U-Line H-1222 User manual

PAGE 1 OF 6 0522 IH-1222
1-800-295-5510
uline.com

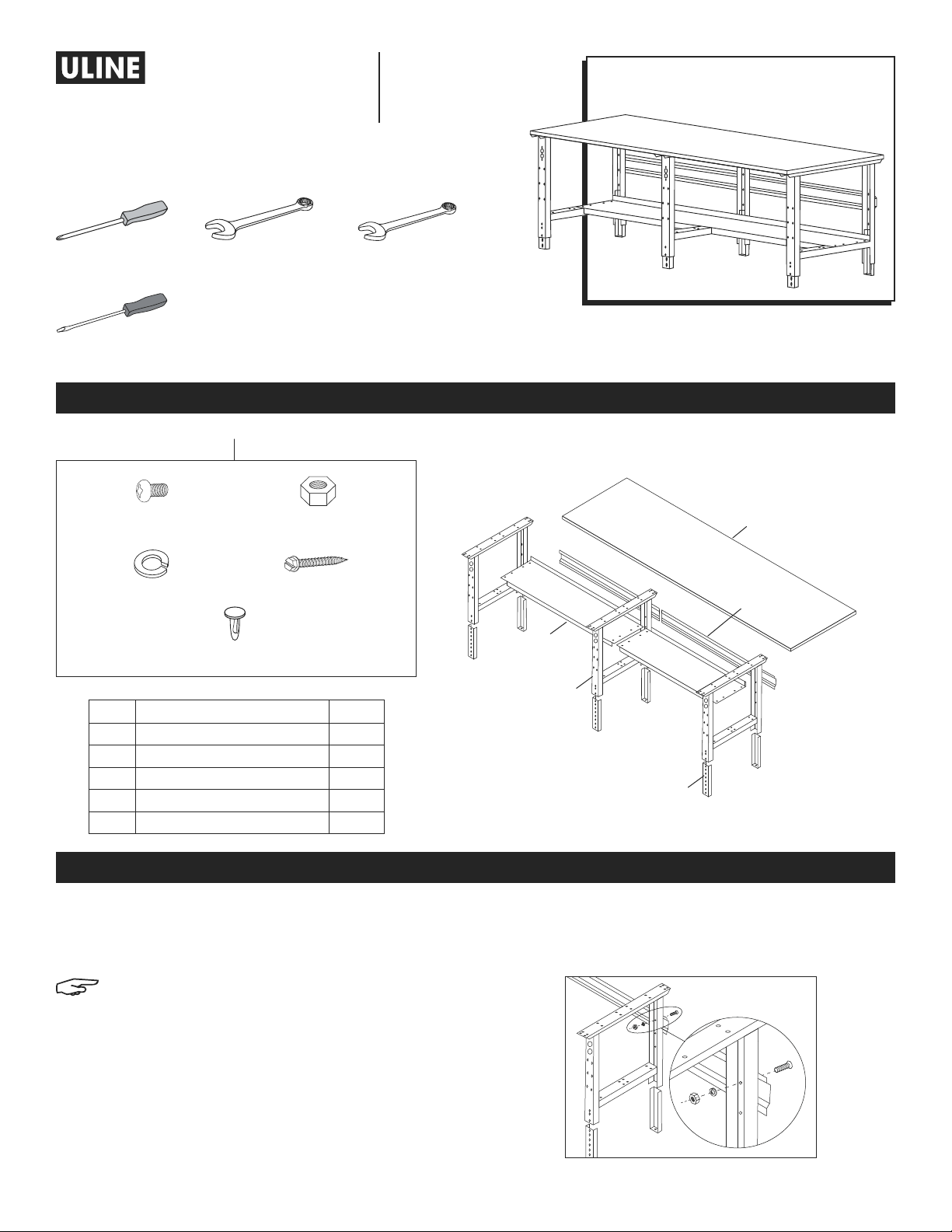

96"PACKING TABLES
H-1222, H-2484
LEGS AND FRAME ASSEMBLY
1. Insert adjustable feet (1) into legs (2) and slide into
place at desired height.
NOTE: If desired, insert locking tabs through
legs and adjustable feet to lock feet into place.
2. Place legs (2) in upright position. Legs should be
placed approximately 45" apart.
3. Attach stringers (3) to table legs using center six
holes in back legs. Fasten with 12 bolts, lock washers
and nuts, but do not fully tighten. (See Figure 1)
ASSEMBLY
PARTS
#DESCRIPTION QTY
1Adjustable Foot 6
2Leg 3
3Stringer 2
4Lower Shelf 2
5Tabletop 1
1
4
2
5
3
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
TOOLS NEEDED
Phillips Head
Screwdriver
7/16" Wrench 3/8" Wrench
10 mm Wrench
(For Non-Steel Top Assembly)
1/4"-20 x 5/8" Bolt x 20
#14 x 3/4" Wood Screw x 24
1/4"-20 Nut x 20
Lock Washer x 20
Locking Tab x 6
Hardware Kit
Flat Head
Screwdriver
Figure 1

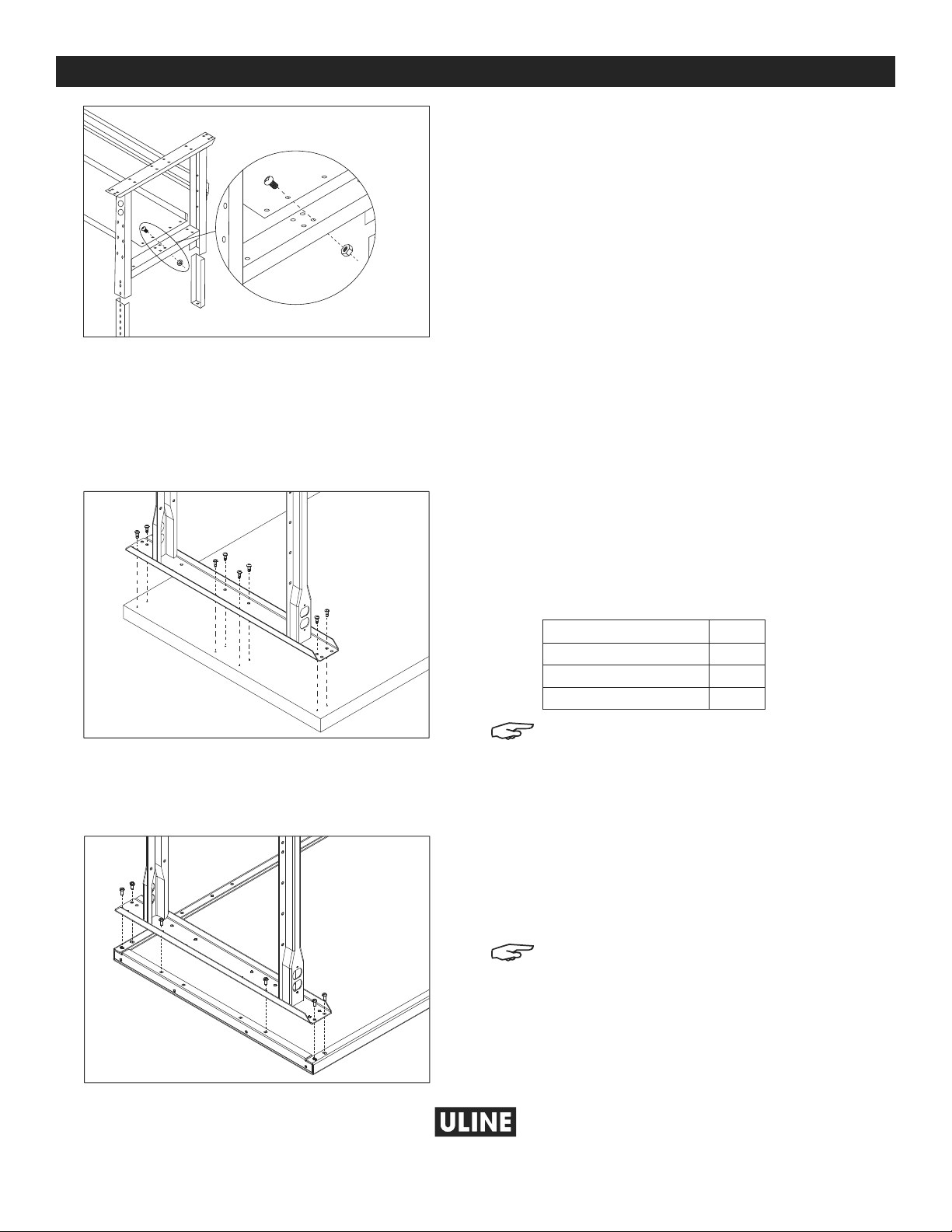

PAGE 2 OF 6 0522 IH-1222
4. Place lower shelves (4) across braces of legs. Attach
lower shelves using eight nuts and bolts. Now, fully
fasten hardware placed in step 3. (See Figure 2)
5. To attach tabletop (5) to frame assembly, place
tabletop on a smooth, non-marring surface with top
side facing down.
6. Rotate the assembled frame upside down and line
up with the pre-drilled holes on the bottom side of
the top.
NON-STEEL TOP ASSEMBLY
(Composite Wood, Laminate, Maple, Stainless Steel, ESD)
1. Using 24 wood screws, attach legs to the under side
of the top (5) through pre-drilled holes. (See Figure 3)
2. Set bench assembly upright and recheck all nuts,
bolts and screws for tightness.
STEEL TOP ASSEMBLY
Hardware pack includes:
DESCRIPTION QTY
1/4"-20 x 5/8" Bolts 41
1/4"-20 Nuts 29
Lock Washers 29
NOTE: There are two mounting channels
provided for installing an optional cabinet or
drawer.
1. Align leg holes to end of tabletop. Secure with six
1/4"-20 x 5/8" bolts. Threaded inserts are provided on
each tabletop end. (See Figure 4)
2. Attach center leg using four 1/4"-20 x 5/8" bolts, four
lock washers and four 1/4"-20 nuts.
NOTE: Center of table does not include
threaded inserts.
3. Set bench assembly upright and recheck all bolts
for tightness.
ASSEMBLY CONTINUED
Figure 3
Figure 4
1
-800-295-551
0
uline.com
Figure 2

PAGE 3 OF 6 0522 IH-1222
800-295-5510
uline.mx
MESAS DE TRABAJO DE 96"
H-1222, H-2484
ENSAMBLE DE LOS POSTES Y EL ARMAZÓN
1. Inserte las patas ajustables (1) dentro de los postes
(2) y deslícelos en su lugar a la altura deseada.
NOTA: Si lo desea, inserte las pestañas de
fijación a través de los postes y las patas
ajustables para asegurarlas en su lugar.
2. Coloque los postes (2) en posición vertical.
Los postes deben colocarse con una separación
de aproximadamente 1.14 m (45").
3. Fije los largueros (3) a los postes de la mesa
utilizando los seis orificios centrales de los postes
posteriores. Fije con 12 pernos, rondanas de
seguridad y tuercas, pero no los apriete por
completo. (Vea Diagrama 1)
ENSAMBLE
#DESCRIPCIÓN CANT.
1Pata Ajustable 6
2Poste 3
3Larguero 2
4 Repisa Inferior 2
5Cubierta 1
HERRAMIENTAS NECESARIAS
Desarmador
de Cruz
Llave de 7/16" Llave de 3/8"
Llave de 10 mm
(Para Ensamblar Cubiertas
que no Sean de Acero)
20 Pernos de 1/4"-20 x 5/8"
24 Tornillos para
Madera #14-3/4"
20 Tuercas de 1/4"-20
20 Rondanas de Seguridad
6 Pestañas de Fijación
Kit de Accesorios
Desarmador
Plano
PARTES
Diagrama 1
1
4
2
5
3

PAGE 4 OF 6 0522 IH-1222
4. Coloque las repisas inferiores (4) cruzando los
travesaños de los postes. Fije las repisas inferiores
utilizando ocho tuercas y pernos. Luego, apriete por
completo la tornillería colocada en el paso 3.
(Vea Diagrama 2)
5. Para fijar la cubierta (5) al ensamble del armazón,
voltee la cubierta hacia abajo sobre una superficie
lisa, que no deje marcas.
6. Voltee el armazón ensamblado y alinéelo con los
orificios preperforados de la parte inferior de la
cubierta.
ENSAMBLE DE UNA CUBIERTA QUE
NO SEA DE ACERO
(Madera Comprimida, Laminado, Arce, Acero
Inoxidable, ESD)
1. Utilizando 24 tornillos para madera, fije los postes
a la parte inferior de la cubierta (5) a través de los
orificios preperforados. (Vea Diagrama 3)
2. Enderece el ensamble y revise de nuevo que todas
las tuercas, pernos y tornillos estén apretados.
ENSAMBLE DE UNA CUBIERTA DE ACERO
El paquete de tornillería incluye:
DESCRIPCIÓN CANT.
Pernos de 1/4"-20 x 5/8" 41
Tuercas de 1/4"-20 29
Rondanas de Seguridad 29
NOTA: Existen dos canales de instalación para
poder agregar un gabinete o cajón opcional.
1. Alinee los orificios de los postes al extremo de la
cubierta de la mesa. Asegure con seis pernos de
1/4"-20 x 5/8". Se proporcionan insertos roscados en
cada extremo de la cubierta de la mesa.
(Vea Diagrama 4)
2. Fije el poste central usando cuatro pernos de
1/4"-20 x 5/8", cuatro rondanas de seguridad y
cuatro tuercas de 1/4"-20.
NOTA: El centro de la mesa no incluye insertos
roscados.
3. Enderece el ensamble y revise de nuevo que todos
los pernos estén apretados.
CONTINUACIÓN DEL ENSAMBLE
Diagrama 3
Diagrama 4
8
00-295-551
0
uline.mx
Diagrama 2

PAGE 5 OF 6 0522 IH-1222
1-800-295-5510
uline.ca
TABLES D'EMBALLAGE
DE 96PO
H-1222, H-2484
MONTAGE DES PIEDS ET DU CADRE
1. Insérez les pattes réglables(1) dans les pieds(2)
et glissez-les jusqu'à la hauteur désirée.
REMARQUE: Si vous le souhaitez, insérez les
languettes de verrouillage à travers les pieds et
les pattes réglables pour verrouiller les pattes
en position.
2. Placez les pieds(2) en position verticale.
Les pieds doivent être placés à environ
1,1m (45po) l'un de l'autre.
3. Fixez le longeron (3) aux pieds de la table en vous
servant des six trous centraux des pieds arrière.
Fixez-le à l'aide de 12 boulons, rondelles et écrous,
mais ne serrez pas complètement. (Voir Figure 1)
MONTAGE
#DESCRIPTION QTÉ
1 Patte réglable 6
2Pied 3
3Longeron 2
4Tablette inférieure 2
5 Surface de table 1
OUTILS REQUIS
Tournevis
cruciforme
Clé de 7/16 po Clé de 3/8 po
Clé de 10 mm
(pour le montage de surfaces
de table autre qu'en acier)
Boulons de
1/4 po-20 x 5/8 po x 20
Vis à bois nº14x3/4po
x 24
Écrous de 1/4 po-20 x 20
Rondelles de blocage x 20
Languettes de verrouillage x 6
Ensemble de matériel
Tournevis
à tête plate
PIÈCES
Figure 1
1
4
2
5
3

PAGE 6 OF 6 0522 IH-1222
4. Placez les tablettes inférieures (4) sur les entretoises
des pieds, et fixez-les à l'aide de huit écrous et
boulons. Ensuite, serrez complètement les pièces
installées à l'étape 3. (Voir Figure2)
5. Pour fixer la surface de table(5) à l'ensemble du
cadre, placez la surface de table sur une surface
lisse et non marquante, côté supérieur vers le bas.
6. Retournez le cadre assemblé et alignez-le sur les
trous prépercés du côté inférieur de la surface de
table.
MONTAGE D'UNE SURFACE AUTRE QU'EN
ACIER
(bois composite, stratifié, érable, acier inoxydable, DES)
1. À l'aide de 24vis à bois, fixez les pieds au côté
inférieur de la surface de table(5), par les trous
prépercés. (Voir Figure3)
2. Placez l'ensemble de la table à l'endroit et vérifiez
que tous les écrous, vis et boulons sont bien serrés.
MONTAGE D'UNE SURFACE EN ACIER
L'ensemble de matériel comprend :
DESCRIPTION QTÉ
Boulons de 1/4 po-20 x 5/8 po 41
Écrous de 1/4 po-20 29
Rondelles de blocage 29
REMARQUE : Deux profilés de fixation sont
fournis pour une installation optionnelle d'une
armoire ou d'un tiroir.
1. Alignez les trous des pieds avec l'extrémité de la
surface de table. Fixez à l'aide de six boulons de
1/4 po-20 x 5/8 po. Des sections filetées sont fournies à
chaque extrémité de la surface. (Voir Figure 4).
2. Fixez le pied central à l'aide de quatre boulons de
1/4 po-20 x 5/8 po, de quatre rondelles de blocage
et de quatre écrous de 1/4 po-20.
REMARQUE : La partie centrale de la table ne
dispose pas de sections filetées.
3. Placez la table à l'endroit, puis vérifiez que tous les
boulons sont serrés.
MONTAGE SUITE
Figure3
Figure 4
1
-800-295-551
0
uline.ca
Figure 2
