U-Line H-7805 User manual

PAGE 1 OF 9 0919 IH-7805
πH-7805
MAGNETIC GLASS
DRY ERASE BOARD – 8 x 4'
1-800-295-5510
uline.com
PARTS
SETUP
WARNING! Glass dry erase boards are made
of safety glass, but improper handling and
installation may cause serious injury if the
board shatters. Proper installation will require
at least two people.
1. Make sure wall is flat. On drywall and stud walls,
always hit studs (if possible). A minimum of 1/2"
drywall is required. Use correct type anchor and
predrill for the wall type.
IMPORTANT! Do not use unless all screws are tight.
At least every six months, check all screws to be
sure they are tight.
TOOLS NEEDED
Tape Measure
Glass Board x 1 Tray Mount x 1
Phillips Tray Screw x 2Aluminum Tray x 1
Board Hardware Kit Marker Tray Hardware Kit
1/4", 5/16" and
1/8" Drill Bits
Power Drill
Wall Mount Bracket
Outer Cap x 8
Plastic Anchor x 8 Drywall Anchor x 8
CS Screw x 8
Wall Mount Bracket x 8
Two Person Assembly Required
LevelChalkline Stud Finder
Phillips
Screwdriver Bit
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0919 IH-7805
1. Determine what type of wall board will be mounted on.
2. Measure length, width and center lines of board
and wall. Determine the desired height off the floor
that bottom of board is to be at. Most boards are
mounted about 36" off the floor. (See Figure 1)
3. With help, hold board up in position and draw a line
around the perimeter. Make sure these drawn lines
are parallel with the ceiling and floor.
NOTE: If wall has studs, mount into as many
studs as possible.
INSTALLATION

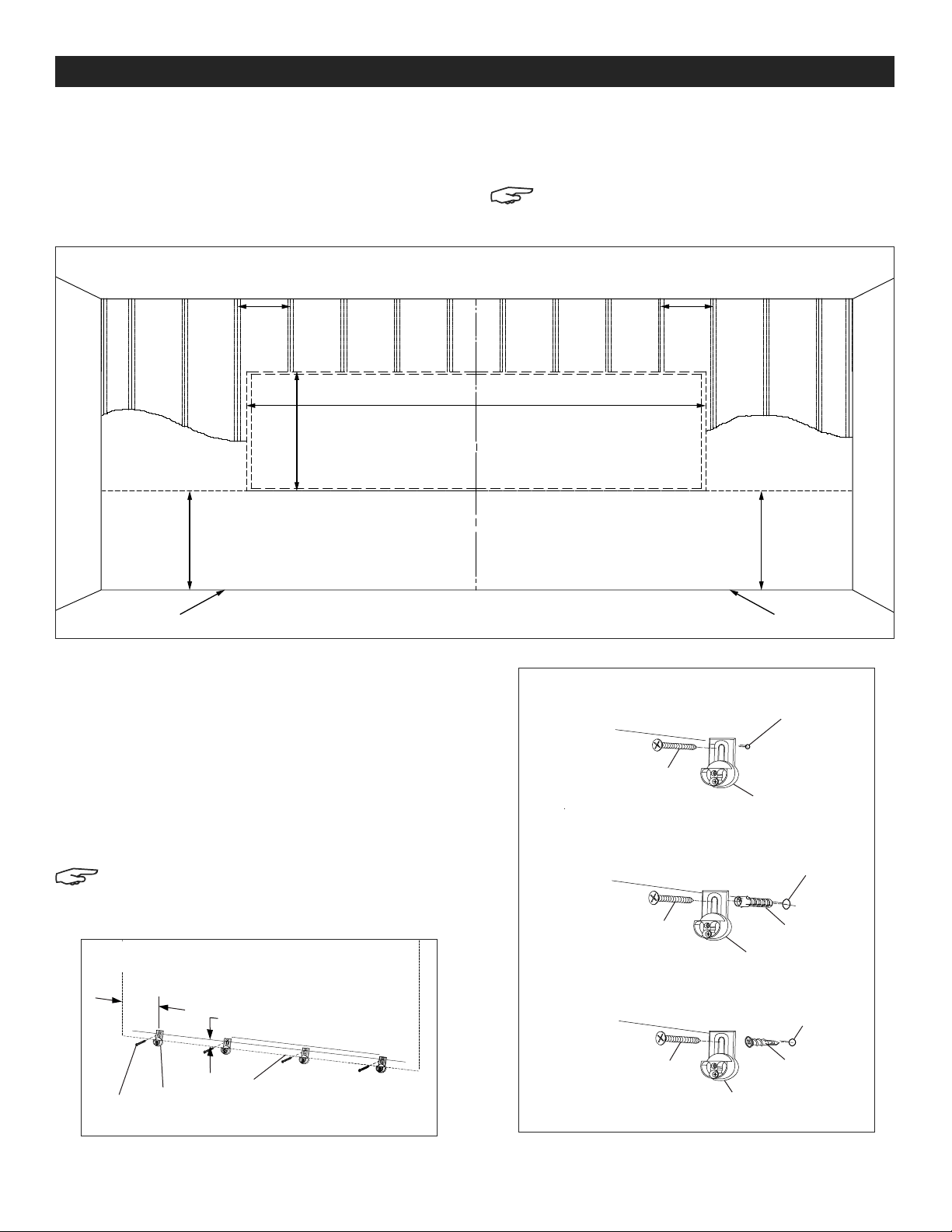

Figure 1 Center Line of
Mounting Wall
Center Line
of Board
Typical Room With Stud Wall Centered Board Layout
Center to Center
of Studs
Floor Line Floor Line
Center to Center
of Studs
Board Height and
Width Measurement
Height from Floor to
Bottom Edge of Board
Height from Floor to
Bottom Edge of Board
6" 1⁄"
Board
Outline
CS
Screw
Figure 2
1/8" Predrill
1/4" Predrill
1/4" Predrill
Figure 3
Stud Wall
Masonry Wall
Drywall Wall
MOUNTING
1. Identify and separate all the parts and hardware.
2. Pick the correct type of mounting hardware and
anchors for wall type.
3. Measure up 1⁄" above the bottom line and draw
another line that is parallel. Measure in about 6"
from each side and install four bottom wall mount
brackets using four CS screws. (See Figures 2-3)
NOTE: The wall mount brackets should be
placed on 16" centers (as a minimum) and not
more than 24".
CS Screw
Plastic Anchor
Drywall Anchor
CS Screw
CS Screw
Wall Mount
Bracket
Wall Mount Bracket
Wall Mount Bracket
Wall Mount Bracket

PAGE 3 OF 9 0919 IH-7805
INSTALLATION CONTINUED
4. Determine desired tray location and mark a line
1" above the bottom edge of board. Drill two 5/16"
diameter holes in wall 5⁄" apart.
5. Push in two plastic anchors into predrilled holes. Place
tray mount over plastic anchors and secure with two
CS screws. (See Figure 4)
6. Place aluminum tray in the front slot of tray mount
and align the holes. Secure aluminum tray to tray
mount using two Phillips tray screws. (See Figure 5)
7. Measure down 3/4" from the top line and draw
another line that is parallel. Measure in about
6" from each side and install top four wall mount
brackets using four CS screws. (See Figure 6)
NOTE: Leave the top wall mount brackets
pushed up.
8. Apply self-adhesive pads to back of board. Peel
one side of the backer from the pad and apply to
the board as shown. (See Figure 7) Then peel the
other side before mounting on the wall. Carefully
position the panel left to right before applying
pressure against the wall.
9. Place the glass board on bottom wall mount brackets
and screw in the four wall mount bracket outer caps
to secure. Tilt the glass board back and push down
the top wall mount brackets onto the board's top
edge. Secure board in place by screwing in the four
top wall mount bracket outer caps. (See Figure 8)
6"
3/4"
Top Edge
Figure 6 Wall
Mount
Bracket
CS
Screw
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com
Figure 8
Figure 7
Vertical Mount
Self-Adhesive
Pads
Self-Adhesive
Pads
Horizontal
Mount
18"
12" 12"
18"
Center
Center
Figure 4
5⁄"
Bottom
of Board
Tray
Mount
Line
Line for
Board Mounts
Tray Mount
Wall
CS Screw
Plastic
Anchor
Figure 5
Aluminum Tray
Phillips Tray Screw
Tray Mount
Glass
Board
Wall Mount Bracket
Outer Cap
Wall Mount Bracket
Outer Cap
Wall Mount
Bracket
Wall Mount
Bracket

PAGE 4 OF 9 0919 IH-7805
πH-7805
PIZARRÓN BLANCO DE
VIDRIO MAGNÉTICO – 8 x 4'
800-295-5510
uline.mx
PARTES
1 Pizarrón de Vidrio 1 Montaje de la
Bandeja
2 Tornillos de Cruz para
Bandeja
1 Bandeja de
Aluminio
Kit de Tornillería para
el Pizarrón
8 Taquetes
de Plástico
8 Taquetes para
Paneles de Yeso
8 Tornillos
Kit de Tornillería de la
Bandeja para Marcadores
8 Soportes para
Instalación en Pared
8 Tapas Exteriores
de los Soportes para
Instalación en Pared
CONFIGURACIÓN
¡ADVERTENCIA! Los pizarrones blancos de vidrio
están hechos de vidrio de seguridad, pero si se
maltratan o instalan de manera inapropiada
pueden causar lesiones serias si el pizarrón se
estrella. Se requieren al menos dos personas
para instalar el pizarrón de manera adecuada.
1. Asegúrese de que la pared esté pareja. En paredes
con paneles de yeso o polines, es necesario, en lo
posible que quede sujeta a los polines. Se requiere
un pared de panel de yeso de mínimo 1/2". Utilice
los taquetes adecuados y pretaladree según el tipo
de pared.
¡IMPORTANTE! No lo utilice al menos que los
tornillos estén bien apretados. Verifique al menos
cada seis meses que todos los tornillos estén
apretados.
HERRAMIENTAS NECESARIAS
Se debe ensamblar entre dos personas
Cinta de Medir
Brocas de 1/4",
5/16" y 1/8"
Taladro
Eléctrico
NivelTiralíneas con Gis Detector
de Polines
Broca de Punta
de Cruz

PAGE 5 OF 9 0919 IH-7805
INSTALACIÓN
1. Identifique y separe todas las partes y los accesorios.
2. Elija la tornillería de instalación y los taquetes
adecuados para el tipo de pared.
3. Mida 1¼" por encima de la línea inferior y dibuje otra
línea paralela. Mida aproximadamente 6" desde cada
lado e instale cuatro soportes para instalación en pared
inferiores utilizando cuatro tornillos. (Vea Diagramas 2-3)
NOTA: Los soportes para instalación en pared se
deben colocar en centros de 16" (como mínimo)
y no más de 24".
1. Determine el tipo de pared en la cual se instalará el
pizarrón.
2. Mida el largo, ancho y las líneas centrales del
pizarrón y la pared. Determine la altura desde el
suelo a la cual la parte inferior del pizarrón deberá
quedar. La mayoría de los pizarrones se instalan
aproximadamente a 90 cm (36") del suelo.
(Vea Diagrama 1)
3. Con ayuda de otra persona, coloque el pizarrón en
la posición deseada y dibuje una línea alrededor del
perímetro. Asegúrese de que estas líneas dibujadas
queden paralelas con el techo y el piso.
NOTA: Si la pared tuviera polines utilice tantos
como sea posible.
INSTALACIÓN
Diagrama 1 Línea Central de la Pared
de Montaje
Línea Central
del Pizarrón
Cuarto Normal con Diseño Pizarrón Centrado en Pared con Polines
Centro a Centro
de los Polines
Línea del Piso Línea del Piso
Centro a Centro
de los Polines
Medidas de Alto y
Ancho del Pizarrón
Alto desde el Piso hasta el
Borde Inferior del Pizarrón
Alto desde el Piso hasta el
Borde Inferior del Pizarrón
6" 1⁄"
Perímetro del
Pizarrón
Diagrama 2
Orificio
Pretaladrado
de 1/8"
Orificio
Pretaladrado
de 1/4"
Orificio
Pretaladrado
de 1/4"
Diagrama 3
Pared con Polines
Pared de Mampostería
Pared de Panel de Yeso
Tornillo
Taquete
de Plástico
Taquete para
Paneles de Yeso
Tornillo
Tornillo
Soporte para Instalación en Pared
Soporte para Instalación en Pared
Soporte para Instalación en Pared
Tornillo Soporte
para Instalación
en Pared

PAGE 6 OF 9 0919 IH-7805
4. Determine la ubicación deseada de la bandeja y
marque una línea a 1" por encima del borde inferior
del pizarrón. Taladre dos orificios con diámetro de
5/16" en la pared a 5¾" de distancia.
5. Coloque dos taquetes de plástico en los orificios
pretaladrados. Coloque el montaje de la bandeja
sobre los taquetes de plástico y asegúrelo con dos
tornillos. (Vea Diagrama 4)
6. Coloque la bandeja de aluminio en la ranura frontal
del montaje y alinee los orificios. Asegure la bandeja
de aluminio al montaje utilizando dos tornillos de
cruz. (Vea Diagrama 5)
7. Mida 3/4" hacia abajo de la línea superior y
trace otra línea paralela. Mida hacia dentro
aproximadamente 6" desde cada lado e instale
cuatro soportes para instalación en pared
superiores con cuatro tornillos. (Vea Diagrama 6)
NOTA: Mantenga los soportes para instalación
en pared superiores presionados hacia arriba.
8. Pegue las almohadillas autoadhesivas en la parte
posterior del pizarrón. Despegue un lado del
reverso de la lámina y aplíquela al pizarrón como
se muestra. (Vea Diagrama 7) Luego, despegue el
otro lado antes de instalarlo a la pared. Coloque
cuidadosamente el panel de izquierda a derecha
antes de presionarlo contra la pared.
9. Coloque el pizarrón de vidrio en los soportes para
instalación en pared inferiores y atornille las cuatro
tapas exteriores de los soportes para asegurarlo. Incline
el pizarrón de vidrio hacia atrás y presione los soportes
para instalación en pared superiores hacia abajo sobre
el borde superior del pizarrón. Asegure el pizarrón en su
lugar atornillando las cuatro tapas de los soportes para
instalación en pared superiores. (Vea Diagrama 8)
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx
CONTINUACIÓN DE INSTALACIÓN
Diagrama 7
Montaje Vertical
Almohadillas
Autoadhesivas
Almohadillas
Autoadhesivas
Montaje
Horizontal
18"
12" 12"
18"
Centro
Centro
Diagrama 4
5⁄"
Parte Inferior
del Pizarrón
Línea de Montaje
de la Bandeja
Línea para los Montajes
del Pizarrón
Montaje de
la Bandeja
Pared
Tornillo
Taquete de
Plástico
Diagrama 5
Bandeja de Aluminio
Tornillo de Cruz para Bandeja
Montaje de la
Bandeja
Diagrama 8
Pizarrón
de Vidrio
Tapa Exterior
del Soporte para
Instalación en Pared
Tapa Exterior
del Soporte para
Instalación en Pared
Soporte para
Instalación
en Pared
Soporte para
Instalación
en Pared
6"
3/4"
Borde
Superior
Diagrama 6
Tornillo
Soporte para
Instalación
en Pared

PAGE 7 OF 9 0919 IH-7805
πH-7805
TABLEAU MAGNÉTIQUE
EFFAÇABLE À SEC EN
VERRE – 8 x 4 PI
1-800-295-5510
uline.ca
PIÈCES
Tableau en verre x 1 Support de fixation pour
porte-marqueurs x 1
Vis cruciforme pour
porte-marqueurs x 2
Porte-marqueurs
en aluminium x 1
Matériel d'installation
du tableau
Ancrage en
plastique x 8
Ancrage pour
cloison sèche x 8
Vis noyée x 8
Matériel d'installation du
porte-marqueurs
Support de fixation
murale x 8
Capuchon extérieur
pour support de fixation
murale x 8
INSTALLATION
AVERTISSEMENT! Les tableaux effaçables en
verre sont fabriqués en verre de sécurité, mais
un maniement et une installation inappropriés
peuvent résulter en blessures graves en cas de
brisure du tableau. Une installation adéquate
nécessite au moins deux personnes.
1. Assurez-vous que le mur est plat. Sur les cloisons
sèches et murs à colombages, visez toujours les
montants (si possible). La cloison sèche doit avoir
une épaisseur minimale de 1/2 po. Utilisez le type
d'ancrage approprié au type de mur et percer les
avant-trous.
IMPORTANT! N'utilisez pas avant que toutes les
vis soient serrées. Assurez-vous du serrage des
vis au minimum tous les six mois.
ARRÊT
OUTILS NÉCESSAIRES
Un montage à deux personnes est recommandé.
Ruban à mesurer
Mèches de 1/4 po,
5/16 po et 1/8 po
Perceuse
électrique
NiveauCordeau Détecteur de
montants
Mèche de
tournevis
cruciforme

PAGE 8 OF 9 0919 IH-7805
1. Déterminez le type de mur sur lequel installer le tableau.
2. Mesurez la longueur et la largeur, puis centrez les
lignes/alignez le tableau et le mur. Déterminez à
quelle distance du sol doit se trouver le bas du
tableau. La plupart des tableaux se montent à
environ 36 po du sol. (Voir Figure 1)
3. Faites-vous assister pour tenir le tableau sur le mur et
tracez une ligne le long de son périmètre. Assurez-
vous que les lignes tracées sont parallèles au sol et
au plafond.
REMARQUE : Si le mur possède des montants,
utilisez-les autant que possible.
INSTALLATION
INSTALLATION
1. Identifiez et séparez les pièces et le matériel d'installation.
2. Sélectionnez le type de matériel d'installation et les
ancrages appropriés au type de mur.
3. Mesurez et tracez une ligne parallèle à 1⁄ po
en dessous de la ligne supérieure. Mesurez 6 po
de chaque côté et installez les quatre supports
de fixation murale inférieurs à l'aide de quatre vis
noyées. (Voir Figures 2 et 3)
REMARQUE : Les centres des supports de
fixation murale doivent être espacés de 16 po
(minimum) et pas plus de 24 po.
Figure 1 Ligne centrale du mur
d'installation
Ligne centrale
du tableau
Pièce classique avec agencement du tableau centré sur un mur à montants
Distance de centre à
centre des montants
Sol Sol
Distance de centre à
centre des montants
Mesures de hauteur et
de largeur du tableau
Hauteur du sol au bord
inférieur du tableau
Hauteur du sol au bord
inférieur du tableau
6 po 1 ⁄ po
Contour du
tableau
Vis
noyée
Figure 2
Avant-trou de 1/8 po
Avant-trou de 1/4 po
Avant-trou de 1/4 po
Figure 3
Mur à montants
Mur en pierre
Cloison sèche
Vis noyée
Ancrages en
plastique
Ancrage de
cloison sèche
Vis noyée
Vis noyée
Support de fixation murale
Support de fixation murale
Support de fixation murale
Support
de fixation
murale

PAGE 9 OF 9 0919 IH-7805
6 po
3/4 po
Figure 6
4. Déterminez l'emplacement du porte-marqueur et
tracez une ligne 1 po au-dessus du bord inférieur du
tableau. Percez deux trous d'un diamètre de 5/16 po
et espacés de 5 ⁄ po.
5. Poussez deux ancrages en plastique dans les
avant-trous. Placez les fixations du porte-marqueurs par
dessus les ancrages en plastique et fixez le tout à
l'aide de deux vis CS. (Voir Figure 4)
6. Placez le plateau en aluminium dans la fente avant
de la fixation du porte-marqueurs et alignez les
trous. Fixez le plateau en aluminium à la fixation du
porte-marqueurs à l’aide des deux vis cruciformes
pour plateau. (Voir Figure 5)
7. Mesurez et tracez une ligne parallèle à 3/4 po en
dessous de la ligne supérieure. Mesurez 6 po de
chaque côté et installez les quatre supports de
fixation murale supérieurs à l'aide de quatre vis
noyées. (Voir Figure 6)
REMARQUE : Maintenez les supports de fixation
murale poussés vers le haut.
8. Fixez des tampons autoadhésifs au dos du tableau.
Pelez un côté de la pellicule au dos du tampon et
fixez au tableau comme illustré. (Voir Figure 7).
Pelez ensuite l'autre côté avant de fixer au mur.
En faisant preuve de précaution, positionnez le
panneau en commençant par la gauche vers le
droite avant de pousser contre le mur.
9. Placez le panneau en verre sur les supports de
fixation murale inférieurs, puis vissez les quatre
capuchons extérieurs afin de le sécuriser. Inclinez
le tableau vers l'arrière et poussez les supports de
fixation murale supérieurs vers le bas sur le bord
supérieur du tableau. Sécurisez le panneau en
vissant les quatre capuchons extérieurs dans les
supports de fixation murale supérieurs. (Voir Figure 8)
INSTALLATION SUITE
π CHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1 800 295-5510
uline.ca
Figure 4 Ligne de support
de fixation pour
porte-marqueurs
Ligne de supports de
fixation du tableau
Support de
fixation pour
porte-marqueurs
Mur
Vis noyée
Ancrage
en plastique
Bord inférieur
du tableau 5 ⁄ po
Figure 5
Porte-marqueurs
en aluminium
Vis cruciforme pour porte-marqueurs
Support de fixation
pour porte-marqueurs
Figure 7
Installation verticale
Tampons
autoadhésifs
Tampons
autoadhésifs
Installation
horizontale
12 po 12 po
Centre
Centre
18 po 18 po
Figure 8
Support
de fixation
murale
Bord
supérieur
Tableau
en verre
Capuchon extérieur
pour support de
fixation murale
Capuchon extérieur
pour support de
fixation murale
Support
de fixation
murale
Support
de fixation
murale
Vis noyée
