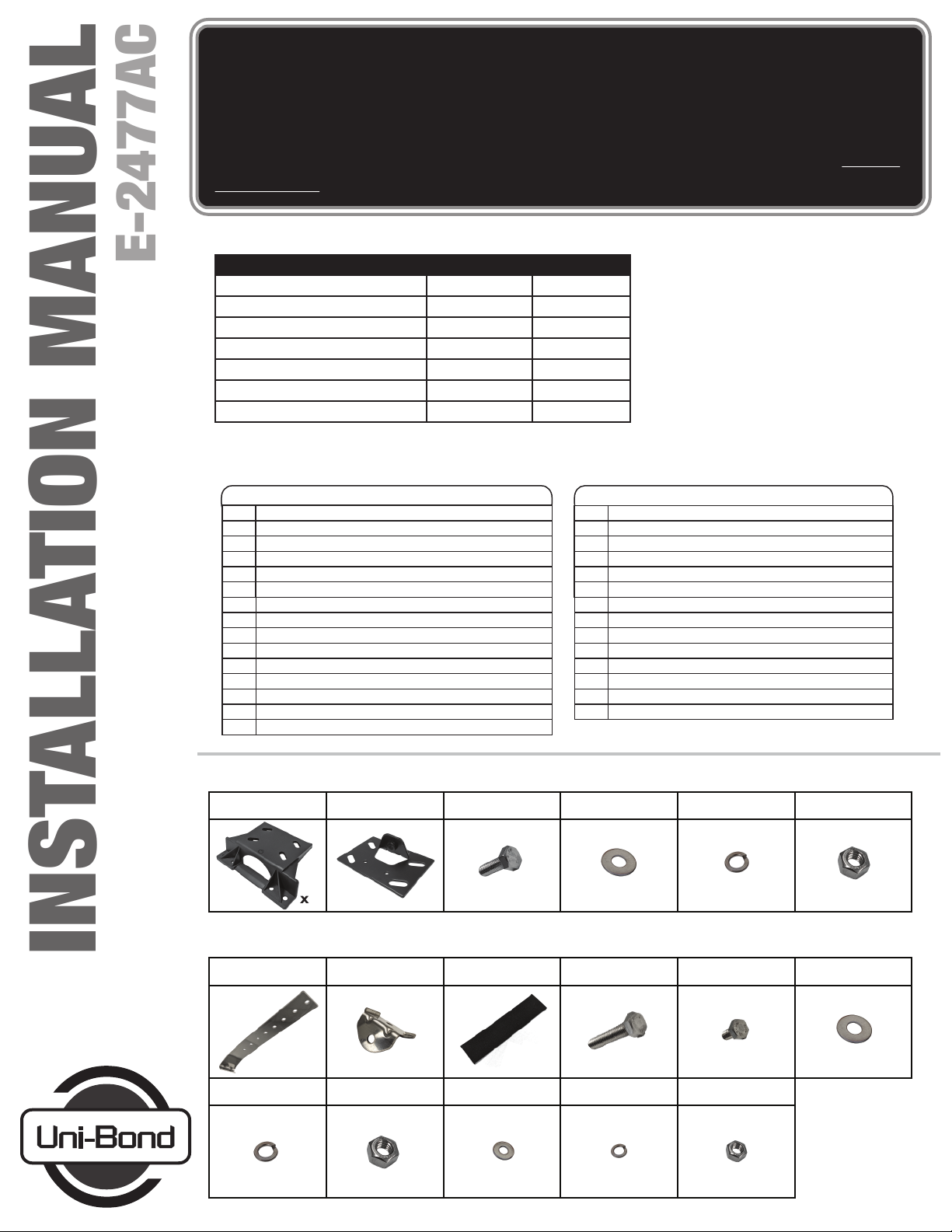

Uni-bond E-2477AC User manual

Last Updated: 09/02/2022
[WARNING!! ]
Installer must ensure that the Ground (black wire) be connected first before
connecting Power (red wire) or any other wires. Additionally, all wires MUST
only connect to Ground other than the Power (red wire) - refer to the Wiring
Information below.
Failure to follow instructions
can short-circuit lamp.
Lamp should be fused with a 10 Amp Fuse (ATM10 sold separately)
Wire ColourFunction Connect To
Black
Red
Brown
Orange
Green
Blue
Yellow
Ground
Power
Left Warning Signal
Right Warning Signal
Take-Down Light
Alley Light
Flash Pattern Selection
- Ground
+12/24 V DC
- Ground
- Ground
- Ground
- Ground
- Ground
- Once to the next pattern
- Hold 3 seconds for flash pattern #29
Briefly Connect Flash Pattern Selection wire
(Yellow wire) to Ground:
INSTALLATION MANUAL
E-2477AC
Wiring Information Pattern Selection
NO. Flash Patterns
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Random Patterns
Rotating Flash
Alternating Single Flash
Alternating Double Flash
Alternating Quad Flash
Alternating Quint Flash
Alternating Mega Flash
Alternating Ultra Flash
Alternating Single Flash / Alternating Quad Flash
Alternating Single Flash / Alternating High Intensity Single Flash
Alternating Double-Quad Flash
Alternating Single-Quad Flash
Simultaneous Single Flash
Simultaneous Double Flash [SAE Class 1]
Simultaneous Quad Flash
NO. Flash Patterns
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Simultaneous Quint Flash
Simultaneous Mega Flash
Simultaneous Ultra Flash
Simultaneous 8 Single Flashes / 4 Quad Flashes
Simultaneous 8 Single Flashes / 6 Fast Single Flashes
Simultaneous Double Flash / Simultaneous Quad Flash
Simultaneous Single Flash / Simultaneous Quad Flash
Left Side Steady & Right Side Double Flash
Simultaneous Single Flash (2Hz)
Simultaneous Double Flash (2Hz) [SAE Class 1]
Simultaneous Triple Flash (2Hz)
Simultaneous Quad Flash (2Hz)
Simultaneous Quad Flash (Split)
Steady Corner Light
Hardware List - Surface Mount - Bag #1
Flash Patterns
NOTE: Please ensure that all contents listed on the Hardware List above are present & correct before proceeding to Mounting Installation
Hardware List - Strap/Gutter Mount - Bag #2
ABS Support
Bracket Steel Holding Plate M8 - 30mm Hex Bolt
x2
M8 - Form A
Flat Washers M8 - Form A Spring Washers M8 - Form A Hex Nut
Tightening
Hook Lock Bracket Mounting Pads M8 - 45mm
Hex Bolt M6 - 15mm Hex Bolt M8 - Form A Flat Washers
x2 x8 x8 x8 x8
x2 x2 x1 x2 x2 x2
M8 - Form A
Spring Washers M8 - Form A Hex Nut M6 - Form A
Spring Washers M6 - Form A Hex Nut
x2 x2 x2 x2
M6 - Form A
Flat Washers
x2

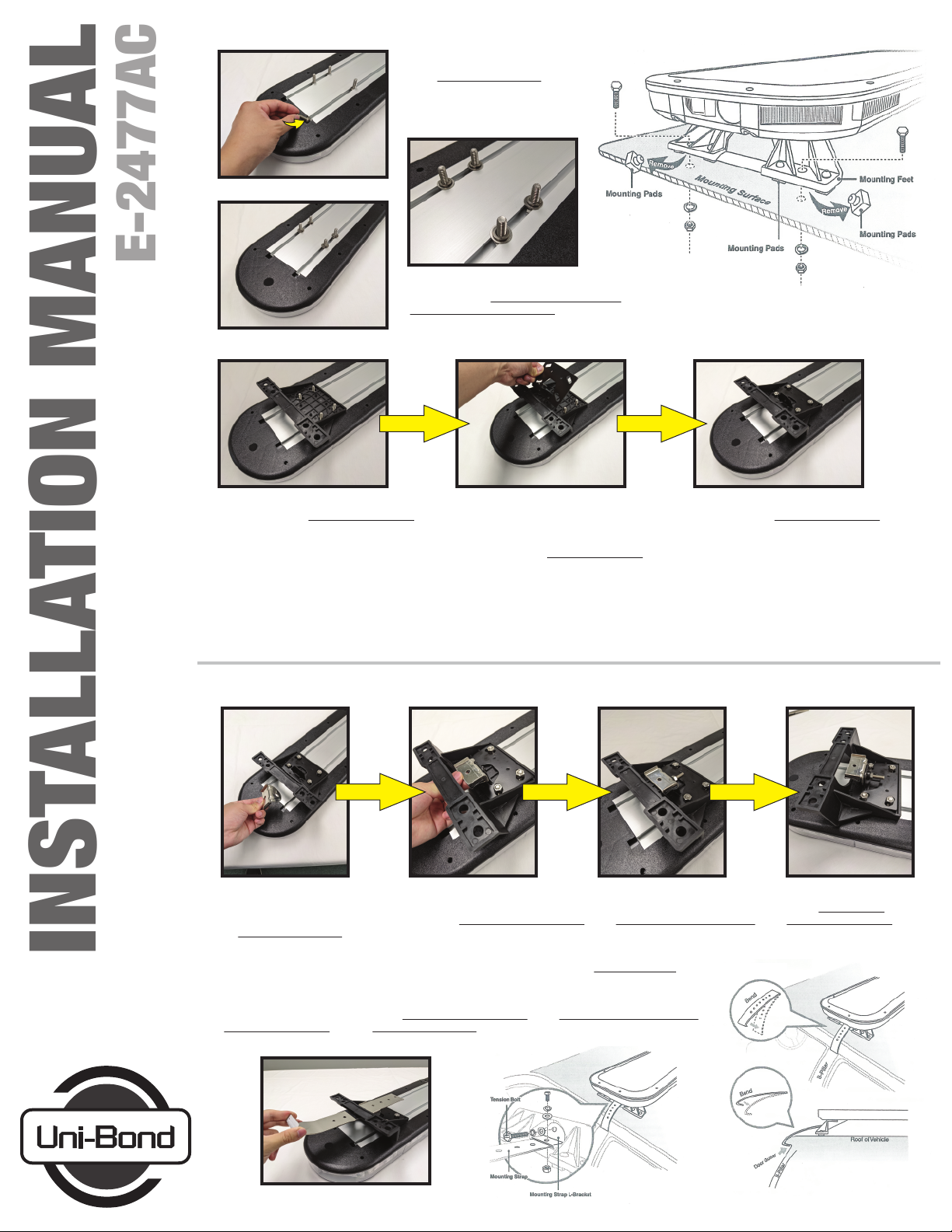

Mounting Installation - Surface Mount
INSTALLATION MANUAL
E-2477AC
Mounting Installation - Strap/Gutter Mount
Step 1: Flip the light bar upside down
& slide
[
M8 - 30mm Hex Bolt
]
x4 into
their relative positions as shown in
Figure 1.
Step 2: Place the
[
M8 - Form A Flat Washers
]
x4
&
[
M8 - Form A Spring Washers
]
x4 into their
relative positions as shown on Figure 3.
Figure 1
Figure 2
Figure 3
Step 3: Position
[
ABS Support Bracket
]
x1
along its relative position to align with the
hex bolts & washers as shown in Figure 4.
Figure 4
Step 4: This step can be skipped if you
are not planning to use the Strap/Gutter
Mount. If so, proceed to Step 5. Otherwise,
proceed to align
[
Steel Holding Plate
]
x1
along its relative position with the ABS
Support Bracket in Step 3, as shown in
Figure 5.
Figure 5 Figure 6
Step 5: Using
[
M8 - Form A Hex Nut
]
x4
Loosely tighten & adjust positioning to the
vehicle surface, shown in Mounting Diagram 1.
Once the mounting is positioned correctly,
proceed to fasten the nuts tightly.
Step 1: Steps 1 to 6 of “Mounting Installation - Surface Mount” must be completed first before proceeding. Place the
[
Lock Bracket
]
x1
in position as shown in Figure 7-ii & using the
[
M8 - Form A Flat Washer
]
x1,
[
M8 - Form A Spring Washer
]
x1,
[
M8 - Form A Hex Nut
]
x1
&
[
M8 - 45mm Hex Bolt
]
x1, tighten the Lock Bracket in place as shown in Figure 7-iv. If instructions are unclear, please refer to the
Mounting Diagram 2 below. Repeat this step for the other side.
Step 6: Repeat Step 1 to Step 5 for the other side.
Step 7: Mount to vehicle using your own mounting bolts, not supplied. Make sure to remove mounting pads shown in Mounting Diagram 1.
Figure 7-i Figure 7-ii Figure 7-iii Figure 7-iv
Figure 8
Step 2: Following Mounting Diagram 1 & Mounting Diagram 2. Using the
[
Tightening Hook
]
x1,
adjust according to vehicle (it is recommended to mount along the B-Piller). Repeat this step
for the other side.
Step 3: Once positioned, using the
[
M6 - Form A Flat Washer
]
x1,
[
M6 - Form A Spring Washer
]
x1,
[
M6 - Form A Hex Nut
]
x1 &
[
M6 - 15mm Hex Bolt
]
x1, tighten the Tightening Hook in place.
Refer to Mounting Diagram 3. Repeat this step for the other side.
For more information, visit our website at: www.unibondlighting.com
Mounting Diagram 1
Mounting Diagram 2 Mounting Diagram 3

MODE D’INSTALLATION
E-2477AC
[ATTENTION!! ]
On doit s’assurer que le fil de garde (fil noir) doit être branché avant celui de
tension (fil rouge) ou tout autre fil. De plus, tous les fils DOIVENT être
branchés au fil de garde, sauf celui de tension ( fil rouge). Voir les
informations de branchage plus bas.
 défaut de suivre les directives, un court-
circuit de la lampe pourrait se produire.
Lampes être fusionné avec à un fusible de 10 ampères (ATM10 vendu séparément)
Couleur de filFonction Se branche sur
Noir
Rouge
Brun
Orange
Vert
Bleu
Jaune
Fil de garde
Puissance
Signal avertisseur gauche
Signal avertisseur droit
Lampe de démontage
Feu de ruelle
Sélection de clignotant
- Fil de garde
+12/24 V DC
- Fil de garde
- Fil de garde
- Fil de garde
- Fil de garde
- Fil de garde
- Une fois sur le bouton suivant
- Tenir 3 secondes pour la sélection de
clignotant # 29
Toucher brièvement le fil de changement de
configuration jeune au fil de garde:
Informations de câblage Choix de configuration
NO. Configurations de clignotants
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Configurations aléatoire
Clignotant tournant
Clignotant alternant simple
Clignotant alternant double
Clignotant alternant quadruplé
Clignotant alternant quintuplé
Clignotant alternant méga
Clignotant alternant ultra
Clignotant alternant simple / alternant quadruplé
Clignotant alternant simple / alternant simple rapide intensité
Clignotant alternant double-quadruplé
Clignotant alternant simple-quadruplé
Clignotant simple simultané
Clignotant double simultané [SAE Class 1]
Clignotant quadruplé simultané
NO. Configurations de clignotants
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Clignotant quintuplé simultané
Clignotant méga simultané
Clignotant ultra simultané
8 clignotants simples / 4 clignotants quadruplé simultané
8 clignotants simples / 6 clignotants simples rapide simultané
Clignotant double simultané / Clignotant quadruplé simultané
Clignotant simple simultané / Clignotant quadruplé simultané
Côté gauche constant & côté droit clignotant double
Les lampes à clignotant simple simultané (2Hz)
Les lampes à clignotant double simultané (2Hz) [SAE Class 1]
Les lampes à clignotant triple simultané (2Hz)
Les lampes à clignotant quadruplé simultané (2Hz)
Les lampes à clignotant quintuplé simultané (Split)
Lampe de coin constante
Liste de pièces- Montage de surface – Sac # 1
Configurations de clignotants
NOTE:Veuillez vous assurer que tout le contenu répertorié dans la liste du matériel ci-dessus est présent et correct avant de procéder
à l'installation du montage
Liste de pièces – Montage courroie/rigole – Sac # 2
Équerre de
support ABS Plaque de support
en acier M8 - Boulon
Hex 30 mm
x2
M8 - Rondelles
plates de forme A M8 - Rondelles à ressort de forme A M8 - Boulon Hex de forme A
Crochet de
resserrage Support d’écrou Coussinets de
montage M8 - Boulon
Hex 45 mm M6 - Boulon Hex 15 mm M8 - Rondelles plates de forme A
x2 x8 x8 x8 x8
x2 x2 x1 x2 x2 x2
M8 - Rondelles à
ressort de forme A M8 - Boulon Hex de forme A M6 - Rondelles à
ressort de forme A M6 - Boulon Hex de forme A
x2 x2 x2 x2
M6 - Rondelles
plates de forme A
x2

MODE D’INSTALLATION
E-2477AC

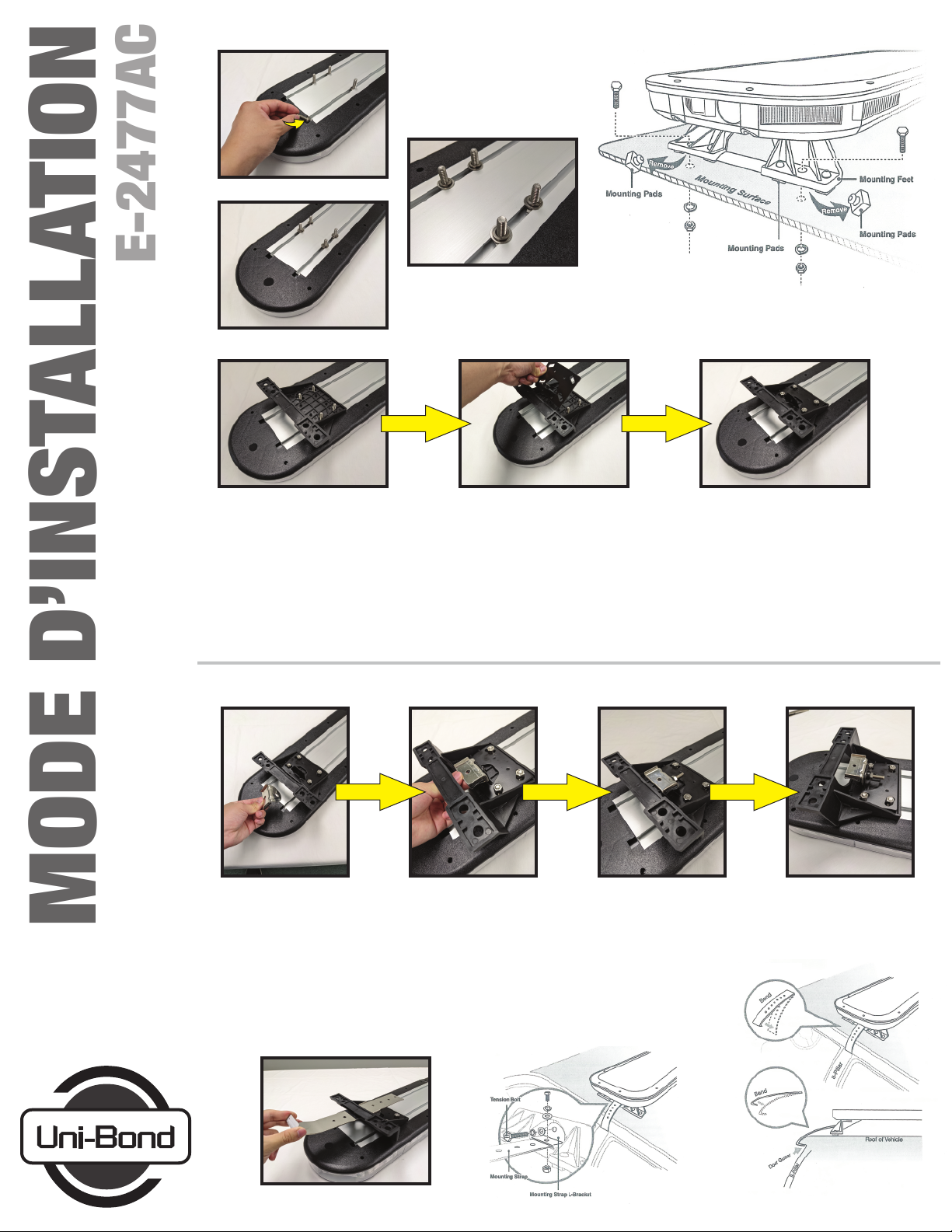

Installation de montage – Montage de surface
Installation de montage – Montage courroie/rigole
Étape 1: Tourner la barre de lumière à
l’envers et glisser
[
M8- boulon Hex
30mm
]
x4 dans la position démontrée
en Figure 1.
Étape 2: Placer les
[
M8-Rondelles plates de forme A
]
x4
et
[
M8- Rondelles à ressort de forme A
]
x4 dans leurs
positions relatives tel que démontré en Figure 3.
Figure 1
Figure 2
Figure 3
Étape 3: Positionner
[
Équerre de support
ABS
]
x1 le long de sa position relative afin
de l’aligner avec les boulons Hex et les
rondelles tel que démontré en Figure 4.
Figure 4
Étape 4: Cette étape peut être omise si
vous n’utilisez pas le montage courroie/
rigole. Procéder à l’étape 5. Si non,
procéder à l’alignement
[
Plaque de
support en acier
]
x1 le long de sa position
relative avec l’équerre de support ABS de
l’étape 3, tel que démontré en Figure 5.
Figure 5 Figure 6
Étape 5: En utilisant (M8- Boulon Hex de
forme A) x4 serrer légèrement et ajuster
la position à la surface du véhicule tel
qu’illustré au Diagramme de montage 1.
Lorsque le montage est positionné correcte-
ment, serrer les boulons.
Étape 1: Les étapes de 1 à 6 «Montage de surface» doivent être complétées avant de procéder. Placer le
[
support d’écrou
]
x1 en position,
tel que montré au Diagramme 7-ii et utiliser le
[
M8- rondelles plates de forme A
]
x1,
[
M8- Rondelles à ressort
]
x1,
[
M8- Boulon Hex de
forme A
]
x1, et
[
M8- Boulon Hex 45mm
]
x1, serrer le support d’écrou en place tel que illustré au Diagramme 7-iv. Si les directives ne sont
pas claires, référer au Diagramme de montage 2 plus bas. Répéter les étapes pour l’autre côté.
Étape 6: Répéter les étapes de 1 à 5 pour l’autre côté.
Étape 7: Pour le montage sur le véhicule en utilisant vos propres supports de montage qui ne sont pas fournis, vous assurer d’enlever
les coussinets de montage tel qu’illustré au Diagramme de montage 1.
Diagramme 7-i Diagramme 7-ii Diagramme 7-iii Diagramme 7-iv
Diagramme 8
Étape 2: En suivant les Diagrammes de montage 1 et 2, utiliser le
[
crochet de resserrement
]
x1,
ajuster selon le véhicule. (Il est recommandé de monter le long du pilier B). Répéter l’étape pour
l’autre côté.
Étape 3: Un fois en position, utiliser le
[
M6- Rondelles plates de forme A
]
x1,
[
M6- Rondelles à
ressort
]
x1,
[
M6- Boulon Hex de forme A
]
x1 et
[
M6- Boulon Hex 15 mm
]
x1. Resserrer le crochet
de resserrage en place. Référer au Diagramme de montage 3. Répéter cette étape pour l’autre
côté.
Pour plus d'informations, visitez notre site Web à l'adresse: www.unibondlighting.com
Diagramme de montage 1
Diagramme de montage 2 Diagramme de montage 3
