50 c - 70 c
ISTRUZIONI PER L’INSTALLATORE E IL MANUTENTORE
INSTALLATION AND SERVICING MANUAL
ALKON

2
http://www.unicalag.it/prodotti/professionale-300/light-commercial-alluminio/1004/alkon-70
http://www.unicalag.it/prodotti/professionale-300/light-commercial-alluminio/1003/alkon-50

3
Istruzioni per l’installazione Caratteristiche Tecnhiche Informazioni generali
Istruzioni per la manutenzione
ITALIANO
4 ISPEZIONE E MANUTENZIONE ........................................................................................................................................31
4.1 Istruzioni per l’ispezione e manutenzione.................................................................................................................31
4.3 Adattamento all’utilizzo di altri gas............................................................................................................................33
4.4 Programmazione parametri di funzionamento..........................................................................................................34
4.5 Schema elettrico .......................................................................................................................................................36
4.6 Codici di errore..........................................................................................................................................................38
3 ISTRUZIONI PER L’INSTALLATORE..................................................................................................................................15
3.1 Avvertenze generali ..................................................................................................................................................15
3.2 Norme per l’installazione...........................................................................................................................................15
 3.3 Operazionipreventivedivericaeadeguamentoimpianto ......................................................................................15

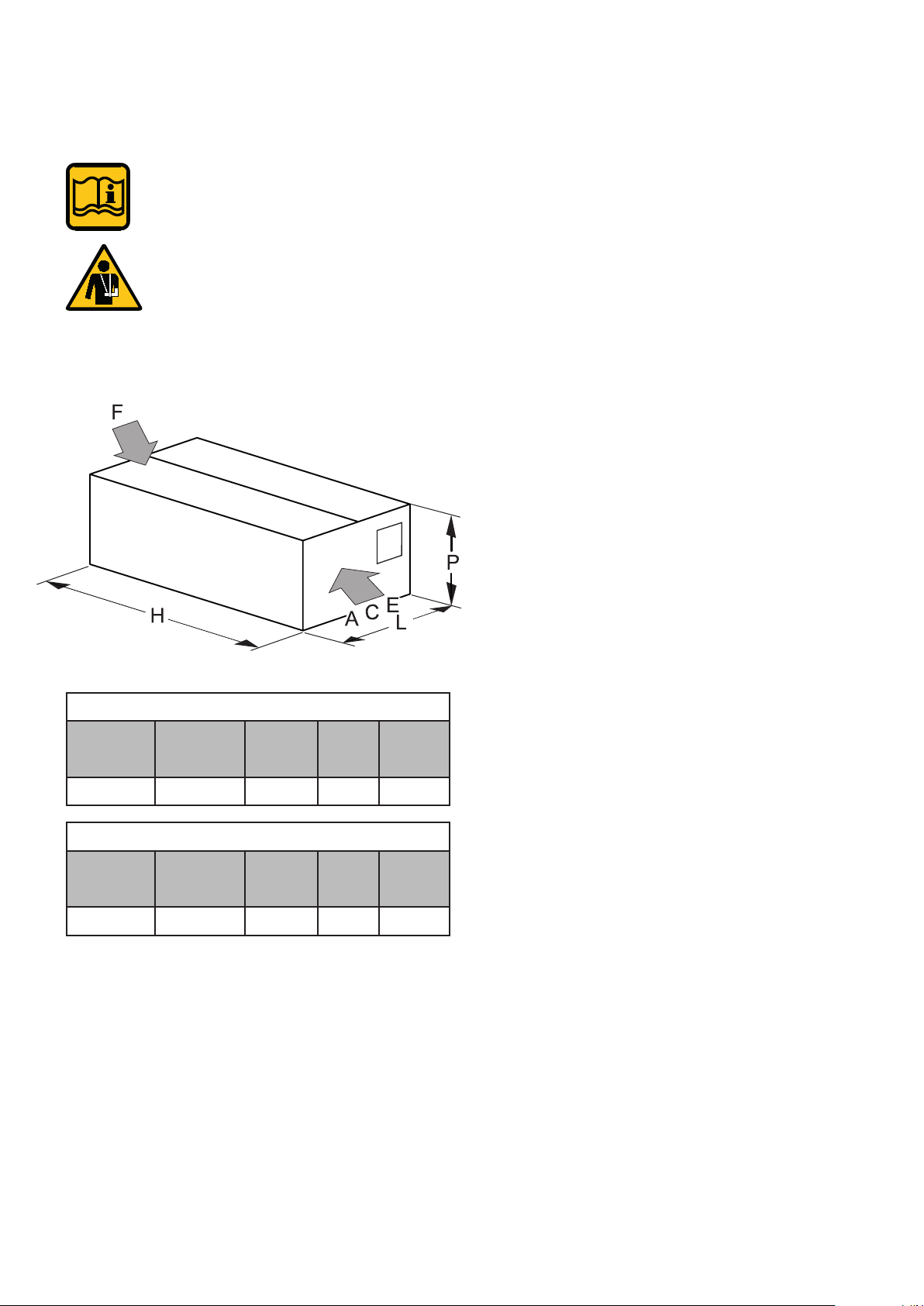

3.4 Imballo.......................................................................................................................................................................16
3.5 Posizionamento in centrale termica ..........................................................................................................................17

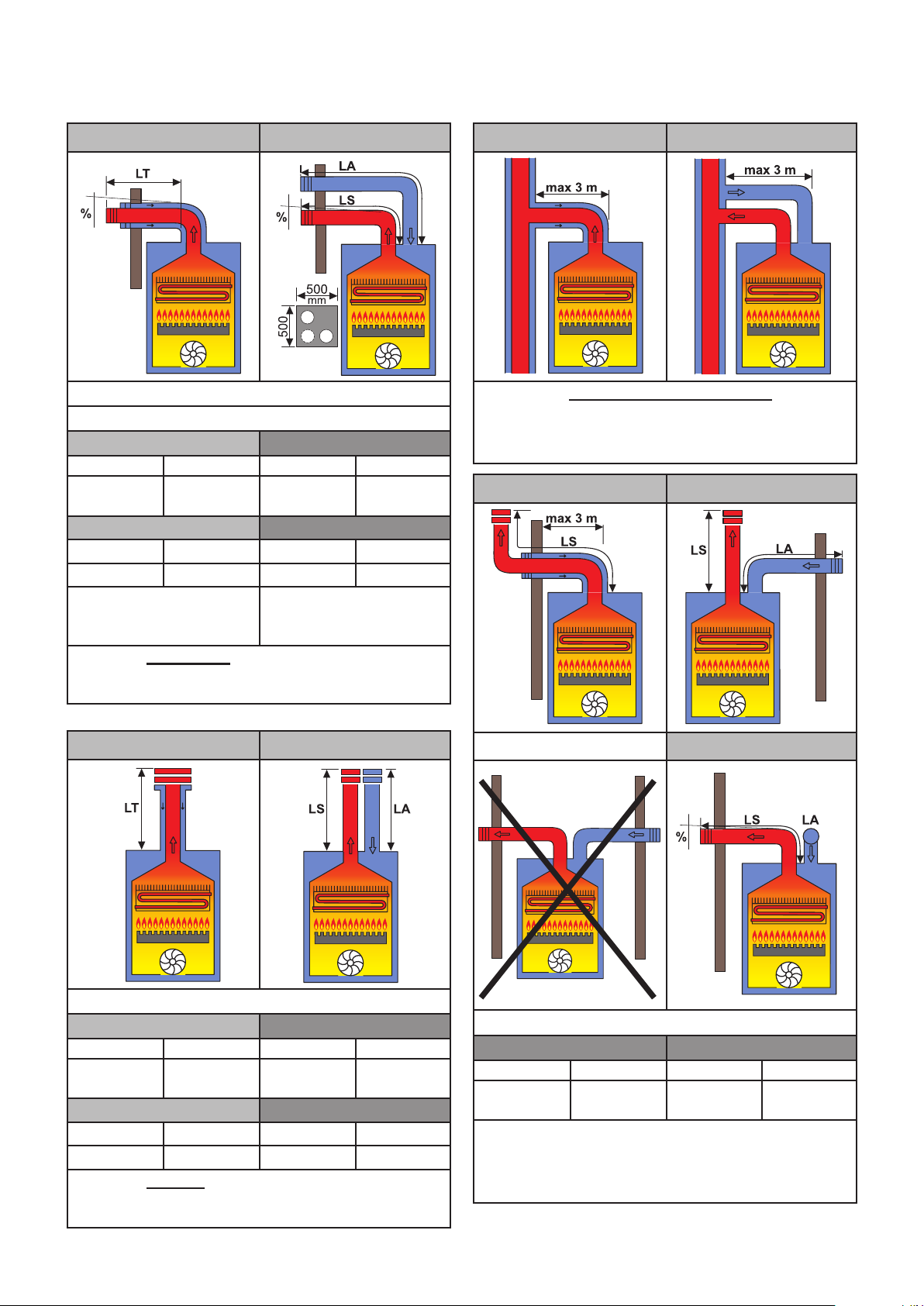

3.6 Allacciamento condotto scarico fumi.........................................................................................................................18
3.7 Allacciamento............................................................................................................................................................22
3.8 Riempimento dell’impianto........................................................................................................................................23
3.9 Allacciamenti elettrici ................................................................................................................................................24
3.10 Prima Accensione .....................................................................................................................................................26
3.11 Misura in opera rendimento di combustione .............................................................................................................27
3.11.1 Attivazione della funzione di taratura..............................................................................................................27
3.11.2 Posizionamento Sonde ..................................................................................................................................27
 3.12 Vericaregolazionedellapressionealbruciatore.....................................................................................................28
3.12.1 Adattamento della potenza all’impianto di riscaldamento ..............................................................................30
Attenzione il presente manuale contiene istruzioni ad uso esclusivo dell’installatore e/o del manutentore professionalmente
qualicato,inconformitàalleleggivigenti.
L’utente NON è abilitato a intervenire sulla caldaia.
Nelcasodidanniapersone,animaliocosederivantidallamancataosservanzadelleistruzionicontenuteneimanualifornitia
corredoconlacaldaia,ilcostruttorenonpuòessereconsideratoresponsabile
2 CARATTERISTICHE TECNICHE E DIMENSIONI ...............................................................................................................9
2.1 Caratteristiche tecniche .............................................................................................................................................9
2.2 Vista componenti principali e dimensioni...................................................................................................................9

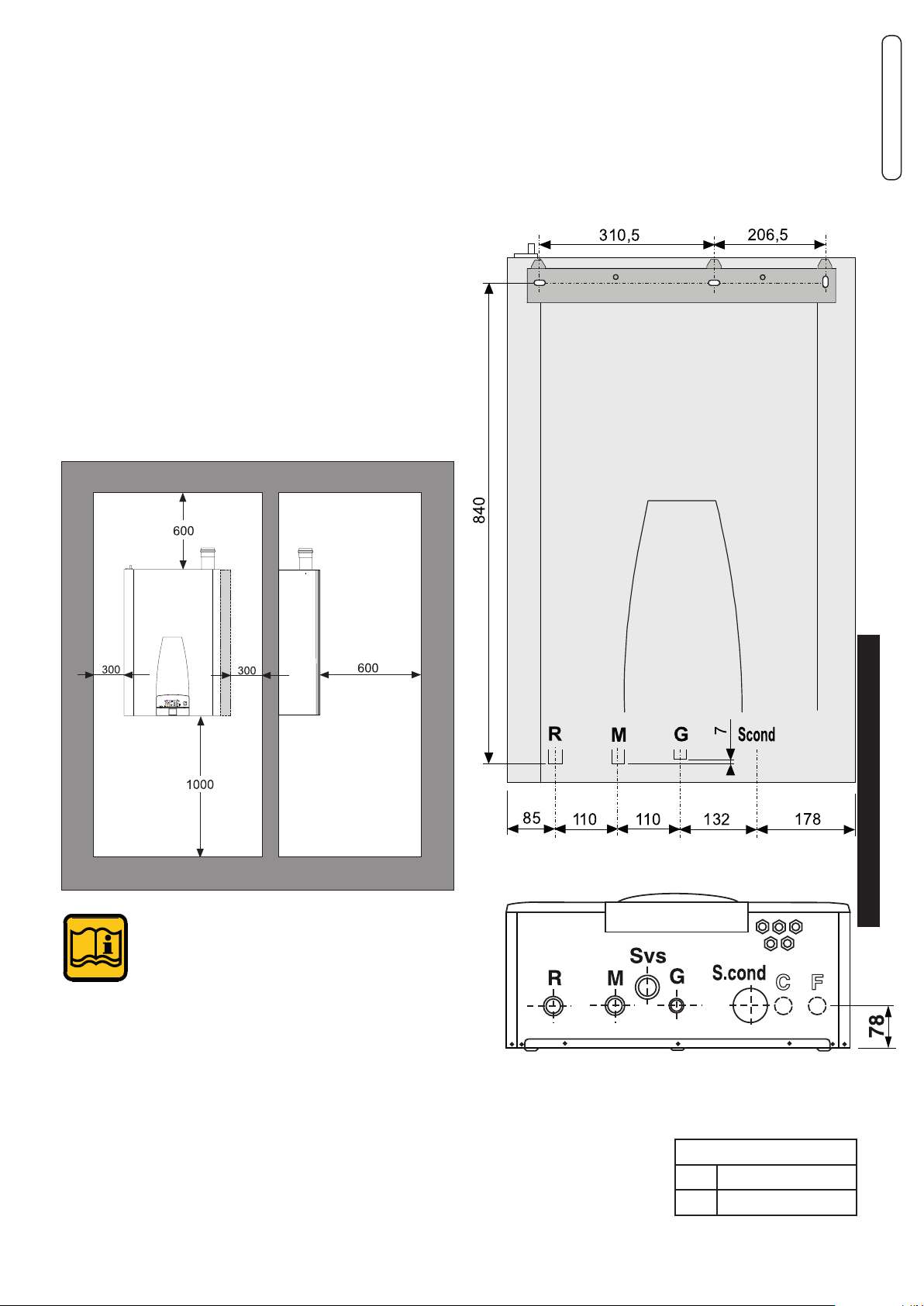

2.3 Dimensioni ...............................................................................................................................................................10

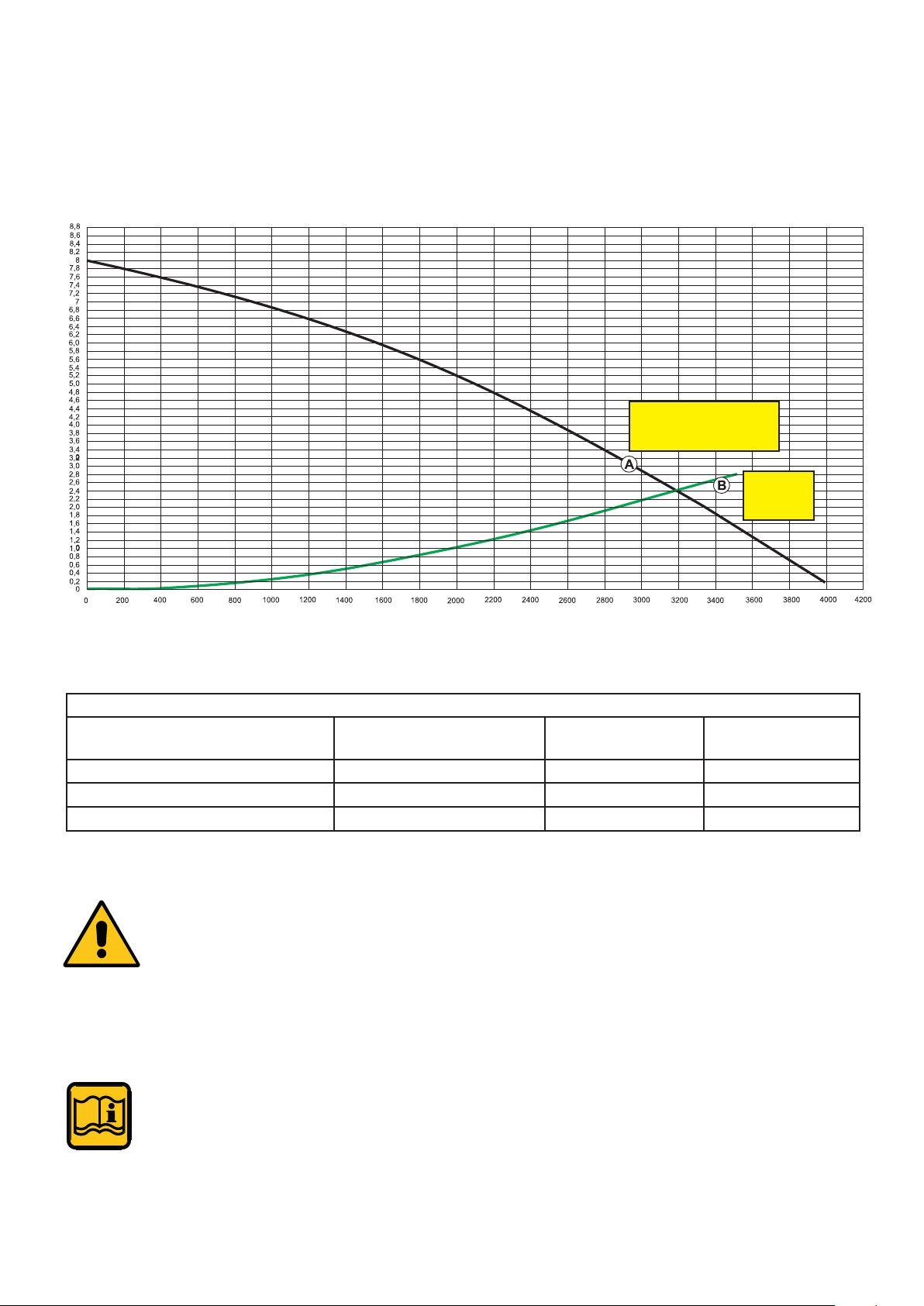

2.4 Diagramma portata / pressione disponibile..............................................................................................................12
2.5 Dati di funzionamento ..............................................................................................................................................13
2.5.1 Dati secondo direttive ErP ..............................................................................................................................14
1 INFORMAZIONI GENERALI ................................................................................................................................................4
1.1 Avvertenze generali ...................................................................................................................................................4
1.2 Simbologia utilizzata nel manuale..............................................................................................................................5
1.3 Uso conforme dell’apparecchio..................................................................................................................................5
1.4 Informazioni da fornire al responsabile dell’impianto.................................................................................................5
1.5 Avvertenze per la sicurezza.......................................................................................................................................6

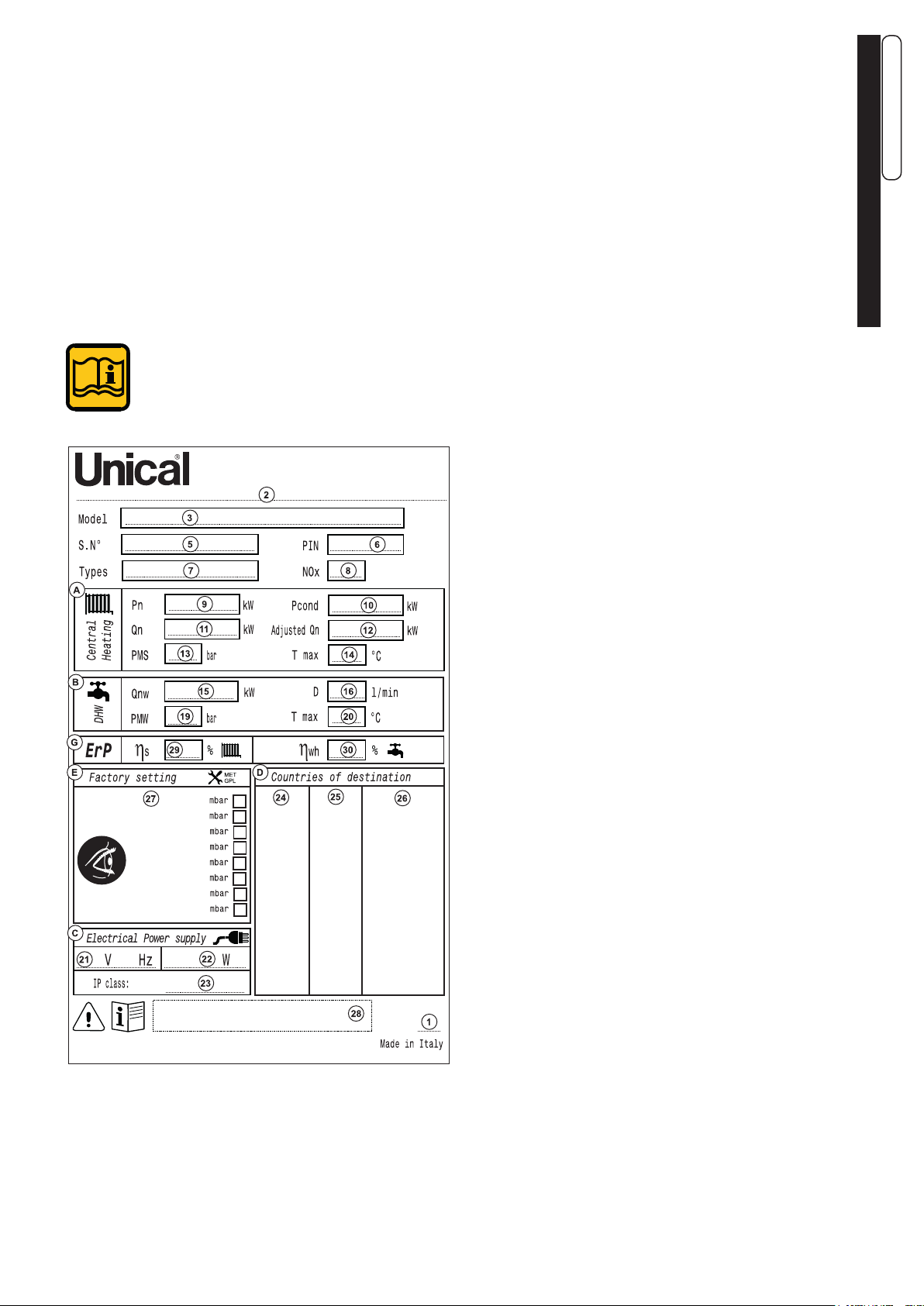

1.6 Targhetta dei dati tecnici ............................................................................................................................................7
1.7 Trattamento dell’acqua ..............................................................................................................................................8
1.8 Protezione antigelo della caldaia ...............................................................................................................................8

4
1INFORMAZIONI GENERALI
L’eventuale riparazione dei prodotti dovrà essere effettuata
solamente da personale autorizzato da Unical, utilizzando
esclusivamente ricambi originali. Il mancato rispetto di quanto
sopra può compromettere la sicurezza dell’apparecchio e il
decadimento della garanzia.
Pergarantirel’efcienzadell’apparecchioeperilsuocorretto
funzionamento è indispensabile far effettuare da personale
abilitato la manutenzione annuale.
Allorchésidecidadinonutilizzarel’apparecchio,sidovranno
rendere innocue quelle parti suscettibili di causare potenziali
fonti di pericolo.
Primadirimettereinserviziounapparecchiorimastoinutilizzato,
procedere al lavaggio dell’impianto di produzione acqua calda
sanitaria,facendoscorrerel’acquaperiltemponecessarioal
ricambio totale.
Se l’apparecchio dovesse essere venduto o trasferito ad un altro
proprietarioosesidovessetraslocareelasciarel’apparecchio,
assicurarsi sempre che il libretto accompagni l’apparecchio in
modo che possa essere consultato dal nuovo proprietario e/o
dall’installatore.
Per tutti gli apparecchi con optional o kit (compresi quelli elettrici)
si dovranno utilizzare solo accessori originali.
Questoapparecchiodovràesseredestinatosoloall’usoperil
quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi pericoloso (*).
1.1 -AVVERTENZE GENERALI
Il libretto d’istruzioni costituisce parte integrante ed essenziale
delprodottoedovràessereconservatodall’utente.
Leggere attentamente le avvertenze contenute nel libretto in
quanto forniscono importanti indicazioni riguardanti la sicurezza
diinstallazione,l’usoelamanutenzione.
Conservare con cura il libretto per ogni ulteriore consultazione.
L’installazione e la manutenzione del vostro apparecchio devono
essereeffettuateinottemperanzaallenormevigenti,secondo
leistruzionidelcostruttore,aregolad’arteedapersonalequa-
licatoedabilitatoaisensidilegge.
Gli impianti per la produzione di acqua calda ad uso sanitario
DEVONO essere costruiti nella loro interezza con materiali
conformi.
Per personale professionalmente qualicato s’intende, quello
aventespecicacompetenzatecnicanelsettoredeicomponenti
diimpiantidiriscaldamentoadusocivile,produzionediacqua
caldaadusosanitarioemanutenzione.Ilpersonaledovràavere
le abilitazioni previste dalla legge vigente.
Un’errata installazione o una cattiva manutenzione possono
causaredanniapersone,animaliocose,periqualiilcostruttore
non è responsabile.
Prima di effettuare qualsiasi operazione di pulizia o di manu-
tenzione,disinserire l’apparecchio dallaretedi alimentazione
agendo sull’interruttore dell’impianto e/o attraverso gli appositi
organi di intercettazione.
Non ostruire i terminali dei condotti di aspirazione/scarico.
In caso di guasto e/o cattivo funzionamento dell’apparecchio
disattivarlo, astenendosi da qualsiasi tentativo di riparazione
o di intervento diretto. Rivolgersi esclusivamente a personale
abilitato ai sensi di legge.

5
1.2 -SIMBOLOGIA UTILIZZATA NEL MANUALE
Nella lettura di questo manuale, particolare attenzione deve essere posta alle parti contrassegnate dai simboli rappresentati:
NOTA!
Suggerimenti
per l’utenza
ATTENZIONE!
Possibile situazione
pericolosa per il prodotto
e l’ambiente
PERICOLO!
Grave pericolo
per l’incolumità
e la vita
1.3 -USO CONFORME DELL’APPARECCHIO
La caldaia ALKON 50 / 70 c è stata costruita sulla base del livello attuale della tecnica e delle riconosciute
regole tecniche di sicurezza.
Ciò nonostante, in seguito ad un utilizzo improprio, potrebbero insorgere pericoli per l’incolumità e la vita
dell’utente o di altre persone ovvero danni all’apparecchio oppure ad altri oggetti.
L’apparecchio è previsto per il funzionamento in impianti di riscaldamento, a circolazione d’acqua calda,
e di produzione di acqua calda sanitaria.
Qualsiasi utilizzo diverso viene considerato quale improprio.
Per qualsiasi danno risultante da un utilizzo improprio UNICAL AG S.p.A. non si assume alcuna respon-
sabilità.
Un utilizzo secondo gli scopi previsti prevede anche che ci si attenga scrupolosamente alle istruzioni del
presente manuale.
L’utentedeveessereistruitosull’utilizzoesulfunzionamentodelproprioimpiantodiriscaldamento,inparticolare:
• Consegnareall’utentelepresentiistruzioni,nonchéglialtridocumentirelativiall’apparecchioinseritinellabusta
contenuta nell’imballo. L’utente deve custodire tale documentazione in modo da poterla avere a disposizione
per ogni ulteriore consultazione.
• Informarel’utentesull’importanza delle bocchette di areazione edelsistema di scarico fumi, evidenziandone
l’indispensabilitàel’assolutodivietodimodica.
• Informare l’utente riguardo al controllo della pressione dell’acqua dell’impianto nonché sulle operazioni per il
ripristino della stessa.
• Informarel’utenteriguardolaregolazionecorrettaditemperature,centraline/termostatieradiatoriperrisparmiare
energia.
• Ricordareche,nelrispettodellenormevigenti,ilcontrolloelamanutenzionedell’apparecchiodevonoessere
eseguiticonformementealleprescrizionieconleperiodicitàindicatedalfabbricante.
• Sel’apparecchiodovesseesserevendutootrasferitoadunaltroproprietarioosesidovessetraslocareelasciare
l’apparecchio,assicurarsisemprecheillibrettoaccompagnil’apparecchioinmodochepossaessereconsultato
dal nuovo proprietario e/o dall’installatore.
Nel caso di danni a persone, animali e cose derivanti dalla mancata osservanza delle istruzioni contenute nel
presente manuale il costruttore non può essere considerato responsabile.
1.4 -INFORMAZIONI DA FORNIRE AL RESPONSABILE IMPIANTO
NOTA!
Per maggiori informazioni consultare Info Tecniche:
http://www.unicalag.it/catalogo-prodotti/
professionale-300/light-
commercial-alluminio/1003/alkon-50
NOTA!
Per maggiori informazioni consultare Info Tecniche:
http://www.unicalag.it/catalogo-prodotti/
professionale-300/light-
commercial-alluminio/1004/alkon-70

6
1.5 -AVVERTENZE PER LA SICUREZZA
ATTENZIONE!
L’apparecchio non puo’ essere utilizzato da bambini.
L’apparecchio puo’ essere utilizzato da persone adulte e solo dopo avere letto attentamente il manuale di
istruzione d’uso per l’utente / responsabile.
I bambini devono essere sorvegliati afnchè non giochino o manomettano l’apparecchio.
ATTENZIONE!
L’installazione, la regolazione e la manutenzione dell’apparecchio deve essere eseguita da personale
professionalmente qualicato, in conformità alle norme e disposizioni vigenti, poichè un’errata installa-
zione può causare danni a persone, animali e cose, nei confronti dei quali il costruttore non può essere
considerato responsabile.
PERICOLO !
Non tentare MAI di eseguire lavori di manutenzione o riparazioni della caldaia di propria iniziativa.
Qualsiasi intervento deve essere eseguito da personale professionalmente qualicato; si raccomanda la
stipula di un contratto di manutenzione.
Una manutenzione carente o irregolare può compromettere la sicurezza operativa dell’apparecchio e pro-
vocare danni a persone, animali e cose per i quali il costruttore non può essere considerato responsabile.
Modiche alle parti collegate all’apparecchio (terminata l’installazione dell’apparecchio)
Noneffettuaremodicheaiseguentielementi:
- alla caldaia
- allelineedialimentazionegas,aria,acquaecorrenteelettrica
- alcondottofumi,allavalvoladisicurezzaeallasuatubazionediscarico
- aglielementicostruttivicheinuisconosullasicurezzaoperativadell’apparecchio
Attenzione !
Perstringereoallentareiraccordiavite,utilizzareesclusivamentedellechiaviaforcella(chiavisse)adeguate.
L’utilizzo non conforme e/o gli attrezzi non adeguati possono provocare dei danni (per es. fuoriuscite di acqua o
di gas).
ATTENZIONE !
Indicazioni per apparecchi funzionanti a gas propano
Sincerarsi che prima dell’installazione dell’apparecchio il serbatoio del gas sia stato disaerato.
Per una disaerazione a regola d’arte del serbatoio rivolgersi al fornitore del gas liquido e comunque a personale
abilitato ai sensi di legge.
Se il serbatoio non è stato disaerato a regola d’arte possono insorgere problemi di accensione.
In tal caso rivolgersi al fornitore del serbatoio del gas liquido.
Odore di gas
Qualora venisse avvertito odore di gas attenersi alle seguenti indicazioni di sicurezza:
- non azionare interruttori elettrici
- non fumare
- non far uso del telefono
- chiudere il rubinetto d’intercettazione del gas
- aerare l’ambiente dove è avvenuta la fuga di gas
- informarelasocietàdierogazionegasoppureunadittaspecializzatanell’installazioneemanutenzionediimpianti
di riscaldamento.
Sostanze esplosive e facilmente inammabili
Nonutilizzareodepositarematerialiesplosiviofacilmenteinammabili(ades.benzina,vernici,carta)nellocale
dove è installato l’apparecchio.
ATTENZIONE!
Non utilizzare l’apparecchio quale base di appoggio per qualsiasi oggetto.
Inparticolarenonappoggiarerecipienticontenentiliquidi(Bottiglie,Bicchieri,ContenitorioDetersivi)sullasommità
della caldaia.
Sel’apparecchioèinstallatoall’internodiuncassone,noninserireoappoggiarealtrioggettiall’internodellostesso.

7
Informazioni generali
ITALIANO
1.6 -TARGHETTA DEI DATI TECNICI
Marcatura CE
La marcatura CE documenta che le caldaie soddisfano:
- I requisiti essenziali della direttiva relativa agli apparecchi a
gas (direttiva 2009/142/CEE)
- Irequisitiessenzialidelladirettivarelativaallacompatibilità
elettromagnetica (direttiva 2004/108/CEE)
- I requisiti essenziali della direttiva rendimenti (direttiva 92/42/
CEE)
- I requisiti essenziali della direttiva bassa tensione (direttiva
2006/95/CEE)
La targhetta dati tecnici è posta all’interno della
caldaia, sulla camera fumo
LEGENDA:
1 = Ente di sorveglianza CE
2 = Tipo di caldaia
3 = Modello caldaia
5 = (S.N°) Matricola
6 = P.I.N.NumeroIdenticativodelProdotto
7 = Tipidicongurazioniscaricofumiapprovati
8 = (NOx) Classe di NOx
A = Caratteristiche circuito riscaldamento
9 = (Pn) Potenza utile nominale
10 = (Pcond) Potenza utile in condensazione
11 = (Qn) Portata termica massima
12 = (Adjusted Qn) Regolata per portata termica nominale
13 = (PMS) Pressione max. esercizio riscaldamento
14 = (T max) Temperatura max. riscaldamento
B = Caratteristiche circuito sanitario
15= (Qnw)Portatatermicanominaleinfunzionesanitario(se
diversa da Qn)
16=(D)PortataspecicaA.C.S.secondoEN625-EN13203-1
19 = (PMW) Pressione max. esercizio sanitario
20 = (T max) Temperatura max. sanitario
C = Caratteristiche elettriche
21 = Alimentazione elettrica
22 = Consumo
23 = Grado di protezione
D = Paesi di destinazione
24 = Paesi diretti ed indiretti di destinazione
25 = Categoria gas
26 = Pressione di alimentazione
E = Regolazionidifabbrica
27 = Regolata per gas tipo X
28 = Spazio per marchi nazionali
G = ErP
29= Efcienzaenergeticastagionaledelriscaldamento
  d’ambiente
30=Efcienzaenergeticastagionalediriscaldamento
dell’acqua.

8
1.7 - TRATTAMENTO DELL’ACQUA
Il trattamento delle acque di alimentazione
consente di prevenire gli inconvenienti e man-
tenerefunzionalitàedefcienzadelgeneratore
nel tempo.
Il valore di pH ideale dell’acqua negli impianti di
riscaldamento deve essere compreso:
Perminimizzarelacorrosione,èfondamentale
l’usodiuninibitoredicorrosione,afnchèquesto
funzioni efcacemente, le superci metalliche
devono risultare pulite.
(vedi listino domestico sez. ACCESSORI di
protezione impianti)
ATTENZIONE (*) vedi avvertenze generali 1.1:
I modelli solo riscaldamento NON sono ido-
nei alla produzione di acqua per il consumo
umano secondo il D.M. 174/2004.
ATTENZIONE!
QUALSIASI DANNO PROVOCATO ALLA
CALDAIA, DOVUTO ALLA FORMAZIONE DI
INCROSTAZIONI O DA ACQUE CORROSIVE,
NON SARÀ COPERTO DA GARANZIA.
1.8 - PROTEZIONE ANTIGELO
DELLA CALDAIA
VALORE MIN MAX
PH 6,5 8
Durezza [°fr] 9 15
NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it
ANTIGELO
Premere il tasto ‘‘BLU’’,illedMè spento.
Questa protezione puo’ intervenire solo se
presenti alimentazione elettrica e gas.
Se una delle due viene a mancare e al ripristino
11 (SR) rileva una temperatura tra 2 e  5°C,
l’apparecchiosicomporteràcomedescrittoalla
tab. pos 2.
L’impianto di riscaldamento può essere
efficacemente protetto dal gelo utilizzando
prodotti antigelo con inibitore per Impianti di
riscaldamento(specicipermultimetallo)
Non utilizzare prodotti antigelo per motori
d’automobile perchè possono danneggiare le
guarnizioni di tenuta acqua.
P
O
S
FUNZIONE ANTIGELO
Alimentazioni 11 - SR (*) Stato
funzione antigelo
Azioni
Elettrica Gas
1ON ON T < 7 °C ON -BruciatoreePompaONnoacheT>15°C
2
ON OFF
< 2 T < 5 °C ON
Solo quando alimentazioni entrambe ON:
SEGNALAZIONE DI GUASTO CODICE Fr (E16)
(vedi par. 4.6 CODICI DI ERRORE).
Accensione inibita.
OFF ON
OFF OFF
(*) Sensore 11 par. 2.2

9
Caratteristiche Tecniche
ITALIANO
2.2 - VISTA INTERNA CON L’INDICAZIONE DEI COMPONENTI PRINCIPALI
ALKON 50 c
ALKON 70 c
2CARATTERISTICHE TECNICHE E DIMENSIONI
2.1 -CARATTERISTICHE TECNICHE NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it

10
2.3 - DIMENSIONI
VISTA FRONTALE
VISTA DA SOTTO VISTA SUPERIORE
VISTA LATERALE
(*) Le parti indicate in grigio sono relative al kit ACS.

11
Caratteristiche Tecniche
ITALIANO
LEGENDA
N° C.E. S.E. Descrizione
1 db SS Sensore di temperatura acqua sa-
nitaria (N.U.)
2 FLS Flussostatocon ltro acqua fredda
(N.U.) predisposizione Kit.
3 VG Valvola gas
4 Fd E.
ACC
/RIL
Elettrodo di accensione/rilevazione
(N.U.)
5 Bruciatore
6 Camera di combustione (N.U.)
7 AF TF Termostato antidebordamento fumi
(N.U.)
8 Vaso di espansione (N.U.)
9 FR
HT
Scambiatore (N.U.)
10 HL TL Termostato di sicurezza
11 Hb SR Sensore di temperatura riscalda-
mento (1) (2)
12 Ht P Circolatore
13 Lp DK Pressostato contro la mancanza
acqua
14 Rubinetto di scarico caldaia (N.U.)
15 Rubinetto di carico (N.U.)
16 Valvola deviatrice (N.U.)
17 Scambiatore a piastre (N.U.)
18 FL
FH
VM Ventilatore Modulante
19 AF
AS
PV Pressostato fumi (N.U)
20 Valvola di sicurezza
21 By-pass automatico (N.U.)
22 rb SRR Sensore di temperatura ritorno
23 tf TLC Termostato di sicurezza collettore
fumi (N.U.)
24 Scambiatore/Condensatore in al-
luminio
25 Valvoladisato
26 Sifone di scarico condensa
27 E.
RIL.
Elettrodo di rilevazione
28 E.
ACC.
Elettrodo di accensione
29 Rubinetto intercettazione Ritorno
(N.U.)
30 SMG Sonda mandata generale (N.U.)
31 Scarico-condensa (N.U.)
32 Presa ispezione fumi
33 Termoregolatore HSCP (N.U.)
34 Rubinetto Gas (N.U.)
35 Trasformatore di accensione
36 Valvola di non ritorno (N.U.)
ALKON 50 c 70 c
CUscita acqua calda
sanitaria
(solo con kit ACS)
G Ingresso gas G ¾’’ G ¾’’
FIngresso acqua
fredda
(solo con kit ACS)
MMandata impianto
riscaldamento
G 1’’ G1 ¼’’
RRitorno impianto
riscaldamento
G 1’’ G1 ¼’’
Rc Rubinetto di carico (N.U.)
Sc Scarico caldaia (N.U.)
Svs Scarico valvola di sicurezza (N.U.)
Scond Scarico condensa
A Aspirazione aria Ø 80
S Sacrico fumi Ø 80
C.E. = CODICI DI ERRORE vedi
par. 4.6
S.E. = LEGENDA SCHEMA
ELETTRICO vedi par. 4.5
(N.U) Componente Non Utilizzato

12
2.4 - DIAGRAMMA PORTATA/PRESSIONE DISPONIBILE PER L’INSTALLAZIONE
Se determinate dall’installatore o dal progettista
le pompe devono essere dimensionate in base ai
dati di caldaia e dell’impianto.
Incasodiportatassaèconsigliatoscegliereun
circolatore con portata e prevalenza a circa 2/3
della curva caratteristica.
Il ∆t tra mandata e ritorno caldaia non deve mai
essere inferiore a 15°K.
NOTA:
Il compensatore idraulico inserito tra il circuito cal-
daiaeilcircuitoimpiantoèsempreconsigliabile,
diventa INDISPENSABILE se l’impianto richiede
portate superiori a quelle massime consentite nella
caldaiaecioè∆tinferioria15K.
A) Prevalenza Utile disponibile al netto delle perdite di caldaia
(Per caldaie dotate di pompa fornita da Unical)
B) Perdite di carico tra Ritorno e Mandata
(Per caldaie fornite senza pompa)
La tabella fornisce indicativamente le portate del circolatore in funzione del ∆t del circuito primario.
ALKON34,8
(ALKON50cReg.34,8kW)
ALKON 50 c ALKON 70 c
PotenzainkW 35,4 49,3 68,5
Portata massima in l/h (∆t 15 K) 2030 2826 3927
Portata nominale richiesta (∆t 20 K) 1522 2120 2946
PREVALENZA RESIDUA
ALKON 70 (1)
ALKON 50 (2) (1)
PERDITE
DI CARICO
ALKON 50
Q: portata acqua (l/h)
Perdite di carico (m/H2O)
(1) VALORI RIFERITI ALLA MAX VELOCITA’
(2) SOLO SE DOTATA DI POMPA OPZIONALE

13
Caratteristiche Tecniche
ITALIANO
2.5 -DATI DI FUNZIONAMENTO e CARATTERISTICHE GENERALI
Per i dati di regolazione: UGELLI - PRESSIONI - DIAFRAMMI - PORTATE fare riferimento al paragrafo ADATTAMENTO ALL’U-
TILIZZO DI ALTRI GAS.
ALKON 50 c (reg. 34,8) ALKON 50 c ALKON 70 c
Categoria della caldaia II2H3P II2H3P II2H3P
Rapporto di modulazione 1:3,6 1 : 5 1 : 7
Portata termica nominale su P.C.I. Qn kW 34,8 48,5 67,5
Portata termica minima su P.C.I. Qmin kW 9,6 9,6 9,6
Potenza utile nominale (Tr 60 / Tm 80 °C) Pn kW 33,9 47,2 65,5
Potenza utile minima (Tr 60 / Tm 80 °C) Pn min kW 9,1 9,1 9,1
Potenza utile nominale (Tr 30 / Tm 50 °C) Pcond kW 35,4 49,3 68,5
Potenza utile minima (Tr 30 / Tm 50 °C) Pcond min kW 10,3 10,3 10,3
Rendimento a potenza nominale (Tr 60 / Tm 80°C) % 97,29 97,29 97,29
Rendimento a potenza minima (Tr 60 / Tm 80°C) % 94,8 94,9 94,9
Rendimento a potenza nominale (Tr 30 / Tm 50°C) % 101,62 101,62 101,51
Rendimento al potenza minima (Tr 30 / Tm 50°C) % 104,3 104,3 104,3
Rendimento al 30% del carico (Tr 30°C) % 107,33 107,33 107,33
Rendimento di combustione a carico nominale % 97,80 97,80 97,41
Rendimento di combustione a carico ridotto % 98,42 98,42 98,42
Perdite al mantello bruciatore funzionante (Qmin) % 3,62 3,61 3,61
Perdite al mantello bruciatore funzionante (Qn) % 0,51 0,51 0,12
Temperatura fumi netta tf-ta (min) (*) °C 33 33 33
Temperatura fumi netta tf-ta (max) (*) °C 43,6 43,6 51,3
Temperatura massima ammissibile °C 100 100 100
Temperatura massima di funzionamento °C 85 85 85
Portata massica fumi (min) kg/h 15,9 15,9 15,9
Portata massica fumi (max) kg/h 57,4 80,0 111,4
Eccesso aria % 26,84 26,84 20,57
Perdite al camino con bruciatore funzionante (min) % 1,58 1,58 1,58
Perdite al camino con bruciatore funzionante (max) % 2,20 2,20 2,59
Pressione minima del circuito riscaldamento bar 0,5 0,5 0,5
Pressione massima del circuito riscaldamento bar 6 6 6
Contenuto d’acqua l 3,9 3,9 3,9
Consumo gas metano G20 (p.alim. 20 mbar) a Qn m3/h 3,68 5,13 7,14
Consumo gas metano G20 (p.alim. 20 mbar) a Qmin m3/h 1,02 1,02 1,02
Consumo gas G25 (p.alim. 20/25 mbar) a Qn m3/h 4,28 5,96 8,30
Consumo gas G25 (p.alim. 20/25 mbar) a Qmin m3/h 1,18 1,18 1,18
Consumo gas propano (p.alim. 37/50 mbar) a Qn kg/h 2,70 3,76 5,24
Consumo gas propano (p.alim. 37/50 mbar) a Qmin kg/h 0,75 0,75 0,75
Massima pressione disponibile base camino Pa 40 40 40
Produzione di condensa max kg/h 5,6 7,8 10,87
Emissioni
CO alla portata termica massima con 0% di O2 mg/kWh 71,3 71,3 82
NOx alla portata termica massima con 0% di O2 mg/kWh 48 56 59
Classe di NOx 5 5 5
Dati elettrici
Tensione di alimentazione/Frequenza V/Hz 230/50 230/50 230/50
Fusibile sull’alimentazione A (R) 6 6 6
Grado di protezione IP X4D X4D X4D
Temperatura Ambiente = 20°C
(*) Temperature rilevate con apparecchio funzionante mand. 80°C / rit. 60°C
CO2 (min/max) Vedi tabella ‘’UGELLI - PRESSIONI’’
EfcienzaEnergeticaStagionale
secondo 2009/125 CEE (<=400Kw) ηs - vedi Tabella ErP
Perdite all’arresto a ∆T30°C - Pstb - vedi Tabella ErP
Consumo elettrico in stand-by - Psb - vedi Tabella ErP

14
2.5.1 - DATI TECNICI SECONDO DIRETTIVA ErP
ALKON 50 c
(reg. 34,8)
ALKON 50 c ALKON 70 c
Elemento Simbolo Unità
Potenza utile nominale Pnominale kW 47 47 66
Efcienza energetica stagionale del riscaldamento
d’ambiente ƞs% 93 93 93
Classe di efcienza stagionale per
riscaldamento A A A
Per le caldaie per il riscaldamento d’ambiente
e le caldaie miste: potenza termica utile
Potenza termica utile in
regime di alta temperatura
(Tr 60 °C / Tm 80 °C)
P4kW 47,2 47,2 65,7
Rendimento alla potenza termica
nominale in regime di alta temperatura
(Tr 60 °C / Tm 80 °C)
ƞ4%87,7 87,7 87,7
Potenza utile al 30% delle potenza
termica nominale in regime di bassa
temperatura (Tr 30 °C)
P1kW 15,7 15,7 21,9
Rendimento al 30% delle potenza
termica nominale in regime di bassa
temperatura (Tr 30 °C)
ƞ1% 97,1 97,1 97,3
Caldaia con regolazione range di potenza: SI / NO NO NO NO
Consumo ausiliario di elettricità
A pieno carico elmax kW 0,203 0,203 0,267
A carico parziale elmin kW 0,162 0,162 0,172
In modo stand-by PSB kW 0,005 0,005 0,005
Altri elementi
Dispersione termica in stand-by Pstb kW 0,151 0,151 0,151
Emissioni di ossidi di azoto NOx
Mg/kWh 45 45 46
Per gli apparecchi di riscaldamento misti
Prolo di carico dichiarato - - -
Efcienza energetica di riscaldamento dell’acqua ƞwh %- - -
Consumo quotidiano di energia elettrica Qelec kWh - - -
Consumo quotidiano di combustibile Qfuel kWh - - -
Livello di potenza sonora all’interno Lwa dB (A) 60 60 63
Classe di efcienza stagionale sanitaria - - -

15
Istruzioni per l’installazione
ITALIANO
3ISTRUZIONI PER L’INSTALLAZIONE
ATTENZIONE!
Questa caldaia deve essere destinata solo
all’uso per il quale è stata espressamente
prevista. Ogni altro uso è da considerarsi
improprio e quindi pericoloso.
Questa caldaia serve a riscaldare acqua ad
una temperatura inferiore a quella di ebolli-
zione a pressione atmosferica.
Prima di allacciare la caldaia far effettuare da
personaleprofessionalmentequalicato:
a) Un lavaggio accurato di tutte le tubazioni
dell’impianto per rimuovere eventuali resi-
dui o impurità che potrebbero compromet-
tere il buon funzionamento della caldaia,
anche dal punto di vista igenico-sanitario.
b) Lavericachelacaldaiasiapredispostaper
il funzionamento con il tipo di combustibile
disponibile.
Questo è rilevabile dalla scritta sull’imballo e
dalla targhetta delle caratteristiche tecniche;
c) Il controllo che il camino/canna fumaria abbia
untiraggio adeguato, nonpresentistrozza-
ture,echenonsianoinseritiscarichidialtri
apparecchi,salvochelacannafumarianon
sia realizzata per servire più utenze secondo
lespecichenormeeprescrizionivigenti.Solo
dopo questo controllopuòesseremontatoil
raccordo tra caldaia e camino/canna fumaria;
ATTENZIONE!
Se nel locale di installazione sono presenti
polveri e/o vapori aggressivi/corrosivi,
l’apparecchio deve essere adeguatamente
protetto e deve poter funzionare
indipendentemente dall’aria del locale.
ATTENZIONE!
Montare l’apparecchio in modo che possano
essere rispettate le distanze minime richieste
per l’installazione e la manutenzione.
La caldaia deve essere allacciata ad un impianto
di riscaldamento e/o ad una rete di distribuzione
diacquacaldasanitaria,compatibilmenteallesue
prestazioni ed alla sua potenza.
3.1 - AVVERTENZE GENERALI
3.2 - NORME PER
L’INSTALLAZIONE
L’installazione deve essere eseguita da un tecnico professio-
nalmenteabilitato,il quale si assume la responsabilità per il
rispetto di tutte le leggi locali e/o nazionali pubblicate sulla
gazzetta ufciale, nonchè le norme tecniche applicabili.
3.3 - OPERAZIONI PREVENTIVE DI
VERIFICA E ADEGUAMENTO
IMPIANTO
NOTA!
Per maggiori informazioni riguardo alle
norme, alle regole e alle prescrizioni per
una sicura installazione del gruppo termi-
co, consultare la sezione ‘‘Info Tecniche’’
alla pagina della caldaia nel sito www.
unicalag.it
NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it
NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it

16
3.4 - IMBALLO
La caldaia ALKON 50 /70 c viene fornita imballata in 1 scatole
di cartone
Dopo aver tolto le due regge slare il cartone
dall’altoe,assicurarsidell’integritàdelcontenuto.
Glielementidell’imballo(scatoladicartone,regget-
te,sacchettidiplastica,etc.)nondevonoessere
lasciati alla portata dei bambini in quanto potenziali
fonti di pericolo.
La Unical declina ogni responsabilità nel caso
danniprocuratiapersone,animaliocosesuben-
tranti in seguito a mancata osservanza di quanto
sopra esposto.
Nell’imballo,oltreall’apparecchio,ècontenuta:
A BUSTA DOCUMENTAZIONE
- Libretto istruzioni d’uso per il responsabile
- Libretto istruzioni per l’installatore e il manutentore
- Garanzia
- N° 2 Cedole ricambi
 - Certicatodiconformità
C -  N°3tasselliperssaggiocaldaia
E - Staffa supporto caldaia
F - Sifone scarico condensa
G - Tubo alluminio Ø 80 mm scarico fumi
(posizionato all’interno della caldaia)
ALKON 50 c
P
profondità
(mm)
L
larghezza
(mm)
H
altezza
(mm)
Peso
Netto
(kg)
Peso
Lordo
(kg)
370 715 1025 50 55
ALKON 70 c
P
profondità
(mm)
L
larghezza
(mm)
H
altezza
(mm)
Peso
Netto
(kg)
Peso
Lordo
(kg)
370 715 1025 58,4 64

17
Istruzioni per l’installazione
ITALIANO
3.5 - POSIZIONAMENTO IN
CENTRALE TERMICA
Particolare importanza deve essere data alle norme e leggi lo-
cali in fatto di centrali termiche ed in special modo alle distanze
minime che devono essere mantenute libere intorno alla caldaia.
L’installazione deve essere conforme alle prescrizioni contenu-
tenellepiùrecentinormeeleggiinfattodicentralitermiche,
installazionidiimpiantitermiciediproduzionediacquacalda,
ventilazione,caminiidoneiascaricareiprodottidicombustione
dicaldaieacondensazione,equant’altroapplicabile.
Nella scelta del luogo di installazione dell’apparecchio attenersi
alle seguenti indicazioni di sicurezza:
- Collocare l’apparecchio in locali protetti dal gelo.
- In locali dove sono presenti vapori aggressivi oppure polveri,
l’apparecchio deve funzionare indipendentemente dall’aria
del locale di installazione.
- L’apparecchio deve essere installato esclusivamente su di
una parete verticale e solida che ne sopporti in peso.
- Laparetenondeveesserecostituitadamaterialeinamma-
bile.
Rispettare le minime distanze di ingombro
per poter eseguire le operazioni di nor-
male manutenzione e pulizia.
Solo con kit ACS
C CALDA
F FREDDA

18
3.6 - ALLACCIAMENTO CONDOTTO SCARICO FUMI (per Caldaie a tiraggio forzato)
Per l’allacciamento del condotto scarico fumi sono
da rispettare le normative locali e nazionali
Nel caso di sostituzione di caldaie, sostituire
C13x C13
Pendenza verso l’entrata = 3%
LUNGHEZZA TOTALE (LAspirazione + LScarico)
COASSIALE Ø60/100 SDOPPIATO Ø80
DA [m] FINO A [m] DA [m] FINO A [m]
NA NA 1 + 1 40
(20A+20S)
COASSIALE Ø80/125 SDOPPIATO Ø60
DA [m] FINO A [m] DA [m] FINO A [m]
1 5 NA NA
Distanza tra condotto
entrata aria e uscita fumi:
min 250 mm - max 500
Terminali orizzontali di scarico e aspirazione di-
retti all’esterno mediante condotti di tipo coassiale
oppure di tipo sdoppiato.
C33x C33
LUNGHEZZA TOTALE (LAspirazione + LScarico)
COASSIALE Ø60/100 SDOPPIATO Ø80
DA [m] FINO A [m] DA [m] FINO A [m]
NA NA 0,5 + 0,5 40
(20A+20S)
COASSIALE Ø80/125 SDOPPIATO Ø60
DA [m] FINO A [m] DA [m] FINO A [m]
1 7 NA NA
Terminali verticali di scarico e aspirazione diretti
all’esterno mediante condotti di tipo coassiale op-
pure di tipo sdoppiato.
C53x C53
C53 NON AMMESSO C53
LUNGHEZZA TOTALE (LAspirazione + LScarico)
SDOPPIATO Ø80 SDOPPIATO Ø60
DA [m] FINO A [m] DA [m] FINO A [m]
1 + 1 40
(max 30 S) NA NA
Condotti di aspirazione aria comburente ed eva-
cuazione dei prodotti della combustione separati.
Questi condotti possono scaricare in zone a pres-
sione differenti
C43x C43
Sistema di canne fumarie collettive compren-
denteduecondotti,unoperl’aspirazionedell’aria
comburente e l’altro per l’evacuazione dei prodotti
dellacombustione,coassialioppuresdoppiati.
SEMPRE anche il condotto fumi.
Lacaldaiaèomologataperlecongurazionidisca-
rico sottoriportate:

19
Istruzioni per l’installazione
ITALIANO
B23P
LUNGHEZZA TOTALE ( LScarico)
SDOPPIATO Ø80
DA [m] FINO A [m]
1 30
Collegamento ad un condotto di evacuazione dei
prodotti della combustione verso l’esterno del lo-
cale, l’aria comburente è prelevata direttamente
nell’ambiente dove l’apparecchio è installato.
ATTENZIONE
LT lunghezza totale è il valore di rife-
rimento per il dimensionamento dei
condotti di AAspirazione e SScarico.
Sottraendo a LT i valori riferiti a curve* /
terminali* / prolunghe* si ottiene il valore:
se > 0 = OK-cong.POSSIBILE
se < 0 = NO-congurazioneERRATA
(*) Valori indicati nelle MT018/MT013 consultabili
sul sito.
C83x C83
Collegamento ad un terminale per il prelievo dell’a-
ria comburente e scarico fumi mediante camino
individuale o collettivo.
C93x C93
Collegamento aria/fumi mediante condotti coas-
sialinellocalecaldaia,emonoparetenellacanna
fumaria (aria comburente controcorrente nella
canna fumaria) NOTA!
Maggiori info nella sezione
‘‘Info Tecniche’’ alla pagina della
caldaia nel sito www.unicalag.it
C63x C63
Caldaia destinata ad essere collegata ad un siste-
ma di adduzione di aria comburente ed evacua-
zione dei prodotti della combustione approvato e
venduto separatamente.
ATTENZIONE:
La canna fumaria / camino deve esse-
re conforme alle norme vigenti.
ATTENZIONE:
per la tipologia di collegamento B23P il
locale segue le stesse normative d’in-
stallazione per le caldaie a tiraggio
naturale.
Nota bene:
Tali valori sono riferiti a scarichi
realizzati a mezzo di tubazioni rigide
e lisce originali UNICAL.

20

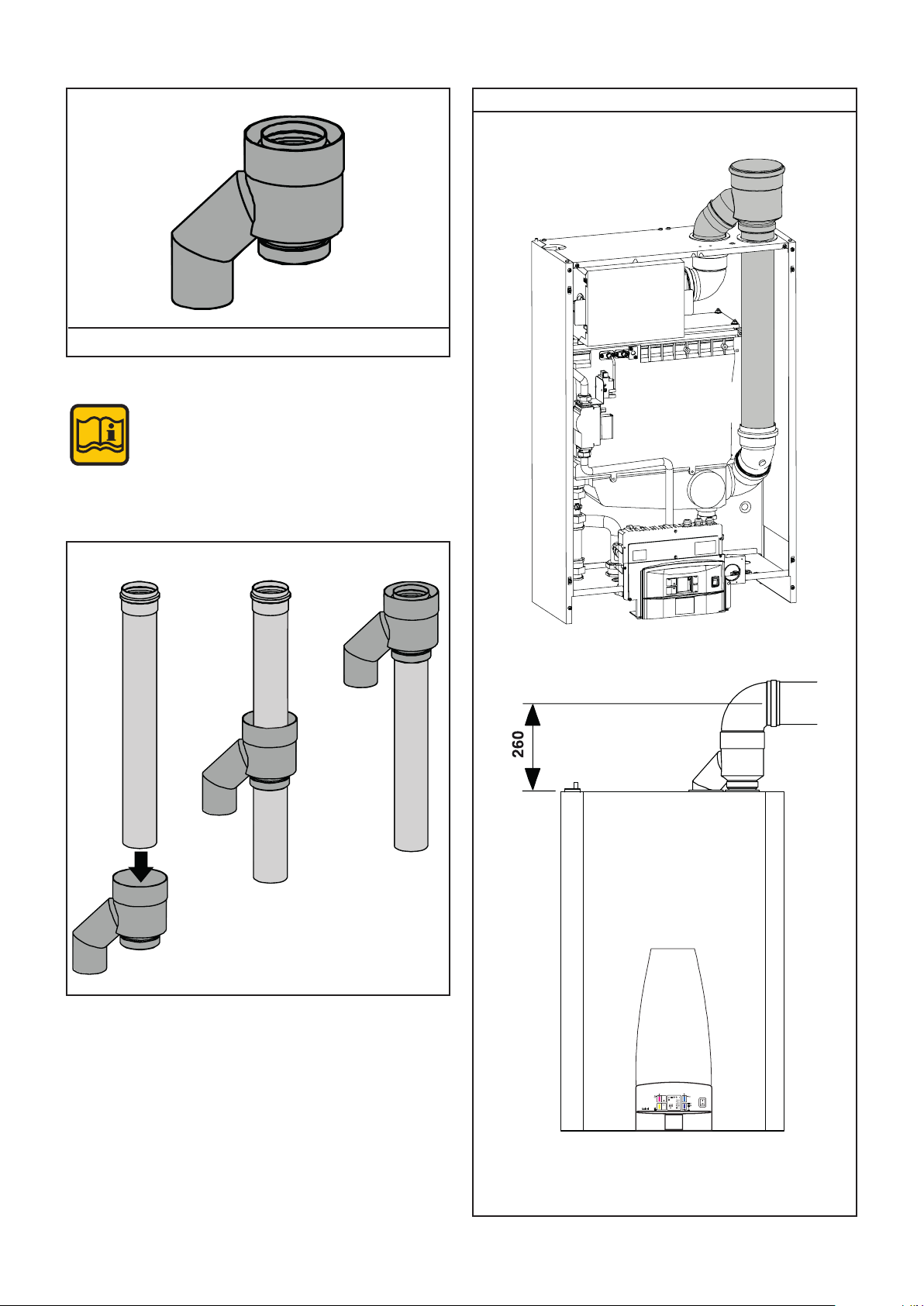

INFORMAZIONI GENERALI SUL SISTEMA DI SCARICO FUMI
1
00361255
Si consiglia di utilizzare solamente condotti di
scarico originali Unical.
E’ esclusa qualsiasi responsabilità contrattuale
ed extracontrattuale del fornitore per i danni
causati da errori nell’installazione e nell’uso e
comunque per inosservanza delle istruzioni date
dal costruttore stesso.
(+) Adattatore per sistemi coassiali 80/125
2 3
SISTEMA COASSIALE Ø 80/125
