2. Закрепите лицевую панель прибора на установленном корпусе,
проверив плотность прилегания крышки по отсутствию щелей;
3. Затяните сальники кабельных вводов.
Размещение колодок на плате и назначение клемм см. на рис.2.

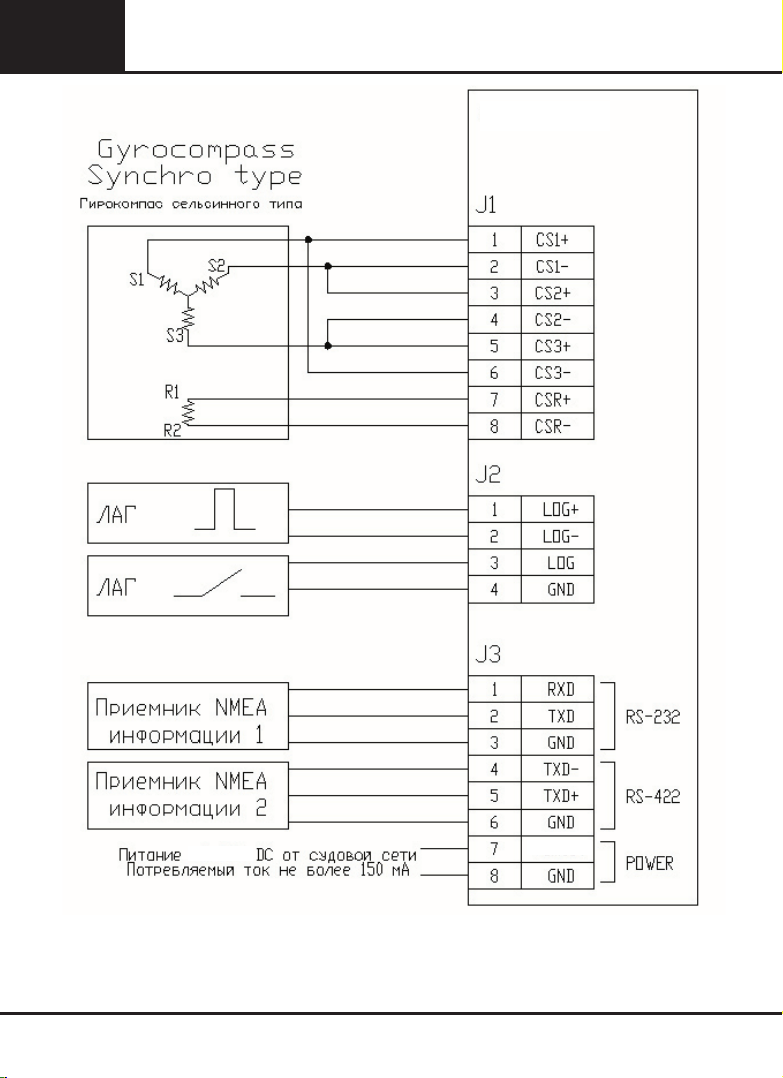

Схема для подключения источника питания, гирокомпаса, лага и
внешних потребителей указаны на схеме – рис.3, 4.
1. Входы для гирокомпаса.
Оба типа гирокомпаса, сельсинный и степперный (импульсный),
подключаются к одним и тем же оптоизолированным входам, имеющим
возможность изменения порога переключения.
Разъем J1
Входы: CS1-, CS1+, CS2-, CS2+, CS3-, CS3+, CSR-, CSR+.
1.1. Сельсинный гирокомпас.
Сельсинный компас подключается следующим образом:
- вывод обмотки 1 подключается к контактам CS1+, CS3-;
- вывод обмотки 2 подключается к контактам CS2+, CS1-;
- вывод обмотки 3 подключается к контактам CS3+, CS2-;
- вывод референсной обмотки подключается к контактам CSR+, CSR-
1.2. Степперный гирокомпас.
Степперный компас подключается следующим образом: все входы
со знаком “-” в обозначении соединяются вместе и подключаются к
общему проводу гирокомпаса (GND), а выходы компаса подключаются
на соответствующие входы “+” в обозначении.
2. Входы для лага.
2.1 Входы для лага с интерфейсом на “замыкающем” контакте.
Разъем J2
входы LOG, GND.
2.2 Вход для лага со степперным интерфейсом.
Вход оптоизолированный с возможностью изменения порога
переключения.
Разъем J2
входы LOG-, LOG+.
