unidrain 1001 Instructions for use

UK
DE
FI
CZ
SE
NO
DK
UK
DE
FI
CZ
SE
NO
DK
Construction guideline
Byggvägledning
Byggeveiledning
Rakennusohjeet
Byggevejledning
Einbauanleitung
1
Montážní návod

B C DA
DK
M K 7. 21/16 99
(Materiale og konstruktion
godkendelse)
VA 2.42/17897
(Teknisk godkendelse)
A Systembeskrivelse
1.0 - 1.4 System, Indbygningsvarianter, Komponenter, 10 - 15
Sådan samler du armatur og udløbshus,
Vedligehold/rengøring
B Montageanvisning
1.0 - 1.3 Beton 16 - 20
2.0 - 2.5 Træbjælkelag med spartellag 22 - 28
3.0 - 3.4 Træbjælkelag med gulvplade 30 - 35
C Vådrumssikring
1.0 - 1.6 Smøremembran 36 - 43
2.0 - 2.6 Membrandug 44 - 51
D Flisemontage
1.0 - 1.5 Forudsætninger, Montering af rammen, Montering af iser, 52 - 58
Fugning, Slutmontage, Stilrent design
Indholdsfortegnelse side
EN 1253
EN 1253
(Fælleseuropæisk
norm for gulvaøb)
Forudsætninger
Unidrain opfylder kravene i bygningsreglementet.
Unidrain er testet og godkendt til indbygning i alle typer gulvkonstruktioner til vådrum – såvel tung
konstruktion i beton som let konstruktion i træbjælkelag. Ved indbygning i træbjælkelag og andre lette
gulvkonstruktioner anbefales Unidrain montagesæt.
De viste konstruktioner er eksempler på vejledende byggemetoder. Byggemetoder og anvendte
materialer skal være egnede og godkendte til formålet. For detaljeret udførelse henvises i øvrigt til
leverandørernes anvisning.
Unidrains unikke konstruktion er patenteret i Europa (nr. 1287213) og patentanmeldt i en række lande
verden over. Unidrain er et registreret varemærke.
For mere information om godkendelser og certicering henvises til www.unidrain.dk
3

UK
B C DA
Prerequisites
Unidrain is tested and approved for internal tting in all types of oor structures for wet rooms, as well
as heavy concrete structures and in light-weight wooden oor joists. The Unidrain mounting set is
recommended for installation in wooden oor joists and other light-weight oor structures.
The following constructions are examples to help guide the installation. Reservations should be made
for local and national building codes.
The installation methods and materials used must be suitable and approved for the purpose. For more
detailed information, please consult the supplier.
Unidrain’s unique construction is patented in Europe (1287213) and awaiting patent approval in several
countries world-wide.
Unidrain is a registered trademark.
For more information about approvals and certication, please go to www.unidrain.com
Table of contents page
A Systemspecication
1.0 - 1.4 System, Installations variations, Components, 10 - 15
Assembly of drain units and outlet units,
Maintenance/cleaning
B Mounting instructions
1.0 - 1.3 Concrete 16 - 20
2.0 - 2.5 Wooden oor joists with poured oor 22 - 28
3.0 - 3.4 Wooden oor joists with oor plate 30 - 35
C Secure wet room
1.0 - 1.6 Lubrication membrane 36 - 43
2.0 - 2.6 Sheet membrane 44 - 51
D Tiletting
1.0 - 1.5 Requirements, Mounting of frame and tiles, 52 - 58
Grouting, Final assembly, Stylish design
EN 1253
EN1253
(Complies with European
standards for oor drains)
4

DE
B C DA
A Systemspecication
1.0 - 1.4 System, Installations variations, Components, 10 - 15
Assembly of drain units and outlet units,
Maintenance/cleaning
B Mounting instructions
1.0 - 1.3 Concrete 16 - 20
2.0 - 2.5 Wooden oor joists with poured oor 22 - 28
3.0 - 3.4 Wooden oor joists with oor plate 30 - 35
C Secure wet room
1.0 - 1.6 Lubrication membrane 36 - 43
2.0 - 2.6 Sheet membrane 44 - 51
D Tiletting
1.0 - 1.5 Requirements, Mounting of frame and tiles, 52 - 58
Grouting, Final assembly, Stylish design
Voraussetzungen
Unidrain entspricht den Anforderungen der deutschen Bauvorschriften, und ist für den Einbau in
allen Arten von Fußbodenkonstruktionen in Feuchträumen getestet und zugelassen – für schwere
Betonkonstruktionen ebenso, wie für Leichtkonstruktionen in Holzbalkenanlagen. Beim Einbau in Holz
und anderen Leichtkonstruktionen wird der Unidrain Montagesatz empfohlen.
Die gezeigten Konstruktionen sind Beispiele für empfohlene Baumethoden. Die Baumethoden und
verwendeten Materialien müssen für den jeweiligen Zweck geeignet und zugelassen sein. Hinsichtlich
der detaillierten Ausführung wird im Übrigen auf die Anleitungen der Lieferanten hingewiesen.
Weitere Informationen über Kennzeichnungen und Zertizierungen nden Sie auf www.unidrain.de
Die Unidrain Duschrinnensysteme erfüllen die Anforderungen der Europäischen Norm:
Inhaltsverzeichnis Seite
A Systembeschreibung
1.0 - 1.4 System, Einbauvarianten, Teile, 10 - 15
Zusammenbau von Armatur und Ablaufgehäuse,
Instandhaltung und Reinigung
B Montageanleitung
1.0 - 1.3 Beton 16 - 20
2.0 - 2.5 Holzbalkenanlage mit Spachtelschicht 22 - 28
3.0 - 3.4 Holzbalkenanlage mit Bodenplatte 30 - 35
C Feuchtraumsicherung
1.0 - 1.6 Verbundabdichtung 36 - 43
2.0 - 2.6 Abdichtungsfolie 44 - 51
D Fliesenverlegung
1.0 - 1.5 Voraussetzung, Montage des Rahmens, Verlegung der Fliesen, 52 - 58
Verfugung, Endmontage, Stilvolles Design
EN 1253
EN 1253
(Europäische Norm
für Bodenabläufe)
DIN 4109
(Norm für
Installationslärm)
DIN 4109
VDI 410 0
(Norm für
Installationslärm)
VDI 4100
SIA 181
(Norm für
Installationslärm CH)
SIA 181
5

SE
B C DA
Förutsättningar
Unidrain uppfyller kraven i Boverkets Byggregler, BBR.
Unidrain uppfyller Byggkeramikrådets branschregler för våtrum, BBV och är anpassad till Branschregler för
Säker Vatteninstallation.
Unidrain är testad och godkänd för inbyggnad i alla typer av golvkonstruktioner för våtrum – såväl tunga
konstruktioner i betong som lätta konstruktioner med träbjälklag. Vid inbyggnad i träbjälklag och andra lätta
konstruktioner bör Unidrain monteringssats användas.
Alla visade konstruktioner är exempel på vägledande byggmetoder.
De byggmetoder och material som används ska vara avsedda och godkända för ändamålet. För detaljerade
anvisningar hänvisas till vald leverantörs installations- och montageanvisningar.
I Sverige gäller särskilda systemgodkännande krav för väggnära golvbrunnar i kombination med specika
tätskiktsfabrikat. För godkända kombinationer och monteringsanvisningar för respektive tätskiktsfabrikat se
Byggkeramikrådets hemsida www.bkr.se eller på www.unidrain.se båda uppdateras fortlöpande.
Innehållsförteckning sidan
A Systembeskrivning
1.0 - 1.4 System, Varianter på inbyggnad, Komponenter, 10 - 15
Så här monteras avloppsarmatur och utloppshus,
Underhåll/rengöring
B Monteringsanvisning
1.0 - 1.3 Betong 16 - 20
2.0 - 2.5 Träbjälklag med avjämningsmassa 22 - 28
3.0 - 3.4 Konstruktionen uppfyller inte svenska byggregler 30 - 35
C Tätskiktssystem
1.0 - 1.6 Vätskebaserat, rollat tätskikt VTg och VTv enl. BBV 36 - 43
2.0 - 2.6 Folietätskikt VTgF och VTvF enl. BBV 44 - 51
D Montering av kakelplattor
1.0 - 1.5 Förutsättningar, Montering av ramen, Montering av kakel, 52 - 58
Fogning, slutmontering, Stilren design
0753
(Typgod-
kännande)
EN 1253
EN 1253
(Gemensam
europeisk norm för
golvavlopp)
(Denna produkt
är anpassad till
branschregler Säker
Vatten-installation.
Leverantören garanterar
produktens funktion om
branschreglerna och
monteringsanvisning följs.)
GVK
(Uppfyller GVKs
branschregler för tätskikt
i våtrum)
BBV
(Uppfyller Bygg-
keramikrådets
branschregler för
våtrum)
SC0028-09
Certieringsorgan
6

NO
B C DA
A Systembeskrivning
1.0 - 1.4 System, Varianter på inbyggnad, Komponenter, 10 - 15
Så här monteras avloppsarmatur och utloppshus,
Underhåll/rengöring
B Monteringsanvisning
1.0 - 1.3 Betong 16 - 20
2.0 - 2.5 Träbjälklag med avjämningsmassa 22 - 28
3.0 - 3.4 Konstruktionen uppfyller inte svenska byggregler 30 - 35
C Tätskiktssystem
1.0 - 1.6 Vätskebaserat, rollat tätskikt VTg och VTv enl. BBV 36 - 43
2.0 - 2.6 Folietätskikt VTgF och VTvF enl. BBV 44 - 51
D Montering av kakelplattor
1.0 - 1.5 Förutsättningar, Montering av ramen, Montering av kakel, 52 - 58
Fogning, slutmontering, Stilren design
Forutsetninger
Unidrain oppfyller kravene iht. norske lover; teknisk forskrift m/veiledning.
Unidrain oppfyller byggebransjens våtromsnorm 2007, BVN og er registrert hos Fagrådet for våtrom.
Unidrain er testet og godkjent for innbygging i alle typer gulvkonstruksjoner til våtrom – så vel tung
konstruksjon i betong som lett konstruksjon i trebjelkelag. Ved innbygging i trebjelkelag og andre lette
gulvkonstruksjoner anbefales Unidrains montasjesett.
De konstruksjonene som er vist er eksempler på veiledende byggemetoder.
Byggematerialene og materialene som brukes skal være egnet og godkjent for formålet. For mer
detaljert informasjon henviser vi for øvrig til leverandørenes anvisninger.
For mer informasjon om godkjenninger og sertisering henviser vi til www.unidrain.no
Innholdsfortegnelse side
A Systembeskrivelse
1.0 - 1.4 System, Innbyggingsvarianter, Komponenter, 10 - 15
Slik monterer du armatur og utløpshus,
Vedlikehold/rengjøring
B Monteringsanvisning
1.0 - 1.3 Betong 16 - 20
2.0 - 2.5 Trebjelkelag med sparkel 22 - 28
3.0 - 3.4 Trebjelkelag med gulvplate 30 - 35
C Våtromssikring
1.0 - 1.6 Smøremembran 36 - 43
2.0 - 2.6 Membranduk 44 - 51
D Fliselegging
1.0 - 1.5 Forutsetninger, Montering av rammen, Fliselegging, 52 - 58
Fuging, Sluttmontering, Stilrent design
42.110 av 2007
(Byggebransjens
våtromsnorm)
EN 1253
EN 1253
(Felleseuropeisk
norm for gulvavløp)
TG 2552
(Teknisk
Godkjenning)
PS 1125
(Produkt-
sertikat)
FFV
(Produktsertikat)
7

FI
B C DA
Vaatimukset
Unidrain täyttää Suomen rakennusviranomaisten märkätilavaatimukset.
Unidrain on testattu ja hyväksytty kaikenlaisiin märkätilojen lattiarakenteisiin: sekä massiivisiin
betonilattioihin että keveisiin puurakenteisiin. Käytettäessä puurakenteita ja muita keveitä
lattiaratkaisuja on suositeltavaa käyttää Unidrainin asennussarjaa.
Kuvissa näkyvät rakenteet ovat vain ohjeellisia rakennusmenetelmiä.
Rakennusmenetelmien ja käytettävien materiaalien on oltava tarkoituksenmukaisia ja hyväksyttyjä.
Lisätietoja on valmistajan ohjeessa.
Lisätietoja hyväksynnöistä ja sertioinneista on osoitteessa www.unidrain.
Sisällysluettelo sivu
A Järjestelmän kuvaus
1.0 - 1.4 Järjestelmä, Asennusvaihtoehdot ja osat, 10 - 15
Näin kalusteet ja lattiakaivo asennetaan,
Kunnossapito ja puhdistaminen
B Asennusohjeet
1.0 - 1.3 Betoni 16 - 20
2.0 - 2.5 Puukoolaus ja massakerros 22 - 28
3.0 - 3.4 Puukoolaus ja lattialevy 30 - 35
C Kosteuseristys
1.0 - 1.6 Siveltävä vedeneriste 36 - 43
2.0 - 2.6 Kangaskalvo 44 - 51
D Laatoittaminen
1.0 - 1.5 Edellytykset, Kehyksen asentaminen, Laattojen asentaminen, 52 - 58
Saumaus, Loppuasennus, Tyylikäs muotoilu
0328808/0328708
(Hyväksytty tuote)
EN 1253
EN 1253
(Yleiseurooppalainen
lattiakaivonormi)
8

CZ
B C DA
A Järjestelmän kuvaus
1.0 - 1.4 Järjestelmä, Asennusvaihtoehdot ja osat, 10 - 15
Näin kalusteet ja lattiakaivo asennetaan,
Kunnossapito ja puhdistaminen
B Asennusohjeet
1.0 - 1.3 Betoni 16 - 20
2.0 - 2.5 Puukoolaus ja massakerros 22 - 28
3.0 - 3.4 Puukoolaus ja lattialevy 30 - 35
C Kosteuseristys
1.0 - 1.6 Siveltävä vedeneriste 36 - 43
2.0 - 2.6 Kangaskalvo 44 - 51
D Laatoittaminen
1.0 - 1.5 Edellytykset, Kehyksen asentaminen, Laattojen asentaminen, 52 - 58
Saumaus, Loppuasennus, Tyylikäs muotoilu
9
O Systému
Odtokový systém Unidrain vyhovuje normě ČSN EN 1253 pro podlahové vpusti a střešní vtoky.
Tento systém byl testován a je schválen do všech typů podlahových konstrukcí, a to jak pro těžké
železobetonové, tak i lehké, dřevěné nosníkové, pro které je zvláště doporučen.
Uvedená konstrukční řešení ukazují možné příklady, jak systém instalovat.
Během instalace musí být ovšem dodrženy místní stavební předpisy a směrnice.
Pro detaily ohledně instalace kontaktujte dodavatele.
Bližší informace, osvědčení a certikáty naleznete na www.unidrain.cz
Obsah strany
A Popis systému
1.0 - 1.4 Systém, Možnosti instalace, Součásti, 10 - 15
Jak instalovat žlab a odtokovou komoru,
Údržba/čištění
B Návodnamontáž
1.0 - 1.3 Beton 16 - 20
2.0 - 2.5 Dřevěné podlahové nosníky s litou podlahou 22 - 28
3.0 - 3.4 Dřevěné podlahové nosníky s podlahovou deskou 30 - 35
C Zabezpečenívlhkémístnosti
1.0 - 1.6 Izolace stěrkou 36 - 43
2.0 - 2.6 Izolace pomocí izolačního pásu 44 - 51
D Obkladyadlažby
1.0 - 1.5 Požadavky, Instalace rámečku, Obklady a dlažby, 52 - 58
Betonová zálivka, Závěrečná montáž, Elegantní provedení
EN 1253
ČSN EN 1253
(evropská norma pro
podlahové vpusti a střešní
vtoky)

UK
DE
FI
CZ
SE
NO
DK
A.1
 Systemspecication
1.0 - 1.4 System, Installations variations, Components,
Assembly of drain units and outlet units,
Maintenance/cleaning
Systembeskrivning
1.0 - 1.4 System, Varianter på inbyggnad, Komponenter,
Så här monteras avloppsarmatur och utloppshus,
Underhåll/rengöring
Systembeskrivelse
1.0 - 1.4 System, Innbyggingsvarianter, Komponenter,
Slik monterer du armatur og utløpshus,
Vedlikehold/rengjøring
Järjestelmän kuvaus
1.0 - 1.4 Järjestelmä, asennusvaihtoehdot ja osat,
Näin kalusteet ja lattiakaivo asennetaan,
Kunnossapito ja puhdistaminen
Systembeskrivelse
1.0 - 1.4 System, Indbygningsvarianter, Komponenter,
Sådan samler du armatur og udløbshus,
Vedligehold/rengøring
Systembeschreibung
1.0 - 1.4 System, Einbauvarianten, Teile,
Zusammenbau von Armatur und Ablaufgehäuse,
Instandhaltung und Reinigung
10
Popis systému
1.0 - 1.4 Systém, Možnosti instalace, Součásti,
Jak instalovat žlab a odtokovou komoru,
Údržba/čištění

A
C
B
D
UK
DE
FI
CZ
SE
NO
DK
A.1.0

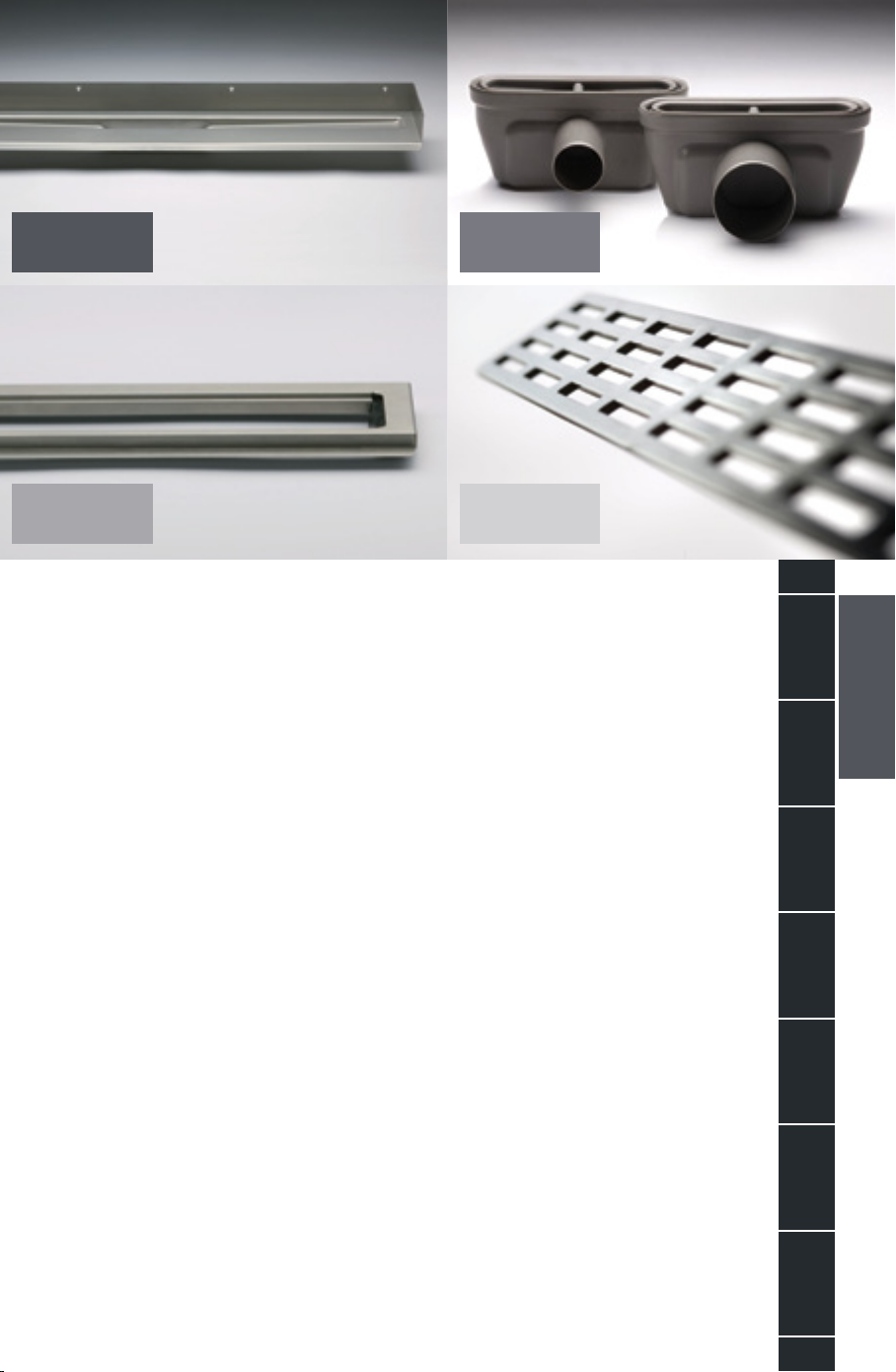

<Systemspecication>System
Drain units (A) in lengths ranging from 300 to 1200 mm (and 200-mm corner models). Outlet units (B)
with 32-, 50- and 75-mm horizontal or vertical outlets and with side inlet and removable water trap.
Frames (C): 8-, 10- or 12-mm height for all types of tiles/clinkers. Grates (D) in ve designs for linear
systems to designs with corner systems. Strainers (accessory) facilitate cleaning.
<Systembeskrivning>System
Avloppsarmatur (A) i längder från 300 till 1200 mm (samt hörnmodell 200 mm). Utloppshus (B) med
32, 50 samt 75 mm vågrätt eller lodrätt utlopp samt sidoinlopp och urtagbart vattenlås. Ramar (C):
8, 10 eller 12 mm höjd för alla typer av kakel/klinker. Galler (D) i fem olika utförande för linjesystem
samt två utföranden för hörnsystem. Hårsil (tillbehör) underlättar rengöring. För andra ramhöjder och
gallerdesigner se HighLine sortimentet.
<Systembeskrivelse>System
Avløpsarmaturer (A) i lengder fra 300 til 1200 mm (samt 200 mm hjørnemodell). Utløpshus (B) med 32,
50 samt 75 mm vannrett eller loddrett utløp samt med anboring. Vannlås som kan taes ut. Rammer (C):
8, 10 eller 12 mm høyde til alle typer iser/klinker. Rist (D) i fem design til linjesystem samt to design til
hjørnesystem. Hårsil (tilbehør) forenkler rengjøringen.
<Järjestelmänkuvaus>Järjestelmä
Lattiakaivokalusteet (A) pituudeltaan 300-1200 mm (ja 200 mm:n kulmamalli). Viemärikaivo (B), jossa
32, 50 tai 75 mm:n vaaka- tai pystysuora liitäntä sivuliitännät ja irrotettava vesilukko. Kehykset (C):
8, 10 tai 12 mm:n korkeus kaikentyyppisiä laattoja tai klinkkereitä varten. Ritilä (D): viisi vaihtoehtoa
kourujärje-stelmään sekä kaksi mallia kulmajärjestelmää varten. Nukkasihti (lisävaruste) helpottaa
puhdistamista.
<Systembeskrivelse>System
Aøbsarmaturer (A) i længder fra 300 til 1200 mm (samt 200 mm hjørnemodel). Udløbshuse (B) med 32,
50 samt 75 mm vandret eller lodret udløb samt sideindløb og udtagelig vandlås. Rammer (C): 8, 10 eller
12 mm højde til alle typer iser/klinker. Rist (D) i fem design til liniesystem samt to design til hjørnesystem.
Trævlesi (tilbehør) forenkler rengøring.
<Systembeschreibung>System
Ablaufarmaturen (A) in Längen von 300 bis 1200 mm (sowie 200 mm Eckmodell). Ablaufgehäuse
(B) mit 32, 50 sowie 75 mm waagerechtem oder senkrechtem Ablauf sowie Seiteneinlauf und
herausnehmbarem Geruchsverschluss. Rahmen (C): 8, 10 oder 12 mm Höhe für alle Arten von Fliesen
oder Steinfußböden. Rost (D) in fünf Ausführungen für das Liniensystem sowie zwei Ausführungen für
das Ecksystem. Flusensieb (Zubehör, ohne Abb.) zurj leichtenen Reinigung.
11
<Popissystému>Systém
Odvodňovací žlaby (A) v délkách od 300 do 1200 mm (a 200 mm rohové modely), odtokové komory
(B) s 32, 50 a 75 mm bočními, stranovými nebo spodními výpustmi a se stranovou vpustí (jedna nebo
dvě) a vyjímatelným sifonem, rámečky (C): výška 8, 10 nebo 12 mm (případně i 22 mm) pro většinu
typů obkládaček a dlažeb, rošty (D) v pěti standardních provedeních pro lineární systémy a ve dvou
provedeních pro rohové systémy. Sítka (příslušenství, nejsou vyobrazena) usnadňující čištění.

UK
DE
FI
CZ
SE
NO
DK
A.1.1
1001
1004
110 0
1002
1003
2001
<Systemspecication>Installationsvariations
1001: niche with three walls
1002: niche with two walls, open/glass on right
1003: niche with two walls, open/glass on left
1004: niche/open bathroom distance to walls
1100: module system
2001: for the corner in niche
<Systembeskrivning>Varianterpåinbyggnad
1001: nisch med tre väggar
1002: nisch med två väggar, öppning/glas till höger
1003: nisch med två väggar, öppning/glas till vänster
1004: nisch/badrum med avstånd till sidovägg
1100: modulsystem
2001: för hörn i dusch
<Systembeskrivelse>Innbyggingsvarianter
1001: nisje med tre vegger
1002: nisje med to vegger, åpen/glass til høyre
1003: nisje med to vegger, åpen/glass til venstre
1004: nisje/bad med avstand til sidevegger
1100: modulsystem
2001: til hjørne i nisje
<Järjestelmänkuvaus>Asennusvaihtoehdot
1001: kolmella seinällä varustettu suihkutila
1002: suihkutila kahdella seinällä ja avoin/lasia oikealle
1003: suihkutila kahdella seinällä ja avoin/lasia vasemmalle
1004: avoimeen suihkutilaan / kylpyhuoneeseen
1100: moduulijärjestelmä
2001: suihkutilan kulmaan
<Systembeskrivelse>Indbygningsvarianter
1001: niche med tre vægge
1002: niche med to vægge og åben/glas til højre
1003: niche med to vægge og åben/glas til venstre
1004: niche/baderum med afstand til sidevægge
1100: modulsystem
2001: til hjørnet i niche
<Systembeschreibung>Einbauvarianten
1001: Dusche mit drei Wänden
1002: Dusche mit zwei Wänden, offen/Glas rechts
1003: Dusche mit zwei Wänden, offen/Glas links
1004: Dusche/offenem Bad mit Abstand zu den Seitenwänden
1100: Modulsystem
2001: für Ecklösungen
12
<Popissystému>Možnostiaplikace
1001: odtokový žlab pro niku se třemi svislými stěnami
1002: odtokový žlab pro niku se dvěma svislými stěnami (levý)
1003: odtokový žlab pro niku se dvěma svislými stěnami (pravý)
1004: odtokový žlab pro volné umístění k zadní stěně
1100: modulový systém
2001: rohový odtokový žlab

3
1
4
2
5
UK
DE
FI
CZ
SE
NO
DK
A.1.2
<Systemspecication>Components
1. Drain unit
2. Outlet
3. Frame
4. Grater
5. Strainer (accessory)
<Systembeskrivning>Komponenter
1. Avloppsarmatur
2. Utloppshus
3. Ram
4. Galler
5. Hårsil (tillbehör)
<Systembeskrivelse>Komponenter
1. Avløpsarmatur
2. Utløpshus
3. Ramme
4. Rist
5. Hårsil (tilbehør)
<Järjestelmänkuvaus>Osat
1. Lattiakaivokaluste
2. Viemärikaivo
3. Kehys
4. Ritilä
5. Nukkasihti (lisävaruste)
<Systembeskrivelse>Komponenter
1. Aøbsarmatur
2. Udløbshus
3. Ramme
4. Rist
5. Trævlesi (tilbehør)
<Systembeschreibung>Teile
1. Ablaufarmatur
2. Ablaufgehäuse
3. Rahmen
4. Rost
5. Flusensieb (Zubehör)
13
<Popissystému>Součásti
1. Odtokový žlab
2. Odtoková komora
3. Rámeček
4. Rošt
5. Sítko (příslušenství)

UK
DE
FI
CZ
SE
NO
DK
A.1.3
<Systemspecication>Assemblyofdrainunitsandoutletunits
1. Remove water trap before mounting
2. Mount outlet units using a lubricant
3. From here, follow the instructions in this manual
<Systembeskrivning>Såhärmonterasarmaturochutloppshus
1. Vattenlåset tas ut före montering
2. Utloppshuset monteras – använd smörjmedel
3. Följ därefter instruktionerna i denna manual
<Systembeskrivelse>Slikmontererduarmaturogutløpshus
1. Vannlåsen taes ut før montering
2. Utløpshuset monteres – bruk smøremiddel
3. Følg så instruksjonen i denne håndboken
<Järjestelmänkuvaus>Näinkalusteetjalattiakaivoasennetaan
1. Vesilukko irrotetaan ennen asennusta
2. Viemärikaivo asennetaan, käytä voiteluainetta
3. Noudata tätä ohjetta
<Systembeskrivelse>Sådansamlerduarmaturogudløbshus
1. Vandlåsen tages ud inden montering
2. Udløbshus monteres – brug smøremiddel
3. Følg derpå instruktionen i denne manual
<Systembeschreibung>ZusammenbauvonArmaturundAblaufgehäuse
1. Vor der Montage den Geruchsverschluss herausnehmen
2. Ablaufgehäuse montieren – Gleitmittel verwenden
3. Dann den Anleitungen dieses Handbuches folgen
14
<Popissystému>Montážodtokovýchžlabůakomor
1. Před montáží vyjměte z odtokové komory sifon (pokud se jedná o komoru se sifonem)
2. Komoru nasuňte na odtokový žlab; použijte lubrikantu (např. mýdlovou vodu), aby se zabránilo
poškození těsnění na vnitřním obvodu komory
3. Dále se striktně řiďte instrukcemi uvedenými v tomto návodu od strany 16

UK
DE
FI
CZ
SE
NO
DK
A.1.4
<Systemspecication>Maintenance/cleaning
Clean all parts with an all-purpose cleaner. Decalcify using a general, household deliming agent. The
grate and various water traps are easy to remove and clean. The polished stainless steel surfaces may
need occasional polishing with a scouring agent or scouring pad.
<Systembeskrivning>Underhåll/rengöring
Alla delar rengörs med vanliga rengöringsmedel. Eventuell avkalkning görs med vanliga
avkalkningsmedel som är avsedda för hushållsanvändning. Galler och det urtagbara vattenlåset är
enkla att ta upp och rengöra. De slipade stålytorna rengöres med ett icke slipande rengöringsmedel.
Se vidare instruktion i Drift- och skötselinstruktion på www.unidrain.se
<Systembeskrivelse>Vedlikehold/rengjøring
Alle deler rengjøres med alminnelige rengjøringsmidler. Avkalk ev. med alminnelige avkalkningsmidler
beregnet til husholdningsbruk. Risten og den demonterbare vannlåsen er enkle å ta opp og rengjøre.
De slipte ståloveratene kan eventuelt friskes opp med et skuremiddel eller en skuresvamp.
<Järjestelmänkuvaus>Kunnossapitojapuhdistaminen
Kaikki osat pestään tavallisilla puhdistusaineilla. Kalkki poistetaan tavallisella kotikäyttöön tarkoitetulla
kalkinpoistoaineella. Ritilä ja irrotettava vesilukko on helppo poistaa puhdistamista varten.
Hiotut teräspinnat voidaan kiillottaa hankausaineella tai hankaustyynyllä.
<Systembeskrivelse>Vedligehold/rengøring
Alle dele rengøres med almindelige rengøringsmidler. Afkalk evt. med almindelige afkalkningsmidler
beregnet til husholdningsbrug. Risten og den adskillelige vandlås er nemme at tage op og rengøre.
De slebne ståloverader kan eventuelt opfriskes med et skuremiddel eller en skuresvamp.
<Systembeschreibung>InstandhaltungundReinigung
Alle Teile mit gewöhnlichen Reinigungsmitteln reinigen. Evtl. mit gewöhnlichen Entkalkungs-mitteln für
den Gebrauch in Haushalten entkalken. Rost und Geruchsverschluss sind leicht heraus zu nehmen und
zu reinigen. Die gebürsteten Stahloberächen können evtl. mit Scheuermittel oder Scheuerschwamm
aufgefrischt werden.
15
<Popissystému>Údržba/čištění
Všechny díly čistěte univerzálním čisticím prostředkem. Odstraňování případně vzniklého
vodního kamene provádějte univerzálním prostředkem běžně používaným v domácnosti. Rošt a sifony
lze snadno vyjmout a vyčistit. Povrchy dílů z leštěné nerezavějící oceli je nutné občas vyleštit čisticím
prostředkem nebo čisticí houbou.

UK
DE
FI
CZ
SE
NO
DK
B.1
Mounting instructions
1.0 - 1.3 Concrete
Monteringsanvisning
1.0 - 1.3 Betongbjälklag
Monteringsanvisning
1.0 - 1.3 Betong
Asennusohjeet
1.0 - 1.3 Betoni
Montageanvisning
1.0 - 1.3 Beton
Montageanleitung
1.0 - 1.3 Beton
16
 Montážnínávod
1.0 - 1.3 Beton

A
B
UK
DE
FI
CZ
SE
NO
DK
B.1.0
<Concrete>Construction
Floor: concrete (A) on a stable poured foundation with base (B) in concrete etc. which slopes towards
the drain. Walls: masonry or minor partition with sheathing.
<Betongbjälklag>Konstruktion
Golv: betong (A) på stabilt gjutunderlag med avjämningsskikt (B) i betong. Vid nyproduktion av
bottenplatta/bjälklag rekommenderar vi att man gör en ursparing i betongplattan och monterar
avloppsarmaturen med utloppshus i efterhand
<Betong>Konstruksjon
Gulv: betong (A) på stabilt støpeunderlag med avretningslag (B) i betong e.l. utført med fall mot
avløpet. Vegger: murte vegger eller lettvegger platelagt for våtrom.
<Betoni>Rakenne
Lattia: Betonia (A) vakaalla valualustalla, tasoituskerros (B) esimerkiksi betonia, kaato lattiakaivoa
kohden. Seinät: Muuratut tai kevyet väliseinät, jossa laattapinnoitus märkätilan puolella.
<Beton>Konstruktion
Gulv: beton (A) på stabilt støbeunderlag med afretningslag (B) i beton e.l. udført med fald mod
aøbet. Vægge: muret eller let skillerum med pladebeklædning til vådrum.
<Beton>Konstruktion
Boden: Beton (A) auf stabiler Gussunterlage mit Estrich (B) aus Beton o. ä. mit Gefälle zum Ablauf hin.
Wände: gemauert oder leichte Abtrennung mit Plattenverkleidung zum Feuchtraum.
17
<Beton>Konstrukce
Podlaha: litý beton (A) na stabilním základě s betonovým potěrem (B) se spádem k vpusti. Stěny: zdivo
nebo lehká příčka s obkladem.

UK
DE
FI
CZ
SE
NO
DK
B.1.1
<Concrete>Placementandinstallation
Position the unit level and fasten with the wall ange ush against the walls and with the oor ange at
a height corresponding to the upper surface of the oor construction (bottom side of tiles). Use Ø 4 mm
at-head screws.
<Betongbjälklag>Placeringochmontering
Avloppsarmaturen placeras vågrätt i den nivå där tätskiktet ska ligga och skruvas fast i väggarna med
bifogade skruvar.
<Betong>Placeringogmontage
Armaturet plasseres i vater og skrues fast med veggensene helt tett mot veggene og der gulvensens
nivå svarer til oversiden av gulvkonstruksjonen (undersiden av isene). Bruk Ø 4 mm skruer med att
hode.
<Betoni>Sijaintipaikanvalitseminenjaasentaminen
Kaluste asetetaan vaakasuoraan ja kiinnitetään ruuvaamalla seinälaippojen avulla kiinni seiniin.
Lattialaipan on tultava lattiarakenteen päälle laattojen alle. Käytä Ø 4 mm:n tasakantaisia ruuveja.
<Beton>Placeringogmontage
Armaturet placeres i vater og fastskrues med vægangerne helt tæt mod væggene, og hvor
gulvangens niveau svarer til oversiden af gulvkonstruktionen (undersiden af iser). Brug Ø 4 mm
adhovede skruer.
<Beton>PlatzierungundMontage
Die Armatur wird waagerecht ausgerichtet und mit den Wandanschen ganz dicht an der Wand
festgeschraubt; das Niveau des Bodenansches uchtet mit der Oberseite der Bodenkonstruktion
(Unterseite der Fliesen). Senkkopfschrauben Ø 4 mm verwenden.
18
<Beton>Umístěníamontáž
Žlab umístěte vodorovně do stanovené výšky – horní povrch podlahové konstrukce = spodní strana
dlažby a tato musí být v rovině s podlahovou přírubou – upevněte jej ke stěně pomocí šroubů
procházejících otvory ve stěnových přírubách. Použijte šrouby se zápustnou hlavou Ø 4 mm.

A
UK
DE
FI
CZ
SE
NO
DK
B.1.2
<Concrete>Pouringroughconcrete
Brace the outlet unit (A) and check the positioning of the drain unit. Pour the rough concrete to a
suitable thickness. Pour the concrete fully under the drain unit and up against the back wall.
The outlet unit should be enveloped.
<Betongbjälklag>Gjutningavgrovbetong
Utloppshuset understöds (A) och avloppsarmaturens placering kontrolleras. Grovbetongen gjuts
i lämplig tjocklek. Grovbetongen ska komma helt in under avloppsarmaturen och upp mot den
bakomvarande väggen.
Utloppshuset ska gjutas in.
<Betong>Støpingavråbetong
Støtt opp under utløpshuset (A) og kontroller plasseringen av armaturet. Råbetongen støpes ut
i passende lagtykkelse. Råbetongen skal føres helt inn under armaturet opp mot bakveggen.
Utløpshuset skal være helt støpt inn.
<Betoni>Betoninvalaminen
Viemärikaivo tuetaan (A), ja kalusteen sijoituspaikka tarkistetaan. Betoni valetaan oikean paksuisena
kerroksena. Betonia tulee kalusteen alle takaseinään saakka.
Valun on ulotuttava viemärikaivon ympärille.
<Beton>Støbningafråbeton
Udløbshuset understøttes (A) og armaturets placering kontrolleres. Råbeton udstøbes i passende
lagtykkelse. Råbetonen føres helt ind under armaturet op mod bagvæggen.
Udløbshuset skal være omstøbt.
<Beton>Rohgussbeton
Das Ablaufgehäuse wird abgestützt (A) und die Ausrichtung der Armatur kontrolliert. Der Rohbeton
wird in passender Schichtdicke gegossen. Der Beton wird ganz unter die Armatur und zur Wand hin
gegossen.
Das Ablaufgehäuse muss eingegossen sein.
19
<Beton>Litíhrubéhobetonu
Podložte odtokovou komoru (A) a ještě jednou zkontrolujte umístění odtokového žlabu. Vylijte podlahu
do odpovídající tloušťky. Vrstva betonu musí být pod celým odtokovým žlabem a musí dosahovat až k
zadní zdi.
Odtoková komora musí být dokonale obalena betonem.

A
B
UK
DE
FI
CZ
SE
NO
DK
B.1.3
<Concrete>Pouringthebase
Pour the base with a slope of 5 to 10‰ towards the drain unit such the height at the drain is exactly
ush with the oor ange (A). Ensure that the base is poured to completely ll all the space underneath
the unit (B). Remove any residual concrete from the drain unit and outlet unit.
<Betongbjälklag>Utläggningavavjämningsskikt
Avjämningsmassan läggs ut med 5-10‰ fall mot avloppsarmaturen. Avjämningsmassan ska
fylla ut utrymmet under avloppsarmaturen. Ovansida avjämningsmassa ska ligga i nivå med
avloppsarmaturens tätskiktsäns. Rengör avloppsarmatur och utloppshus från eventuella gjutrester.
<Betong>Utleggingavavretningslag
Avretningslaget legges ut med ca. 5-10‰ fall mot avløpsarmaturet i en høyde som svarer nøyaktig til
oversiden av gulvensen (A). Avretningslaget skal føres helt inn under armaturet (B) slik at hulrommet er
fylt ut. Fjern eventuelle betongrester fra armaturet og utløpshuset.
<Betoni>Tasoituskerros
Tasoituskerrokseen tehdään noin 5–10‰:n kaato lattiakaivokalustetta kohden. Kerroksen yläpintaa
on oltava tarkalleen lattialaipan (A) yläpinnan tasolla. Tasoituskerros viedään kalusteen (B) alle, jotta
aukko täyttyy. Poista mahdolliset valujäämät kalusteesta ja viemärikaivosta.
<Beton>Udlægningafafretningslag
Afretningslaget udlægges med ca. 5-10‰ fald mod aøbsarmaturet i en højde svarende præcis
til oversiden af gulvangen (A). Afretningslaget føres helt ind under armaturet (B), så hulrummet er
udfyldt. Afrens armatur og udløbshus for eventuelle støberester.
<Beton>VerlegungdesEstrichs
Der Estrich wird mit einem Gefälle von 5-10‰ zur Ablaufarmatur hin verlegt, in einer Höhe, die genau
der Oberseite des Bodenansches (A) entspricht Der Estrich ist ganz unter die Armatur (B) zu führen, so
dass der Hohlraum aufgefüllt wird. Armatur und Ablaufgehäuse sind von eventuellen Betonresten zu
reinigen.
20
<Beton>Nanášení(lití)betonovéhopotěru
Potěr proveďte se sklonem 5 až 10‰ směrem k odtokovému žlabu tak, aby výška odvodňované plochy
u žlabu přesně lícovala s podlahovou přírubou. Přesvědčte se, zda je podklad vylitý tak, aby zcela
zaplnil veškerý prostor pod žlabem (B). Odstraňte veškerý přebytečný beton z vrchní části odtokového
žlabu a z komory.

UK
DE
FI
CZ
SE
NO
DK
B.2
Mounting instructions
2 .0 - 2.5 Wooden oor joists with poured oor
Monteringsanvisning
2 .0 - 2.5 Träbjälklag med avjämningsmassa
Monteringsanvisning
2 .0 - 2.5 Trebjelkelag med sparkel
Asennusohjeet
2 .0 - 2.5 Puukoolaus ja massakerros
Montageanvisning
2 .0 - 2.5 Træbjælkelag med spartellag
Montageanleitung
2 .0 - 2.5 Holzbalkenanlage mit Spachtelschicht
22
 Montážnínávod
2 .0 - 2.5 Dřevěné nosníky s litým betonovým potěrem
