unidrain KVADRAT User manual

KVADRAT
DK | MONTERINGSVEJLEDNING
UK | INSTALLATION GUIDE
DE | EINBAUANLEITUNG

A
B
C
D
E
DK | OVERSIGT
UK | OVERVIEW
DE | ÜBERSICHT
DK | DIMENSIONER
UK | DIMENSIONS
DE | ABMESSUNGEN
DK
A Rist
B Ramme eller Custom Panel
C Vandlås
D Armatur
E Udløbshus
UK
A Grating
B Frame or custom panel
C Water trap
D Drain unit
E Outlet housing
DE
A Rost
B Rahmen oder Custom Paneel
C Geruchsverschluss
D Armatur
E Ablaufgehäuse
DK | TILBEHØR: Højdejustérbare fødder til beton (140 -220 mm)
UK | ACCESSORY: Height adjustable feet for concrete (140 -220 mm)
DE | ZUBEHÖR: Höhenverstellbare Füße für Beton (140 -220 mm)
153
(L)
(L)
(R)
99
153
Plan/Plan/Draufsicht
Front Opstalt/Front Elevation/Frontansicht
Side Opstalt/Side Elevation/Seitenansicht
107
75
70
314
314
Ø 75
Ø 50
314
314
Ø 50
45
Ø 110
157
94
62
107
75 70
314
314
ø 75
ø 50
157
314
314
Ø 50
45
Ø 110
157
94
62
DK | 10 mm Højdejustering
UK | 10 mm Height adjustment
DE | 10 mm Höhenverstellung
Kvadrat 8011.0000
Kvadrat 8012.0000

4
DK
FORUDSÆTNINGER
Montage af selve afløbsarmatur og rørinstallation skal udføres
af en autoriseret VVS montør.
Afstanden mellem afløbsarmaturet og faste vægge skal være minimum 150 mm.
Vær opmærksom på at overholde gældende lokal lovgivning ved montage i vådrum.

6
DK
DK
2
5
4
Udløbshuset sættes på
afløbsarmaturet.
Sidder udløbshuset allerede
på - gå til trin 3.
Bemærk: Eventuelle
sideindløbsrør må maksimum
indføres med 50 mm i dybden.
Sideindløbets rørdiameter er
50 mm.
3 gumminipler medfølger for
rørtilslutning:
1x32 mm og 2x40 mm.
NB! De viste grå rør og den grå
muffe medfølger ikke.
1 3Gummipakning smøres.
Skal sideindløbene anvendes
- slås ”væggen” ud med 3-4
slag rundt langs
inderkanten med en
hammer og en fladhoved
skruetrækker/mejsel.
Vandlåsen dækker ikke
sideindløb.
SIDEINDLØBFORBEREDELSE

8
DK
8
Vandlåsen er her vist skilt ad
og sammen med topringen,
som sikrer den rette position i
armaturet.
10
Gummipakningen sikrer
en fleksibel løsning - hvor
afløbsarmaturet kan vippes
og justeres op og ned med
8 - 10 mm.
11 Afløbsarmaturet’s position
kontrolleres med et vaterpas.
7
12
139
Støbning af betondæk
Bemærk: Det er vigtigt, at
afløbsarmaturet understøttes
grundigt af beton hele vejen
rundt.
Når betonen er tør (grå-hvid
i farven) kan de næste trin
påbegyndes.
Kontakt betonleverandøren
for nøjagtig tørretid.
Vandlåsen med topringen
påmonteret i afløbsarmaturet
Den medfølgende vandlås
monteres i afløbsarmaturet
og fyldes med vand for at
ungå uønsket lugt under
byggefasen.
RØRINSTALLATION STØBNING
6
Der etableres en
rørinstallation med minimum
2% fald.
Bemærk: At alle afløbsrør
altid skal fastgøres grundigt.
Kvadrat afløbets udløbsrør er
75 mm i diameter

10
DK
15
16
17
14
Tilpas armeringsbåndene i
længden. Husk at rense stål
overfladen inden membranen
påføres.
Bemærk: følg altid
vådrumsleverandørens
specifikke anvisninger for
anvendelse.
Armeringsbånd monteres
omkring alle 4 sider og
nedlægges/forsejles i
vådrumsmembranen.
Bemærk: vådrumsmembran
og armeringsbånd skal
overlappe afløbsarmaturet
med minimum 40 mm.
[EN1253]
En grundig vådrumsmembran
med fuld dækning anbefales
uanset konstruktion.
Bemærk: gældende nationale
vådrumsregler samt
vådrumsleverandørens
specifikke anvisninger skal
altid følges som et minimum.
Betonoverfladen grundes
med en betonprimer, som
lukker overfladen og sikrer
bedre hæftning.
Bemærk: ståloverfladen på
afløbsarmaturet må ikke
primes/grundes.
VÅDRUMSMEMBRAN FLISERAMME
19
Fliserammen afkortes i
længden, så den passer til
fliselaget* (flisetykkelsen
inklusiv fliselim).
Rille 2 = 6 - 8 mm *fliselag
Rille 3 = 10 -12 mm *fliselag
Rille 4 = 14 - 16 mm *fliselag
Rille 5 = 18 - 20 mm *fliselag
osv.
18
ClassicLine fliseramme
med tilhørende gummi-
pakning er i sine fulde
højde 75 mm.
Her vist med ClassicLine
risten Column.
20
Gummipakningen påsættes
rammen, efter rammen
er afskåret i den korrekte
længde/højde.
Rille 2

12
DK
B
Custom basen afkortes i
længden, så den passer til
fliselaget (flisetykkelsen
inklusiv fliselim).
22
21
23

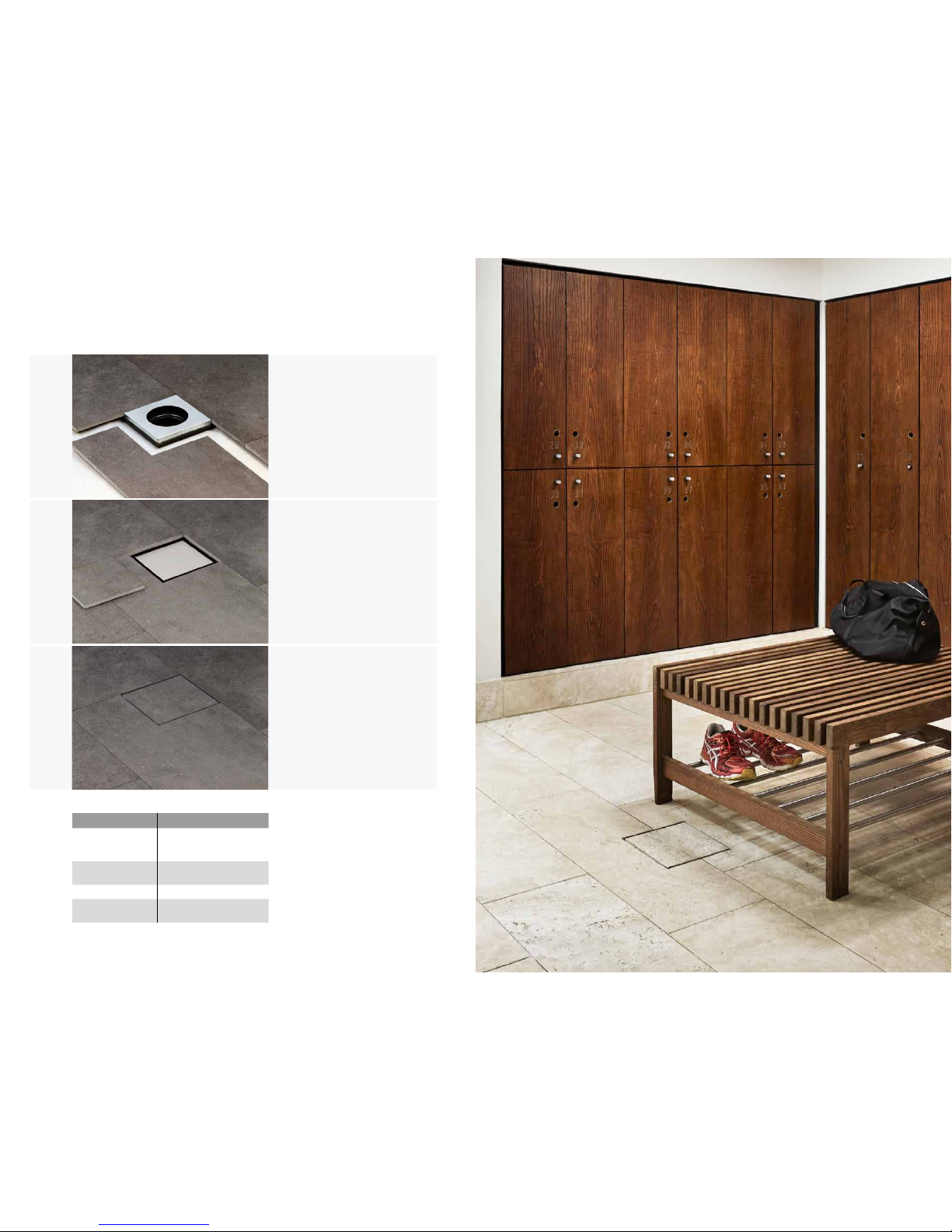

Når fliserammen er afkortet,
kan fliserne herefter skæres
helt op til rammen, hvilket
skaber en 2 mm fuge mellem
rammen og flisen.
Fliserammen med pakning
stilles i afløbsarmaturets rille.
FLISERAMME OG FLISELÆGNING
Færdigt flisearbejde.
CUSTOM BASE LØSNING
C
Rille 1 = 0 mm
Rille 2 = 3 - 5 mm
Rille 3 = 7 - 9 mm
Rille 4 = 11 - 13 mm
osv.
Rille 1
A
Custom base med tilhørende
gummipakning er i sine fulde
højde 75 mm.

14
DK
F
Flisen limes på Custom Basen
med nedenstående og
anbefalede montagelime:
D
E
Fliseskabelon lægges i
rammen, og fliserne kan
herefters skæres helt tæt på
skabelonen.
Når flisene er lagt helt
tæt til skabelonen kan
flisen til panelet skæres.
(Flisestørrelse 150 x 150 og
100 x 100 mm)
CUSTOM BASE OG FLISELÆGNING
Anbefaling af lim
Produkterne er vist i vilkårige rækkefølge
Manufacturer Product
Bostik • Maxibond
• Maxibond X-TREME
• Clearbond
Danalim • Montage Ekstra 292
• Turbo tack 291
Henkel • Pattex no more nails
Novatech • Tec7
• Trans7

16
DK

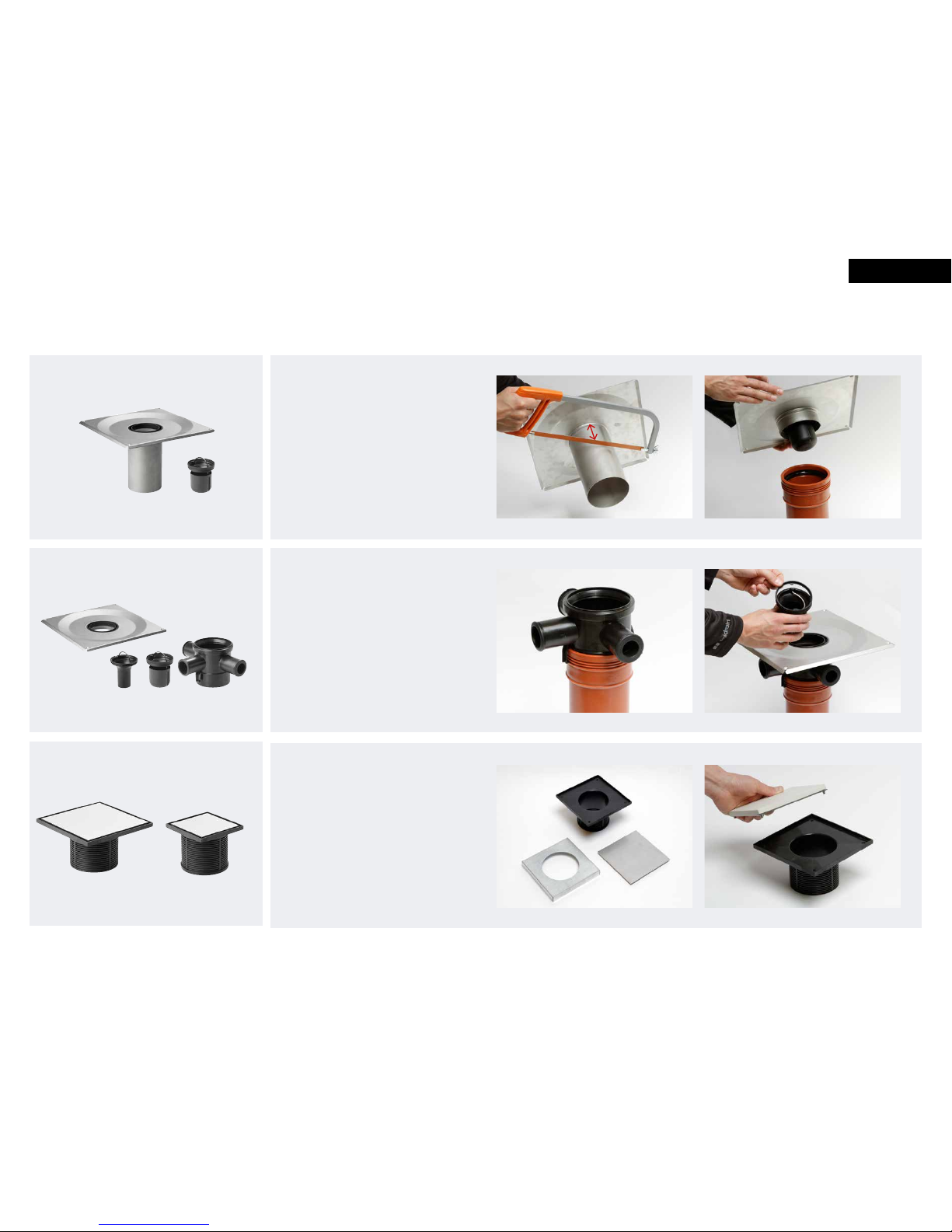

DK | ALTERNATIVER
UK | ALTERNATIVES
DE | ALTERNATIVEN
60 mm
KVADRAT 8010.0000
Armatur med vandlås og lang studs,
som kan tilpasses i længden ved
afskæring.
For direkte tilslutning.
- Min. 30 mm studslængde
ved tilslutning til udløbshus
- Min. 60 mm studslængde
ved tilslutning på kloakrør
KVADRAT 8011.0000
Armatur og udløbshus med sidestudse
monteres direkte ned i et
110 mm kloakrør. Vandlås medfølger.
Topringen fjernes, så vandlåsen kan
sættes ned i udløbshuset, dermed
dækker vandlåsen også sideindløbene.
KVADRAT 8400.0150 / 8400.0100
Custom ramme & panel/base samt
fliseskabelon

18
DK
UK
REQUIREMENTS
The actual drain unit and pipework should be installed
by an authorised plumber.
The distance between the drain unit and fixed walls should be at least 150 mm according
danish building regulations.
Be sure to comply with local legislation when installing in a wetroom.

20
DK
UK
2
5
4

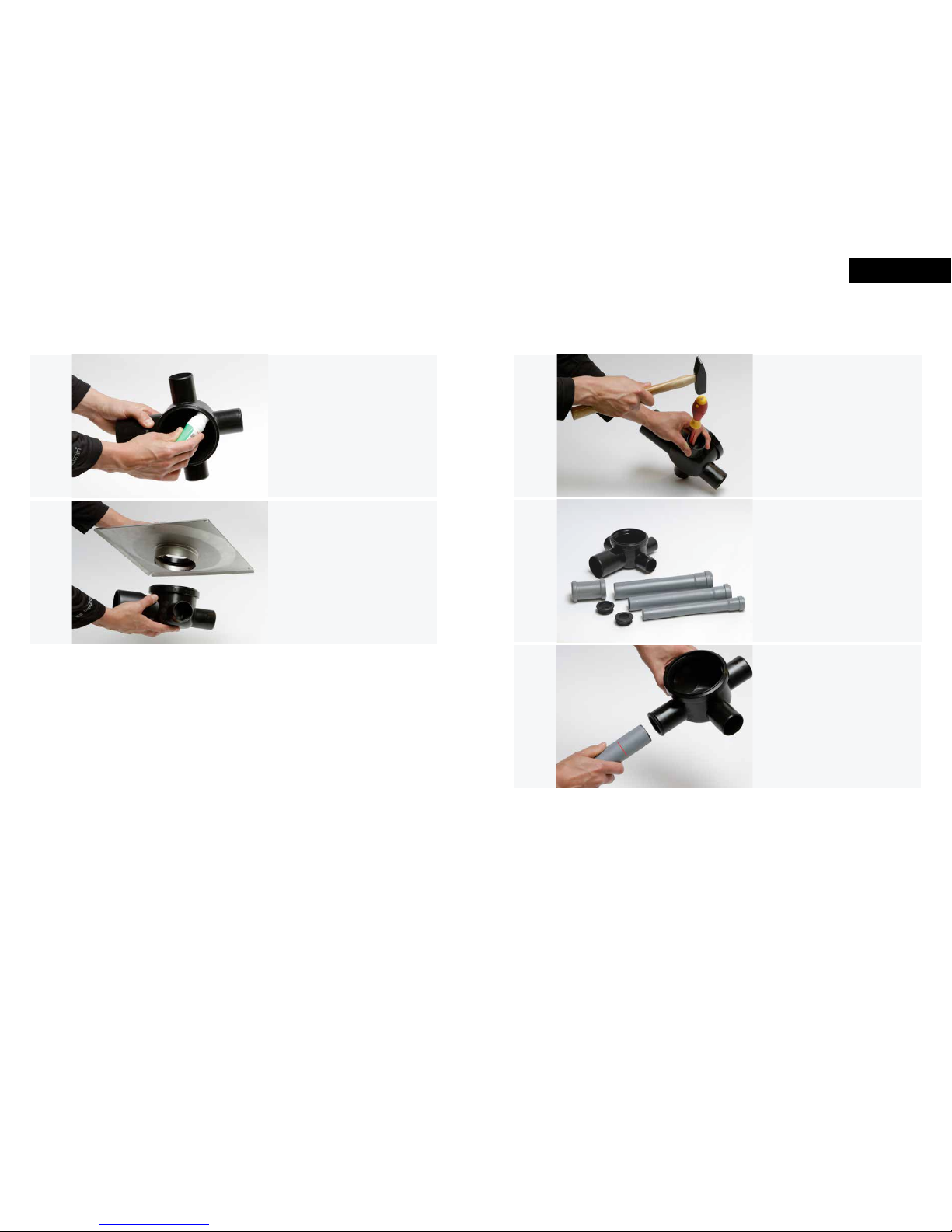

The outlet unit should be
attached to the drain unit.
If the outlet unit is already
fitted, go to step 3.
NB: Any side inlet pipes may
only be inserted to a depth
of 50 mm.
Side inlet pipe diameter
is 50 mm.
3 rubber nipples are provided
for pipe connection:
1 x 32 mm and 2 x 40 mm.
NB! The grey pipe and socket
shown are not included.
1 3
Outlet gasket should be
greased.
If side inlets are to be used,
the ‘wall’ should be knocked
out with 3-4 taps around the
inner edge with a normal
hammer and a flat-headed
screwdriver/chisel.
Water trap does not cover
side inlets.
SIDE INLETPREPARATION

22
UK
8

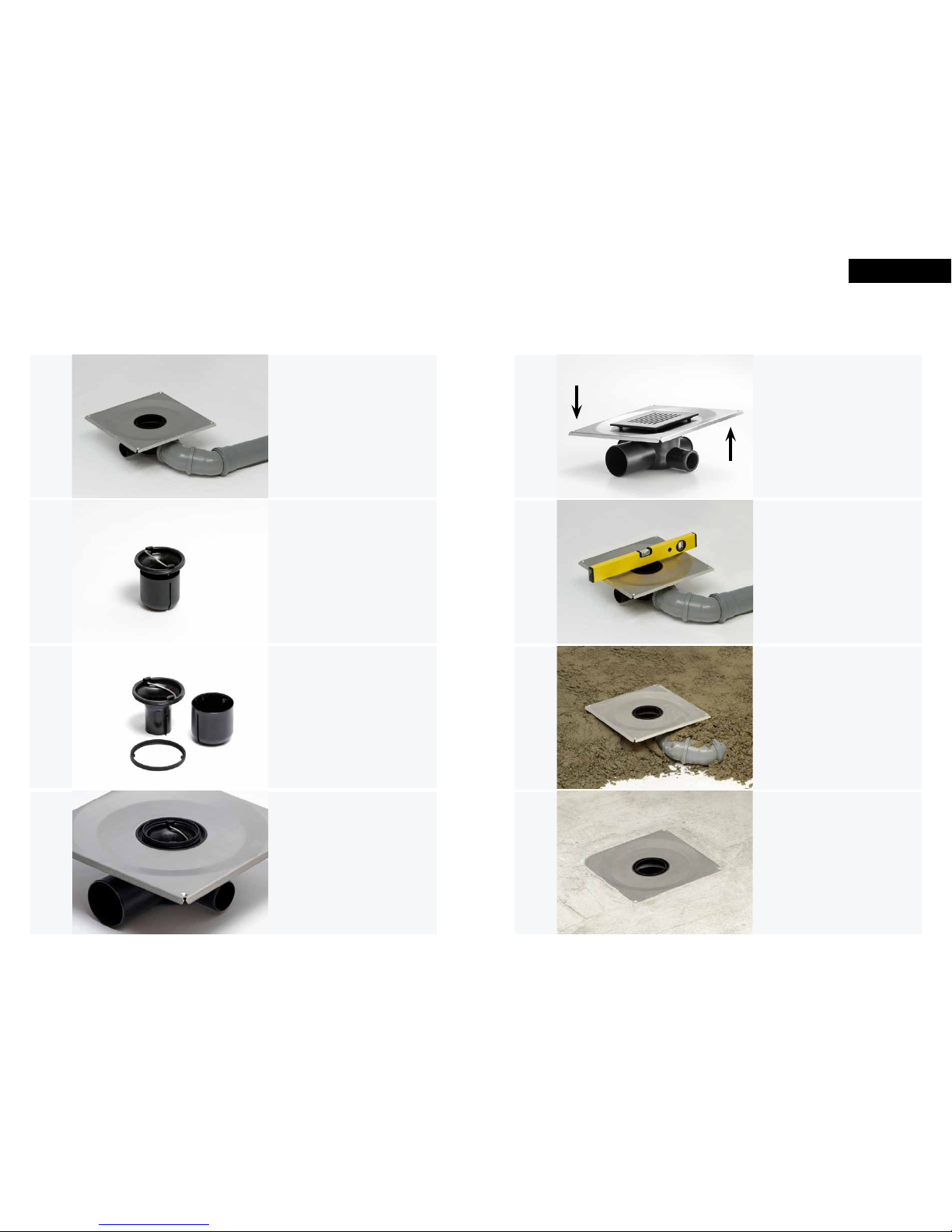

Water trap shown here
separated and together with
the top ring which ensures
correct positioning in
the outlet unit.
10
The rubber gasket provides
a flexible solution whereby
the drain unit can be bent and
adjusted by 8-10 mm up or
down.
11 The drain unit should be
checked with a spirit level.
7
12
139
Casting of concrete floor
NB: it is important for the
drain unit to be supported
securely by the concrete all
the way round.
When the concrete is dry (pale
grey in colour), the next step
can be started.
Contact the concrete supplier
for the exact drying time.
Water trap with top ring fitted
to the drain unit
The water trap is fitted in the
outlet and filled with water to
prevent any unwanted odour
in the construction phase.
PIPE INSTALLATION CASTING
6
Pipes should be installed with
a minimum 2% fall.
NB: all outlet pipes should be
securely fixed.
The outlet pipe from the
square drain is 75 mm in
diameter

24
Groove 2 = 6 - 8 mm *tile layer
Groove 3 = 10 - 12 mm *tile layer
Groove 4 = 14 - 16 mm *tile layer
Groove 5 = 18 - 20 mm *tile layer
etc.
UK
15
16
17
14

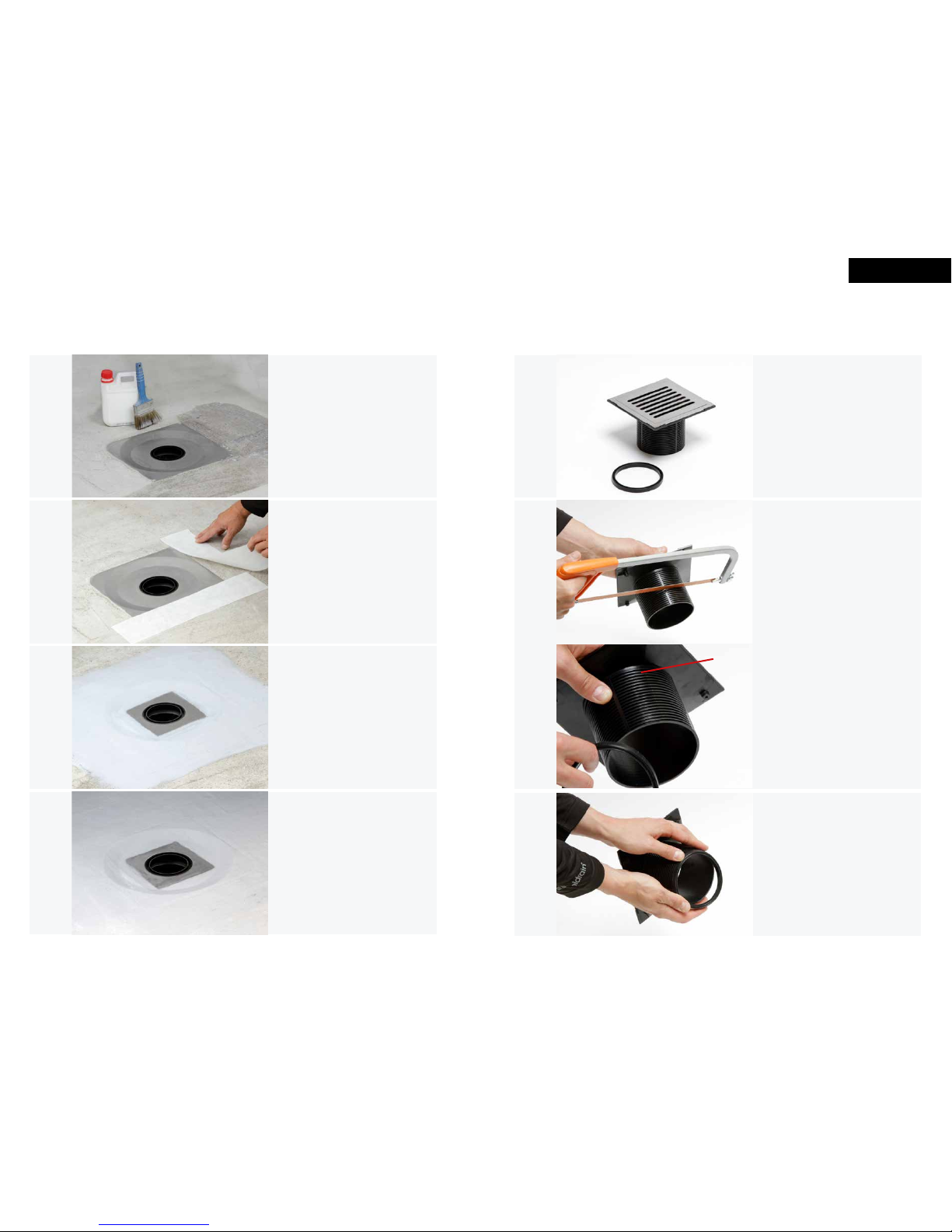

Cut the reinforcing tape to the
required length.
Remember to clean the steel
surface before applying the
membrane.
NB: always follow the
wetroom supplier’s
specific recommendations for
use.
Reinforcing tape should be
fitted around all 4 sides of the
drain unit and layed/sealed
onto the wetroom membrane.
NB: wetroom membrane
and reinforcing tape should
overlap by at least 40 mm.
[EN1253]
A proper wetroom membrane
with full coverage is always
recommended whatever the
floor construction.
NB: the relevant national
wetroom rules and
the wetroom supplier’s
specific recommendations
should always be followed as
a minimum.
The concrete surface should
be prepared with a concrete
primer to seal the surface and
provide better adhesion.
NB: the steel surface of the
drain unit must not be
primed/prepared.
WETROOM MEMBRANE TILE FRAME
19
The tile frame should be
trimmed to fit the tile thickness
including adhesive = tile layer*
18
ClassicLine tile frame
with rubber gasket is
75 mm high overall.
Shown here with ClassicLine
Column grating.
20
The gasket should be fitted to
the frame after cutting to the
correct length/height.
Groove 2

26
UK
22
21
23
When the tile frame has been
trimmed, the tiles can then be
cut right up to the frame, to
create a 2 mm gap between
the frame and the tile.
Tile frame with gasket is
placed in the groove in the
drain unit.
TILE FRAME AND TILELAYING
Finished tiling. C
Groove 1 = 0 mm
Groove 2 = 3 - 5 mm
Groove 3 = 7 - 9 mm
Groove 4 = 11 - 13 mm
etc.
Groove 1
B
The custom base should
be trimmed to fit the tile
thickness including adhesive
= tile layer
CUSTOM BASE SOLUTION
A
Custom basen tile frame
with rubber gasket is 75 mm
high overall.

28
DK
F
The Custom Base tile is glued
with the recommended glue
listed below.
D
E
The tile template should be
placed in the frame, then the
tile can be cut tight to the
template.
When the tiles have been laid
tight to the template, the tile
for the panel can be cut.
(Tile sizes 150 x 150 /
100 x 100 mm)
CUSTOM BASE AND TILELAYING
Recommended glue
The products are shown in random orde
Manufacturer Product
Bostik • Maxibond
• Maxibond X-TREME
• Clearbond
Danalim • Montage Ekstra 292
• Turbo tack 291
Henkel • Pattex no more nails
Novatech • Tec7
• Trans7

30
UK
DK | ALTERNATIVER
UK | ALTERNATIVES
DE | ALTERNATIVEN
60 mm
SQUARE 8010.0000
Drain unit with water trap and long
spout, which can be cut to the
required length.
For direct connection to sewer spout
pipe.
- Min. 30 mm spout length
for connection to the outlet housing.
- Min. 60 mm spout length
for connection to spout pipe.
SQUARE 8011.0000
Unit and outlet housing with side
spout can be fitted directly into a
110 mm spout pipe.
The top ring should be removed so the
water trap can be inserted into the
outlet, then the water trap will also
cover the side inlets.
SQUARE 8400.0150 / 8400.0100
Custom frame & panel/base and tile
template

32
DK
DE
VORAUSSETZUNGEN
Der Einbau der eigentlichen Ablaufarmatur und die Rohrinstallation sind von einem
offiziell zugelassenen Heizungsmonteur vorzunehmen.
Der Abstand zwischen der Ablaufarmatur und festen Wänden muss mindestens
150 mm betragen, gemäss den Anforderungen der dänischen Bauvorschriften.
Es ist wichtig, beim Einbau in Feuchträumen die vor Ort geltenden Bestimmungen
einzuhalten.

34
DK
DE
2
5
4
Das Ablaufgehäuse wird auf
die Ablaufarmatur gesetzt.
Wenn das Ablaufgehäuse
bereits aufsitzt, wird mit
Schritt 3 weitergemacht.
Hinweis: Eventuelle
Seiteneinläufe dürfen
maximal 50 mm eingeführt
werden.
Der Rohrdurchmesser
des Seiteneinlaufs beträgt
50 mm.
3 Gumminippel sind für
den Rohranschluss im
Lieferumfang: 1 x 32 mm und
2 x 40 mm. Bitte beachten!
Die abgebildeten grauen
Rohre und Muffen sind nicht
Teil des Lieferumfangs.
1 3
Die Gummidichtung wird
gefettet.
Wenn die Seiteneinläufe
verwendet werden sollen,
wird die „Wand“ mit
3 bis 4 Schlägen entlang
der Innenkante mit
einem herkömmlichen
Hammer und einem
Schlitzschraubenzieher/
Meißel entfernt.
SEITENEINLAUFVORBEREITUNG

36
DE
8
Der Geruchsverschluss ist
hier demontiert und mit dem
oberen Ring abgebildet, der
die richtige
Position in der Armatur
gewährleistet.
10
Die Gummidichtung sorgt für
die nötige Flexibilität, sodass
sich die Ablaufarmatur 8 bis
10 mm nach oben und unten
justieren lässt.
11
Die Ablaufarmatur wird
mit einer Wasserwaage
überprüft.
7
12
139
Gießen der Betonbodens.
Hinweis: Es ist wichtig,
dass die Ablaufarmatur
überall gut von Beton
unterstützt wird.
Wenn der Beton trocken ist
(grau-weiße Farbe), können
die nächsten Schritte
begonnen werden.
Beim Betonlieferanten nach
der genauen Trocknungsdauer
erkundigen.
Der Geruchsverschluss
mit dem oberen Ring in der
Ablaufarmatur montiert.
Der mitgelieferte
Geruchsverschluss wird in
die Ablaufarmatur montiert
und mit Wasser gefüllt, um
während der Bauphase
unangenehme Gerüche zu
vermeiden.
ROHRINSTALLATION GUSSARBEITEN
6
Es wird eine Rohrinstallation
mit mindestens 2 % Gefälle
gebaut. Hinweis: Alle
Ablaufrohre sind sorgfältig zu
befestigen.
Das Ablaufrohr des
Kvadrat-Ablaufs hat 75 mm
Durchmesser.

38
DE
15
16
17
14
Länge der Dichtungsbänder
anpassen. Denken Sie
daran, die Stahloberfläche
vor dem Anbringen der
Nassraumabdichtng zu reinigen.
Hinweis: Stets die speziellen
Vorgaben des
Feuchtraumlieferanten für den
Gebrauch befolgen.
Dichtungsband um alle 4 Seiten
der Ablaufarmatur montieren.
und in der Nassraumabdichtung
integrieren/versiegeln.
Hinweis: Nassraumabdichtng
und Dichtungsband müssen die
Ablaufarmatur mindestens 40
mm überlappen. [1253]
Eine gründlich ausgeführte Nass-
raumabdichtung wird unabhängig
von der Konstruktion immer
empfohlen.
Hinweis: Länderspezifische
Vorschriften für Feuchträume
sowie die speziellen Vorgaben
des Feuchtraumlieferanten sind
mindestens zu befolgen.
Die Betonoberfläche wird
gründlich mit einem Betonprimer
grundiert, der die Oberfläche
verschließt und bessere
Haftung sicherstellt.
Hinweis: Die Stahloberfläche der
Ablaufarmatur darf nicht
grundiert werden.
NASSRAUMABDICHTUNG FLIESENRAHMEN
19
Der Fliesenrahmen wird in
der Länge gekürzt, sodass
er zur Fliesenstärke einschl.
Fliesenkleber passt =
Flieselage*
18
Der ClassicLine
Fliesenrahmen mit
dazugehöriger Gummi-
dichtung ist insgesamt
75 mm hoch.
Hier mit ClassicLine Rost
Column abgebildet.
20
Die Gummidichtung wird
auf den Rahmen gesetzt,
nachdem er in der korrekten
Länge/Höhe gekürzt wurde.
Rille 2 = 6 -8 mm *Fliesenlage
Rille 3 = 10 -12 mm *Fliesenlage
Rille 4 = 14 - 16 mm *Fliesenlage
Rille 5 = 18 - 20 mm *Fliesenlage
usw.
Rille 2
