BANCAL
urbidermis.com
Mesa
Table
Table
JULIÀ ESPINÀS
OLGA TARRASÓ,
2012
GARANTIA
Este producto está garantizado, según la la Ley establecida vigente, a partir de la fecha de factura.
La información técnica facilitada por Urbidermis en cuanto a dimensiones, materiales y
características, puede ser modificada sin previo aviso.
WARRANTY
This product is guaranteed, according to the established Law imforce, starting from the date of
invoice. The technical information supplied by Urbidermis in relation to dimensions, materials and
characteristics may be modified without prior notice.
GARANTIE
Ce produit est garanti, selon la loi en vigueur, à compter de la date de facture. Les informations
techniques fournies par Urbidermis sur les dimensions, les matériaux et les caractéristiques peuvent
être modifiées sans préavis.
INSTRUCCIONES DE USO
No requiere mantenimiento funcional .
Para su limpieza no utilizar productos amoniacales, disolventes ni abrasivos.
Todas las medidas y características se entienden a título informativo.
Urbidermis se reserva la facultad de modificar o suprimir nuestros productos
sin previo aviso.
INSTRUCTIONS FOR USE
No funcional maintenance is required.
For cleaning do not use ammonia, solvents or abrasives.
All dimensions and charcteristics are considered for information.
Urbidermis reserves the right to modify or delete our products without notice.
MODE D’EMPLOI
Il n’a pas besoin d'entretien fonctionnel.
Pour le nettoyage, il faut pas utiliser des produits ammoniacaux, solvants ou abrasifs.
Toutes les dimensions et caractéristiques sont données à titre informatif seulement.
Urbidermis se réserve le droit de modifier ou supprimer ses produits sans préavis.

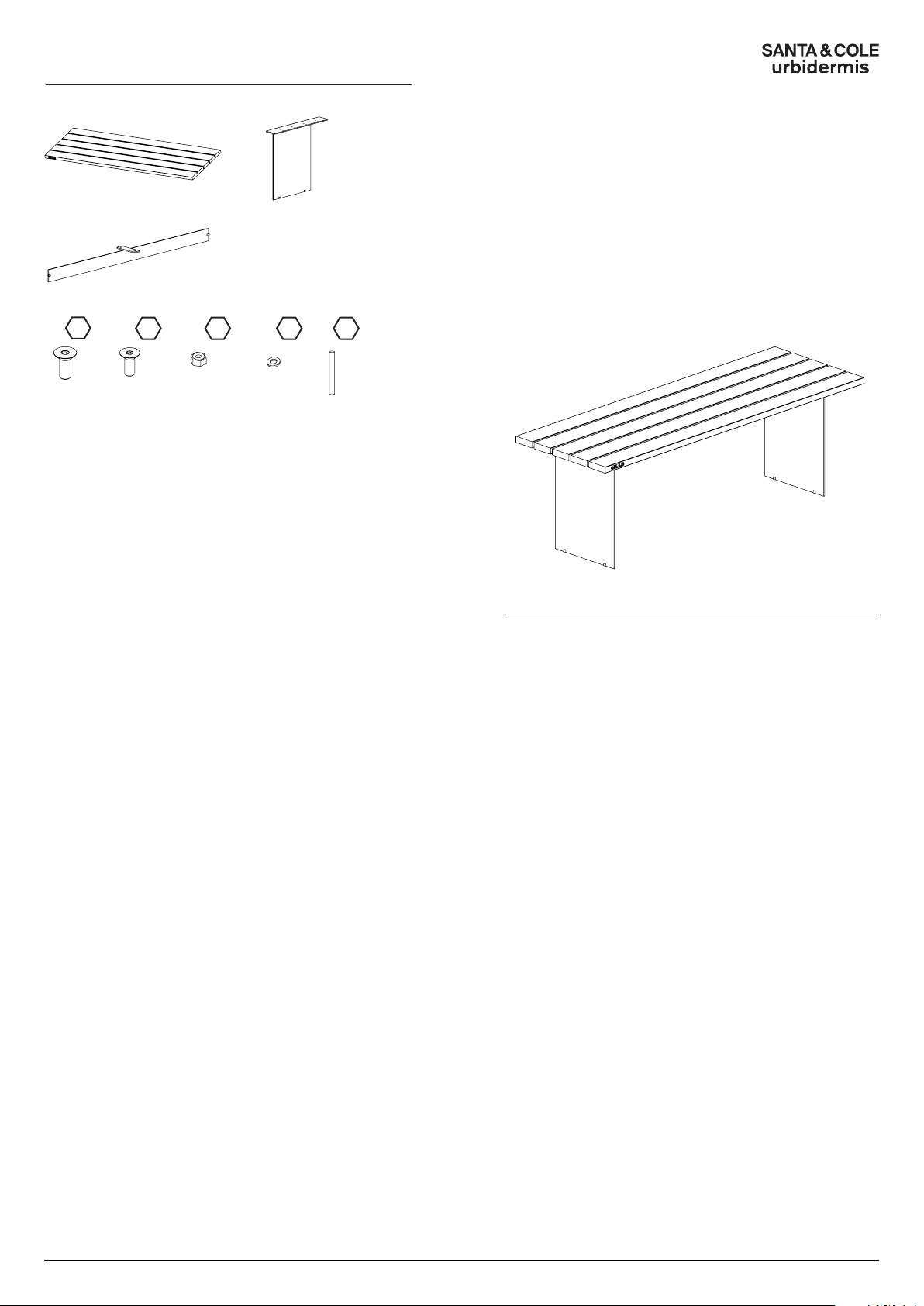

BCM01 (90 kg / 198,4 lb)
x1
x1
x1
x10
x2 Bx10 Cx10 Dx4 E
A
