urmet domus IPERTALK 1375/14A User manual

DS1375-008G LBT20526
Mod.
1375
IPERTALK IP-PBX
IP-PBX IPERTALK
Sch./Ref. 1375/10 - 1375/11 - 1375/12 - 1375/13
Sch./Ref. 1375/10A - 1375/11A - 1375/12A - 1375/13A - 1375/14A
GUIDA RAPIDA PER L’UTILIZZO
QUICK START GUIDE FOR USE

2DS1375-008G
ITALIANO
1. DESCRIZIONE GENERALE ..................................................................................................................... 3
2. CONTENUTO DELLA CONFEZIONE....................................................................................................... 3
3. DESCRIZIONE DEI COMPONENTI.......................................................................................................... 3
4. INSTALLAZIONE...................................................................................................................................... 4
5. DESCRIZIONE LED, CONNETTORI E PULSANTI ................................................................................... 6
5.1 LED DI ACCENSIONE (1) ............................................................................................................... 6
5.2 LED DI STATO (2)........................................................................................................................... 6
5.3 LED PORTA LAN (6)....................................................................................................................... 6
5.4 CONNETTORI USB (5) E PULSANTE DI RIAVVIO E DI RESET (3) ................................................ 6
6. VERIFICHE PRELIMINARI ....................................................................................................................... 6
7. CONNESSIONE ALLA RETE ................................................................................................................... 7
8. DISTANZE MASSIME E SEZIONI CAVI ................................................................................................... 8
9. CONFIGURAZIONE E PRIMO UTILIZZO................................................................................................. 8
10. ACCESSO A RETE TELEFONICA.......................................................................................................... 11
10.1 TELEFONO SIP U.TALK STANDARD SCH. 1375/805 - TELEFONO IP/SIP
BUSINESS 1375/810 ................................................................................................................... 11
10.2 MODELLI SCH. 1375/806 - 1375/812 - 1375/812A ..................................................................... 12
10.3 MODELLO SCH. 1375/815 .......................................................................................................... 12
10.4 MODELLO SCH. 1375/816 .......................................................................................................... 13
11. SICUREZZA .......................................................................................................................................... 13
11.1 SOSTITUZIONE DELLA BATTERIA.............................................................................................. 13
12. CARATTERISTICHE TECNICHE............................................................................................................ 13
ENGLISH ................................................................................................................................................. 15

3
DS1375-008G
1. DESCRIZIONE GENERALE
iPerTAlk IP-PBX permette la gestione di impianti telefonici VoIP/SIP mediante l’interconnessione diretta
verso operatori VoIP remoti.
Per maggiori informazioni sull’intero sistema iPerTAlk, si consiglia di consultare il libretto di installazione e
congurazione pubblicato sul sito https://www.urmet.com/it-it/sistemi/telefonia#/ alla categoria “Sistemi IP”
oppure scansionando, con la fotocamera del proprio smartphone o tablet, il QR-Code in ultima pagina.
2. CONTENUTO DELLA CONFEZIONE
• Unità iPerTAlk
• Alimentatore per Unità iPerTAlk
• Tasselli e viti per ssaggio a muro
• Batteria CR2032
• Guida rapida per l’utilizzo
3. DESCRIZIONE DEI COMPONENTI
VISTA FRONTALE VISTA SUPERIORE
3
2
1
45
6
1. Led di accensione
2. Led di stato
3. Pulsante di riavvio e reset
4. Coperchio per vite di smontaggio (copertura frontale)
5. Connettori USB
6. Porta LAN
VISTA INTERNA 1375/1X VISTA INTERNA 1375/1XA
7
9
8
7
9
8
7. Batteria
8. Alloggiamento batteria
9. Connettore di alimentazione

4DS1375-008G
4. INSTALLAZIONE
ATTENZIONE: L’installazione del sistema deve essere eseguita esclusivamente da personale qualicato.
Si consiglia di consultare le informazioni di Sicurezza nell’apposita sezione del presente libretto istruzione.
Per eettuare la prima installazione del dispositivo, è necessario seguire i seguenti passi:
1. Aprire lo sportello (4) facendolo scorrere verso l’esterno.
140 mm
41 mm
180 mm
2. Svitare la vite mediante un cacciavite Phillips e rimuovere il coperchio frontale.
3. Fissare con le viti e i tasselli (forniti a corredo) la base al muro.

5
DS1375-008G
4. Esercitando una lieve pressione, inserire la batteria (7) nell’alloggiamento batteria (8), seguendo la
giusta polarità.
5. Collegare l’alimentatore al connettore di alimentazione (9). Utilizzare, in base alla posizione
del dispositivo, i fori di prerottura (A) di destra o di sinistra, predisposti per il passaggio del cavo
dell’alimentatore.
1375/1x 1375/1xA
AA
6. Chiudere con la vite, il coperchio frontale precedentemente rimosso.

6DS1375-008G
5. DESCRIZIONE LED, CONNETTORI E PULSANTI
5.1 LED DI ACCENSIONE (1)
Colore del led Descrizione
Verde sso Dispositivo alimentato
Led spento Dispositivo non alimentato
5.2 LED DI STATO (2)
Colore del led Descrizione
Verde sso Sistema funzionante con licenza installata
Rosso sso Sistema non funzionante
1 lampeggio Blu
1 lampeggio Verde
Connessione ad Internet non disponibile
(assenza di comunicazione con il Cloud Urmet)
3 lampeggi Rossi
1 lampeggio Verde Sistema funzionante con licenza non installata
3 lampeggi Rossi
1 lampeggio Verde
1 lampeggio Blu
Sistema funzionante con licenza non istallata e connessione ad Internet
non disponibile (assenza di comunicazione con il Cloud Urmet)
Per la risoluzione delle problematiche sopra evidenziate o per maggiori informazioni, fare riferimento al
libretto d’installazione e congurazione pubblicato sul sito https://www.urmet.com/it-it/sistemi/telefonia#/
5.3 LED PORTA LAN (6)
Colore dei led Descrizione
Verde lampeggiante Collegamento alla rete LAN a 100Mbit/s
Arancione lampeggiante Collegamento alla rete LAN a 1Gbit/s
5.4 CONNETTORI USB (5) E PULSANTE DI RIAVVIO E DI RESET (3)
Elemento Descrizione
Connettori USB 4 porte USB 2.0 per il collegamento di storage esterni USB o per espansori
Pulsante di
reset
Riavvio del sistema: premere il pulsante no all’accensione del led di stato di colore
BIANCO
Reset ai parametri di fabbrica: Premere e tenere premuto il pulsante no all’accensione
del Led di stato di colore viola. Rilasciare il pulsante, il sistema inizierà la fase di reset e
il led eettuerà 3 lampeggi viola. Successivamente, il led si accenderà di colore bianco
per tutta la durata del reset (NON RIMUOVERE L’ALIMENTAZIONE IN QUESTA FASE).
Al termine della procedura il LED lampeggerà con luce bianca 3 volte e il sistema
eetturà automaticamente il riavvio e il dispositivo tornerà ai parametri di fabbrica.
6. VERIFICHE PRELIMINARI
Prima di eettuare i collegamenti di rete è necessario eettuare le seguenti veriche per poter utilizzare tutte
le funzionalità di auto congurazione di iPerTAlk:
• La rete aziendale o dei PC disponga di un servizio DHCP.
• Vericare di avere una presa elettrica libera nelle vicinanze del luogo di installazione.
• Lo switch utilizzato nell’impianto disponga di almeno una porta Ethernet libera.
• Qualora sia necessario eettuare chiamate VoIP verso l’esterno, vericare di aver già sottoscritto
un contratto con un operatore VoIP/SIP e che si disponga di tutti i parametri di congurazione
necessari.

7
DS1375-008G
• Verica inoltre di disporre di una connettività Internet adeguata per supportare il numero di
chiamate simultanee necessarie. La seguente tabella mostra le velocità necessarie per eettuare
delle chiamate VoIP di buona qualità.
Numero di chiamate simultanee Banda richiesta (upload & download)
1 85 kbps
2 174 kbps
4 358 kbps
8 696 kbps
7. CONNESSIONE ALLA RETE
Seguire la seguente procedura per eettuare i collegamenti di rete.
1. Collegare un’estremità del cavo Ethernet alla porta LAN dello switch, l’altra estremità alla porta LAN
(6) del dispositivo.
É possibile utilizzare uno switch già predisposto nella rete oppure inserirne uno di nuova
installazione (vedi Sch. 1375/702) per la realizzazione di una nuova rete. Non utilizzare i router
come switch, in quanto non permettono il passaggio delle VLAN tra una porta di rete e un’altra.
2. Collegare l’alimentatore alla rete elettrica, il Led di accensione (1) si illuminerà di colore VERDE.
3. Il dispositivo eettuerà la procedura di avvio del software. Al completamento della procedura di avvio, il
Led di stato (2) del dispositivo si illuminerà di colore VERDE sso ad indicare che il sistema è funzionante
e pronto per essere congurato. Se non fosse disponibile la connessione Internet, il Led di stato (2)
lampeggerà alternativamente di colore BLU e VERDE ad indicare l’assenza di comunicazione con il
Cloud Urmet, in questa condizione è comunque possibile eettuare la congurazione del sistema.
Nel caso il sistema non riesca a completare correttamente la procedura di avvio, fare riferimento alla tabella
del capitolo “DESCRIZIONE LED, CONNETTORI E PULSANTI”.
Di seguito un esempio dello schema di collegamento.
ATTENZIONE: il corretto funzionamento e la sicurezza informatica delle reti IP su cui vengono installati i
prodotti Urmet sono totalmente a carico di chi gestisce l’infrastruttura di rete (costituita da switch, routers,
rewall, etc.) e non possono essere imputati né ai prodotti né a Urmet. Si raccomanda di rivolgersi a
personale certicato e specializzato nella sicurezza delle reti informatiche per congurare opportunamente
l’infrastruttura di rete.

8DS1375-008G
8. DISTANZE MASSIME E SEZIONI CAVI
Tipologia di collegamento Distanza max Sezione min - max
LAN 100 m (*) CAT5e (#)
(*) La distanza massima consentita è quella denita dalla norma IEEE 802.3 per le reti Fast Ethernet (100
Mb/s) con connessioni in cavo UTP CAT5, la quale prevede che tra due dispositivi Ethernet collegati tra
loro non vengano superati i 100 m.
(#) Per garantire il funzionamento del dispositivo alle massime distanze, il cavo deve essere di categoria 5e
e la sezione dei doppini deve essere AWG24.
La resistenza massima del singolo conduttore non deve superare i 10 ohm/100m. Il collegamento tra il
dispositivo e switch deve essere eettuato con un cavo unico senza l’utilizzo di patch cord aggiuntive.
Il cavo deve rispettare le seguenti normative:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
9. CONFIGURAZIONE E PRIMO UTILIZZO
Per poter accedere alla congurazione di iPerTAlk, occorre disporre di un PC (Windows, Linux o Mac) che
abbia installato un browser.
Per garantire la massima compatibilità si consiglia di utilizzare i seguenti browser:
• Internet Explorer 11.X o superiori;
• Mozilla Firefox 50.X o superiori;
• Chrome 60.X o superiori.
Di seguito le istruzioni per eettuare la congurazione del sistema:
1. Collegare il PC alla rete in cui è connesso iPerTAlk.
2. iPerTAlk, nella congurazione di default e nel caso sia presente un server DHCP in rete, riceverà un
indirizzo IP. Tuttavia, nel caso il server DHCP non fosse disponibile, dopo 150 secondi iPerTAlk si
autoassegna il seguente indirizzo IP 192.168.56.245, al ne di permettere la raggiungibilità in rete.

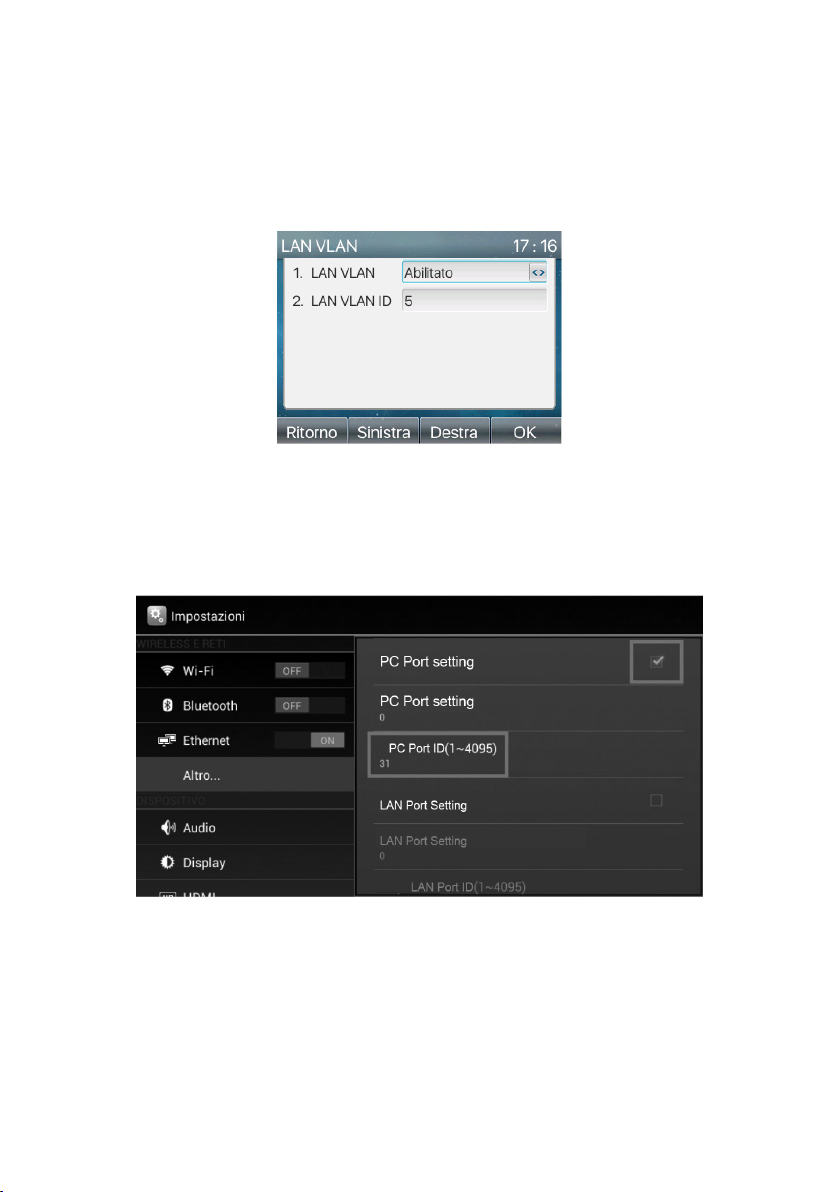

Se si dispone di un PC in grado di accedere alla VLAN (default 5 per iPerTAlk cioè in congurazione
IP statico su rete 10.10.10.0/24), è possibile sempre accedere all’interfaccia di congurazione
iPerTAlk all’indirizzo https://10.10.10.10
3. Avviare il browser presente sul proprio PC ed inserire l’indirizzo di iPerTAlk nella barra degli indirizzi per
accedere alla pagina Web di congurazione.
Accettare il certicato di sicurezza seguendo la procedura proposta dal Web browser utilizzato.
4. Eettuare il login utilizzando la username Utente e Password di default:
Utente: installer
Password: 0000
5. Premere sull’icona per accedere alla pagina di congurazione.

9
DS1375-008G
6. Eettuando l’accesso in automatico viene visualizzata la pagina principale.
7. Sul menù superiore premere su Sistema e selezionare la voce Wizard, che permette la congurazione
guidata e semplicata di tutti i parametri principali.
Nella seguente tabella sono riportate le funzionalità congurabili di cui si possono trovare opportuni
riferimenti nel libretto di installazione e congurazione.
Step Passo Wizard Descrizione
1 Licenza Permette di integrare la licenza base installata, con ulteriori licenze, tramite
i le di licenza
2 Sistema Permette la congurazione/verica dei parametri di rete e VLAN
3 Telefoni VoIP Permette l’acquisizione e congurazione automatica dei derivati interni del
sistema
4 Interfacce VoIP + Derivati Permette l’acquisizione e congurazione automatica dei gateway per
derivati interni
5Interfacce VoIP L.U. /
ISDN / GSM
Permette l’acquisizione e congurazione automatica dei gateway di linea
analogica, ISDN Urmet e GSM
6 Provider VoIP Permette la congurazione delle linee telefoniche VoIP verso Provider,
gateway per linee tradizionali di terze parti e PBX di terze parti
7 FAX Permette l’attivazione dei canali fax interni a iPerTAlk
8 VideoCitofonia Permette l’acquisizione e congurazione automatica dei posti esterni e
videocitofoni IP/SIP
9 Risponditori Automatici Permette la congurazione del risponditore automatico pre-installato (ITM)
per la gestione delle chiamate entranti
10 Instradamento Chiamate Permette la congurazione delle regole di instradamento entranti e uscenti
8. Nel caso sia necessario provvedere al caricamento di una licenza aggiuntiva seguire il passaggio
successivo, altrimenti procedere direttamente al punto 11.

10 DS1375-008G
Se la licenza non è installata, il LED di stato alterna il colore VERDE sso con TRE lampeggi ROSSI.
La procedura di Reset non cancella la licenza nel caso sia stata installata in precedenza.

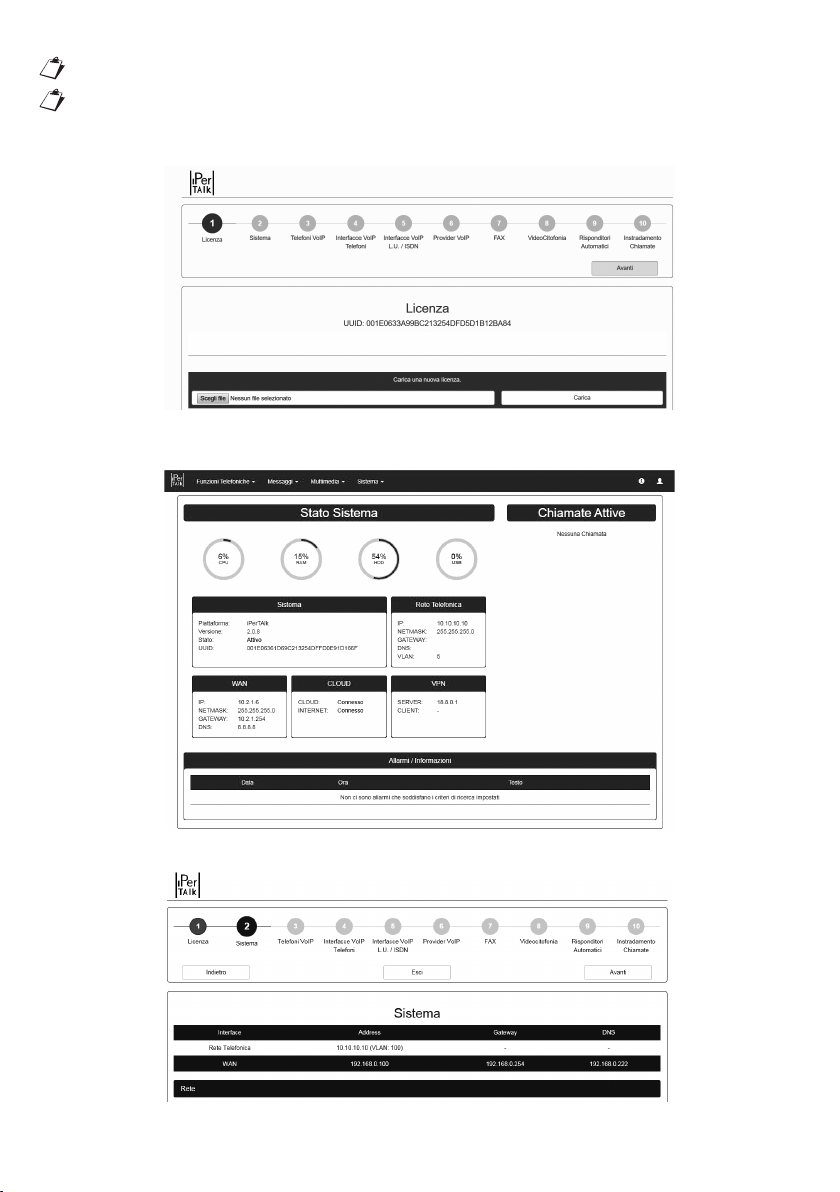

9. Procedere al caricamento della licenza dal proprio PC scegliendo il le di licenza, generato dal portale
delle licenze (store.urmet.com) e premendo il tasto “Carica”.
10. Attendere il riavvio dell’applicazione ed eettuare nuovamente il login. Accedere alla pagina Wizard dal
menù di Sistema.
11. Selezionare il passo 2 del Wizard per modicare la sottorete che iPerTAlk si è assegnato.
12. Selezionare il passo 3 “Telefoni VoIP”.
