CPS 74

++++

Bedienungsanleitung

Operating Instructions

Vorwort

Der CPS 74 ist nach dem neuesten Stand der

Technik gebaut und betriebssicher. Es können

jedoch von dem CPS 74 Gefahren ausgehen,

wenn er nicht von geschulten oder eingewiesenen

Personen oder zu nicht bestimmungsgemässem

Gebrauch eingesetzt wird. Deshalb müssen von

jeder Person, die mit der Aufstellung, Inbetrieb-

nahme, Bedienung, Wartung und Reparatur des

Gerätes beauftragt ist, die Bedienungsanleitung

und besonders die Sicherheitshinweise gelesen

und verstanden werden. Lassen Sie sich bzw. Ihr

Personal unbedingt vor dem ersten Einsatz des

Gerätes vom Fachberater unterweisen.

Sollten wider Erwarten an Ihrem Gerät technische

Defekte auftreten, wenden Sie sich bitte an die

Kundendienststelle oder Ihren Händler.

INHALTSVERZEICHNIS ............ SEITE

1 SICHERHEITSHINWEISE ............ 3-6

1.1 Vor der Inbetriebnahme ..................... 3

1.2 Erstinbetriebnahme des ...................... 3

Gerätes

1.3 Gefahrenquellen .................................. 4

1.4 Bestimmungsgemäße Verwendung ... 5

1.5 Produkthaftung................................... 5

1.6 Verhalten im Notfall ............................. 5

1.7 Erklärung der Gefahrensymbole ..... 5-6

1.8 Aufenthaltsort des Gerätebenutzers ... 6

ANGABEN FÜR DAS STUDIOPERSONAL

2 BEDIENUNG .........................6-10

2.1 Ausstattung - Neues und Bewährtes .. 6

2.2 Starten ................................................ 7

2.3 Auf der Liege ...................................... 8

2.3.1 Bedienpanel .................................... 8-10

2.4 Reinigen der Liegenplatte ................. 10

ANGABEN FÜR DEN BETREIBER

3 INBETRIEBNAHME ................ 10-11

3.1 Wichtige Information! ....................... 10

Unbedingt lesen!

3.2 Vor der Inbetriebnahme ................... 11

3.3 Erstinbetriebnahme des Gerätes ...... 11

4 REINIGEN-WICHTIGE INFOR- . . . 11-12

MATION FÜR DEN BETREIBER

5 KNOW HOW FÜR .................. 12-18

DEN BETREIBER

5.1 Service-Modul (Betriebsstunden, ..... 12

Fehlermeldung)

5.1.1 Service-Modul ................................... 12

5.1.2 Bedienung des Service-Moduls ........ 13

5.1.3 Programme des Service-Moduls .13-16

Das Service-Modul auf einen Blick.... 14

5.2 Audiosystem (Option)....................... 17

5.3 Ablauf des AROMA moduls .............. 18

Forward

The CPS 74 is built with state-of-the-art techno-

logy and is safe to operate. However, there is a

risk of danger if the unit is operated by people

who have not been properly instructed or trained

in its use or in a way other than that for which

was intended.

Therefore all persons concerned with the

assembly, installation, operation, maintenance

and repair of the unit must first read and under-

stand the operating instructions and especially

the safety instructions.

Ensure that you and your staff are instructed by

a specialist before the unit is used for the first

time.

In the unlikely event of a technical fault please

contact our Customer Service or your dealer.

TABLE OF CONTENTS ............... PAGE

1 NOTES ON SAFETY ...................3-6

1.1 Before initial operation ......................... 3

1.2 Using the unit for ................................. 3

the first time

1.3 Safety warning ..................................... 4

1.4 Proper use ........................................... 5

1.5 Product liability ..................................... 5

1.6 What to do in an emergency ............... 5

1.7 Explanation of danger symbols ....... 5-6

1.8 Position of the user ............................. 6

INFORMATION FOR THE TANNING

SALON PERSONNEL

2 OPERATION .......................... 6-10

2.1 Equipment - New and proven ............. 6

2.2 Starting ................................................ 7

2.3 On the bed ........................................... 8

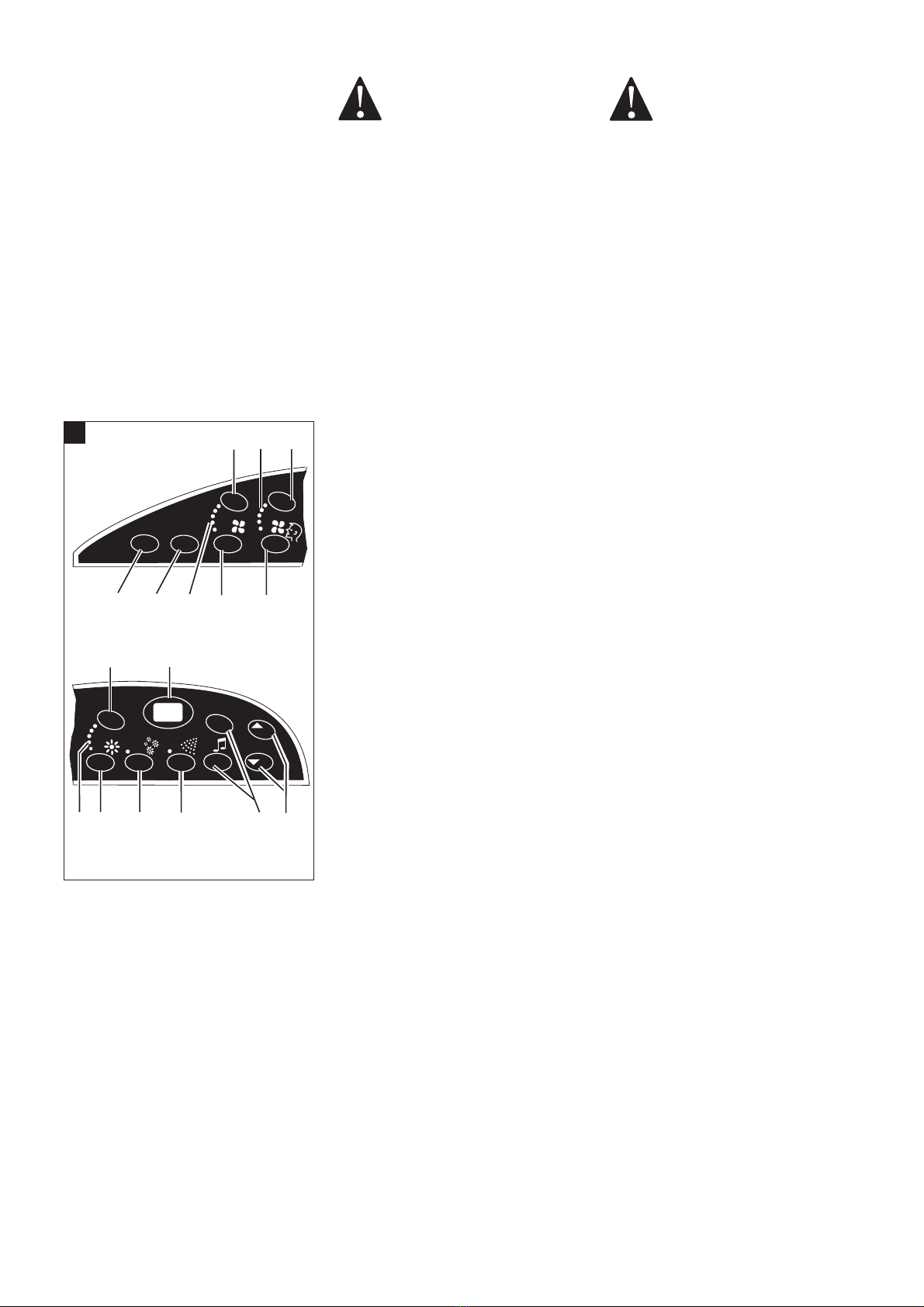

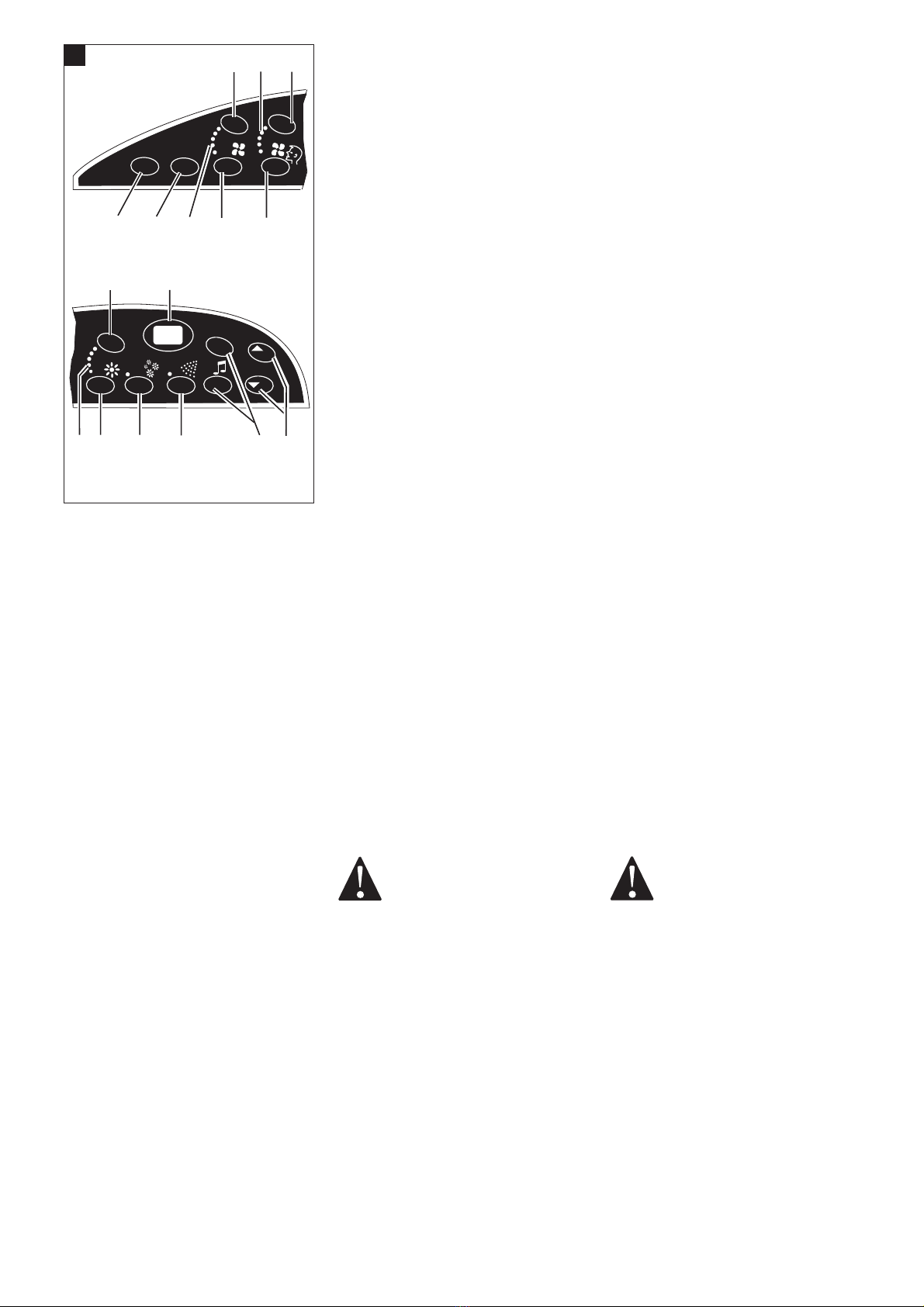

2.3.1 Interior control panel ..................... 8-10

2.4 Cleaning the acrylic panel................... 10

INFORMATION FOR THE USER

3 INITIAL OPERATION .............. 10-11

3.1 Important information! ...................... 10

To be read by everyone!

3.2 Before initial operation ....................... 11

3.3 Using the unit for the first time .......... 11

4 CLEANING – IMPORTANT ........ 11-12

INFORMATION FOR THE OPERATOR

5 IMPORTANT INFORMATION ..... 12-18

FOR THE OPERATOR

5.1 Service module .................................. 12

(Operating hours, error messages)

5.1.1 Service module .................................. 12

5.1.2 Use of the service module ................. 13

5.1.3 Programs of the service module . 13-16

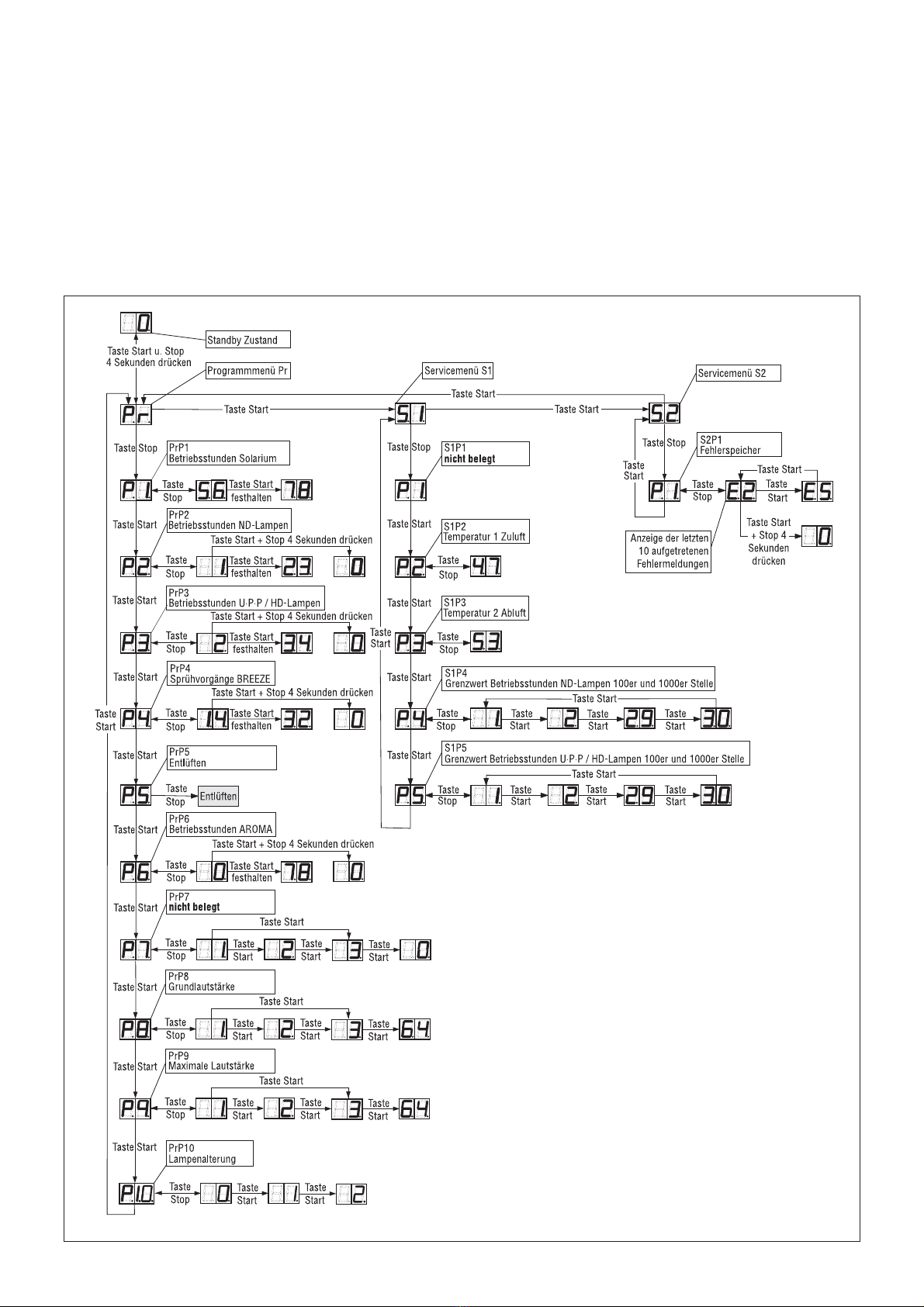

Overview of the service module ......... 15

5.2 Audio system (Option) ...................... 17

5.3 AROMA phase sequence ................... 18

INHALTSVERZEICHNIS ............ SEITE

6 WARTUNG UND ................... 18-27

INSTANDHALTUNG

6.1 Auswechseln der Acrylglasplatte ........19

6.1.1 Acrylglasplatten Liege ........................ 19

6.1.2 Acrylglasplatte Fluter .......................... 21

6.2 Auswechseln der Lampen ................. 20

6.2.1 Lange Besonnungslampe .................. 21

wechseln

6.2.2 U·P·P Lampe wechseln ...................... 21

6.2.3 Beleuchtungslampen wechseln .......... 22

6.2.4 Beleuchtungslampe Liege .................. 23

6.3 Auswechseln der Filtermatten ............ 23

6.3.1 Filtermatten im Fußgehäuse......... 23-24

6.3.2 Filtermatten im Fluter ......................... 24

6.3.3 Filtermatte in der Liege ...................... 24

(nur Gerät Ausf. ohne Klimagerät)

6.4 Wechsel der AROMA Flaschen ..... 24-25

6.5 Wechsel des BREEZE Kanisters ... 25-26

6.5.1 Regelung der ............................... 26-27

Wassermenge

7 TIPPS ZUR BESEITIGUNG ....... 27-28

KLEINERER MÄNGEL

8 ENTSORGUNG..........................28

ANGABEN FÜR DEN TECHNIKER

UND uwe -PROFI

9 AUFSTELLEN DES ................ 28-40

PROFI-GERÄTES

9.1 Aufstellort und Anlieferungszustand .. 28

9.2 Aufstellung und Montage .................. 28

9.2.1 Demontage Fluterrahmen ............ 28-29

9.2.2 Demontage Liege ............................... 29

9.2.3 Demontage Montageplatte und ......... 29

Klimagerät (falls vorhanden)

9.2.4 Demontage Fluter .............................. 30

9.2.5 BREEZE Leitungen trennen ............... 30

9.2.6 Demontage Verkleidungsteile ............ 31

9.2.7 Demontage Kinematikträger .............. 31

9.2.8 Montage Fußgestell ..................... 31-32

9.2.9 Montage Fluter ................................... 33

9.2.10 Montage Verkleidungsteile ........... 32-33

9.2.11 BREEZE Leitungen verbinden ........... 33

9.3 Montage Montageplatten............. 34-35

und Klimagerät

9.3.1 Montage Liege ................................... 35

9.3.2 Montage Fluterrahmen ...................... 36

9.4 Anschluss der Geräteabluft ................ 36

9.4.1 Zubehör zu Abluftkanal Gerät ............ 36

(Abluftkamin)

9.5 Elektrischer Anschluss ....................... 37

9.6 Münzzeitgeber bzw. ........................... 37

Zentralsteuerung

9.7 Nachträglicher Einbau.................. 38-40

eines Klimagerätes (Zubehör)

10 TECHNISCHE DATEN ..................41

10.2 Abdeckung der Lampen .................... 41

(Filterscheiben)

11 Hinweise für Besonnungszeiten ....42

CPS 74

1 SICHERHEITSHINWEISE

1.1 Vor der Inbetriebnahme

Die Sicherheitshinweise und die Bedienungs-

anleitung müssen vor der Aufstellung und Inbe-

triebnahme aufmerksam gelesen und beachtet

werden. Halten Sie unbedingt die Anforderung

der Firma uwe bzw. der Normgeber ein.

1.2 Erstinbetriebnahme des Gerätes

Vor jeder Inbetriebnahme sind die örtlichen

Sicherheitsbestimmungen, sowie die Sicherheits-

hinweise einzuhalten.

TABLE OF CONTENTS ............... PAGE

6 SERVICE AND ...................... 18-27

MAINTENANCE

6.1 Replacing acrylic panels ..................... 19

6.1.1 Bed acrylic panels .............................. 19

6.1.2 Canopy acrylic panel .......................... 21

6.2 Replacing Lamps ............................... 20

6.2.1 Replacing the ..................................... 21

long sunlamp

6.2.2 Replacing the U.P.P lamp ................... 21

6.2.3 Replacing the illumination lamps ....... 22

6.2.4 Bed illumination lamp......................... 23

6.3 Changing the filter mats ..................... 23

6.3.1 Filter mats in the base unit ........... 23-24

6.3.2 Filter mats in the canopy .................... 24

6.3.3 Filter mats in the bed ......................... 24

(models without air conditioning)

6.4 Changing AROMA bottles ............ 24-25

6.5 Changing the BREEZE canister.... 25-26

6.5.1 Controlling the Breeze .................. 26-27

water amount

7 TIPS FOR TROUBLESHOOTING . 27-28

8 DISPOSAL ...............................28

INFORMATION FOR THE ENGINEER

AND UWE PERSONNEL

9 INSTALLATION OF THE ........... 28-40

PROFI UNIT

9.1 Installation site and delivery condition28

9.2 Assembly and Installation ..................28

9.2.1 Removing the canopy interior ..... 28-29

9.2.2 Removing the bed ............................. 29

9.2.3 Removing the mounting boards ...... 29

and air conditioning unit (if installed)

9.2.4 Removing the canopy........................ 30

9.2.5 Disconnect the BREEZE tubes ........... 33

9.2.6 Removing the housing parts ............. 31

9.2.7 Removing the cinematic support ...... 31

9.2.8 Removing the base unit ............... 31-32

9.2.9 Fitting the canopy ........................ 32-33

9.2.10 Fitting the housing parts .................... 33

9,2,11 Connecting the BREEZE tubes ..........33

9.3 Fitting the mounting boards ........ 34-35

and air conditioning unit

9.3.1 Fitting the bed .................................... 35

9.3.2 Fitting the canopy .............................. 36

9.4 Connecting the air extraction unit ...... 36

9.4.1 Accessories for the air extraction ...... 36

unit (Air extraction flue)

9.5 Electrical connections ........................ 37

9.6 Coin-operated timer .........................367

or central control desk

9.7 Retrofitting air conditioning ........ 38-40

(Accessory)

10 TECHNICAL DATA ......................41

10.2 Lamp covers ...................................... 41

(filter discs)

11 For every skin type a tip how to ....43

get a nice tan with CPS 74

1 NOTES ON SAFETY

1.1 Before initial operation

The safety warnings and operating instructions

must be read carefully and observed before

installation and initial operation. The requirements

of uwe and the other manufacturers and stan-

dards organisations must be strictly adhered to.

1.2 Using the unit for the first time

Before each initial operation all local safety

regulations and safety requirements must be

observed.

1.3 Gefahrenquellen

Warnung!

Ultraviolettstrahlung der Sonne oder UV-Geräten

können Augen- oder Hautschäden, wie Haut-

alterung und möglicherweise Hautkrebs hervor-

rufen. Diese biologischen Wirkungen sind von der

Art und Menge der Besonnung und von der Haut-

empfindlichkeit der einzelnen Person abhängig.

Die Haut kann nach überhöhter Besonnung Son-

nenbrand zeigen. Übermässig häufig wiederholte

Ultraviolettbestrahlung mit Sonnenlicht oder UV-

Geräten kann zu frühzeitiger Alterung der Haut

und auch zu einem erhöhten Risiko von Hauttu-

moren führen. Das ungeschützte Auge kann sich

auf der Oberfläche entzünden und in bestimmten

Fällen kann übermäßige Besonnung die Netzhaut

beschädigen. Nach ungeschützten Besonnungen

kann sich Grauer Star bilden. In Fällen besonderer

UV-Empfindlichkeit des Einzelnen oder dann,

wenn gleichzeitig bestimmte Medikamente oder

Kosmetika verwendet werden, ist besondere Vor-

sicht geboten.

Warnung!

Deshalb unbedingt folgende Sicherheitshin-

weise beachten:

Grosse Helligkeit, deshalb nicht in den

Strahler blicken.

Beim Sonnenbaden die Augen schließen und

stets die mitgelieferte Schutzbrille tragen.

Kosmetika rechtzeitig vor der Besonnung

entfernen.

Keinerlei Sonnenschutzmittel verwenden.

Schmuck vor jeder Besonnung abnehmen.

Nicht mehr als eine Besonnung je Körperteil

alle zwei Tage nehmen, nicht zusätzlich am glei-

chen Tag Sonnenbaden in der Natursonne.

Das Gerät darf nicht von Personen benutzt wer-

den, die, wenn sie der Sonne ausgesetzt sind,

einen Sonnenbrand bekommen ohne zu bräu-

nen.

Das Gerät darf nicht von Personen benutzt wer-

den, die unter Sonnenbrand leiden.

Das Gerät darf nicht von Kindern benutzt wer-

den.

Das Gerät darf nicht von Personen benutzt wer-

den, die unter Hautkrebs leiden oder litten bzw.

dafür prädisponiert sind.

Empfehlungen bezüglich Besonnungszeiten und

Besonnungsintervallen liegen jedem Gerät als

Zeittafel bei.

Die empfohlenen Besonnungszeiten gelten nur

für die vom Hersteller vorgeschriebenen Lam-

penbestückungen.

Bei ärztlicher Behandlung oder Einnahme von

Medikamenten auf jeden Fall Ihren Arzt zu Rate

ziehen. Bestimmte Medikamente oder Kosme-

tika können die Empfindlichkeit erhöhen.

Benutzung nur nach Befragung eines Arztes.

Bei hartnäckigen Schwellungen, wunden Stel-

len oder pigmentierten Leberflecken auf der

Haut, die sich verändern, unverzüglich Ihren

Arzt aufsuchen.

Das Gerät darf nicht verwendet werden, wenn

die Schaltuhr fehlerhaft oder eine Filterschei-

be zerbrochen ist.

Lassen Sie mindestens 48 Stunden zwischen

Ihren ersten beiden Besonnungen auf dem

CPS 74 verstreichen.

1.3 Safety warning

Warning!

Exposure to ultraviolet light from either the sun

or a solarium can cause damage to the eyes and

skin such as premature ageing of the skin or even

skin cancer. These biological effects depend on

the type and amount of exposure to ultraviolet

light and on the skin sensitivity of the individual.

The skin may burn after overexposure to

ultraviolet light. Excessive exposure to ultraviolet

light from either the sun or UV sunlamps can lead

to premature ageing of the skin and an increased

risk of skin cancer. If the naked eye is exposed to

UV light, the surface of the eye may become

inflamed. In some cases excessive exposure can

damage the retina. Cataracts may result from

unprotected exposure. Particular care with

solarium exposure is required where an individual

is specially sensitive to UV light or where certain

medicines or cosmetics are being used at the

same time.

Warning!

Therefore the following safety instructions

must be strictly adhered to:

The lamps are extremely bright, never look

directly at the lamps.

Close your eyes while tanning and always

wear the protective goggles provided.

Remove all cosmetics before tanning.

Do not use any type of sun protection.

Remove all jewellery before tanning.

No part of the body should be exposed to ultra-

violet light more than once during a period of

48 hours. Never sun bathe in natural sunlight

on the same day.

The equipment should not be used by persons

who burn easily without tanning when

exposed to the sun.

Do not use the equipment if you already have

sunburn.

The equipment must not be used by children.

The equipment must not be used by persons

who have suffered from skin cancer in the past

or anyone at high risk of skin cancer.

For recommended exposure times and frequen-

cies, please see the recommended exposure

chart supplied with each unit.

Recommended tanning times are only valid in

conjunction with the lamps specified by the

manufacturer.

Consult your doctor if you are currently under

treatment or taking medication. Some medica-

tions and cosmetics may increase sensitivity

to UV exposure.

Consult your doctor before using the equip-

ment.

Contact your doctor immediately if you have

persistent swellings, sores or pigmented mo-

les on your skin that have changed.

The unit must not be used if the timer is faulty

or when a filter disc is broken.

Make sure there are at least 48 hours between

your first and second tanning sessions on the

CPS 74.

Warning

Warnung

1.4 Bestimmungsgemäße Verwendung

Alle Geräte sind ausschließlich bestimmt zur Be-

sonnung von Personen im Innenbereich von Ge-

bäuden im kommerziellen Bereich. Das Gerät nur

in nicht explosionsgefährdeten Bereichen und in

Trockenräumen betreiben. Die Räume müssen

über eine gute Be- und Entlüftung verfügen. Wird

das Gerät in einem Sonnenstudio betrieben, ist

sowohl am Gerät als auch im Raum auf äußerste

Hygiene zu achten. Jeder darüber hinaus gehende

Gebrauch gilt als nicht bestimmungsgemäßer

Gebrauch. Für hieraus resultierende Schäden

haftet der Hersteller nicht; das Risiko hierfür trägt

allein der Benutzer.

Zur bestimmungsgemäßen Verwendung gehört

auch die Einhaltung der vom Hersteller vorge-

schriebenen Betriebs-, Wartungs-, und Instand-

haltungsbedingungen. Wartungs- und Reparatur-

arbeit und dergleichen dürfen nur vom Kunden-

dienst der Firma uwe oder von ihr ermächtigten

Personen durchgeführt werden.

Die Geräte dürfen nur von Personen genutzt wer-

den, die hiermit vertraut und über die Gefahren

unterrichtet sind. Die einschlägigen Unfallver-

hütungs-Vorschriften, sowie die sonstigen allge-

mein anerkannten sicherheitstechnischen, ar-

beitsmedizinischen Regeln sind einzuhalten.

Eigenmächtige Veränderungen an den Geräten

schliessen eine Haftung des Herstellers für daraus

resultierende Schäden aus. Dies gilt insbesondere

für Schäden, die auf nicht von uwe freigegebene

Lampen- bzw. Filterscheibenbestückungen zu-

rückzuführen sind.

1.5 Produkthaftung

Der Benutzer wird ausdrücklich darauf hingewie-

sen, dass das Gerät ausschließlich bestimmungs-

gemäß eingesetzt werden darf. Für den Fall, dass

das Gerät nicht bestimmungsgemäß eingesetzt

wird, geschieht dies in der alleinigen Verantwor-

tung des Anwenders. Jegliche Haftung des Her-

stellers entfällt somit.

1.6 Verhalten im Notfall

Netzstecker ziehen, bzw. Geräte

durch Hauptschalter oder Sicherun-

gen spannungsfrei schalten und

gegen unbefugtes Wiederein-

schalten sichern.

1.7 Erklärung der Gefahrensymbole

In dieser Bedienungsanleitung haben wir alle

Stellen, die Ihre Sicherheit, Hinweise und Tipps

betreffen, mit folgenden Zeichen versehen.

Geben Sie alle Sicherheitsanweisungen auch

an andere Benutzer weiter.

Dieses Symbol bedeutet eine

unmittelbar drohende Gefahr für

das Leben und die Gesundheit von

Personen.

Das Nichtbeachten dieser Hinweise hat schwere

gesundheitsschädliche Auswirkungen zur

Folge, bis hin zu lebensgefährlichen Verletz-

ungen.

Dieses Symbol gibt wichtige

Hinweise für den sachgerechten

Umgang mit der Maschine.

Das Nichtbeachten dieser Hinweise kann zu

Störungen an dem Gerät oder in der

Umgebung führen.

1.4 Proper Use

All units are intended exclusively for indoor

tanning of people and for commercial use.

The unit must only be used in dry surroundings

where there is no danger of explosion.

The area must be well ventilated. If operated in a

tanning salon, the surroundings and solarium

equipment itself must be kept hygienic and always

clean.

Using the equipment for any other than the

intended purpose will be regarded as misuse. In

this case, the manufacturer will accept no liability

for any damage which may arise.

All liabilities will be the responsibility of the user.

Proper use also includes observance of the

operating, servicing, and maintenance conditions

specified by the manufacturer.

Servicing and repair work and the like may only

be carried out by uwe Customer Service or

persons appointed by them.

The units may only be operated by those who

are familiar with them and who have been

instructed about possible dangers.

Appropriate accident prevention measures and

other generally accepted rules regarding safety

and industrial medicine must be observed.

Unauthorized changes to the units exclude the

liability of the manufacturer for any resulting

injury.

This applies in particular to any injury which may

result from the use of lamps and/or filter discs

not authorized by uwe.

1.5 Product liability

The attention of the user is drawn explicitly to

the fact that the unit may only be used for the

intended purpose. If the unit is used other than

for the intended purpose, all responsibility falls

to the user. All liability of the manufacturer is no

longer applicable.

1.6 What to do in an emergency

Remove the mains plug or switch

off the power using the main switch

or fuses, and ensure that the unit

cannot be switched on again by

mistake.

1.7 Explanation of danger symbols

All sections of these operating instructions

which relate to your safety are marked with this

symbol.

Please also pass on all information regarding

safety to other users.

This symbol signifies an imminent

risk to the life and health of

personnel.

The consequences of non-compliance with

these notices can have a serious harmful effect

on health, and may extend to fatal injury.

This symbol provides important

information for the proper handling

of the units.

Non-compliance with this information can

cause faults on the machine or in the vicinity

of it.

Warnung

Warning

Wichtig!

Important!

Unter diesem Symbol erhalten Sie

Anwendungs-Tipps und besonders

nützliche Informationen.

Sie helfen Ihnen, alle Funktionen an Ihrem

Gerät optimal zu nutzen.

Hinweis!

Im Text wird auf verschiedene Bilder verwiesen.

Z. B. gehört im Text zum Verweis (3/2)

das Bild 3 und die Positionsnummer 2.

1.8 Aufenthaltsort des Gerätebenutzers.

Vor dem Gerät und auf der Liege des Gerätes.

Against this symbol you will find

usage tips and other particularly

useful information.

They will help you to optimally utilize all the

functions on your units.

Tip!

References to different figures appear in the text.

e.g. The reference (3/2) in the text applies to

Figure 3, Item 2.

1.8 Position of the user

In front of the unit and on the bed.

Funktion Function

ANGABEN FÜR DAS STUDIOPERSONAL

2 BEDIENUNG

2.1 Ausstattungen - Neues und Bewährtes

Wichtige Informationen!

Unbedingt lesen!

Nicht alle Gerätetypen verfügen über die hier

aufgeführten Ausstattungsmodule und somit

über alle Bedienmöglichkeiten.

1. Entnehmen Sie die Ausstattung Ihres

Gerätes dem Katalog.

2. Beachten sie die für Ihr Gerät geltenden

Hinweise.

3. Geben Sie alle Informationen an den

Benutzer weiter.

LUFTDUSCHE

Es befindet sich im Fluter eine Luftöffnung, die

Kühlluft direkt über den Oberkörper führt.

LÜFTER

Die Lüfter laufen nach Abschalten des Gerätes

noch ca. 2 Minuten (Werkseinstellung) weiter, um

das Gerät abzukühlen.

BREEZE

Es befinden sich im Fluter zwei Düsen, aus denen

auf Wunsch ein feiner Sprühnebel aus destill-

iertem, keimfreiem Wasser in den Bräunungs-

innenraum gesprüht werden kann.

AROMA (Option)

Im Fußgehäuse des Gerätes befindet sich ein

Duftmodul. Bei Besonnungsstart wird automa-

tisch ein Duftprogramm mit der Körperkühlung

in den Bräunungsinnenraum geführt.

SERVICE MODUL

Im Service-Modul können Sie die Betriebsstun-

den getrennt nach Gesamtbetriebsstunden Sola-

rium und Betriebsstunden U·P·P / HD-Lampen

abrufen. Im Service-Modul werden Fehler-

meldungen angezeigt.

Das Service-Modul erleichtert die Wartung und

Überprüfung der Verschleißteile auf Alterung

(Kap. 5).

AUDIOSYSTEM (s. Kap. 5.2)

Das Gerät kann an ein externes Audiosystem

angeschlossen werden.

Warnung

INFORMATION FOR THE TANNING

SALON PERSONNEL

2 OPERATION

2.1 Equipment - New and proven

Important Information! To be read

by everyone!

Not every model is equipped with all of the

modules described here and therefore all

options.

1. Check the brochure for the features of your

unit.

2. Please observe the instructions which

apply to your unit.

3. Please pass on all information to the user.

AIR JET

An air vent is provided in the canopy which allows

cool air to be directed over the upper part of the

body.

FAN

The fans continue to run for about 2 minutes

(factory setting) after switching off the unit in

order to cool it down.

BREEZE

There are two nozzles in the canopy from which

a fine atomised spray of distilled, sterilised water

can be sprayed into the tanning area on demand.

AROMA (Optional)

There is an aroma module in the base of the unit.

When tanning starts, a fragrance is sprayed into

the tanning area together with the cooling air for

the body.

SERVICE MODULE

The service module allows you to monitor the

operating hours according to the total operating

hours of the solarium, the operating time of the

ND lamps and the operating time of the U·P·P /

HD lamps.

The service module the display error messages.

The service module facilitates maintenance and

inspection of parts for wear (see Ch. 5).

AUDIO SYSTEM (see Sec. 5.2)

The unit may be connected to an external

sound system.

Warning

2.2 Starten

Beachten Sie die Zeittafel.

Die für Ihren Hauttyp empfohlene

Besonnungszeit nicht überschrei-

ten. Sonnenbrand unbedingt

vermeiden.

Nie bei einem bestehenden

Sonnenbrand besonnen.

Bedingt durch Ihren Hauttyp

können Sie eine bestimmte

Endbräune erreichen. Diese kann

durch Gebrauch eines Solariums

nicht weiter vertieft, sondern nur

erhalten werden.

Beim Sonnenbaden die Augen

schließen und stets die mit-

gelieferte Schutzbrille tragen.

An den Augenlinsen operierte

Personen müssen eine Schutzbrille

tragen.

Starten im Münzbetrieb

Werfen Sie Münzen bzw. Chips in den Münz-

zeitgeber ein. Das Gerät schaltet abhängig von

der verwendeten Zentralsteuerung bzw. vom

Münzzeitgeber nach Ablauf der Vorlaufzeit auto-

matisch ein.

Möchten Sie das Gerät vor Ablauf der Vorlaufzeit

aktivieren, drücken Sie die START - Taste (1/1,

Frühstart).

Möchten Sie das Gerät vor der eingestellten Zeit

abschalten, drücken Sie die STOP - Taste (1/2),

die sich neben der START-Taste befindet.

Die Besonnungszeit läuft während dieser Unter-

brechung weiter, d. h. die blinkende Display-

Anzeige (1/9) zählt die Zeit weiter hoch.

Starten im Privatbetrieb

Drücken Sie die START-Taste (1/1) auf dem

Bedientableau.

Takten Sie durch mehrmaliges Drücken der

START-Taste die Besonnungszeit in Minuten-

sprüngen hoch oder mit der STOP-Taste zur

Korrektur wieder herunter.

Die Einstellung der gewünschten Besonnungs-

zeit muss innerhalb von 20 Sekunden erfolgen.

Die Besonnung startet 5 Sekunden nach

erstmaliger Betätigung der START-Taste.

Möchten Sie das Gerät vor der eingestellten Zeit

abschalten, drücken Sie die STOP - Taste (1/2),

die sich neben der START-Taste befindet.

Die Display-Anzeige bleibt auf der gerade

aktuellen Besonnungszeit stehen.

Die Display-Anzeige blinkt und zeigt somit an,

dass noch eine Restzeit ansteht.

Drücken Sie die START-Taste (1/1) erneut, wird

die Besonnung mit der aktuellen Zeit fortgesetzt.

Wird die Besonnung nicht spätestens nach

60 Minuten fortgesetzt, geht das Gerät in den

Standby-Modus.

Drücken Sie die STOP-Taste erneut, wird die

Besonnung ganz unterbrochen und die Display-

Anzeige (1/9) wird auf Null gesetzt.

Warnung

2.2 Starting

Observe the tanning schedule.

Do not exceed the recommended

tanning times for your skin type.

Avoid sunburn.

Never exposure yourself to

ultraviolet light if you already have

a sunburn.

Your final tan (when your skin does

not darken any more) depends on

your skin type.

Your tan cannot be intensified by

using a solarium but only

maintained by it.

Close your eyes while tanning and

always wear the protective goggles

provided.

People who have undergone

surgery to their eye lenses must

wear protective goggles.

Starting by inserting a coin

Insert coins or chips into the coin meter.

The unit starts automatically after the warming-

up period, depending on whether

central control desk or coin timer is used.

If you want to start the unit before the end of the

warming-up period, press the START

button (1/1, Early start).

You can interrupt the tanning session by pressing

the STOP button (1/2)

(next to the START button).

The tanning time continues during this inter-

ruption, i.e. the display (1/9) continues to count.

Starting in private mode

Press the START button (1/1) on the control

panel.

Pressing the START button several times sets the

time on the display to the time you want in steps

of one minute or pressing the STOP button

corrects the time.

The tanning time must be set within 20 seconds.

Tanning starts 5 seconds after pressing the

START button for the first time.

You can interrupt the tanning session by pressing

the STOP button (1/2) (next to the START button).

The display shows the current tanning time.

The display lights up and shows the remaining

tanning time.

If you press the START button (1/1) again, the

tanning session will continue.

If the tanning session is not resumed within a

maximum 60 minutes, the unit returns

to standby mode.

If you press the STOP button again, the tanning

session is interrupted and the display (1/9) is

reset to zero.

Warning

123514

415 16

76 *12 *13 10 11

*optional

2.3 Auf der Liege

Legen Sie sich auf die Liege.

Legen Sie kein Körperteil auf die

vordere oder hintere Längskante

der Liege: Quetschgefahr!

Ziehen Sie den Fluter am Handgriff bis zum An-

schlag zu sich her.

Der Besonnungsabstand ist so exakt definiert.

Gerät im Münzbetrieb

Falls Sie Münzen bzw. Chips in den Münzzeitgeber

eingeworfen haben und die Besonnung noch nicht

gestartet hat, befinden Sie sich in der Vorlaufzeit.

Die Lampen werden nach Ablauf der Vorlaufzeit

automatisch eingeschaltet.

Möchten Sie das Gerät vor Ablauf der Vorlaufzeit

aktivieren, drücken Sie die START-Taste (2/1,

Frühstart).

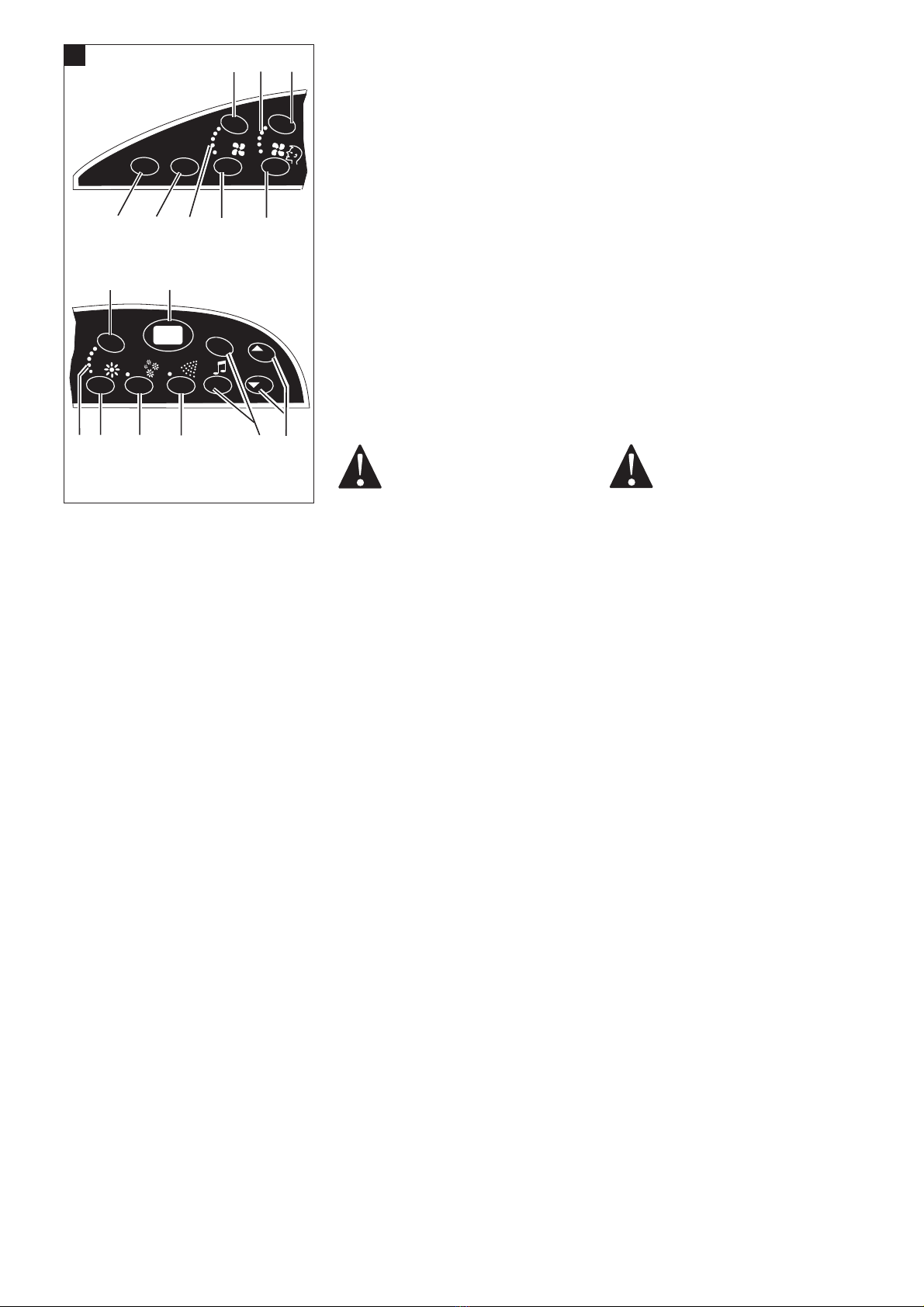

2.3.1 Bedienpanel

• START Taste (2/1)

Gerät im Münzbetrieb

Mit der START-Taste (2/1) können Sie die Be-

sonnung wieder starten, wenn Sie diese mit der

STOP-Taste (2/2) vorher unterbrochen haben.

Mit der START-Taste können Sie das Gerät vor

Ablauf der Vorlaufzeit starten (Frühstart).

Gerät im Privatbetrieb

Durch wiederholtes Drücken der START-Taste

(2/1) takten Sie die Zeit auf dem Display (2/9) in

Minutensprüngen auf Ihre gewünschte Be-

sonnungszeit hoch. Dieser Vorgang muss inner-

halb von 20 Sekunden erfolgen.

Die Besonnung startet 5 Sekunden nach erst-

maliger Betätigung der START-Taste.

Mit der START-Taste (2/1) können Sie die Be-

sonnung wieder starten, wenn Sie diese mit der

STOP-Taste (2/2) vorher unterbrochen haben.

• STOP Taste (2/2)

Mit der STOP-Taste (2/2) können Sie die

Besonnung jederzeit unterbrechen.

Gerät im Münzbetrieb

Mit der STOP-Taste (2/2) schalten Sie die Beson-

nungslampen vor Ablauf der eingestellten

Besonnungszeit ab.

Die Besonnungszeit läuft während dieser Unter-

brechung weiter, d. h. die blinkende Display-

Anzeige (2/9) zählt die Zeit weiter hoch.

Gerät im Privatbetrieb

Mit der STOP-Taste (2/2) schalten Sie die Be-

sonnungslampen vor Ablauf der eingestellten

Besonnungszeit ab.

Die Display-Anzeige bleibt auf der gerade aktu-

ellen Besonnungszeit stehen.

Die Display-Anzeige blinkt und zeigt somit an,

dass noch eine Restzeit ansteht.

Drücken Sie die STOP-Taste (2/2) erneut, wird

die Besonnung ganz unterbrochen und die

Display-Anzeige wird auf Null gesetzt.

• Tasten Lüfterstufe

Die Tasten (2/4, 2/5) steuern die Kühlluftzufuhr

über den Körper aus den fußseitigen Lüfter-

öffnungen. Die Tasten (2/14, 2/16) steuern die

Kühlluftzufuhr aus der Luftöffnung im oberen

Fluterbereich.Drücken Sie die Plus-Taste (2/4

bzw. 2/16), wird die Intensität der entsprechenden

Kühlluftzufuhr gesteigert, drücken Sie die Minus-

Taste (2/5 bzw. 2/14), wird die Intensität ver-

ringert.

2.3 On the bed

Lie on the bed.

Do not rest any part of the body on

the edge of the bed to avoid

bruising!

Pull down the canopy using the handle provided

as far as it will go.

The tanning distance is thus exactly defined.

Coin-operated unit

If the tanning session does not start immediately

after inserting the coins or chips in the coin-

operated timer it is due to the warming-up period.

The lamps will switch on automatically at the end

of this time.

If you want to start the equipment before the

warming-up period has finished, press the START

button (2/1, Early start).

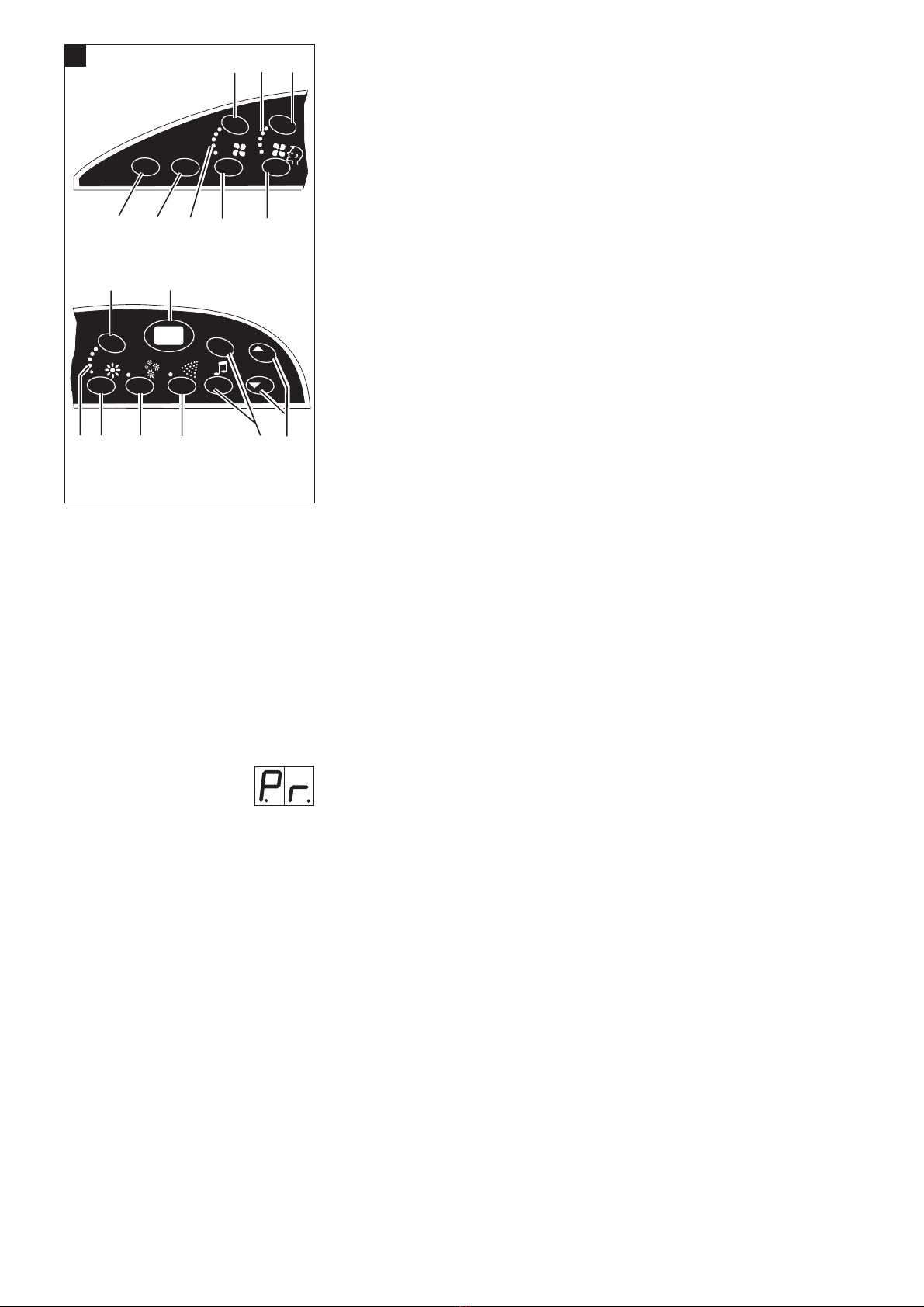

2.3.1 Interior control panel

• START button (2/1)

Coin-operated unit

If you have interrupted tanning by pressing the

STOP button (2/2), you can restart it by pressing

the START button (2/1). You can also use the

START button to start the unit before the end of

the warming-up period (Early start).

Unit in private use

By pressing the START button (2/1) repeatedly

you can set the time on the display (2/9) to the

desired tanning time in steps of one minute. This

must be done within 20 seconds.

Tanning starts 5 seconds after pressing the

START button for the first time.

If you have interrupted tanning by pressing the

STOP button (2/2), you can restart it using the

START button (2/1).

• STOP button (2/2)

You can interrupt tanning at anytime by pressing

the STOP button (2/2 ).

Coin-operated unit

You can switch off the sunlamps before the end

of the tanning session by pressing the STOP

button (2/2).

The tanning time continues during this inter-

ruption, i.e. the display (2/9) continues to count.

Unit in private use

You can switch off the sunlamps before the end

of the tanning session by pressing the STOP

button (2/2).

The display shows the current tanning time.

The display lights up and shows the remaining

tanning time.

If you press the STOP button (2/2) again, tanning

is aborted completely and the display shows zero.

• Fan speed buttons

Buttons (2/4 & 2/5) control the cooling air supply

from vents at the foot end of the bed.

Buttons (2/14 & 2/16) control the cooling air

supply from the vents in the upper canopy area.

Press the Plus button (2/4 or 2/16) to increase

the relevant cooling air supply or press the Minus

button (2/5 or 2/14) to decrease the intensity.

Wichtig!

Important!

123514

415 16

76 *12 *13 10 11

*optional

You can choose from 3 different intensity levels.

The red LED’s (2/3 or 2/15) light up to indicate

the level chosen. For level 1, LED 1 is switched

on; for level 2, LED 1, 2 and 3 and for level 3 LED

1, 2. 3, 4 and 5.

If you want to switch the ventilation off

completely, press the Minus button (2/5 or 2/14)

at level 1 for 3 seconds.

When tanning is restarted, the level previously

selected is retained.

Once the ventilation had been switched off

completely, the unit restarts at level 2.

• U·P·P Lamps buttons (2/6 & 2/8)

The buttons control the intensity of the tanning

of the U.P.P. lamps.

Press the Plus button (2/8) to increase the

corresponding

tanning area or press the Minus button (2/6) to

decrease the intensity.

You can choose from 3 different levels of

intensity.

The red LED’s (2/7) light up to indicate the level

chosen. For level, 1 LED 1 is switched on; for

level 2, LED 1, 2 and 3 and for level 3 LED 1, 2. 3,

4 and 5 U·P·P lamps completely, press the Minus

button (2/6) for 3 seconds at level 1.

When tanning is restarted, the level chosen before

is retained.

If the U·P·P lamps had been switched off

completely, the unit will restart tanning at level 3

(highest level).

When the tanning time is expired (OFF coin-

operated or OFF private use), the U·P·P lamps

are gradually turned off.

• Display (2/9)

Coin-operated unit

The two-digit display (2/9) counts the time from

the active coin meter signal in steps of one

minute. The tanning time elapsed is shown on

the display.

If the tanning time is interrupted by pressing the

STOP button (2/2), the display (2/9) continues

to count the tanning time. After the tanning time

has expired, the unit switches off and the display

shows 0.

Unit in private use

The two-digit display (2/9) counts the time from

start of tanning to zero in steps of one minute.

If the tanning time is interrupted by pressing the

STOP button (2/2), the display lights up and show

the current tanning time.

• AROMA button (Optional)

The AROMA program starts automatically when

tanning commences. You do not have to press

any button.

You can stop the AROMA program by pressing

the AROMA button (2/12) and restart it again by

pressing the AROMA button.

The red LED lights up while the AROMA program

is running.

During the AROMA program, the cooling air

circulation for the body is set to the lowest level;

cooling of the face is switched on according to

the setting.

Sie können zwischen 3 Stufen wählen.

Die roten LED-Lämpchen (2/3 bzw. 2/15) leuchten

entsprechend der gewählten Stufe. Bei Stufe 1

wird LED 1, bei Stufe 2 LED 1, 2 und 3 und bei

Stufe 3 LED 1, 2, 3, 4 und 5 eingeschaltet.

Möchten Sie die Körperlüftung ganz abschalten,

drücken Sie bei Stufe 1 die Minus-Taste (2/5 bzw.

2/14) 3 Sekunden lang.

Bei einem erneuten Start der Besonnung, wird

die vorher eingestellte Stufe beibehalten. War die

Körperlüftung ausgeschaltet, läuft das Gerät auf

Stufe 2 an.

• Tasten U·P·P Lampen (2/6, 2/8)

Die Tasten steuern die Intensität der U·P·P Lam-

pen. Drücken Sie die Plus-Taste (2/8), wird die

Intensität des jeweiligen Besonnungsbereiches

gesteigert, drücken Sie die Minus-Taste (2/6),

wird die Intensität verringert.

Sie können zwischen 3 Stufen wählen.

Die roten LED-Lämpchen (2/7) leuchten ent-

sprechend der gewählten Stufe. Bei Stufe 1 wird

LED 1, bei Stufe 2 LED 1, 2 und 3 und bei Stufe 3

LED 1, 2, 3, 4 und 5 eingeschaltet.

Möchten Sie die U·P·P Lampen ganz abschalten,

drücken Sie bei Stufe 1 die Minus-Taste (2/6)

3 Sekunden lang.

Bei einem erneuten Start der Besonnung, wird

die vorher eingestellte Stufe beibehalten.

Waren die U·P·P Lampen ausgeschaltet, läuft bei

einem erneuten Start der Besonnung das Gerät

auf Stufe 3 (höchste Stufe) an.

Ist die Besonnungszeit abgelaufen (AUS Münzer

bzw. AUS im Privatbetrieb) werden die U·P·P

Lampen stufenweise heruntergeschaltet.

••

•Display-Anzeige (2/9)

Gerät im Münzbetrieb

Die zweistellige Display-Anzeige (2/9) zählt die

Zeit ab aktivem Münzersignal in Minutensprüngen

hoch. Sie können am Display Ihre verbrauchte

Besonnungszeit ablesen. Wird die Besonnungs-

zeit mit der STOP-Taste (2/2) unterbrochen, zählt

die blinkende Display-Anzeige (2/9) die Beson-

nungszeit weiter hoch.

Nach Ablauf der Besonnungszeit schaltet das

Gerät aus und die Anzeige zeigt Null.

Gerät im Privatbetrieb

Die zweistellige Display-Anzeige (2/9) zählt die

Zeit ab Besonnungsbeginn in Minutensprüngen

bis auf Null herunter.

Wird die Besonnungszeit mit der STOP-Taste

(2/2) unterbrochen, bleibt die Display-Anzeige

(blinkt) auf der gerade aktuellen Besonnungszeit

stehen.

•Taster AROMA (Option)

Das AROMA Programm beginnt automatisch mit

dem Start der Besonnung. Sie müssen keine Taste

betätigen.

Drücken Sie die AROMA Taste (2/12) wird das

AROMA Programm gestoppt, drücken Sie die

AROMA Taste erneut, wird das Programm wieder

gestartet.

Das rote LED Lämpchen leuchtet, während das

AROMA Programm abläuft. Während das AROMA

Programm abläuft, läuft die Körperlüftung min-

destens auf ihrer niedrigsten Lüfterstufe, die

Gesichtslüftung wird entsprechend zugeschaltet.

• Taster BREEZE

Betätigen Sie den Taster (3/13) mit dem Symbol

für BREEZE, wird ein feiner Sprühnebel aus

destilliertem Wasser aus zwei Düsen des Fluters

auf den Körper und das Gesicht gesprüht.

Während ein Sprühzyklus abläuft (Sperrzeit ca.

2 Minuten), blinkt die rote LED Lampe. Während

dieser Zeit kann die BREEZE Taste nicht aktiviert

werden.

• Tasten Lautstärke Audiosystem

(3/10, siehe Kap. 5.2)

An den beiden Tasten können Sie die Lautstärke

der eingespielten Unterhaltung regeln. Drücken

Sie die Plus-Taste, wird die Lautstärke gesteigert,

drücken Sie die Minus-Taste wird die Lautstärke

verringert.

• Tasten Programmwahl Audiosystem

(3/11, siehe Kap. 5.2)

Wählen Sie über die Pfeil-Tasten aus den einge-

spielten Unterhaltungsprogrammen aus.

2.4 Reinigen der Liegenplatte: Ausschließ-

lich uwe Reiniger „PICCOBELLO“ verwenden!

Immer auf äußerste Hygiene

achten.

Die Liegefläche muss nach jeder Besonnung

desinfiziert und gereinigt werden.

uwe Reiniger und andere Reinigungsmittel

nicht in die Augen sprühen. Nicht in offene

Flammen sprühen.

Nicht trinken.

Darf nicht in die Hände von Kindern gelangen.

Reinigungsmittel nach Gebrauchsanweisung

verwenden und die vom Hersteller dafür ange-

gebene Einwirkzeit einhalten.

Keine Flüssigkeit über das Gerät schütten, da-

mit keine Feuchtigkeit in die Elektrik gelangen

kann.

Liegenplatte (4/1) reinigen

Reinigen Sie nach jeder Besonnung die Liegen-

platte mit dem uwe Reiniger „PICCOBELLO“ oder

dem Paletti Hydro Vlies. Sprühen Sie bei Verwen-

dung des uwe Reinigers „PICCOBELLO“ diesen

auf die Liegenplatte und lassen ihn ca. 1 Minute

einwirken. Trocknen Sie immer mit einem

sauberen Tuch nach.

ANGABEN FÜR DEN BETREIBER

3 Inbetriebnahme

3.1 Wichtige Information! Unbedingt lesen!

Keine mangelhaften Besonnungsgeräte in Be-

trieb nehmen.

Achten Sie auf die höchstzulässige Raumtem-

peratur von maximal 35°C, sonst besteht die

Gefahr, dass sich das Gerät zu stark erhitzt.

Auf die hygienischen Anforderungen achten.

Schutzbrillen bereitstellen und auf das Tragen

derselben achten.

Auf Einhaltung der vom Hauttyp abhängigen Be-

sonnungsdauer hinweisen.

Montage- und Bedienungsanleitung bereit

halten.

Sicherheitshinweise und Zeittafel im Beson-

nungsraum deutlich sichtbar anbringen.

Gerät nur in geschlossenem Zustand für

längere Zeit betreiben.

• BREEZE button

When you press the BREEZE button (3/13), a

fine atomised spray of distilled water is sprayed

from two nozzles in the canopy area onto the

body and face.

During the spraying cycle (time out about

2 minutes) the red LED lights up.

During this time the BREEZE button is disabled.

• Audio system volume buttons

(3/10, see Sec. 5.2)

These two buttons are used to adjust the volume

of the music.

Pressing the Plus button increases the volume,

pressing the Minus button decreases it.

• Audio system program selection

(3/11, see Sec. 5.2)

Use the arrow buttons to choose the music you

want to hear.

2.4 Cleaning the acrylic panel: Only use uwe

“PICOBELLO” cleaning agent!

Always pay great attention to

hygiene.

The surface of the bed must be cleaned and

sanitised after each tanning session.

Keep uwe cleaning agent or other cleaning

agents out of your eyes. Do not spray near an

open flame.

Do not drink.

Keep out of reach of children.

Follow the manufacturer’s instructions for the

cleaning agent and take account of the

specified activation time.

Never pour liquid directly onto the unit to avoid

the risk of moisture getting inside and affecting

the electrical equipment.

Cleaning panel (4/1)

Clean the acrylic bed panel after each tanning

session using uwe “PICCOBELLO”

cleaning agent or Paletti hydro-fleece.

When using uwe “PICCOBELLO” cleaning agent,

spray onto the acrylic panel and allow it to sink

in for one minute.

Wipe off using a clean cloth.

INFORMATION FOR THE USER

3 Initial operation

3.1 Important Information!

To be read by everyone!

Never switch on a defective sun bed.

Ensure the maximum permissible room

temperature (35° C) is not exceeded, otherwise

the unit may overheat.

Observe the requirements with regard to

hygiene.

Be sure to provide protective goggles and

ensure that they are worn.

Point out that the permitted tanning time

depends on the type of skin.

Make sure the assembly and operating

instructions are always available.

Be sure the safety instructions and tanning

schedules are clearly visible in the tanning

cubicle.Use the unit only in the closed state

for a longer period of time.

123514

415 16

76 *12 *13 10 11

*optional

Warnung

Warning

3.2 Vor der Inbetriebnahme

Die Sicherheitshinweise und Bedienungsan-

leitung müssen vor dem Aufstellen und der Inbe-

triebnahme aufmerksam gelesen und beachtet

werden.

Im Service-Modul können Sie die Betriebs-

stunden abrufen (s. Kap. 5.1).

3.3 Erstinbetriebnahme des Gerätes

Vor jeder Inbetriebnahme sind die örtlichen

Sicherheitsbestimmungen, sowie die Sicherheits-

hinweise einzuhalten.

Ist das Gerät komplett montiert, elektrisch ange-

schlossen und mit dem Münzzeitgeber bzw. der

Zentralsteuerung verbunden, kann das Gerät in

Betrieb genommen werden.

4 REINIGEN - WICHTIGE INFORMATION

FÜR DEN BETREIBER

Achten Sie am Besonnungsgerät und in

dessen Umgebung auf äußerste Hygiene.

Staubablagerungen vermindern die Bräu-

nungswirkung.

Reinigungsmittel nicht in die Augen sprühen!

Nicht in offene Flammen sprühen!

Nicht trinken!

Darf nicht in die Hände von Kindern gelangen!

Keine Flüssigkeit über das Gerät schütten, so

dass keine Feuchtigkeit in die Elektrik

gelangen kann.

Reinigungsmittel nach Gebrauchsanweisung

verwenden. Halten Sie die vom Hersteller

dafür vorgegebene Einwirkzeit ein.

Es besteht keine Garantie oder Gewährleis-

tungshaftung bei Verwendung anderer

Reinigungsmittel.

• Korpus

Reinigen Sie die lackierten Flächen des Gerätes

mit einem schwach angefeuchteten Tuch, wobei

dem Wasser etwas Spülmittel beigegeben werden

kann.

Verwenden Sie keine scheuernden Mittel.

Beseitigen Sie hartnäckigen Schmutz mit einem

weichen Tuch und einem ökologisch abbaubaren

Reinigungsmittel (z. B. Neutralseife).

• Acrylglasplatte

„PICCOBELLO“ eignet sich besonders zur

Desinfektion, Desodorierung und zur täglichen

Reinigung von Flächen aller Art, insbesondere in

Sonnen- und Fitnessstudios. „PICCOBELLO“ wird

von uwe als Konzentrat geliefert und muss mit

Wasser zu einer gebrauchsfertigen Lösung ver-

dünnt werden.

PICCOBELLO gebrauchsfertig mischen

Mischen Sie 15 ml „PICCOBELLO“ auf 1 Liter

Wasser, dies ergibt eine 1,5 %-ige Gebrauchs-

lösung, die eine Einwirkzeit von 1 Minute benötigt.

Acrylglasplatten reinigen

Verwenden Sie für die Acrylglasplatten aus-

schließlich den original uwe Reiniger

„PICCOBELLO“ oder das Paletti Hydro-Vlies.

Sprühen Sie bei Verwendung des uwe Reinigers

„PICCOBELLO“ diesen auf die Liegenplatte und

lassen ihn ca. 1 Minute einwirken.

Trocknen Sie immer mit einem sauberen Tuch

nach. Reinigen Sie von Zeit zu Zeit die Unterseite

der Liegenplatte, die untere Acrylglasplatte in der

Liege und die Acrylglasplatte im Fluter.

3.2 Before initial operation

Safety regulations and operating instructions must

be read carefully and taken into account before

installation and start-up.

You can monitor the operating hours using the

service module (see Sec. 5.1).

3.3 Using the unit for the first time

Before each initial operation all local safety

regulations and safety warnings must be

observed. Once the unit has been fully assembled,

connected to the power supply and coin-operated

timer or central control unit, it can be switched

on.

4 CLEANING – IMPORTANT INFORMATI-

ON FOR THE OPERATOR

Observe the utmost hygiene for the sun bed

and its surroundings.

Dust deposits reduce the tanning effect.

Keep cleaning agents away from the eyes!

Do not spray cleaning agent near a naked

flame!

Do not drink!

Keep out of reach of children!

Do not pour liquid directly onto the unit to

avoid moisture affecting the electrical

equipment.

Follow the manufacturer’s instructions for the

cleaning agent and take account of the

specified activation time.

There is no liability or warranty if other

cleaning agents are used.

• Housing

Clean the coated surfaces of the unit with a damp

cloth containing a little detergent if required.

Do not use scouring agents.

Remove persistent dirt using a soft cloth and a

bio-degradable cleaning agent (e.g. neutral soap).

• Acrylic panel

“PICCOBELLO“ is suitable for disinfecting,

deodorisation and daily cleaning of all kinds of

surfaces, especially in tanning studios and gyms.

“PICCOBELLO“ is supplied by uwe in concen-

trated form and has to be diluted with water before

use.

Mixing PICCOBELLO ready for use

Mix 15 ml of “PICCOBELLO“ with 1 litre of water.

This produces a 1.5 % solution which requires

an activation time of 1 minute.

Cleaning acrylic panels

Only use the uwe “PICCOBELLO” cleaning agent

or Paletti hydro fleece on acrylic

panels.

When using the uwe “PICCOBELLO” agent, spray

onto the acrylic panel and allow it to sink in for

1 minute.

Wipe off using a clean cloth.

From time to time clean the under side of the bed

panel, the bottom acrylic panel in the bed and

the acrylic panel in the canopy.

523467

Acrylglasplatten Liege

Liegenplatte hochklappen

1. Drehen Sie die Schlitze der Drehriegel (5/7)

mit einer Münze in die Vertikale.

2. Klappen Sie die Liegenplatte (4/1) vorne

mittig nach oben.

3. Nehmen Sie beide Haltestäbe (4/2) aus ihrer

Justierung und stützen Sie damit die

Liegenplatte ab.

4. Reinigen Sie die Unterseite der Liegenplatte.

Untere Acrylglasplatte in der Liege reinigen

1. Reinigen Sie die Oberseite der unteren Acryl-

glasplatte (5/10).

2. Nehmen Sie die beiden Abdeckwinkel (4/5)

nach oben weg.

3. Kippen Sie die untere Acrylglasplatte am

Griffloch (4/4) nach oben.

4. Reinigen Sie die Unterseite der

Acrylglasplatte.

Acrylglasplatten Liege einbauen

1. Legen Sie die untere Acrylglasscheibe mit

dem Griffloch (4/4) nach vorne zwischen die

Begrenzungen (5/8) der Lampenabdeckung.

2. Stellen Sie die beiden Abdeckwinkel (4/5) mit

ihren Langlöchern über die Schraubenköpfe

der darunter liegenden Lampenabdeckwinkel

(5/6).

3. Befestigen Sie die beiden Haltestäbe (4/2) in

ihren Justierungen und klappen Sie die

Liegenplatte nach unten, bis sie auf der Liege

aufliegt.

4. Drehen Sie die Schlitze der Drehriegel (5/7)

in die Horizontale.

Acrylglasplatte Fluter

Fluterrahmen mit Acrylglasplatte herunter-

klappen

1. Reinigen Sie die zugängliche Seite der Acryl-

glasplatte Fluter.

2. Nehmen Sie den Innensechskantschlüssel.

3. Drehen Sie die drei Innensechskantriegel

(6/2) mit dem Innensechskantschlüssel um

90 Grad.

4. Kippen Sie den Innenfluter (6/3) mit seiner

vorderen Längsseite nach unten bis der

Rahmen auf der Liege aufliegt.

Bitte vorsichtig auflegen!

5. Reinigen Sie die Innenseite der Acrylglasplatte

(6/5).

6. Klappen Sie den Innenfluter nach oben, bis

er anliegt.

7. Drehen Sie die Drehriegel (6/2).

• Reflektor

Wischen Sie die Reflektoren beim Lampenwech-

sel mit einem Alkohol getränkten Tuch ab.

5 KNOW HOW FÜR DEN BETREIBER

5.1 Service-Modul

(Betriebsstunden, Fehlermeldung)

5.1.1 Service-Modul

Das Service-Modul umfasst drei Programme

(Programm Menü, Service Menü1, Service

Menü 2), die am Display (7/9) abgerufen

werden können. In diesen Programmen können

Sie die Betriebsstunden abrufen, Tempera-

turen ablesen, Fehlermeldungen ablesen, etc.

Acrylic bed panels

Open up the bed panel

1. Turn the slots of the turning bolt (5/7) into a

vertical position using a coin.

2. Open up the bed panel (4/1) at the front

centre.

3. Take both fixing rods (4/2) from their fixing

device and support the bed panel with them.

4. Clean the bottom part of the bed panel.

Cleaning the bottom acrylic panel in the bed

1. Clean the upper part of the bottom acrylic

panel (5/10).

2. Remove the two brackets (4/5) to the top.

3. Tilt the bottom acrylic panel to the top using

the grip hole (4/4).

4. Clean the bottom part of the acrylic panel.

Fitting the acrylic bed panel

1. Place the bottom acrylic panel with the grip

hole (4/4) showing to the front between the

limitations (5/8) of the lamp cover.

2. Place the two brackets (4/5) with their slot

holes over the screw heads of the adjacent

lamp brackets (5/6).

3. Replace the two fixing rods (4/2) in their

holding devices and tilt the bed panel back

until it touches the bed.

4. Turn the slots of the turning bolt (5/7) into

the horizontal position.

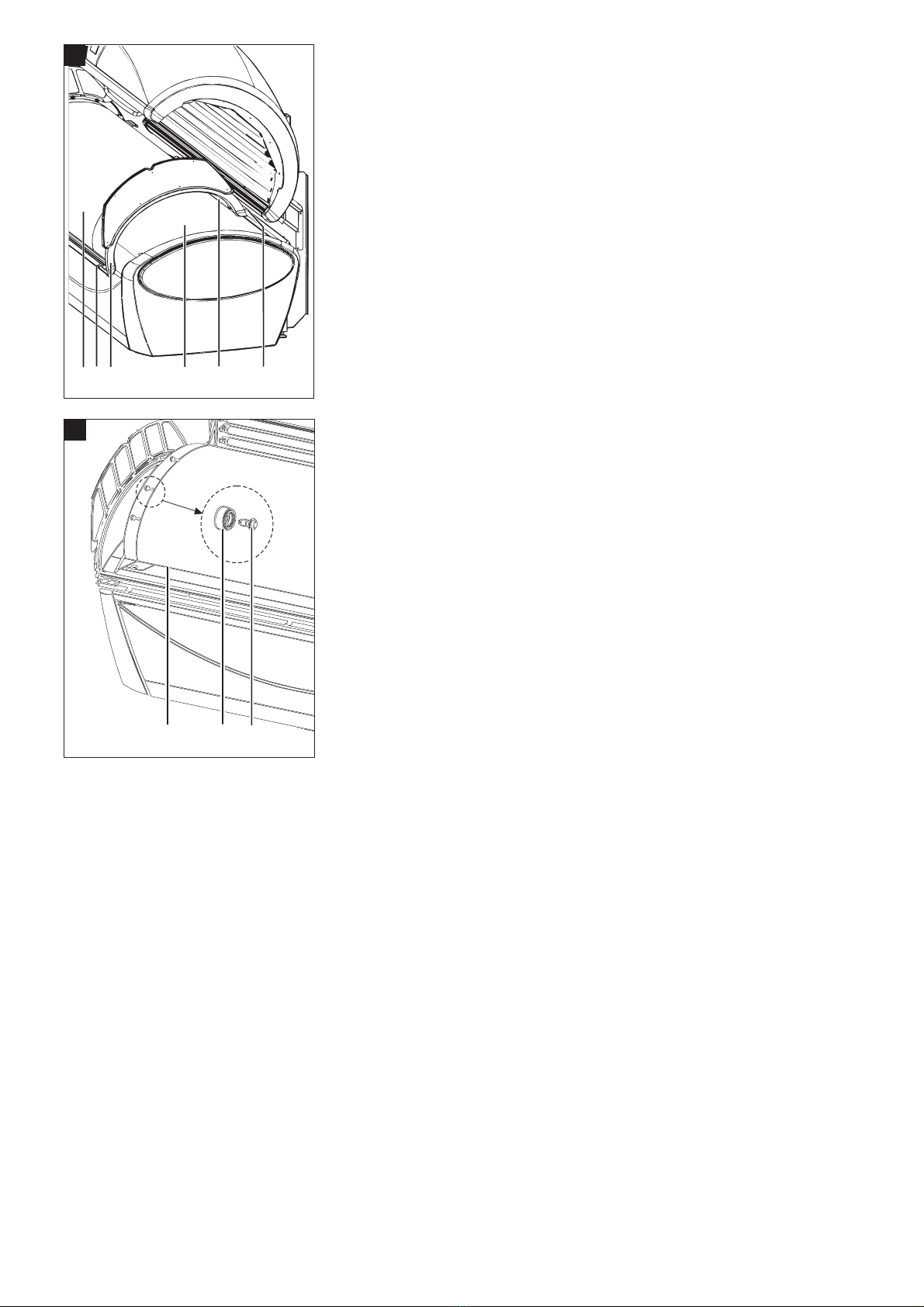

Acrylic Panel Canopy

Turn canopy frame with acrylic panel down

1. Clean the accessible part of the acrylic panel

canopy.

2. Take the Allen key.

3. Turn the three hexagonal bolts (6/2) to 90°

using the Allen key.

4. Tilt the interior canopy (6/3) down with the

front long side to the bottom until the frame

touches the bed.

Lower carefully!

5. Clean the inside of the acrylic panel (6/5).

6. Push the internal canopy to the top until it

fits closely.

7. Turn the bolt (6/2).

• Reflectors

Wipe off the reflectors with a cloth moistened

with alcohol when replacing the reflectors.

5 KNOW HOW FOR THE OPERATOR

5.1 Service module

(Operating hours, error messages)

5.1.1 Service module

The service module comprises three programs

(Program menu, Service menu 1 and Service

menu 2) which can be called at the display

(7/9). Using these programs you can monitor

operating hours, temperatures and error

messages, etc.

5.1.2 Bedienung des Service-Moduls

(siehe Bedien-Diagramm Kap. 5.1.3)

Drücken Sie gleichzeitig die START-Taste (7/1)

und die STOP-Taste (7/2) ca. 4 Sekundenlang.

Das Programm Menü erscheint auf dem Display.

Drücken Sie die START-Taste, wechseln Sie zwi-

schen den drei Programmen hin und her: Pro-

gramm Menü, Service Menü 1, Service Menü 2.

Drücken Sie bei einem Programm die STOP-Taste,

springen Sie in das Programm ein.

Drücken Sie in einem gewählten Menü die START-

Taste, gehen Sie die einzelnen Parameter durch.

Drücken Sie bei einem Parameter die STOP-Taste,

wird der Parameter (z. B. die Betriebsstunden)

angezeigt. Es werden alternierend zwei Werte

angezeigt. Die einzelne Zahl, die angezeigt wird,

ist die Zehntausenderstelle.

Die zwei Zahlen, die angezeigt werden, stellen die

Tausenderstelle und die Hunderterstelle dar.

Drücken Sie die START Taste und halten Sie diese

fest, lesen Sie die Zehner- und die Einerstelle ab.

Drücken Sie gleichzeitig die START-Taste (7/1)

und STOP-Taste (7/2) ca. 4 Sekunden lang, so

können Sie die bis jetzt gezählte Zeit auf Null

(RESET) setzen, z. B. nach einem Lampen-

wechsel. Drücken Sie auf der obersten

Programmebene Pr erneut gleichzeitig die START-

Taste und die STOP-Taste ca. 4 Sekunden lang,

wird das Ser-vice-Modul verlassen.

Trennen Sie nach Beendigung des Service Mo-

duls das Gerät innerhalb von 5 Minuten vom

Netz, damit die geänderten Parameter gespei-

chert und aktiviert werden.

Werden Parameter geändert, aber nach dem

Austritt aus dem Service-Modul nicht durch

Trennung des Gerätes bestätigt, bleiben sämt-

liche Einstellungen bestehen, die vor dem Ein-

tritt in das Service-Modul aktiv waren. Sind

Sie im Service-Modul und werden innerhalb

von ca. 4 Minuten von Ihnen keine Einstellun-

gen vorgenommen, verlässt das Gerät auto-

matisch das Service-Modul und geht in den

Standby-Modus.

Die Bedienung des Service-Moduls ist dem

Diagramm in Kap. 5.1.3 genau zu entnehmen.

5.1.3 Programme des Service-Moduls

• Program Menu Pr

Betriebstunden können Sie im Programm

Menü ablesen.

PrP1 Betriebsstunden Solarium

PrP2 Betriebsstunden Leuchtmittel, ND Lam-

pen in der Liege, HD-Strahler Körper-

bräuner,Schulterbräuner in der Multi-

funktions-Einheit

PrP3 Betriebsstunden HD-Strahler

Gesichtsbräuner, POWER SPOT

PrP4 Sprühvorgänge BREEZE

PrP5 Entlüften BREEZE, erforderlich bei

a) Erstinbetriebnahme

b)Behälterwechsel und Wartungsarbei-

ten am BREEZE-System siehe Kapitel

5.6. Wartung und Instandhaltung

PrP6 Betriebsstunden AROMA

PrP7 Nachlauf-Zeit für BINGO-Funktion

PrP8 Audio. Einstellen der Grund-Lautstärke

von 1 - 64

PrP9 Audio. Einstellen der maximale Lautstärke

von 1 - 64

PrP10 Lampenalterung

(nur bei EVG-Ausführung)

Sind Sie im Programm Menü zum Beispiel bei P2,

können Sie durch Drücken der STOP-Taste die

aktuell gelaufenen Betriebsstunden der Körper-

lampen ablesen.

Lesen Sie die Betriebsstunden ab.

5.1.2 Use of the service module

(see operating diagram in Sec. 5.1.3)

Press the START button (7/1) and the STOP

button (7/2) at the same time for about 4 seconds.

The program menu will appear on the display.

Press the START button to change between the

programs: Program menu, Service menu 1,

Service menu 2.

If you press the STOP button in a program, you

jump into the program.

If you press the START button when you are in

the selected menu, you will run through the

parameters.

If you press the STOP button for a parameter, the

parameter will be displayed (e.g. operating hours).

Two alternating values are displayed. The single

digit shown indicates the ten thousands.

The two digits shown indicate the thousands and

the hundreds.

Pressing and holding the START button down

displays the tenths and the ones.

Pressing the START button (7/1) and the STOP

button (7/2) at the same time for about 4 seconds,

sets the time elapsed so far to zero (RESET), e.g.

after replacing lamps.

To quit the service module, press the START and

STOP button together for about 4 seconds.

If you disconnect the unit from the power supply

within 5 minutes of leaving the service module,

the parameters you have changed will be

saved and activated.

If parameters are changed, but you do not

unplug the unit after leaving the service module

to confirm your changes, then the previous

settings remain unchanged.

If you are in the service module but do not

make any changes within a period of about 4

minutes, the system automatically exits the

service module and returns to the standby

mode.

For operating the service module see diagram

in Sec. 5.1.3.

5.1.3 Programs of the service module

• Program Menu Pr

Operating hours can be read in the program

menu.

PrP1 operating hours solarium

PrP2 operating hours lamps, LP lamps in the

bed, HP lamps for the body tanners, side

tanner in the multifunction unit

PrP3 operating hours HP lamps for the

facial tanner, POWER SPOT

PrP4 BREEZE spray cycles

PrP5 Bleed BREEZE, necessary during

a) initial commissioning

b) tank change and service work on the

BREEZE system see Chapter 5.6.

Servicing and

Maintenance

PrP6 operating hours AROMA

PrP7 Over run time for BINGO-Function

PrP8 Audio: adjustment of basic volume

from 1 to 64

PrP9 Audio: adjustment of maximum

volume from 1 to 64

PrP10 Lamp aging

(only for Electronic Ballasts)

In the program menu, e.g. for P2, press the

STOP button to read the currently elapsed ope-

rating time of the body tanners.

Read the operating hours.

123514

415 16

76 *12 *13 10 11

*optional

Es werden alternierend zwei Werte angezeigt. Die

einzelne Zahl, die angezeigt wird, ist die Zehn-

tausenderstelle. Die zwei Zahlen, die angezeigt

werden, stellen die Tausenderstelle und die

Hunderterstelle dar.

Drücken Sie die START Taste und halten Sie diese

fest, lesen Sie die Zehner- und die Einerstelle ab.

Drücken Sie gleichzeitig die START-Taste und

STOP-Taste ca. 4 Sekunden lang, so können Sie

die bis jetzt gezählte Zeit auf Null (RESET) setzen,

z. B. nach einem Lampenwechsel.

Der linke Punkt der 7-Segment Anzeige

leuchtet.

Two alternating values are displayed. The single

digit shown indicates the ten thousands. The two

digits shown indicate the thousands and the

hundreds.

Pressing and holding the START button displays

the tenths and the ones.

Press the START button and the STOP button at

the same time for about 4 seconds to set the time

elapsed so far to zero (RESET), e.g. after having

replacedlamps.

The left dot on the 7 segment display lights

up.

Das Service Modul auf einen Blick:

Overview of the Service Module:

Hat ein Betriebsstundenzähler seinen Grenzwert

erreicht, so leuchtet der linke Punkt der 7-Seg-

ment Anzeige auf dem Display.

Gehen Sie dann in das Programmmenü und

wechseln die Lampen aus, deren Betriebsstun-

denzähler seinen Grenzwert erreicht hat.

Setzen Sie danach die Betriebsstunden auf Null

(RESET).

Trennen Sie das Gerät innerhalb von 5 Minuten

vom Netz, so werden die geänderten Parameter

gespeichert und aktiviert.

Der rechte Punkt der Dezimalanzeige leuchtet.

If the operating hours counter has reached its

limit value, the left dot of the 7 segment display

lights up.

Go to the program menu and replace the lamps

for which the operating time has elapsed.

Then reset the operating hours to zero (RESET).

If you disconnet the unit from the power supply

within 5 minutes the parameters you have

changed will be saved and activated.

The right dot of the decimal display lights up.

Warnung

Warning

Leuchtet der rechte Punkt der Dezimalanzeige,

müssen entweder der BREEZE Kanister oder die

AROMA Flaschen ausgetauscht werden.

Gehen Sie dazu in das Programm Menü zu PrP4

oder PrP6:

BREEZE

Lesen Sie bei PrP4 die Anzahl der Sprühvorgänge

BREEZE ab. Der rechte Punkt der Dezimalanzeige

auf dem Display leuchtet, wenn der Grenzwert

von 900 Sprühvorgängen erreicht ist. Der rechte

Dezimalpunkt und die LED Lampe unter der

BREEZE Taste blinkt, wenn 1000 Sprühvorgänge

erreicht sind, dann kann die BREEZE Taste nicht

mehr benutzt werden.

Sie müssen den BREEZE Kanister austauschen.

Wird der BREEZE Vorratskanister ausgetauscht,

muss die Anzahl der Sprühvorgänge auf Null

gesetzt werden (PrP4), das BREEZE System ent-

lüftet und danach das Gerät vom Netz getrennt

werden.

Lesen Sie den exakten Vorgang in Kap. 6.6 nach.

ODER

AROMA (Option)

Lesen Sie bei PrP6 die Betriebsstunden AROMA

ab. Der rechte Punkt der Dezimalanzeige auf dem

Display leuchtet, wenn der Grenzwert von 300

Betriebsstunden erreicht ist. Sie müssen die

AROMA Flaschen austauschen.

Werden von Ihnen die beiden AROMA Flaschen

ausgetauscht, müssen die gezählten AROMA

Betriebsstunden auf null gesetzt werden (PrP6).

Lesen Sie den genauen Vorgang in Kap. 6.6 nach.

Weitere Informationen über AROMA erhalten Sie

in Kap. 5.3.

• Service Menü S1 und Service Menü S2

Lesen Sie im Service Menü 1 ab:

S1P1: Einstellbare Lüfternachlaufzeit zwischen

0 und 10 Minuten

S1P2: Temperatur 1 Zuluft, ablesbar

S1P3: Temperatur 2 Abluft, ablesbar

S1P4: Einstellbarer Grenzwert der Betriebs-

stunden von den ND-Lampen. Ist dieser

erreicht, so leuchtet der linke Punkt der

7-Segment Anzeige auf dem Display.

S1P5: Einstellbarer Grenzwert der Betriebs-

stunden von den U·P·P / HD-Lampen. Ist

dieser erreicht, so leuchtet der linke Punkt

der 7-Segment Anzeige auf dem Display.

Trennen Sie das Gerät innerhalb von 5 Minuten

vom Netz, so werden die geänderten Parameter

gespeichert und aktiviert.

• Service Menü S2

Lesen Sie im Service Menü 2 die Fehlermel-

dungen mit einem E in der linken Stelle und einer

Fehlernummer in der rechten Stelle ab.

Drücken Sie im Service Menü 2 bei einer Fehler-

meldung die START–Taste, werden die letzten zehn

aufgetretenen Fehler angezeigt.

Falls bei Ihnen eine Fehlermel-

dung auf dem Display auftritt,

setzten Sie sich bitte mit dem

Kundendienst der Fa. uwe oder

mit Ihrem Fachhändler in

Verbindung.

If the right dot of the decimal display lights up,

either the BREEZE canister or theAROMA

bottles must be replaced.

Go to the program menu PrP4 or PrP6:

BREEZE

Read the number of BREZE sprayings at PrP4.

The right dot of the decimal display lights up

when the limit value of 900 sprayings is reached.

The right dot of the decimal display and the LED

under the BREEZE button light up when 1000

sprayings are reached, then the BREEZE button

cannot be activated any more.

You must replace the BREEZE canister.

If you replace the BREEZE reservoir, the number

of sprayings must be reset to 0 (PrP4), the

BREEZE system has to be bled and the unit

unplugged from the mains.

For more information on this procedure see Sec.

6.6.

AROMA (Optional)

Read the AROMA operating hours in PrP6. The

right dot of the decimal display lights up

when the limit value of 300 operating hours has

been reached. You

must replace the AROMA bottles.

If you replace both AROMA bottles, the number

of AROMA operating hours has to be reset to 0

(PrP6).

For more information on this procedure see Sec.

6.6.

For further information on AROMA see Sec. 5.3.

• Service Menu S1 und Service Menu S2

The service menu 1 shows:

S1P1: Ventilation overrun time can be set

between 0 and 10 minutes.

S1P2: Temperature 1 supply air, reading

S1P3: Temperature 2 supply air, reading

S1P4: Limit value to be set for operating hours

of ND lamps. If this is reached, the left

dot of the 7 segment display lights up.

S1P5: Limit value to be set for operating hours

of U·P·P / HD lamps. If this is reached,

the left dot of the 7 segment display lights

up.

If you disconnect the unit from the power supply

within 5 minutes the parameters you have

changed will be saved and activated.

• Service Menu S2

In service menu 2 read the error messages with

an E in the left and position and an error number

at the right position.

In case of an error message, press the START

button in Service menu 2 to display the

last ten errors.

In case of an error message on

your display, please contact uwe

customer service or your

authorized dealer.

5.2 Audiosystem (Option)

Das Gerät verfügt über zwei Tasten für die Laut-

stärkenregelung (8/10) und über zwei Tasten für

die Programmwahl (8/11).

Der Anschluss dieser Tasten erfolgt bauseits über

Ihren PC-Studio Steuerungsanbieter oder Ihren

Audio-Systemanbieter (Zentralsteuerung).

Der Anschuss erfolgt entsprechend folgendem

Anschlussbeispiel.

Anschluss Audiosystem

Anschlussbeispiel für ein externes Relais oder

Logikeingang einer externen Elektronik.

5.2 Audio system (Option)

The unit is equipped with two buttons for volume

control (8/10) and two buttons for program

selection (8/11).

As a factory setting the buttons are connected to

your studio PC provider or your sound system

provider (central control). Connection is made

as in the following example.

Connecting to the sound system

Example of connecting an external relay or logic

input of external electronic equipment.

R15

100R

R14

100R

R13

100R

R12

100R

413

ULN2003

116

ULN2003

215

ULN2003

314

ULN2003

C13

GND_EXT

C12

GND_EXT

C11

GND_EXT

C10

GND_EXT

KANAL-_X29

KANAL+_X29

LAUT-_X29

LAUT+_X29

X29

Typ 224 5p

GND_EXT

Anschlussbeispiel 12V Relais

12VDC/1S 3

+12V_EXT

Anschlussbeispiel Logikeingang externe Steuerung

74HCT14

10 K0

GND_EXT_2

+5V

Lautstärke, Kanal

Connection Example 12V Relais

Connection Example logical input for external Control

Loudness, Channel

5.3 Ablauf der AROMA Phasen

Das AROMA Modul im Fußgestell besteht aus 2

Düften, die ab Besonnungsbeginn abwechselnd

(gegliedert in 4 Phasen) über den Luftstrom des

Körperlüfters in den Besonnungsinnenraum

geleitet werden. D. h. das AROMA Modul beginnt

automatisch mit dem Start der Besonnungs-

lampen mit Phase 1 (Sie müssen keine Taste

betätigen). Die LED Lampe an der AROMA Taste

(8/12) leuchtet rot.

Wird also während des Besonnungsvorganges

die AROMA Taste (8/12) nicht betätigt, läuft das

AROMA Programm wie folgt ab:

Phase 1

Vom Start bis 2 Minuten nach dem Start der

Besonnung wird alle 30 Sekunden von Duft-

flasche 1 für 5 Sekunden Duft in den Luftstrom

des Körperlüfters geführt.

Phase 2

Ab der dritten Minute bis zum Ende der Beson-

nungszeit wird alle 60 Sekunden von Duftflasche

2 für 10 Sekunden Duft in den Luftstrom des

Körperlüfters geführt.

Phase 3

Vom Ende der Besonnungszeit bis zum Ende der

Nachlaufzeit wird alle 30 Sekunden von Duft-

flasche 1 für 7 Sekunden Duft in den Luftstrom

des Körperlüfters geführt.

Phase 4

Danach wird alle 3 Minuten von Duftflasche 2 für

10 Sekunden Duft in den Luftstrom des Körper-

lüfters geführt (15 Minuten lang).

Achtung!

Stoppen Sie mit der AROMA Taste das AROMA

Programm, läuft das Programm im Hintergrund

weiter, die Ausgänge sind aber geschlossen.

Stoppen Sie während der AROMA Phase 1 und 2

die Besonnung, wird sofort die Lüfternachlaufzeit

und damit die AROMA Phase 3 gestartet. Starten

Sie während der AROMA Phase 4 die Besonnung

erneut, so wird die AROMA Phase 4 abgebrochen

und mit dem Start der Besonnung wird mit der

AROMA Phase 1 gestartet.

6 WARTUNG UND INDSTANDHALTUNG

Gerät immer vom Netz trennen!

Der Betreiber hat dafür zu sorgen, dass das Gerät

immer nur in einwandfreiem Zustand betrieben

wird.

Auf regelmäßige Wartung und Überprüfung der

technischen Einrichtungen achten.

Bei Reparatur- bzw. Wiederinbetriebnahmetätig-

keiten sind zusätzliche Maßnahmen, wie Ab-

schrankung gegen den Zutritt Unbefugter unbe-

dingt notwendig.

Es dürfen nur autorisierte Personen an dem Gerät

arbeiten, wenden Sie sich dazu bitte an Ihren

Fachhändler oder die Fa. uwe.

Es ist jede Arbeitsweise zu unterlassen, die die

Sicherheit an dem Gerät beeinträchtigt.

Beziehen Sie immer nur Original-Ersatzteile über

Ihren Fachhändler oder die Fa. uwe.

Es kann keine Haftung übernommen werden,

wenn andere als die Original-Lampen, -Strahler

oder -Starter eingebaut werden.

Gerät nicht ohne Acrylglasplatten betreiben.

5.3 AROMA phase sequence

The AROMA module in the base unit contains 2

aromas, which are introduced in turn into the

tanning area with the air flow to the body through

the air vent, as from the start of the tanning period

(which is subdivided into four phases). This means

that the AROMA module automatically starts with

Phase 1, when the tanning lamps start (You do

not need to press a button). The LED lamp at the

AROMA button (8/12) lights up red.

If the AROMA button (8/12) is not pressed during

the tanning session, the AROMA program

operates in the following way:

Phase 1

From the beginning until 2 minutes after the start

of tanning, every 30 seconds a spraying of 5

seconds is sent from aroma bottle 1 into the air

stream of the body air vent.

Phase 2

From the third minute until the end of the tanning

period, every 60 seconds a spraying of 10 se-

conds is sent from aroma bottle 2 into the air

stream of the body air vent.

Phase 3

From the end of the tanning period until the end

of the overrun time, every 30 seconds a spraying

of 7 seconds is sent from aroma bottle 1 into the

air stream of the body air vent.

Phase 4

Then a spraying of 10 seconds is sent from aroma

bottle 2 into the air stream of the body air vent

(for a period of 15 minutes) every 3 minutes.

Attention!

If you stop the AROMA program with the AROMA

button, the program continues to run in the

background, but the outlets are closed.

If you stop tanning during AROMA Phase 1 & 2,

the air vent overrun time is started immediately

together with AROMA Phase 3. If you start tanning

again during AROMA Phase 4, AROMA Phase 4

is interrupted and AROMA Phase 1 is started with

the start of the tanning period.

6 SERVICE AND MAINTENANCE

Always unplug the unit from the

mains!

The operator must ensure that the equipment is

only use when it is in perfect working order.

Be sure that technical equipment is inspected and

serviced regularly.

During repair or start-up, additional measures

must be taken to prevent unauthorized access to

the safety area.

Only authorized persons may work on the

equipment, contact your authorized dealer or uwe

Customer Service for further details.

Do not do anything which could impair the safety

of the equipment.

Always purchase original spare parts from your

authorized dealer or uwe.

No liability will be accepted if lamps, tubes or

starters are installed other than those originally

supplied.

Never use the equipment without the acrylic

panels.

123514

415 16

76 *12 *13 10 11

*optional

Warning

Warnung

6.1 Auswechseln der Acrylglasplatte

Die Acrylglasplatten sind Spezialgläser mit hoher

UV-Durchlässigkeit. Verwenden Sie deshalb bei

Ersatz auf keinen Fall Fensterglas oder handels-

übliches Plexiglas, weil diese die UV-Strahlen ganz

oder teilweise ausfiltern.

Beziehen Sie die Original-Acrylglasplatten immer

von Ihrem Fachhändler oder Gerätehersteller.

Bei der Ersatzlieferung ist die Acrylglasplatte auf

beiden Seiten mit einer Schutzfolie umhüllt. Ziehen

Sie die Schutzfolie vor dem Einsetzen in die

Besonnungsgeräte ab. Geräte nicht ohne Acryl-

glasplatten betreiben, da sonst die Kühlung der

Lampen nicht mehr gewährleistet ist.

Bei Schäden übernimmt der

Hersteller keine Haftung.

LIGHTGLASS

Die Acrylglasplatte im Fluterrahmen und die

Liegenplatte sind einseitig mattiert.

6.1.1 Acrylglasplatten Liege

Liegenplatte auswechseln

1. Drehen Sie die Schlitze der Drehriegel (9/5)

mit einer Münze in die Vertikale.

2. Stellen Sie sich zu zweit, jeder auf einer

Stirnseite der Liegenplatte auf.

3. Kippen Sie die Liegenplatte vorne nach oben

und heben Sie die Liegenplatte gleichzeitig

an ihrem hinteren Aluprofil (9/6) an, bis das

Aluprofil aus der Führung rutscht.

4. Heben Sie die Liegenplatte heraus.

Vorsichtig hantieren! Beim Herausheben

nicht die seitlichen Lüftungshauben

zerkratzen.

5. Legen Sie die Liegenplatte auf eine Unterlage.

6. Demotieren Sie die seitlichen Abdeckplatten

(9/2) am Aluprofil und ziehen Sie die Liegen-

platte aus der Schiene (9/3).

7. Schieben Sie die neue Liegenplatte (9/4) mit

ihrer kompletten Längsseite in die Schiene

(9/3) und justieren Sie diese mit den

seitlichen Abdeckplatten (9/2).

Untere Acrylglasplatte auswechseln

1. Nehmen Sie die beiden Abdeckwinkel (10/5)

nach oben weg.

2. Heben Sie die Acrylglasplatte am Griffloch

(10/4) heraus.

3. Nehmen Sie die neu gelieferte Acrylglas-

scheibe und legen Sie diese mit dem Griffloch

nach vorne zwischen die Begrenzungen

(11/8) der Lampenabdeckung (11/6).

4. Stellen Sie die beiden Abdeckwinkel (10/5)

mit ihren Langlöchern über die Schrauben-

köpfe der darunter liegenden Lampenab-

deckwinkel (11/6).

Liegenplatte montieren

1. Nehmen Sie zu zweit, jeder auf einer Stirnseite,

die komplette Liegenplatte (9/4) auf und

halten Sie diese so über die Liege, dass ihre

vordere Längsseite nach oben geklappt ist.

2. Führen Sie die Liegenplatte mit ihrem hinteren

Aluprofil (9/6) in das Alu-Längsprofil der

Liege ein.

3. Kippen Sie die Liegenplatte mit ihrer vorderen

Längsseite nach unten bis sie auf der Liege

liegt.

4. Drehen Sie die Schlitze der Drehriegel (9/5)

in die Horizontale.

6.1 Replacing acrylic panels

The acrylic panels are made of special material

with high UV permeability.

Therefore never use window glass or commercial

Perspex to replace them as they will either

completely or partially filter out the UV rays.

Always purchase original acrylic panels from your

authorized dealer or equipment supplier.

On delivery, acrylic panels are covered by a

protective foil on each side. Remove this foil

before fitting the panel in the sun bed.

Never use the unit without the acrylic panels as

adequate cooling of the lamps will then no longer

be guaranteed.

The manufacturer will not be

liable in case of damage.

LIGHTGLASS

The acrylic panels of the canopy frame and bed

top are frosted on one side.

6.1.1 Bed acrylic panels

Replacing the bed panel

1. Turn the slots of the turning bolt (9/5) into a

vertical position using a coin.

2. Two people should stand at either end of the

bed panel.

3. Raise the bed panel at the front side and at

the same time lift it up at the back by the

aluminium profile (9/6) until the profile slips

out of the guide rail.

4. Lift out the bed panel.

Handle with care! Do not scratch the side

ventilation cover when lifting out the bed

panel.

5. Put the bed panel down on an underlay.

6. Remove the side covers (9/2) from the

aluminium profile and pull the bed panel out

of the rail (9/3).

7. Push in the new bed panel (9/4) until its long

side is completely in the rail (9/3) and align it

with the lateral covers (9/2).

Replace bottom acrylic panel

1. Remove the two brackets (10/5) away from

the top.

2. Lift out the acrylic panel at the grip hole

(10/4).

3. Take the new acrylic panel and insert it with

the grip hole to the front in between the end

stops (11/8) of the lamp cover (11/6).

4. Place the two brackets (10/5) with their slot

holes over the screw heads of the lamp

brackets (11/6) below.

Fitting the bed panel

1. With one person at each end of the bed

panel (9/4), position it over the bed so that

the front long side is tilted upwards.

2. Insert the bed panel with its rear aluminium

profile (9/6) into the longitudinal aluminium

profile of the bed.

3. Rotate the front edge of the acrylic panel

down-wards until it rests on the bed.

4. Turn the slots of the turning bolt (9/5) into

the horizontal position.

Warnung

Warning

523467

6.1.2 Acrylglasplatte Fluter

Innenfluter mit Acrylglasplatte

herunterklappen

1. Nehmen Sie den Innensechskantschlüssel.

2. Drehen Sie die drei Innensechskantriegel

(11/2) mit dem Innensechskantschlüssel um

90 Grad.

3. Kippen Sie den Innenfluter mit der Acrylglas-

platte mit seiner vorderen Längsseite nach

unten bis der Rahmen auf der Liege aufliegt.

Bitte vorsichtig auflegen!

4. Ziehen Sie den Stecker am Innenbedienpanel

(11/6) heraus.

Achtung! Der Stecker ist verriegelt. Drücken

Sie die den Entsperrknopf.

5. Heben Sie den Innenfluter mit der Acrylglas-

platte mit seinen beiden Halterungen (11/7)

aus dem hinteren Fluterlängsprofil heraus

und legen Sie den Fluterrahmen auf eine

Unterlage.

Acrylglasplatte demontieren

1. Drehen Sie die drei Schrauben aus, mit denen

das Innenbedienpanel (11/6) an der Acryl-

glasplatte befestigt ist.

2. Drehen Sie auf jeder Stirnteilseite die vier

Schrauben (12/2) mit Rundpuffer (12/1)

heraus.

3. Schieben Sie die Acrylglasplatte mit ihrer

vorderen und hinteren Längsseite aus den

Alu-Längsprofilen des Fluterrahmens heraus.

4. Nehmen Sie die neue Acrylglasplatte des

Fluters und schieben Sie diese mit ihren

beiden Längsseiten in die Alu-Längsprofile

hinein.

5. Drehen Sie auf jeder Stirnteilseite die vier

Schrauben (12/2) mit Rundpuffer (12/1)

hinein, so dass die Acrylglasplatte fest justiert

ist.

6. Befestigen Sie das Innenbedienpanel (11/6)

an der Acrylglasplatte.

Innenfluter einhängen

1. Hängen Sie den Innenfluter mit seinen Halte-

rungen (11/7) in das hintere Fluterlängsprofil

ein und kippen Sie ihn mit seiner vorderen

Längsseite auf die Liege.

Bitte vorsichtig auflegen!

2. Stecken Sie den Stecker in die Aufnahme

des Innenbedienpanels (11/6).

3. Klappen Sie den Innenfluter gegen den Fluter

und drehen Sie die drei Innensechskantriegel

(11/2) mit dem Innensechskantschlüssel um

90 Grad.

Der Innenfluter ist fixiert.

6.1.2 Canopy acrylic panel

Lower the internal canopy with acrylic panel

1. Take the Allen key.

2. Turn the three hexagonal bolts (11/2)

through 90° using the Allen key.

3. Lower the interior canopy with the acrylic

panel at its front long side until the frame

rests on the bed.

Lower carefully!

4. Pull out the plug at the interior control board

(11/6).

Attention! The plug is locked.

Press the unlocking button.

5. Lift out the interior canopy with the acrylic

panel from the rear canopy long side

profile with both brackets (11/7) and put the

canopy frame on an underlay.

Remove the acrylic panel

1 Turn out the three screws used to fix the

interior control board (11/6) to the acrylic

panel.

2. Unscrew the four screws (12/2) with washers

(12/1) on each end face.

3. Push the acrylic panel with its front and rear

long side out of the long aluminium profiles

of the canopy frame.

4. Take the new acrylic plate of the canopy and

insert it into the long aluminium profiles

with both long sides.

5. Screw in the four screws (12/2) with buffer

discs (12/1) to fix the acrylic panel.

6. Fit the interior control board (11/6) to the

acrylic panel.

Fitting the interior canopy

1. Fit the interior canopy with its brackets

(11/7) into the rear canopy long side profile

and lower it with the front long side onto the

bed.

Lower carefully!

2. Insert the plug into the socket of the interior

control board (11/6).

3. Lower the interior canopy in direction of the

canopy and turn the three hexagonal bolts

(11/2) to 90° with the Allen key.

The interior canopy is fixed.
