ATTUATORE ELETTROMECCANICO IRREVERSIBILE PER CANCELLI SCORREVOLI FINO A
600 KG DI PESO
ELECTRO-MECHANICAL IRREVERSIBLE ACTUATOR FOR SLIDING GATES UP TO 600 KG
OF WEIGHT
OPÉRATEUR ÉLECTROMÉCANIQUE IRRÉVERSIBLE POUR PORTAILS COULISSANTS JUSQU’
À 600 KG
MOTORREDUCTOR ELECTROMECÁNICO IRREVERSIBLE PARA PUERTAS CORREDERAS
HASTA 600 KG DE PESO
I
GB
F
E

ISTRUZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
NOTICES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
INSTRUCCIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
I
GB
F
E

111
INDICE
AVVERTENZE IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
CONFORMITÁ ALLE NORMATIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
ELENCO COMPONENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
CARATTERISTICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
OPERAZIONI PRELIMINARI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAGGIO DELLA CREMAGLIERA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
INSTALLAZIONE DEI FINECORSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
SBLOCCO MOTORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
SCHEMA D’INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
DESCRIZIONE DELLA CENTRALE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ALIMENTAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
MOTORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
LAMPEGGIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
FOTOCELLULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
COSTE SENSIBILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
FINE CORSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
STOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
INGRESSI DI ATTIVAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
RICEVITORE AD INNESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
ANTENNA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
PANNELO DI CONTROLLO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
USO DEI TASTI DOWN MENU E UP PER LA PROGRAMMAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
CONFIGURAZIONE VELOCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
CONFIGURAZIONE DELLA CENTRALE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
LETTURA DEL CONTATORE DI CICLI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
FUNZIONAMENTO DEL SENSORE DI OSTACOLI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
ANOMALIE DI FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
TABELLA FUNZIONI Pd8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

222
AVVERTENZE IMPORTANTI
Per chiarimenti tecnici o problemi di installazione V2 ELETTRO-
NICA dispone di un servizio di assistenza clienti attivo durante
le ore di ufficio TEL. [phone]
V2 ELETTRONICA si riserva il diritto di apportare eventuali
modifiche al prodotto senza preavviso; inoltre declina ogni
responsabilità per danni a persone o cose dovuti ad un uso
improprio o ad un’errata installazione.
Leggere attentamente il seguente manuale di istruzioni
prima di procedere con l'installazione.
• Il presente manuale di istruzioni è destinato solamente a
personale tecnico qualificato nel campo delle installazioni di
automazioni.
• Nessuna delle informazioni contenute all'interno del
manuale può essere interessante o utile per l'utilizzatore
finale.
• Qualsiasi operazione di manutenzione o di programmazione
deve essere eseguita esclusiavamente da personale
qualificato.
L’AUTOMAZIONE DEVE ESSERE REALIZZATA IN CONFORMITÀ
VIGENTI NORMATIVE EUROPEE:
EN 60204–1 (Sicurezza del macchinario, equipaggiamento
elettrico delle macchine, parte 1: regole generali).
EN 12445 (Sicurezza nell'uso di chiusure automatizzate,
metodi di prova).
EN 12453 (Sicurezza nell'uso di chiusure automatizzate,
requisiti).
• L'installatore deve provvedere all'installazione di un
dispositivo (es. interruttore magnetotermico) che assicuri il
sezionamento onnipolare del sistema dalla rete di
alimentazione. La normativa richiede una separazione dei
contatti di almeno 3 mm in ciascun polo (EN 60335-1).
• Per la connessione di tubi rigidi e flessibili o passacavi
utilizzare raccordi conformi al grado di protezione IP44 o
superiore.
• L’installazione richiede competenze in campo elettrico e
meccanico; deve essere eseguita solamente da personale
qualificato in grado di rilasciare la dichiarazione di conformità
di tipo A sull’installazione completa (Direttiva macchine
98/37/EEC, allegato IIA).
• E’ obbligo attenersi alle seguenti norme per chiusure
veicolari automatizzate: EN 12453, EN 12445, EN 12978
ed alle eventuali prescrizioni nazionali.
• Anche l’impianto elettrico a monte dell’automazione deve
rispondere alle vigenti normative ed essere eseguito a
regola d’arte.
• La regolazione della forza di spinta dell’anta deve essere
misurata con apposito strumento e regolata in accordo ai
valori massimi ammessi dalla normativa EN 12453.
• Consigliamo di utilizzare un pulsante di emergenza da
installare nei pressi dell’automazione (collegato all’ingresso
STOP della scheda di comando) in modo che sia possibile
l’arresto immediato del cancello in caso di pericolo.
CONFORMITÁ ALLE NORMATIVE
V2 ELETTRONICA SPA dichiara che i componenti del kit sono
conformi ai requisiti essenziali fissati dalle seguenti Direttive:
73/23/EEC sicurezza elettrica
93/68/EEC compatibilità elettromagnetica
99/05/EEC direttiva radio
98/37/EEC direttiva macchine
Sono state applicate le seguenti norme tecniche per verificarne
la conformità:
Nota: Dichiara che non è consentito mettere in servizio i dispo-
sitivi sopra elencati fino a che la macchina (cancello automatiz-
zato) sia stata identificata, marchiata CE e ne sia stata emes-
sa la conformità alle condizioni della Direttiva 89/392/EEC e
successive modifiche.
Il responsabile della messa in servizio deve fornire i seguenti
documenti:
• Fascicolo tecnico
• Dichiarazione di conformità
• Marcatura CE
• Verbale di collaudo
• Registro della manutenzione
• Manuale di istruzioni ed avvertenze
Racconigi il 20/02/2004
Rappresentante legale V2 ELETTRONICA SPA
A. Livio Costamagna
73/23/EEC
93/68/EEC
99/05/EEC
GOLD230V-D
GOLD230V-DM
GOLD120V-D
GOLD120V-DM
EN 60335 - 1
EN 61000 - 2 - 3
EN 61000 - 3 - 3
EN 55014 - 1
EN 55014 - 2
/
PD8
PD8-120V
EN 60335 - 1
EN 301 489 - 3
EN 300 220 - 3

333
ELENCO COMPONENTI
Rif
1
2
3
4
5
6
7
Q.tà
1
1
1
1
2
2
2
2
2
Descrizione
• Motoriduttore elettromeccanico
• Condensatore di spunto
• Centrale di comando PD8
Piastra metallica di fissaggio
Dadi a gabbia + Bulloni M8 X 30 + Rondelle
Chiavi per sblocco motore
Staffa portamagneti
(solo GOLD230V-D e GOLD120V-D)
Magneti finecorsa
(solo GOLD230V-D e GOLD120V-D)
Finecorsa meccanici
(solo GOLD230V-DM e GOLD120V-DM)
CARATTERISTICHE
TECNICHE
Peso massimo del cancello
Alimentazione
Potenza massima
Assorbimento a vuoto
Assorbimento a pieno carico
Condensatore
Velocità massima anta
Spinta massima
Ciclo di lavoro
Pignone
Temperatura di esercizio
Peso del motore
Protezione
Carico max accessori
alimentati a 24 Vac
Fusibili di protezione
GOLD230V-D
GOLD230V-DM
kg 600
230VAC / 50Hz
500 W
1.6 A
2 A
16 µF
0.16 mt/sec
480 N
30%
M4 - Z12
-20°C ÷ +60°C
kg 10
IP44
3 W
F1 = 5 A
GOLD120V-D
GOLD120V-DM
kg 600
120VAC / 60Hz
500 W
3.2 A
4 A
40 µF
0.16 mt/sec
480 N
30%
M4 - Z12
-20°C ÷ +60°C
kg 10
IP44
3 W
F1 = 5 A

444
OPERAZIONI PRELIMINARI
ATTENERSI SCRUPOLOSAMENTE ALLE NORMATIVE EUROPEE
EN12445 ED EN12453 (SOSTITUTIVE DELLE UNI 8612).
E’ comunque necessario assicurarsi che:
• La struttura del vostro cancello deve essere solida e
appropriata; non sono ammesse porticine sull'anta
scorrevole.
• L'anta scorrevole non deve presentare inclinazioni laterali
eccessive durante tutta la sua corsa.
• Il cancello deve scorrere liberamente sulla guida senza
attriti eccessivi.
• Installare i fermi di arresto in apertura ed in chiusura, onde
evitare il deragliamento dell'anta.
• Eliminare eventuali serrature manuali.
• Portare alla base del cancello la canalizzazione per i cavi di
alimentazione (diametro 20 / 30 mm) e dei dispositivi
esterni (fotocellule, lampeggiante, selettore a chiave).
INSTALLAZIONE
• Preparare una base di cemento sollevata di 40 - 50 mm
sulla quale andrà fissata la piastra metallica.
• Prevedere l'uscita di due tubi flessibili per il passaggio
dei cavi elettrici in corrispondenza del foro centrale (D) sulla
contropiastra. Tale contropiastra dovrà essere fissata al
suolo tramite due ancoraggi a tassello in corrispondenza dei
fori predisposti (A), o annegando nel cemento le apposite
alette (B).
• Fissare il motore sulla contropiastra tramite gli appositi dadi
a gabbia incastrati nei fori (C).
MONTAGGIO DELLA CREMAGLIERA
Sbloccare il motore e posizionare il cancello in posizione
totalmente aperto.
Fissare tutti gli elementi della cremagliera al cancello facendo
attenzione di mantenerli alla stessa altezza rispetto al pignone
motore.
E' importante che la cremagliera sia posizionata a 1 o 2 mm al
di sopra del pignone motore per evitare che il peso del cancel-
lo danneggi il motore.
INSTALLAZIONE DEI FINECORSA
GOLD230V-D / GOLD120V-D
Installare la staffa porta magneti in dotazione sulla cremagliera
in modo che nelle posizioni di massima apertura e di massima
chiusura il magnete rimanga posizionato in corrispondenza del
sensore magnetico posto dietro la calotta (il più possibile vici-
no alla stessa).
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE ROSSO = FINECORSA DI CHIUSURA
MAGNETE BLU = FINECORSA DI APERTURA
GOLD230V-DM / GOLD120V-DM
Installare i finecorsa sulla cremagliera come da figura e fissarli
utilizzando le viti in dotazione.

555
SBLOCCO MOTORE
In caso di mancanza di corrente elettrica, il cancello può
essere sbloccato agendo sul motore. Inserire la chiave in
dotazione nella serratura 1 presente sul lato frontale del
motore, compiere 1/4 di giro ed aprire completamente lo
sportello in plastica.
Per ripristinare l’automazione è sufficiente richiudere lo
sportello, ruotare nuovamente la chiave in posizione di chiusura
e coprire la serratura per mezzo dell’apposita protezione in
plastica a scorrimento.
ATTENZIONE: Nel caso in cui il cancello superi il suo
limite di corsa, andando in battuta contro il fermo di arresto
(es. errata regolazione dei finecorsa) e sia necessario lo
sblocco manuale, prima di utilizzare la procedura sopra
descritta, riposizionare l'anta agendo manualmente
sull' albero rotore 2 per mezzo di un cacciavite.
Alimentazione cavo 3 x 1,5 mm2
Lampeggiante cavo 2 x 1,5 mm2
Antenna cavo RG-58
Selettore chiave o digitale cavo 2 x 1 mm2
Fotocellule interne cavo 4 x 1 mm2(RX)
(tipo 1) cavo 2 x 1 mm2(TX)
Fotocellule esterne cavo 4 x 1 mm2(RX)
(tipo 2) cavo 2 x 1 mm2(TX)
ATTENZIONE! TUTTI I CAVI UTILIZZATI PER
L’INSTALLAZIONE DEVONO ESCLUSIVAMENTE ESSERE CAVI
MARCATI T100°C.
SCHEMA D’INSTALLAZIONE

666
DESCRIZIONE DELLA CENTRALE
La centrale digitale Pd8 è un innovativo prodotto
V2 ELETTRONICA, che garantisce sicurezza ed affidabilità per
l'automazione di cancelli scorrevoli.
La progettazione della Pd8 ha mirato alla realizzazione di un
prodotto che si adatta a tutte le esigenze, ottenendo una
centrale estremamente versatile che soddisfa tutti i requisiti
necessari per un'installazione funzionale ed efficiente.
La Pd8 è dotata di un display il quale permette, oltre che una
facile programmazione, il costante monitoraggio dello stato degli
ingressi; inoltre la struttura a menù permette una semplice
impostazione dei tempi di lavoro e delle logiche di funzionamento.
Nel rispetto delle normative europee in materia di sicurezza
elettrica e compatibilità elettromagnetica (EN 60335-1,
EN 50081-1 e EN 50082-1) è caratterizzata dal completo
isolamento elettrico tra la parte di circuito digitale e quella di
potenza.
Altre caratteristiche:
• Controllo automatico per la commutazione dei relè a
correnti nulle.
• Regolazione della potenza con parzializzazione d'onda.
• Rilevamento degli ostacoli mediante monitoraggio della
tensione nel condensatore di spunto.
• Apprendimento automatico dei tempi di lavoro.
• Test dei dispositivi di sicurezza (fotocellule e triac) prima di
ogni apertura.
• Disattivazione degli ingressi di sicurezza tramite menu di
configurazione: non occorre ponticellare i morsetti relativi
alla sicurezza non installata, è sufficiente disabilitare la
funzione dal relativo menu.
INSTALLAZIONE
L’installazione della centrale, dei dispositivi di sicurezza e degli
accessori deve essere eseguita con l’alimentazione scollegata.
ALIMENTAZIONE
La centrale deve essere alimentata da una linea elettrica a
230V - 50Hz (120V - 50/60Hz per il modello GOLD120V-D o
GOLD120V-DM), protetta con interruttore magnetotermico
differenziale conforme alle normative di legge.
Collegare i cavi di alimentazione ai morsetti 18 e 19 della
centrale Pd8.
MOTORE
La centrale Pd8 pilota un motore asincrono in corrente
alternata. La potenza massima erogabile è di 700W.
Il motore è già collegato sui morsetti 15, 16 e 17 con un
connettore polarizzato.
ATTENZIONE: Non invertire mai il verso del connettore.
LAMPEGGIATORE
La centrale Pd8 prevede l’utilizzo di un lampeggiatore a 230V
40W (120V - 40W per il modello Pd8-120V) con intermittenza
interna. Collegare i cavi del lampeggiante ai morsetti 13 e 14
della centrale.
FOTOCELLULE
A seconda del morsetto a cui vengono collegate, la centrale
suddivide le fotocellule in due categorie:
•Fotocellule di tipo 1: sono installate sul lato interno del
cancello e sono attive sia durante l’apertura sia durante la
chiusura. In caso di intervento delle fotocellule di tipo 1, la
centrale ferma il cancello: quando il fascio viene liberato la
centrale apre completamente il cancello.
ATTENZIONE: le fotocellule di tipo 1 devono essere instal-
late in modo da coprire completamente l'area di apertura del
cancello.
•Fotocellule di tipo 2: sono installate sul lato esterno del
cancello e sono attive solo durante la chiusura. In caso di
intervento delle fotocellule di tipo 2, la centrale riapre
immediatamente il cancello, senza attendere il disimpegno.

777
La centrale Pd8 fornisce un’alimentazione a 24VAC per le
fotocellule e può eseguire un test del loro funzionamento prima
di iniziare l’apertura del cancello. I morsetti di alimentazione
per le fotocellule sono protetti da un fusibile elettronico che
interrompe la corrente in caso di sovraccarico.
• Collegare i cavi di alimentazione dei trasmettitori delle
fotocellule tra i morsetti 11 e 12 della centrale.
• Collegare i cavi di alimentazione dei ricevitori delle
fotocellule tra i morsetti 10 e 11 della centrale.
• Collegare l’uscita dei ricevitori delle fotocellule di tipo 1 tra i
morsetti 5 e 9 della centrale e l’uscita dei ricevitori delle
fotocellule di tipo 2 tra i morsetti 6 e 9 della centrale.
Usare le uscite con contatto normalmente chiuso.
ATTENZIONE:
• Se vengono installate più coppie di fotocellule dello stesso
tipo, le loro uscite devono essere collegate in serie.
• Se vengono installate delle fotocellule a riflessione,
l'alimentazione deve essere collegata ai morsetti 11 e 12
della centrale per effettuare il test di funzionamento.
COSTE SENSIBILI
A seconda del morsetto a cui vengono collegate, la centrale
suddivide le coste sensibili in due categorie:
•Coste di tipo 1: sono installate nei punti che diventano
pericolosi durante la fase di apertura.
In caso di intervento delle coste di tipo 1 durante l’apertura
del cancello, la centrale fa richiudere il cancello per 3
secondi, quindi va in blocco; in caso di intervento delle
coste di tipo 1 durante la chiusura del cancello, la centrale
va immediatamente in blocco. Il successivo comando di
Start o Start Pedonale fa riprendere il moto del cancello
nella stessa direzione.
•Coste di tipo 2: sono installate nei punti che diventano
pericolosi durante la fase di chiusura.
In caso di intervento delle coste di tipo 2 durante la
chiusura del cancello, la centrale fa riaprire il cancello per 3
secondi, quindi va in blocco; il successivo comando di Start
o Start Pedonale fa riprendere il moto del cancello nella
stessa direzione.
In caso di intervento delle coste di tipo 2 durante l’apertura
del cancello, la centrale va immediatamente in blocco.
Collegare i cavi delle coste di tipo 1 tra i morsetti 7 e 9 della
centrale.
Collegare i cavi delle coste di tipo 2 tra i morsetti 8 e 9 della
centrale.
ATTENZIONE: Usare coste la cui uscita abbia contatto
normalmente chiuso. Le uscite delle coste dello stesso tipo
devono essere collegate in serie.
FINE CORSA
La centrale Pd8 supporta due tipi di fine corsa:
• Fine corsa magnetici a effetto di HALL (incorporati ai modelli
GOLD230V-D e GOLD120V-D).
• Fine corsa meccanici con interruttore normalmente chiuso
che viene aperto quando il cancello raggiunge la posizione
desiderata (incorporati ai modelli GOLD230V-DM e
GOLD120V-DM).
I finecorsa sono già collegati sui morsetti 22, 23, 24 e 25 con
un connettore polarizzato.
ATTENZIONE: Non invertire mai il verso del connettore.

888
STOP
Per una maggiore sicurezza è possibile installare un interruttore
che quando azionato provoca il blocco immediato del cancello.
L’interruttore deve avere un contatto normalmente chiuso, che
si apre in caso di azionamento.
Se l’interruttore di stop viene azionato mentre il cancello è
aperto viene sempre disabilitata la funzione di richiusura
automatica; per richiudere il cancello occorre dare un comando
di start (se la funzione di start in pausa è disabilitata, viene
temporaneamente riabilitata per consentire lo sblocco del
cancello).
Collegare i cavi dell’interruttore di stop tra i morsetti 3 e 4
della centrale.
La funzione dell’interruttore di stop può essere attivata
mediante un telecomando memorizzato sul canale 3 (vedere le
istruzioni del ricevitore MR1).
INGRESSI DI ATTIVAZIONE
La centrale Pd8 dispone di due ingressi di attivazione, la cui
funzione dipende dalla modalità di funzionamento programmata
(Vedere la voce St.rt del menu di programmazione):
•Modalità standard: un comando sul primo ingresso provoca
l’apertura totale del cancello (start); un comando sul
secondo ingresso provoca l’apertura parziale del cancello
(start pedonale).
•Modalità Apri/Chiudi e Uomo Presente: un comando sul
primo ingresso comanda sempre l’apertura e un comando
sul secondo ingresso comanda sempre la chiusura.
Nella modalità Apri/Chiudi il comando è di tipo impulsivo,
cioè un impulso provoca la totale apertura o chiusura del
cancello.
Nella modalità Uomo Presente il comando è di tipo
monostabile, cioè il cancello viene aperto o chiuso fintanto
che il contatto è chiuso e si arresta immediatamente se
il contatto viene aperto.
•Modalità Orologio: è analoga alla modalità standard, ma il
cancello rimane aperto (completamente o parzialmente)
finanto che il contatto rimane chiuso sull’ingresso;
quando il contatto viene aperto inizia il conteggio del
tempo di pausa, scaduto il quale il cancello viene richiuso.
Questa funzione permette di programmare nell’arco della
giornata le fasce orarie di apertura del cancello, utilizzando
un timer esterno. E’ indispensabile abilitare la richiusura
automatica.
In tutte le modalità, gli ingressi devono essere collegati a
dispositivi con contatto normalmente aperto.
Collegare i cavi del dispositivo che comanda il primo ingresso
tra i morsetti 1 e 4 della centrale.
Collegare i cavi del dispositivo che comanda il secondo
ingresso tra i morsetti 2 e 4 della centrale.
La funzione associata al primo ingresso può essere attivata
anche premendo il tasto UP al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 1 (vedere le istruzioni del ricevitore MR1).
La funzione associata al secondo ingresso può essere attivata
anche premendo il tasto DOWN al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 2.
RICEVITORE AD INNESTO
La centrale Pd8 è predisposta per l'innesto di un ricevitore
della serie MR1 con architettura super-eterodina ad elevata
sensibilità.
ATTENZIONE: Prima di eseguire le seguenti operazioni
disalimentare la centrale di comando. Porre la massima
attenzione al verso di innesto dei moduli estraibili.
Il modulo ricevitore MR1 ha a disposizione 4 canali ad ognuno
dei quali è associato un comando della centrale Pd8:
• CANALE 1  START
• CANALE 2  START PEDONALE
• CANALE 3  STOP
• CANALE 4  RISERVATO PER USI FUTURI
ATTENZIONE: Per la programmazione dei 4 canali e delle
logiche di funzionamento leggere attentamente le istruzioni
allegate al ricevitore MR1.

999
ANTENNA
Si consiglia di utilizzare l'antenna esterna modello ANS433
o ANSGP433 per garantire la massima portata radio.
Collegare il polo caldo dell’antenna al morsetto 20 della
centrale e la calza al morsetto 21.

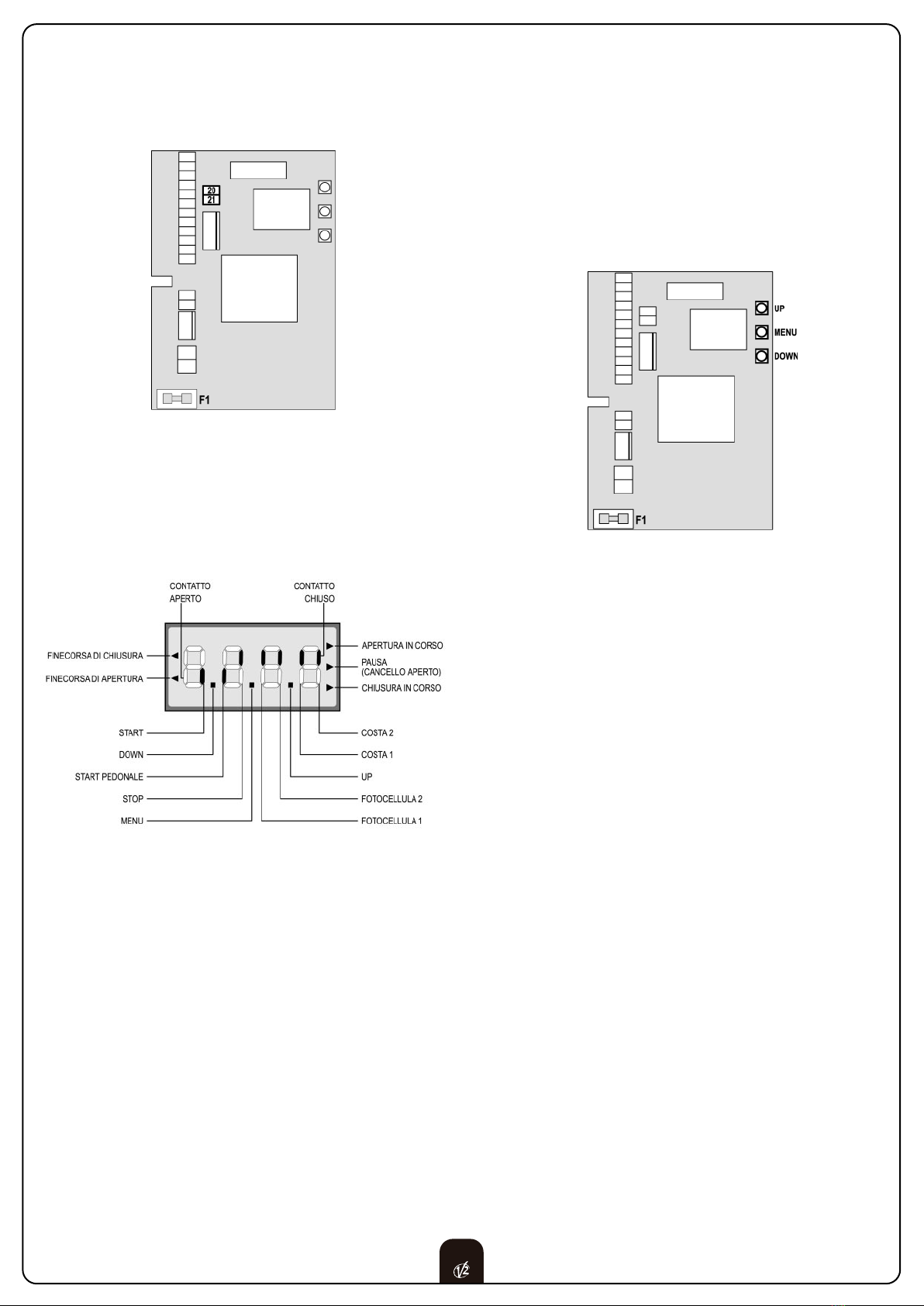

PANNELLO DI CONTROLLO
Quando viene attivata l'alimentazione, la centrale verifica il
corretto funzionamento del display accendendo tutti i segmenti
per 1,5 sec. 8.8.8.8. Nei successivi 1,5 sec. viene visualizzata
la versione del firmware, ad esempio Pr I.I.
Al termine di questo test viene visualizzato il pannello di controllo:
Il pannello di controllo (in stand-by) indica lo stato fisico dei
contatti alla morsettiera e dei tasti di programmazione: se è
acceso il segmento verticale in alto, il contatto è chiuso; se è
acceso il segmento verticale in basso, il contatto è aperto (il
disegno sopra illustra il caso in cui gli ingressi: START, START P,
FOTO 1, FOTO 2, COSTA 1, COSTA 2 e STOP sono stati tutti col-
legati correttamente).
I punti tra le cifre del display indicano lo stato dei pulsanti di
programmazione: quando si preme un tasto il relativo punto si
accende.
Le frecce a sinistra del display indicano lo stato dei finecorsa.
Le frecce si accendono quando il relativo finecorsa indica che il
cancello è completamente chiuso o aperto.
Le frecce a destra del display indicano lo stato del cancello:
• La freccia più in alto si accende quando il cancello è in fase
di apertura. Se lampeggia indica che l'apertura è stata
causata dall'intervento di un dispositivo di sicurezza (costa
o rilevatore di ostacoli).
• La freccia centrale indica che il cancello è in pausa.
Se lampeggia significa che è attivo il conteggio del tempo
per la chiusura automatica.
• La freccia più in basso si accende quando il cancello è in
fase di chiusura. Se lampeggia indica che la chiusura è
stata causata dall'intervento di un dispositivo di sicurezza
(costa o rilevatore di ostacoli).
USO DEI TASTI DOWN MENU E UP PER LA
PROGRAMMAZIONE
La programmazione delle funzioni e dei tempi della centrale
viene fatta in un apposito menu di configurazione a cui si
accede e in cui ci si muove per mezzo dei tasti DOWN,MENU
e UP posti di fianco al display.
Per attivare la modalità di programmazione mentre il display
visualizza il pannello di controllo, tenere premuto il tasto MENU
finchè sul display non compare la scritta dEF.
Il menu di configurazione consiste in una lista di voci configurabili;
la sigla che compare sul display indica la voce attualmente
selezionata. Premendo il tasto DOWN si passa alla voce
successiva; premendo il tasto UP si ritorna alla voce precedente.
Premendo il tasto MENU si visualizza il valore attuale della
voce selezionata e si può eventualmente modificarlo.
L’ultima voce di menu (FinE) permette di memorizzare le
modifiche effettuate e tornare al funzionamento normale della
centrale. Per non perdere la propria configurazione è obbligatorio
uscire dalla modalità di programmazione attraverso questa
voce del menu.
ATTENZIONE: se non si effettua alcuna operazione per più di
un minuto la centrale esce dalla modalità di programmazione
senza salvare le impostazioni e le modifiche effettuate
vengono perse.
Tenendo premuto il tasto DOWN le voci del menu di
configurazione scorrono velocemente, finchè non viene
visualizzata la voce FinE. Analogamente tenendo premuto il
tasto UP le voci scorrono velocemente all’indietro finchè non
viene visualizzata la voce dEF. In questo modo può essere
aggiunta velocemente la fine o l’inizio della lista.
Esistono tre tipologie di voci di menu:
• Menu di funzione
• Menu di tempo
• Menu di valore

101010
Impostazione dei menu di funzione
I menu di funzione permettono di scegliere una funzione tra un
gruppo di possibili opzioni. Quando si entra in un menu di
funzione viene visualizzata l’opzione attualmente attiva;
mediante i tasti DOWN e UP è possibile scorrere le opzioni
disponibili. Premendo il tasto MENU si attiva l’opzione
visualizzata e si ritorna al menu di configurazione.
Impostazione dei menu di tempo
I menu di tempo permettono di impostare la durata di una
funzione. Quando si entra in un menu di tempo viene
visualizzato il valore attualmente impostato; la modalità di
visualizzazione dipende dal valore impostato:
• I tempi inferiori al minuto vengono visualizzati in questo
formato:
Ogni pressione del tasto UP fa aumentare il tempo impostato
di mezzo secondo; ogni pressione del tasto down lo fa
diminuire di mezzo secondo.
• I tempi compresi tra 1 e 10 minuti vengono visualizzati in
questo formato:
Ogni pressione del tasto UP fa aumentare il tempo impostato
di 5 secondi; ogni pressione del tasto down lo fa diminuire di 5
secondi.
• I tempi superiori ai 10 minuti vengono visualizzati in questo
formato:
Ogni pressione del tasto UP fa aumentare il tempo impostato
di mezzo minuto; ogni pressione del tasto down lo fa diminuire
di mezzo minuto.
Tenendo premuto il tasto UP si può aumentare velocemente il
valore di tempo, fino a raggiungere il massimo previsto per que-
sta voce. Analogamente tenendo premuto il tasto DOWN si può
diminuire velocemente il tempo fino a raggiungere il valore
0.0”.
In alcuni casi l’impostazione del valore 0 equivale alla
disabilitazione della funzione: in questo caso invece del valore
0.0” viene visualizzato no.
Premendo il tasto MENU si conferma il valore visualizzato e si
ritorna al menu di configurazione.
Impostazione dei menu di valore
I menu di valore sono analoghi ai menu di tempo, ma il valore
impostato è un numero qualsiasi.
Tenendo premuto il tasto UP o il tasto DOWN il valore aumenta
o diminuisce lentamente.
CONFIGURAZIONE VELOCE
In questo paragrafo viene illustrata una procedura veloce per
configurare la centrale e metterla immediatamente in opera. Si
consiglia di seguire inizialmente queste istruzioni, per verificare
velocemente il corretto funzionamento della centrale, del
motore e degli accessori, e successivamente modificare la
configurazione se qualche parametro non fosse soddisfacente.
Per la posizione delle voci all’interno del menu e per le opzioni
disponibili per ciascuna voce, fare riferimento al paragrafo
“Configurazione della centrale”.
1. Richiamare la configurazione di default (voce dEF.).
2. Impostare le voci StoP,Fot1,Fot2,CoS1,CoS2 e FC.En in
base alle sicurezze installate sul cancello.
3. Avviare il ciclo di autoapprendimento (voce APPr).
Quest’ultima operazione chiude il menu di configurazione e
memorizza i parametri impostati.
Procedura di autoapprendimento:
• Se sono stati abilitati i finecorsa o il sensore di ostacoli,
il cancello viene attivato in chiusura fino a battuta o al
raggiungimento del finecorsa di chiusura.
• Se NON sono stati abilitati i finecorsa o il sensore di
ostacoli, occorre assicurarsi che quando la procedura viene
avviata il cancello sia completamente chiuso.
• Il cancello viene attivato in apertura fino a battuta o al
raggiungimento del finecorsa di apertura.
• Se i sensori non sono abilitati, o se si verifica che non
segnalano alla centrale la posizione, occorre dare un
comando di START quando il cancello ha raggiunto la
posizione di massima apertura.
• Il cancello viene attivato in chiusura fino a battuta o al
raggiungimento del finecorsa di chiusura.
• Se i sensori non sono abilitati, o se si verifica che non
segnalano alla centrale la posizione, occorre dare un
comando di START quando il cancello ha raggiunto la
posizione di chiusura.
CONFIGURAZIONE DELLA CENTRALE
In questo paragrafo viene illustrata passo passo la procedura
per la configurazione di tutti i parametri di funzionamento della
centrale Pd8.
E’ possibile fare una configurazione completa della centrale,
seguendo tutti i passi della procedura, o selezionare solo le
voci che interessano. In entrambi i casi per rendere attiva la
nuova configurazione è indispensabile eseguire la corretta pro-
cedura di uscita tramite la voce FinE.
La centrale Pd8 dispone di una procedura di
autoapprendimento dei tempi di lavoro; è consigliabile perciò
impostare inizialmente una configurazione standard (paragrafo
precedente), eseguire l’autoapprendimento, e in seguito
cambiare le voci che non soddisfano.

111111
Caricamento dei valori di default
E’ possibile riportare il valore di tutte le voci di menu a un valore
standard (vedere la tabella riassuntiva finale) con un solo comando.
Selezionare la voce Si per caricare i valori di default.
Dopo aver caricato i valori di default è possibile scorrere le altre voci
del menu e cambiare singolarmente ciascun parametro; uscendo dal
menu di default viene selezionata automaticamente la prima voce
successiva.

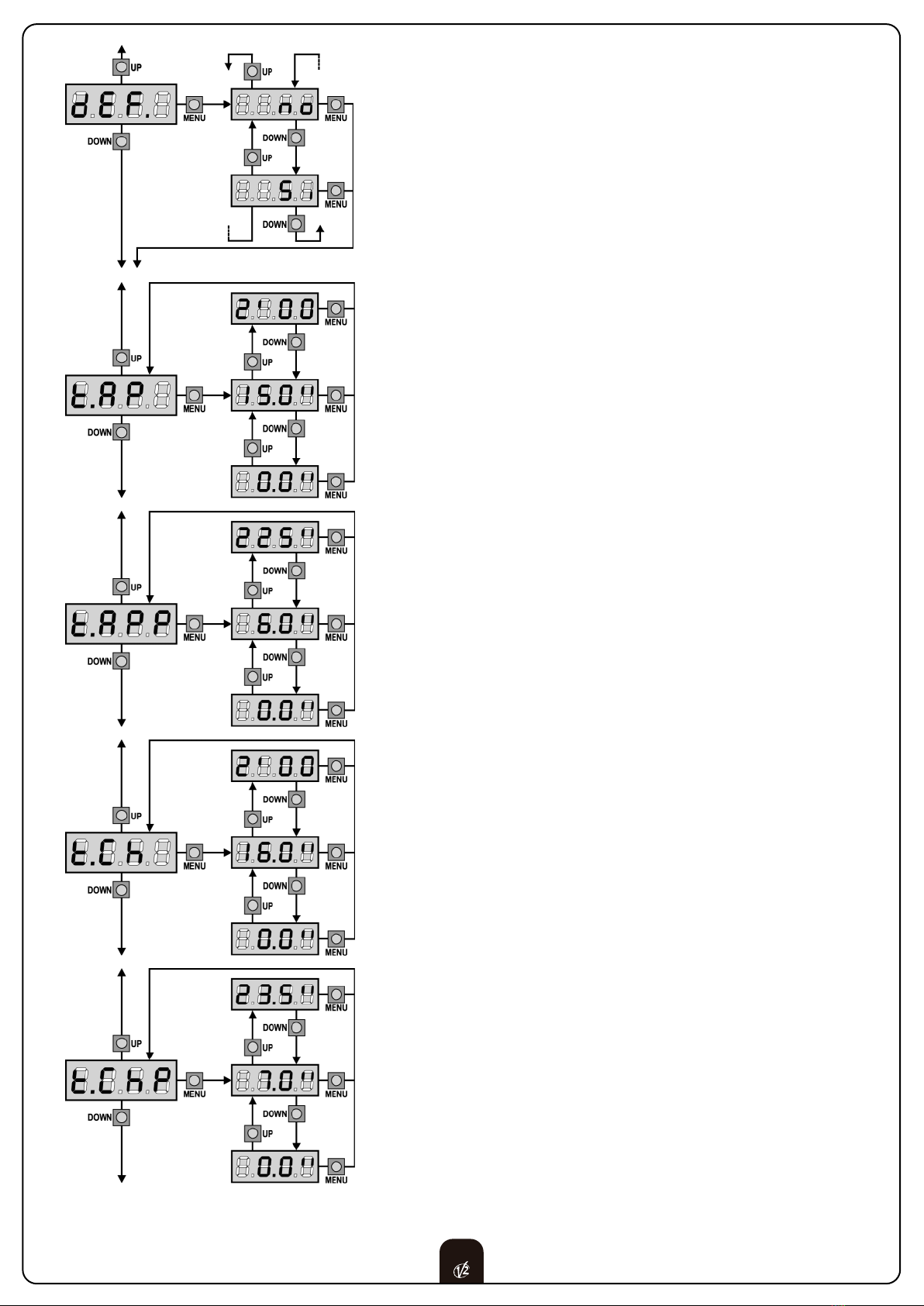

Tempo di apertura
In apertura il motore viene azionato per il tempo impostato;
la centrale può interrompere l’apertura prima dell’esaurimento del
tempo se viene rilevato un ostacolo o se interviene il fine corsa.
Tempo di apertura parziale (accesso pedonale)
Se viene ricevuto un comando di Start Pedonale, la centrale apre il
cancello per un tempo ridotto. Il massimo tempo impostabile è t.AP.
Tempo di chiusura
In chiusura il motore viene azionato per il tempo impostato;
la centrale può interrompere l’apertura prima dell’esaurimento del
tempo se viene rilevato un ostacolo o se interviene il fine corsa.
Per evitare che il cancello non si chiuda completamente, è
consigliabile impostare un tempo più lungo di quello di apertura t.AP.
Tempo di chiusura parziale (accesso pedonale)
In caso di apertura parziale, la centrale usa questo tempo per la
chiusura. Il massimo tempo impostabile è t.CH.
Per evitare che il cancello non si chiuda completamente, è
consigliabile impostare un tempo più lungo di quello di apertura t.APP.

121212
Tempo prelampeggio
Prima di ogni movimento del cancello, il lampeggiatore viene attivato
per il tempo t.PrE, per segnalare l’imminente manovra.
Direzione del cancello
Questo menù permette di invertire la direzione di apertura del
cancello senza scambiare i fili del motore e dei finecorsa.
dx il cancello apre verso destra
Sx il cancello apre verso sinistra
ATTENZIONE: Per direzione del cancello si intende quella che si
vede guardando dal lato interno.
Potenza Motore
Questo menù permette la regolazione della potenza del motore.
Il valore visualizzato rappresenta la percentuale rispetto alla massima
potenza del motore.
Spunto
Quando il cancello è fermo e si appresta ad entrare in movimento,
viene contrastato dall'inerzia iniziale, di conseguenza se il cancello è
molto pesante c'è il rischio che non si muova.
Se viene attivata la funzione SPUNTO, per i primi 2 secondi di
movimento la centrale ignora il valore Pot e comanda il motore alla
massima potenza per vincere l’inerzia del cancello.
Partenza soft (rallentata)
Se questa funzione è abilitata, nei primi secondi di movimento del
cancello la centrale comanda il motore a velocità ridotta, per avere
una partenza più dolce.

131313
Tempo rallentamento
Se questa funzione è abilitata, negli ultimi secondi di funzionamento la
centrale comanda il motore a velocità ridotta, per evitare un urto
violento contro il fermo. Il massimo tempo impostabile è t.AP.
ATTENZIONE:
• Se NON si usa la funzione di autoapprendimento dei tempi di lavoro,
è consigliabile disabilitare il rallentamento per misurare i tempi di
apertura e chiusura, e abilitarlo dopo l’impostazione; la centrale
tiene conto automaticamente dell’allungamento del tempo di lavoro
causato dal rallentamento.
• Se il tempo di apertura parziale t.APP è inferiore a t.AP, durante il
ciclo pedonale non si ha il rallentamento nella fase di apertura.

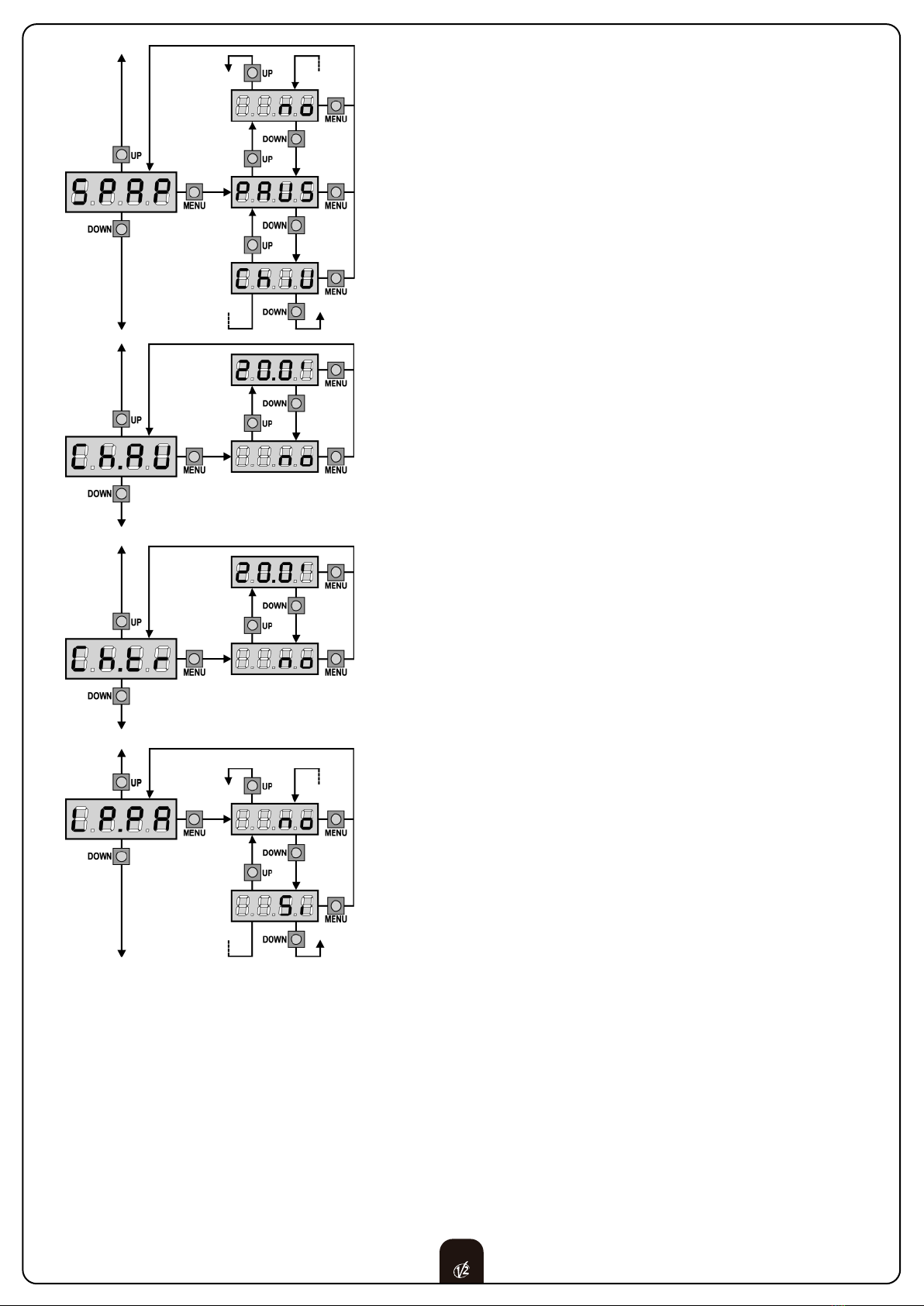

Start in apertura
Questo menù permette di stabilire il comportamento della centrale se
viene ricevuto un comando di Start durante la fase di apertura.
PAUS Il cancello si ferma ed entra in pausa
ChiU Il cancello inizia immediatamente a richiudersi
no Il cancello continua ad aprirsi (il comando viene ignorato)
Per impostare la logica di funzionamento “passo passo”, scegliere
l’opzione PAUS.
Per impostare la logica di funzionamento “apre sempre”, scegliere
l’opzione no.
Start in chiusura
Questo menù permette di stabilire il comportamento della centrale se
viene ricevuto un comando di Start durante la fase di chiusura.
StoP Il cancello si ferma e il ciclo viene considerato concluso
APEr Il cancello si riapre
Per impostare la logica di funzionamento “passo passo”, scegliere
l’opzione StoP.
Per impostare la logica di funzionamento “apre sempre”, scegliere
l’opzione APEr.
Start in pausa
Questo menù permette di stabilire il comportamento della centrale se
viene ricevuto un comando di Start mentre il cancello è aperto in pausa.
ChiU Il cancello inizia a richiudersi
no Il comando viene ignorato
Per impostare la logica di funzionamento “passo passo”, scegliere
l’opzione ChiU.
Per impostare la logica di funzionamento “apre sempre”, scegliere
l’opzione no.
Indipendentemente dall’opzione scelta, il comando di Start fa richiudere
il cancello se questo è stato bloccato con un comando di Stop o se
non è abilitata la richiusura automatica.

141414
Start pedonale in apertura parziale
Questo menù permette di stabilire il comportamento della centrale se
viene ricevuto un comando di Start Pedonale durante la fase di
apertura parziale.
PAUS Il cancello si ferma ed entra in pausa
ChiU Il cancello inizia immediatamente a richiudersi
no Il cancello continua ad aprirsi (il comando viene ignorato)
ATTENZIONE: Un comando di Start ricevuto in qualunque fase
dell’apertura parziale provoca un’apertura totale; il comando di Start
Pedonale viene sempre ignorato durante un’apertura totale.
Chiusura automatica
Nel funzionamento automatico, la centrale richiude automaticamente il
cancello allo scadere di un tempo prefissato.
Se abilitato dal menu St.PA, il comando di Start permette di chiudere
il cancello anche prima dello scadere del tempo impostato.
Nel funzionamento semiautomatico, cioè se la funzione di chiusura
automatica viene disabilitata portando il valore a zero (il display
visualizza no), il cancello può essere richiuso solo con il comando di
Start: in questo caso l’impostazione del menu St.PA viene ignorata.
Se durante la pausa viene ricevuto un comando di stop, la centrale
passa automaticamente al funzionamento semiautomatico.
Chiusura dopo il transito
Nel funzionamento automatico, ogni volta che interviene una
fotocellula durante la pausa, il conteggio del tempo di pausa
ricomincia dal valore impostato in questo menù.
Analogamente, se la fotocellula interviene durante l’apertura, viene
immediatamente caricato questo tempo come tempo di pausa.
Questa funzione permette di avere una rapida chiusura dopo il transito
attraverso il cancello, per cui solitamente si utilizza un tempo inferiore
a CH.AU.
Se si imposta no viene utilizzato il tempo Ch.AU.
Nel funzionamento semiautomatico questa funzione non è attiva.
Lampeggiatore in pausa
Normalmente il lampeggiatore funziona solo durante il movimento del
cancello.
Se questa funzione è abilitata, il lampeggiatore funziona anche
durante il tempo di pausa.

151515
Funzione degli ingressi di Start
Questo menù permette di scegliere la modalità di funzionamento degli
ingressi (vedere paragrafo Ingressi di Attivazione):
no: Gli ingressi di Start da morsettiera sono disabilitati.
Gli ingressi radio funzionano secondo la modalità StAn.
StAn: Funzionamento standard degli ingressi di Start e Start
Pedonale, secondo le impostazioni dei menu.
AP.CH: L’impulso di Start comanda sempre l’apertura, l’impulso di
Start Pedonale comanda sempre la chiusura.
PrES: Funzionamento uomo presente; il cancello si apre fintanto
che l’ingresso Start è chiuso e si chiude fintanto che
l’ingresso Start Pedonale è chiuso.
oroL: Funzionamento con un timer; il cancello rimane aperto
fintanto che l’ingresso Start o Start Pedonale rimane chiuso;
all'aprirsi del contatto inizia il conteggio del tempo di pausa.
Funzione freno
Questo menù permette di attivare la funzione freno grazie alla quale è
possibile impedire che il cancello, in seguito ad un comando o
all'intervento di una sicurezza, continui il movimento per qualche
secondo invece di bloccarsi immediatamente. Questo inconveniente si
verifica quando si utilizza un motore scorrevole con frizione a disco su
di un cancello molto pesante: a causa dell'inerzia, il cancello non si
blocca immediatamente e il suo movimento può protrarsi anche per
una decina di centimentri, pregiudicando il funzionamento delle
sicurezze.
no la funzione freno non è attiva
Si la funzione freno è attiva
Ingresso Stop
Questo menù permette di selezionare le funzioni associate al
comando di STOP.
no: L’ ingresso STOP è disabilitato.
Non è necessario ponticellare con il comune.
ProS: Il comando di STOP ferma il cancello: al successivo comando
di START il cancello riprende il moto nella direzione precedente.
InvE: Il comando di STOP ferma il cancello: al successivo comando
di START il cancello riprende il moto nella direzione opposta
alla precedente
NOTA: durante la pausa il comando di STOP ferma il conteggio del
tempo di pausa, il successivo comando di START richiuderà sempre il
cancello.
Ingresso foto 1
Questo menù permette di abilitare l’ingresso per le fotocellule di tipo 1,
cioè attive in apertura e in chiusura (vedere il paragrafo installazione).
no: Ingresso disabilitato (la centrale lo ignora).
Non è necessario ponticellare con il comune.
AP.CH: Ingresso abilitato.

161616
Ingresso foto 2
Questo menù permette di abilitare l’ingresso per le fotocellule di tipo
2, cioè non attive in apertura (vedere il paragrafo installazione).
no: Ingresso disabilitato (la centrale lo ignora).
Non è necessario ponticellare con il comune.
CF.CH: Ingresso abilitato anche a cancello fermo: la manovra di
apertura non inizia se la fotocellula è interrotta.
CH: Ingresso abilitato solo in chiusura
ATTENZIONE: se si sceglie questa opzione è necessario
disabilitare il test delle fotocellule.
Test di Funzionamento delle Fotocellule
Per garantire una maggior sicurezza per l’utente, la centrale opera,
prima che inizi ogni ciclo di operazione normale, un test di
funzionamento sulle fotocellule. Se non ci sono anomalie funzionali il
cancello entra in movimento. In caso contrario resta fermo e il
lampeggiante si accende per 5 secondi. Tutto il ciclo di test dura
meno di un secondo.
no: la funzione test non è attiva
Si: la funzione test è attiva
ATTENZIONE: V2 ELETTRONICA consiglia di mantenere attivo il
TEST delle fotocellule al fine di garantire una maggior sicurezza del
sistema.
Ingresso Costa Sensibile 1
Questo menù permette di abilitare l’ingresso per le coste sensibili di
tipo 1, cioè fisse (vedere il paragrafo installazione).
no: Ingresso disabilitato (la centrale lo ignora).
Non è necessario ponticellare con il comune.
Si: Ingresso abilitato.
Ingresso Costa Sensibile 2
Questo menù permette di abilitare l’ingresso per le coste sensibili di
tipo 2, cioè mobili (vedere il paragrafo installazione).
no: Ingresso disabilitato (la centrale lo ignora).
Non è necessario ponticellare con il comune.
Si: Ingresso abilitato.
Ingresso Finecorsa
La centrale Pd8 permette il collegamento di finecorsa di tipo
meccanico o magnetici a effetto di HALL che vengono attivati dal
movimento del cancello e indicano alla centrale che il cancello ha
raggiunto la posizione di completa apertura o chiusura.
Si gli ingressi finecorsa sono abilitati.
no gli ingressi finecorsa non sono abilitati.

171717
Visualizzazione dei contatori
Questo menu permette di visualizzare il
contatore dei cicli di apertura completati e di
impostare gli intervalli di manutenzione.
(Vedere il paragrafo “Lettura del contatore di
cicli” più avanti).
Abilitazione del Sensore di Ostacoli
Questo menù permette la regolazione della sensibilità del sensore di
ostacoli su 10 livelli. Se si imposta il valore 0 i sensori sono
disabilitati, aumentando il valore la sensibilità aumenta.
La centrale regola automaticamente il sensore sul livello più adatto in
base alla potenza impostata per ciascun motore.
Se si ritiene che l'intervento di sicurezza non sia abbastanza veloce si
può aumentare leggermente il livello di sensibilità.
Se il cancello si ferma anche in assenza di ostacoli si può diminuire
leggermente il livello di sensibilità.
(Vedere il paragrafo "Funzionamento del Sensore di Ostacoli" più
avanti).
Antislittamento
Quando una manovra di apertura o chiusura viene interrotta con un
comando o per intervento della fotocellula, il tempo impostato per la
manovra opposta sarebbe eccessivo, e perciò la centrale aziona i
motori solo per il tempo necessario a recuperare lo spazio
effettivamente percorso. Questo potrebbe non essere sufficiente, in
particolare con cancelli molto pesanti, perché a causa dell’inerzia al
momento dell’inversione il cancello percorre ancora un tragitto nella
direzione iniziale di cui la centrale non è in grado di tenere conto.
Se dopo un’inversione il cancello non ritorna esattamente al punto di
partenza, è possibile impostare un tempo di antislittamento che viene
aggiunto al tempo calcolato dalla centrale per recuperare l’inerzia.
Apprendimento automatico dei tempi di lavoro
Questo menù attiva una procedura che consente alla centrale di
rilevare autonomamente la durata ottimale dei tempi di lavoro (vedere
il paragrafo “Configurazione veloce”).
Scegliendo l’opzione Go il menu di configurazione viene chiuso e inizia
il ciclo di apprendimento.
ATTENZIONE: La procedura di apprendimento automatico dei
tempi di lavoro può essere avviata solo se la centrale è impostata in
modalità STANDARD (StAn).

181818
LETTURA DEL CONTATORE DI CICLI
La centrale Pd8 tiene il conto dei cicli di apertura del cancello
completati e, se richiesto, segnala la necessità di manutenzione
dopo un numero prefissato di manovre.
Sono disponibili due contatori:
• Totalizzatore non azzerabile dei cicli di apertura completati
(opzione “tot” della voce “Cont”)
• Contatore a scalare dei cicli che mancano al prossimo
intervento di manutenzione (opzione “SErv” della voce
“Cont”). Questo secondo contatore può essere programmato
con il valore desiderato.

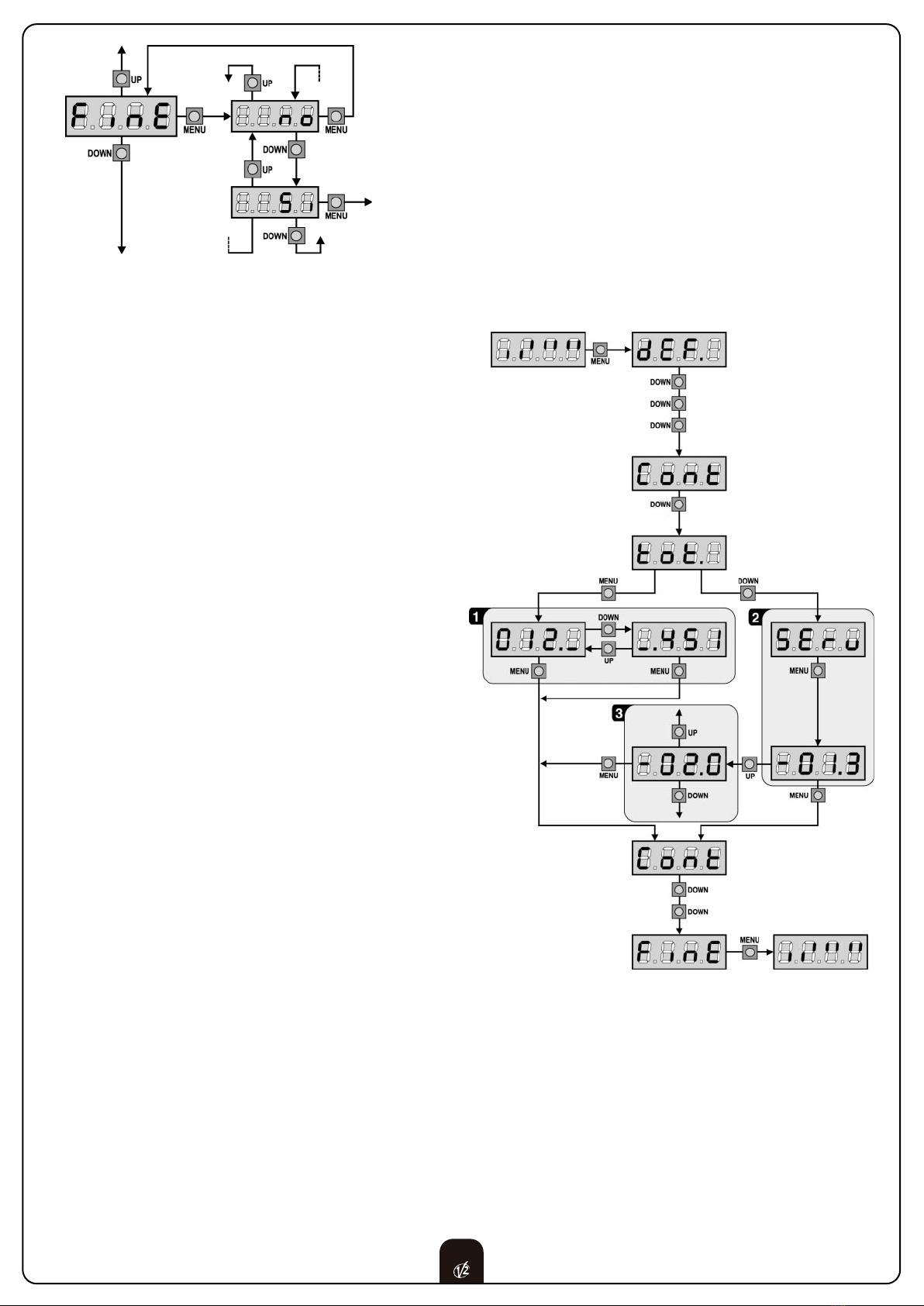

Lo schema di fianco illustra la procedura per leggere il
totalizzatore, leggere il numero di cicli mancanti al prossimo
intervento di manutenzione e programmare il numero di cicli
mancanti al prossimo intervento di manutenzione (nell’esempio
la centrale ha completato 12451 cicli e mancano 1322 cicli al
prossimo intervento.
L’area 1 rappresenta la lettura del conteggio totale di cicli
completati: con i tasti Up e Down è possibile alternare la
visualizzazione delle migliaia o delle unità.
L’area 2 rappresenta la lettura del numero di cicli mancanti al
prossimo intervento di manutenzione: il valore è arrotondato
alle centinaia.
L’area 3 rappresenta l’impostazione di quest’ultimo contatore:
alla prima pressione del tasto Up o Down il valore attuale del
contatore viene arrotondato alle migliaia, ogni pressione
successiva fa aumentare o diminuire l’impostazione di 1000
unità. Il conteggio precedentemente visualizzato viene perduto.
Segnalazione della necessità di manutenzione
Quando il contatore dei cicli mancanti al prossimo intervento di
manutenzione arriva a zero, la centrale segnala la richiesta di
manutenzione mediante un prelampeggio supplementare di 5
secondi.
ATTENZIONE: le operazioni di manutenzione devono
essere eseguite esclusivamente da personale qualificato.
La segnalazione viene ripetuta all’inizio di ogni ciclo di
apertura, finchè l’installatore non accede al menu di lettura e
impostazione del contatore, programmando eventualmente il
numero di cicli dopo il quale sarà nuovamente richiesta la
manutenzione.
Se non viene impostato un nuovo valore (cioè il contatore viene
lasciato a zero), la funzione di segnalazione della richiesta di
manutenzione è disabilitata e la segnalazione non viene più
ripetuta.
Fine Programmazione
Questo menù permette di terminare la programmazione (sia predefinita
che personalizzata) salvando in memoria i dati modificati.
no: ulteriori modifiche da effettuare, non uscire dalla
programmazione.
Si: modifiche terminate: fine programmazione, il display
visualizza il pannello di controllo.
I DATI IMPOSTATI SONO STATI SALVATI IN MEMORIA: LA CENTRALE
È ORA PRONTA PER L'UTILIZZO.
