Vagner Pool PRO PIEZO 1 User manual

PRO PIEZO 1
Návod k používání
1) Popis
ProPiezo1/3/5 je elektronický spínací
systém s piezoelektrickými tlačítky.
Využívá se ke spínání/ rozpínání
elektrických obvodů např. motorů
čerpadel, osvětlení apod. Používá se všude
tam, kde je potřeba ovládat různá
elektrická zařízení v místech se zvýšenou
vlhkostí, prašností nebo v chemicky
agresivním prostředí, kde běžná spínací
tlačítka není možné použít. Elektronická
část piezotlačítek je zcela odizolovaná od
okolního prostředí. Piezotlačítka
neobsahují žádné pohyblivé součásti, a
proto se jejich životnost výrazně zvyšuje
oproti klasickým mechanickým tlačítkům.
Princip činnosti piezoelektrického tlačítka:
Piezotlačítko využívá princip
piezoelektrického efektu. Pokud lehce
stiskneme přední část tlačítka, přenese se
tlaková síla na piezoelektrický element,
který je uvnitř. Tato síla způsobí jeho
nepatrné prohnutí, a tím vyvolá změnu
elektrického napětí na jeho výstupu. Toto
změna je zesílena a upravena pomocí
vestavěného elektronického obvodu.
Vyhodnocení stavu tlačítka provádí externí
elektronický systém (Pro Piezo 1/3/5).
2) Specifikace systému:
Napájecí napětí: 230V AC
Zatížení kontaktů relé: (230V/8A) AC odporová zátěž
Automatické vypnutí: po 30minutách (pokud je DIP spínač č. 4 v poloze OFF)
Dálkové ovládání: 433,92MHz, klíčenka se dvěma kanály, dosah 50-100m ve volném
prostoru
3) Nastavení

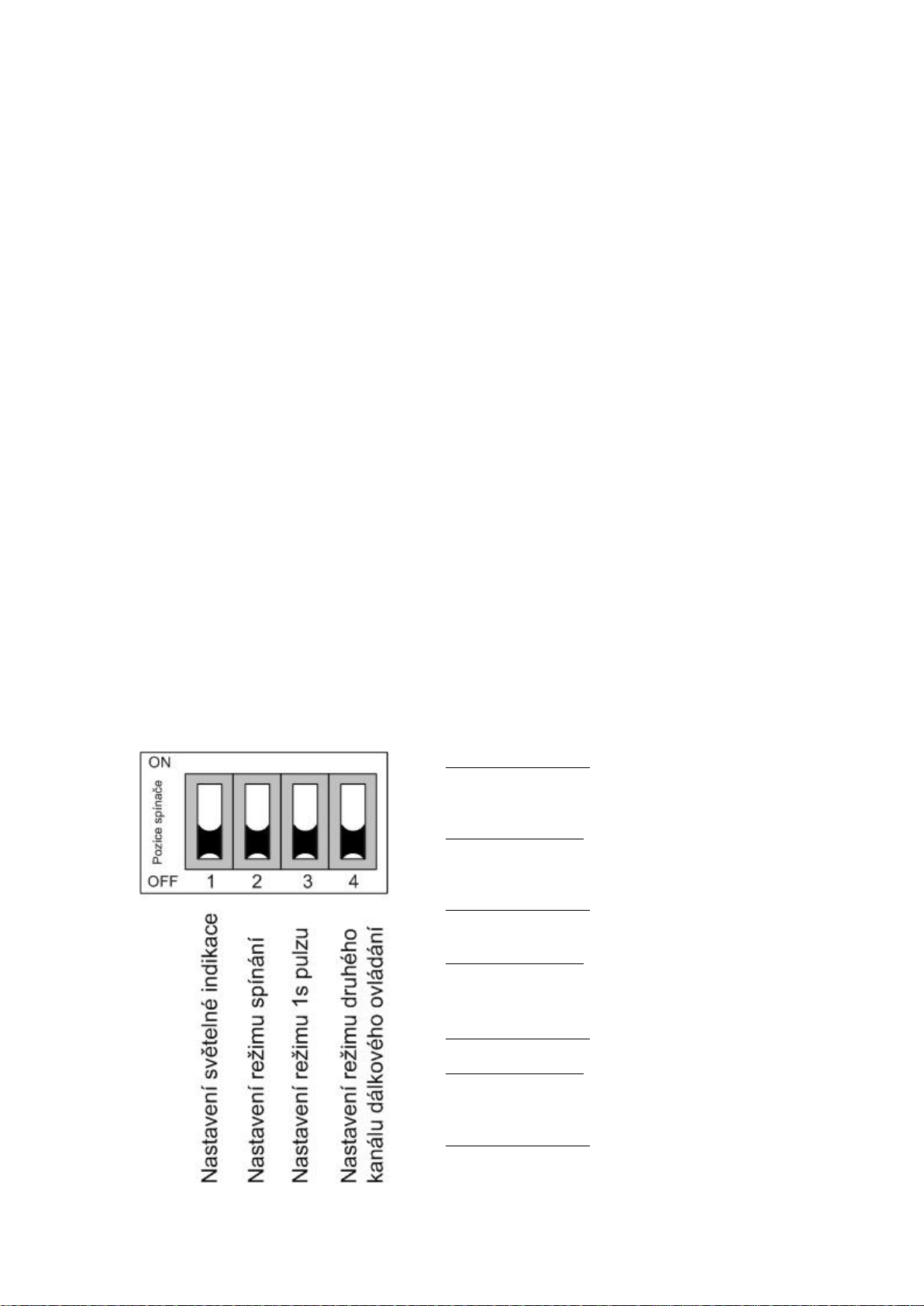

Pro Piezo1 se nastavuje pomocí čtyřnásobného spínače S1.
Spínač 1 – poloha OFF
LED tlačítka nesvítí, pokud je relé vypnuté.
LED tlačítka trvale svítí, pokud je relé zapnuté.
Spínač 1 – poloha ON
LED tlačítka trvale svítí, pokud je relé vypnuté.
LED tlačítka bliká, pokud je relé zapnuté.
Spínač 2 – poloha OFF
Systém lze zapnout/vypnout jedním stiskem piezotlačítka.
Spínač 2 – poloha ON
Systém lze zapnout/vypnout dvěma krátkými stisky
piezotlačítka.
Spínač 3 – poloha OFF (standardní nastavení –jeden stisk
zapnout, druhý stisk vypnout)
Spínač 3 – poloha ON (po stisknutí tlačítka relé sepne
pouze na cca 1s - zvláštní režim pro ovládání impulzních
relé)
Spínač 4 – poloha OFF (standardní nastavení)
Pokud je systém vybaven dálkovým ovládáním (DO), obě
tlačítka DO střídavě zapínají a vypínají výstupní relé.

Spínač 4 – poloha ON (režim ovládání
bazénových světel )
Funkce prvního tlačítka DO je stejná.
Po stisknutí druhého tlačítka DO dojde
ke krátkému sepnutí/vypnutí relé podle
toho, v jakém stavu relé bylo.
Tento režim dovoluje měnit barevný program světel.
Relé po aktivaci zůstane trvale sepnuté do dalšího stisknutí
piezotlačítka nebo prvního tlačítka DO (30-minutový
časový limit je vypnutý).
4) Instalace
Pro Piezo1 se dodává ve dvou provedeních – v montážní krabici o rozměrech
(120x80x50)mm s krytím IP56 k instalaci na zeď nebo v krabici na DIN lištu o rozměrech
(70x90x65)mm.
Před samotnou montáží je potřeba opatrně vyjmout desku s elektronikou, připevnit krabici na
stěnu a následně desku opět pomocí vrutů zajistit na stejném místě.
Připojení kabelu piezotlačítka ke svorkovnici WAGO:
Piezotlačítko se připojuje dvěma páry vodičů v jednom kabelu.
Jeden pár vodičů s barevným označením MODRÁ/HNĚDÁ přivádí napětí pro LED
podsvícení tlačítka. Tento pár je třeba připojit na svorky označené na desce s plošnými spoji
„+12V“ a „OC1“. Nezáleží na pořadí těchto dvou barev/ vodičů.
Druhý pár vodičů s barevným označením BÍLÁ/ČERNÁ slouží ke snímání stavu
piezoelektrického tlačítka. Tento pár je třeba připojit na svorky označené na desce
s plošnými spoji „COM“ a „+IN“. Opět nezáleží na pořadí těchto dvou barev/ vodičů.
Napájecí napětí 230V přivedeme na svorky označené jako L (fáze) a N (nulový vodič).
Na svorkovnici označenou jako RELAY-1 je vyveden přepínací kontakt relé. Jedná se o
bezpotenciálový kontakt, na který je možné připojit dle potřeby buď fázový nebo nulový
vodič. Tento bezpotenciálový kontakt je přepínací, a tak lze příslušný vodič spínat nebo
rozpínat.
V žádné případě se nesmí na tuto svorkovnici připojit fázový a nulový vodič současně!!!
5) Výstraha
Montáž a připojení Pro Piezo1 k síti 230V může provádět pouze odborná firma. Instalaci a
uvedení do provozu může u elektrického zařízení jen osoba s odpovídající kvalifikací dle
platné vyhlášky 50/1978 Sb.
6) Kontakty

PRO PIEZO1/3/5
User’s Guide
1) Description
ProPiezo1/3/5 is an electronic switching
system (Piezoelectric Controller) for
Piezoelectric Buttons. It can be used to
switch ON/OFF electric circuits like eg.
water pump motors, el. lighting systems
etc. The buttons are mainly employed
when operated in humid and dusty or in
chemically aggressive environment, where
common mechanical push buttons will not
last long or could be dangerous. The
electronic part of the buttons is entirely
sealed from the environment (waterproof),
preventing the intrusion of liquids or other
contaminants and thus very suitable for
use in swimming pools, medical and food-
processing industries etc.
How it works:
The Piezo Button operation is based on the
Piezoelectric Effect. If pressure is applied
to a special piezoelectric element which is
inside the button housing, it causes the
element to bend slightly and thus generates
an electric pulse. The pulse drives the
output electronic circuitry, so that it opens
and its low-resistance state can be detected
by external electronic system.
2) Specifications
Voltage Input: 230V AC
Relay Contact Ratings: (230V/8A) AC resistive load
Relay Switch Off Time: 30min (if DIP Switch position 4 is in OFF state)
Remote Control: 433,92MHz, 2-channel Keyfob, range 50-100m in open area.
3) Settings
Pro Piezo1 functionality can be set up by means of DIP Switch S1.

Switch 1 –OFF state
LED is not lit, if the relay is not activated.
LED is lit permanently, if the relay is
activated.
Switch 1 –ON state
LED is lit permanently, if the relay is not
activated.
LED is blinking, if the relay is activated.
Switch 2 –OFF state
The relay can be switched on/off by one button press.
Switch 2 –ON state
The relay can be switched on/off by two short button
presses.
Switch 3 –OFF state (standard setup)
Switch 3 –ON state (when Piezo Button is pressed, the
relay is activated just for approx. 1s –a special contactor
mode)
Switch 4 –OFF state (standard setup)
If the system is equipped with a Remote Control module
(RF), both Keyfob Buttons work in the same manner
switching the relay on/off alternately.
Switch 4 –ON state (Swimming Pool Lighting Mode)
The first Keyfob Button functionality is unchanged.
After pressing the second Keyfob Button, the relay is
shortly activated or deactivated (a pulse is generated)
according to the state the relay was in before.
This mode allows Light Color Programs to be changed.
The relay when activated remains in ON State
permanently unless the Piezo Button or the first Keyfob
Button is pressed (30-minute time limit is overriden).
4) Installation
Pro Piezo1 can be ordered in two housings - in a junction box (dimensions 120x80x50)mm,
IP56, wall mounted or DIN rail enclosure (dimensions 70x90x65)mm.
Before being mounted to the wall, it is necessary to carefully unscrew the PCB (electronic
board), fasten the box to the wall and then insert and secure the board with screws again.
How to connect the Piezo Button to the WAGO Spring Clamp Terinal Block:
Piezo Button is connected by two wire pairs in a cable (not swisted).
One of the wire pairs marked BLUE/BROWN drives the button LED illumination. These
wires are to be connected to the terminals marked „+12V“ and „OC1“ on PCB irrespective of
the colour order. The wires in a pair could be swapped.
The second pair of wires marked WHITE/BLACK is used for sensing the state of the Piezo
Button. These wires are to be connected to the terminals marked „COM“ and „+IN“ on PCB
irrespective of the colour order. The wires in a pair could be swapped.
Supply voltage 230V AC should be applied to the terminals marked L (phase) and N
(neutral).

A double-throw relay contact (change-over) is terminated to Terminal Box marked RELAY-1
on PCB. It is a potential-free contact (dry contact) and either phase wire or neutral wire can
be connected as needed.
Never connect phase wire and neutral wire to the Terminal Box at the same time!!!
5) Precautions
Shut off power before attempting any wiring procedures.
Pro Piezo1 wiring can be performed by authorised company and personnel. Installation and
comissioning can be carried out only by a qualified person acc. to respective Electrical
Equipment Directives and Regulations.
