Vaillant 0020185684 User guide

en System installation instructions
cs Systém návod k instalaci
de System Installationsanleitung
fi Järjestelmän asennusohjeet
fr Notice d’installation du système
hr Upute za instaliranje sustava
nl Systeem installatiehandleiding
no Installasjonsveiledning for
system
sk Návod na inštaláciu systému
sl Navodila za namestitev sistema
sv System installationsanvisning

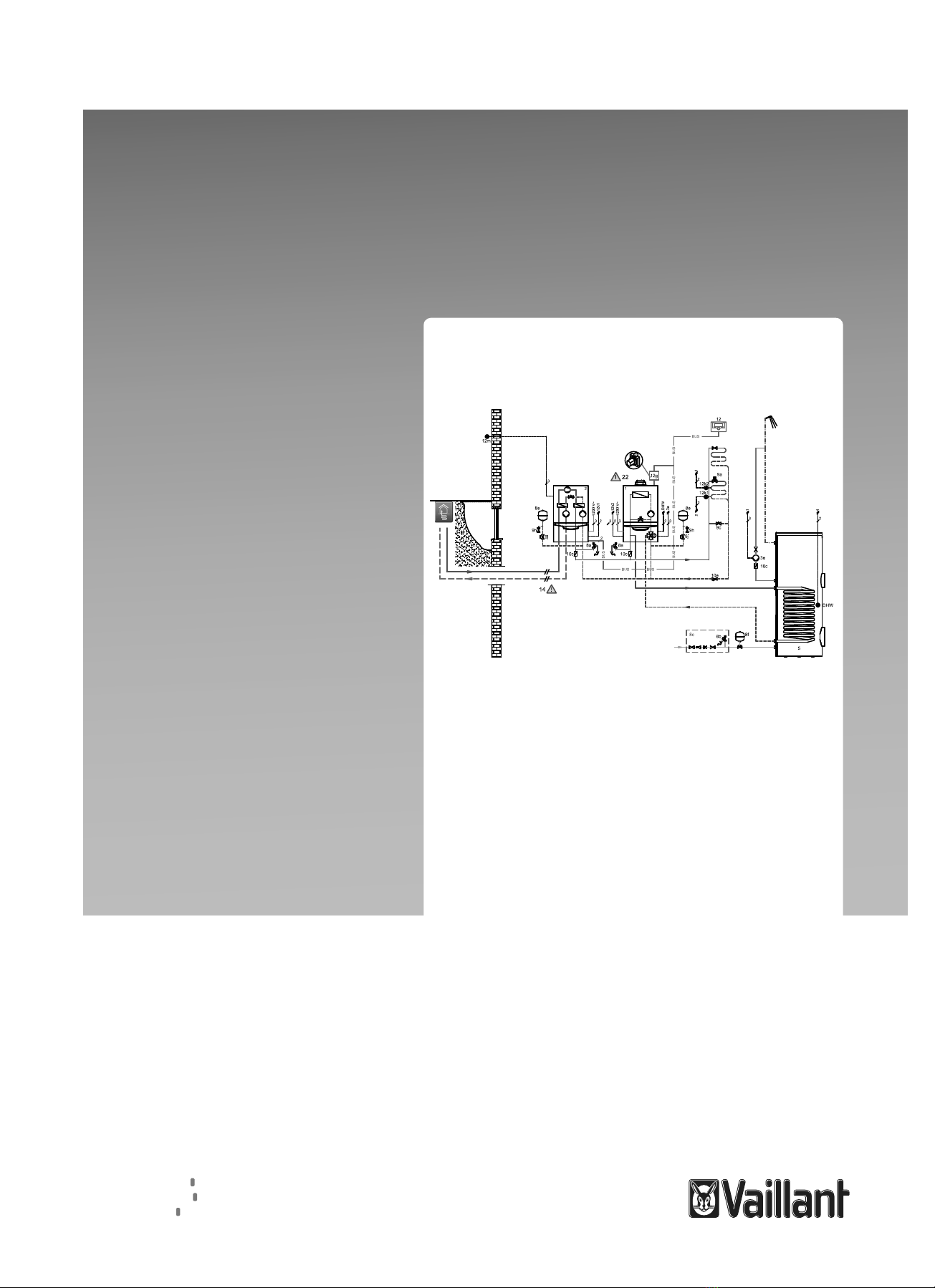

Heat pump system
0020185684
geoTHERM 3kW mono, gas-fired boiler, VRC
700
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. [phone]‑0Fax [phone]‑2810
[email protected] www.vaillant.de

en System installation instructions ........................ 1
cs Systém návod k instalaci...................................... 7
de System Installationsanleitung.......................... 13
fi Järjestelmän asennusohjeet ............................ 19
fr Notice d’installation du système...................... 25
hr Upute za instaliranje sustava ............................. 31
nl Systeem installatiehandleiding ........................ 37
no Installasjonsveiledning for system.................. 43
sk Návod na inštaláciu systému ............................. 49
sl Navodila za namestitev sistema......................... 55
sv System installationsanvisning ......................... 61

System 0020185684 1
0020251825_01 System installation instructions 1
System installation instructions
1 System 0020185684
VWS 36/4.1 230V with gas-fired boiler and VRC 700
Caution.
Risk of material damage caused by incomplete installation.
This drawing is a basic representation and does not replace complete planning. This drawing does not
contain all of the required valves and safety fittings for a complete installation.
▶Observe the applicable national and international laws, standards and guidelines.
▶When planning, installing and subsequently operating this system, you must observe all the install-
ation and operating instructions available for the product, the relevant accessories and for any other
component.
▶The responsibility for design lies with the responsible company.

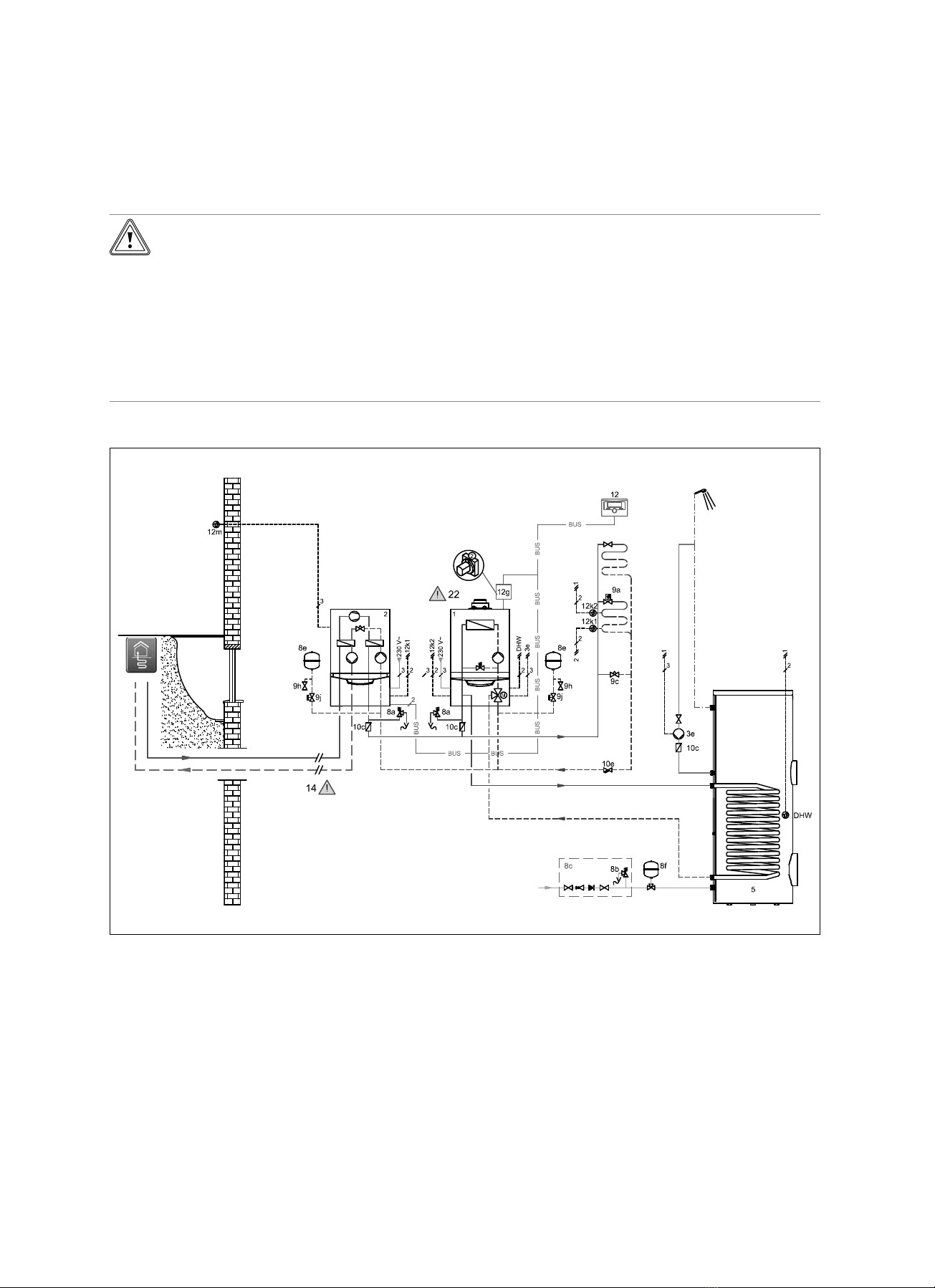

1.1 Basic hydraulic diagram 0020185684
1 Heat generator
2 Heat pump
3e Circulation pump
5 Monovalent domestic hot water cylinder
8a Expansion relief valve
8b Potable water expansion relief valve
8c Safety group –drinking water connection
8e Heating diaphragm expansion vessel
8f Diaphragm expansion vessel –potable water
9a Single-room temperature control valve (thermo-
static/motorised)
9c Flow regulator valve
9h Filling/draining cock
9j Tamper-proof capped valve
10c Non-return valve
10e Line strainer with magnetite separator
12 System control
12g eBUS bus coupler
12k Limit thermostat
12m Outdoor temperature sensor
DHW Cylinder temperature sensor

2 Installation checklist
2System installation instructions 0020251825_01
1.2 Wiring diagram 0020185684
1 Heat generator
2 Heat pump
3e Circulation pump
12 System control
12g eBUS bus coupler
12k Limit thermostat
12m Outdoor temperature sensor
DHW Cylinder temperature sensor
2 Installation checklist
You must observe all the operating and installation instructions included with the system components.
Work Comments/settings
1 Comply with the conditions for the installation environment 1. Minimum volume of the installation room 1.60 m³
2. Environmental temperature 7 °C –40 °C
3. Frost-proof
4. Dry
2 Install the heat pump on a wall that has sufficient load-bearing capa-
city
Weight of the heat pump: 59 kg
3 Comply with the specified minimum clearances For free spaces for maintenance work, see the installa-
tion instructions for the relevant system components
4 Observe the position of the VRC 700 in the living room or main control room
5 Check the brine circuit for leak-tightness
6 Insulate the brine pipes in the house so that they are vapour-diffu-
sion-tight
Prevent condensation.
7 Use cold pipe clips to install the brine pipes in the house Prevent thermal bridges.

Commissioning checklist 3
0020251825_01 System installation instructions 3
Work Comments/settings
8 Use the correct brine fluid Monoethylene glycol, essential for fault-free operation.
9 Use the correct mixing ratio of monoethylene glycol to water 3:7, efficient operation only when the defined mixing ratio
is used
10 Use a refractometer to check the mixing ratio Efficient operation only when the defined mixing ratio is
used
11 Choke the output of the filling pump Reduce the penetration of air in the brine circuit.
12 Sufficiently dimension the gas-fired boiler's expansion vessel for the
heating circuit
No expansion vessel present in the heat pump.
13 Install non-return flaps
14 Connect the heat pump via a separately fused plug socket Observe the connection conditions in accordance with
the data plate.
15 Use connection terminals when connecting multiple conductors Prevent communication faults.
16 Install a bus coupler in the VR 32 in the gas-fired boiler The gas-fired boiler is the second participant in the
eBUS.
17 Check all cable connections for tensile strength
18 Visually check all cable connections for damage
3 Commissioning checklist
3.1 VC 146/5-5, VC 206/5-5, VC 266/5-5
Work Comments/settings
1 Start the installation assistant If it is not started automatically
2Language Select
3Filling mode: 3-way valve is in mid-position Filling mode, fill the installation to at least 0.1 MPa (1.0
bar) via the return line
4Purge program: Select circ. using +/- Heating circuit the programme ends automatically
5Purge program: Select circ. using +/- DHW circuit the programme ends automatically
6Target flow temp. 75 °C, setting for the maximum target flow temperature
in heating mode
7DHW temperature 65 °C, setting for the maximum domestic hot water
temperature
8Comfort mode Off
9Heating partial load Auto
10 Auxiliary relay External pump, if present
11 Accessory relay 1 Circulation pump
12 Accessory relay 2 External pump, if present
13 Contact details Enter on the VRC 700
14 End the installation assistant? Yes
15 Menu →Installer level →Test programs →Check programs
16 P.01 and P.02 Check the gas connection pressure in accordance with
the installation instructions
17 P.01 and P.02 Check the CO₂content in accordance with the installa-
tion instructions

3 Commissioning checklist
4System installation instructions 0020251825_01
3.2 VWS 36/4.1 230V
Work Comments/settings
18 Start the installation assistant OK
19 Language Select
20 Freeze protection −10 °C
21 Purge environment and building circuit No
22 Purge building circuit No
23 Check program: Purge environment circuit Yes, test active, end after approx. 30 minutes
24 Contact details Enter on the VRC 700
25 End the installation assistant? Yes
26 Menu →Installer level →Test menu →Sensor/actuator test
27 T.82 Building circuit pressure Check, at least 1500-2000 mbar
28 T.101 Environment circuit pressure Check, at least 1500-2000 mbar
29 T.146 Outside temperature Check, actual temperature display
3.3 VRC 700
Work Comments/settings
30 Language Select
31 System diagram 6
32 System configuration OK
33 Fault status No fault present
34 Water pressure Check, at least 1500-2000 mbar
35 System status Display of current operating mode
36 Frost protect. delay 4 hours
37 OT constant heating 0 °C (min. -2 °C)
38 Control modules Display Display (VRC 700), heat pump 1 (VWS 36/4.1 230V),
heat generator 2 (VC ...), check of the eBUS connections
39 Adaptive heat. curve No
40 Configure heat. circ. All
41 Automatic cooling No
Function can be activated for underfloor heating
42 Start OT cooling 21 °C/flexible
Depends on the end customer and the type of brine
source. For compact and flat collectors, you should not
use passive cooling
43 Source regeneration No
Observe legal requirements, which may depend on the
countries
44 Curr. room air hum. Current value display
45 Auxiliary heater type condens.
46 Buff. cyl. offs. 10 K
47 System diagram configuration
48 System diagram 6
49 Heat pump 1
50 Status Current value display (standby, heating, cooling, do-
mestic hot water)

Commissioning checklist 3
0020251825_01 System installation instructions 5
Work Comments/settings
51 Current flow temp. Current value display
52 Heat generator 2
53 Status Current value display (standby, heating, cooling, do-
mestic hot water)
54 Current flow temp. Current value display
55 HEATING 1
56 Status Current value display (off, heating mode, cooling, do-
mestic hot water)
57 Target flow temp. Current value display
58 Max limit outs.temp. 21 °C, change in consultation with the customer, if re-
quired
59 Heating curve 0.4 to 0.6 for underfloor heating
60 Minimum temperature 15 °C
61 Maximum temperature 45 °C for underfloor heating
62 Auto Off mode Set-back
63 Cooling possible Yes for underfloor heating
No; you should not use passive cooling for compact col-
lectors and flat collectors
64 Dew point monitoring Yes
65 Min. cool. fl. tgt temp. 18 °C
66 End OT cooling 15 °C
67 Offset dew point 2 K
68 Pump status Current value display: off /On
69 ZONE1
70 Zone activated Current value display: No /Yes
71 Day temperature 20 °C
72 Set-back temp. 15 °C
73 Room temperature Current value display
74 Zone assignment VRC 700
75 Zone valve status Current value display (closed/open)
76 Domestic hot water
77 Cylinder active Condition: Domestic hot water cylinder in the system
78 Target flow temp. Current value display
79 Domestic hot water 60 °C
Inform the end user about the anti-legionella function
80 Current cyl. temp. Current value display
81 Cyl. charging pump Current value display: off /On
82 Circulation pump Current value display: off /On
83 Anti-legionella day –Select: off,Monday,Tuesday,Wednesday,
Thursday,Friday,Saturday,Sunday,Monday -
Sunday
–Factory setting: off
84 Anti-legionella time 04:00
85 Cyl. boost hysteresis 5 K
86 Cylinder boost offset 25 K
87 Max. cyl. charg. time 45 min.
88 DHW req. anti-cy time 30 min.
89 Ch. pump overrun time 5 minutes
90 Parallel cyl. charging off
91 Menu →Installer level →Service information
92 Enter contact details Telephone number/company
93 Service date Next service on Maintenance interval: 1 year

3 Commissioning checklist
6
Work Comments/settings
→End user menu Implement the settings for the end user/inform the end
user
94 Menu →Basic settings →Enter zone name →ZONE1 →Change Enter a suitable name for the zone, e.g. Heating
(In consultation with the customer)
95 Menu →Desired temperatures →ZONE1 Zone1 (name after being renamed)
96 Day temp. heating 20 °C
97 Day temp. cooling 24 °C
98 Set-back temp. heat. 15 °C
99 Room temperature Current value display
100 Menu →Time programmes →ZONE1 Changed the time schedule for Zone 1 (name after being
renamed) following consultation with the customer
Zone 1 = heating circuit 1
101 HEATING 1: Cooling change following consultation with the customer
102 Domestic hot water change following consultation with the customer
103 Circulation change following consultation with the customer

Systém 0020185684 1
0020251825_01 Systém návod k instalaci 7
Systém návod k instalaci
1 Systém 0020185684
VWS 36/4.1 230V s plynovým kotlem a VRC 700
Pozor!
Riziko věcných škod způsobených neúplnou instalací!
Tento výkres je principiální zobrazení a nenahrazuje úplný plán. Tento výkres neobsahuje všechny
potřebné ventily a bezpečnostní armatury pro úplnou instalaci.
▶Dodržujte příslušné předpisy, normy a směrnice.
▶Při plánování a instalaci i pozdější obsluze bezpodmínečně dodržujte všechny návody k instalaci
a obsluze, které byly vytvořeny pro výrobek, dotyčné příslušenství nebo pro případnou jinou sou-
část.
▶Za provedení odpovídá příslušný podnikatel.

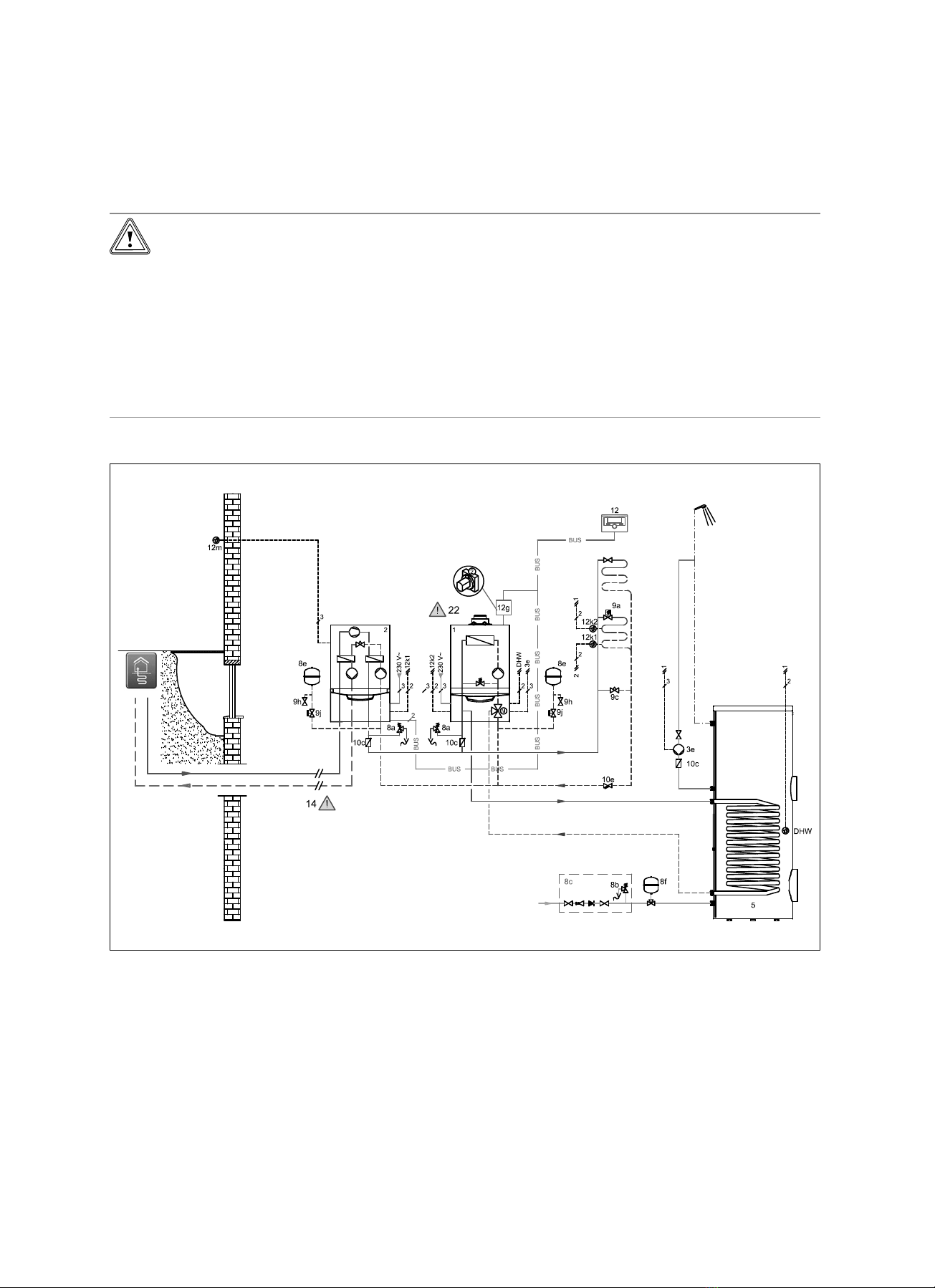

1.1 Schéma hydraulického systému 0020185684
1 Zdroj tepla
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
5 Zásobník teplé vody monovalentní
8a Pojistný ventil
8b Pojistný ventil pitná voda
8c Bezpečnostní skupina – přípoj pitné vody
8e Membránová expanzní nádoba topení
8f Membránová expanzní nádoba pitné vody
9a Ventil regulace samostatné místnosti (termosta-
tický/motorický)
9c Ventil k regulaci větvě
9h Napouštěcí a vypouštěcí ventil
9j Ventil s krytkou
10c Zpětný ventil
10e Filtr s magnetitovým odlučovačem
12 Systémový regulátor
12g Sběrnicový konektor eBUS
12k Termostat maximální teploty
12m Čidlo venkovní teploty
DHW Čidlo teploty vyrovnávacího zásobníku

2 Kontrolní seznam instalace
8Systém návod k instalaci 0020251825_01
1.2 Schéma zapojení 0020185684
1 Zdroj tepla
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
12 Systémový regulátor
12g Sběrnicový konektor eBUS
12k Termostat maximální teploty
12m Čidlo venkovní teploty
DHW Čidlo teploty vyrovnávacího zásobníku
2 Kontrolní seznam instalace
Bezpodmínečně dodržujte všechny návody k obsluze a instalaci, které jsou připojeny ke komponentám zařízení.
Práce Poznámky/nastavení
1 Dodržování podmínek prostředí instalace 1. Minimální objem místa instalace 1,60 m³
2. Teplota okolí 7 °C až 40 °C
3. Ochrana proti mrazu
4. Suché prostředí
2 Tepelné čerpadlo instalujte na dostatečné nosné stěně Hmotnost tepelného čerpadla: 59 kg
3 Dodržujte předepsané minimální vzdálenosti Volné prostory pro údržbu, viz návod k instalaci pří-
slušné komponenty systému
4 Dodržujte polohu VRC 700 V obytné místnosti, resp. v místnosti vedení
5 Kontrola těsnosti okruhu nemrznoucí směsi
6 Izolace vedení nemrznoucí směsi v domě proti difuzi páry Zabraňte kondenzaci.
7 Pro instalaci vedení nemrznoucí směsi v domě používejte svorky pro
studené potrubí
Zabraňte tepelným mostům.

Kontrolní seznam uvedení do provozu 3
0020251825_01 Systém návod k instalaci 9
Práce Poznámky/nastavení
8 Používejte správnou nemrznoucí směs Pro bezporuchový provoz je nezbytný monoethylengly-
kol.
9 Používejte správný směšovací poměr monoethylenglykol/voda 3/7, účinný provoz pouze s definovaným směšovacím
poměrem
10 Kontrola směšovacího poměru pomocí refraktometru účinný provoz pouze s definovaným směšovacím pomě-
rem
11 Omezení výkonu plnicího čerpadla Omezení vnikání vzduchu do okruhu nemrznoucí směsi.
12 Expanzní nádobu plynového kotle dostatečně dimenzujte pro topný
okruh
V tepelném čerpadle není expanzní nádoba.
13 Namontujte zpětné klapky
14 Tepelné čerpadlo připojte přes samostatně jištěnou zásuvku Dodržujte podmínky připojení podle typového štítku.
15 Při připojení více vodičů používejte svorky Zabraňte komunikačním chybám.
16 Ve VR 32 v plynovém kotli namontujte sběrnicový konektor Plynový kotel je 2. účastník ve sběrnici eBUS.
17 Zkontrolujte pevnost v tahu všech kabelových spojení
18 Vizuálně zkontrolujte poškození všech kabelových spojení
3 Kontrolní seznam uvedení do provozu
3.1 VC 146/5-5, VC 206/5-5, VC 266/5-5
Práce Poznámky/nastavení
1 Spustit průvodce instalací Nespustí-li se zatím automaticky
2Jazyk vybrat
3Režim napouštění Trojcestný ventil ve střední poloze Plnicí režim, systém napusťte přes vstupní potrubí na
min. 0,1 MPa (1,0 bar)
4Odvzdušnění +/zvolit okruh Topný okruh program je automaticky ukončen
5Odvzdušnění +/zvolit okruh Okruh TV program je automaticky ukončen
6Teplota topení 75 °C, nastavení maximální požadované výstupní teploty
v topném provozu
7Teplota teplé vody 65 °C, nastavení maximální teploty teplé vody
8Komfortní provoz Vyp
9Dílčí výkon topení auto
10 Přídavné relé Externí čerpadlo, je-li k dispozici
11 Relé příslušenství 1 Cirkulační čerpadlo
12 Relé příslušenství 2 Externí čerpadlo, je-li k dispozici
13 Kontaktní údaje zadat na VRC 700
14 Ukončit asistenta instalace? Ano
15 Menu →Servisní rovina →Testovací programy →Kontrolní pro-
gramy
16 P.01 a P.02 Kontrola tlaku na přívodu plynu podle návodu k instalaci
17 P.01 a P.02 Kontrola obsahu CO₂ podle návodu k instalaci

3 Kontrolní seznam uvedení do provozu
10 Systém návod k instalaci 0020251825_01
3.2 VWS 36/4.1 230V
Práce Poznámky/nastavení
18 Spustit průvodce instalací OK
19 Jazyk vybrat
20 Protimrazová ochr. −10 °C
21 Odvzd., okruh okolí a okruh budovy Ne
22 Odvzd., okruh budovy Ne
23 Test. program: Odvzd., okruh okolí Ano, test aktivní, ukončení po cca 30 min
24 Kontaktní údaje zadat na VRC 700
25 Ukončit asistenta instalace? Ano
26 Menu →Servisní rovina →Zkušební menu →Test senzoru/ovl.
27 T.82 Okruh budovy tlak zkontrolovat, nejméně 1 500–2 000 mbar
28 T.101 Okruh okolí tlak zkontrolovat, nejméně 1 500–2 000 mbar
29 T.146 Venkovní teplota zkontrolovat, ukazatel skutečné teploty
3.3 VRC 700
Práce Poznámky/nastavení
30 Jazyk vybrat
31 Systémové schéma 6
32 Konfigurace systému OK
33 Chybový stav Žádná porucha
34 Tlak vody zkontrolovat, nejméně 1 500–2 000 mbar
35 Stav systému Ukazatel aktuálního druhu provozu
36 Zpoždění protizámrz 4 hodiny
37 Průběžné topení 0 °C (min. −2 °C)
38 Moduly regulátoru Zobrazit Displej (VRC 700), tepelné čerpadlo 1
(VWS 36/4.1 230V), zdroj tepla 2 (VC ...), kontrola
spojení sběrnice eBUS
39 Adapt. topná křivka Ne
40 Konfig. okruhu Všechny
41 Auto chlazení Ne
Funkci lze aktivovat při podlahovém vytápění
42 Start chlaz. ven. tep. 21 °C / flexibilní
Závisí na koncovém zákazníkovi a druhu zdroje nemrz-
noucí směsi. U kompaktních a zemních kolektorů nelze
počítat s pasivním chlazením
43 Regenerace zdroje Ne
Dodržujte zákonné předpisy, příp. podle dané země
44 Současná vlhkost Ukazatel aktuální hodnoty
45 Typ záložního kotle Kondenz.
46 PV akum.zás.kor. 10 K
47 Konfigurace systémové schéma
48 Systémové schéma 6
49 Tepelné čerpadlo 1
50 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení,
chlazení, teplá voda)

Kontrolní seznam uvedení do provozu 3
0020251825_01 Systém návod k instalaci 11
Práce Poznámky/nastavení
51 Aktuální výst. tepl. Ukazatel aktuální hodnoty
52 Zdroj tepla 2
53 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení,
chlazení, teplá voda)
54 Aktuální výst. tepl. Ukazatel aktuální hodnoty
55 OKRUH 1
56 Stav Ukazatel aktuální hodnoty (vyp, topný provoz, chlazení,
teplá voda)
57 Pož. výstupní teplota Ukazatel aktuální hodnoty
58 Vypínací mez venk.T 21 °C, případně změnit v závislosti na zákazníkovi
59 Topná křivka 0,4 až 0,6 u podlahového vytápění
60 Min. teplota 15 °C
61 Maximální teplota 45 °C u podlahového vytápění
62 Režim auto vyp Noční tep.
63 Chlazení povoleno Ano, u podlahového vytápění
Ne, u kompaktních a zemních kolektorů nelze počítat
s pasivním chlazením
64 Sledování ros. bodu Ano
65 Min. průtok chlazení 18 °C
66 Ukon. chlaz. ven. tep. 15 °C
67 Korekce rosného bodu 2 K
68 Stav čerpadla Ukazatel aktuální hodnoty: Vyp /Zap
69 ZÓNA1
70 Zóna aktivována Ukazatel aktuální hodnoty: Ne /Ano
71 Denní teplota 20 °C
72 Noční teplota 15 °C
73 Skut. pokojová tep. Ukazatel aktuální hodnoty
74 Přiřazení zóny VRC 700
75 Stav ventil zóny Ukazatel aktuální hodnoty (zav/otev)
76 Teplá voda
77 Zásobník aktivní Podmínka: zásobník teplé vody v systému
78 Pož. výstupní teplota Ukazatel aktuální hodnoty
79 Teplá voda 60 °C
Informování provozovatele o termické dezinfekci
80 Skut. tep. zásobníku Ukazatel aktuální hodnoty
81 Nab. čerp. zásobníku Ukazatel aktuální hodnoty: Vyp /Zap
82 Cirkulační čerpadlo Ukazatel aktuální hodnoty: Vyp /Zap
83 AntiLegionella den –Výběr: Vyp,Pondělí,Úterý,Středa,Čtvrtek,Pátek,
Sobota,Neděle,Pondělí-neděle
– Nastavení z výroby: Vyp
84 AntiLegionella čas 04:00
85 Hystereze nab. zás. 5 K
86 Korekce aku.zásob. 25 K
87 Max. doba ohřevu TV 45 min
88 Max. doba blokace TV 30 min
89 Doběh nab. čerpadla 5 min
90 Paralelní nab. zásob. Vyp
91 Menu →Úroveň pro instalatéry →Servisní informace
92 Zadat kontaktní údaje Telefonní číslo / firma
93 Datum údržby Příští údržba dne Interval údržby: 1 rok
→ Menu provozovatele Provedení nastavení pro provozovatele / zaškolení pro-
vozovatele

3 Kontrolní seznam uvedení do provozu
12
Práce Poznámky/nastavení
94 Menu →Základní nastavení →Zadat názvy zón →ZÓNA1 →Změnit Zadat vhodný název pro zónu, např. topení
(Po dohodě se zákazníkem)
95 Menu →Požadované teploty →ZÓNA1 Zóna 1 (název po přejmenování)
96 Denní teplota topení 20 °C
97 Denní tep. chlazení 24 °C
98 Noční teplota topení 15 °C
99 Pokojová teplota Ukazatel aktuální hodnoty
100 Menu →Časové programy →ZÓNA1 Změnit časový plán pro zónu 1 (název po přejmenování)
po dohodě se zákazníkem
Zóna 1 = topný okruh 1
101 Okruh 1chlazení změnit po dohodě se zákazníkem
102 Teplá voda změnit po dohodě se zákazníkem
103 Cirkulace změnit po dohodě se zákazníkem

System 0020185684 1
0020251825_01 System Installationsanleitung 13
System Installationsanleitung
1 System 0020185684
VWS 36/4.1 230V mit Gasheizgerät und VRC 700
Vorsicht!
Risiko von Sachschäden durch unvollständige Installation!
Diese Zeichnung ist eine prinzipielle Darstellung und ersetzt nicht eine vollständige Planung. Diese
Zeichnung beinhaltet nicht alle der notwendigen Ventile und Sicherheitsarmaturen für eine vollständige
Installation.
▶Beachten Sie die einschlägigen nationalen und internationalen Gesetze, Normen und Richtlinien.
▶Beachten Sie bei der Planung und Installation und späteren Bedienung unbedingt alle Installations-
und Betriebsanleitungen, die für das Produkt, das jeweilige Zubehör oder für eine sonstige Kompo-
nente erstellt wurden.
▶Die Ausführungsverantwortung liegt beim zuständigen Unternehmer.
1.1 Hydraulikschema 0020185684
1 Wärmeerzeuger
2 Wärmepumpe
3e Zirkulationspumpe
5 Warmwasserspeicher monovalent
8a Sicherheitsventil
8b Sicherheitsventil Trinkwasser
8c Sicherheitsgruppe Trinkwasseranschluss
8e Membran-Ausdehnungsgefäß Heizung
8f Membran-Ausdehnungsgefäß Trinkwasser
9a Ventil Einzelraumregelung (thermostatisch/ moto-
risch)
9c Strangregulierventil
9h Füll- und Entleerungshahn
9j Kappenventil
10c Rückschlagventil
10e Schmutzfänger mit Magnetitabscheider
12 Systemregler
12g Buskoppler eBUS

2 Installationscheckliste
14 System Installationsanleitung 0020251825_01
12k Maximalthermostat
12m Außentemperaturfühler
DHW Speichertemperaturfühler
1.2 Verbindungsschaltplan 0020185684
1 Wärmeerzeuger
2 Wärmepumpe
3e Zirkulationspumpe
12 Systemregler
12g Buskoppler eBUS
12k Maximalthermostat
12m Außentemperaturfühler
DHW Speichertemperaturfühler
2 Installationscheckliste
Beachten Sie unbedingt alle Betriebs- und Installationsanleitungen, die Komponenten der Anlage beiliegen.
Arbeiten Bemerkungen/Einstellungen
1 Bedingungen der Installationsumgebung einhalten 1. Mindestvolumen des Aufstellraumes 1.60 m³
2. Umgebungstemperatur 7 °C –40 °C
3. frostsicher
4. trocken
2 Wärmepumpe an einer ausreichend tragfähigen Wand installieren Gewicht der Wärmepumpe: 59 kg
3 Vorgeschriebene Mindestabstände einhalten Freiräume für Wartungsarbeiten, siehe Installationsanlei-
tung der jeweiligen Systemkomponente
4 Position des VRC 700 beachten im Wohnraum bzw. Führungsraum
5 Solekreis auf Dichtheit prüfen

Inbetriebnahmecheckliste 3
0020251825_01 System Installationsanleitung 15
Arbeiten Bemerkungen/Einstellungen
6 Soleleitungen im Haus dampfdifusionsdicht isolieren Kondensation verhindern.
7 Kälterohrschellen für die Installation der Soleleitungen im Haus ver-
wenden
Kältebrücken vermeiden.
8 Richtige Soleflüssigkeit verwenden Monoethylenglykol, zwingend für störungsfreien Betrieb
erforderlich.
9 Korrektes Mischungsverhältnis Monoethylenglykol / Wasser verwen-
den
3/7, effizienter Betrieb nur mit definiertem Mischungsver-
hältnis
10 Mischungsverhältnis mit Refraktometer überprüfen effizienter Betrieb nur mit definiertem Mischungsverhält-
nis
11 Leistung der Befüllpumpe drosseln Eindringen von Luft im Solekreis reduzieren.
12 Ausdehnungsgefäß des Gasheizgeräts für den Heizkreis ausreichend
dimensionieren
Kein Ausdehnungsgefäß in der Wärmepumpe vorhan-
den.
13 Rückschlagklappen einbauen
14 Wärmepumpe über eine separat abgesicherte Steckdose anschließen Anschlussbedingungen gemäß demTypenschild beach-
ten.
15 Verbindungsklemmen bei Anschluss von mehreren Adern verwenden Kommunikationsfehler vermeiden.
16 Buskoppler im VR 32 im Gasheizgerät einbauen Das Gasheizgerät ist der 2. Teilnehmer im eBUS.
17 Alle Kabelverbindungen auf Zugfestigkeit prüfen
18 Alle Kabelverbindungen visuell auf Beschädigungen prüfen
3 Inbetriebnahmecheckliste
3.1 VC 146/5-5, VC 206/5-5, VC 266/5-5
Arbeiten Bemerkungen/Einstellungen
1 Installationsassistent starten Wenn noch nicht automatisch gestartet
2Sprache auswählen
3Befüllmodus 3-Wege-Ventil ist in Mittelstellung Befüllmodus, Anlage über den Rücklauf auf mind. 0,1
MPa (1,0 bar) füllen
4Entlüftungsprogramm Kreis wählen mit +/- Heizkreis das Programm endet automatisch
5Entlüftungsprogramm Kreis wählen mit +/- Warmwasserkreis das Programm endet automatisch
6Vorlaufsolltemp. 75 °C, Einstellung der maximalen Vorlaufsolltemperatur
im Heizbetrieb
7Warmwassertemp. 65 °C, Einstellung der maximalen Warmwasser Tempe-
ratur
8Komfortbetrieb aus
9Heizungsteillast auto
10 Zusatzrelais externe Pumpe, falls vorhanden
11 Zubehörrelais 1 Zirkulationspumpe
12 Zubehörrelais 2 externe Pumpe, falls vorhanden
13 Kontaktdaten am VRC 700 eingeben
14 Installationsassistenten beenden? Ja
15 Menü →Fachhandwerkerebene →Testprogramme →Prüfpro-
gramme
16 P.01 und P.02 Gasanschlussdruck gemäß Installationsanleitung prüfen
17 P.01 und P.02 CO₂-Gehalt nach Installationsanleitung prüfen

3 Inbetriebnahmecheckliste
16 System Installationsanleitung 0020251825_01
3.2 VWS 36/4.1 230V
Arbeiten Bemerkungen/Einstellungen
18 Installationsassistent starten OK
19 Sprache auswählen
20 Einfrierschutz −10 °C
21 Entlüften Umwelt- und Gebäudekreis Nein
22 Entlüften Gebäudekreis Nein
23 Prüfprogramm: Entlüften Umweltkreis Ja, Test aktiv, nach ca. 30 min beenden
24 Kontaktdaten am VRC 700 eingeben
25 Installationsassistenten beenden? Ja
26 Menü →Fachhandwerkerebene →Testmenü →Sensor-/Aktortest
27 T.82 Gebäudekreis Druck prüfen, mindestens 1500 - 2000 mbar
28 T.101 Umweltkreis Druck prüfen, mindestens 1500 - 2000 mbar
29 T.146 Außentemperatur prüfen, Anzeige Ist-Temperatur
3.3 VRC 700
Arbeiten Bemerkungen/Einstellungen
30 Sprache auswählen
31 Systemschema 6
32 Systemkonfiguration OK
33 Fehlerstatus kein Fehler vorhanden
34 Wasserdruck prüfen, mindestens 1500 - 2000 mbar
35 Systemstatus Anzeige der aktuellen Betriebsart
36 Frostschutzverzög. 4 Stunden
37 AT Durchheizen 0 °C (min -2 °C)
38 Reglermodule anzeigen Display (VRC 700), Wärmepumpe 1 (VWS 36/4.1 230V),
Wärmeerzeuger 2 (VC ...), Prüfung der eBUS-Verbin-
dungen
39 adaptive Heizkurve Nein
40 Betr.artwirkung konf. Alle
41 Autom. Kühlung Nein
Funktion kann bei Fußbodenheizung aktiviert werden
42 AT Kühlen starten 21 °C / flexibel
Hängt vom Endkunden und der Art der Solequelle ab.
Bei Kompakt- und Flächenkollektoren sollte auf die pas-
sive Kühlung verzichtet werden
43 Quellenregenerierung Nein
Gesetzliche Vorgaben beachten, evtl. Länder abhängig
44 akt. Raumluftfeuchte Anzeige aktueller Wert
45 Typ Zusatzheizgerät Brennwert
46 PV Puffersp. Offset 10 K
47 Konfiguration Systemschema
48 Systemschema 6
49 Wärmepumpe 1
50 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm-
wasser)

Inbetriebnahmecheckliste 3
0020251825_01 System Installationsanleitung 17
Arbeiten Bemerkungen/Einstellungen
51 akt. Vorlauftemp. Anzeige aktueller Wert
52 Wärmeerzeuger 2
53 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm-
wasser)
54 akt. Vorlauftemp. Anzeige aktueller Wert
55 HEIZKREIS1
56 Status Anzeige aktueller Wert (aus, Heizbetr., Kühlen, Warm-
wasser)
57 Vorlaufsolltemp. Anzeige aktueller Wert
58 AT-Abschaltgrenze 21 °C, gegebenenfalls in Abhängigkeit mit dem Kunden
ändern
59 Heizkurve 0,4 bis 0,6 bei Fußbodenheizung
60 Minimaltemperatur 15 °C
61 Maximaltemperatur 45 °C bei Fussbodenheizung
62 Modus Auto Off Nacht
63 Kühlen möglich Ja, bei Fußbodenheizung
Nein, bei Kompaktkollektoren und Flächenkollektoren
sollte auf passive Kühlung verzichtet werden
64 Taupunktüberw. Ja
65 min.Vorl.sollw.Kühlen 18 °C
66 AT Kühlen beenden 15 °C
67 Offset Taupunkt 2 K
68 Pumpenstatus Anzeige aktueller Wert: aus/an
69 ZONE1
70 Zone aktiviert Anzeige aktueller Wert: Nein/Ja
71 Tagtemperatur 20 °C
72 Nachttemperatur 15 °C
73 Raumtemperatur Anzeige aktueller Wert
74 Zonenzuordnung VRC 700
75 Status Zonenventil Anzeige aktueller Wert (zu/auf)
76 Warmwasserkreis
77 Speicher aktiv Bedingung: Warmwasserspeicher im System
78 Vorlaufsolltemp. Anzeige aktueller Wert
79 Warmwasser 60 °C
Betreiber über Legionellenschutz informieren
80 Speicheristtemp. Anzeige aktueller Wert
81 Speicherladepumpe Anzeige aktueller Wert: aus/an
82 Zirkulationspumpe Anzeige aktueller Wert: aus/an
83 Legionell.schutz Tag –Auswahl: aus,Montag,Dienstag,Mittwoch,Don-
nerstag,Freitag,Samstag,Sonntag,Montag -
Sonntag
–Werkseinsstellung: aus
84 Legionell.schutz Zeit 04:00
85 Hysterese Speicherl. 5 K
86 Speicherlad. Offset 25 K
87 max. Speicherladez. 45 min.
88 Sperrzeit WW-Bedarf 30 min.
89 Ladepumpe Nachlaufz. 5 min
90 Paral. Speicherlad. aus
91 Menü →Fachhandwerkerebene →Serviceinformationen
92 Kontaktdaten eingeben Telefonnummer/Firma
93 Wartungsdatum nächste Wartung am Wartungsintervall: 1 Jahr

3 Inbetriebnahmecheckliste
18
Arbeiten Bemerkungen/Einstellungen
→Betreibermenü Einstellungen für Betreiber vornehmen/Betreiber einwei-
sen
94 Menü →Grundeinstellungen →Zonenname eingeben →ZONE1 →
ändern
Passenden Namen für Zone eingeben, z. B. Heizung
(In Abstimmung mit dem Kunden)
95 Menü →Wunschtemperaturen →ZONE1 Zone1 (Name nach Umbenennung)
96 Tagtemp. Heizen 20 °C
97 Tagtemp. Kühlen 24 °C
98 Nachttemp. Heizen 15 °C
99 Raumtemperatur Anzeige aktueller Wert
100 Menü →Zeitprogramme →ZONE1 Zeitplan für Zone 1 (Name nach Umbenennung) nach
Absprache mit Kunden ändern
Zone 1 = Heizkreis 1
101 HEIZKREIS1: Kühlen nach Absprache mit Kunden ändern
102 Warmwasserkreis nach Absprache mit Kunden ändern
103 Zirkulation nach Absprache mit Kunden ändern
