Vava VA-DK004 User manual

ASIA PACIFIC
E-mail: [e-mail](JP)
JP Importer: 株式会社SUNVALLEY JAPAN
Address: 〒104-0032 東京都中央区八丁堀3丁目18-6 PMO京橋東9F
EUROPE
E-mail:
[e-mail](UK)
[e-mail](DE)
[e-mail](FR)
[e-mail](ES)
[e-mail](IT)
NORTH AMERICA
E-mail: [e-mail]
Tel: [phone] (Monday-Friday: 9:00 – 17:00 PST)
MANUFACTURER
Manufacturer: Shenzhen NearbyExpress Technology Development Co.,Ltd.
Address: Floor 7, Building E, Galaxy World Phase II, Shenzhen, China
Learn more about the EU Declaration of Conformity:
https://www.vava.com/pages/user-manual
VA-DK004_V1.1_EN-JP
www.vava.com
MADE IN CHINA
Model: VA-DK004
Docking Station
User Guide

Language
English
日本語
01-12
13-23

EN/01EN/01
Contents
Product Diagram
Package Contents
Operating Instructions
Functions
HDMI Display (Mac OS)
HDMI Display (Windows OS)
Caution
02
03
04
05
08
09
11

Product Diagram Package Contents
①
②
③ ④ ⑥⑤ ⑦ ⑧ ⑩
⑨① USB-C Connector
② 2 x USB-A 2.0 Ports
③ 2 x USB-A 3.0 Ports
④ SD & TF Card Slot
⑤ RJ45 Gigabit Ethernet Port
⑥ 2 x HDMI 2.0 Ports
⑦ USB-C PD Output Port (Only for Charging)
⑧ DC Input
⑨ LED Indicator
⑩ 3.5mm Audio Port
⑪ Power Adapter with Convertible Connector
• 1 x Docking Station (Model: VA-DK004)
• 1 x Power Adapter with Convertible Connector
• 1 x User Guide
• 1 x Thank You Card
EN/03
EN/02
⑪

Shared output:
5V 1.8A
Functions
Category Interface Connectivity
Upstream
Interface
USB-C
Connector
- Support USB 3.1 Gen 1, PD 3.0 specifications
- Up to 65W power supply for USB-C PD devices
Upstream Power
Delivery DC Input - Use the original 20V 4.8A 96W adapter to power the
station. It won’t work without DC power
Downstream
Data Transfer
Downstream
Data Transfer
2 x USB-A
3.0 Ports
2 x USB-A
2.0 Ports
- Support USB 3.2 Gen 1
specifications (Blue Chip)
- Support BC 1.2
- Transmission speed: 5Gbps
- Support USB 2.0 specifications (Black Chip)
- Support BC 1.2
- Transmission speed: 480Mbps
EN/05
EN/04

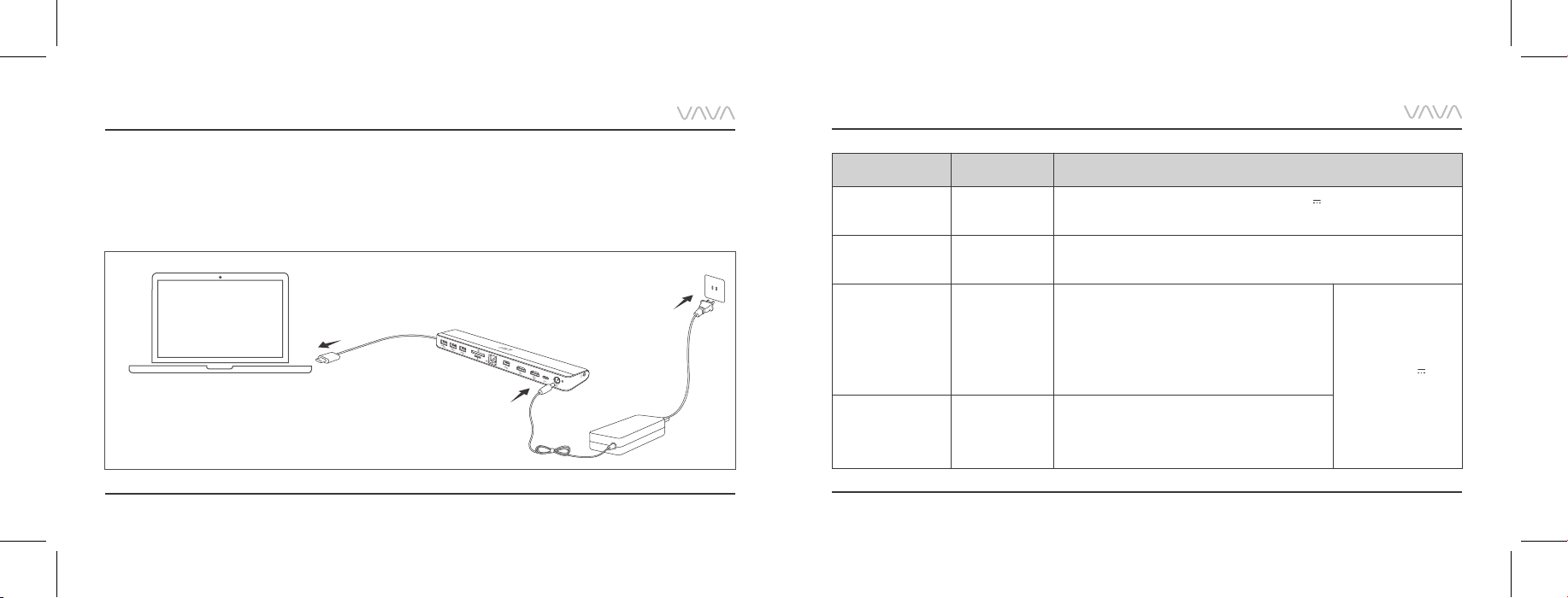

Operating Instructions
Note:
The Docking Station also works without the adapter. The USB-A
ports ②& ③supply power from your PC while the USB-C PD
output port ⑦is not available for power supply.
1. Connect the adapter to the DC Input Port
to power the docking station. The LED
indicator will light up.
2. Connect the USB-C connector to your
USB-C device for power supply and
connectivity expansion.
3. Power off the station when not in use.

Functions Functions
Category Interface Connectivity
Downstream
Data Transfer
Downstream
Data Transfer
RJ45 Gigabit
Ethernet Port
SD & TF Card
Slot
- Support 10/100/1000 BASE-TX Auto MDI/MDI-X
- Transfer rate: 1000Mbps
- Support SDHC/SDXC card up to 2TB capacity
UHS-I
- Read speed: 104 MB/S Max
- Write speed: 50 MB/S Max
Downstream
Power
Delivery
USB-C
Output
- USB-C Output: 18W 5V 2.4A, 5V 3A, 9V 2A, 12V 1.5A
- Support PD 3.0 specifications
- Support QC 2.0 / 3.0, BC 1.2, MTK PE 1.1 / PE 2.0,
FCP 1.0. AFC, Apple
Display 2 x HDMI
2.0 Ports
- Connect to Monitor, TV or Projector
- Support HDMI up to 1080p @ 120Hz or UHD 3840x2160 @ 60Hz
- Support MST
- Support simultaneous use of two HDMI Ports
(Mirror Mode: support 4K 60Hz Max; Extend Mode: support 4K 30Hz Max)
Category Interface Connectivity
AUDIO 3.5mm AUDIO
JACK - Support 48K Stereo Output & Mic Input
EN/07
EN/06
Note:
1. Connect the DC Input Port to the adapter first before
using the docking station.
2. Driver is needed for OS older than Windows 7and Mac OS 10.6
3. When PD Port (MAX 18W) is used, the DOCKING
STATION supports 45W power for your computer.
4. When PD Port is not used, the DOCKING STATION
supports 65W power for your computer.

HDMI Display (Windows OS)
HDMI Display (MAC OS)
EN/09
EN/08
2. PC & Monitor shall support 4K 60Hz
3. PC USB-C Port shall support DP1.4 Standard
4. PC Graphics Driver shall support corresponding
display mode

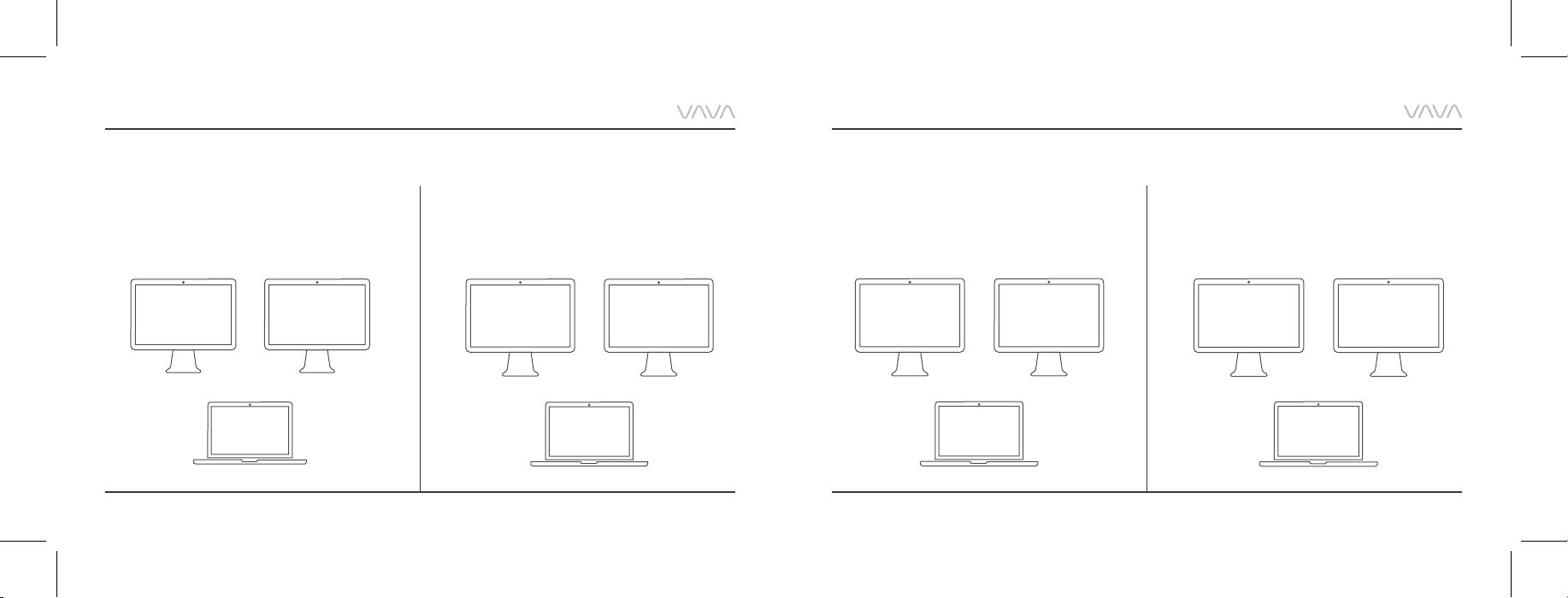

Mode 1
HDMI 1 HDMI 2
A
A A
Mode 2
A
HDMI 1
B
HDMI 2
B
4K 60Hz Max 4K 60Hz Max
1. VAVA docking station supports 4K 60Hz Max.
For the actual frame rate supported, please
refer to the parameters of your PC.
1. PC & Monitor shall support 4K 30Hz or 4K 60Hz
2. PC USB-C Port shall support DP1.4 Standard
Mode 1
A
HDMI 1
A
HDMI 2
A
Mode 2
A
HDMI 1
B
HDMI 2
B
4K 60Hz Max 4K 60Hz Max

HDMI Display (Windows OS) Caution
· The device operates correctly only with a
specified voltage rating; otherwise it may
be damaged.
· Keep away from heat, flammables, poisons,
and corrosive substance.
· Keep away from electrical appliances (such
as a microwave oven) to avoid electro-
magnetic interference.
· Keep the charging ports clean.
· When it’s idle, store it flat in a location with
an ambient temperature of 5°C to 40°C
(41°F to 104°F; avoid extreme temperatures).
· Keep away from water, liquid, and moisture.
· Do not drop, knock, or disassemble the unit.
· Keep out of reach of children.
· It is normal that the product may generate
heat under full load or during charging. The
surface temperature will gradually return to
normal after charging.
EN/11
EN/10

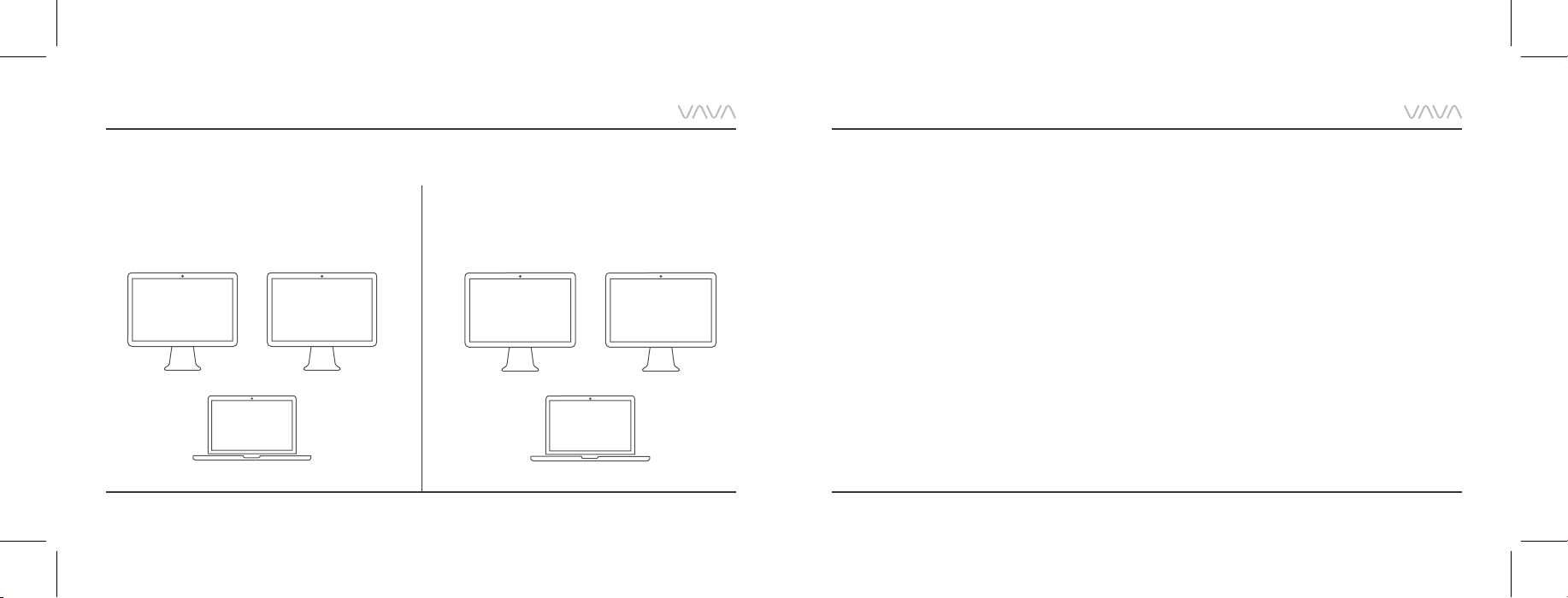

1. PC & Monitor shall support 4K 30Hz
2. PC USB-C Port shall support DP1.4 Standard
3. PC Graphics Driver shall support corresponding
display mode
Mode 3
A
HDMI 1
B
HDMI 2
C
Mode 4
A
HDMI 1
A
HDMI 2
B
4K 30Hz Max 4K 30Hz Max

JP/13
EN/12
製品図
内容物
取り扱い説明
機能
HDMIディスプレイ(MacOS)
HDMIディスプレイ(WindowsOS)
警告
ディレ クトリ
14
15
16
17
20
21
23

製品図 内容物
①
②
③ ④ ⑥⑤ ⑦ ⑧ ⑩
⑨•1xドッキングステーション(モデル：VA-DK004)
•1x変換コネクター付き電源アダプター
•1x取扱説明書
•1xありがとうカード
JP/15
JP/14
① USB-Cコネクター
② 2xUSB-A2.0ポート
③2xUSB-A3.0ポート
④SD&TFカードスロット
⑤ RJ45ギガビットイーサネットポート
⑥2xHDMI2.0ポート
⑦USB-CPD出力ポート(充電のみ)
⑧DC入力
⑨LEDインジケーター
⑩3.5mmオーディオポート
⑪変換コネクター付き電源アダプター
⑪

共有出力：5V 1.8A
機能
カテゴリー インターフェイス 接続方法
アップストリー ム
インターフェイス
USB-Cコ
ネクター
-USB3.1Gen1,PD3.0規格対応
-USBCPD機器に最大65W電力供給
アップストリー ム
電源供給 DC入力 -ドッキングステーションをオリジナルの20V4.8A96Wアダプター
に接続して電源につなげてください。電源供給がないと作動しません。
ダウンストリーム
データ転送
ダウンストリーム
データ転送
2xUSB-A
3.0ポート
2xUSB-A
2.0ポート
-USB3.2Gen1規格(BlueChip)に対応
-BC1.2対応
-転送速度：5Gbps
-USB2.0規格(BlackChip)に対応
-BC1.2対応
-転送速度：480Mbps
JP/17
JP/16
取り扱い説明
1.DC入力ポートにアダプターを接続し、ドッキングステ
ーションの電源を入れます。LEDインジケーターのラ
イトが点灯します。
2.USB-Cコネクターをお持ちのUSB-C機器に接続すると
電力供給と接続性が拡大されます。
3.ご利用にならない場合は、ステーションの電源はお
切りください。
ご 注 意：
ドッキングステーションもアダプターなしで動作します。USB-Aポート②
と③はPCから電力を供給しますが、USB-CPD出力ポート⑦は電力供給
に使用できません。

機能 機能
カテゴリー インターフェイス 接続方法
ダウンストリーム
データ転送
ダウンストリーム
データ転送
RJ45ギガビット
イ ー サ ネ ット ポ
ート
SD&TFカード
ス ロット
-10/100/1000BASE-TXAutoMDI/MDI-X対応
-転送速度:1000Mbps
-SDHC/SDXCカード、容量2TBまで対応
UHS-I
-読み込み速度:最大104MB/S
-書き込み速度:最大50MB/S
ダウンストリー
ム電源供給
USB-C
出力
-USB-C出力:18W5V2.4A、5V3A、9V2A、12V1.5A
-PD3.0規格対応
-QC2.0/3.0、BC1.2、MTKPE1.1/PE2.0、FCP1.0.AFC、Apple対応
カテゴリー インターフェイス 接続方法
ディスプレー 2xHDMI2.0
ポ ート
-モニター、TV、プロジェクターに接続。
-最大1080p@120HzまたはUHD3840x2160@60HzまでのHDMIに対応。
-MSTに対応
-2つのHDMIポートの同時使用に対応（ミラーモード：最大4K60Hzに対応、
拡張モード：最大4K30Hzに対応）
オーディオ 3.5mmオーデ
ィオジャック -48Kステレオ出力とマイク入力に対応
JP/19
JP/18
ご 注 意：
1.ステーションを使用する前に、ッキングDC入力ポートをアダプタ
ーへまず接続してください。
2.Windows7とMacOS10.6より古いOSにはドライバーが必要です。
3.PDポート（MAX18W）が使用されている場合、ドッキングステー
ションはコンピューターで45Wの電力に対応します。
4.PDポートを使用しない場合、ドッキングステーションはコンピュ
ーターの65W電力に対応します。

HDMIディスプレイ(MacOS) HDMIディスプレイ(WindowsOS)
JP/21
JP/20
HDMI 1 HDMI 2
A
A A
A
HDMI 1
B
HDMI 2
B
2.PCとモニターが4K60Hzに対応 
3.PCUSB-CポートはDP1.4標準対応
4.PCグラフィックスドライバーが対応する表示モード
1.PCとモニターが4K30Hzまたは4K60Hzに対応

2.PCUSB-CポートはDP1.4標準対応

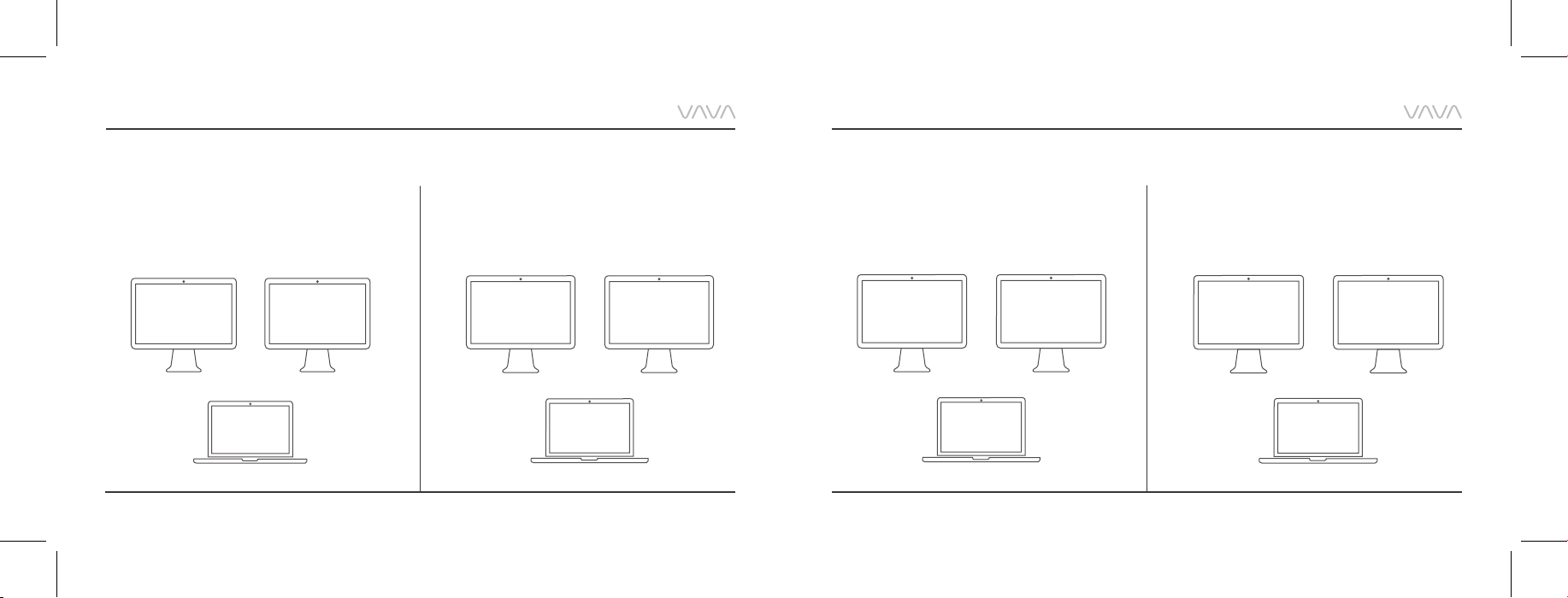

Mode 1 Mode 2
最大4K60Hz 最大4K60Hz
A
HDMI 1
A
HDMI 2
A
A
HDMI 1
B
HDMI 2
B
Mode 1 Mode 2
最大4K60Hz 最大4K60Hz
1.VAVAドッキングステーションは、最大4K60Hzに対応。サポ
ートされる実際のフレームレートについては、PCのパラメー
タを参照してください。

警告
HDMIディスプレイ(WindowsOS)
·本製品は指定された電圧定格でのみ正しく動作します。
それ以外の電圧をご使用の場合、本製品が破損する恐
れがあります。
·熱、可燃性物質、毒物、腐食性物質から遠ざけてください。
·電磁波干渉を避けるために電子機器（電子レンジなど）
から遠ざけてください。
·充電ポートを清潔に保ってください。
·アイドル状態のときは、5°C〜40°C（極端な温度は避け
てください）の周囲温度で平らな場所に保管してください。
·水、液体、湿気から遠ざけてください。
·ユニットを落としたり、たたいたり、分解しないでください。
·子供の手の届かない場所に保管してください。
·通常、製品は全負荷時または充電中に発熱する場合が
あります。充電後、表面温度は徐々に正常に戻ります。
JP/23
JP/22
1.PCとモニターが4K30Hzに対応 
2.PCUSB-CポートはDP1.4標準対応
3.PCグラフィックスドライバーが対応する表示モード
A
HDMI 1
B
HDMI 2
C
A
HDMI 1
A
HDMI 2
B
Mode 3 Mode 4
最大4K30Hz 最大4K30Hz

FCC Compliance
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:
(1) This device may not cause harmful
interference, and
(2) This device must accept any interference
received, including interference that may
cause undesired operation.
WEEE Compliance
Correct Disposal of This Product (Waste
Electrical & Electronic Equipment)
(Applicable in countries with separate
collection systems)
This marking on the product, accessories or
literature indicates that the product and its
electronic accessories should not be disposed
of with other household waste at the end of
their working life. To prevent possible harm to
the environment or human health from
uncontrolled waste disposal, please separate
WEEE Compliance
these items from other types of waste and
recycle them responsibly to promote the
sustainable reuse of material resources.
Household users should contact either the
retailer where they purchased this product,
or their local government office, for details
of where and how they can take these items
for environmentally safe recycling. Business
users should contact their supplier and check
the terms and conditions of the purchase
contract. This product and its electronic
accessories should not be mixed with other
commercial wastes for disposal.
