Viconics VT8000 Series User manual

VT8000 Room Controllers
VT8000 CO2 Sensor Module Installation Guide
VCM8001V5045

2
VT8000 [CO2 Sensor Module Installation Guide ]
Before you Start
Read this section in its entirety before installing the CO2sensor module to the Room Controller. Failure to
follow the instructions in this section can cause permanent damage to the CO2sensor module and Room
Controller.
ESD Protection
The CO2sensor module is an electronic device sensitive to Electrostatic Discharges. Always ensure you
are properly connected to GND before handling the Room Controller and CO2sensor module. Use high
caution when handling the CO2sensor module and avoid any contact with grey housing on CO2sensor
module. Never apply pressure (bending PCB) on the module.
Back Plate Screw
The CO2sensor module may come in contact with a TOP screw on the back plate of the Room Controller.
Perform one of the following counter-measures:
• remove screw and install it in the upper hole located at the top of the back plate.
• if using lower hole, replace screw with a at head nylon screw and ensure screw is lower than plastic
edges on back plate of Room Controller.
Operation
The CO2sensor module gets activated approximately 30 seconds after power is applied to the Room
Controller. To ensure correct installation of the CO2sensor module, navigate to CO2sensor screen on
Room Controller and validate the correct serial number and Firmware version are displayed.
The CO2sensor module has an auto-calibration feature and may require up to 3 weeks of operation
before the module reaches full accuracy. Accuracy should be sufcient after 1 week of operation. The
CO2sensor module will continuously calibrate itself over time and no other maintenance is required. It
is necessary for the space/zone/room to have a non-occupancy period of several hours every week to
maintain full accuracy of the CO2sensor module.
II-VT8000-VCM8001_A4_EN_v2 www.viconics.com March 2020

3
VT8000 [CO2 Sensor Module Installation Guide ]

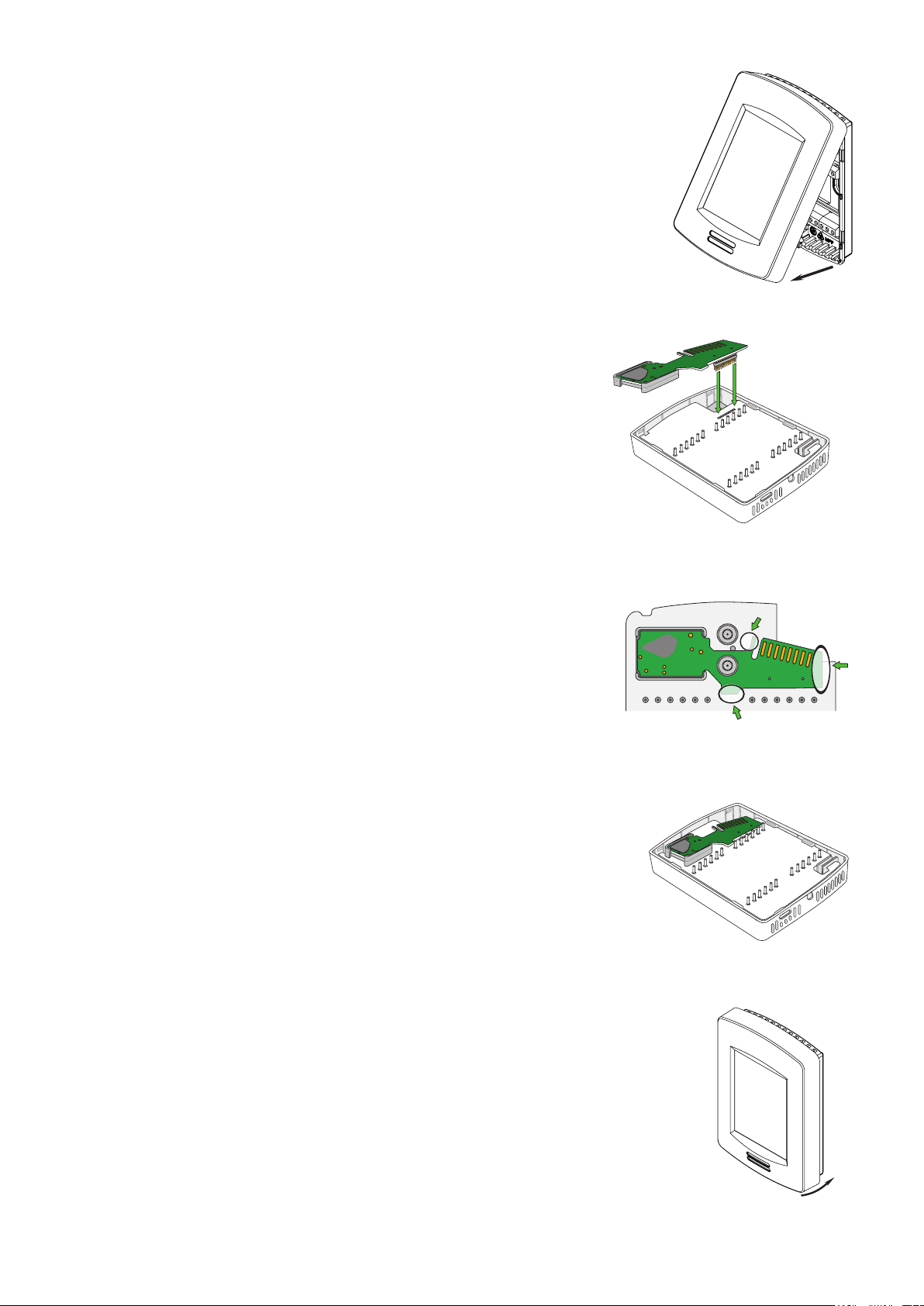

Figure-1
Figure-2
Figure-3
Figure-4
Figure-5
Install CO2Sensor Module
1. Remove security screw on bottom of Room Controller (if
necessary) and remove top plate from back plate
(Figure 1).
NOTE:some Room Controller models do not have
security screw.
2. Align connector pins of CO2sensor module with holes on
PC board (Figure 2).
NOTE:ensure alignment of pins is precise so as to not
damage CO2sensor module.
3. Place your ngers on pressure points of CO2sensor
module and gently press into printed circuit board until it
ts snugly and is ush with printed circuit board (Figure 3
and Figure 4).
NOTE:never press on CO2 sensor module directly. Always
press on pressure points shown in Figure 3.
4. Gently align top plate with back plate and snap in place
from bottom (Figure 5) and install security screw (if
necessary).
Remove CO2Sensor Module
1. Remove security screw on bottom of Room Controller (if
necessary) and remove top plate from back plate (Figure
1).
2. Place your ngers on pressure points and gently lift CO2
sensor module out of printed circuit board (Figure 3 and
Figure 2).
NOTE:Never press or apply any pressure to CO2sensor
module. Always lift CO2sensor module out of printed
circuit board from pin side only. Always place ngers
on pressure points as shown in Figure 3. Applying any
pressure directly on CO2sensor module can cause
permanent damage.
3. Gently align top plate with back plate and snap in place
from bottom and install security screw if necessary
(Figure 5).
II-VT8000-VCM8001_A4_EN_v2 www.viconics.com March 2020

4
VT8000 [CO2 Sensor Module Installation Guide ]
Avant de commencer
Veuillez lire cette section en entier avant de xer le module de capteur de CO2au régulateur d’ambiance.
Ne pas suivre les instructions énoncées dans la présente section pourrait causer des dommages au
module de capteur de CO2et au régulateur d’ambiance.
Protection DES
Le module de capteur de CO2est un appareil électronique sensible aux décharges électrostatiques.
Toujours s’assurer que la connexion est mise à terre correctement avant d’interagir avec le régulateur
d’ambiance et le module de capteur de CO2. Faire preuve de la plus haute prudence lors des
interactions avec le module de capteur de CO2et éviter tout contact avec le boîtier gris sur le module de
capteur de CO2. Ne jamais exercer de pression (courber la carte de circuit imprimé) sur le module.
Vis de la base de raccordement
Le module de capteur de CO2pourrait entrer en contact avec l’une des vis SUPÉRIEURES de la base de
raccordement du régulateur d’ambiance. Mettre en oeuvre l’une des mesures de prévention suivantes:
• retirer la vis et l’insérer dans le trou superieur situé au haut de la base de raccordement.
• si le trou inférieur est utilisé, remplacer la vis par une vis en nylon à tête plate et s’assurer que la vis
est située sous les bords en plastique de la base de raccordement.
Fonctionnement
Le module de capteur de CO2s’active environ 30 secondes après que le courant atteint le régulateur
d’ambiance. En vue d’assurer une installation adéquate du module de capteur de CO2naviguer parmi
l’écran du module de capteur de CO2du régulateur d’ambiance et valider que le bon numéro de série et
la bonne version du micrologiciel sont afchés.
Le module de capteur de CO2est muni d’une fonction de calibrage automatique et peut nécessiter
jusqu’à trois semaines de fonctionnement avant que le module atteigne sa précision maximale. La
précision devrait être sufsante après une semaine de fonctionnement. Le module de capteur de CO2
s’auto-calibrera continuellement au l du temps et aucune autre maintenance n’est nécessaire. Il est
nécessaire que l’espace, la zone ou la pièce ne soit pas occupé pendant plusieurs heures chaque
semaine pour maintenir la précision maximale du module de capteur de CO2.
II-VT8000-VCM8001_A4_EN_v2 www.viconics.com March 2020

5
VT8000 [CO2 Sensor Module Installation Guide ]
Installation du module de capteur de CO2
1. Retirer la vis de sécurité au bas du régleur d’ambiance
(s’il y a lieu) et retirer la plaque supérieure de la base de
raccordement (Figure 1).
REMARQUE:Certains modèles de régulateur d’ambiance
n’ont pas de vis de sécurité.
2. Aligner les broches de connecteur du module de capteur
de CO2avec les trous de la carte de circuits imprimés
(Figure 2).
REMARQUE:Il est important d’être précis pour
l’alignement des broches an de ne pas endommager le
module de capteur de CO2.
3. Placer les doigts sur les points de pression du module
de capteur de CO2et appuyer légèrement contre la carte
de circuits imprimés, jusqu’a ce qu’il tienne fermement
en place et soit au même niveau que la carte de circuits
imprimés (Figure 3 et Figure 4).
REMARQUE:Ne jamais appuyer directement sur le
module de capteur de CO2 . Appuyer toujours sur les
points de pression montrés à la Figure 3.
4. Aligner doucement la plaque supérieure de la base de
raccordement et la bloquer à partir du bas (Figure 5),
puis installer la vis de sécurité (s’il y a lieu).
Retrait du module de capteur de CO2
1. Retirer la vis de sécurité au bas du régleur d’ambiance
(s’il y a lieu) et retirer la plaque supérieure de la base de
raccordement (Figure 1).
2. Placer les doigts sur les points de pression et tirer
doucement le module de capteur de CO2de la carte de
circuits imprimés (Figure 3 et Figure 2).
REMARQUE:Ne jamais appuyer ou exercer de pression
sur le module de capteur de CO2. Toujours retirer le
module de capteur de CO2de la carte de circuits
imprimés du côté muni de broches uniquement. Toujours
placer les doigts sur les points de pression, tel qu’il est
montré sur la Figure 3. Exercer une pression directe
sur le module de capteur de CO2pourrait causer des
dommages permanents.
3. Aligner doucement la plaque de la base de raccordement
et la bloquer à partir du bas et insérer la vis de sécurité,
s’il y a lieu (Figure 5).
Figure-1
Figure-2
Figure-3
Figure-4
Figure-5
II-VT8000-VCM8001_A4_EN_v2 www.viconics.com March 2020
