ENGLISH
UEBW
Wall bracket with internal cable channel


Instruction manual - English - EN
1MNVKUEBW_1920_EN
ENGLISH 1
1 About this manual ....................................................................................................................1
1.1 Typographical conventions ................................................................................................................................................ 1
2 Notes on copyright and information on trademarks.............................................................1
3 Safety rules................................................................................................................................1
4 Identification.............................................................................................................................1
4.1 Product description and type designation................................................................................................................... 1
5 Preparing the product for use .................................................................................................1
5.1 Unpacking................................................................................................................................................................................. 2
5.2 Safely disposing of packaging material ......................................................................................................................... 2
5.3 Contents .................................................................................................................................................................................... 2
6 Installation ................................................................................................................................2
6.1 Mounting the bracket........................................................................................................................................................... 2
6.2 Fixing the base to the support .......................................................................................................................................... 2
8 Technical drawings ...................................................................................................................3
7 Technical data ........................................................................................................................... 3
7.1 Mechanical................................................................................................................................................................................ 3
ENGLISH
UEBW
Wall bracket with internal cable channel
1 About this manual
Read all the documentation supplied carefully before
installing and using this unit. Keep the manual in a
convenient place for future reference.
1.1 Typographical conventions
CAUTION!
Medium level hazard.
This operation is very important for the
system to function properly. Please read
the procedure described very carefully and
carry it out as instructed.
INFO
Description of system specifications.
We recommend reading this part carefully
in order to understand the subsequent
stages.
2 Notes on copyright and
information on trademarks
The mentioned names of products or companies are
trademarks or registered trademarks.
3 Safety rules
CAUTION! Device installation and
maintaining must be performed by
specialist technical staff only.
• Before starting any operation, make sure the
power supply is disconnected.
• The manufacturer declines all responsibility
for any damage caused by an improper use
of the appliances mentioned in this manual.
Furthermore, the manufacturer reserves the right
to modify its contents without any prior notice.
The documentation contained in this manual has
been collected and verified with great care. The
manufacturer, however, cannot take any liability
for its use. The same thing can be said for any
person or company involved in the creation and
production of this manual.
• Use only original spare parts. Non-original spare
parts could cause fire, electrical discharge or other
hazards.
4 Identification
4.1 Product description and type
designation
Support for ULISSE EVO PTZ, for wall assembly with
cable internal passage.
5 Preparing the product for
use
Any change that is not expressly approved
by the manufacturer will invalidate the
guarantee.

EN - English - Instruction manual
2 MNVKUEBW_1920_EN
5.1 Unpacking
When the product is delivered, make sure that the
package is intact and that there are no signs that it
has been dropped or scratched.
If there are obvious signs of damage, contact the
supplier immediately.
When returning a faulty product we recommend
using the original packaging for shipping.
Keep the packaging in case you need to send the
product for repairs.
5.2 Safely disposing of packaging
material
The packaging material can all be recycled. The
installer technician will be responsible for separating
the material for disposal, and in any case for
compliance with the legislation in force where the
device is to be used.
5.3 Contents
Check the contents to make sure they correspond
with the list of materials as below:
• Wall mount bracket
• Bolts and screws
• Instruction manual
6 Installation
6.1 Mounting the bracket
Take special care when attaching and
fastening down the apparatus. If it is to be
attached to a concrete surface you must
use dowel pins with a traction torque rating
of at least 300dN each. For a metal surface
use screws with a diameter of at least 8mm
and of an appropriate length. The fastening
system must be capable of supporting
at least 4 times the weight of the entire
equipment (pan & tilt, lens, camera,
supports and adapters).
The cables must be adequately fastened to
the structure to avoid the excessive weight
causes accidental removal.
The support can be combined with other types of
supports (UEBP0, UEBP4, UEBP7, UEAC, UEAP, UEAW),
to see all the combinations refer to the ULISSE EVO
UE manual, or it can be fastened directly to the
chosen support.

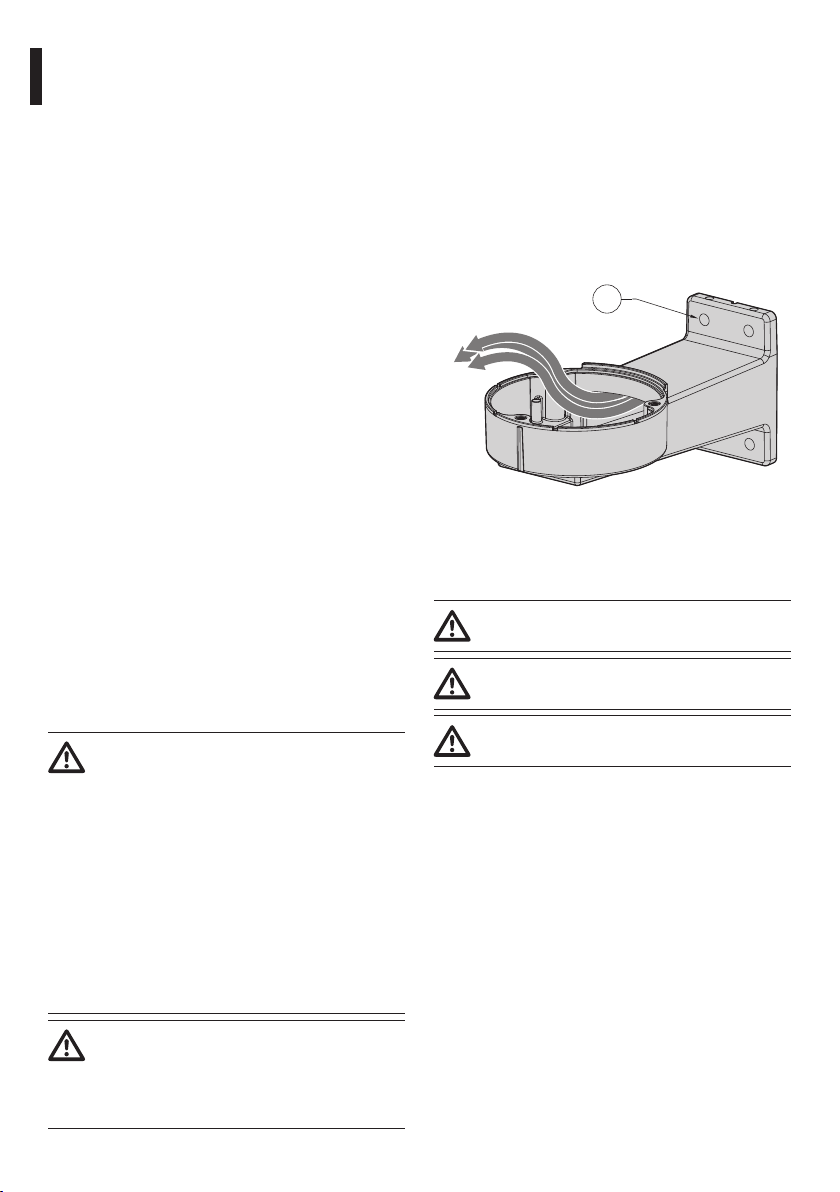

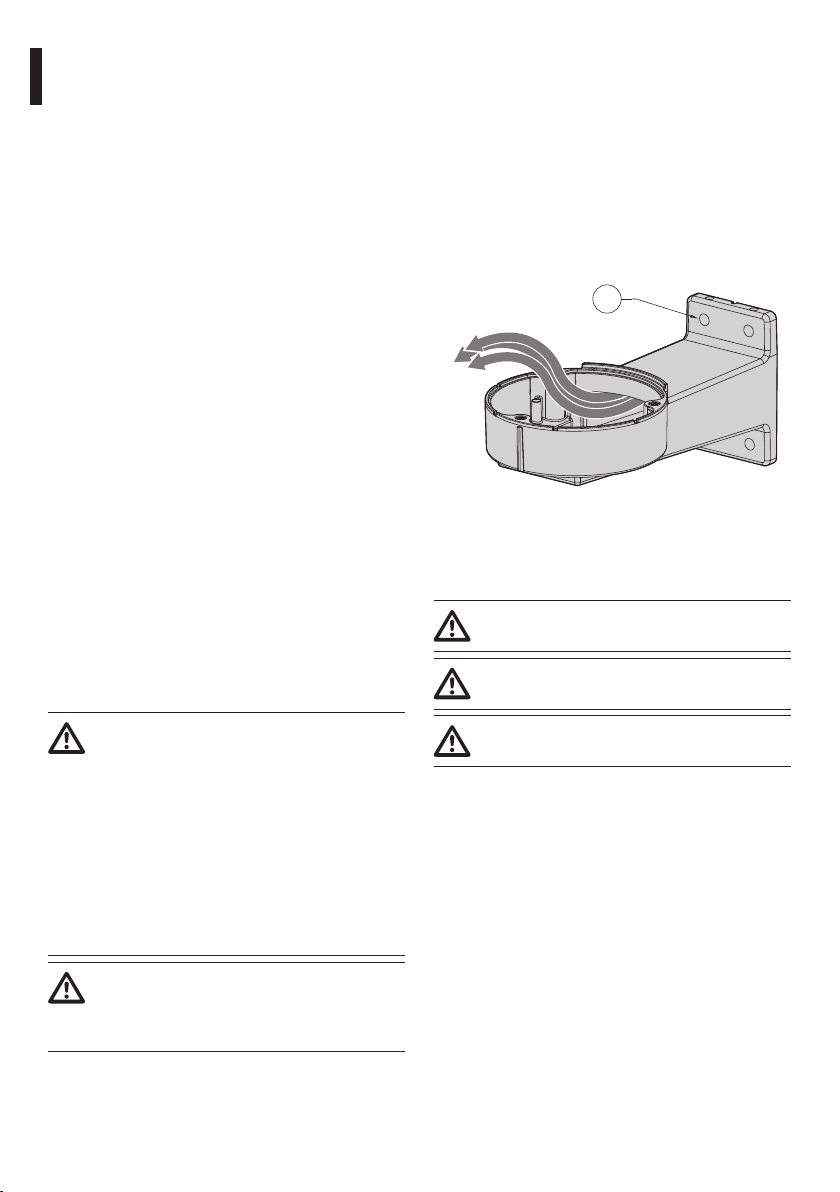

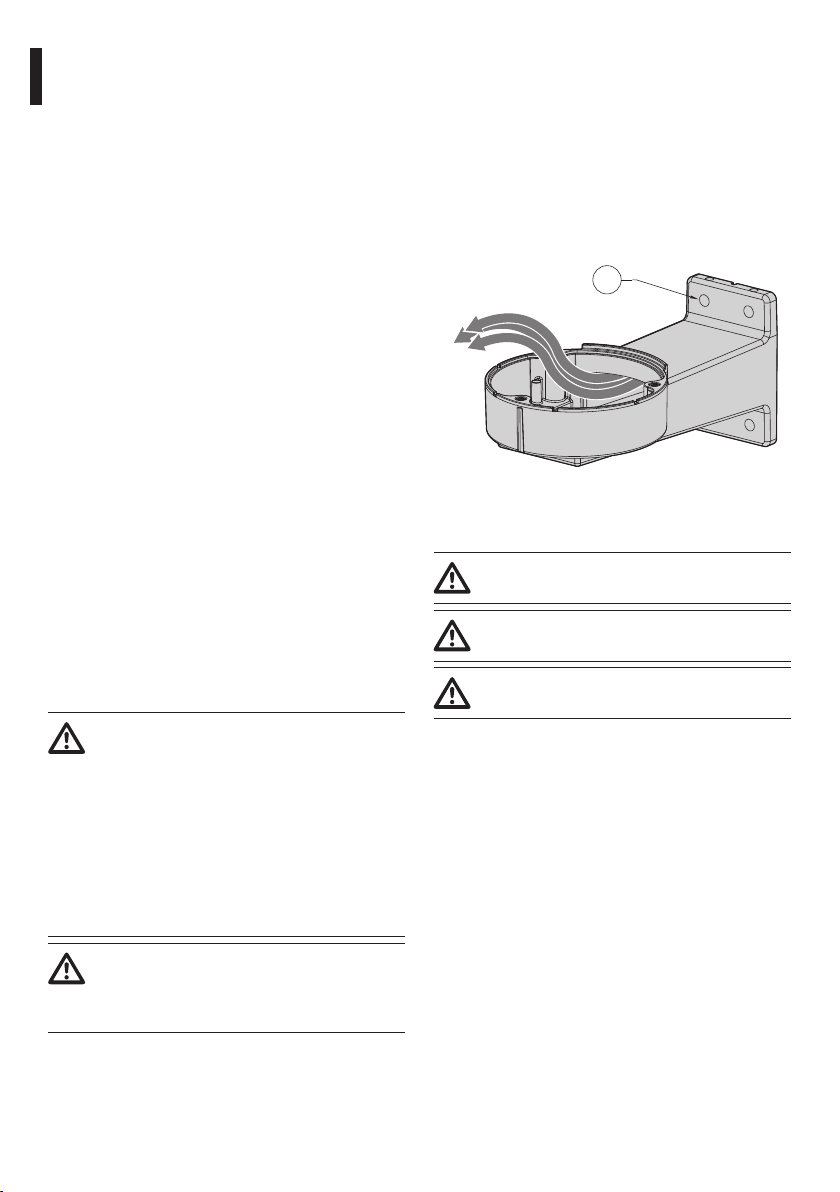

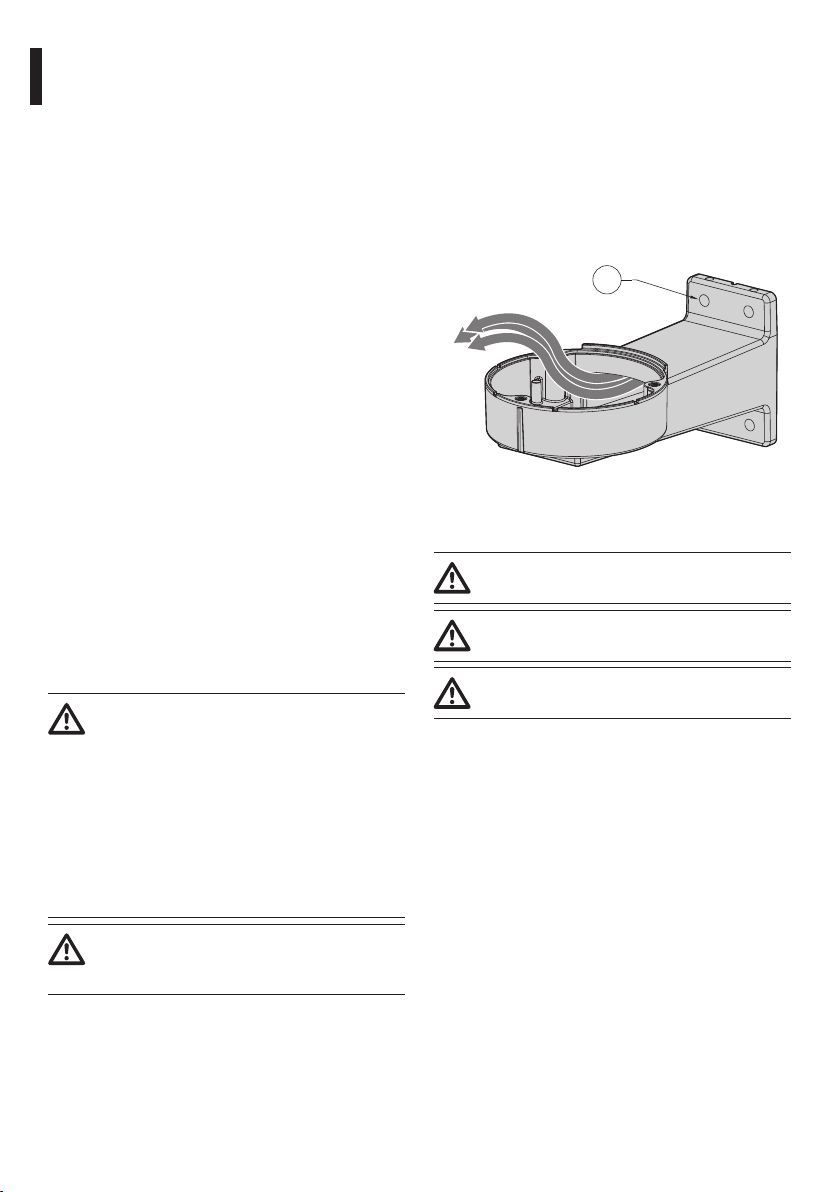

Fasten the support using the 4 holes (01). Use the
screws with a diameter equal to 8mm.
For correct perforation of the fastening surface,
use the perforation masking in this manual. (Fig. 4
Perforation masking for UEBW, page 4).
01
Fig. 1
6.2 Fixing the base to the support
Use the screws and washers provided.
Put some thread-locker into the holes for
screws (Loctite 222®).
Pay attention to the fixing. Tightening
torque: 4.5Nm (±0.2Nm).

Instruction manual - English - EN
3MNVKUEBW_1920_EN

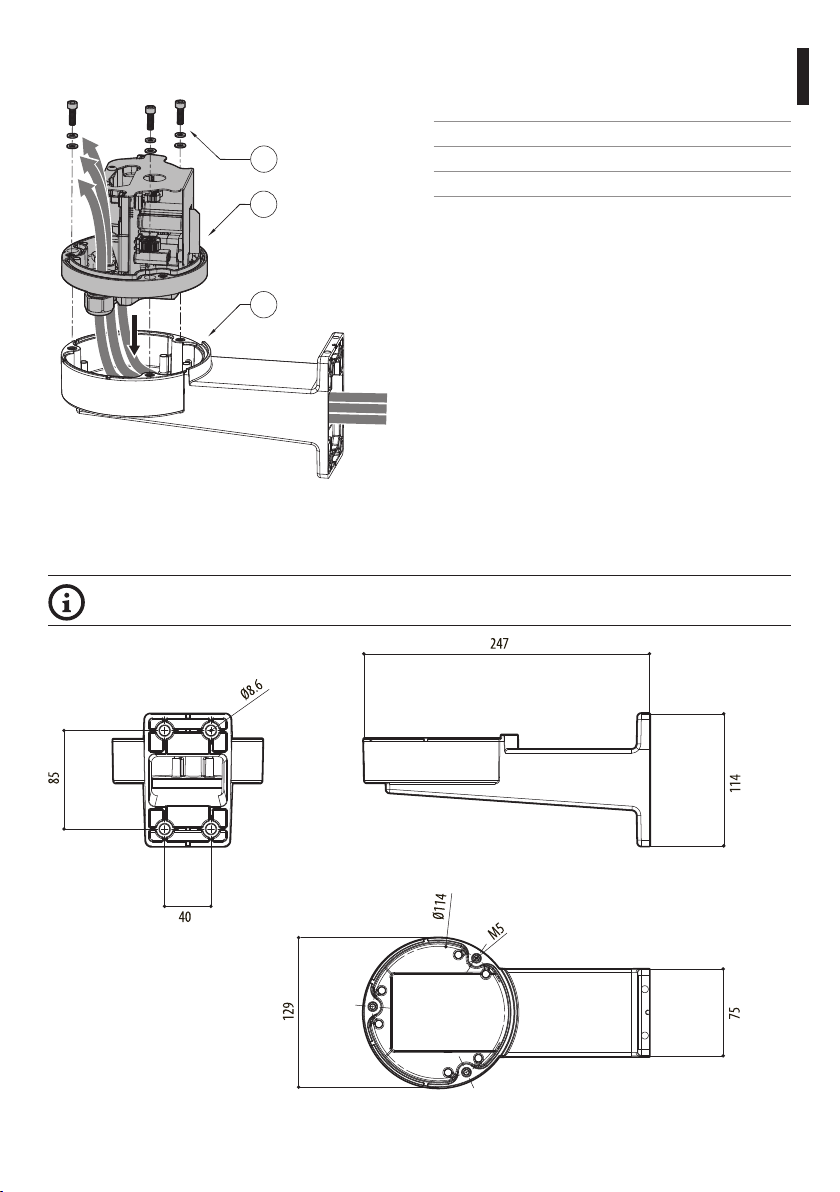

Fasten the base (01) on the support (02) using the
screws and washers (03).
03
01
02
Fig. 2
7 Technical data
7.1 Mechanical
Bracket for ULISSE EVO PTZ
Aluminium pressure casting construction
Dimensions: 129x247x114mm (5x9.7x4.5in)
Unit weight: 0.8kg (1.8lb)
8 Technical drawings
The indicated measurements are expressed in millimetres.
Fig. 3UEBW.

EN - English - Instruction manual
4 MNVKUEBW_1920_EN

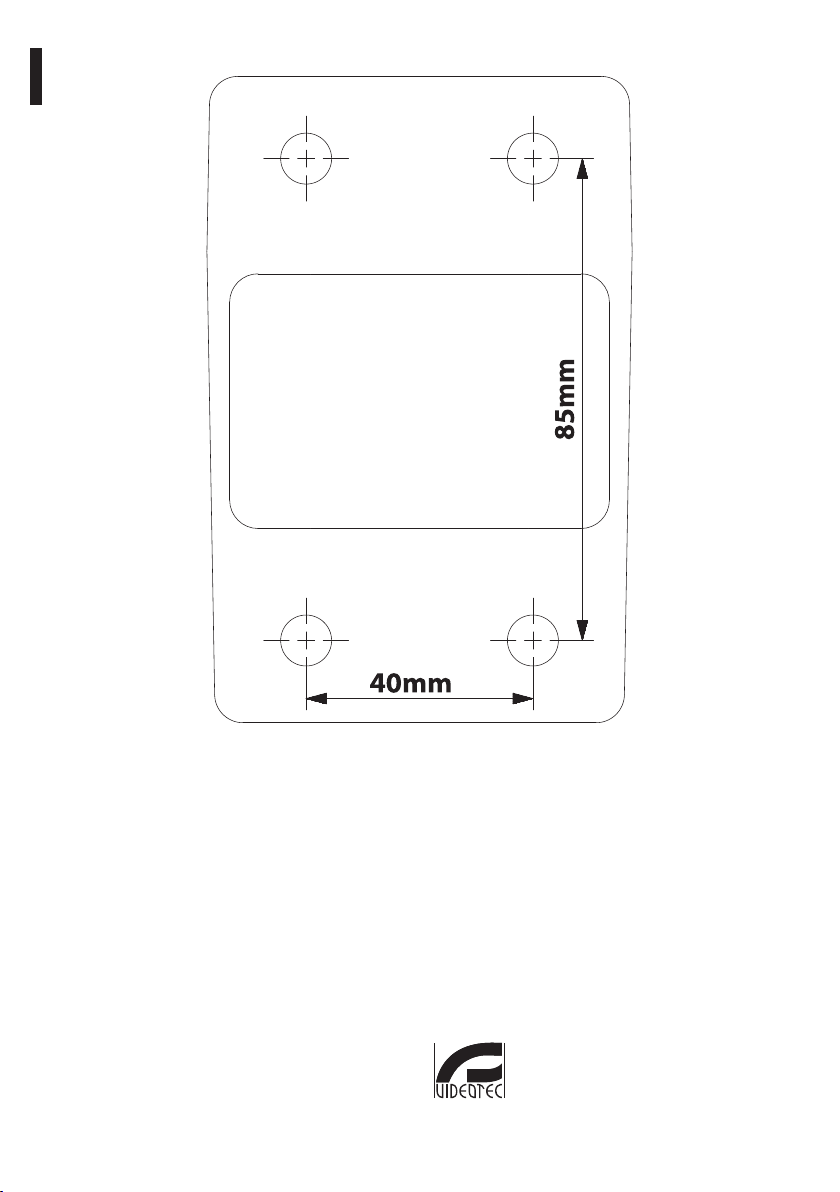

Fig. 4Perforation masking for UEBW
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. +39 0445 697411 - Fax +39 0445 697414
Email: [email protected]
www.videotec.com

Manuale di istruzioni - Italiano - IT
1MNVKUEBW_1920_IT
ITALIANO 1
1 Informazioni sul presente manuale ........................................................................................1
1.1 Convenzioni tipografiche.................................................................................................................................................... 1
2 Note sul copyright e informazioni sui marchi commerciali...................................................1
3 Norme di sicurezza ...................................................................................................................1
4 Identificazione ..........................................................................................................................1
4.1 Descrizione e designazione del prodotto ..................................................................................................................... 1
5 Preparazione del prodotto per l'utilizzo.................................................................................1
5.1 Disimballaggio ........................................................................................................................................................................ 2
5.2 Smaltimento in sicurezza dei materiali di imballaggio............................................................................................. 2
5.3 Contenuto................................................................................................................................................................................. 2
6 Installazione..............................................................................................................................2
6.1 Fissaggio del supporto......................................................................................................................................................... 2
6.2 Fissaggio della base al supporto....................................................................................................................................... 2
8 Disegni tecnici...........................................................................................................................3
7 Dati tecnici ................................................................................................................................ 3
7.1 Meccanica ................................................................................................................................................................................. 3
ITALIANO
UEBW
Supporto per montaggio a parete con passaggio interno cavi
1 Informazioni sul presente
manuale
Prima di installare e utilizzare questa unità, leggere
attentamente tutta la documentazione fornita. Tenere
il manuale a portata di mano per consultazioni
successive.
1.1 Convenzioni tipografiche
ATTENZIONE!
Pericolosità media.
L'operazione è molto importante per il
corretto funzionamento del sistema. Si
prega di leggere attentamente la procedura
indicata e di eseguirla secondo le modalità
previste.
INFO
Descrizione delle caratteristiche del
sistema.
Si consiglia di leggere attentamente per
comprendere le fasi successive.
2 Note sul copyright e
informazioni sui marchi
commerciali
I nomi di prodotto o di aziende citati sono marchi
commerciali o marchi commerciali registrati
appartenenti alle rispettive società.
3 Norme di sicurezza
ATTENZIONE! L'installazione e la
manutenzione del dispositivo devono
essere eseguite solo da personale tecnico
specializzato.
• Prima di eseguire qualsiasi operazione assicurarsi
di togliere tensione al prodotto.
• Il produttore declina ogni responsabilità per
eventuali danni derivanti da un uso improprio
delle apparecchiature menzionate in questo
manuale. Si riserva inoltre il diritto di modificarne il
contenuto senza preavviso. Ogni cura è stata posta
nella raccolta e nella verifica della documentazione
contenuta in questo manuale. Il produttore,
tuttavia, non può assumersi alcuna responsabilità
derivante dall'utilizzo della stessa. Lo stesso
dicasi per ogni persona o società coinvolta nella
creazione e nella produzione di questo manuale.
• Utilizzare solo parti di ricambio originali. Pezzi di
ricambio non originali potrebbero causare incendi,
scariche elettriche o altri pericoli.
4 Identificazione
4.1 Descrizione e designazione
del prodotto
Supporto per PTZ ULISSE EVO, per montaggio a
parete con passaggio interno cavi.
5 Preparazione del prodotto
per l'utilizzo
Qualsiasi intervento non espressamente
approvato dal costruttore fa decadere la
garanzia.

IT - Italiano - Manuale di istruzioni
2 MNVKUEBW_1920_IT
5.1 Disimballaggio
Alla consegna del prodotto verificare che l'imballo
sia integro e non presenti segni evidenti di cadute o
abrasioni.
In caso di danni evidenti all'imballo contattare
immediatamente il fornitore.
In caso di restituzione del prodotto malfunzionante
è consigliato l'utilizzo dell'imballaggio originale per
il trasporto.
Conservare l'imballo qualora fosse necessario inviare
il prodotto in riparazione.
5.2 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
5.3 Contenuto
Controllare che il contenuto sia corrispondente alla
lista del materiale sotto elencato:
• Supporto per fissaggio a parete
• Viteria
• Manuale di istruzioni
6 Installazione
6.1 Fissaggio del supporto
Porre particolare attenzione ai sistemi
di fissaggio dell'apparecchiatura. Se
l'apparecchiatura deve essere fissata ad una
superficie di calcestruzzo bisogna utilizzare
tasselli con coppia di trazione minima
pari a 300dN cadauno. Se la superficie è
di metallo usare viti di diametro minimo
pari a 8mm e di lunghezza appropriata. Il
sistema di fissaggio deve essere in grado di
reggere almeno 4 volte il peso dell’intera
apparecchiatura (brandeggio, ottica,
telecamera, supporti e adattatori).
I cavi devono essere opportunamente
fissati alla struttura per evitare che
l'eccessivo peso ne comporti lo sfilamento
accidentale.
Il supporto può essere abbinato ad altri diversi tipi di
supporti (UEBP0, UEBP4, UEBP7, UEAC, UEAP, UEAW),
per vedere tutte le combinazioni fare riferimento al
manuale di ULISSE EVO UE, oppure può essere fissato
direttamente alla superfice scelta.
Fissare il supporto tramite i 4 fori (01). Utilizzare viti
con diametro pari a 8mm.
Per forare correttamente la superfice di fissaggio
utilizzare la maschera di foratura presente in questo
manuale. (Fig. 4 Maschera di foratura per UEBW,
pagina 4).
01
Fig. 1
6.2 Fissaggio della base al
supporto
Utilizzare le viti e le rondelle fornite in
dotazione.
Applicare del frenafiletti nei fori delle viti
(Loctite 222®).
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4.5Nm (±0.2Nm).

Manuale di istruzioni - Italiano - IT
3MNVKUEBW_1920_IT
Fissare la base (01) sul supporto (02) utilizzando le viti
e le rondelle (03).
03
01
02
Fig. 2
7 Dati tecnici
7.1 Meccanica
Supporto per PTZ ULISSE EVO
Costruzione in pressofusione di alluminio
Dimensioni: 129x247x114mm
Peso unitario: 0.8kg
8 Disegni tecnici
Le misure indicate sono espresse in millimetri.
Fig. 3UEBW.

IT - Italiano - Manuale di istruzioni
4 MNVKUEBW_1920_IT
Fig. 4Maschera di foratura per UEBW
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. +39 0445 697411 - Fax +39 0445 697414
Email: [email protected]
www.videotec.com

Manuel d’instructions - Français - FR
1MNVKUEBW_1920_FR
FRANÇAIS 1
1 À propos de ce mode d’emploi ................................................................................................1
1.1 Conventions typographiques............................................................................................................................................ 1
2 Notes sur le copyright et informations sur les marques de commerce................................1
3 Normes de securité...................................................................................................................1
4 Identification.............................................................................................................................1
4.1 Description et désignation du produit........................................................................................................................... 1
5 Préparation du produit en vue de l’utilisation.......................................................................1
5.1 Déballage .................................................................................................................................................................................. 2
5.2 Élimination sans danger des matériaux d’emballage ............................................................................................... 2
5.3 Contenu ..................................................................................................................................................................................... 2
6 Installation ................................................................................................................................2
6.1 Fixation du support ............................................................................................................................................................... 2
6.2 Fixage de la base au support ............................................................................................................................................. 2
8 Dessins techniques...................................................................................................................3
7 Données techniques.................................................................................................................3
7.1 Mécanique ................................................................................................................................................................................ 3
FRANÇAIS
UEBW
Support mural avec passage interne des câbles
1 À propos de ce mode
d’emploi
Avant d'installer et d'utiliser cette unité, lire
attentivement toute la documentation fournie.
Garder le manuel à portée de main pour des
consultations successives.
1.1 Conventions typographiques
ATTENTION!
Risque moyen.
Opération extrêmement importante en vue
d’un fonctionnement correct du système.
Lire avec attention les opérations indiquées
et s’y conformer rigoureusement.
REMARQUE
Description des caractéristiques du
système.
Il est conseillé de procéder à une
lecture attentive pour une meilleure
compréhension des phases suivantes.
2 Notes sur le copyright
et informations sur les
marques de commerce
Les noms de produit ou de sociétés cités sont des
marques de commerce ou des marques de commerce
enregistrées.
3 Normes de securité
ATTENTION! L’installation et l’entretien
du dispositif doivent être effectués
exclusivement par un personnel technique
qualifié.
• Sectionner l'alimentation avant de procéder à
toute opération.
• Le fabricant décline toute responsabilité pour les
dommages éventuels dus à une utilisation non
appropriée des appareils mentionnés dans ce
manuel. On réserve en outre le droit d’en modifier
le contenu sans préavis. La documentation
contenue dans ce manuel a été rassemblée et
vérifiée avec le plus grand soin. Le fabricant,
cependant, ne peut assumer aucune responsabilité
dérivant de l’emploi de celle là. La même chose
vaut pour chaque personne ou société impliquées
dans la création et la production de ce manuel.
• Utiliser uniquement des pièces de rechange
d’origine. Les pièces non d’origine peuvent être
source d’incendies, de choc électrique ou autres.
4 Identification
4.1 Description et désignation du
produit
Support pour PTZ ULISSE EVO, pour montage mural
avec passage intérieur des câbles.
5 Préparation du produit en
vue de l’utilisation
Toute modification non approuvée
expressément par le fabricant entraînera
l’annulation de la garantie.

FR - Français - Manuel d’instructions
2 MNVKUEBW_1920_FR
5.1 Déballage
Lors de la livraison du produit, vérifier que
l’emballage est en bon état et l’absence de tout signe
évident de chute ou d’abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
En cas de retour du produit défectueux, il est
conseillé d'utiliser l'emballage original pour le
transport.
Conserver l’emballage en cas de nécessité
d’expédition du produit pour réparation.
5.2 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
5.3 Contenu
Contrôler que le contenu correspond à la liste
matériel indiquée ci-dessous:
• Support pour montage au mur
• Vis
• Manuel d'instructions
6 Installation
6.1 Fixation du support
Accorder une attention particulière
aux systèmes de fixation de l'appareil.
Si l'appareil doit être fixé à une surface
en béton, utiliser des chevilles avec un
couple de traction de 300dN chacune. En
cas de surface métallique, utiliser des vis
d'un diamètre minimun de 8mm et d'une
longueur adéquate. Le système de fixation
doit pouvoir supporter au moins 4 fois le
poids de l'équipement complet (tourelle,
optique, caméra, supports et adaptateurs).
Les câbles doivent être adéquatement
fixés à la structure afin d'éviter que le
poids excessif provoque son extraction
accidentelle.
Le support peut être combiné à d'autres types de
supports (UEBP0, UEBP4, UEBP7, UEAC, UEAP, UEAW),
pour voir toutes les combinaisons, consultez le
manuel ULISSE EVO UE, ou être fixé directement à la
surface choisie.
Fixez le support à l'aide des 4 trous (01). Utilisez des
vis de diamètre 8mm.
Pour percer correctement la surface, utilisez le gabarit
de perçage disponible dans ce manuel. (Fig. 4 Gabarit
de perçage pour UEBW, page 4).
01
Fig. 1
6.2 Fixage de la base au support
Utilisez les vis et les rondelles fournies.
Appliquer sur les trous des vis un produit
de freinage du filet (Loctite 222®).
Faire attention pendant la fixation. Couple
de serrage: 4.5Nm (±0.2Nm).

Manuel d’instructions - Français - FR
3MNVKUEBW_1920_FR
Fixez la base (01) sur le support (02) à l’aide des vis et
les rondelles (03).
03
01
02
Fig. 2
7 Données techniques
7.1 Mécanique
Support pour PTZ ULISSE EVO
Exécution en aluminium moulé sous pression
Dimensions: 129x247x114mm
Poids net: 0.8kg
8 Dessins techniques
Les tailles indiquées sont en millimètres.
Fig. 3UEBW.

FR - Français - Manuel d’instructions
4 MNVKUEBW_1920_FR
Fig. 4Gabarit de perçage pour UEBW
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. +39 0445 697411 - Fax +39 0445 697414
Email: [email protected]
www.videotec.com

Bedienungsanleitung - Deutsch - DE
1MNVKUEBW_1920_DE
DEUTSCH 1
1 Allgemeines ..............................................................................................................................1
1.1 Schreibweisen.......................................................................................................................................................................... 1
2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken........................1
3 Sicherheitsnormen ...................................................................................................................1
4 Identifizierung ..........................................................................................................................1
4.1 Beschreibung und Bezeichnung des Produktes ......................................................................................................... 1
5 Vorbereitung des Produktes auf den Gebrauch.....................................................................1
5.1 Entfernen der Verpackung.................................................................................................................................................. 2
5.2 Sichere Entsorgung der Verpackungsmaterialien...................................................................................................... 2
5.3 Inhalt........................................................................................................................................................................................... 2
6 Installation ................................................................................................................................2
6.1 Befestigung der Halterung ................................................................................................................................................. 2
6.2 Befestigung der Basis an der Halterung......................................................................................................................... 2
8 Technische Zeichnungen..........................................................................................................3
7 Technische Daten......................................................................................................................3
7.1 Mechanik................................................................................................................................................................................... 3
DEUTSCH
UEBW
Wandhalterung mit interner Kabelführung
1 Allgemeines
Vor Installation und Anwendung der Einheit ist die
gesamte gelieferte Dokumentation aufmerksam zu
lesen. Zum späteren Nachschlagen das Handbuch in
Reichweite aufbewahren.
1.1 Schreibweisen
ACHTUNG!
Mittlere Gefährdung.
Der genannte Vorgang hat große
Bedeutung für den einwandfreien Betrieb
des Systems. Es wird gebeten, sich die
Verfahrensweise durchzulesen und zu
befolgen.
ANMERKUNG
Beschreibung der Systemmerkmale.
Eine sorgfältige Lektüre wird empfohlen,
um das Verständnis der folgenden Phasen
zu gewährleisten.
2 Anmerkungen
zum Copyright und
Informationen zu den
Handelsmarken
Die angeführten Produkt- oder Firmennamen sind
Handelsmarken oder eingetragene Handelsmarken.
3 Sicherheitsnormen
ACHTUNG! Die Installation und Wartung
der Vorrichtung ist technischen Fachleuten
vorbehalten.
• Unterbrechen Sie die Stromversorgung, bevor die
beschriebenen Arbeiten durchgeführt werden.
• Der Hersteller lehnt jede Haftung für eventuelle
Schäden ab, die aufgrund unsachgemäßer
Anwendung der in diesem Handbuch erwähnten
Geräte entstanden ist. Ferner behält er sich
das Recht vor, den Inhalt ohne Vorkündigung
abzuändern. Die Dokumentation in diesem
Handbuch wurde sorgfältig ausgeführt und
überprüft. Der Hersteller kann dennoch keine
Haftung für die Verwendung übernehmen.
Dasselbe gilt für jede Person oder Gesellschaft, die
bei der Schaffung oder Produktion von diesem
Handbuch miteinbezogen ist.
• Es dürfen nur Original-Ersatzteile verwendet
werden. Nicht originale Ersatzteile können zu
Bränden, elektrischen Entladungen oder anderen
Gefahren führen.
4 Identifizierung
4.1 Beschreibung und
Bezeichnung des Produktes
Halterung für ULISSE EVO PTZ-Kamera für die
Wandmontage mit innenlaufender Kabelführung.
5 Vorbereitung des
Produktes auf den Gebrauch
Jede vom Hersteller nicht ausdrücklich
genehmigte Veränderung führt zum Verfall
der Gewährleistungsrechte.

DE - Deutsch - Bedienungsanleitung
2 MNVKUEBW_1920_DE
5.1 Entfernen der Verpackung
Bei der Lieferung des Produktes ist zu prüfen, ob die
Verpackung intakt ist oder offensichtliche Anzeichen
von Stürzen oder Abrieb aufweist.
Bei offensichtlichen Schadensspuren an der
Verpackung muss umgehend der Lieferant
verständigt werden.
Im Falle der Rückgabe des nicht korrekt
funktionierenden Produktes empfiehlt sich die
Verwendung der Originalverpackung für den
Transport.
Bewahren Sie die Verpackung auf für den Fall, dass
das Produkt zur Reparatur eingesendet werden muss.
5.2 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften des
Anwendungslandes zu entsorgen.
5.3 Inhalt
Prüfen Sie, ob der Inhalt mit der nachstehenden
Materialliste übereinstimmt:
• Wandmontagehalterung
• Schrauben
• Bedienungslanleitung
6 Installation
6.1 Befestigung der Halterung
Besondere Aufmerksamkeit verlangen
die Befestigungssysteme des Gerätes.
Soll das Gerät an einer Betonfläche fixiert
werden, müssen Dübel verwendet werden,
deren Zugmoment jeweils mindestens
300dN beträgt. Ist die Fläche aus Metall,
verwenden Sie Schrauben angemessener
Länge mit einem Mindestdurchmesser
von 8mm. Das Befestigungssystem muss
in der Lage sein, mindestens das 4-fache
Gewicht des gesamten Geräts zu tragen
(S-N-Kopf, Objektiv, Kamera, Halterungen
und Adapter).
Die Kabel müssen passend an der Struktur
befestigt werden, um zu vermeiden,
dass ein übermäßiges Gewicht zu einem
versehentlichen Herabgleiten führt.
Die Halterung kann mit anderen, unterschiedlichen
Halterungstypen (UEBP0, UEBP4, UEBP7, UEAC, UEAP,
UEAW) kombiniert werden. Um alle Kombinationen
anzuschauen, das Handbuch von ULISSE EVO
UE heranziehen oder direkt auf der gewählten
Oberfläche befestigen.
Die Halterung befestigen. Hierzu die 4 Löcher (01).
Schrauben mit 8mm Durchmesser verwenden.
Für eine korrekte Bohrung an der
Befestigungsoberfläche die Bohrschablone
verwenden, die sich in diesem Handbuch findet. (
Abb. 4 Bohrschablone für UEBW, Seite 4).
01
Abb. 1
6.2 Befestigung der Basis an der
Halterung
Die im Lieferumfang enthaltenen
Schrauben und Unterlegscheiben
verwenden.
Auf das Loch der Schrauben ein
Gewindesicherungsmittel auftragen
(Loctite 222®).
Auf die Befestigung achten.
Anzugsdrehmoment: 4.5Nm (±0.2Nm).

Bedienungsanleitung - Deutsch - DE
3MNVKUEBW_1920_DE
Die Basis (01) an der Halterung (02) mit den
Schrauben und Unterlegscheiben (03) befestigen.
03
01
02
Abb. 2
7 Technische Daten
7.1 Mechanik
Halterung für ULISSE EVO PTZ-Kamera
Struktur aus Aluminiumdruckguss
Abmessungen: 129x247x114mm
Einheitsgewicht: 0.8kg
8 Technische Zeichnungen
Die Maße sind in Millimetern angegeben.
Abb. 3UEBW.

DE - Deutsch - Bedienungsanleitung
4 MNVKUEBW_1920_DE
Abb. 4Bohrschablone für UEBW
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. +39 0445 697411 - Fax +39 0445 697414
Email: [email protected]
www.videotec.com

Руководство по эксплуатации - Русский - RU
1MNVKUEBW_1920_RU
РУССКИЙ 1
1 О настоящем руководстве.....................................................................................................1
1.1 Типографские условные обозначения ....................................................................................................................... 1
2 Примечания в отношении авторского права и информация о торговых марках.......1
3 Правила техники безопасности ...........................................................................................1
4 Обозначение............................................................................................................................1
4.1 Описание и обозначение типа устройства............................................................................................................... 1
5 Подготовка устройства к использованию..........................................................................1
5.1 Распаковка............................................................................................................................................................................... 2
5.2 Безопасная утилизация упаковочных материалов .............................................................................................. 2
5.3 Комплект оборудования................................................................................................................................................... 2
6 Монтаж .....................................................................................................................................2
6.1 Установка кронштейна....................................................................................................................................................... 2
6.2 Крепление основания к опорной конструкции..................................................................................................... 2
8 Технические чертежи.............................................................................................................3
7 Технические характеристики ...............................................................................................3
7.1 Механические хар................................................................................................................................................................ 3
РУССКИЙ
UEBW
Настенный кронштейн с внутренним кабельным каналом
1 О настоящем
руководстве
Внимательно ознакомьтесь со всей
документацией, входящей в комплект поставки,
перед тем как приступить к установке и
эксплуатации данного оборудования. Всегда
держите руководство под рукой, чтобы им можно
было воспользоваться в будущем.
1.1 Типографские условные
обозначения
ПРЕДУПРЕЖДЕНИЕ!
Средний уровень опасности.
Данная операция крайне важна
для обеспечения надлежащего
функционирования системы.
Внимательно ознакомьтесь с
описанием процедуры и выполните
ее в соответствии с приведенными
указаниями.
INFO
Описание характеристик системы.
Рекомендуем внимательно ознакомиться
с содержанием этого раздела, для того
чтобы понять следующие этапы.
2 Примечания в
отношении авторского
права и информация о
торговых марках
Названия устройств или компаний, упоминаемые
в настоящем документе, являются торговыми
марками или зарегистрированными торговыми
знаками соответствующих компаний.
3 Правила техники
безопасности
ПРЕДУПРЕЖДЕНИЕ! Установка
и обслуживание устройства
должны осуществляться только
специализированным персоналом.
• Перед тем, как приступить к выполнению любых
операций, убедитесь в том, что источник питания
устройства отключен.
• Производитель не несет ответственности за
любые повреждения, возникающие в результате
неправильного использования указанного
в настоящем руководстве оборудования.
Помимо этого, производитель сохраняет за
собой право изменять содержание руководства
без предварительного уведомления.
Представленная в настоящем руководстве
документация прошла тщательную проверку.
Однако производитель не несет ответственности
за ее использование. Аналогичные условия
предусмотрены в отношении любого лица или
компании, привлеченных для составления и
создания данного руководства.
• Используйте только оригинальные запасные
части. Неоригинальные запасные части
могут привести к возникновению пожара,
электрического разряда или другой опасной
ситуации.
4 Обозначение
4.1 Описание и обозначение
типа устройства
Опора для PTZ ULISSE EVO, для установки на стенки
с внутренним прохождением кабелей.
5 Подготовка устройства к
использованию
Любое изменение, которое выполняется
без разрешения, явным образом
предоставленного производителем,
аннулирует гарантию.

RU - Русский - Руководство по эксплуатации
2 MNVKUEBW_1920_RU
5.1 Распаковка
При получении устройства убедитесь, что упаковка
не повреждена и не имеет явных признаков
падения или царапин.
В случае наличия видимых повреждений
незамедлительно свяжитесь с поставщиком.
В случае возврата неисправного устройства
мы рекомендуем использовать оригинальную
упаковку для транспортировки.
Сохраняйте упаковку на случай, если потребуется
отправить устройство на ремонт.
5.2 Безопасная утилизация
упаковочных материалов
Упаковочные материалы могут подвергаться
переработке. Технический специалист установщика
отвечает за сортировку материалов для
переработки, а также за соблюдение требований
законодательства, действующего в месте установки
устройства.
5.3 Комплект оборудования
Проверьте комплект оборудования на соответствие
представленному ниже списку материалов:
• Настенный кронштейн
• Болты и винты
• Руководство по эксплуатации
6 Монтаж
6.1 Установка кронштейна
Особое внимание обратите на
размещение и крепление оборудования.
Если его необходимо закрепить
на бетонной поверхности, следует
использовать установочные штифты с
моментом силы по меньшей мере 300 dN
каждый. Для металлической поверхности
используйте винты с минимальным
диаметром 8mm и соответствующей
длиной. Система крепления
должна выдерживать как минимум
четырехкратный вес всего оборудования
(наводки, объектив, камера, Кронштейны
и адаптеры).
Кабели должны быть надлежащим
образом закреплены на устройстве во
избежание образования чрезмерного
веса, который может привести к
случайному разъединению.
Опору можно соединить с другими типами
опор (UEBP0, UEBP4, UEBP7, UEAC, UEAP, UEAW),
все возможные комбинации см. в руководстве
ULISSE EVO UE, либо ее можно прикрепить
непосредственно к выбранной поверхности.
Прикрепите опору, используя 4 отверстия (01).
Используйте винты диаметром 8mm.
Чтобы правильно просверлить отверстия на
крепежной поверхности, используйте шаблон
сверления, имеющийся в этом руководстве. (Рис. 4
Шаблон сверления для UEBW, страница 4).
01
Рис. 1
6.2 Крепление основания к
опорной конструкции
Используйте прилагаемые винты и
шайбы.
Нанесите резьбовой фиксатор в
отверстия для винтов (Loctite 222®).
Будьте внимательны при монтаже.
Момент затяжки: 4.5Nm (±0.2Nm).
Table of contents
Languages:
Other Videotec TV Mount manuals
Popular TV Mount manuals by other brands

PMV Mounts
PMV Mounts PMVMOUNTCORN Mounting instructions

SUPER NOVA
SUPER NOVA HA051 Installation instruction

Sim-Lab
Sim-Lab XB-1 instruction manual

New Star
New Star PLASMA-W150 instruction manual

Rocket Fish
Rocket Fish RF-TVMLPT03 Quick setup guide

B-Tech
B-Tech Ventry BTV504 Installation guide & parts list

VOGELS
VOGELS TVM 3220 Series Full Installation Guide

Omnimount
Omnimount NC200-T instruction manual

Omnimount
Omnimount VFL OM10322 instruction manual

Tripp Lite
Tripp Lite SRWALLBRKT Series installation guide

VOGELS
VOGELS MA 3030 Series installation guide

One Forall
One Forall ULTRA SLIM WM6619 Quick installation guide
