Manuale per l’installazione e l’uso
Installation and operation manual
46226.212
Telecamera Dome IR IP full HD, obiettivo 2,8-12 mm

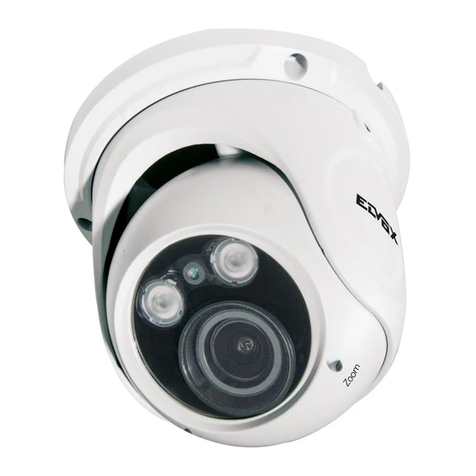

Camera Dome IR IP full HD, Lens 2,8-12 mm
Telecamera Dome IR IP 3 Mpx H.265, obiettivo 3,3-12 mm, PoE IP IR Dome camera, 3 Mpx H.265 , 3.3-12 mm Lens, PoE
1 Introduzione
1.1 Panoramica
Questa TELECAMERA IP (abbreviato in IP-CAM) è stata progettata per fornire
prestazioni elevate nell'uso con soluzioni di TVCC. Adotta chip di elaborazione
video allo stato dell'arte. Utilizza le tecnologie più avanzate, quali la tecnologia
di codica e decodica video ed è conforme al protocollo TCP/IP, SoC. ecc. per
assicurare la stabilità e l'afdabilità del sistema. L'unità comprende due parti: il
dispositivo IP-CAM e il software di gestione centrale (abbreviato in CMS). Il CMS
consente di centralizzare tutti i dispositivi via Internet o LAN e creare un impianto
di sorveglianza afdabile che offre gestione unicata e attivazione in remoto di tutti
i dispositivi in rete.
Questo prodotto è ampiamente utilizzato nelle banche, nei sistemi di telecomunica-
zione, siti di fornitura elettrica, enti statali, fabbriche, magazzini, centri urbani ecc. È
inoltre la scelta ideale per aree di sorveglianza a medio e alto rischio.
1.2 Installazione
La procedura di installazione è la seguente:
Fase 1: Allentare le viti in fondo alla telecamera dome e togliere la piastra di instal-
lazione. Allentare quindi le quattro viti sul retro della telecamera dome per togliere
la scatola posteriore come illustrato nella seguente gura a sinistra.
Fase 2: Montare la piastra di installazione sul softto quindi montare la telecamera
dome sulla piastra di installazione serrando le viti sul fondo della telecamera come
illustrato nella gura a destra.
Fase 3: Regolare l'angolo di visualizzazione in base alle proprie esigenze quando
si visualizza il video sul monitor. Se il dispositivo in uso non supporta la funzione di
messa a fuoco, saltare questo passaggio.
Fase 4: Serrare le viti e installare la scatola posteriore.
Avvertenze
- Prima di utilizzare il prodotto si raccomanda vivamente di leggere il manuale e di
conservarlo in un luogo sicuro per consultazione futura.
- Utilizzare l'alimentazione specicata per il collegamento.
- Evitare di azionare il prodotto in modo improprio, sottoporlo a urti o vibrazioni,
forti pressioni che possono danneggiarlo.
- Non utilizzare detergenti corrosivi per pulire il corpo principale della telecamera.
Se necessario, utilizzare un panno morbido e asciutto per pulirla; in caso di spor-
co resistente utilizzare un detergente neutro. È possibile utilizzare detergenti per
mobili di qualità.
- Non puntare la telecamera direttamente verso oggetti estremamente luminosi,
ad esempio il sole, in quanto si potrebbe danneggiare il sensore d'immagine.
- Seguire le istruzioni per installare la telecamera. Non rovesciare la telecamera,
altrimenti riceverà un'immagine rovesciata.
- Non azionarla se temperatura, umidità e alimentazione non corrispondono ai
limiti o valori specicati.
-
Tenere lontano da fonti di calore quali radiatori, bocchette dell'aria calda, stufe e simili.
- Il presente documento contiene le istruzioni per l'uso del prodotto. Non è la ga-
ranzia di qualità. Ci riserviamo il diritto di correggere errori di stampa, incon-
gruenze con la versione più recente, aggiornamenti del software e miglioramenti,
interpretazione e modiche al prodotto. Tali cambiamenti saranno pubblicati nella
versione più recente senza previa notica.
- Quando il prodotto è in uso, sono applicabili i contenuti di Microsoft, Apple e
Google. Le immagini e le schermate di questo manuale hanno lo scopo di spie-
gare l'utilizzo del prodotto. La proprietà dei marchi commerciali, dei logo e altre
proprietà intellettuali relative a Microsoft, Apple e Google appartengono alle sud-
dette aziende.
Cautions
- Before operation, we strongly advise users to read this manual and keep it pro-
perly for using later.
- Please use the specied power supply to connect.
- Avoid from in correct operation, shock vibration, heavy pressing which can cause
damage to product.
- Do not use corrosive detergent to clean main body of the camera. If necessary,
please use soft dry cloth to wipe dirt; for hard contamination, use neutral deter-
gent. Any cleanser for high grade furniture is applicable.
- Avoid aiming the camera directly towards extremely bright objects, such as, sun,
as this may damage the image sensor.
- Please follow the instructions to install the camera. Do not reverse the camera,
or the reversing image will be received.
- Do not operate it incase temperature, humidity and power supply are beyond the
limited stipulations.
- Keep away from heat sources such as radiators, heat registers, stove., etc.
- This is product instructions not quality warranty. We may reserve the rights of
amending the typographical errors, inconsistencies with the latest version, sof-
tware upgrades and product improvements, interpretation and modication. The-
se changes will be published in the latest version without special notication.
- When this product is in use, the relevant contents of Microsoft, Apple and Google
will be involved in. The pictures and screenshots in this manual are only used
to explain the usage of our product. The ownerships of trademarks, logos and
other intellectual properties related to Microsoft, Apple and Google belong to the
above-mentioned companies.
1 Introduction
1.1 Overview
This IP-CAMERA (short for IP-CAM) is designed for high performance CCTV so-
lutions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC, etc to ensure this system more stable and reliable. This
unit consists of two parts: the IP-CAM device and central management software
(short for CMS). The CMS centralizes all devices together via internet or LAN and
establishes a sound surveillance system to realize unied management and remote
operation to all devices in one network.
This product is widely used in banks, telecommunication systems, electricity power
departments, law systems, factories, storehouses, uptowns, etc. In addition, it is
also an ideal choice for surveillance sites with middle or high risks.
1.2 Installation
The setting steps are as follows:
Step 1: Loosen the screws at the bottom of the dome camera and then take down
the installation dish. After that, loosen four screws in the back box of the dome to
take down the back box as shown in the following gure on the left.
Step 2: Install the installation dish on the ceiling and then mount the dome on the
installation dish by tightening the screws at the bottom of the dome camera as
shown in the following gure on the right.
Step 3: Adjust the view angle for your need when you view the video on the monitor
(If your device cannot support focusing function, please skip this step).
Step 4: Tighten the screws and install the back box..
Step 1 Step 2 Step 3
ENIT
Telecamera
Camera
Istruzioni per l’uso
Quick and start guide CD
Modello
Drill
template
Viti
Screws &
spiles
Cacciavite
Screw-driver
Cavo di connessione
CVBS e DC IN
CVBS & DC
in cables
Cappuccio impermeabile
Water-proof Cap
Step 4

 

)RFXV
=RRP
Manualeper l’installazione e l’uso
Installation and operation manual
46226.212
TelecameraDome IR IP full HD, obiettivo 2,8-12 mm
CameraDome IR IP full HD, Lens 2,8-12 mm
Zoom: Allentare le viti e ruotare l'obiettivo a sinistra o a destra per eseguire lo zoom
avanti/indietro sull'immagine.
Messa a fuoco: Allentare le viti e ruotare l'obiettivo a sinistra o a destra per regolare
la denizione dell'immagine.
Zoom: Loosen the screw and rotate the lens left or right to zoom in/out the image.
Focus: Loosen the screw and rotate the lens left or right to adjust the denition of
the image.
Confezione
Le illustrazioni sotto riportate hanno solo funzione di riferimento. Far riferimento
all'apparecchiatura in dotazione.
Package content
The pictures below are only for reference. Please make the object as the standard

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46226.312C.01
49401053A0 00 1610
1.3 Interfacce e connessioni
- Connessioni alle porte esterne:
HP: Collegare alle cufe.
MIC: Collegare al microfono.
12 Vdc: Porta alimentazione
LAN: Porta di rete. Supporta l'alimentazione PoE.
Alarm NO/COM: Uscita allarme. Collegare ai dispositivi di uscita allarme.
Alarm GND: Collegare al sensore esterno insieme all'allarme in linea.
Alarm IN: Collegare ai dispositivi di ingresso allarme, come il sensore, insieme alla
linea di massa (GND).
RS485: Collegare alla tastiera o alla telecamera speed dome.
Uscita CVBS: collegare ad un dispositivo con ingresso analogico (Es. monitor)
- Connessioni alle porte interne
ENIT

 

)RFXV
=RRP
Manualeper l’installazione e l’uso
Installationand operation manual
46226.212
TelecameraDome IR IP full HD, obiettivo 2,8-12 mm
CameraDome IR IP full HD, Lens 2,8-12 mm
Per vedere le porte suddette è necessario togliere il coperchio copri obiettivo.
Link: Indicatore di rete.
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta
la lamella elastica per ripristinare le impostazioni di fabbrica del prodotto.
TF: Inserire la scheda TF.
DCIN/CVBS: Collegare il cavo di connessione CVBS/DCIN in dotazione. È possibi-
le collegare un monitor per la regolazione del video.
1.3 Interfaces and Connections
- Connections of the external ports:
HP: Connect to headphone.
MIC: Connect to microphone.
DC12V: Power supply port.
LAN: Network port. It supports PoE power supply.
Alarm NO/COM: Alarm output. Conect to alarm output devices.
Alarm GND: Connect to external sensor together with the alarm in line.
Alarm IN: Connect to alarm input devices, like senor, together with alarm GND line.
RS485: Connect to keyboard or speed doom.
CVBS Output: connect to an input analog device (monitor)
- Connections of the internal ports
You shall take down the back box of the device if you want to see the above ports.
Link: Network indicator.
RESET: Reset hole. Hold and press the spring blade in this hole with spicule to reset
the settings to the factory default settings.
TF: Insert TF card.
DCIN/CVBS: Connect to a 3 pin joint which has a power supply port and a CVBS
port in the other end. You can connect to monitor for video adjustment.
Per collegare il PC e la telecamera IP fare riferimento alla gura sopra. Prima di
eseguire il collegamento, collegare i dispositivi esterni, quindi collegare l’alimen-
tazione.
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Alimentazione
CVBS
Modem
Switch LAN
Internet
Modem
Allarme
PTZ
Switch LAN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch LAN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch LAN
Internet
Sensore
2 Connection
2.1 Connect IP-CAMERA to Network
The connection of IP-CAM is shown below:
2 Collegamenti
2.1 Collegare la telecamera IP alla rete
La connessione della telecamera IP è illustrata di seguito:
User can connect the PC and IP-Camera in accordance with the above picture.
Before connecting, please connect external devices, and then connect the power.
Power supply
Alarm Sensor
Keyboard
► Directly Access Through IE
The default network settings are as shown below:
IP address: 192.168.226.201 HTTP:80
Subnet Mask: 255.255.255.0 Data Port:9008
Gateway: 192.168.226.1
► Accesso diretto da Internet Explorer
Le impostazioni di rete predenite sono indicate di seguito:
Indirizzo IP: 192.168.226.201 HTTP:80
Subnet Mask: 255.255.255.0 Porta Dati:9008
Gateway: 192.168.226.1

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46226.312C.01
49401053A0 00 1610
3 Speciche/Specication
ENIT
Articolo/Article 46226.312C.01
Telecamera/
Camera
Sensore di immagine/Image sensor 1/3” CMOS
Pixel immagine/Image pixels 2304 × 1296
Otturatore elettronico/Electronic shutter 1/25 s ~ 1/100000 s
Diaframma automatico/Auto iris Diaframma sso/Fixed iris
Illuminazione minima/Min. illumination 0 Lux (con LED IR attivo) / 0 lux (IR LED ON)
Obiettivo/Lens 3,3 - 12 mm
Tipo di attacco/Mount type Attacco Φ14/Φ14 mount
Immagine/
Compressione/Compression H265-H264-MJPEG
Risoluzione:/Resolution: 3 MP (2304 × 1296),1080P (1920×1080), 720P (1280×720), D1, CIF, 480×240
Frame rate: 60Hz:30 fps, 50 Hz:25 fps
Bit-rate: 64 Kbps - 8 Mbps
Codica/Encode VBR/CBR
Qualità/Quality Livello VBR 5, CBR illimitato/VBR 5 level, CBR no limit
Cong. immagine/Image cong. Saturazione, Luminosità, Contrasto, WDR, ROI
/Saturation, Brightness, Contrast, WDR, ROI
Compressione audio/Audio compression G711A
WDR Digitale/Digital
Riduzione del rumore/Noise Reduction 3D
Interfaccia/
Interface
Internet RJ45
Uscita video/Video out CVBS (BNCx1)
Audio Audio bidirezionale (MIC IN×1, MIC OUT×1)/Dual way audio (MIC IN×1, MIC OUT×1)
Archiviazione/Storage Supporto scheda TF, capacità max no a 128GB/Support TF card, max. capacity up to 128GB
RS485 Supporto/Support
Ingresso allarme/Alarm in 1 CH
Uscita allarme/Alarm out 1 CH
Funzione/
Function
Sorveglianza remota/Remote surveillance Browser IE, CMS per controllo da remoto/IE browser, CMS remote control
Utenti online/Online user 10 utenti, supporta la trasmissione su più ussi in tempo reale /
10 users, support multi-stream real time transmission.
Protocollo di rete/Network protocal TCP/IP, UDP, DHCP, NTP, RTSP, PPPoE, DDNS, SMTP, FTP
Protocollo interfaccia/Interface protocal ONVIF
Archiviazione/Storage Archiviazione locale su scheda TF, archiviazione remota /TF card local storage, remote storage
Allarme intelligente/Smart alarm Movimento, sensore/Motion, sensor
Giorno/Notte, Day/night ICR
PTZ RS485x1
PoE SI, Yes
Range di visione notturna/Night vision range 20-30 m
Grado IP/IK, Degree IP/IK IP66/IK10
Altri/
Others
Alimentazione, Power supply 12 Vdc/POE
Ambiente di esercizio, Working environment -20°C ~ 50°C con umidità 10% ~ 90%/-20°C ~ 50°C 10% ~ 90% humidity

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46226.312C.01
49401053A0 00 1610
