Vimar Elvox 4622.2812EMS User manual

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401515A0 02 2107
4622.2812EMS

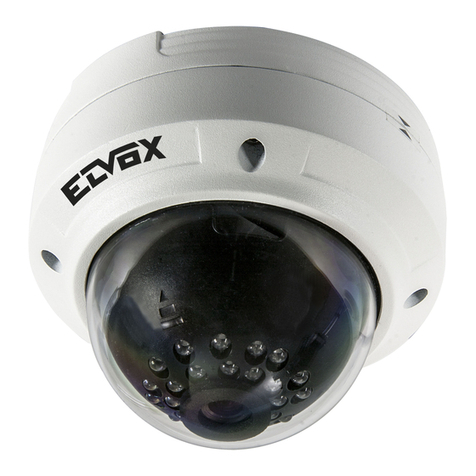

Telecamera Dome IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 5
Mpx (2592x1944), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico,
H.265 e H.264 Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-50
m, funzioni DWDR, ROI, 3DNR, HLC, BLC, Defog, Mask, Motion, DC-Iris, Smart
IR, RTSP, protocollo ONVIF, grado di protezione IP67. Dimensioni: Ø 112x100 mm.
Peso 600 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codica e decodica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'a󰀩dabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
ENIT
Installazione
Prima di iniziare, assicurarsi che la parete o il so󰀩tto siano su󰀩cientemente solidi
per sopportare tre volte il peso della telecamera. La procedura di montaggio è la
seguente:
1) Allentare la vite di ssaggio per smontare la telecamera.
2) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
3) Passare i cavi, collegare il cavo di alimentazione e il cavo di rete, poi ssare la
base di montaggio al so󰀩tto o alla parete con le viti fornite.
4) Installare la dome e la custodia sulla base di montaggio, quindi regolare la
cupola per ottenere un angolo di visione ottimale. Prima della regolazione, vi-
sualizzare un'anteprima dell'immagine su un monitor. Serrare la vite di ssaggio
dopo aver completato la regolazione dell'angolo di ripresa della telecamera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. The mounting steps are as follows:
1)
Loosen the xed screw to disassemble the camera.
2) Drill the screw holes and the cable hole on the wall according to the drill template .
3) Route the cables, connect the power cable and video cable, then secure the
mounting base to the ceiling or wall with the screws provided.
4) Install the dome and enclosure to the mounting base and then adjust the dome
to obtain an optimum view angle. Before adjustment, preview the image of the
camera on a monitor and then loosen the xed ring to adjust the view angle of
the camera.
4) Regolazione della messa a fuoco e dello zoom.
Questo modello di telecamera, è dotato di lente motorizzata. Utilizzare i controlli
dell'interfaccia web per modicare le impostazioni di Fuoco e Zoom.
4) Adjustment the focusing and zoom. This type of camera is supplied of motorized
lens, it is necessary to connect to the web interface for setting the zoom and
focusing.
Telecamera
Camera
Istruzioni per l’uso
Quick and start guide
Dima di foratura
Drill template
Viti
Screws & spiles
Cacciavite
Screw-driver
Cappuccio impermeabile
Water-proof Cap
Zoom - Zoom +
Focus - Focus +
5) Remove the protective lm to complete the installation procedure.5) Per completare l'installazione rimuovere delicatamente la pellicola di protezione.
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technol-
ogies, such as video encoding and decoding technology, complies with the TCP/IP
protocol, SoC (System on chip), etc to ensure this system more stable and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are avail-
able to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
IP Dome Day&Night colour camera, CMOS 1/2.7" sensor, 5 Mpx (2592x1944) res-
olution, 2,8-12 mm motorized varifocal lens, mechanic IR filter, H.265 and H.264
Multistream, PoE or 12 Vdc supply, SD CARD slot, IR 30-50 m, DWDR, ROI, 3DNR,
HLC, BLC, Defog, Mask, Motion, DC-Iris, Smart IR, RTSP functions, ONVIF proto-
col, IP67 protection degree. Dimensions: Ø 112x100 mm. Weight 600 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
3Base di ssaggio / Mounting base
4Vite di ssaggio / Fixing screw
5 Slot micro SD card / Micro SD card slot
1
2
3
4
1
Vite di
ssaggio/
Fixed screw
2
56,1 mm
Ø107,7 mm
56,1 mm
Ø79,4 mm
Ø5,0 mm
Installazione della base
Base mounting
3 4 Montaggio alla base
Mounting to the base
5

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401515A0 02 2107
4622.2812EMS
ENIT
Connessione alla rete Ethernet
Come esempio, accediamo alla telecamera IP attraverso la LAN. In una LAN è
possibile accedere in due modi:
1. Accesso tramite IP-Tool
2. Accesso diretto tramite Internet Explorer
Accesso alla telecamera tramite IP-Tool
1) Assicurarsi che la telecamera e il PC siano connessi alla LAN.
2) Eseguire il download di IP-Tool dalla sezione prodotto del sito www.vimar.com e
installarlo sul computer. Inne, avviare IP-Tool come mostrato di seguito.
3) Modicare l'indirizzo IP. L'indirizzo IP predenito di questa telecamera è
192.168.226.201. Fare click sulle informazioni della telecamera elencate nella
tabella sopra riportata per visualizzare le informazioni di rete sulla destra. Mo-
dicare l'indirizzo IP e il gateway della telecamera e assicurarsi che l'indirizzo
di rete si trovi nello stesso segmento della rete locale del computer. Modicare
l'indirizzo IP del dispositivo in base alla situazione specica.
Ad esempio, l'indirizzo IP del computer in uso è 192.168.1.4. Di conseguenza l'indi-
rizzo della telecamera deve essere cambiato in 192.168.1.X.
Dopo la modica inserire la password di amministratore e fare clic sul pulsante
"Modica" per modicare l'impostazione.
La password predenita dell'amministratore è 123456.
4) Fare doppio clic sull'indirizzo IP, il sistema aprirà Internet Explorer per collega-
re l'IP-CAM. Internet Explorer scarica automaticamente i controlli ActiveX. Dopo il
download viene visualizzata la nestra di accesso. Immettere User Name (Nome
utente) e Password per accedere.
Il Nome Utente predenito è admin, la Password è 123456
6.2 Accesso alla telecamera tramite Internet Explorer
Le impostazioni di rete predenite sono indicate di seguito:
- Indirizzo IP: 192.168.226.201 HTTP:80
- Subnet Mask: 255.255.255.0 Porta Dati:9008
- Gateway: 192.168.226.1
Il Nome Utente predenito è admin, la Password è 123456
Network Connections
Here we take accessing IP camera via LAN for example. In LAN, there
are two ways to access.
1. Access through IP-Tool
2. Directly Access through IE Browser
Access the camera through IP-Tool
1) Make sure that the camera and the PC are well connected to the LAN.
2) download IP-Tool Product info sheet section of www.vimar.com website and then
install it in the computer. After that, run the IP-Tool as shown below.
3) Modify the IP address.The default IP address of this camera is 192.168.226.201.
Click the information of the camera listed in the above table to show the net-
work information on the right hand. Modify the IP address and gateway of
the camera and make sure its network address is in the same local network
segment as the computer’s. Please modify the IP address of your device ac-
cording to the practical situation
For example, the IP address of your computer is 192.168.1.4. So the IP address of
the camera shall be changed to 192.168.1.X.
After modication, please input the password of the administrator and click “Modify”
button to modify the setting.
The default password of the administrator is 123456.
4) Double-click the IP address and then the system will pop up the IE browser to connect
IP-CAM.
IE browser will automatically download the Active X control.
After downloading, a login window will pop up. Input the user name and password to login.
The default password of the administrator is 123456.
6.2 Directly Access Through IE
The default network settings are as shown below:
IP address: 192.168.226.201 HTTP:80
Subnet Mask: 255.255.255.0 Data Port:9008
Gateway: 192.168.226.1
The default user is admin, password of the administrator is 123456.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401515A0 02 2107
4622.2812EMS
ENIT
Speciche / Specications
4622.2812EMS
Telecamera
Cam
Sensore/Sensor 1/2,7" CMOS Scansione Progressiva 5 Mpx / 5 Mpx progressive scan
Pixel immagine/Pixel image 2592 x 1944
Otturatore elettronico/
Electonic shutter 1/25s ~ 1/100˙000s / AUTO
Sensibilità/ Sensitivity 0,0085 lux @F1.2, AGC ON; 0 lux (IR led ON)
Obiettivo/Lens 2,8-12 mm @F1.4 (94° - 30°) MOTORIZZATO
Diaframma automatico/
Automatic screen Diaframma sso / Fixed screen
Tipo di attacco/Fixing type Attacco / Fixing Ø14
Immagine
Compressione Video/
Video compression H.264 - H.265
Risoluzione/Resolution 5 Mpx (2592 x 1944 ), 2K (2560 x 1440), 1080P (1920 x 1080), 720P (1280 x 720), D1, CIF, 480 x 240
Bit Rate 64 Kbps ~ 5 Mbps
Frame rate primario
Primary frame rate
Frame rate secondario
Secondary frame rate
20 Fps (2592 x 1944)
30 Fps (2560 x 1440)
30 Fps (1920 x 1080)
30 Fps (1280 x 720)
15 Fps (1280 x 720)
30 Fps (D1)
30 Fps (CIF)
30 Fps (480 x 240)
Codica/Codication VBR/CBR
Qualità/Quality Livello/Level VBR 5, CBR illimitato/unlimited
Connessioni
Connections
Network RJ45
Uscita Video CVBS/
CVBS video output No
SD card Si non inclusa (128 GB max) / Yes not included (128 GB max)
RS485 No
Audio In/out 1/0 (MIC integrato / Integrated MIC)
Allarme/Alarm In/out 0/0
Funzioni
Functions
Funzioni/Fucntions DWDR, smart IR, ROI, 3D-DNR, mask, motion, HLC, BLC, defog
Sorveglianza remota/
remote control Browser IE, CMS per controllo da remoto / CMS for remote control
Utenti online/Online users 4 utenti, supporta la trasmissione su più ussi in tempo reale / 4 users, transmission supported on more ux in real time
Protocollo di rete/
Network protocol UDP, IPv4, IPv6, DHCP, NTP, RTSP, PPPoE, DDNS, SMTP, FTP, HTTP, 802.1x, UPnP, HTTPs, QoS
Compatibilità/Compatibility Onvif
Archiviazione/Storage Archiviazione remota / Remote storage
Giorno/Notte / Day&Night ICR
Altro
Other
PoE SI / Yes (IEEE802.3 af)
Range IR 30-50 m
Grado/Degree IP IP67
Range temperatura/
Temperature range -30° C + 60°C con umidità inferiore a 90% / with humidity lower than 90%
Alimentazione/Power supply 12 Vdc - 640 mA / PoE
Consumi/Consumptions 7,7 W
Dimensioni/Dimensions (mm) Ø 112x100
Peso/Weight (g) 600
Note RTSP, multi-stream, sta󰀨a inclusa / bracket included

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401515A0 02 2107
4622.2812EMS
ENIT
Regole di installazione
L’installazione deve essere e󰀨ettuata da personale qualicato con l’osservanza delle dispo-
sizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono
installati.
Conformità normativa
Direttiva EMC. Direttiva RoHS
Norme EN 55032, EN 55035, EN IEC 63000
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazioni agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione
indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente
dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli
idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa
alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera
smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m2è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimen-
sioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce
ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei
materiali di cui è composta l’apparecchiatura.
Cautions
- Before operation, we strongly advise users to read this manual and keep it properly for
using later.
- Please use the specied power supply to connect.
- Avoid from in correct operation, shock vibration, heavy pressing which can cause damage
to product.
- Do not use corrosive detergent to clean main body of the camera. If necessary, please use
soft dry cloth to wipe dirt; for hard contamination, use neutral detergent. Any cleanser for
high grade furniture is applicable.
- Avoid aiming the camera directly towards extremely bright objects, such as, sun, as this
may damage the image sensor.
- Please follow the instructions to install the camera. Do not reverse the camera, or the
reversing image will be received.
- Do not operate it incase temperature, humidity and power supply are beyond the limited
stipulations.
- Keep away from heat sources such as radiators, heat registers, stove., etc.
- This is product instructions not quality warranty. We may reserve the rights of amending
the typographical errors, inconsistencies with the latest version, software upgrades and
product improvements, interpretation and modication. These changes will be published
in the latest version without special notication.
- When this product is in use, the relevant contents of Microsoft, Apple and Google will be
involved in. The pictures and screenshots in this manual are only used to explain the us-
age of our product. The ownerships of trademarks, logos and other intellectual properties
related to Microsoft, Apple and Google belong to the above-mentioned companies.
Avvertenze
- Prima di utilizzare il prodotto si raccomanda vivamente di leggere il manuale e di conservarlo
in un luogo sicuro per consultazione futura.
- Utilizzare l'alimentazione specicata per il collegamento.
- Evitare di azionare il prodotto in modo improprio, sottoporlo a urti o vibrazioni, forti pressioni
che possono danneggiarlo.
- Non utilizzare detergenti corrosivi per pulire il corpo principale della telecamera. Se necessa-
rio, utilizzare un panno morbido e asciutto per pulirla; in caso di sporco resistente utilizzare un
detergente neutro. È possibile utilizzare detergenti per mobili di qualità.
- Non puntare la telecamera direttamente verso oggetti estremamente luminosi, ad esempio il
sole, in quanto si potrebbe danneggiare il sensore d'immagine.
- Seguire le istruzioni per installare la telecamera. Non rovesciare la telecamera, altrimenti rice-
verà un'immagine rovesciata.
- Non azionarla se temperatura, umidità e alimentazione non corrispondono ai limiti o valori
specicati.
- Tenere lontano da fonti di calore quali radiatori, bocchette dell'aria calda, stufe e simili.
- Il presente documento contiene le istruzioni per l'uso del prodotto. Non è la garanzia di qualità.
Ci riserviamo il diritto di correggere errori di stampa, incongruenze con la versione più recente,
aggiornamenti del software e miglioramenti, interpretazione e modiche al prodotto. Tali cam-
biamenti saranno pubblicati nella versione più recente senza previa notica.
- Quando il prodotto è in uso, sono applicabili i contenuti di Microsoft, Apple e Google. Le im-
magini e le schermate di questo manuale hanno lo scopo di spiegare l'utilizzo del prodotto.
La proprietà dei marchi commerciali, dei logo e altre proprietà intellettuali relative a Microsoft,
Apple e Google appartengono alle suddette aziende.
Installation rules
Installation should be carried out by qualified staff in compliance with the current regulations
regarding the installation of electrical equipment in the country where the products are in-
stalled.
Conformity to Standards
EMC Directive. RoHS Directive
Standards EN 55032, EN 55035, EN IEC 63000
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
WEEE - User information
If the crossed-out bin symbol appears on the equipment or packaging, this means the
product must not be included with other general waste at the end of its working life.
The user must take the worn product to a sorted waste center, or return it to the retailer
when purchasing a new one. Products for disposal can be consigned free of charge (without
any new purchase obligation) to retailers with a sales area of at least 400 m2, if they measure
less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of
the used device, or its subsequent recycling, helps avoid the potential negative effects on the
environment and people’s health, and encourages the re-use and/or recycling of the construction
materials.
Privacy
Privacy Policy
Privacy
Informativa Privacy
In conformità a quanto previsto dal Regolamento UE 2016/679 in materia di tutela dei dati
personali, Vimar S.p.A. garantisce che il trattamento dei dati mediante prodotti elettronici è
e󰀨ettuato riducendo al minimo l’utilizzazione di dati personali e di dati identicativi, limitando
il trattamento ai casi in cui è strettamente necessario per il conseguimento degli scopi per
i quali sono raccolti. I dati dell’Interessato saranno trattati in base a quanto previsto nella
informativa privacy prodotti/applicazione consultabile dal nostro sito www.vimar.com sezione
legal (Privacy Policy Prodotti - Applicazioni - Vimar energia positiva).
Ricordiamo che, in base a quanto previsto dal Regolamento UE 2016/679 in materia di tutela
dei dati personali, è responsabilità dell’utilizzatore, in qualità di titolare del trattamento dei dati
raccolti durante l’utilizzo del prodotto, tutelare e adottare delle misure di sicurezza idonee ad
evitare la perdita dei dati personali memorizzati e registrati.
Nel caso in cui i prodotti riprendano spazi pubblici, non solo la proprietà privata, dovrà essere
apposta, in modo visibile, l’informativa di ‘area videosorvegliata’ prevista dalla normativa
privacy e riportata nel sito del Garante della Privacy.
Le immagini potranno essere memorizzate per un periodo di 24 ore no ad un massimo di 72
ore nei casi previsti nel Provvedimento del Garante della Privacy in materia di videosorveglianza
(8 aprile 2010).
Inoltre, l’utilizzatore dovrà garantire e vericare la titolarità e la custodia delle proprie password
e dei relativi codici di accesso alle risorse web. L’Interessato al momento della richiesta di
intervento al Centro Assistenza Vimar, per poter consentire le attività di assistenza, deve fornire
la password di accesso al sistema. La fornitura della stessa è considerata come consenso al
trattamento. Ogni Interessato sarà responsabile e dovrà modicare la password di accesso
al proprio sistema a seguito di ogni intervento svolto da parte del Centro Assistenza Vimar.’
As required by Regulation (EU) 2016/679 on the protection of personal data, Vimar S.p.A.
guarantees that the electronic processing of data minimises the use of personal and other
identication information, which is only processed to the extent strictly necessary in order to
achieve the purposes for which it was collected. The personal information of the Data Subject
is processed in accordance with the product/application privacy policy available on our website
www.vimar.com in the legal section (Product - App Privacy Policy - Vimar energia positiva).
Please remember that, pursuant to Regulation (EU) 2016/679 on the protection of personal
data, the user is the controller of processing for the data collected during use of the products
and, as such, is responsible for adopting suitable security measures that protect the personal
data recorded and stored, and avoid its loss.
Should the products monitor public areas and not just private property, it will be necessary
to display - in a visible manner - the information about the ‘area under video surveillance’
envisaged in the privacy policy and specied on the website of the Italian Data Protection
Authority (Garante).
Images may be stored for 24 hours, and for up to 72 hours in the cases envisaged in the
video surveillance measures issued by the Italian Data Protection Authority on 8 April 2010.
In addition, the user must guarantee safe possession of and control over its passwords and the
related access codes to its web resources. The Data Subject must provide the password for
access to its system when requesting help from the Vimar Support Centre, so that the related
support can be provided. Provision of the password represents consent for processing. Each
Data Subject is responsible for changing the password for access to its system on completion
of the work carried out by the Vimar Support Centre.’
