Vincent Sv-226mkii User manual

Vincent

SV-226MKII

Hybrid-Stereovollverstärker

Integrated Hybrid Stereo Amplifier

Amplificateur hybride intégré stéréo

Bedienungsanleitung deutsch

Instructions for use english

Manuel d‘utilisation français

Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Sicherheitshinweise 4

Weitere Hinweise 5

Lieferumfang 6

Beschreibung des Gerätes 6

Fernbedienung 9

Installation 11

Bedienung des Gerätes 17

Weitere Tipps 19

Fehlersuche 20

Technische Daten 22

Lexikon/Wissenswertes 23

Safety guidelines 24

Other instructions 25

Included in delivery 26

Description of the appliance 26

Remote control 29

Installation 31

Operating the appliance 37

Tips 39

Search for errors 40

Technical Specifications 42

Glossary 43

Consignes de sécurité 44

Autres consignes 45

Contenu de la livraison 46

Description de l'appareil 46

Télécommande 49

Installation 51

Utilisation de l'appareil 57

Conseils 59

Résolution de problèmes 60

Caractéristiques techniques 62

Glossaire 63

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entscheidung für dieses hochwertige Audio-

Produkt, das Ihrem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen.

Auch wenn Sie verständlicherweise sofort beginnen wollen, das Gerät zu verwenden, lesen Sie bitte vor

dem Aufstellen und Anschließen dieses Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und

der optimalen Nutzung des Gerätes in Ihrem System helfen, selbst wenn dieses durch Ihren Fachhändler

installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erscheinen mögen.

Um Ihnen verwendete Fachbegriffe zu erläutern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuel-

len Fragen steht Ihnen Ihr Fachhändler gern zur Verfügung, er ist auch Ihr Ansprechpartner im Fall der

Garantie-Inanspruchnahme oder für Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall

interessiert daran, dass Sie ihm Ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unserem / Ihrem Produkt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

we thank you for the confidence you prove in purchasing our product. It will match your high demands

towards sound and manufacturing quality. Though it is understandable that you want to plug and play

this product instantaneously, we encourage you to read this manual carefully before installation.

It will help you in handling and operating this machine in your system and obtaining the best possible

performance, even if it was installed by your dealer.

Please follow the security precautions, though some of those things may seem obvious.

In the appendix to this manual you will find a glossary explaining some established technical terms.

If there are open questions your audio specialist dealer will help you. He also represents your contact

person in case of needed warranty service or repairs after the warranty period and is interested to hear

from your experiences with Vincent products.

We wish you plenty of joy with your / our product,

your Vincent-Team

Cher client,

nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité.

Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Même si l'on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions

de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et uti-

liser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par votre revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.

Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.

Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en

cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos

expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Votre équipe Vincent

english

français

deutsch

Vincent

SICHERHEITSHINWEISE

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt.

Es entspricht allen festgelegten internationalen Sicherheitsstandards.

Trotzdem sollten folgende Hinweise vollständig gelesen und beachtet

werden, um eine Gefährdung zu vermeiden:

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese des-

halb nur auf eine dafür geeignete, stabile

Unterlage. Um das Klangpotential Ihres Systems

optimal auszunutzen, empfehlen wir, die Geräte

auf Vincent Racks zu platzieren und nicht aufein-

ander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der euro-

päischen Richtlinie 2002/96/EC festgelegten

Bestimmungen, deren gesetzliche Umsetzung in

Deutschland durch das Elektro- und Elektronik-

geräte-Gesetz (ElektroG) geregelt ist. Dies ist

durch das Symbol eines durchgestrichenen Abfall-

eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektro-

nik-Altgeräte müssen getrennt vom Hausmüll über

dafür staatlich vorgesehene Stellen entsorgt wer-

den. Damit vermeiden Sie Umweltschäden und

helfen mit, die Hersteller zur Produktion von lang-

lebigen oder wieder verwendbaren Produkten zu

motivieren. Weitere Informationen zur Entsorgung

des alten Gerätes erhalten Sie bei der Stadtver-

waltung, dem Entsorgungsamt oder dem Ge-

schäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richt-

linien zur Erlangung des CE-Zeichens und ent-

spricht damit den Anforderungen an elektrische

und elektronische Geräte (EMV-Richtlinien,

Sicherheitsrichtlinien und den Richtlinien für

Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Böer. Es ist ein Produkt der Sintron

Vertriebs

GmbH, 76473 Iffezheim und darf ohne

ausdrückliche

und schriftliche Genehmigung weder

komplett noch auszugsweise kopiert oder verteilt

werden.

Reinigen

Ziehen Sie vor dem Reinigen der Außen-

flächen des Produkts den Netzstecker. Verwenden

Sie möglichst ein weiches, flusenfreies, angefeuch-

tetes Tuch. Verzichten Sie auf Scheuermittel,

Lösungsmittel, Verdünner, entzündliche Chemika-

lien, Polituren und andere Reinigungsprodukte,

die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Ver-

wendung von Batterien im Kapitel „Fernbedienung“.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Be-

nutzer bei unsachgemäßer Behandlung gefährlich

werden. Überlassen Sie die Wartung qualifiziertem

Fachpersonal. Das Produkt ist nur für den Anschluss

an 230Volt/50Hz Wechselspannung, für Schutz-

kontaktsteckdosen und die Verwendung in geschlos-

senen Räumen zugelassen. Durch Veränderungen

im Gerät oder an der Seriennummer erlischt der

Garantieanspruch. Lassen Sie die Gerätesicherung

nach einem Fehlerfall nur von Fachpersonal durch

ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am

Netzkabel, wenn Sie die Verbindung zum Strom-

netz trennen wollen. Stellen Sie sicher, dass beim

Aufstellen des Gerätes das Netzkabel nicht ge-

quetscht, extrem gebogen oder durch scharfe

Kanten beschädigt wird. Fassen Sie das Netzkabel

nicht mit nassen oder feuchten Händen an.

Verwenden Sie das im Lieferumfang enthaltene oder

andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jedes Mal aus,

bevor Sie andere Komponenten bzw. Lautsprecher

anschließen oder entfernen, es vom Stromnetz tren-

nen bzw. daran anschließen, es längere Zeit nicht

benutzen oder dessen Oberfläche reinigen wollen.

Warten Sie danach bei Vollverstärkern, Endstufen

und Receivern ca. eine Minute, bevor Sie Kabelver-

bindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren

Benutzer gefährlich und unbedingt zu vermeiden.

Achten Sie darauf, dass weder Flüssigkeiten noch

Objekte in das Gerät gelangen (Lüftungsschlitze etc.).

Es muss sofort vom Stromnetz getrennt und vom

Fachmann untersucht werden, falls dies geschehen

ist. Setzen Sie das Gerät nie hohen Temperaturen

(Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Alle Verstärker erzeugen konstruktionsbe-

dingt Wärme. Achten Sie darauf, dass um das

Gerät ein Abstand von 5 cm frei bleibt und die Um-

gebungsluft zirkulieren kann (keine Aufstellung in

geschlossenen Schränken). Lüftungsöffnungen dür-

fen nicht verdeckt werden.

Lautstärke

Die maximal erträgliche Lautstärke wird stets

weit unterhalb der maximal möglichen Einstellung am

Verstärker erreicht. Gehen Sie deshalb vorsichtig mit

der Lautstärkeeinstellung um, damit Hörschäden vermie-

den werden. Damit Sie sich nicht unbeabsichtigt hoher

Lautstärke aussetzen, stellen Sie vor dem Wechsel des

Eingangskanals stets einen niedrigen Wert ein.

OFF

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Vincent ist ein eingetragenes Warenzeichen der

Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Wei-

terentwicklung seiner Produkte. Deshalb bleiben Ände-

rungen an Design und technischer Konstruktion des

Gerätes, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Infor-

mationscharakter. Er kann jederzeit ohne vorherige

Ankündigung geändert werden und stellt keine

Verpflichtung seitens des Markeninhabers dar. Dieser

übernimmt keinerlei Verantwortung oder Haftung für

Fehler oder Ungenauigkeiten, die möglicherweise in

dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ihnen ausdrücklich, nach Möglichkeit

die Originalverpackung für spätere Transportzwecke

aufzubewahren. Transportschäden treten bei unge-

eignet verpackten HiFi-Geräten häufig auf. Dadurch,

dass die Originalverpackung exakt zum Gerät passt,

wird das Risiko einer Beschädigung während eines

notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie darauf hin, dass im Gerät

gefährliche Spannungen vorhanden sind,

die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf be-

sonders wichtige Hinweise bezüglich

Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche

Informationen und Hinweise für den

Umgang mit dem Gerät.

WEITERE HINWEISE

Diese Anleitung gilt für die Geräte ab Seriennummer:

V1506S001S-060S (Ausführung silber) und

V1506S001B-050B (Ausführung schwarz)

Vincent

LIEFERUMFANG

BESCHREIBUNG DES GERÄTES

Bitte prüfen Sie den Inhalt der Verpackung, diese sollte zusätzlich zum

Gerät folgendes Zubehör enthalten:

• 1 Fernbedienung SRC-1

• 2 Batterien vom Typ AAA (LR3)

• 1 Netzkabel

• dieses Handbuch

Obwohl die Entwicklung stetig in Richtung digita-

ler Tonformate und mehrkanaliger Audio-Video-

Systeme geht, erfreuen sich hochwertige Stereo-

anlagen weiterhin großer Beliebtheit. Manch einer

schreckt auch vor der Installation allzu aufwändi-

ger Mehrkanalsysteme zurück und genießt DVD-

Filme in Stereo. Manche Musikliebhaber möchten

nicht auf Raumklangsysteme umsteigen, weil High-

End-Stereo-Quellen in manchen Surroundsystemen

nicht ihr gesamtes Klangpotential entfalten können.

Auch dann, wenn eine Platz sparende Zweitan-

lage nicht zusätzlich an Klangqualität sparen soll,

werden Stereovollverstärker bevorzugt.

Der SV-226MKII ist ein fernbedienbarer Stereo-

Vollverstärker. Er wurde als der bestausgestattete

Hybrid-Vollverstärker ins Programm von Vincent

genommen. Das Hauptaugenmerk wurde aber auf

die Verstärker-Schaltungstechnik gelegt, welche

1. INPUT:

Drehknopf für die Eingangswahl

Hiermit kann eine der sechs Eingangsquellen

des Verstärkers zur Wiedergabe ausgewählt

werden. Die dem ausgewählten Eingang

zugeordnete LED oberhalb des Drehknopfes

leuchtet, solange der Verstärker eingeschaltet

bleibt und nicht stummgeschaltet ist.

2. Infrarot-Empfänger für die Fernbe-

dienung

3. VOLUME: Lautstärkedrehknopf

Hiermit kann die Lautstärke des Systems

erhöht oder verringert werden.

4. SPEAKERS: Lautsprecherumschalter

Mit diesem Umschalter können die Laut-

sprecherausgänge A und B ein- und abge-

schaltet werden.

5. TONE:

Klangregelung ein-/ausschalten

Umgehung (Bypass) der Klangregelung, welche

an den Drehknöpfen BASS und TREBLE ein-

gestellt wurde.

6. BASS: Tiefenregler

Zur Einstellung der Bassanteile des Klangs.

7. POWER: Netzschalter

Schaltet das Gerät ein und aus, das Gerät ist

im ausgeschalteten Zustand vom Netz

getrennt. Im eingeschalteten Zustand wird an

den Ausgängen „POWER CONTROL“ (17)

das Einschaltsignal ausgegeben.

8. TREBLE: Höhenregler

Zur Einstellung der Höhenanteile des Klangs.

9. LOUD: Loudness-Schaltung

Dieser Knopf aktiviert und deaktiviert eine

Klangkorrektur für niedrige Lautstärkebereiche.

10.PHONES: Kopfhöreranschluss

An diese 6,3 mm Klinkenbuchse kann ein

Kopfhörer mit einer Impedanz von mindestens

32Ωangeschlossen werden. Die Lautsprecher-

ausgänge werden durch das Einstecken eines

Kopfhörers abgeschaltet. Die Lautstärke des

Kopfhörers kann danach mit dem Knopf

„VOLUME“ (3)(20) verändert werden.

Vor dem Einstecken eines Kopfhörers sollte

vorsichtshalber die Lautstärke an diesem

Knopf reduziert werden.

die Vorzüge von Transistorverstärkern und Röh-

renverstärkern verbindet und wieder Maßstäbe

setzt. Das Gerät besitzt genug Leistung, um auch

zwei Paare gängiger Lautsprechermodelle antrei-

ben und kontrollieren zu können. Weitere

Ausstattungsmerkmale sind die Einschaltsteuerung

weiterer Geräte (Power Control), ein Kopf-

hörerausgang, abschaltbare Klangregler, Loud-

ness-Funktion, Fernbedienbarkeit und ein Um-

schalter für die beiden Lautsprecherpaare. Höch-

ste Verarbeitungsqualität und ein hervorragendes

Preis-Leistungs-Verhältnis sind selbstverständlich.

Dieser Verstärker ist der ideale Partner für DVD-

Player, CD-Player, Tuner, Kopfhörerverstärker und

Lautsprecher von Vincent. Zusammen mit den HiFi-

Möbeln und Lautsprecherkabeln des Sortiments

kann ein perfekt harmonierendes System aufge-

baut werden.

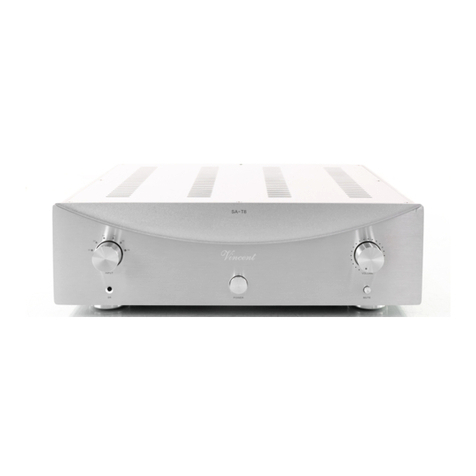

VORDERANSICHT

84 6

1 3

10795 2

S6 S5 S4 S3 S2 S1

INPUT

Vincent

11. INPUT:

Eingangsanschlüsse

Hier können bis zu sechs Quellgeräte mit

Stereoton-Hochpegelausgang angeschlossen

werden.

12. SPEAKER A/B:

Lautsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen

zum Anschluss zweier Lautsprecherpaare.

Es können Lautsprecherkabel mit 4 mm

Bananensteckern verwendet werden.

13. REC OUT:

Aufnahmeausgang

Schließen Sie hier, wenn gewünscht, z.B. ein

Aufnahmegerät an. Das Stereo-Signal dieses

Ausgangs ist mit dem Ausgangssignal der

momentan gewählten Quelle an einem der

„INPUT“-Anschlüsse identisch und unabhän-

gig von Lautstärkeregelung (3)(20), Klang-

regelung (5)(6)(8), Loudness (9), der Ein-

stellung am Lautsprecherumschalter (4) sowie

dem Einstecken eines Kopfhörers (10).

14. PRE OUT:

Vorverstärkerausgang

Über diesen Ausgang kann, wenn gewünscht,

das vorverstärkte Stereo-Tonsignal der

momentan gewählten Quelle an zwei zusätz-

liche Endstufenkanäle oder einen aktiven

Subwoofer weitergegeben werden. Das Aus-

gangssignal ist unabhängig von der Einstel-

lung am Lautsprecherumschalter (4) sowie

dem Einstecken eines Kopfhörers (10).

15. AC 220-240V:

Netzbuchse

Bringen Sie hier das Netzkabel an und

verbinden Sie es mit der Stromversorgung.

16. FUSE:

Sicherungshalter

Dieses kleine Kunststoff-Gehäuse beinhaltet

die Gerätesicherung. Beachten Sie dazu die

Sicherheitshinweise.

17. POWER CONTROL (12V)

Über diese Klinkenbuchsen (3,5 mm) werden

die Signale zur Einschaltsteuerung (Trigger)

ausgegeben.

RÜCKANSICHT

Richten Sie die Fernbedienung mit deren Vorder-

seite direkt auf die Gerätefront, zwischen Fern-

bedienung und Gerät dürfen sich keine Gegen-

stände befinden.

Der Abstand zwischen Fernbedienung und Gerät

sollte nicht mehr als 7 m betragen, außerhalb die-

ser Reichweite nimmt die Zuverlässigkeit der

Fernbedienung ab.

Verwenden Sie ausschließlich

Mikrozellen der Größe AAA (LR3)

FERNBEDIENUNG

Wechsel/Einlegen der Batterien:

Öffnen und entfernen Sie den

Batteriefachdeckel der Fernbedienung, indem Sie

ihn mit kräftigem Zug an der Lasche am Rand der

Fernbedienung anheben. Der Batteriefachdeckel

wird magnetisch gehalten, die Schrauben müssen

nicht gelöst werden!

b) Entfernen Sie gegebenenfalls verbrauchte Bat-

terien und legen Sie die neuwertigen Zellen, wie

im Batteriefach schematisch dargestellt, richtig ein.

c) Schließen Sie das Batteriefach

der Fernbedienung.

BATTERIEN

Achten Sie darauf dass Sie die Fernbedienung

nicht schräg auf das Gerät richten, außerhalb

eines Winkels von ±30° zur Mittelachse reagiert

das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie beide Batterien wenn der Abstand

zum Gerät in dem die Fernbedienung benutzt wer-

den kann, sich verringert.

Verwendung der Batterien

Eine unsachgemäße Handhabung der Batterien

kann ein Auslaufen der Batteriesäure oder im

Extremfall sogar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrek-

ten Polarität eingelegt werden, wie dies im Innern

des Batteriegehäuses angezeigt ist.

Verwenden Sie neue und verbrauchte Batterien

nicht gemeinsam, um die Batterielebensdauer voll

auszuschöpfen. Achten Sie darauf, nur Batterien

gleichen Typs einzulegen.

Einige Batterien sind aufladbar, andere jedoch

nicht. Beachten Sie die Vorsichtshinweise und

Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbe-

dienung längere Zeit nicht benutzt wird.

Verbrauchte Batterien sind aus Gründen des

Umweltschutzes entsprechend der örtlichen Um-

weltschutzbestimmungen zu entsorgen und nicht in

den Hausmüll zu geben.

Alt Neu

13 14 15 16

Vincent

1110

Vincent

TASTEN DER FERNBEDIENUNG

18. MUTE:

Taste für die Stummschaltung

Schaltet die Lautsprecher, die Ausgangs-

signale von Vorverstärkerausgang „PRE OUT“

(14) und Aufnahmeausgang „REC OUT“ (13),

sowie den Kopfhörer (10 )ab.

19. Eingangswahltasten

Dienen der Auswahl des Eingangsgerätes, das

Sie hören möchten.

20. VOLUME



und VOLUME



Lautstärketasten

Verändern Sie hiermit die Lautstärke des

Systems. Auch die Signale des Vorverstärker-

ausgangs „PRE OUT“ (14) und des Kopf-

hörers (10) werden dadurch beeinflusst.

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Bringen Sie erst zuletzt das

Netzkabel an und verbinden es mit der Steckdose. Zwei Lautsprecher, ein oder mehrerer Quellgeräte sowie

das Netzkabel sind in jedem Fall anzuschließen. Die Kabel für die Einschaltsteuerung, zum Aufnahmegerät

oder zu einer weiteren Stereo-Endstufe müssen nur angeschlossen werden, wenn sie benötigt werden.

INSTALLATION

Entfernen der Schutzkappen

Vor der ersten Installation müssen von

allen verwendeten Anschlüssen an der

Geräterückseite die Kunststoff-

Schutzkappen entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind

mechanisch identische Cinch-Buchsen vorhanden.

Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analogen Eingänge für

rechts und links nicht zu vertauschen. Häufig sind

deren Cinch-Anschlüsse folgendermaßen farblich

markiert: Rot für den rechten Kanal, schwarz oder

weiß für den linken Kanal.

Lautsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautsprecher-

kabel zu verwenden, anstatt die Innenleiter (Litze)

der Kabel direkt anzuklemmen. Bananenstecker oder

Kabelschuhe bieten höhere Sicherheit gegen Kurz-

schlüsse und Beschädigung der Lautsprecher oder

des Verstärkers.

1 2

OUTPUT

ZUR BESONDEREN BEACHTUNG

Sorgen Sie dafür, dass blanke Lautsprecherdrähte

sich niemals gegenseitig oder das Metall der

Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und

negativen Lautsprecherdrähte. Vertauschter Anschluss

macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Lautsprecher mit einer Nenn-

impedanz von mindestens 4Ω.

Kabel- und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen

fest sitzen. Unzureichende Anschlüsse können Stör-

geräusche, Ausfälle und Fehlfunktionen verursachen.

Um das Klangpotential der Komponenten voll aus-

zuschöpfen, sollten nur hochwertige Lautsprecher-

und Verbindungskabel, beispielsweise Vincent

Kabel, verwendet werden. Bevorzugen Sie ge-

schirmte Audio-Kabel. Ihr Fachhändler wird Sie

gern diesbezüglich beraten.

- Falsch - - Richtig -

Vincent

1312

Vincent

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „INPUT“ (11) dieses Verstärkers. Meist

sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT“, „AUDIO OUT“ oder „FRONT OUT“ mar-

kiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren

Bedienungsanleitungen.

An die Cinch-Buchsen „REC OUT“ (13) auf der Rückseite des Gerätes können Sie, wenn gewünscht, ein

Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.ä.) oder ein anderes Gerät, das den unver-

änderten, fest eingestellten Stereo-Ausgangspegel (Line-Pegel) der momentan am Verstärker (11) gewähl-

ten Signalquelle erhalten soll, anschließen. Der Ausgangspegel ist unabhängig von Lautstärkeeinstellung,

Loudness, Klangregelung (BASS, TREBLE, TONE), der Einstellung am Lautsprecherumschalter (4) sowie

dem Einstecken eines Kopfhörers (10).

Verbinden Sie dazu diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang („LINE IN“, „TAPE

IN“ oder „REC IN“) des Aufnahmegerätes. Beachten Sie bitte, dass einige Aufnahmegeräte einen stören-

den Einfluss auf das jeweilige Audiosignal haben können. Manche Aufnahmegeräte haben eine eher

niedrige Eingangsimpedanz, welche die Eingangssignalspannung geringfügig verfälschen kann. Für

maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den „REC“-Buchsen nur so lange anzu-

schließen, wie Sie Aufnahmen durchführen.

Es können bis zu sechs Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den

Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleingänge mit Cinch-Buchsen.

Sie haben eine identische Funktion, sie unterscheiden sich lediglich durch die Beschriftung.

Zur Verwendung eines Plattenspielers benötigen Sie eine so genannte Phono-Vorstufe (auch

Entzerrer-Vorstufe genannt), die im Signalweg zwischen Plattenspieler und einem der

Hochpegeleingänge installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese

Vorstufe und können direkt angeschlossen werden. Weitere Informationen erhalten Sie in der

Bedienungsanleitung dieses Gerätes.

Oftmals lässt sich unter Zuhilfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen,

deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder

(DIN-Stecker, Klinkenstecker) angeschlossen werden.

ANSCHLUSS DER QUELLGERÄTE

ANSCHLUSS EINES AUFNAHMEGERÄTES

Die Buchsen „PRE OUT“ (14) benötigen Sie nur dann, wenn Sie separate Endverstärker für die Versorgung

zusätzlicher Lautsprecher verwenden wollen. Dies kann sinnvoll sein, wenn zwei weitere Lautsprecher für

Stereo-Musikwiedergabe, eventuell auch in einem anderen Raum, verwendet werden sollen. Diese Laut-

sprecher werden dann an die Ausgänge zusätzlicher Endverstärker angeschlossen. Die Ausgangs-

anschlüsse „PRE OUT“ (14) der SV-226MKII werden mit den Eingangsanschlüssen der Endstufe(n),

welche meist mit „INPUT“, „POWER AMP IN“ oder „MAIN INPUT“ beschriftet sind, verbunden.

Anstelle des hier gezeigten Stereo-Endverstärkers können ebenso zwei Mono-Endverstärker eingesetzt wer-

den. Das Ausgangssignal ist unabhängig von der Einstellung am Lautsprecherumschalter (4) und dem

Einstecken eines Kopfhörers.

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem

Gebrauch alle einzeln aus- und einzuschalten, haben manche Hersteller die Geräte mit einer so genann-

ten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestattet.

Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um

diese verwenden zu können, müssen Kabelverbindungen direkt oder indirekt zwischen dem Verstärker

und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CON-

TROL“ bewirkt, dass jedes Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des

Verstärkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion

unterstützen, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im

Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschaltet sind. Als Verbindungskabel

finden zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die

Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel benötigt.

Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es meist, die in diesem Abschnitt beschrie-

benen Kabelverbindungen wegzulassen.

ANSCHLUSS ZWEIER ZUSÄTZLICHER

ENDSTUFENKANÄLE

KABELVERBINDUNGEN FÜR DIE

EINSCHALTSTEUERUNG (POWER CONTROL)

SV-226MKII

S6 S5 S4 S3 S2 S1

INPUT

CD-Player, Tuner, etc.

LINE OUT

Cinch-

Verbindung

SV-226MKII

z.B. Kassettenrecorder

LINE IN

Cinch-Verbindung

SV-226MKII

z.B.

Stereo-Endverstärker

Cinch-Verbindung

MAIN

INPUT

Vincent

ANSCHLUSS DER LAUTSPRECHER

An den Verstärker SV-226MKII können entweder ein Lautsprecherpaar (A) oder auch zwei

Lautsprecherpaare (A+B) angeschlossen werden. Beide Ausgänge bekommen dasselbe Stereosignal,

wenn sie aktiviert sind (4). Für jeden Lautsprecher finden Sie am Gerät zwei Lautsprecherklemmen (posi-

tiv + und negativ –), welche mit einer Seite eines Lautsprecherkabels verbunden werden. An jedem

Klemmenpaar finden Sie eine Beschriftung (R oder L), welche anzeigt, zu welcher Seite (rechts oder links)

das Klemmenpaar gehört. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist

markiert, welcher Anschluss zu welchem Pol (+ oder –) gehört. Hier wird das andere Ende des dem

Lautsprecher zugeordneten Lautsprecherkabels angeschlossen. Durch das Lautsprecherkabel müssen

jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit „+“ mar-

kierte Klemme am Verstärker muss zum mit „+“ markierten Anschluss des Lautsprechers führen. Die Skizze

zeigt die Anschlüsse bei Verwendung eines Lautsprecherpaares. Soll ein zweites Lautsprecherpaar ange-

schlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe („B“) mit den

zusätzlichen Lautsprechern verbunden.

Wird jeder Lautsprecher ganz normal mit einem doppeladrigen Lautsprecherkabel verbunden, so müssen

bei Lautsprechern mit Doppelanschluss (vier Lautsprecherklemmen) die (meist mit den Lautsprechern geliefer-

ten) Kontaktbrücken (meist kleine Metallplättchen oder kurze Kabelstückchen) jeweils zwischen den beiden

Klemmen gleicher Polung (z.B. beide mit „+“ beschriftete Klemmen) angebracht werden. Der mit „+“ und

„R“ markierte Anschluss des Verstärkers wird mit einem der mit „+“ markierten, gebrückten Anschlüsse des

rechten Lautsprechers verbunden. Der mit „–“ und „R“ markierte Anschluss des Verstärkers wird mit einem

der mit „–“ markierten, gebrückten Anschlüsse des rechten Lautsprechers verbunden. Für das Lautsprecher-

kabel zwischen den Anschlüssen des linken Lautsprechers ist die entsprechende Zuordnung zu wählen.

Wenn Sie konfektionierte Lautsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die

zwei Stecker eines jeden Lautsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden.

Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

SV-226MKII

Ein mit 6,3 mm Klinkenstecker ausgerüsteter Kopfhörer kann an die Kopfhörerbuchse „PHONES“ (10) an

der Vorderseite des Gerätes eingesteckt werden.

Dadurch werden die Lautsprecher abgeschaltet. Es können alle Kopfhörer mit einer Impedanz zwischen

32 Ohm und 600 Ohm verwendet werden. Ungeeignete Köpfhörer mit zu niedriger Impedanz können

den Verstärker beschädigen oder unerwartet eine so hohe Lautstärke produzieren, dass Ihr Gehör geschä-

digt werden kann. Vor dem Einstecken sollte vorsichtshalber die Lautstärke am Drehknopf bzw. an den

Tasten „VOLUME“ (3)(20) reduziert werden.

Vincent

ANSCHLUSS EINES KOPFHÖRERS

Der SV-226MKII besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das

Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgeben. Zwei Geräte, welche

das Schaltsignal erhalten sollen, können direkt an den beiden „POWER CONTROL“-Ausgängen (17)

angeschlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden können, angeschlos-

sen, so ist es notwendig, die Steuerverbindung zwischen Vorverstärker und weiteren zu steuernden

Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu diesem Zweck kann

an den meisten Geräten einer der beiden „POWER CONTROL“-Anschlüsse als Signaleingang und der

andere als Signalausgang verwendet werden. Auf diese Weise können theoretisch unendlich viele Geräte

mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte

durchzuschleifen und diese somit zu verketten, wird auch als „daisy chaining“ bezeichnet.

SV-226MKII

z.B. Endverstärker

Viele der Geräte, welche durch ein Schaltsignal gesteuert werden können (nicht Vorverstärker

oder Vollverstärker), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang

gekennzeichnet sind. In diesem Fall kann einer der beiden beliebig gewählt werden.

„POWER CONTROL“-Anschlüsse von Vor- oder Vollverstärkern dürfen niemals untereinander

verbunden werden! An alle anderen Geräte darf direkt oder indirekt nur ein Vor- oder

Vollverstärker über „POWER CONTROL“-Verbindung angeschlossen sein!

SV-226MKII

Vincent

1716

Vincent

Aktion Taste(n) Beschreibung

Ein- und Ausschalten POWER (7)

Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der

Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt.

Das Gerät besitzt keine Funktion der Betriebsbereitschaft (Standby). Im

eingeschalteten Zustand leuchtet eine der LEDs am Eingangswahlknopf

(1). Vor dem Einschalten sollte vorsichtshalber die Lautstärkeeinstellung

des Verstärkers (3)(20) reduziert werden. Im eingeschalteten Zustand

wird das Signal für die Einschaltsteuerung „Power Control“ (17) ausge-

geben.

Eingangsquelle wählen

INPUT (1)

Eingangs-

wahltasten

(19)

Am Gerät: Wird der Knopf „INPUT“ im oder gegen den Uhrzeigersinn

gedreht, werden nacheinander alle Eingangskanäle ausgewählt und

dadurch zur Wiedergabe der an den entsprechenden Eingangsbuchsen

(11) angeschlossenen Geräte gewechselt.

An der Fernbedienung: Kurzes Betätigen der Taste für den gewünschten

Eingangskanal (z.B. „S1“) wechselt auf die Wiedergabe des dort ange-

schlossenen Gerätes.

Die jeweils leuchtende LED über dem Eingangswahlknopf „INPUT“

zeigt an, welche Quelle momentan ausgewählt ist. Vor dem Umschalten

des Eingangskanals sollte vorsichtshalber die Lautstärke (3)(20)

reduziert werden!

Lautstärke des Systems

verändern

VOLUME (3)

VOLUME





(20)

Am Gerät: Drehen Sie den Drehknopf „VOLUME“ im Uhrzeigersinn um

die Lautstärke zu erhöhen, und im Gegenuhrzeigersinn, um die

Lautstärke zu verringern.

An der Fernbedienung: Halten Sie die Taste „VOLUME



” gedrückt,

um die Lautstärke zu erhöhen. Verwenden Sie „VOLUME



”, um diese

zu verringern.

Die Lautstärkeeinstellung wirkt sich auf das Signal der Lautsprecher und

des Ausgangs „PRE OUT“ (14) aus. Das Signal des Ausgangs „REC

OUT“ (13) bleibt davon unbeeinflusst. Wenn ein Kopfhörer an der

Gerätevorderseite eingesteckt ist, wirkt die Lautstärkeregelung nicht

mehr auf die Lautsprecher, sondern auf diesen Kopfhörer.

Lautsprecher und

Vorstufenausgang

stummschalten

MUTE (18)

Die Stummschaltung kann nur mit der Fernbedienungstaste betätigt

werden. Sie schaltet die Lautsprecher, den Vorverstärkerausgang

„PRE OUT“ (14) sowie den Kopfhörer und den Aufnahmeausgang

„REC OUT“ (13) ab. Durch erneutes Betätigen wird die ursprünglich

eingestellte Lautstärke wiederhergestellt.

Höhenanteile des

Klangs verändern TREBLE (8)

Mit dem Drehregler „TREBLE“ an der Gerätevorderseite beeinflussen Sie

den Anteil der höheren Töne des Klangbilds. Drehung im Uhrzeigersinn

verstärkt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn

verringert die Intensität. Die Einstellung wird nur wirksam, wenn der

„TONE“-Knopf (5) gedrückt ist. Die Klangregelung wirkt sich auf das

Signal der Lautsprecher und des Ausgangs „PRE OUT“ (14) aus.

Das Signal des Ausgangs „REC OUT“ (13) bleibt davon unbeeinflusst.

BEDIENUNG DES GERÄTES

Wenn Sie zwei Lautsprecherpaare (A und B) anschließen möchten, müssen alle verwendeten

Lautsprecher eine Nennimpedanz von mindestens 8Ωaufweisen. Wird der Verstärker nur mit

einem Lautsprecherpaar (A oder B) betrieben, können alle Lautsprechertypen mit einer Nenn-

impedanz von mindestens 4Ωangeschlossen werden.

Achten Sie auf die richtige Polung der Lautsprecherkabelanschlüsse. Der positive Kontakt ist meist

rot und oft mit „+“ markiert. Die markierte Leitung des Lautsprecherkabels muss mit dem positiven

Anschluss verbunden werden.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und

Frequenz sind auf der Geräterückseite neben der Netzbuchse abzulesen. Wenn die Stromversorgung

geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an

der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenuhrzeigersinn

gelöst, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden.

Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von

den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

Wenn an das Lautsprecherkabel keine Steckverbinder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes

Stück der Isolierung von jedem Endstück des Lautsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse

zu vermeiden. Drehen Sie den Knopf der Lautsprecherklemme im Gegenuhrzeigersinn, um ihn zu lösen und führen

Sie das blanke Drahtende in das nun freiliegende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn,

um den Draht in der Lautsprecherklemme festzuklemmen. Achten Sie darauf, dass die Verschraubung fest ist.

Eine Besonderheit dieses Verstärkers ist die Möglichkeit, zwei Lautsprecherpaare anzuschließen und mit-

tels eines Umschalters an der Vorderseite (4) einzeln ein- oder auszuschalten. Dies kann dazu verwendet

werden, die Musikwiedergabe an den beiden Orten, an denen die Lautsprecherpaare aufgestellt sind, in

beliebiger Kombination (nur A, nur B, A und B gemeinsam oder beide abgeschaltet) zu aktivieren und zu

deaktivieren, ohne die Lautsprecherkabel abziehen zu müssen.

Vincent

1918

Vincent

Einspielzeit/Aufwärmen

Ihre Audio-Geräte benötigen eine gewisse Zeit bis

sie ihre klangliche Höchstleistung erreichen.

Dieser Zeitraum ist für die verschiedenen Kompo-

nenten Ihres Systems sehr unterschiedlich. Bessere

und gleichförmigere Leistung erhalten Sie wäh-

rend der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte können im Verbund mit dem

Verstärker zu einem über die Lautsprecher hörba-

ren Brummgeräusch führen, dessen Lautstärke sich

mit dem Lautstärkeregler beeinflussen lässt. Dies ist

kein Hinweis auf einen Mangel eines Ihrer Audio-

Produkte, muss aber durch entsprechende Maß-

nahmen verhindert werden. Generell kann jedes

an den Verstärker angeschlossene, ebenfalls netz-

betriebene und mit dem Schutzleiter des Stromnet-

zes verbundene Gerät dieses Problem hervorrufen.

Dieses Phänomen wird erfahrungsgemäß entwe-

der durch den Antennenanschluss des Tuners bzw.

Fernsehers oder in Verbindung mit Personalcom

pu-

tern, elektrostatischen Lautsprechern, Subwoofern,

Plattenspielern oder Kopfhörerverstärkern hervor-

gerufen, sofern eine Audioverbindung zum

Verstärker besteht.

Eine weitere mögliche Quelle für Brummstörungen

stellt die elektromagnetische Einstrahlung des

Netzteiles anderer Geräte (z.B. Verstärker,

Receiver, CD-Player, Tuner usw.) auf das Tonab-

nehmersystem eines angeschlossenen Platten-

spielers dar. Solche Fehlerursachen kann man

leicht selbst ermitteln, indem man die Aufstellung

des Plattenspielers gegenüber den anderen

Geräten verändert.

Das Massepotential aller Signale ist in fast jedem

elektrischen Gerät an einem zentralen Punkt

zusammengefasst. Dort finden sie genau einmal

eine gemeinsame Verbindung. Sollte ein Schutz-

leiter vorhanden sein, hat er immer an einer stra-

tegisch günstigen Stelle eine unlösbare Ver-

bindung mit dem Gehäuse und beide werden

meist auch genau einmal am zentralen Masse-

punkt mit angeschlossen. So wird auch die

abschirmende Wirkung des Gehäuses erzeugt.

Manche Geräte besitzen einen Masse-Trenn-

schalter (GND SWITCH) an der Geräterückseite.

Wenn dieser eingeschaltet ist (sich in der Position

„ON“ befindet), sind Schutzleiter und Gehäuse

gemeinsam vom Massepunkt abkoppelt, die

Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche

nicht zu beseitigen, wird Ihnen Ihr Fachhändler

weiterhelfen.

WEITERE TIPPS

Aktion Taste(n) Beschreibung

Bassanteile des

Klangs verändern

BASS (6)

Mit dem Drehregler „BASS“ an der Gerätevorderseite beeinflussen Sie

den Anteil der tieferen Töne des Klangbilds. Drehung im Uhrzeigersinn

verstärkt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn

verringert die Intensität. Die Einstellung wird nur wirksam, wenn der

„TONE“-Knopf (5) gedrückt ist. Die Klangregelung wirkt sich auf das

Signal der Lautsprecher und des Ausgangs „PRE OUT“ (14) aus.

Das Signal des Ausgangs „REC OUT“ (13) bleibt davon unbeeinflusst.

Klangregelung

(BASS/TREBLE)

abschalten

TONE (5)

Soll der Klang nicht verändert werden, empfiehlt es sich, die Klangrege-

lung (BASS, TREBLE) mit diesem Knopf an der Gerätevorderseite abzu-

schalten. Wenn der Knopf gedrückt ist, ist die an den Klangreglern (6)(8)

eingestellte Klangbearbeitung wirksam. Wenn der Knopf nicht gedrückt

ist, werden die beiden Klangregler in der Vorstufe umgangen und die

Signale der Quelle werden durch den eingebauten Vorverstärker nicht

im Frequenzgehalt verändert. Die Klangregelung wirkt sich auf das

Signal der Lautsprecher und des Ausgangs „PRE OUT“ (14) aus.

Das Signal des Ausgangs „REC OUT“ (13) bleibt davon unbeeinflusst.

Klangbearbeitung für

niedrige Lautstärke

LOUD (5)

Die Loudness-Funktion wird mit diesem Knopf an der Gerätevorderseite

betätigt. Sie ist ein Leistungsmerkmal von Audio-Verstärkern, das es dem

Bediener ermöglicht, per Knopfdruck tiefe und hohe Frequenzen anzu-

heben. Die Loudness-Funktion korrigiert damit den Lautstärkeeindruck bei

niedriger Lautstärke. Dies ist notwendig, weil das menschliche Gehör bei

niedriger Lautstärke hohe und tiefe Frequenzanteile bei identischem

Schalldruck viel leiser wahrnimmt als die Mitten (Tonfrequenzen um

1 kHz). Diese Funktion sollte nur bei niedriger Lautstärke verwendet

werden. Sie hat keinen Einfluss auf das Signal des Ausgangs

„REC OUT“ (13).

Die Lautsprecherpaare

A und B einzeln

aktivieren oder

deaktivieren

SPEAKERS

(4)

Mit diesem Drehschalter können Sie die beiden Lautsprecherpaare

A und B in beliebiger Kombination ein- und ausschalten. Wenn der

Knopf auf „A“ eingestellt ist, bekommt nur das an den Anschlüssen

„SPEAKER A“ angeschlossene Lautsprecherpaar das Ausgangssignal.

Wurde der Knopf auf „B“ eingestellt, bekommt nur das an den

Anschlüssen „SPEAKER B“ angeschlossene Lautsprecherpaar das

Ausgangssignal. In der Schalterstellung „A+B“ werden beide Laut-

sprecherpaare parallel vom Verstärker versorgt. Im Schaltzustand

„OFF“ sind beide Lautsprecherpaare abgeschaltet. Im Gegensatz zur

Stummschaltung (MUTE) bleiben die Ausgangssignale des Vorverstärker-

ausgangs „PRE OUT“ (14) und des Aufnahmeausgangs „REC OUT“ (13)

aber in jedem dieser Fälle aktiv.

BEDIENUNG DES GERÄTES

Vincent

2120

Vincent

Symptom Mögliche Fehlerursache Abhilfe

Eines der Lautsprecherkabel ist nicht richtig an

den Verstärker angeschlossen oder defekt.

Prüfen und befestigen Sie die Lautsprecherkabel

an den Klemmen des Verstärkers und an den

Anschlüssen der Lautsprecher.

Schlechte

Tonqualität

Anschlüsse der Kabelverbindungen sind

lose, die Anschlüsse verschmutzt oder ein

Kabel defekt.

Die Klangeinstellungen an den Knöpfen

„TREBLE“ oder „BASS“ sind nicht richtig

gewählt.

Ein Plattenspieler wurde ohne zwischenge-

schaltete Phonovorstufe (Entzerrervorstufe) an

einen der Hochpegeleingänge angeschlossen.

Prüfen Sie die Audio-Anschlüsse.

Prüfen Sie die dort gewählten Einstellungen.

Schließen Sie eine Phonovorstufe im Signalweg

zwischen Plattenspieler und Verstärker an.

Über die

Fernbedienung

können keine

Funktionen ausge-

führt werden

Keine Batterien in das Handgerät eingelegt,

Batterien nicht richtig eingelegt oder

verbraucht.

Die Sichtlinie zwischen Fernbedienung und

Gerät ist versperrt, die Reichweite wurde

überschritten oder das Handgerät wurde aus

zu weit seitlicher Position betätigt.

Gerät nicht eingeschaltet.

Prüfen und ersetzen Sie ggf. die Batterien.

Versuchen Sie, die Fernbedienung nur bei

freier Sicht auf die Gerätefront, innerhalb

von 7m Entfernung und möglichst frontal

auf das Gerät zu richten.

Schalten Sie das Gerät ein.

Tiefton-Brummen

zu hören

Siehe Abschnitt „Netzbrummen“ im Kapitel „Weitere Tipps“.

FEHLERSUCHE

Symptom Mögliche Fehlerursache Abhilfe

Keine Funktion nach

Betätigung des

Netzschalters

Netzkabel nicht an eine betriebsbereite

Steckdose angeschlossen.

Netzkabel nicht fest in die Steckdose und

die Gerätebuchse gesteckt oder defekt.

Gerätesicherung oder Gerät defekt.

Stellen Sie eine Verbindung zu einer

funktionierenden Steckdose mit der

geeigneten Netzspannung her.

Prüfen Sie das Netzkabel, tauschen Sie es

gegebenenfalls gegen ein geeignetes Kalt-

gerätekabel aus und drücken Sie dessen

Stecker fest in die Steckdose und auf der

anderen Seite in die Netzbuchse des Gerätes.

Kontaktieren Sie Ihren Fachhändler.

Kein Ton

obwohl Gerät ein-

geschaltet und be-

triebsbereit ist

(eine der LEDs am

Eingangswahlknopf

(1) an der Geräte-

vorderseite leuchtet)

Das momentan eingestellte (1)(19)

Quellgerät gibt kein Signal aus.

Eine der Audio-Einstellungen eines ange-

schlossenen DVD-Players (analog/digital) ist

nicht richtig gewählt.

Ausgang des Quellgerätes nicht oder falsch

bzw. nicht mit dem gewünschten Eingangs-

anschluss des Verstärkers verbunden.

Falscher Eingangskanal am Verstärker gewählt.

Lautstärke (VOLUME) zu niedrig eingestellt.

Der Verstärker ist stummgeschaltet

(Mute-Funktion).

Ein Kopfhörer ist noch eingesteckt (10) und

deshalb sind die Lautsprecher abgeschaltet.

Am Drehknopf „SPEAKERS“ (4) wurden ange-

schlossene Lautsprecherpaare abgeschaltet.

Die Lautsprecherkabel sind nicht richtig mit

en Anschlussklemmen des Verstärkers ver-

bunden oder defekt.

Starten Sie die Wiedergabe der ange-

schlossenen Signalquelle.

Korrigieren Sie die Einstellungen im Setup

des Players.

Korrigieren Sie den Anschluss der

Signalquelle.

Korrigieren Sie die Eingangswahl (1)(19).

Erhöhen Sie vorsichtig die Lautstärke (3)(20).

Deaktivieren Sie die Stummschaltung

(Taste „MUTE“ (18)).

Ziehen Sie den Stecker des Kopfhörers aus

dem Gerät. Vorsichtshalber sollte vorher

die Lautstärke reduziert werden.

Bringen Sie diesen Drehknopf in eine für die

angeschlossenen Lautsprecher geeignete

Stellung (z.B. „A“ falls ein Paar Lautsprecher

an den Klemmen „SPEAKER A“ (12) ange-

schlossen sind.).

Prüfen und befestigen Sie die Lautsprecher-

kabel an den Klemmen des Verstärkers (12)

und an den Anschlüssen der Lautsprecher.

Ton-Wiedergabe

eines Kanals

funktioniert nicht

Das Quellgerät gibt nur auf einem Kanal

ein Signal aus.

Eines der Signalkabel zwischen Quellgerät und

Verstärker ist nicht fest eingesteckt oder defekt.

Prüfen Sie das Quellgerät, z.B. an einem

anderen Verstärker.

Prüfen und befestigen Sie diese Kabel.

FEHLERSUCHE

Vincent

2322

Vincent

Audio-Quellen/Audio-Quellgeräte

Komponenten Ihrer HiFi-Anlage und alle weiteren

Geräte, deren Ton Sie über das System hören möch-

ten und dazu an den Vor-, Vollverstärker oder Re-

ceiver anschließen. Dazu gehören CD-Player, DVD-

Player, Tuner (Radios), Kassettenspieler, DAT-Recor-

der, Personalcomputer, Schallplattenspieler, porta-

ble Audiogeräte und viele weitere.

Dynamik

Unterschied zwischen den leisesten und dem laute-

sten Tönen, die in Audio-Signalen (ohne Verzerrun-

gen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff für die kleinste Eingangsspannung, die bei

maximaler Lautstärkeeinstellung des Verstärkers die

maximale Ausgangsleistung bewirkt. Beispiele:

100 mV bis 500 mV (Millivolt) bei Hochpegelein-

gängen, 2 mV bis 5 mV am Phono-MM-Eingang

oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

LEXIKON/WISSENSWERTES

Pegel

Eine Art der Darstellung jeder physikalischen

Größe; gebräuchliches Maß für Signalspannungen

und Lautstärke. Wird in Dezibel (dB) angegeben.

Als Spannungen „auf Line-Pegel“ werden Signal-

spannungen unterhalb 1V bezeichnet, die als

Musik-Signale für Verstärker-Eingänge geeignet

sind. Eingänge des Verstärkers (in der Regel als

Cinch-Buchse ausgeführt), die für Signale des CD-

Players, Kassettenrecorders, DVD-Players usw. vor-

gesehen sind, werden auch als „Line-Level-Ein-

gänge“ oder „Hochpegel-Eingänge“ bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die

koaxialen Cinch-Steckverbindungen als Abkürzung

für „Radio Corporation of America“, den Namen

einer US-amerikanischen Firma. Sowohl Stecker als

auch verwendete Kabel bestehen aus einem stab-

förmigen Innenleiter und einem zylinderhüllenförmi-

gen Außenleiter. Damit lässt sich ein Mono-

Audiosignal oder ein Videosignal übertragen. Im

Vergleich mit der XLR-Steckverbindung wird diese

Verbindungsart auch „unsymmetrische Signalver-

bindung“ („unbalanced“) genannt.

Frequenzgang: 5 Hz - 50 kHz ±1 dB

Nennausgangsleistung 8 Ohm: 2 x 100 Watt

Nennausgangsleistung 4 Ohm: 2 x 200 Watt

Eingangsempfindlichkeit: 180 mV

Klirrfaktor: < 0,1% (1 kHz, 1 W)

Signal-Rausch-Abstand: > 90 dB

Eingangsimpedanz: 47 kOhm

Netzanschluss: 230 V/50 Hz

Eingänge: 6 x Cinch stereo

Ausgänge: 1x REC stereo Cinch, 1x PRE stereo Cinch,

2 x 3,5 mm Klinkenbuchse (Power Control),

1 x 6,3 mm Klinkenbuchse (Kopfhörer),

LS-Klemmen für 4 Lautsprecher

Maße (BxHxT): 430 x 150 x 435 mm

Gewicht: 20 kg

Farbe: schwarz/silber

Röhren der Eingangsstufe: 3 x 12AX7

TECHNISCHE DATEN

Vincent

2524

Vincent

SAFETY GUIDELINES

This appliance was produced under strict quality controls.

It complies with all established international safety standards.

Nonetheless, the following instructions should be fully read and

observed in order to prevent any hazard:

Setting up the appliance

How the system is set up has an effect on the

sound quality. Therefore only place it on a suitab-

le, stable surface. To make the most of your

system’s sound quality, we recommend placing the

equipment on Vincent racks and not putting them

on top of each other.

Old electronic equipment

This appliance is subject to the conditions set out

in the European Directive 2002/96/EC. This is

identified by the symbol of a crossed out waste bin

on the appliance.

What this means for you as a consumer: All old

electrical and electronic equipment that is no lon-

ger used must be disposed of separately from

domestic waste using places provided by the aut-

horities. By doing so you can prevent damage to

the environment and help to encourage manufac-

turers to produce more durable or reusable pro-

ducts. For further information about disposing

your old appliance, please consult your local aut-

hority, waste disposal agency or the shop where

you bought the product.

CE sign

This appliance complies with the current EU direc-

tives about attaining the CE mark and thus meets

the requirements for electrical and electronic

equipment (EMC regulations, regulations and

regulations for low voltage equipment).

Declarations

This document was written by Andreas Böer. It is

a product of Sintron Vertriebs GmbH, 76473

Iffezheim and may not be copied or distributed

partly or in full without express, written consent.

Vincent is a registered trademark of Sintron Vertriebs

GmbH, 76473 Iffezheim.

Cleaning

Pull out the plug before cleaning the outside of the

product. Whenever possible, use a soft, lint-free

cloth that has been dampened. Do not use abrasi-

ves, solvents, thinners, flammable chemicals, polis-

hes and other cleaning products that leave marks.

Batteries

Take note of the instructions for using batteries in

the chapter “Remote Control”.

Maintenance/Alterations

All equipment that is connected to the domestic

mains voltage can be dangerous to the user if not

handled properly. Leave maintenance work to

qualified professionals. The product is only per-

mitted for connection to AC 230Volt/50Hz, for

earthed sockets and use in enclosed areas.

Altering the product or manipulating its serial num-

ber voids the warranty. After a fault, leave the

appliance’s fuse to be replaced only by a profes-

sional with one of the same kind.

Power Cable Connection

Always pull the plug and never the power cable if

you want to disconnect the appliance from the

mains power. Make sure when setting up the

appliance that the power cable is not squashed,

severely bent or damaged by sharp edges.

Do not touch the power lead with wet or damp

hands. Use the power cable supplied or another

one from Vincent.

Switching Off

Switch the appliance off every time before you

connect or remove other components or loudspea-

kers, disconnect or connect it to the mains power,

leave it unused for a longer period or want to

clean its outside. On all amplifiers and receivers,

wait approx. 1 minute after this before disconnec-

ting or reconnecting the cable.

Moisture/Heat/Vibration

Contact of electrically operated equipment with

liquids, moisture, rain or water vapour is dange-

rous for such equipment and the user and must be

avoided without fail. Take care that no liquids or

objects get inside the appliance (ventilation slots

etc.). It must be disconnected from the mains power

immediately and examined by a professional if

this happens. Never expose the appliance to high

temperatures (direct sunshine) or strong vibration.

Heat Build-up

All amplifiers generate heat as part of their

design. Make sure that a gap of 5 cm remains

around the appliance and that the surrounding air

can circulate (do not install in enclosed cupbo-

ards). Vents must not be covered up.

Volume

The maximum tolerable volume is always reached

well below the maximum possible setting on the

amplifier. Be careful with the volume setting, there-

fore, in order to prevent damage to hearing. So that

you do not expose yourself to high volumes uninten-

tionally, always set to a low level before changing

the input channel.

OFF

Do not open the appliance! Risk of electric shock!

There are no parts in the appliance that require maintenance by the user.

OTHER INSTRUCTIONS

Vincent is a registered trademark of Sintron Vertriebs

GmbH, 76473 Iffezheim.

Vincent works continually to improve and develop

its products. Therefore, the appearance and techni-

cal design of the appliance are subject to changes,

as long as they are in the interest of progress.

The content of these instructions is for information

purposes only. It can be changed at any time wit-

hout prior notice and does not constitute any obli-

gation on the part of the trademark’s owner. The

latter assumes no responsibility or liability for

errors or inaccuracies, which may be included in

these operating instructions.

Storage of the packaging

We strongly recommend that you keep the original

packaging in case you need to transport the equip-

ment again at a later date. Transport damages are

mainly caused by improper packaging of the HiFi-

devices. Because the original packaging fits the

equipment accurately it will reduce the risk of

damage if transport is necessary.

Explanation of the symbols

The lightening bolt tells you that dange-

rous voltages are present in the applian-

ce, which can cause an electric shock.

This symbol brings your attention to par-

ticularly important information regarding

operation and maintenance.

This symbol identifies useful information

and advice about how to handle the

appliance.

This manual is valid for all appliances

SV-226MKII that have been produced after

the devices with the serial numbers

V1506S001S-060S (silver) and

V1506S001B-050B (black).

Vincent

2726

Vincent

INCLUDED IN DELIVERY

DESCRIPTION OF THE APPLIANCE

Please check the contents of the packaging, which in addition to the

appliance should contain the following accessories:

• 1 power cable

• 1 remote control SRC-1

• 2 AAA (LR3) batteries

• this manual

Despite the fact that development is constantly

moving in the direction of digital audio format and

towards audio video systems with an increasing

number of channels, high quality stereo systems

still enjoy a large degree of popularity. Some users

are put off by the installation of complex multi-

channel systems and enjoy viewing DVD films in

stereo. Other music enthusiasts do not want to

switch to a surround sound system because that

will never reach the sound quality of an equally pri-

zed High-End stereo system. Especially if a space-

saving second audio system at home should not

also save on sound quality, stereo integrated

amplifiers are preferred.

The SV-226MKII is a remote-controlled stereo inte-

grated amplifier. It has been included in Vincent’s

range as the best-equipped hybrid integrated

1. INPUT: Input Selector

One of the six audio sources connected to the

amplifier inputs can be selected for playback

here. The LED above the dial associated with the

selected input is lit as long as the amplifier

remains switched on and is not muted.

2. Infrared receiver for the remote control

3. VOLUME

The volume of the loudspeakers and the speakers

may be increased or decreased with this knob.

4. SPEAKERS

With this switch you can turn loudspeaker outputs

A and B on and off separately.

5. TONE

Bypasses the tone control that has been set with

the BASS and TREBLE dials.

6. BASS

For setting the bass proportions (low frequencies)

of the sound.

7. POWER: Mains switch

This is the main power switch for turning on and

off the device. When switched off, the device is

disconnected from the mains. The switching ope-

ration is signalled via the cables connected in the

terminal “POWER CONTROL” (17).

8. TREBLE

For setting the treble proportions (high frequen-

cies) of the sound.

9. LOUD: Loudness function

This button activates and deactivates an audio

signal correction that adapts the speaker audio

signal to the human auditory sensation in the

lower volume range.

10. PHONES

If desired, you can connect a set of headphones

with an impedance between 32

Ω

and 600

Ω

this stereo jack. As long as the headphones are

plugged in, the loudspeakers are switched off.

The volume of the headphone can be changed

with the rotary knob “VOLUME” (3)(20). Before

plugging-in a headphone, the volume setting

should be reduced.

amplifier. However, the main focus has been on

the amplifier circuitry which combines the advan-

tages of both transistor amplifiers and valve ampli-

fiers and also sets standards. The device also has

enough power to drive and control two pairs of

common loudspeakers. Other equipment features

are the circuitry control of other devices (Power

Control), a headphone output, tone control that

can be switched off, a Loudness function, remote

control and a switch between the two pairs of loud-

speakers. The highest manufacturing quality and

excellent value for money go without saying.

This amplifier is the ideal partner for Vincent DVD

players, CD players, tuners, headphone amplifiers

and loudspeakers. In combination with the HiFi fur-

niture and speaker cables from the range, one can

build a perfectly harmonious system.

FRONT VIEW

84 6

1 3

10795 2

Vincent

2928

Vincent

S6 S5 S4 S3 S2 S1

INPUT

11. INPUT

Here you can connect up to six source devices

with stereo audio line level output.

12. SPEAKER A/B: Speaker connectors

Output sockets with screw clamps for connection

of two pairs of loudspeakers. You can use loud-

speaker cables with 4 mm banana connectors.

13. REC OUT: Recording output

If desired, you can connect a recording device like

a CD recorder or a tape recorder to this output. The

stereo signal of this output is identical to the output

signal of the selected audio source at one of the

inputs (11). It is independent of the volume setting

(3)(20), the Tone control (5)(6)(8), the Loudness set-

ting (9), the setting of the Speaker switch (4) and the

plugging-in of a headphone (10).

14. PRE OUT: Preamplifier output

With these two pairs of connectors you can con-

nect the preamplified stereo audio signal of the

currently selected source to additional power

amplifier channels or an active subwoofer. The

signal of this output is independent of the “SPEA-

KER A/B” setting (4) and the plugging-in of a

headphone (10).

15. AC 220-240V: Mains connector

To establish the power supply, connect the plugs

of the power cable to the device and to a suitab-

le wall outlet.

16. FUSE HOLDER

This small plastic housing contains the device’s

fuse. Note the safety instructions on this.

17. POWER CONTROL (12V)

These jack connectors (3.5 mm) send the signals

for the standby control (12V Trigger).

REAR VIEW

13 14 15 16

Point the front of the remote control directly at

the front of the appliance, making sure there

are no objects between the remote control and

the appliance.

The distance between the remote control and the

appliance should not be more than 7 m, as the

reliability of the remote control is affected beyond

this range.

Only use AAA (LR3) size batteries.

REMOTE CONTROL

Changing/Inserting batteries:

Open and remove the battery compartment lid of

the remote control by tugging sharply on the fishpla-

te on the edge of the remote control. The battery

compartment lid is held in place magnetically, there

is no need to loosen the screws!

b) If necessary, remove used batteries and insert

new ones correctly as shown by the diagram in

the battery compartment.

c) Put the compartment cover back on and close the

battery compartment.

BATTERIES

Make sure that you do not point the remote control

at an angle to the appliance, as beyond an angle

of ±30° to the centre axis the appliance may not

respond as well to the remote control.

Change both batteries if the distance at which the

remote control can be used effectively decreases.

Using batteries

Handling batteries incorrectly can cause battery

acid to escape or an explosion in extreme cases.

The batteries must be correctly inserted taking note

of the polarity, which is marked in the inside of the

battery compartment.

In order to make full use of the batteries’ life, do

not mix new and used batteries. Make sure that

you insert batteries of the same type.

Some batteries are rechargeable, others are not

however. Take note of the precautions and instruc-

tions that are included on all batteries.

Remove the batteries if the remote control is not

going to be used for a long time.

Under no circumstances must batteries be short-cir-

cuited, taken apart or heated up.

For environmental reasons, used batteries should

be disposed of in accordance with local environ-

mental regulations and not put with domestic

waste.

Vincent

3130

Vincent

BUTTONS OF THE REMOTE CONTROL

18. MUTE

Pressing this button once mutes the speakers, the

headphones (10), the recording output (13) and

the preamplifier output (14). Pressing it again

returns to the original volume.

19. Input selector buttons

Select the input source you want to listen to with

these buttons.

20. VOLUME



and VOLUME



These buttons change the amplifier’s volume set-

ting for the speakers, the headphone and the pre-

amplifier output (14).

Ensure that bare loudspeaker wires are never able

to come into contact with each other or with the

metal on the back of the housing.

Make sure that the positive and negative loudspea-

ker wires are connected correctly. You will notice a

reduced sound quality if the connections are the

wrong way round.

Only use loudspeakers with a nominal impedance

of at least 4Ω.

Cable connections

Make sure that all plugs fit tightly. Inadequate con-

nections can cause noise interference, failures and

malfunctions.

To make the most of the components’ sound poten-

tial, only high quality loudspeakers and connecting

cables, for example Vincent cables, should be

used. Your local stockist will be glad to advise you

about this.

Protective caps

Prior to the first installation the protective plastic

caps must be removed from all the connections

used at the rear of the unit.

RCA connections

Mechanically identical RCA plugs are available

for input and output connections. Make sure that

you do not get these connections confused during

installation!

Make sure that you do not mix up the analogue

inputs for right and left. The RCA plugs for these

are mostly colour coded as follows: red for the

right channel, black or white for the left channel.

Speaker cable connections

Loudspeaker connections

The use of ready-made loudspeaker cables is

recommended instead of connecting the cable’s

central wire (strand) directly to the terminals.

Banana plugs or cable lugs ensure high security

from short-circuits and damage to loudspeakers or

amplifier.

INSTALLATION

Set up the cable links in a sequence as follows. Connect the power cable between device

and power supply only after all other connections have been made.

DURING INSTALLATION PLEASE OBSERVE

THE FOLLOWING ADVICE:

1 2

OUTPUT

- wrong - - correct -

Vincent

33333322

Vincent

Connect the outputs of the source devices with the inputs (11) of the amplifier. The output sockets on the

source equipment are usually indicated by “Line Out”, “Audio Out” or “Front Out”. You will find informa-

tion about ways to connect source equipment in their operating manuals.

If you want, you can use the RCA sockets “REC OUT” (13) on the back of the appliance to connect an ana-

logue stereo recording device (e.g. CD recorder, cassette recorder etc.) or another appliance that is intended

for receiving the unchanged, fixed stereo output level (line level) from the signal source selected on the ampli-

fier at any given time. The output level is independent from the volume setting but reacts to the “MUTE” com-

mand. The output level is independent from the volume setting, the Loudness function, the tone settings (BASS,

TREBLE, TONE), the position of the speaker switch (4) and the plugging-in of the headphones (10).

Connect this signal output to the signal input (“LINE IN”, “TAPE IN” oder “REC IN”) on the recording appli-

ance using RCA cables. Please note that some recording equipment can have a slightly detrimental effect

on the audio signal quality. Some recording devices have rather low input impedance, which can slight-

ly alter the input signal voltage. For maximal music enjoyment we recommend that you connect to the

“REC” terminal only for as long as the recording is actually being made.

Up to six line level stereo sources can be connected to these RCA inputs. The audio inputs “S1”...”S6”

(11) represent electrically equivalent standard line level inputs with RCA connection. They have an iden-

tical function and differ only in name.

To use a record player you need a so-called phono preamplifier (also called a equaliser pream-

plifier), which is installed in the signal path between the record player and one of the high-level

inputs. Some models of record player already include this preamplifier and can be connected

directly. You will find further information in this appliance’s operating manual.

The stereo sound of appliances that use output connectors other than RCA (DIN plugs, jack

plugs) can often also be used with the aid of adaptors.

CONNECTION OF THE SOURCE EQUIPMENT

CONNECTION OF A RECORDING DEVICE

You only need the “PRE OUT” sockets (14) if you want to use a separate stereo amplifier or two mono

amplifiers to supply two additional loudspeakers. This makes sense if you intend to use two more loud-

speakers for stereo music playback, for example in a separate zone (another room of your home). These

loudspeakers are then connected to the speaker outputs of the additional amplifier(s). The amplifier out-

put connections “PRE OUT” (14) must be connected with the input connectors of the main amplifier, in

most cases labelled “INPUT”, “POWER AMP IN” or “MAIN INPUT”.

Instead of the stereo main amplifier shown here you can alternatively use two mono main amplifiers. The

output level is independent from the position of the speaker switch (4) and the plugging-in of the headpho-

nes (10).

Many AV-Systems consist of a multitude of individual components. To avoid the necessity of switching them

on and off before and after every use, many manufacturers have equipped their devices with what is

known as “POWER CONTROL” circuit or “TRIGGER”. This kind of remote-controlled standby circuit is

used primarily for preamplifier and power amplifiers. To employ these functions, direct or indirect cable

connections must be made between the preamplifier (or integrated amplifier) and all the devices which

support this function. The “POWER CONTROL” function operates in such a way that each switching on

or off of one device in the system (usually the preamplifier) automatically brings about the switching on or

off of all the connected devices which support this function. Please keep in mind that all devices which

respond to the power control are not disconnected from the mains network when switched off. They are

set to a standby state instead. For connecting cables, two-core cables with 3.5 mm jack plugs (mono) are

used. For each connection between two devices one of those cables is needed.

If you don't wish to use this function or if the other components do not support it, all you have to do is

leave out these cable connections.

CONNECTION OF TWO ADDITIONAL

MAIN AMPLIFIER CHANNELS

CONNECTIONS FOR THE STANDBY CONTROL

(POWER CONTROL)

SV-226MKII

S6 S5 S4 S3 S2 S1

INPUT

CD player, tuner, etc.

LINE OUT

RCA

connection

SV-226MKII

e.g. tape recorder

LINE IN

RCA connection

SV-226MKII

e.g.

Stereo Main amplifier

RCA connection

MAIN

INPUT

Vincent

33553344

Vincent

CONNECTION OF THE LOUDSPEAKERS

Either a single speaker pair (A) or two speaker pairs (A+B) can be connected to the amplifier SV-226MKII.

Both outputs are identically provided with the stereo signal of the currently selected input source if outputs

A and B have been activated (4). For each loudspeaker you will find two connector screws (positive +

und negative –) at the amplifier's backside. One side of the speaker cable must be attached here. Each

pair of screws has a label “R” or “L” nearby to clarify to which stereo channel it belongs. At the loudspea-

ker connection terminal there are similar connector screws or connectors. There, the polarity of each screw

(+ or –) can be identified as well and the other side of the speaker cable associated with this speaker must

be attached. Make sure only connector screws of the same polarity will be connected by each speaker

cable wire: a knob marked “+” in the amplifier's terminal must be connected with a speaker's connector

screw marked “+” as well.

Our sketch shows all connections necessary for one pair of speakers. If a second pair of loudspeakers is

intended to be used, the connector screws of the lower row (speakers B) must be connected in a similar

fashion to the additional speakers’ input connectors.

If every speaker is connected in a conventional way (a two core speaker cable for each loudspeaker) and

you own loudspeakers that are equipped with Bi-Wiring terminals (four connector screws) you have to make

sure that the metal brackets (contact pieces consisting of small metal plates or short pieces of cable which

are supplied with the speakers) are applied to the terminal and that each one connects the two knobs of the

same polarity (e.g. both connectors marked “+”). The connector screw labelled “+” and “R” at the ampli-

fier's backside must be connected to one of the bridged, labelled “+” connectors of the loudspeaker assi-

gned to the right stereo channel. Accordingly, the connector screw labelled “–” and “R” at the amplifier's

backside must be connected to one of the bridged, labelled “–” connectors of the loudspeaker assigned to

the right stereo channel. Connect the left side loudspeaker in the corresponding way.

If you are using ready made loudspeaker cables with 4 mm banana plugs, all you need to do is connect

the two plugs on each loudspeaker cable end to the two associated speaker connectors. Turn the connector

screws clockwise to fasten them.

SV-226MKII

A set of headphones equipped with a 6.3 mm jack can be plugged into the socket “PHONES” (10) on

the front of the appliance.

By doing this, the loudspeakers are switched off. All headphones with an impedance of between 32 Ohm

and 600 Ohm may be used. Unsuitable headphones with too low impedance may damage the amplifier

or produce such unexpectedly loud volume that your hearing may be damaged. The volume (3)(20) should

be reduced for safety reasons before a set of phones is connected.

CONNECTION OF HEADPHONES

The SV-226MKII is equipped with two output connectors for the power control. Here, the switching signal

generated by the SV-226MKII is available for other components of the system. Two HiFi components that

are able to react to the power control signal can be connected directly to the amplifier's power control

outputs (17). If more than two devices, which can be controlled, are to be connected, then it is necessa-

ry to make the power control connection between the amplifier and these further devices through the out-

puts of the two devices which are connected directly. For that reason, every HiFi component that accepts

power control signals is also equipped with a power control output. Thus, in theory it is possible to pro-

vide an infinite number of HiFi components with the power control signal. This approach, to loop a signal

through a chain of components, is commonly referred to as “daisy chaining”.

SV-226MKII

e.g. Main amplifier

Many devices which can be controlled by a switching signal (not preamplifiers or integrated

amplifiers), have two terminals which do not differentiate between input and output. In this case

either of the two can be selected.

“POWER CONTROL” sockets of preamplifiers or integrated amplifiers must not be interconnec-

ted! All receiving devices must not be connected to more than one preamplifier or integrated

amplifier (directly or indirectly)!

SV-226MKII

Vincent

33773366

Vincent

Operation Button(s) Description

Switch on and off POWER (7)

The amplifier is switched on and off using this button at the front panel,

there is no standby option. When switched off the device is internally sepa-

rated from the AC power. When switched on, one of the LED’s near the

input selector (1) is lit. As a precaution, before switching on, the volume set-

ting (3)(20) should be reduced. The switching operation is signalled via the

cables connected in the terminal “POWER CONTROL” (17).

Select an input

INPUT (1)

Input

selector

buttons

(19)

On the front panel: if the “INPUT” dial is turned clockwise or in the opposi-

te direction, each of the input channels will be selected in turn and this swit-

ches the playback between the devices connected to the corresponding

input sockets (11). The relevant LED lit over the “INPUT” selection dial

shows which source is currently selected.

Using the remote control: A short touch on the button for the desired input

channel (e.g. “S1” changes to the playback of the audio source connected

there.

The illuminated LED near the input selector (1) indicates which audio source

is currently selected for playback. Before switching over the input channel,

the volume (3)(20) should be turned down as a precaution!

Change the volume

VOLUME (3)

VOLUME





(20)

On the front panel: Turn the knob “VOLUME” clockwise to turn up the volu-

me and counter-clockwise to turn it down.

Using the remote control: Hold down the button “VOLUME ” to turn the

volume up. Use “VOLUME ” to turn it down.

The volume setting affects the signals for the loudspeakers and additional

main amplifier channels (14) but never influences the signal at the output

“REC OUT” (13). If a pair of headphones is plugged into the front of the

device, the volume control no longer affects the loudspeakers but instead

affects these headphones.

Mute the speakers and

the preamplifier output

MUTE (18)

The MUTE function can only be operated with the remote control. It swit-

ches off the loudspeakers, the headphones, the preamplifier output “PRE

OUT” (14) and the recording output “REC OUT” (13). Pressing it again

restores the volume to its original setting.

Change the treble pro-

portions of the sound TREBLE (8)

With the “TREBLE” control dial on the front of the device you affect the pro-

portion of higher frequencies in the sound. Turning it in clockwise direction

increases the treble intensity and moving it in anticlockwise direction redu-

ces it. In the middle setting the treble proportions of the input signals remain

unchanged. The adjustment of the treble control only has an effect if the

button “TONE” (5) has been pressed. This tone control affects the loud-

speaker and headphone signals as well as the output “PRE OUT” (14). The

signal of the output “REC OUT” (13) is independent of this.

OPERATING THE APPLIANCE

If you intend to connect two pairs of speakers, all loudspeakers must have a nominal impedance

of at least 8

Ω

. If only one pair of speakers is used (A or B), all types of loudspeakers with a mini-

mal nominal impedance of 4

Ω

can be utilised.

Consider correct polarity, the positive contact is mostly marked red or with “+”. The side of the

speaker cable that has to be connected with the positive socket has a marking.

CONNECTION OF THE POWER CABLE

Check that the electricity supply to your home is appropriate to the device. The required voltage and fre-

quency can be read on the back of the device beside the socket for the mains. If the electricity supply is

appropriate, push the inlet connector of the supplied mains cable firmly into socket for the mains on the

back of the device (15). Connect the other end of the mains cable to a mains socket.

If you want to use speaker cables equipped with spade lug connectors, every connector screw must be

opened by turning counter clockwise. After that, the lug must be moved under the screw head. Then, turn

the screw clockwise to fasten the lug to the connector. To avoid damages to the amplifier, make sure the

connection is tight and no bare metal from the cable lug connector makes contact with the rear panel or

with another terminal.

If no connector is to be used, remove approximately 1 cm length of insulation from each end of the speaker wire.

Twist the braid in order to avoid short circuits. Turn the fastener on the loudspeaker terminal counter clockwise to

loosen it and introduce the bare wire end into the exposed connector hole. Then turn the fastener clockwise so that

the wire is firmly clamped. Make sure the connection is pretty tight.

One special feature of this amplifier is the option to connect two pairs of loudspeakers and to turn them

on or off individually by means of a switch on the front (4). This can be used to activate and deactivate

the music playback to both places where the pairs of loudspeakers are set up in any desired combinati-

on (only A, only B, A and B together or both switched off) without having to pull out the loudspeaker

cables.

Vincent

33993388

Vincent

Burn in/ Warm up

Your audio components need a certain time

period until they reach maximum performance.

The duration of this “warm up“ time is very diffe-

rent for the various elements of your audio system.

Higher and homogeneous sound quality is achie-

ved while keeping the device switched on.

Your audio specialist dealer has enough experi-

ence to give you more information.

Net frequency noise

Some audio source devices may in combination

with the amplifier cause a humming noise at

power line frequency audible from your speakers.

Usually, its volume varies with the volume setting

of the amplifier. This is no sign of a defect or fault

of your audio products but has to be eliminated.

Generally, every wall-powered device connected

to the ground wire of the power plug can cause

this problem when connected to the amplifier.

Experience shows that this problem is mainly cau-

sed by antenna-connected components (as TV-sets

or Tuners), personal computers, electrostatic loud-

speakers, subwoofers, record players or headpho-

ne amplifiers that are connected to the audio

inputs of the amplifier. Another possible reason for

humming noise is electromagnetic interference of

other components’ power supplies with pick-up-

systems of record players (change the place of the

record player for a test).

In most electric devices the ground potentials of all

signals are connected to each other at one central

point, where they have one common connection.

If the device uses the protective conductor of the

wall outlet, the corresponding wire of the line cord

is connected intractably to the metal housing of

the device. This is mostly the point where the cen-

tral grounding point is attached to. By doing this

the housing is able to shield all signals from exter-

nal radiated noise. Some main amplifiers are

equipped with a "Ground Lift" switch. If it is acti-

vated, ground potential of the chassis and the pro-

tective ground wire are being separated from the

central signal ground point. The protective ground

wire keeps its function. Sometimes this helps pre-

vent noise caused by errors in grounding.

If the problem occurs and cannot be solved by

yourself your audio specialist dealer will help you.

TIPS

Operation Button(s) Description

Change the bass pro-

portions of the sound

BASS (6)

With the “BASS” control dial on the front of the device you affect the pro-

portion of lower frequencies in the sound. Turning it in clockwise direction

increases the bass intensity and moving it in anticlockwise direction redu-

ces it. In the middle setting the bass proportions of the input signals remain

unchanged. The adjustment of the bass control only has an effect if the but-

ton “TONE” (5) has been pressed. This tone control affects the loudspea-

ker and headphone signals as well as the output “PRE OUT” (14). The

signal of the output “REC OUT” (13) is independent of this.

Switch off tone control

(BASS/TREBLE)

TONE (5)

If the sound is not to be changed, it is recommended that you switch off

the sound control (BASS, TREBLE) with this button on the front of the devi-

ce. When this button is pressed, the sound processing settings in the tone

controllers (6)(8) come into play. If the button is not pressed, the two

sound controllers in the preamplifier are bypassed and the signals from the

source are not changed in terms of their frequency levels. The tone control

affects the signal of the loudspeakers and the “PRE OUT” output (14). The

signal of the “REC OUT” output (13) is unaffected by this.

Switch the audio signal

correction for low volu-

me on and off

LOUD (5)

This function is operated from the front panel. It is a feature of audio amplifiers

that permits the user to strengthen low and high frequencies compared with

middle frequencies at the touch of a button. It thereby corrects the impression

of volume at low volume. In an audio system, when the volume is small, low

and high frequency ranges are insufficient because of the characteristic of

human auditory sensation. This function should only be used at low volume. It

has no effect on the signal of the output “REC OUT” (13).

Individually activate or

deactivate speaker out-

puts A and B

SPEAKERS

(4)

With this dial you can switch both pairs of loudspeakers (A and B) on and

off in any desired combination. If this dial is set to “A”, only the pair of

loudspeakers connected to the “SPEAKER A” connectors receives the out-

put signal. If the dial has been set to “B”, only the pair of loudspeakers

connected to the “SPEAKER B” connectors receives the output signal. In

the dial setting “A+B”, both pairs of loudspeakers are fed at the same time

by the amplifier. In the “OFF” dial position both pairs of loudspeakers are

switched off. In contrast to the mute setting (MUTE), the output signal of the

preamplifier “PRE OUT” output (14) remains active in each of these cases.
