Vitek VT-4025 User manual

ACTIVE SPEAKER SYSTEM 5.1
MODEL VT4025/VT4035 SR
2
10
www.vitek us.com
INSTRUCTION MANUAL
4025.qxd 13.07.2005 17:51 Page 1

Know these s fety symbols
S fety Prec utions
WARNING: TO PREVENT FIRE OR ELECTRIC SHOCK, DO
NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
C ution: Ple se re d the following import nt s fe
gu rds c refully to ensure s fe oper tion.
IMPORTANT SAFEGUARDS
1. Read Instru tions # All the safety and operating instru #
tions should be read before the applian e is operated.
2. Retain Instru tions # The safety and operating instru #
tions should be retained for future referen e.
3. Follow Instru tions # All operating instru tions should be
followed.
4. Heed Warnings # All warnings on the applian e and in the
operating instru tions should be adhered to.
5. Power Sour e # The applian e should be onne ted to a
power supply only of the type spe ified in the operating
instru tions or as marked on the applian e.
6. Power# ord Prote tion # Power#supply ords should be
routed so that they are not likely to be walked on or
pin hed by items pla ed upon or against them, pay par#
ti ular attention to ords at plugs, onvenien e re epta#
les, and the point where they exit from the applian e.
7. Water and Moisture # The applian e should not be used
near water (for example, near a bathtub, washbowl,
kit hen sink, laundry tub, in a wet basement, or near a
swimming pool, et .)
8. Ventilation # The applian e should be situated so that its
lo ation or position does not interfere with its proper ven#
tilation. Do not use the applian e on a bed, sofa, rug or
similar surfa e that may blo k the ventilation openings.
9. Heat # Keep the applian e away from heat sour es su h
as radiators, heat registers, stoves, or other applian es
(in luding amplifiers) that produ e heat.
10. Nonuse Periods # The power ord of the applian e
should be unplugged from the outlet when left unused
for a long period of time.
11. Damage requiring servi e # The applian e should be
servi ed by qualified servi e personnel when:
a/ The power#supply ord or the plug has been dam#
aged; or
b/ Obje ts have fallen or liquid has been spilled into the
applian e; or
/ The applian e has been exposed to rain; or
d/ The applian e does not appear to operate normally or
exhibits a marked hange in performan e; or
e/ The applian e has been dropped, or the en losure
damaged.
12. Servi ing # The user should not attempt to servi e the
applian e beyond that spe ified in the operating instru #
tions. All other servi ing should be referred to qualified
servi e personnel.
13. Clean only with dry loth.
14. Do not defeat the safety purpose of the polarized or
groundingtype plug. A polarized plug has two blades with
one wider than the other. A grounding type plug has two
blades and a third grounding prong. The wide blade or
the third prong are provided for your safety. If the provid#
ed plug does not fit into your outlet, onsult and ele tri#
ian for repla ement of the obsolete outlet.
15. Unplug this apparatus during lightning storms or when
unused for long periods of time.
ENGLISH
2
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER.
NO USER#SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
The "ex lamation point" alls attention to
features for whi h you should read the
en losed literature losely to prevent oper#
ating and maintenan e problems.
This "bolt of lightning" indi ates uninsulat#
ed material within your unit whi h may
ause an ele tri al sho k. For the safety of
everyone in your household, please do not
remove produ t overing.
4025.qxd 13.07.2005 17:51 Page 2

ENGLISH
3
FRONT PANEL 
CONTROLS AND FUNCTIONS
1. 2CH: 2 Channel Input Indi ator.
2. 5.1 CH: 5.1 Channel Input Indi ator.
3. INPUT Button.
4. SURROUND: Surround Sound De oder.
5. REMOTE SENSOR: Remote Re eiver.
6. STANDBY: Power Standby.
7. VOL#: Volume Down. 8.VOL+:VolumeUp.
9. MUTE: Power Standby and Mute Indi ator.
10. SURR. A: 3D Stereo Indi ator.
11. SURR. B: 5.1 Stereo Indi ator.
REAR PANEL  CONTROLS AND FUNCTIONS
12. 5.1CH Subwoofer Audio Input.
13. Stereo Left Audio Input.
14. Stereo Right Audio Input.
15. 5.1CH Centre Audio Input.
16. Speaker Output.
FR: Front Right Speaker Output.
FL: Front Left Speaker Output.
C: Centre Speaker Output.
RL: Rear Left Speaker Output.
RR: Rear Right Speaker Output.
17. AC Power Cord.
18. Power On/Off Swit h.
19. 5.1CH Rear Left Audio Input.
20. 5.1CH Front Left Audio Input.
21. 5.1CH Front Right Audio Input.
22. 5.1CH Rear Right Audio Input.
POWER
ON
OFF AC~220V/50Hz
2CH 5.1CH INP UT
LWRLFL
CRR FRR
FR FL CRL RR
SPEA KER OUTPUT
SERIAL NO:
CAUTION !
RISK OF ELECTRIC SHOCK
DO NOT OPE N
5.1 Power Amplified Home Theatre
Speaker System w/ Remote Control
POWER SOURCE :AC~220V/50Hz
MOD EL NO . :AV#2009
POW ER CONS UMPTIO N:200W
12
13
14
15
16
17
18
20
19
22
21
4025.qxd 13.07.2005 17:51 Page 3

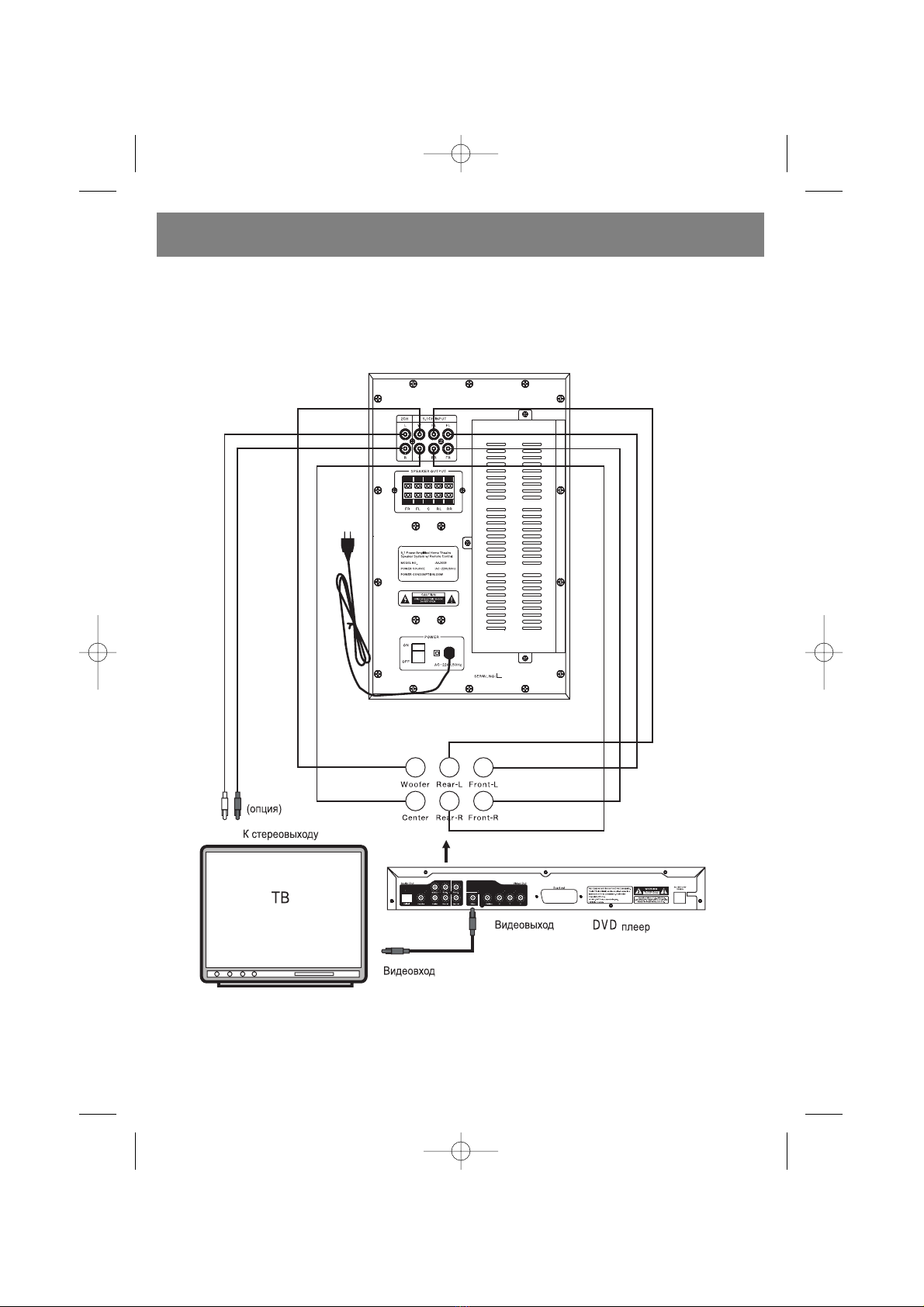

SYSTEM CONNECTION INSTRUCTION
ENGLISH
4
4025.qxd 13.07.2005 17:51 Page 4

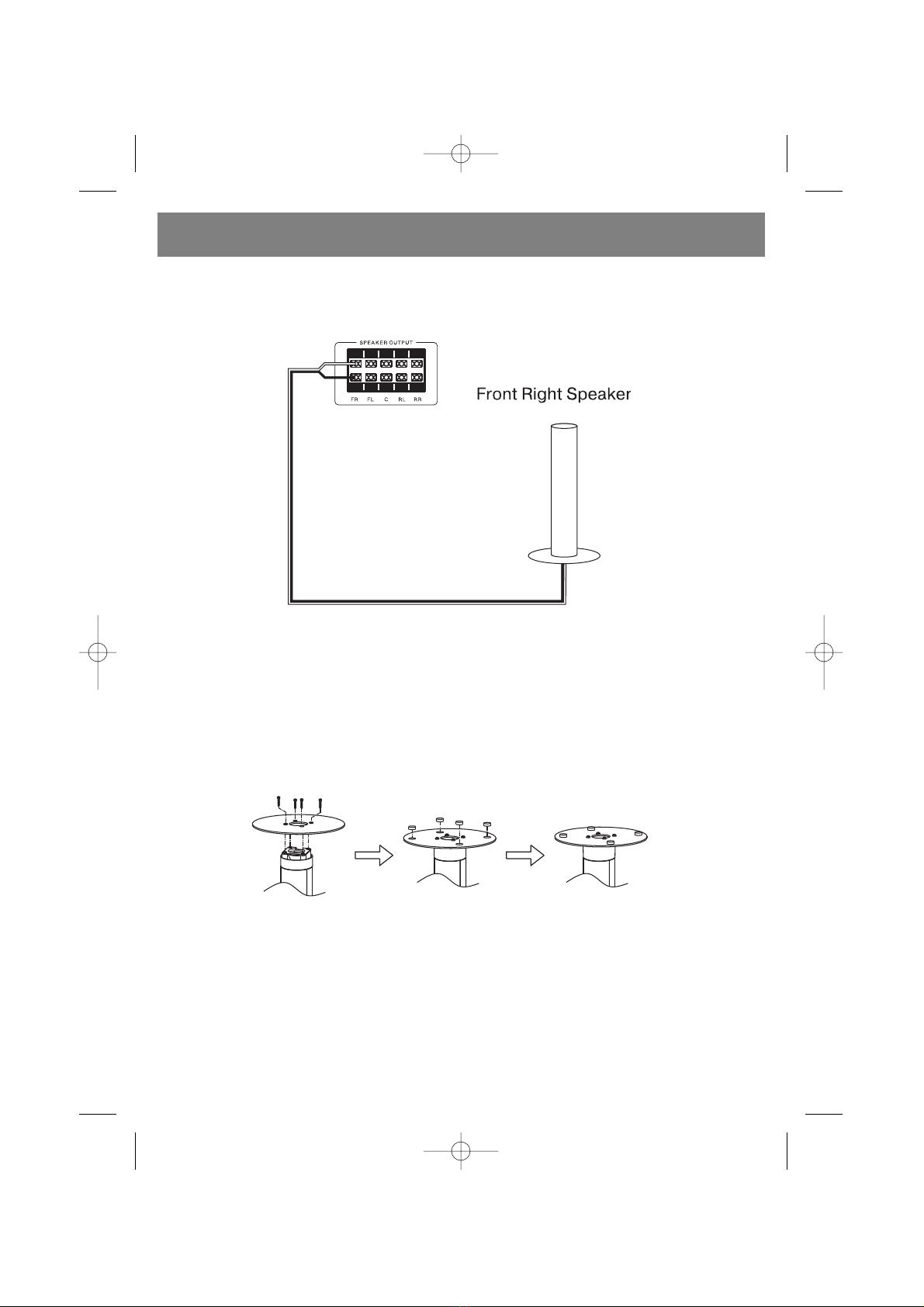

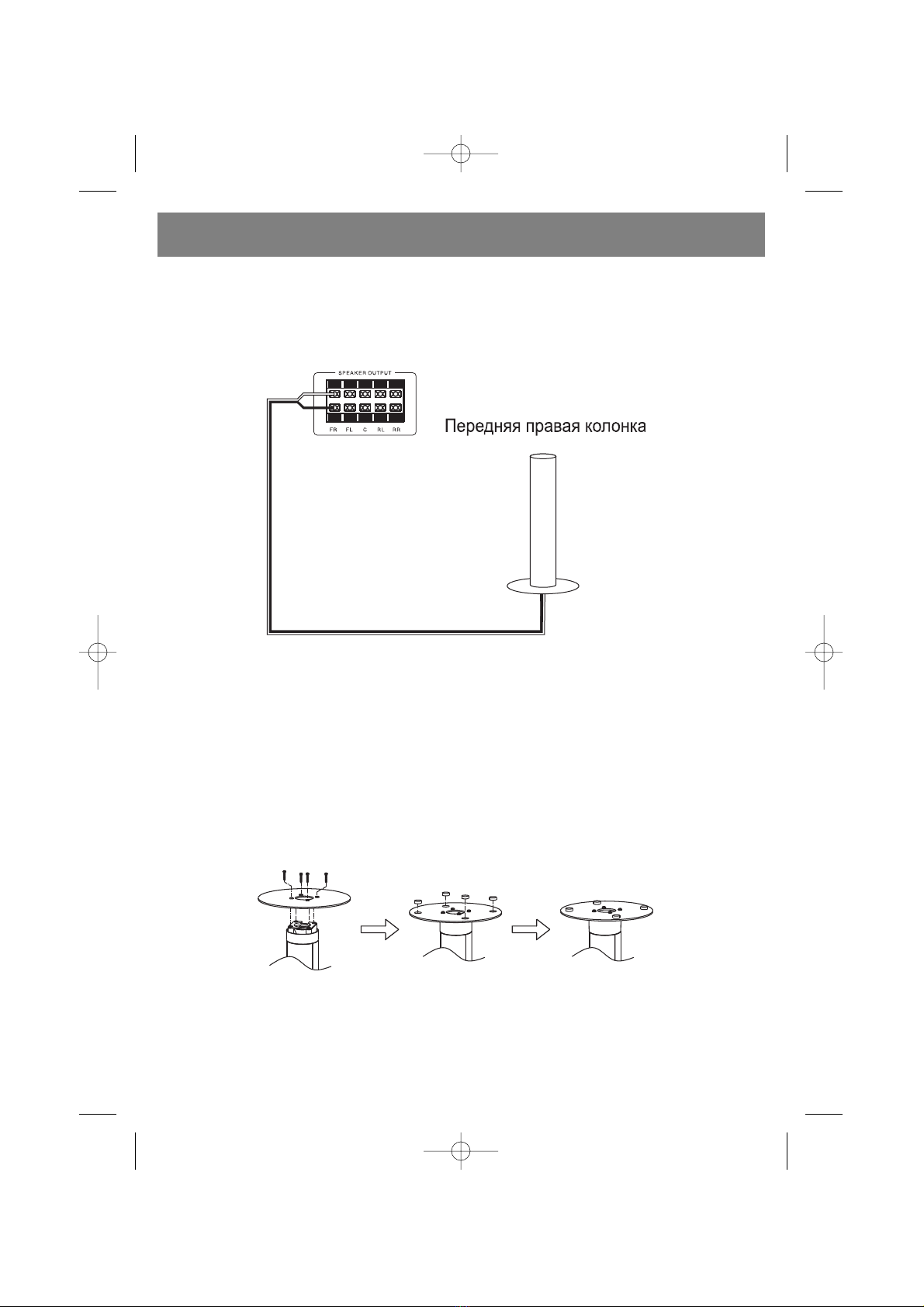

Use the SPEAKER OUTPUT ja ks on the rear panel of main unit to onne t to the satellite speakers.
Connection ex mple:
ENGLISH
5
SETTING UP THE ALUMINIUM DIECASTING SPEAKERS
Remove the base, aluminium speakers, s rews, and rubber feet from the pa kaging. Now you an set it up as follows:
1. Pla e the base at the bottom of the speaker pole, insert and tighten the s rews to se ure the base to the speaker.
2. Sti k the rubber foot on the base.
4025.qxd 13.07.2005 17:51 Page 5

ENGLISH
6

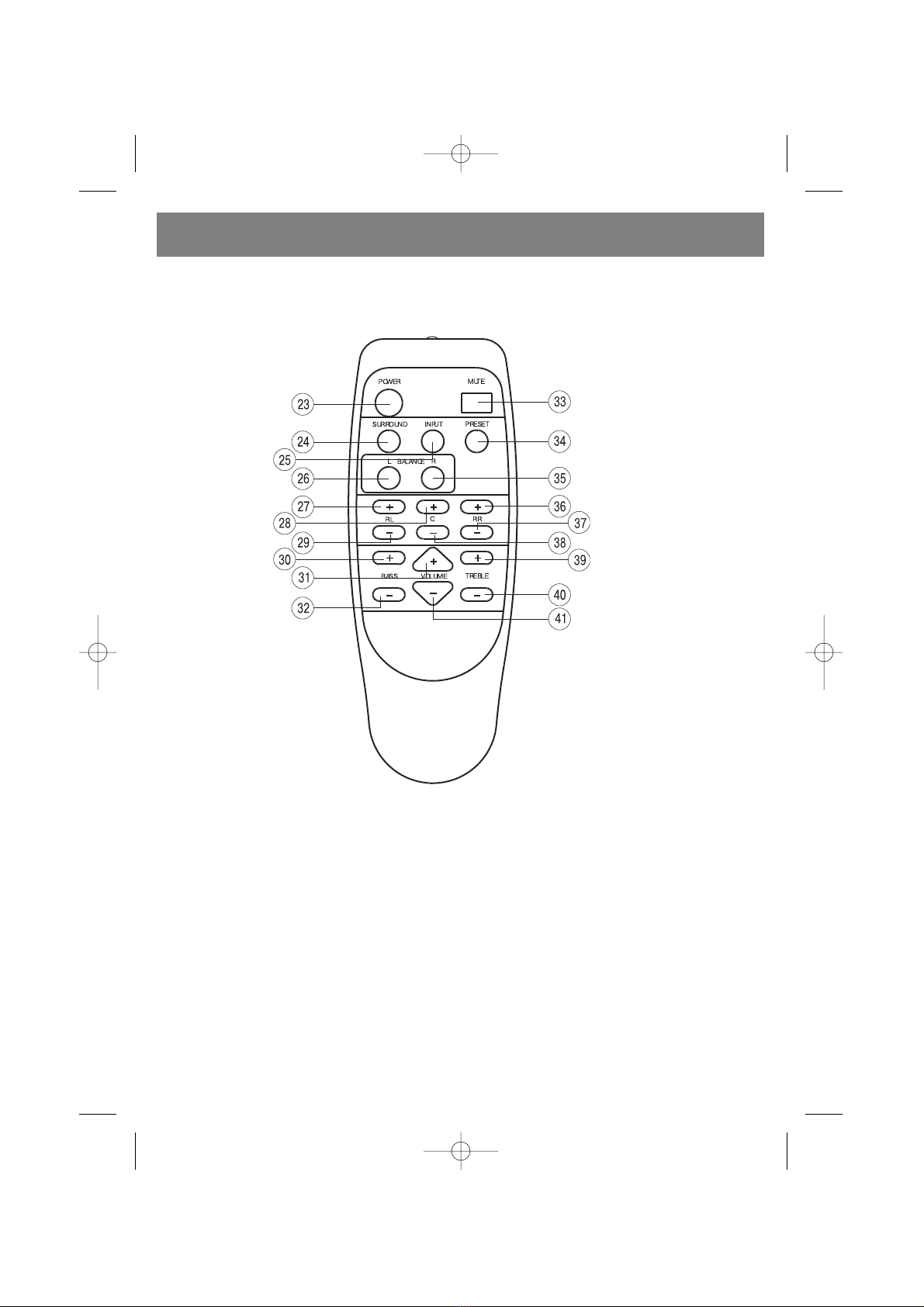

REMOTE CONTROLLER
23. POWER: Power Standby.
24. SURROUND: Surround De oder.
25. INPUT: Input Swit h.
26. BALANCE L: Left Speaker Balan e.
27. RL +: Rear Left Balan e Output Up.
28. C +: Center Output Up.
29. RL # : Rear Left Balan e Output Down.
30. BASS +: Bass Output Up.
31. VOL +: Main Volume Up.
32. BASS #: Bass Output Down.
33. MUTE: Output Suspension.
34. PRESET: Lo ation retrieval.
35. BALANCE R: Right Speaker Balan e.
36. RR +: Rear Right Balan e Output Up.
37. RR #: Rear Right Balan e Output Down.
38. C #: Centre Output Down.
39. TREBLE +: Treble Output Up.
40. TREBLE #: Treble Output Down.
41. VOL #: Main Volume Down.
4025.qxd 13.07.2005 17:51 Page 6

1. Before using the remote ontroller, please insert orre t
type of batteries into the battery ompartment.
2. The remote ontroller uses 2x1.5V/AAA batteries.
3. Please insert the batteries as indi ated below.
A. Remove the battery ompartment over.
B. Insert 2 batteries as per the polarities marked inside the
battery ompartment.
C. Repla e the battery over.
4. If the remote ontroller does not fun tion, please he k
the batteries or hange the batteries before onsulting
te hni al support.
5. To properly use the remote ontroller, please put its front
emitter right at the re eiving latti e (remote sensor) of
the main system.
6. The normal and effe tive distan e for operating the sys#
tem by the remote ontroller is 7 meters within the sys#
tem, and at 30 angle left or right diverged away from the
system.
OPERATING INSTRUCTION  MAIN UNIT
A.. Swit h On/Off the Produ t
1. Before turning on the system, please onne t it
a ording to the System Conne tion Instru tion.
2. Conne t AC power supply with this produ t.
(C ution: Power sour e must be onsistent with this
produ t.
3. Press on the power swit h button (18) on the Rear
Panel of the main unit to swit h on the system, the stand#
by indi ator will light up.
Press it on e again to swit h off the unit. Then press the
standby button (6) on the main unit or button (23) on the
remote ontroller to enter the normal status. Press the
button (6) or button (23) on the remote ontroller on e
again to keep power in standby status.
B. VOLUME Sele tion
1. Press the VOL+ button (8) on the front panel of the
main unit or VOLUME + button (31) on the remote on#
troller to maximize the sound output. Standby Indi ator
(9) on the front panel will light up and flash when the
Volume is in reased to Maximum a ordingly.
2. Press the VOL# button (7) on the front panel of the
main unit or VOLUME # button (41) on the remote on#
troller to minimize the sound output. Standby Indi ator
(9) on the front panel will light up and flash when the
Volume is de reased to Minimum a ordingly.
C. BASS Sele tion
1. Press the BASS + button (30) on the remote ontroller
to maximize the Bass output. Standby Indi ator (9) on
the front panel will light up and flash when the Bass
Output is in reased to Maximum a ordingly.
2. Press the BASS # button (32) on the remote ontroller
to minimize the Bass output. Standby Indi ator (9) on the
front panel will light up and flash when the Bass Output is
de reased to Minimum a ordingly.
D. TREBLE Sele tion
1. Press the TREBLE + button (39) on the remote on#
troller to maximize the Treble output. Standby Indi ator
(9) on the front panel will light up and flash when the
Treble Output is in reased to Maximum a ordingly.
2. Press the TREBLE # button (40) on the remote on#
troller to minimize the Treble output. Standby Indi ator
(9) on the front panel will light up and flash when the
Treble Output is de reased to Minimum a ordingly.
E. BALANCE Sele tion
1. Press the BALANCE L button (26) on the remote on#
troller to minimize the Left speaker output.
2. Press the BALANCE R button (35) on the remote on#
troller to minimize the Right speaker output.
ENGLISH
7
4025.qxd 13.07.2005 17:51 Page 7

3. Standby Indi ator (9) on the front panel will light up
and flash when the Balan e Output is adjusted almost to
the Centre status.
F. SURROUND DECODER Sele tion
1. Conne t and pla e Centre and Rear speakers properly.
2. Press on SURROUND button (4) on the front panel of
the main unit or (24) on the remote ontroller to sele t
Surround De oder for Home Theatre system effe ts.
SURROUND Mode SURR A Indi ator SURR B Indi ator
3.1CH Stereo On Off
5.1CH Off On
5.1CH (Strengthened) On On
Note: (1) Rear speakers output are off when 3.1CH Stereo
mode is sele ted.
(2) The system is based on 2.1 Channels output. SUR#
ROUND is of no fun tion at 5.1 Channels status.
G. CENTRE SPEAKER Sele tion
1. Press C + button (28) on the remote ontroller to max#
imize the Centre Speaker output and STANDBY indi ator
(9) will light up and flash.
2. Press C # button (38) on the remote ontroller to mini#
mize the Centre Speaker output and STANDBY indi ator
(9) will light up and flash.
H. REAR LEFT SPEAKER Sele tion
1. Press RL + button (27) on the remote ontroller to maxi#
mize the Rear Left Speaker output and STANDBY indi a#
tor (9) will light up and flash.
2. Press RL # button (29) on the remote ontroller to mini#
mize the Rear Left Speaker output and STANDBY indi a#
tor (9) will light up and flash.
I. REAR RIGHT SPEAKER Sele tion
1. Press RR + button (36) on the remote ontroller to
maximize the Rear Right Speaker output and STANDBY
indi ator (9) will light up and flash.
2. Press RR # button (37) on the remote ontroller to min#
imize the Rear Right Speaker output and STANDBY indi#
ator (9) will light up and flash.
J. 5.1 CHANNELS INPUT Sele tion
1. Conne t the system properly. 5.1 Channels audio out#
put must omply with 5.1 Channels audio input. (Note:
AC#3/dts will de ode 5.1 Channels output.)
2. Press INPUT button (25) on the remote ontroller to
shift the status for audio input to 5.1CH hannels input.
3. Adjust all output settings in luding VOLUME, BASS,
TREBLE (if ne essary) now to enjoy the wonderful and
tremendous Home Theatre effe ts.
K. MUTE Sele tion
1. Press the MUTE button (33) on the remote ontroller
on e to keep the performan e silent.
2. MUTE indi ator (9) on the front panel will then light up
and flash.
3. Press it again to resume the performan e.
L. PRESET Sele tion
Press on PRESET button (34) on the remote ontroller
will reset all settings in luding BALANCE, CENTRE
Speaker output, REAR Speaker output to 0dB status
preset by the manufa turer.
TROUBLE SHOOTING
1. NO OUTPUT
(1) Che k whether the system is onne ted orre tly.
(2 ) Che k whether the Volume is set at minimum. Adjust
it a ordingly.
(3) Che k whether the Audio Input is in PLAY mode.
2. FRONT LEFT SPEAKER SILENT
(1) Che k whether the system is onne ted orre tly
with the Front Left speaker.
(2) Che k whether the Balan e fun tion is swit hed off.
Adjust it a ordingly.
(3) Che k whether the system is onne ted orre tly
with the audio sour e.
3. FRONT RIGHT SPEAKER SILENT
(1) Che k whether the system is onne ted orre tly
with the Front Right speaker.
(2) Che k whether the Balan e fun tion is swit hed off.
Adjust it a ordingly.
(3) Che k whether the system is onne ted orre tly
with the audio sour e.
4. CENTRE SPEAKER SILENT
(1) Che k whether the system is onne ted orre tly
with the Centre speaker.
(2) Che k whether the system is onne ted orre tly
with the audio sour e.
(3) Che k whether 2.1CH is sele ted as audio output.
5. REAR SPEAKER SILENT
(1) Che k whether the system is onne ted orre tly
with the Rear speaker.
(2) Che k whether the system is onne ted orre tly
with the audio sour e.
(3) Che k whether 2.1CH is sele ted as audio output.
(4) Che k whether 3.1CH is sele ted as audio output.
ENGLISH
8
4025.qxd 13.07.2005 17:51 Page 8

SUPPLEMENT
To improve the effe t of the system, please note the follow#
ing when you onne t the DVD player as the audio input.
1. When 5.1 hannel audio input is sele ted, the DVD player
should be set as multi# hannel and hoose the proper
Dis format.
2. This speaker system is 5.1 hannel satellite speaker sys#
tem, so in the speaker setting (in DVD menu) for the DVD
player, the front, entre and surround speakers should
be set as small, and set thsmall e subwoofer at on status
to allow it.
If the detailed instru tion about DVD player setting is
required, please read the instru tion manual arefully.
SPECIFICATIONS
1. Power Supply AC 220V/50 Hz
2. Power Consumption 200 W
3. Input Sensitivity (Subwoofer) 60mV± 20mV
4. Input Sensitivity (Satellite) 300mV± 50mV
5. Speaker Impedan e (Subwoofer) 8 Ohm
6. Speaker Impedan e (Satellite) 4 Ohm
7. S/N (A Weight) more 72dB
8. Subwoofer Power Output (RMS) 50W
9. Front Speaker Power Output (RMS) 15Wx2
10. Centre Speaker Power Output (RMS) 15W
11. Rear Speaker Power Output (RMS) 15Wx2
12. THD (1kHz, 1W) less 0.5%
13. Bass (100Hz ±8dB
14. Treble (10kHz) ±8dB
15. Frequen y Response (Subwoofer) 50Hz~200Hz±5dB
16. Frequen y Response (Front Speaker) 200Hz~20kHz±5dB
17. Frequen y Response (Centre Speaker) 200Hz~20kHz ±5dB
18. Frequen y Response (Rear Speaker) 200Hz~20kHz± 5dB
19. L/R Separation (1kHz) more 30dB
20. L/R Balan e (Stereo) ±1.5dB
Size and Net Weight:
21. Size Of Subwoofer (WxHxD) 200x335x400(mm)
22. Size Of Front Speaker (DxH) Ø 86x500(mm)
23. Size Of Centre Speaker (DxH) Ø 86x350(mm)
24. Size Of Surround Speaker (DxH) Ø 86x500(mm)
25. Net Weight 22.8 kg
The manufa turer reserves the right to make hanges to the
te hni al hara teristi s of this devi e without prior noti e.
Service life – no less than 5 years.
Gu r ntee
Details regarding guarantee onditions an be obtained from
the dealer from whom the applian e was pur hased. The bill
of sale or re eipt must be produ ed when making any laim
under the terms of this guarantee.
This produ t onforms to the EMC#Requirements as
laid down by the Coun il Dire tive 89/336/EEC and
to the Low Voltage Regulation (23/73 EEC)
ENGLISH
9
4025.qxd 13.07.2005 17:51 Page 9

Активная акустическая система 5.1
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
ВНИМАНИЕ! Чтобы избежать возникновения пожара
или поражения электрическим током, не подвергайте
устройство воздействию влаги или дождя.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Внимание: Пожалуйста, внимательно прочтите ниже
перечисленные пункты в целях безопасности
эксплуатации устройства.
1. Прочитайте инструкцию # Инструкции по мерам
безопасности и правилам эксплуатации должны быть
прочитаны перед началом использования
устройства.
2. Сохраните инструкцию # Сохраните инструкцию для
ее использования в будущем.
3. Соблюдайте правила эксплуатации # Все инструкции
по правилам безопасности должны соблюдаться.
4. Значки предупреждения # Придерживайтесь
указаний всех значков предупреждений
размещенных на панели устройства или в данной
инструкции.
5. Источник питания # Устройство должно подключаться
только к источникам питания с характеристиками
указанными на задней панели устройства или в
данной инструкции.
6. Защита сетевого шнура # Шнур сетевого питания
должен быть проложен так, чтобы он не подвергался
воздействию внешних предметов или окружающей
среды.
7. Вода и влага # Не эксплуатируйте устройство рядом
с резервуарами наполненными водой (например,
ваннами, раковинами, бассейнами и т.д.).
8. Вентиляция # Установите устройство в хорошо
проветриваемом помещении. Не устанавливайте
устройство на диванах, кроватях или коврах т.к. это
может препятствовать вентиляции устройства.
9. Воздействие тепла # Не устанавливайте устройство
вблизи источников тепла (например, батареи,
кухонные плиты, и т. д.).
10. Период длительного не использования # если
устройство не будет использоваться в течение
длительного времени, отключите вилку сетевого
шнура от сетевой розетки.
11. Необходимость в сервисном обслуживании #
Пользуйтесь услугами квалифицированного
персонала когда:
• Повреждена вилка сетевого шнура; или
• Поврежден корпус устройства; или
• Устройство подверглось воздействию дождя; или
• Устройство не функционирует в нормальном режиме;
или
• Устройство поверглось воздействию удара.
12. Сервисное обслуживание # Пользователь не должен
пытаться самостоятельно отремонтировать
устройство. Пользуйтесь только услугами
квалифицированного персонала.
13. Чистите устройство только сухой мягкой тканью.
14. Отключайте устройство во время грозы или при
неиспользовании в течение длительного времени.
РУССКИЙ
10
Внимание: для снижения риска удара
электрическим током не снимайте крышку (или
заднюю панель). Внутри Устройства нет частей,
требующих внимания пользователя. Пользуйтесь
услугами квалифицированного персонала.
ВНИМАНИЕ
Опасность удара
электрическим током.
Не вскрывать!
Значок восклицательного знака
в равностороннем треугольнике
указывает пользователю на наличие
важных инструкций по эксплуатации и
техобслуживанию в сопутствующей
изделию литературе.
Значок молнии в равностороннем
треугольнике указывает пользователю
на наличие опасного напряжения внутри
корпуса изделия, способного привести к
поражению электрическим током.
4025.qxd 13.07.2005 17:51 Page 10

РУССКИЙ
11
ПЕРЕДНЯЯ ПАНЕЛЬ
 УСТАНОВКИ И ФУНКЦИИ
1. 2CH: Индикатор аудио выхода 2CH.
2. 5.1CH: Индикатор аудио выхода 5.1CH.
3. INPUT Клавиша выбора аудио входа.
4. SURROUND: Клавиша декодера 3D звука.
5. REMOTE SENSOR: Датчик пульта ДУ.
6. STANDBY:
Клавиша включения/выключения.
7. VOL#: Клавиша уменьшения громкости.
8. VOL+: Клавиша увеличения громкости.
9. MUTE: Индикатор выключения звука.
10. SURR. A: Индикатор включения декодера 3D.
11. SURR. B: 5.1 Стереоиндикатор.
POWER
ON
OFF AC~220V/50Hz
2CH 5.1CH INP UT
LWRLFL
CRR FRR
FR FL CRL RR
SPEA KER OUTPUT
SERIAL NO:
CAUTION !
RISK OF ELECTRIC SHOCK
DO NOT OPE N
5.1 Power Amplified Home Theatre
Speaker System w/ Remote Control
POW ER SOU RCE :A C~220V/50Hz
MOD EL NO . :AV#2009
POW ER CONS UMPTIO N:200W
12
13
14
15
16
17
18
20
19
22
21
ЗАДНЯЯ ПАНЕЛЬ
 УСТАНОВКИ И ФУНКЦИИ
12. 5.1CH Аудиовход сабвуфера.
13. Стерео вход левого канала.
14. Стерео вход правого канала.
15. 5.1 CH Центральный аудиовход.
16. Вывод на колонки:
FR: Выход передней правой колонки.
FL: : Выход передней левой колонки.
C: : Выход центральной колонки.
RL: : Выход задней левой колонки.
RR: : Выход задней правой колонки.
17. Сетевой шнур.
18. Переключатель питания ВКЛ/ВЫКЛ.
19. 5.1CH Аудиовход задней левой колонки.
20. 5.1CH Аудиовход передней левой колонки.
21. 5.1CH Аудиовход передней правой колонки.
22. 5.1CH Аудиовход задней правой колонки.
4025.qxd 13.07.2005 17:51 Page 11

ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ
РУССКИЙ
12
4025.qxd 13.07.2005 17:51 Page 12

Для подключения колонок к основному устройству используйте зажимы SPEAKER OUTPUT (ВЫХОД НА КОЛОНКИ),
расположенный на задней панели основного блока.
Пример соединения
УСТАНОВКА АЛЮМИНИЕВЫХ ЛИТЫХ ДИНАМИКОВ
Вытащите из упаковки опору, алюминиевые динамики, винты и резиновую прокладку. Теперь вы можете установить
ваши динамики следующим образом:
1. Установите опору в нижнюю часть динамика, привинтите опору к динамику с помощью винтов.
2. Прикрепите резиновую прокладку к опоре.
РУССКИЙ
13
4025.qxd 13.07.2005 17:51 Page 13

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ  ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
РУССКИЙ
14
23. Кнопка включения питания POWER.
24. Кнопка декодера 3D звука SURROUND.
25. Кнопка выбора аудио входа INPUT.
26. Кнопка баланса левого канала BALANCE L.
27. Кнопка RL +: Увеличение уровня заднего левого
канала.
28. Кнопка C +: Увеличение уровня центрального канала.
29. Кнопка RL #: Понижение уровня заднего левого
канала.
30. Кнопка усиления низких частот BASS +.
31. Кнопка увеличения громкости VOL +.
32. Кнопка понижения уровня низких частот BASS #.
33. Кнопка отключения звука MUTE.
34. Кнопка установки заводских настроек PRESET.
35. Кнопка баланса правого канала BALANCE R.
36. Кнопка RR +: Увеличение уровня заднего правого
канала.
37. Кнопка RR #: Понижение уровня заднего правого
канала.
38. Кнопка C #: Понижение уровня центрального канала.
39. Кнопка усиления высоких частот TREBLE +.
40. Кнопка понижения уровня высоких частот TREBLE #.
41. Кнопка уменьшения громкости VOL #.
4025.qxd 13.07.2005 17:51 Page 14

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 
ПУЛЬТ ДУ
1. Перед использованием пульта дистанционного
управления установите в него батарейки.
2. В пульте ДУ используются две батарейки типа
1.5V/"AAA/R3".
3. Установите батарейки как это показано на рисунке.
A.. Снимите крышку отсека для батареек.
B. Установите две батарейки в отсек, соблюдая при
этом полярность.
C. Установите крышку батарейного отсека.
4. Если пульт дистанционного управления не будет
функционировать, проверьте правильность
установки батареек или замените их.
5. Для пользования пультом ДУ направьте его в сторону
датчика пульта ДУ, расположенного на передней
панели устройства.
6. Максимальная дистанция действия пульта ДУ # 7
метров. Максимальный угол действия # 30 градусов
по отношению к передней панели.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОСНОВНОЙ БЛОК
A. Включение/выключение устройства
1. Перед включением устройства сделайте
необходимые подключения в соответствии с
инструкцией к подключению.
2. Подключите сетевой шнур устройства к сетевой
розетке.
Внимание: Источник питания должен
соответствовать характеристикам питания
устройства.
1. Установите сетевой выключатель (18) ,
расположенный на задней панели устройства, в
положение ON/ВКЛ. При этом загорится индикатор
STANDBY(9). Нажмите кнопку STANDBY (6) или POWER
(23) для включения питания устройства.
B. УСТАНОВКА ГРОМКОСТИ
1. Нажмите кнопку VOL+ (8) или VOLUME + (31) для
увеличения уровня громкости при этом индикатор
Standby (9), расположенный на передней панели,
начнет мигать, и громкость постепенно увеличится
до максимального уровня.
2. Нажмите кнопку VOL# (7) или VOLUME # (41) для
уменьшения уровня громкости при этом индикатор
SSTANDBY (9) , расположенный на передней панели,
начнет мигать, и громкость постепенно снизится до
минимального уровня.
С. ТЕМБР НИЗКИХ ЧАСТОТ
1. Нажмите кнопку BASS+ (30) для увеличения уровня
звучания низких частот при этом индикатор STANDBY
(9), расположенный на передней панели, начнет
мигать.
2. Нажмите кнопку BASS# (32) для уменьшения уровня
звучания низких частот при этом индикатор STANDBY
(9), расположенный на передней панели, начнет
мигать.
D. РУГУЛИРОВКА ВЫСОКИХ ЧАСТОТ
1. Нажмите кнопку TREBLE + (39) для увеличения
уровня звучания высоких частот при этом индикатор
STANDBY (9), расположенный на передней панели
начнет мигать.
2. Нажмите кнопку TREBLE # (40) для уменьшения
уровня звучания высоких частот, при этом индикатор
STANDBY (9), расположенный на передней панели
начнет мигать.
E. РЕГУЛИРОВКА БАЛАНСА
1. Нажмите кнопку BALANCE L (26) для уменьшения
уровня звучания левой колонки.
2. Нажмите кнопку BALANCE R (35) для уменьшения
РУССКИЙ
15
4025.qxd 13.07.2005 17:51 Page 15

уровня звучания правой колонки.
3. Индикатор STANDBY (9), расположенный на передней
панели устройства будет мигать каждый раз, когда
происходит регулировка баланса.
F. ВКЛЮЧЕНИЕ ДЕКОДЕРА ОБЪЕМНОГО ЗВУКА
1. Подключите к устройству центральную колонку и
задние колонки.
2. Нажмите кнопку SURROUND (4) или (24) для
включения / выключения режима объемного
звучания.
Режим SURROUND Индикатор QSOUND Индикатор QSURROUND
2.1 CH Стерео Вкл Выкл
5.1CH Выкл Вкл
5.1CH (Усиленный) Вкл Вкл
Примечание:
(1) Центральная и задние колонки выключаются при
выборе входа аудио 2.1CH.
(2) Режим звучания SURROUND не работает при
выборе входа аудио 5.1 CH.
G. ЦЕНТРАЛЬНАЯ КОЛОНКА
1. На пульте ДУ нажмите кнопку C+ (28) для увеличения
уровня громкости центральной колонки, при этом
индикатор STANDBY (9) начнет мигать.
2. На пульте ДУ нажмите кнопку C# (38) для уменьшения
уровня громкости центральной колонки, при этом
индикатор STANDBY (9) начнет мигать.
H. ЗАДНЯЯ ЛЕВАЯ КОЛОНКА
1. На пульте ДУ нажмите кнопку RL+ (27) для
увеличения уровня громкости задней левой колонки,
при этом индикатор STANDBY (9) начнет мигать.
2. На пульте ДУ нажмите кнопку RL# (29) для
уменьшения уровня громкости задней левой
колонки, при этом индикатор STANDBY (9) начнет
мигать.
I. ЗАДНЯЯ ПРАВАЯ КОЛОНКА
1. На пульте ДУ нажмите кнопку RR+ (36) для
увеличения уровня громкости задней правой
колонки, при этом индикатор STANDBY (9) начнет
мигать.
2. На пульте ДУ нажмите кнопку RR# (37) для
уменьшения уровня громкости передней правой
колонки, при этом индикатор STANDBY (9) начнет
мигать.
J. АУДИО ВХОД 5.1 CH
1. Правильно подключите устройство к источнику
аудио. Аудио выход 5.1 CH источника должен
соответствовать аудио входу 5.1 CH устройства.
(Примечание: Источник аудио должен иметь
встроенный AC#3/DTS декодер.)
2. На пульте ДУ нажмите кнопку INPUT (25) для выбора
аудио входа 5.1 CH.
3. По необходимости установите настройки, такие как
VOLUME (громкость), BASS (тембр НЧ), TREBLE
(тембр ВЧ).
K. ФУНКЦИЯ ОТКЛЮЧЕНИЯ ЗВУКА (MUTE)
1. На пульте ДУ нажмите кнопку MUTE (33) для
отключения звука.
2. Индикатор MUTE (9), расположенный на передней
панели, замигает.
3. Нажмите кнопку MUTE еще раз для возобновления
звучания.
L. СБРОС НАСТРОЕК
Нажатие кнопки PRESET (34) на пульте ДУ сбросит
все настройки, такие как баланс, уровень громкости
каналов на уровень 0дБ (заводские установки).
РУССКИЙ
16
4025.qxd 13.07.2005 17:51 Page 16

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
1. НЕТ ЗВУКА
(1) Проверьте правильность подключения устройства.
(2) Увеличьте уровень громкости устройства.
(3) Убедитесь в правильности выбора аудио входа устройства.
2. НЕТ ЗВУКА В ПЕРЕДНЕЙ ЛЕВОЙ КОЛОНКЕ
(1) Проверьте правильность подключения передней левой колонки к устройству.
(2) Убедитесь в том, что не включена функция установки баланса. Произведите настройку баланса каналов.
(3) Проверьте правильность подключения устройства к источнику аудио.
3. НЕТ ЗВУКА В ПЕРЕДНЕЙ ПРАВОЙ КОЛОНКЕ
(1) Проверьте правильность подключения передней правой колонки к устройству.
(2) Убедитесь в том, что не включена функция установки баланса. Произведите настройку баланса каналов.
(3) Проверьте правильность подключения устройства к источнику аудио.
4. НЕТ ЗВУКА В ЦЕНТРАЛЬНОЙ КОЛОНКЕ
(1) Проверьте правильность подключения центральной колонки к устройству.
(2) Проверьте правильность подключения устройства к источнику аудио.
(3) Убедитесь в правильности выбора аудио входа.
5. ЗАДНИЕ КОЛОНКИ НЕ ВОСПРОИЗВОДЯТ ЗВУК
(1) Проверьте правильность подключения задних колонок.
(2) Проверьте правильность подключения устройства к источнику аудио.
(3) Проверьте включение входа 2.1CH.
(4) Проверьте включение входа 5.1CH.
ПРИЛОЖЕНИЕ
При подключении устройства к DVD плееру со встроенным DD/DTS декодером убедитесь в следующем:
1. При подключении черев аудио вход 5.1 CH., в настройках плеера выбран аудио выход 5.1CH. Для
воспроизведения используйте диск с аудио дорожкой 5.1 CH.
2. В настройках плеера размер колонок для передних, центральной и задних колонок установлен "Малый", а выход
на сабвуфер находится в состоянии "Вкл.".
При подключении устройства к DVD плееру внимательно изучите инструкцию по эксплуатации DVD плеера.
РУССКИЙ
17
4025.qxd 13.07.2005 17:51 Page 17

18
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания. AC220V/50Гц
Максимальная потребляемая мощность 200Вт
Входная чувствительность (сабвуфер) 60мВ±20мВ
Входная чувствительность (колонки) 300мВ±50мВ
Номинальное сопротивление звуковой катушки (сабвуфер) 8 Ом
Номинальное сопротивление звуковой катушки (колонки) 4 Ом
Соотношение сигнал/шум (А# взвешенный) >72дБ
Выходная мощность сабвуфера
(среднеквадратичное значение) 50Вт
Выходная мощность передней колонки (среднеквадратичное значение) 15Вт x 2
Выходная мощность центральной колонки (среднеквадратичное значение) 15Вт
Выходная мощность задней колонки (среднеквадратичное значение) 15Вт x 2
Суммарное значение коэффициента нелинейных искажений (1кГц, 1Вт) <0.5%
Регулировка низких частот (100Гц) +8дБ
Регулировка высоких частот (10кГц) +8дБ
Частотная характеристика (сабвуфер) 40Гц~200Гц ±5дБ
Частотная характеристика
(передняя колонка) 200Гц~20kГц ±5дБ
Частотная характеристика (центральная колонка)
200Гц~20kГц ±5дБ
Частотная характеристика
(задний динамик) 200Гц~20kГц±5дБ
Разделение каналов (1кГц) 30дБ
Балансировка каналов (стерео) ±1.5дБ
Размеры и вес нетто:
Габаритные размеры основного устройства (ШxВxГ)
200x335x400 (мм)
Габаритные размеры передней колонки (ГxВ)
Ø86x5OO (мм)
Габаритные размеры центральной колонки (ГxВ)
Ø86x35O (мм)
Габаритные размеры задней колонки (ГxВ) Ø86x5OO (мм)
Вес нетто 22.8 кг
Производитель оставляет за собой право изменять характеристики прибора без предварительного уведомления.
Ср к службы приб ра не менее 5)ти лет.
Данное изделие соответствует всем требуемым европейским и российским стандартам безопасности и
гигиены.
Производитель: АН#ДЕР ПРОДАКТС ГмбХ, Австрия
Нойбаугюртель 38/7А, 1070 Вена, Австрия
РУССКИЙ
4025.qxd 13.07.2005 17:51 Page 18

4025.qxd 13.07.2005 17:51 Page 19

4025.qxd 13.07.2005 17:51 Page 20
