VOGELS SAVA 1021 User manual

40020/20180625 • SAVA 1021TM
© ALL RIGHTS RESERVED VOGEL’S®
USER MANUAL 3
GEBRAUCHSANLEITUNG
GUIDE UTILISATEUR
MODO DE EMPLEO
MANUALE D’ISTRUZIONI
GEBRUIKSAANWIJZING
11
19
27
35
43
Smart AV converter
SAVA 1021

© VOGEL’S
2

SAVA 1021™
3
1. Table of contents
1. Table of contents..................................................................3
2. Safety warnings....................................................................4
3. Introduction..........................................................................4
4. Set content...........................................................................5
5. Benefits................................................................................6
6. Installation............................................................................6
7. Frequently asked questions..................................................7
8. Technical data......................................................................8
9. Declaration of conformity......................................................9
10. Copyrights..........................................................................10

© VOGEL’S
4
2. Safety warnings
•To prevent short circuits, this product should only be used
inside and only in dry spaces. Do not expose the components
to rain or moisture. Do not use the product close to a bath,
swimming pool etc.
•Do not expose the components of your systems to extremely
high temperatures or bright light sources.
•In case of improper usage or if you have altered and repaired
the product yourself, all guarantees expire. Vogel’s does not
accept responsibility in the case of improper usage of the
product or when the product is used for purposes other than
specified. Vogel’s does not accept responsibility for additional
damage other than covered by the legal product responsibility.
•This product is not a toy. Keep out of reach of children.
•Do not open the product: the device may contain live parts.
The product should only be repaired or serviced by a qualified
expert.
•Only connect the adapter to the mains after checking
whether the mains voltage is the same as the values on the
identification tags. Never connect an adapter or power cord
when it is damaged. In that case, contact your supplier.
3. Introduction
Congratulations on your purchase of the Vogel’s SAVA 1021™!
This device allows you to convert a composite signal with stereo
audio to an HDMI signal. This is ideal when you want to connect a
video source with a SCART or RCA output to an HDTV or
projector with an HDMI input. Examples of such video sources are
a DVD-player, video recorder or a security camera.
Vogel’s products are manufactured with the utmost care and are
exceptionally high quality. Please read this manual carefully and
follow the instructions in order to get the best from this product.

SAVA 1021™
5
4. Set content

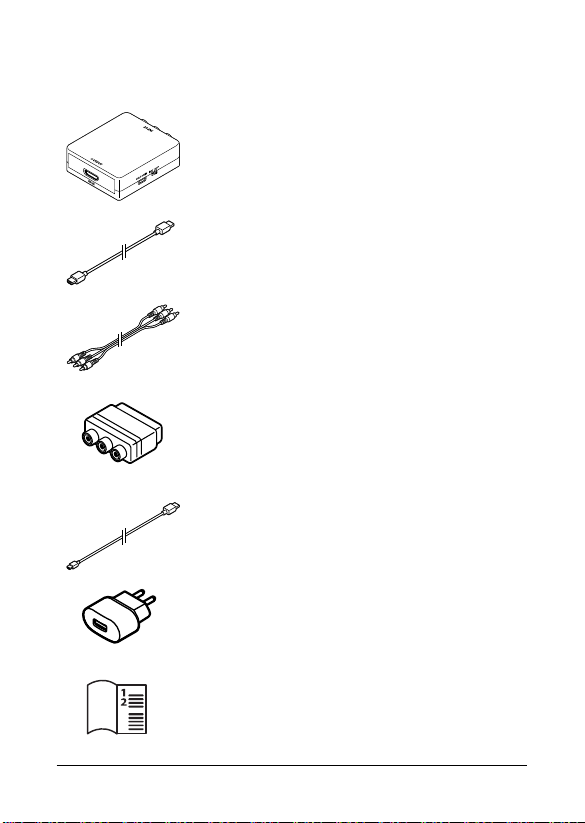

1 x AV to HDMI converter
1 x High speed HDMI cable 3 m
1 x RCA cable black 0.5 m
1 x SCART adapter
1 x Power cable black 80 cm, mini USB
1 x USB power adapter
1 x User Manual

© VOGEL’S
6
5. Benefits
•Connect a video source (DVD player, video recorder,
security camera, etc.) with a SCART or RCA output to an
HDTV or projector with an HDMI input
•Convert an AV signal (composite and stereo audio) to an
HDMI signal (720p/1080p)
•No software installation required, making it quick and easy to
use
•With built-in 720p/1080p selector switch
6. Installation
Before installation:
•Turn off all devices (HDTV and video source) before
connecting them to the SAVA 1021™. If a device cannot be
turned off, please remove the plug from the socket.
•Only use High Speed HDMI® certified cables for the best
picture and sound quality. Using too much force to connect or
disconnect the HDMI cables may damage them.

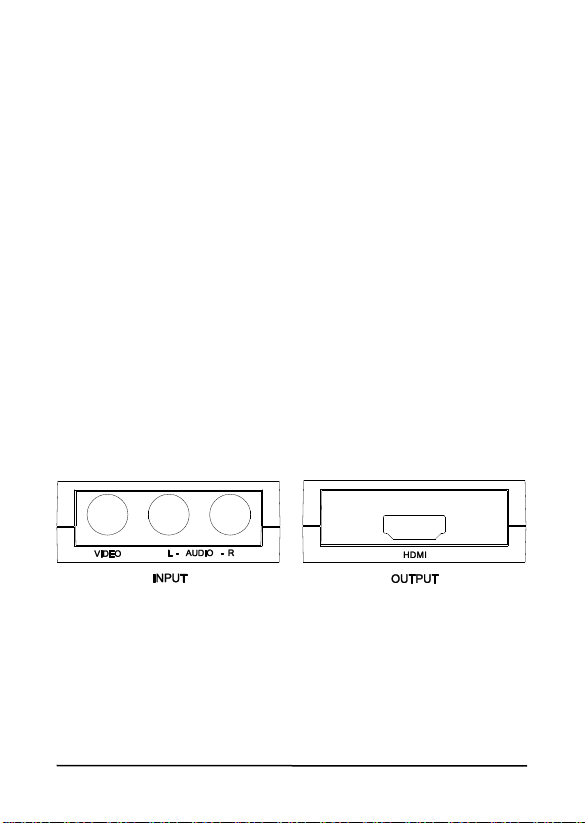

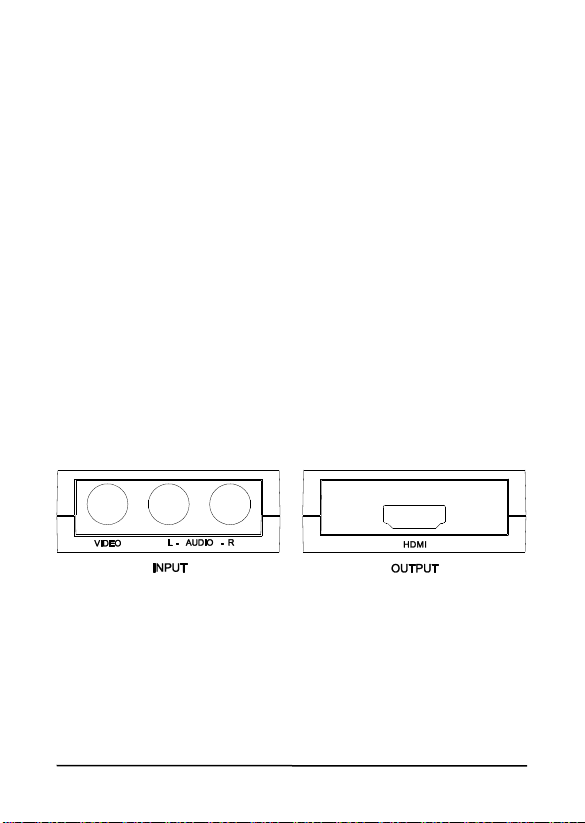

1. Use the supplied RCA cable to connect the video source
(such as a DVD player, video recorder or security camera) to
the input marked "Video L - Audio - R". If desired, use the
SCART adapter and set its built-in selector switch to “OUT”
(output).
2. Use an HDMI cable to connect the HDTV or projector to the
HDMI port marked "HDMI".

SAVA 1021™
7
3. Set the built-in selector switch to the desired output
resolution, 720p or 1080p.
4. Use the USB power cable to connect the power adapter to
the "USB power" connector and insert the plug into the wall
socket.
7. Frequently asked questions
No (or poor) image and sound
If you experience a poor picture or no picture after connecting the
HDMI converter, please try to identify the problem by connecting
the video source directly to a screen (TV or projector). This allows
you to determine whether the problem is with the video source,
the RCA cable, the HDMI converter or the screen.
•Make sure the power adapter is connected and plugged in.
•For the best picture and sound quality, only use High Speed
HDMI® certified cables.
•Do not use HDMI cables longer than those specified in the
technical data.
•Check the HDMI and RCA cables and/or connectors for
damage.
Any questions that are not answered here? Please visit
www.vogels.com

© VOGEL’S
8
8. Technical data
Connections
AV input 3 x RCA (video, L/R audio)
HDMI output 1 x HDMI (19-pin female)
HDMI cable length max. 15 metres
Video
Video systems PAL and NTSC
HDMI output resolutions 720p/60Hz and 1080p/60Hz
Audio
Audio input Stereo
Housing
Dimensions (D x W x H) 66 x 55 x 20mm
Weight 40g
Environment
Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%
Power supply
External power adapter input 100-240VAC @ 50/60Hz
Output 5VDC / 1A
Specifications may change without prior notice.

SAVA 1021™
9
9. Declaration of conformity
Hereby, Vogel’s BV declares that this SAVA 1021™ is in compliance with
the essential requirements and other relevant provisions of the following
Directives:
Directive 2014/30/EU of the European Parliament and of the Council of 26
February 2014 on the harmonisation of the laws of the Member States
relating to electromagnetic compatibility (recast).
Directive 2014/35/EU of the European Parliament and of the Council of 26
February 2014 on the harmonisation of the laws of the Member States
relating to the making available on the market of electrical equipment
designed for use within certain voltage limits.
Directive 2011/65/eu of the European parliament and of the council of 8
June 2011 on the restriction of the use of certain hazardous substances in
electrical and electronic equipment.
Vogel’s BV – Hondsruglaan 93 –5628 DB Eindhoven - The Netherlands

© VOGEL’S
10
10.Copyrights
SAVA 1021™ is a trademark of Vogel’s B.V. All rights reserved. Every effort
has been made to ensure that the information in this manual is accurate.
Vogel’s is not responsible for printing or clerical errors. Copyright and all
other proprietary rights in the content (including but not limited to model
numbers, software, audio, video, text and photographs) rests with Vogel’s
B.V. Any use of the Content, but without limitation, distribution,
reproduction, modification, display or transmission without the prior written
consent of Vogel’s is strictly prohibited. All copyright and other proprietary
notices shall be retained on all reproductions. Other company and product
names mentioned herein may be trademarks of their respective companies.
Mention of third-party products is for informational purposes only and
constitutes neither an endorsement nor a recommendation. Vogel’s
assumes no responsibility with regard to the performance or use of these
products.
Environmental Information for Customers in the European Union
and other European countries with separate collection systems.
This symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall be handed
over to the applicable collection point for the recycling of electrical and
electronic equipment. It is your responsibility to dispose of this and other
electric and electronic equipment via designated collection facilities
appointed by the government or local authorities. Correct disposal and
recycling will help prevent potential negative consequences to the
environment and human health. For more detailed information about the
disposal of your old equipment, please contact your local authorities, waste
disposal service, or the shop where you purchased the product.

SAVA 1021™
11
1. Inhaltsverzeichnis
1. Inhaltsverzeichnis..................................................................11
2. Sicherheitshinweise...............................................................12
1. Einführung.............................................................................12
2. Verpackungsinhalt.................................................................13
3. Vorzüge.................................................................................14
4. Installation.............................................................................14
5. Häufig gestellte fragen...........................................................15
6. Technische daten..................................................................16
3. Declaration of conformity.......................................................17
4. Copyright...............................................................................18

© VOGEL’S
12
2. Sicherheitshinweise
•Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich
innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen
Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht
neben oder nahe eines Bades, Schwimmbades usw. verwenden.
•Setzen Sie die Komponente Ihres Systems nicht extrem hohen
Temperaturen oder starken Lichtquellen aus.
•Bei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen verfallen alle
Garantiebestimmungen. Vogel’s übernimmt bei einer falschen
Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.
Vogel’s übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.
•Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern
halten.
•Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf
lebensgefährliche Stromspannung steht. Überlassen Sie
Reparaturen oderWartung nur Fachleuten.
•Schließen Sie den Netzadapter erst dann an das Stromnetzan,
nachdem Sie überprüft haben, ob die Netzspannung mit dem auf
dem Typenschild angegeben Wert übereinstimmt. Schließen Sie
niemals einen Netzadapter oder ein Netzkabel an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem
Lieferanten auf.
1. Einführung
Herzlichen Glückwunsch zum Erwerb Ihres Vogel’s SAVA
1021™!. Dieses Produkt wandelt das Composite-Signal mit
Stereo Audio in ein HDMI-Signal um. Ideal, wenn Sie eine
Videoquelle mit SCART oder RCA Ausgang an einen HDTV oder
Projektor mit HDMI Eingang anschließen möchten. Beispiele von
Videoquellen sind: DVD-Player, Videorekorder, Überwachungs-
kamera. Die Produkte Vogel’s werden mit großer Sorgfalt
hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung
bitte sorgfältig durch und befolgen Sie die Anweisungen, um die
Möglichkeiten dieses Produkts optimal nutzen zu können.

SAVA 1021™
13
2. Verpackungsinhalt
1 x AV auf HDMI Converter
1 x Hochgeschwindigkeits-HDMI-Kabel 3 m
1 x Cinchkabel schwarz 0,5 m
1 x SCART Adapter
1 x Speisungskabel schwarz 80 cm,
Mini USB
1 x USB Speisungsadapter
1 x Gebrauchsanleitung

© VOGEL’S
14
3. Vorzüge
•Schließen Sie eine Videoquelle (DVD Player, Videorekorder,
Überwachungskamera usw.) mit SCART oder RCA Ausgang
an einen HDTV oder Projektor mit HDMI Eingang an.
•Konvertieren Sie ein AV Signal (Composite und Stereo
Audio) in ein HDMI Signal (720p/ 1080p)
•Softwareinstallation nicht notwendig und somit schnell und
einfach in der Verwendung.
•Mit eingebautem 720p/ 1080p Wahlschalter
4. Installation
Bevor Sie beginnen:
•Schalten Sie alle Geräte (HDTV und Videoquelle) zunächst
aus, bevor Sie diese an den SAVA 1021™ anschließen.
Entfernen Sie den Stecker aus der Steckdose, falls dieser
nicht ausgeschaltet werden kann.
•Verwenden Sie zum Erhalt einer optimalen Bild- und
Tonqualität ausschließlich High Speed HDMI® zertifizierte
Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel
anzuschließen oder loszukoppeln; diese könnten sonst
beschädigen.
1. Schließen Sie die Videoquelle (wie DVD Player,
Videorekorder oder Überwachungskamera) mit dem
enthaltenen RCA Kabel an den Eingang mit der Bezeichnung
“Video L – Audio –R” an. Verwenden Sie, wenn gewünscht,
den SCART Adapter und stellen Sie hier den eingebauten
Wahlschalter auf ‘’OUT’’ (Ausgang) ein.
2. Verbinden Sie den HDTV oder Projektor mit einem HDMI
Kabel an einen HDMI Ausgang mit der Bezeichnung "HDMI“.

SAVA 1021™
15
3. Stellen Sie den eingebauten Wahlschalter auf die
gewünschte Videoauflösung ein: 720p oder 1080p.
4. Schließen Sie den Speisungsadapter mit dem USB
Speisungskabel an den “USB Power“ Anschluss an und
verbinden Sie den Stecker mit der Steckdose.
5. Häufig gestellte fragen
Kein (oder schlechtes) Bild und Ton
Wenn Sie nach dem Anschließen des HDMI Converters
(Umwandler) kein, oder ein schlechtes Bild empfangen, versuchen
Sie dann, die Videoquelle unmittelbar an einen Bildschirm
anzuschließen (TV oder Projektor). Auf diese Art können Sie
ermitteln, ob das Problem an der Videoquelle, dem RCA Kabel,
HDMI Converter oder dem Bildschirm entsteht.
•Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist
und sich in der Steckdose befindet.
•Verwenden Sie zum Erhalt einer optimalen Bild- und
Tonqualität ausschließlich High Speed HDMI® zertifizierte
Kabel.
•Verwenden Sie keine HDMI Kabel, die länger sind als in den
technischen Daten aufgeführt
•Überprüfen Sie das HDMI- und RCA Kabel und/oder
Anschlüsse auf Beschädigungen.
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?
Schauen Sie dann unter www.vogels.com

© VOGEL’S
16
6. Technische daten
Anschlüsse:
AV Eingang 3 x RCA (Video, L/R Audio)
HDMI Ausgang 1 x HDMI (19-Buchsenkontakt)
HDMI Kabellänge Höchstlänge 15 Meter
Video
Videosysteme PAL, NTSC und SECAM
HDMI Ausgang Auflösungen 720p/ 60Hz und 1080p/ 60Hz
Audiosignal
Audioeingang Stereo
Gehäuse
Maßangaben (Tx B x H) 66 x 55 x 20mm
Gewicht 40g
Umgebung
Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%
Speisung
Externer Speisungsadaptereingang 100 ~ 240VAC @ 50/60Hz
Ausgang 5VDC / 1A
Angaben können ohne vorherige Mitteilung geändert werden.

SAVA 1021™
17
3. Declaration of conformity
Hiermit erklärt Vogel’s BV die Übereinstimmung des Gerätes SAVA 1021™
mit den grundlegenden Anforderungen und den anderen relevanten
Festlegungen der Richtlinien:
Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom
26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der
Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).
Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom
26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der
Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur
Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.
Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8.
Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Vogel’s BV – Hondsruglaan 93 –5628 DB Eindhoven - Niederlande

© VOGEL’S
18
4. Copyright
SAVA 1021™ ist ein Warenzeichen von Vogel’s BV. Alle Rechte
vorbehalten. Weitergehende Ansprüche sind ausgeschlossen,
insbesondere übernimmt Vogel’s BV keine Gewähr für die Richtigkeit des
Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am
Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software,
Audio, Video, Text und Fotos begrenzt) liegt bei Vogel’s BV. Jegliche
Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung,
Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche
Erlaubnis von Vogel’s ist strengstens untersagt. Alle Urheber- und andere
Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die
Rechte an anderen in diesem Handbuch erwähnten Marken und
Produktnamen können bei ihren Inhabern liegen und werden hiermit
anerkannt. Die Nennung von Produkten, die nicht von Vogel’s sind, dient
ausschließlich Informationszwecken und stellt keine Werbung dar. Vogel’s
übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser
Produkte keine Gewähr.
Umweltinformation für Kunden innerhalb der Europäischen
Union und anderen europäischen Ländern mit einem separaten
Sammelsystem für diese Geräte.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Es liegt in Ihrer
Verantwortung, dieses Gerät und andere elektrische und elektronische
Geräte über die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen.
Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle
negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen,
wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt
erworben haben.

SAVA 1021™
19
1. Table des matières
1. Table des matières................................................................19
2. Avertissements de securite....................................................20
3. Introduction...........................................................................20
4. Contenu de l’emballage.........................................................21
5. Avantages.............................................................................22
6. Installation.............................................................................22
7. Foire aux questions...............................................................23
8. Caractéristiques techniques ..................................................24
9. Droits d'auteur.......................................................................26

© VOGEL’S
20
2. Avertissements de securite
•Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à
l'intérieur, et uniquement dans des endroits secs. Nepasexposer les
composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou
près d'unebaignoire, une piscine, etc.
•Ne pas exposer les composants devotre système à des
températures extrêmement élevées ouà des sources de lumières
trop fortes.
•Toute utilisation impropre, toute modification ou réparation effectuée
vous-même annule la garantie. Vogel’s n’accepte aucune
responsabilité dans le cas d’une utilisation impropre du produit ou
d’une utilisation autre que celle pour laquelle le produit est destiné.
Vogel’s n’accepte aucune responsabilité pour dommage conséquent,
autre que la responsabilité civile du faitdes produits.
•Ce produit n’est pas un jouet et doit être rangé hors de la portée des
enfants.
•Ne jamais ouvrir le produit: Les appareils peuvent comprendre des
composants dont latension est mortelles Les réparations ou
l'entretien ne doivent être effectués que par des personnes
compétentes.
•Brancher l’adaptateur secteur sur le réseau électrique seulement
après avoir vérifié que la tension d’alimentation correspond à la
valeur indiquée sur les plaques d’identification. Ne jamais brancher
un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci
est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
3. Introduction
Félicitations pour l'achat du Vogel’s SAVA 1021™ ! Il vous permet
de convertir un signal composite avec audio stéréo en signal
HDMI. Idéal lorsque vous souhaitez connecter une source vidéo
avec une sortie SCART ou une sortie RCA à un téléviseur HD ou
à un projecteur avec une entrée HDMI. Quelques exemples de
sources vidéo : lecteur DVD, magnétoscope, caméra de
surveillance.
Les produits Vogel’s sont fabriqués avec un grand soin et sont de
grande qualité. Veuillez parcourir ce manuel attentivement et
suivre les instructions pour bénéficier des possibilités de ce
produit de façon optimale.
