VOGELS SAVA 1041 User manual

40024/20180625 • SAVA 1041TM
© ALL RIGHTS RESERVED VOGEL’S®
USER MANUAL 3
GEBRAUCHSANLEITUNG
GUIDE UTILISATEUR
MODO DE EMPLEO
MANUALE D’ISTRUZIONI
GEBRUIKSAANWIJZING
10
17
24
31
38

© VOGEL’S
2

SAVA1041™
3
ENGLISH
1 Table of contents
1Table of contents.....................................................................3
2Safety instructions...................................................................4
3Your product............................................................................5
3.1 Introduction.............................................................................5
3.2 Package contents....................................................................5
4Advantages.............................................................................6
5Getting started.........................................................................6
5.1 Installation...............................................................................6
6Usage .....................................................................................7
7Product details ........................................................................7
7.1 Technical specifications...........................................................7
8Frequently asked questions (FAQs) ........................................7
9Notification..............................................................................8
9.1 Declaration of Conformity........................................................8
9.2 Recycling ................................................................................8
9.3 Copyrights...............................................................................9

© VOGEL’S
4
2 Safety instructions
Please read these instructions thoroughly before you use the
device and keep them for future reference.
•Only for indoor use.
•Do not use the product in a damp environment or near water.
•Do not expose the product to extremely high or low
temperatures, strong light sources or direct sunlight.
•This product is not a toy. Keep out of reach of children.
•Connect the adapter to the mains only after you have verified
that the line voltage corresponds to the value specified on the
type plates.
•Never connect a power adapter if it's damaged. In such
cases, please contact your supplier.
•Disconnect the AC/DC power adapter from the mains when
this device is not in use for prolonged time.
•Never open the product: the device may contain parts with
deadly voltage.
•Repairs or service should only be performed by qualified
personnel.
•Improper use, self-installed modifications or repairs will void
any and all warranties.
•Vogel’s does not accept any product responsibility for
incorrect use of the product or use other than for which the
product is intended.
•Vogel’s does not accept liability for any consequential
damage other than the legal product responsibility.

SAVA1041™
5
ENGLISH
3 Your product
3.1 Introduction
Congratulations on the purchase of your Vogel’s SAVA 1041™!
This converter changes a digital Toslink or Coaxial signal into a
left/right stereo signal. Easily and quick- ly connect your Audio
Source to your Audio Amplifier.
Vogel’s products are manufactured with the utmost care and are
exceptionally high quality. Please read this manual carefully and
follow the instructions in order to get the best from this product.
3.2 Package contents
A. 1 x smart AV converter dig to stereo
B. 1 x Power cable, 1 m
C. 1 x Power adapter
D. 1 x Digital coax cable, 3 m
E. 1 x Toslink cable, 50 cm

© VOGEL’S
6
F. 1 x RCA audio cable
G. 1 x User manual
4 Advantages
•Convert your digital audio signals (Toslink or Coaxial) to a
left/right stereo audio signal.
•Perfect if your Audio Amplifier has too few or no digital audio
inputs.
•With improved 192kHz sample rate for the best sound
reproduction.
•Supports uncompressed digital stereo signals.
•Supports 16 or 24bit; 8, 32, 44.1, 48, 96, 176.4 and 192kHz
sample frequencies.
5 Getting started
5.1 Installation
Note:
•We recommend that you switch off your equipment before
connecting cables in order to prevent any of the devices
being damaged.
•At all times, avoid bending the optical (Toslink) cable as it is
very delicate.

SAVA1041™
7
ENGLISH

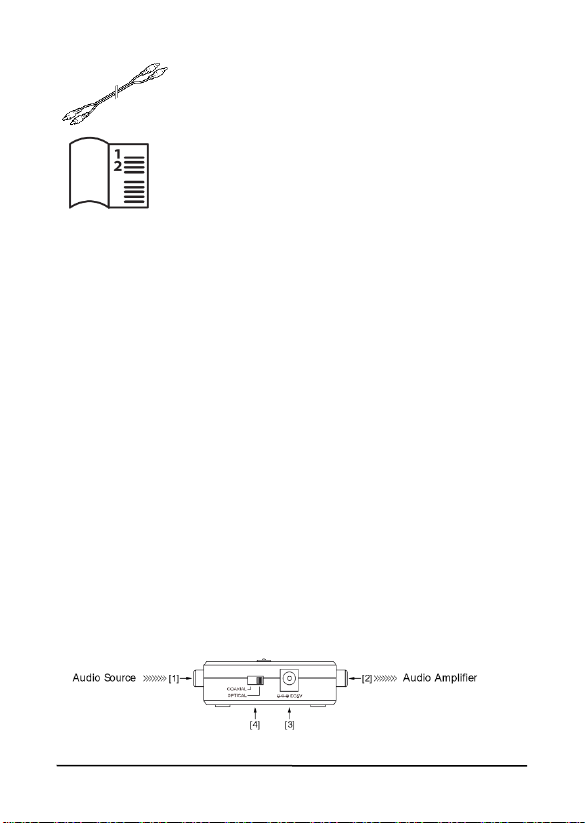

1. Connect the Audio Source to one of the digital audio inputs
[1] on the SAVA 1041™ using the optical or coaxial audio
cable.
2. Connect the Audio Amplifier to the stereo audio outputs [2]
on the SAVA 1041™ using the (supplied) RCA stereo audio
cable.
3. Connect the power adapter [3] and plug into the electrical
socket.
4. Use the switch [4] to select which digital audio input (Coaxial
or Optical) is connected to the SAVA 1041™.
5. Switch your device on and check that the audio connection
works.
6 Usage
If the audio connection does not work (properly), consult the
instructions for the Audio Source and/or the Audio Amplifier for the
correct settings.
7 Product details
7.1 Technical specifications
Inputs and outputs
Audio input l x optical (Toslink), l x coaxial (RCA)
Audio output l x left / right stereo (RCA)
Supported Audio Format 2 CH, LPCM
Housing
Dimensions (H x W x D) 80 x 51 x 23mm
Weight 45 g
Power
External Power adapter Input 100-240VAC @ 50-60Hz
Output 5VDC CO 500mA
Specifications may change without prior notice.
8 Frequently asked questions (FAQs)
Please go to www.vogels.com if you have any questions.

© VOGEL’S
8
9 Notification
9.1 Declaration of Conformity
Hereby, Vogel’s BV, declares that this SAVA 1041™ is in
compliance with the essential requirements and other relevant
provisions of the following Directives:
Directive 2014/53/EU of the European Parliament and of the Council of 16
April 2014 on the harmonisation of the laws of the Member States relating
to the making available on the market of radio equipment and repealing
Directive 1999/5/EC.
Directive 2011/65/eu of the European parliament and of the council of 8
June 2011 on the restriction of the use of certain hazardous substances in
electrical and electronic equipment.
Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing
Directive 2005/32/EC of the European Parliament and of the Council with
regard to eco-design requirements for no-load condition electric power
consumption and average active efficiency of external power supplies.
You can read the full Declaration of Conformity at http://www.vogels.com

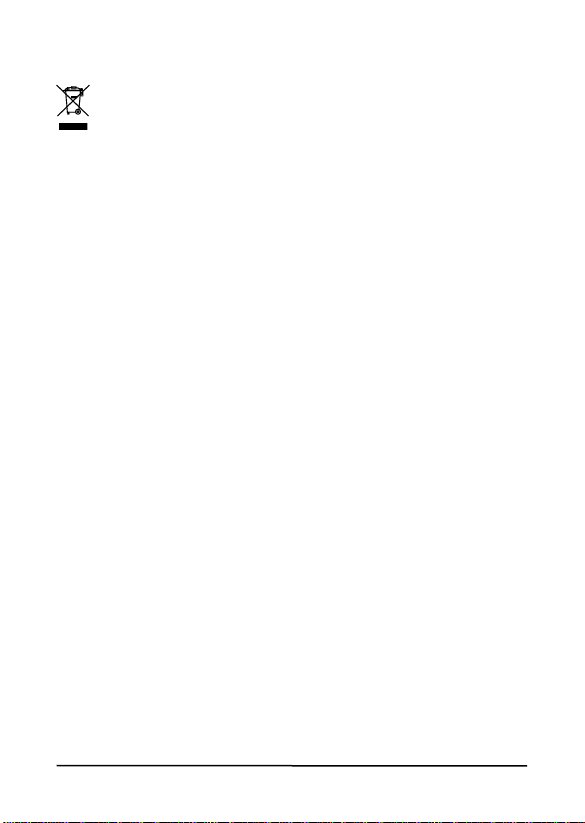

9.2 Recycling
Environmental Information for Customers in the European Union.
European Directive 2002/96/EC requires that the equipment
bearing this symbol on the product and/or its packaging must not
be disposed of with unsorted municipal waste. The symbol indicates that
this product should be disposed of separately from regular household waste
streams. It is your responsibility to dispose of this and other electric and
electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help
prevent potential negative consequences to the environment and human
health. For more detailed information about the disposal of your old
equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.

SAVA1041™
9
ENGLISH
9.3 Copyrights
SAVA 1041 ™ is a trademark of Vogel’s B.V. All rights reserved. Every
effort has been made to ensure that the information in this manual is
accurate. Vogel’s is not responsible for printing or clerical errors. Copyright
and all other proprietary rights in the content (including but not limited to
model numbers, software, audio, video, text and photographs) rests with
Vogel’s B.V. Any use of the Content, but without limitation, distribution,
reproduction, modification, display or transmission without the prior written
consent of Vogel’s is strictly prohibited. All copyright and other proprietary
notices shall be retained on all reproductions. Other company and product
names mentioned herein may be trademarks of their respective companies.
Mention of third-party products is for informational purposes only and
constitutes neither an endorsement nor a recommendation. Vogel’s
assumes no responsibility with regard to the performance or use of these
products.
Vogel’s BV – Hondsruglaan 93 –5628 DB Eindhoven - The Netherlands

SAVA 104110
1 Inhaltsverzeichnis
1Inhaltsverzeichnis..................................................................10
2Sicherheitshinweise...............................................................11
3Ihr Produkt ............................................................................12
3.1 Einführung.............................................................................12
3.2 Verpackungsinhalt.................................................................12
4Verwendbarkeit .....................................................................13
5..............................................................................13
5.1 Installation.............................................................................13
6Anwendung...........................................................................14
7Technische Daten .................................................................14
8Häufig gestellte Fragen (FAQs).............................................15
9Hinweis .................................................................................15
9.1 Konformitätserklärung ...........................................................15
9.1 Recycling ..............................................................................16
9.2 Urheberrechte.......................................................................16

SAVA 1041
11
DEUTSCH
2 Sicherheitshinweise
Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen und bewahren Sie diese
Anleitung bitte für eventuelle, spätere Bedarfsfälle auf.
•Ausschließlich für Verwendung in Innenräumen.
•Dieses Produkt nicht in einer feuchten Umgebung oder nahe
Wasserquellen verwenden.
•Setzen Sie dieses Produkt nicht extrem hohen oder
niedrigen Temperaturen, starken Lichtquellen und direkter
Sonneneinstrahlung aus.
•Dieses Produkt ist kein Spielzeug. Außer Reichweite von
Kindern halten.
•Schließen Sie den Netzadapter erst dann an das Stromnetz
an, nachdem Sie überprüft haben, ob die Netzspannung mit
dem auf dem Typenschild angegeben Wert übereinstimmt.
•Schließen Sie niemals einen Netzadapter an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit
Ihrem Lieferanten auf.
•Entfernen Sie den AC/DC Speisungsadapter aus der
Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.
•Das Produkt niemals öffnen: Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht.
•Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
•Bei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen
verfallen alle Garantiebestimmungen.
• übernimmt bei einer falschen Verwendung des
Produkts oder bei einer anderen Verwendung des Produktes
als für den vorgesehenen Zweck keinerlei Produkthaftung.
• übernimmt für Folgeschäden keine andere Haftung
als die gesetzliche Produkthaftung.

© 
12
3 Ihr Produkt
3.1 Einführung
Herzlichen Glückwunsch zum Erwerb Ihres 
SAVA 1041  oder
Koaxial Signal zu einem links/rechts Stereosignal um. Somit ist
Ihre Audioquelle schnell und einfach geeignet, um an Ihren
Audioverstärker angeschlossen zu werden.
Die Produkte  werden mit großer Sorgfalt hergestellt und
sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig
durch und befolgen Sie die Anweisungen, um die Möglichkeiten
dieses Produkts optimal nutzen zu können.

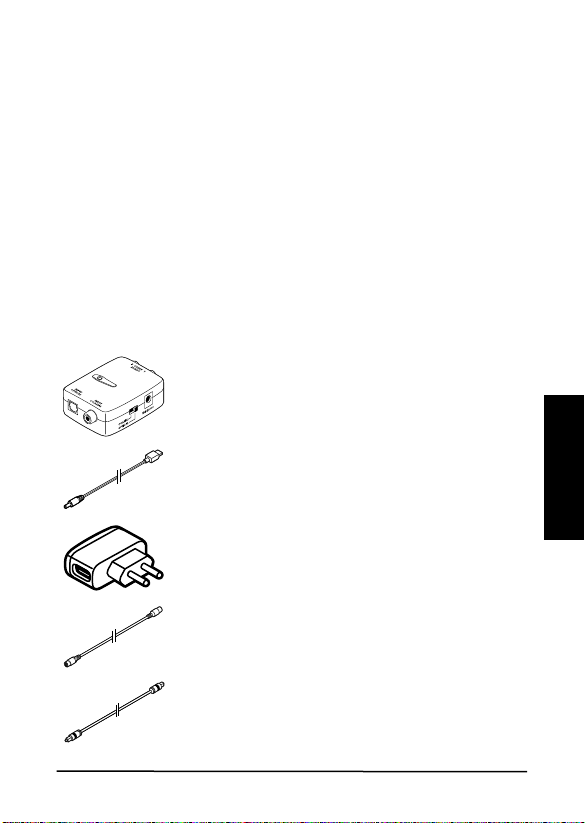

3.2 Verpackungsinhalt
A. 1 x intelligenter AV-Konverter dig to
stereo
B. 1 x Netzkabel, 1 m
C. 1 x Netzteil
D. 1 x Digitales Koaxialkabel, 3 m
E. 1 x Toslink-Kabel, 50 cm

SAVA 1041
13
DEUTSCH
F. 1 x RCA-Audiokabel
G. 1 x Gebrauchsanleitung
4 Verwendbarkeit
•Konvertieren Sie Ihre digitalen Audiosignale (Toslink oder
Koaxial) zu einem links/rechts Stereotonsignal.
•Äußerst praktisch, wenn Ihr Audioverstärker keine oder zu
wenig digitale Audioeingänge hat.
•Mit verbesserter 192kHz Sampling Rate, für die beste
Soundwiedergabe.
•Unterstützt unkomprimierte, digitale Stereosignale
•Unterstützt 16 oder 24BIT; 8, 32, 44.1, 48, 96, 176.4 und
192kHz Sampling Frequenzen.
5 Los geht’s
5.1 Installation
Achtung:
•Um mögliche Beschädigen an Ihren Geräten vorzubeugen
empfehlen wir, die Geräte erst auszuschalten, bevor Sie die
Kabel anschließen.
•Biegen Sie das optische (Toslink) Kabel niemals, denn es ist
sehr empfindlich.

 

 

© 
14

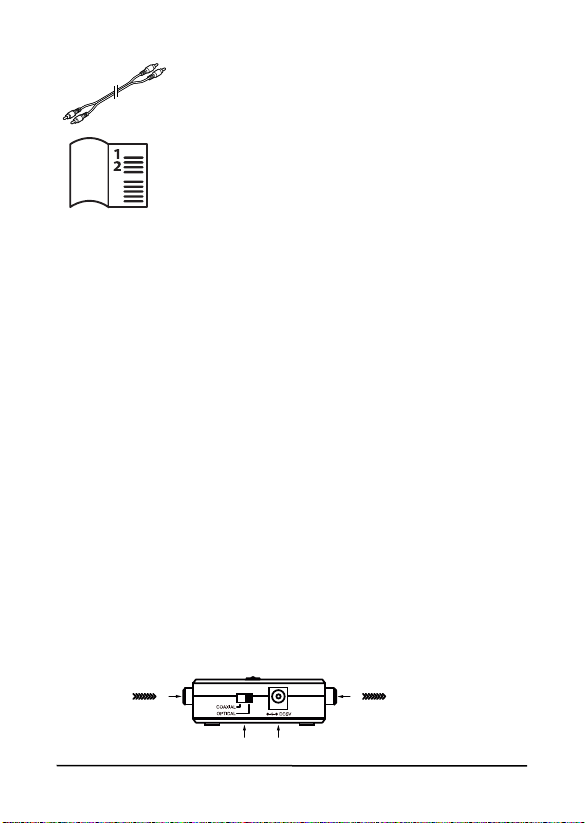

1. Schließen Sie die Tonquelle mithilfe des optischen oder
koaxialen Audiokabels an einen der digitalen Audioeingänge
[1] des SAVA 1041
2. Schließen Sie den Audioverstärker mithilfe des (enthaltenen)
RCA Stereo Audiokabels an die Stereo-Audioausgänge [2]
des SAVA 1041
3. Schließen Sie den Speisungsadapter [3] an und verbinden
Sie ihn mit der Steckdose.
4. Wählen Sie mit dem Schalter [4], welcher digitale
Audioeingang (Koaxial oder Optical) an den SAVA 1041
angeschlossen ist.
5. Schalten Sie Ihr Gerät ein und prüfen Sie, ob die
Tonverbindung funktioniert.
6 Anwendung
Sollte die Audioverbindung nicht (optimal) funktionieren, ziehen
Sie dann für die ent- sprechenden Einstellungen die
Gebrauchsanleitung Ihrer Tonquelle und/oder Ihres
Audioverstärkers zurate.
7 Technische Daten
Ein- und Ausgänge
Audioeingang 1 x optisch (Toslink), 1 x koaxial
(RCA)
Audioausgang 1 x links / rechts Stereo (RCA)
Unterstützte Audioformate 2 CH, LPCM
Gehäuse
Maßangaben (H x B x T) 80 x 51 x 23 mm
Gewicht 45 g
Speisung
Externer Speisungsadator Input100-240 V AC @ 60-60 Hz
Output 5 V DC @ 500 mA
Angaben können, ohne vorherige Mitteilung, geändert werden.

SAVA 1041
15
DEUTSCH
8 Häufig gestellte Fragen (FAQs)
Schauen Sie auf www.vogels.com, wenn Sie noch weitere Fragen
haben.
9 Hinweis
9.1 Konformitätserklärung
Hiermit erklärt  BV die Übereinstimmung des Gerätes
SAVA 1041
anderen relevanten Festlegungen der Richtlinien:
Richtlinie 2014/53/EU des Europäischen Parlaments und des Rates vom
16. April 2014 über die Harmonisierung der Rechtsvorschriften der
Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt und
zur Aufhebung der Richtlinie 1999/5/EG.
Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8.
Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur
Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und
den Bestimmungen im Hinblick auf die Festlegung von Ökodesign-
Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast
sowie ihre durchschnittliche Effizienz im Betrieb.
Sie können die vollständige Konformitätserklärung unter
http://www.vogels.com lesen.

© 
16
9.1 Recycling
Umweltinformation für Kunden innerhalb der Europäischen Union.
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische
Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit
diesem Symbol versehen ist nicht zusammen mit unsortiertem
Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass
das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte.
Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
elektronische Geräte über die dafür zuständigen und von der Regierung
oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen.
Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle
negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen,
wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt
erworben haben.
9.2 Urheberrechte
SAVA 1041ist ein Warenzeichen von  BV Alle Rechte vorbehalten.
Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt
 BVkeine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs.
Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht
beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos
begrenzt) liegt bei  BV. Jegliche Nutzung von Inhalten, aber ohne
Begrenzung, Verteilung,Vervielfältigung, Änderung, Anzeige oder Übermittlung
ohne die vorherige schriftliche Erlaubnis von  ist strengstens untersagt.
Alle Urheber- und andere Eigentumsrechtemuss auf allen Reproduktionen
beibehalten werden. Die Rechte an anderen indiesem Handbuch erwähnten
Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit
anerkannt. Die Nennung von Produkten, die nicht von Vo sind, dient
ausschließlich Informationszwecken und stellt keineWerbung dar. 
übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser
Produkte keine Gewähr.
 Hondsruglaan 93 5628 DB Eindhoven
Niederlande

SAVA 1041 17
1 Table des matières
1Table des matières................................................................17
2Consignes de sécurité...........................................................18
3Votre produit..........................................................................19
3.1 Introduction...........................................................................19
3.2 .........................................................19
4Avantages.............................................................................20
5Au travail...............................................................................20
5.1 Installation.............................................................................20
6Utilisation ..............................................................................21
7Spécifications techniques......................................................21
8Foire aux questions(FAQ) .....................................................22
9Notification............................................................................22
9.1 Déclaration de conformité......................................................22
9.2 Recyclage.............................................................................23
9.3 Droits d'auteur.......................................................................23

© 
18
2 Consignes de sécurité
Veuillez lire attentivement ce manuel d’utilisation avant
d’utiliser l’appareil et conservez-le pour consultation
ultérieure si nécessaire.
•
•N'utilisez pas le produit dans un environnement humide ou à

•t
élevées ou basses, à des sources de lumière trop fortes ou
à la lumière directe du soleil.
•Ce produit n'est pas un jouet. Tenir hors de portée des
enfants.
•
seulement après avoir vérifié que la tensi
correspond à la valeur indiquée sur les plaques

•Ne jamais brancher un adaptateur secteur lorsque celui-ci
est endommagé. Dans ce cas, veuillez contacter votre
fournisseur.
•Débranchez l'adaptateur AC/DC de la prise de courant
lorsque celui-ci n'est pas utilisé pendant une longue période.
•Ne jamais ouvrir le produit : L'appareil peut contenir des
éléments qui sont sous tension très dangereux.
•Confier les réparations et l'entretien exclusivement à un
personnel qualifié.
•La garantie n'est plus valable en cas d'usage inapproprié, de
modifications ou de réparations effectuées par des
personnes non agréées.
• se dégage de toute responsabilité en cas d'usage
inapproprié du produit ou d'utilisation non conforme à l'usage
auquel le produit est destiné.
• se dégage de toute responsabilité en cas de
dommage conséquent, autre que la responsabilité civile du
fait des produits.

SAVA 1041
19
FRANÇAIS
3 Votre produit
3.1 Introduction
Félicitations pour l'achat du  1041
convertisseur convertit un signal numérique Toslink ou Coaxial en
un signal stéréo gauche/droit. Rend rapidement
et simplement votre source audio apte à être connectée à votre
Amplificateur Audio.
Les produits Vogels ont été réalisés avec les plus grands soins et
par conséquent, ils sont de haute qualité. Veuillez lire ce mode
d'emploi attentivement et suivre les instructions afin de bénéficier
au maximum des possibilités de ce produit.
3.2 Contenu de l’emballage
A. 1 x smart AV converter dig to stereo
B. 1 x Câble d'alimentation, 1 m
C. 1 x Adaptateur secteur
D. 1 x Câble coaxial numérique, 3 m
E. 1 x câble Toslink, 50 cm

© 
20
F. 1 x câble audio RCA
G. 1 x Manuel d'utilisation
4 Avantages
•Convertissez vos signaux numériques (Toslink ou coaxial) en
un signal audio stéréo gauche/droit.
•Idéal lorsque votre Amplificateur Audio a peu ou pas
d'entrées audio numériques.
•Avec fréquence d'échantillonnage 192 kHz améliorée pour la
meilleure reproduction du son.
•Supporte les signaux audio stéréo numériques non
compressés.
•Supporte16 ou 24bit ; fréquence d'échantillonnage 8, 32,
44.1, 48, 96, 176.4 et 192kHz.).
5 Au travail
5.1 Installation
Attention :
•Nous vous recommandons d'éteindre votre appareil avant de
connecter les cables pour éviter d'endommager l'appareil.
•Veuillez prendre garde à ne pas plier le câble optique
(Toslink), celui-ci est très fragile.

 

 
