Installationsanweisung Art. Nr: 38037 Seite 1 von 5 Stand 05.11.2015
D Installations- und Bedienungsanweisung
LED Strip
Art. Nr. 38037
Diese Bedienungsanleitung gehört ausschließlich zu dem Produkt 38037.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des LED-Strips.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Der LED-Strip erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Den LED-Strip nicht im aufgerollten Zustand einschalten.
Bringen Sie die LED-Strips nicht mit extremer Hitze oder offener Flamme in Kontakt.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder nicht beachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.
In solchen Fällen erlischt jeder Gewährleistungsanspruch.
Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Der LED-Strip dient als Lichtdekoration und Lichtspiel
in Innenräumen, an Wänden und Decken, Küchen und vieles mehr.
Als Lichtquellen sind leistungsstarke Leuchtdioden (LED) verbaut.
Diese LED garantieren eine hohe Leuchtstärke bei geringem Stromverbrauch.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 38037 Seite 2 von 5 Stand 05.11.2015
4. Inbetriebnahme
1. Packen Sie den Lieferumfang aus und überprüfen Sie ihn auf Vollständigkeit und Unversehrtheit.
Wenn Sie einen Mangel feststellen, wenden Sie sich umgehend an Ihren Fachhändler.
2. Rollen Sie den LED-Strip von der Spindel ab
3. Reinigen Sie die Fläche, an der Sie den LED-Strip anbringen möchten.
4. Um einen optimalen Halt des LED-Strips zu gewährleisten,
müssen die Anbringflächen trocken, ausreichend eben, sauber und fettfrei sein.
5. Ziehen Sie die Klebefolie von der Rückseite des LED-Strips ab und bringen diesen sofort an.
Tipp: Die LED-Strips sind selbstklebend, dieser Kleber kann sich nach längerer Zeit lösen,
deshalb setzen sie immer wieder zusätzliche Klebepunkte mit einem geeigneten Kleber bei der
Erstverlegung Ihres LED-Strips.
6. Stecken Sie den Anschlussstecker des LED Strips mit der Anschlussbuchse des
Controllers zusammen.
7. Stecken Sie den Stecker des Netzteils in die Anschlussbuchse des Controllers.
8. Stecken Sie den Netzstecker des Netzteils in die Steckdose.
9. Der LED-Strip kann auf Wunsch auf Ihre ideale Länge gekürzt werden.
Hierzu schneiden Sie den Strip mit der Schere auf der kupferfarbenen Verbindung ab.
Hinweis:
Bitte beachten Sie, dass nach dem Kürzen des LED Strips die Schutzart an dieser Stelle aufgehoben wird!
Um die ursprüngliche Schutzart wieder herzustellen, muss die Trennstelle mit Silikon/Schrumpfschlauch
verschlossen werden.
10. Es besteht keine Möglichkeit die LED zu wechseln.
5. Funktionsstörungen
LED Strip schaltet nicht ein
Der LED Strip hat eine Fließrichtung kontrollieren Sie den Anschluss von Verteiler zu LED Strip.
LED Strip mit dem Stromnetz verbunden?
Fernbedienung funktioniert nicht.
LED Strip mit dem Stromnetz verbunden?
Batterie richtig eingelegt? Kontrollieren Sie die Polung.
Batterie schwach oder defekt. Austauschen der Batterie
Sensor in Reichweite? Verringern Sie den Abstand zum Sensor.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 38037 Seite 3 von 5 Stand 05.11.2015
6. Wechseln der Batterie
Bitte verwenden Sie für diesen Artikel nur 1x Lithium Batterie 3 V, Typ CR 2025.
Die Verwendung anderer Batterien kann zu Schäden führen.
7. Technische Daten
Artikel Anzahl Beschreibung Anschluss/Leistung Schutz-
grad
Schutz-
klasse
38037 LED Strip-Set RGB+WW
1 LED Driver mit Anschlusskabel Input: 230V AC,
Output: 12V DC, max. 2A IP 20 II
1LED –Strip,
L=5000mm,RGB+WW LED, RGB+WW, 12V DC, 24W IP 20 III
1 RGB-Steuerung 1 Lithium Batterie 3 V ,Typ CR 2025 IP 20 III
1 RGB Empfangseinheit 12V DC IP 20 III
8. Funktionen
Dieser LED-Strip verfügt über eine Memory-Funktion. Er wird somit beim nächsten Einschalten mit der
zuletzt eingestellten Lichtsituation starten.
Sämtliche Funktionen des Strips können exklusiv über die mitgelieferte Fernbedienung eingestellt
werden. (Siehe Punkt 9) Richten Sie dazu die Fernbedienung auf den Sensor.

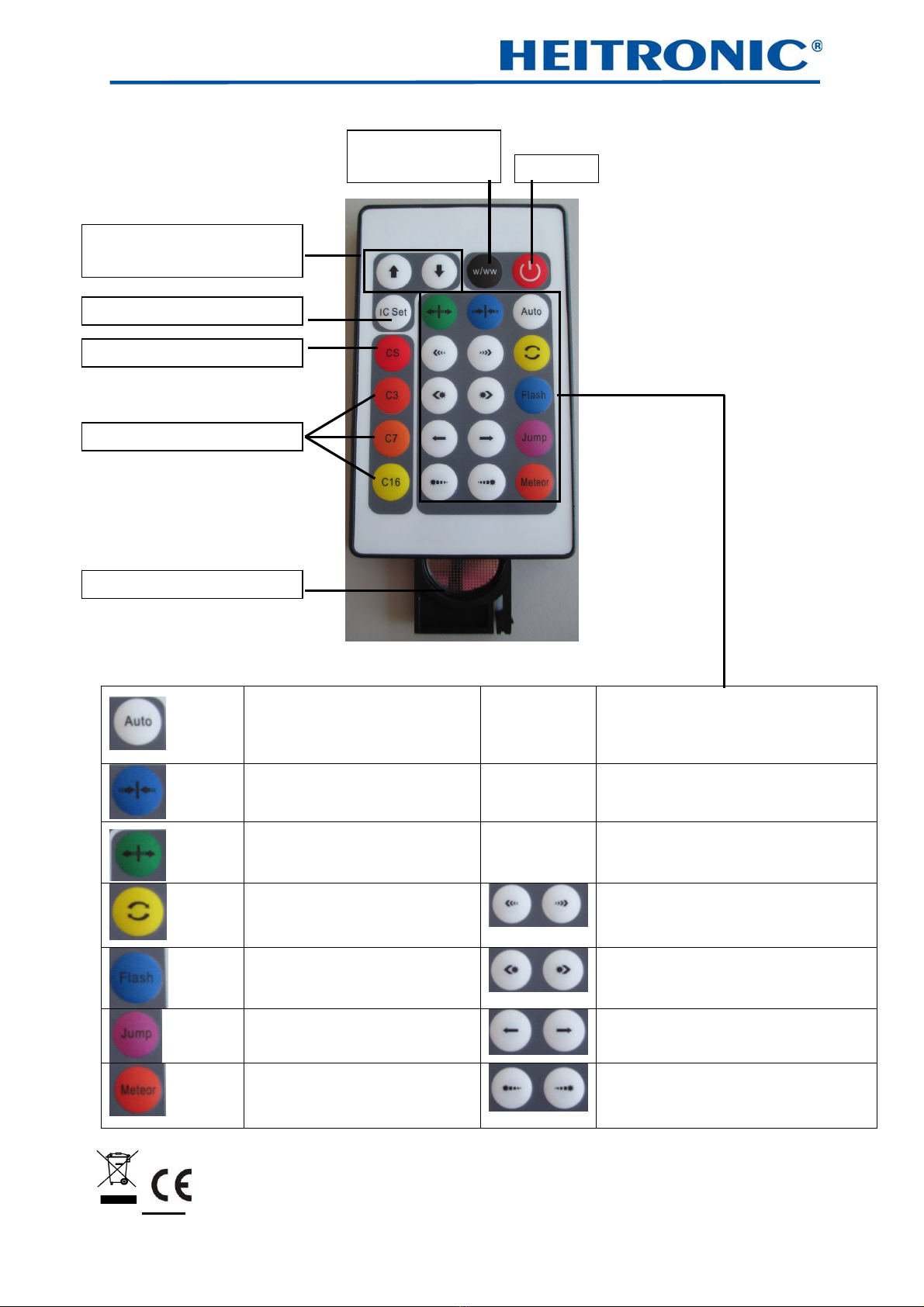

9. Funktionen / Fernbedienung
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 38037 Seite 4 von 5 Stand 05.11.2015
Von innen nach außen im
Farbwechsel verdunkelnd
Von außen nach innen erhellend
(in ausgewählter Farbe bzw.
ausgewähltem RGB-Modus)
Von innen nach außen
verdunkelnd (in ausgewählter
Farbe bzw. ausgewähltem RGB-
Modus)
„Fade-Effekt“: Farbverlauf in
diversen Farben im Wechsel
„Light Up“; nach einander über die
komplette Striplänge springende
Lichtsequenzen. Richtung und Modus frei
wählbar,
Abwechselndes Erhellen und
Verdunkeln (in ausgewählter Farbe
bzw. ausgewähltem RGB-Modus)
„Wasserfalleffekt“; sich verfolgende
Farben oder Lichtwellen (je nach Modus),
Richtung einstellbar
Sprunghafte Veränderung der
Farbe über die komplette
Striplänge
Stückweise, sprunghafte Erhellung bzw.
Farbwechsel (je nach Auswahl), Richtung
einstellbar
Hin und her verlaufende
kurzstreckige Beleuchtung des
Strips (in ausgewählter Farbe bzw.
ausgewähltem RGB-Modus)
Einstellung in welche Richtung der
Meteoreffekt verlaufen soll
Einstellen von Geschwindigkeit,
bzw. Helligkeitsstufen
IC Set / LED
-
Auswahl
Einzel
-
Farbauswahl
Auswahl RGB
-
Modus
Kaltweiß / warmweiß
An / Aus
Batteriefach
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 38037 Seite 5 von 5 Stand 05.11.2015
10. Pflege
Zur Reinigung verwenden Sie ein leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
11. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien
als Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle
oder in deren unmittelbarer Nähe (z.B. in Kommunalen Sammelstellen oder im Handel) unentgeltlich
zurückgeben.
Schadstoffhaltige Batterien sind mit dem Zeichen "durchgestrichene Mülltonne" und einem der
chemischen Symbole Cd (=Batterie enthält Cadmium), Hg (=Batterie enthält Quecksilber) oder Pb
(=Batterie enthält Blei) gekennzeichnet.
Batterien dürfen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei
öffentlich-rechtlichen Entsorgungsträgern abgegeben werden. Bei nicht vollständig entladenen
Batterien muss Vorsorge gegen Kurzschluss getroffen werden. Ein Kurzschluss kann durch Isolieren
der Pole mit Klebestreifen verhindert werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation instructions Art. No: 38037 Page 1 of 5 Status 05.11.2015
GB Installation and operating instructions
LED Strip
Art. no. 38037
These operating instructions belong exclusively to the product 38037.
You receive important notes for commissioning and handling the LED strip.
Please therefore take care of these operating instructions, even if you pass this product on to
third parties.
It is important for this reason that you keep these instructions in a safe place to read later.
1. Introduction
Many thanks for deciding to buy our product.
You have obtained a product from the Vollmer company which has been made according to the latest state
of technology.
The LED strip meets the requirements of the currently valid European and national directives.
As user, you have to follow these operating instructions to retain the condition of the product and to operate
it safely!
2. Safety notes
Damage caused by non observation of these operating instructions,
renders claims under guarantee invalid!
We undertake no liability for consequent damages!
Do not switch on the LED strip in a rolled up state.
Do not expose the LED strip to extreme heat or exposed flames.
We undertake no liability for damage to property or injuries to persons which has been caused by
improper use or by non observation if the safety notes.
All claims under guarantee are invalid in such cases.
The rating plate must not be removed.
3. Use according to regulations
The LED-Strip is used as a decorative light and a light show
in inside rooms, walls and ceilings, kitchens and much more.
Installed as lighting sources and powerful light diodes (LED).
This LED guarantees high lighting strength with a low power consumption.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation instructions Art. No: 38037 Page 2 of 5 Status 05.11.2015
4. Commissioning
1. Unpack the scope of delivery and check that it is complete and in an undamaged state.
Get in touch immediately with your specialist dealer if you find a fault.
2. Continue by unrolling the LED strip from the spindle.
3. Clean the surfaces where you want to fit the LED strip.
4. To guarantee optimum support for the LED strip,
the mounting surface must be dry, sufficiently level, clean and free from grease.
5. Pull the adhesive foil from the rear side of the LED strips and fit it immediately.
Tip: The LED strips are self adhesive, this adhesive can release after a longer period of time,
apply additional points of adhesive with a suitable adhesive for this reason
when you are fitting your LED strip for the first time.
6. Plug together the connection plug of the LED strip with the connection socket of the
Controller.
7. Insert the mains plug into the connection socket of the controller.
8. Insert the mains plug of the mains power unit into the socket.
9. The LED strip can be shortened to the ideal length you want.
Cut the strip with scissors at the copper coloured connection to do this.
Note:
Please note that the protection type at this point is eliminated after shortening the LED strip!
The separation point must be closed with silicon/shrink tubing to reinstate the original protection type.
10. It is not possible to change the LED.
5. Functional faults
The LED strip does not switch on
The LED strip has a direction of flow: Check the connection from the junction box to the LED strip.
Is the LED strip connected to the mains?
The remote control does not work.
Is the LED strip connected to the mains?
Battery properly inserted? Checked the polarity.
Weak battery or faulty. Change the batteries
Sensor in the range? Reduce the distance to the sensor.
6. Changing the batteries
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation instructions Art. No: 38037 Page 3 of 5 Status 05.11.2015
Please only use 1 x lithium battery 3 V, Type CR 2025.
The use of other batteries can lead to damage being caused.
7. Technical data
Article Number
of Description Connection/capacity
Protection
class
degree
Protection
class
.
38037 LED Strip-Set RGB+WW
1LED driver with connection
cable
Input: 230V AC,
Output: 12V DC, max. 2A IP 20 II
1LED Strip,
L=5000mm,RGB+WW LED, RGB+WW, 12V DC, 24W IP 20 III
1 RGB control 1 Lithium battery 3 V ,Type CR
2025 IP 20 III
1 RGB receiver unit 12V DC IP 20 III
8. Functions
This LED strip has a memory function Therefore, when it is next switched on, it will start with the lighting
situation last set.
All functions of the strip can exclusively be adjusted via the remote control included in delivery. (See
Point 9) For this purpose, point the remote control towards the sensor.
9. Functions / remote control
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation instructions Art. No: 38037 Page 4 of 5 Status 05.11.2015
From inside to outside, dimming
with colour change
From outside to inside, brightening
(in selected colour or selected RGB
mode)
From inside to outside, dimming (in
selected colour or selected RGB
mode)
“Fade effect”: alternate colour
sequence of various colours
“Light up”; successively jumping light
sequences along the complete length of
the strip. Direction and mode freely
selectable,
Alternating brightening and
dimming (in selected colour or
selected RGB mode)
“Waterfall effect”; colours or light waves
(depending on the mode) closely following
each other, direction selectable
Unsequenced changes of colour
along the complete length of the
strip
Piece by piece, unsequenced brightening
or colour change (depending on the
selection), direction selectable
Bi-directionally running short-
section illumination of the strip (in
selected colour or selected RGB
mode)
Adjustment of the direction in which the
meteor effect should proceed
10. Care
Adjustment of speed or
brightness levels
IC set
/ LED selection
Individual colou
r selection
Selection
of
RGB mode
Cold white / warm
white
On / off
Battery compartment
Heitroni
c
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation instructions Art. No: 38037 Page 5 of 5 Status 05.11.2015
Use a slightly damp cloth for cleaning.
Never use chemicals or abrasives for cleaning.
11. Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of
as household waste.
Batteries must not be disposed of in the household waste. You are legally obliged, as a final consumer,
to return used batteries. You can return batteries after use to the sales point or the immediate vicinity
(public collection points or retail outlets, for example, without charge.
Batteries containing harmful agents are marked with the "crossed out waste bin" and with one of the
chemical symbols Cd (= battery contains cadmium), Hg (= battery contains mercury) or Pb (= battery
contains lead).
Batteries may only be returned in a drained to the used battery bin at the retail outlet and at public
disposal outlets. Batteries which are not completely drained must be prevented from short circuiting.
Short circuiting can be prevented by taping over the terminals with adhesive tape.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Instruction d’installation n° d’art. : 38037 Page 1 de 5 Actualisation 05.11.2015
F Instruction d'installation et de maniement
Bande LED
N° d'article 38037
Ce mode d'emploi fait uniquement partie du produit n° 38037.
Il contient des indications importantes concernant la mise en service et le maniement des
bandes LED.
Pour cette raison, faites attention à ce mode d'emploi même lorsque vous remettez ce produit
à une tierce personne.
C'est pourquoi il est important de conserver précieusement ce mode d'emploi pour toute consultation
ultérieure.
1. Introduction
Cher client, merci d'avoir fait l'acquisition de notre produit.
Vous avez acheté un produit issu de la société Vollmer construit selon l'état actuel de la technique.
La bande LED satisfait à toutes les exigences des directives européennes et nationales en vigueur.
Afin de conserver l'état du produit et d'assurer un fonctionnement sans danger, vous devez en tant
qu'utilisateur respecter ce mode d'emploi !
2. Instructions de sécurité
En cas de dommages résultant d'un non respect de ce mode d'emploi, l'exigence de garantie s'annule !
Nous ne sommes en aucun cas responsables de tous dommages consécutifs !
Ne pas allumer la bande LED lorsqu’elle est enroulée.
Ne pas mettre les bandes LED en contact avec une chaleur extrême ou une flamme ouverte.
Nous ne sommes en aucun cas responsables des dommages sur des objets ou des personnes
résultants d'un maniement non conforme ou d'un non respect des instructions de sécurité.
Toute exigence de garantie s'annule dans ces cas.
La plaque signalétique ne doit pas être retirée.
3. Utilisation conforme
La bande LED sert de décoration lumineuse et de jeu de lumière
dans les espaces intérieurs, sur les murs et aux plafonds, dans les cuisines et bien plus encore.
Des diodes électroluminescentes puissantes (LED) servent de sources lumineuses.
Ces diodes LED assurent une puissance lumineuse élevée pour une consommation électrique faible.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Instruction d’installation n° d’art. : 38037 Page 2 de 5 Actualisation 05.11.2015
4. Mise en service
1. Déballez le contenu de livraison et vérifiez-le quant à son intégrité et son bon état.
Veuillez-vous adresser à votre revendeur spécialisé si vous constatez des défauts.
2. Déroulez la bande LED de la bobine.
3. Nettoyez la surface sur laquelle vous souhaitez installer la bande LED.
4. Afin d’assurer un maintien optimal de la bande LED,
les surfaces de pose doivent être sèches, suffisamment planes, propres et exemptes de graisse.
5. Retirez le film adhésif de la partie arrière de la bande LED et appliquez-la sans attendre.
Conseil : Les bandes LED sont autocollantes. L’adhésif utilisé peut perdre son efficacité au fil du temps.
C’est pourquoi il est conseillé, lors de la première pose de votre bande LED, de placer des
points de collage supplémentaires au moyen d’une colle appropriée
6. Branchez la fiche de connexion de la bande LED à la prise du contrôleur.
7. Branchez la fiche du bloc d’alimentation dans la prise de contrôleur.
8. Branchez la fiche secteur du bloc d’alimentation dans la prise secteur.
9. La bande LED peut être raccourcie à la longueur voulue.
Coupez pour ceci la bande au moyen d’une paire de ciseaux sur la connexion couleur cuivre.
Indication :
Sachez cependant que le type de protection s’annule à l’endroit où la bande LED a été coupée !
Afin de rétablir le type de protection d’origine, l’endroit de séparation doit être refermé au moyen de
silicone/d’une gaine thermorétractable.
10. Il est impossible de remplacer les LED.
5. Dysfonctionnements
La bande LED ne s’allume pas
Le courant électrique dans la bande LED ne circule que dans un seul sens. Contrôlez le branchement
du distributeur vers la bande LED.
La bande LED est-elle reliée au secteur ?
La télécommande ne fonctionne pas.
La bande LED est-elle reliée au secteur ?
La pile est-elle insérée correctement ? Contrôlez la polarité.
Pile faible ou défectueuse. Remplacer la pile.
Le capteur est-il hors de portée ? Réduisez la distance au capteur.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Instruction d’installation n° d’art. : 38037 Page 3 de 5 Actualisation 05.11.2015
6. Remplacement de la pile
Utilisez pour cet article uniquement une pile lithium 3 V, type CR 2025.
L'utilisation d'autres piles peut conduire à des détériorations.
7. Caractéristiques techniques
Article Nombre Description Connexion/puissance Degré de
protection
Classe de
protection
38037 Ensemble de bande LED
RVB+WW
1circuit de commande LED
avec câble de connexion
Entrée : 230V AC,
Sortie : 12V DC, max. 2A IP 20 II
1bande LED,
L=5000mm,RVB+WW LED, RVB+WW, 12V DC, 24W IP 20 III
1 Commande RVB 1 pile lithium 3 V, type CR 2025 IP 20 III
1 unité de réception RVB 12V DC IP 20 III
8. Fonctions
Cette bande de LED dispose d’une fonction de mémorisation. Ainsi, quand on rallume la lumière, on a
le même réglage que celui qu’on avait au moment de la dernière extinction.
Toutes les fonctions de la bande ne peuvent être réglées qu’au moyen de la télécommande fournie.
(Cf. point 9) Pour cela, dirigez la télécommande vers le capteur.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Instruction d’installation n° d’art. : 38037 Page 4 de 5 Actualisation 05.11.2015
9. Fonctions/télécommande
Changement des couleurs
s’assombrissant de l’intérieur vers
l’extérieur
Éclairage de l’extérieur vers
l’intérieur (dans la couleur choisie
ou le mode RGB sélectionné)
Assombrissement de l’intérieur
vers l’extérieur (dans la couleur
choisie ou le mode RGB
sélectionné)
Effet « estompement » : dégradé
de couleurs en différentes couleurs
à tour de rôle
« Light Up »; séquences lumineuses se
succédant sur toute la longueur de la
bande. Direction et mode réglables
individuellement
Succession de phases d’éclairage
et d’assombrissement (dans la
couleur choisie ou le mode RGB
sélectionné)
« Effet chute d’eau » ; couleurs ou vagues
lumineuses successives (selon le mode),
direction réglable
Modification de la couleur par à-
coup sur toute la longueur de la
bande
Éclairage ou changement de couleurs par
à-coup (selon la sélection effectuée),
direction réglable
Éclairage bref et en va-et-vient des
LED de la bande (dans la couleur
choisie ou le mode RGB
sélectionné)
Réglage de l’ordre dans lequel l’effet
météores doit apparaître
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Réglage de la vitesse, c.-à-d.
des paliers de luminosité
Réglage CI / sélection des LED
Sélection individuelle des
couleurs
Sélection du mode RGB
Blanc froid
/ blanc chaud
On / Off
Boîtier de la batterie

H. Vollmer GmbH
Instruction d’installation n° d’art. : 38037 Page 5 de 5 Actualisation 05.11.2015
10. Entretien
Utilisez un linge légèrement humide pour le nettoyage.
Ne jamais utiliser de produits chimiques ou abrasifs.
11. Elimination
Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent
pas être éliminés avec les déchets ménagers.
Les piles ne doivent pas être éliminées avec les déchets ménagers. En tant que consommateur final,
vous êtes dans l'obligation légale de déposer vos piles usagées. Vous pouvez après utilisation déposer
gratuitement vos piles au point de vente ou au point de collecte le plus proche (p. ex. à un point de
collecte municipal ou dans un magasin).
Les piles contenant des produits nocifs sont pourvues d'un sigle représentant une "poubelle barrée"
ainsi que d'un des symboles chimiques Cd (= la pile contient du cadmium), Hg (= la pile contient du
mercure) ou Pb (= la pile contient du plomb).
Seules les piles complètement déchargées doivent être jetées dans les collectes de piles usagées
publiques ou présentes dans les commerces. En cas de piles non déchargées, assurez-vous d'éviter
les courts-circuits. Un court-circuit peut être évité en isolant les pôles de la pile au moyen de ruban
adhésif.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installatieaanwijzing Art. Nr: 38037 Pagina 1 van 5 Stand 05.11.2015
NL Installatie- en gebruiksaanwijzing
LED Strip
Art. Nr. 38037
Deze gebruiksaanwijzing behoort uitsluitend tot het product 38037.
Zij bevat belangrijke aanwijzingen voor de ingebruikneming en de hantering van de LED-Strips.
Neemt U daarom deze gebruiksaanwijzing in acht, ook wanneer U dit product aan derden
verder geeft.
Daarom is het belangrijk, dat U deze aanwijzing voor een later nalezen goed bewaart.
1. Inleiding
Zeer geachte klant,
hartelijk bedankt dat U bij Uw aankoop de voorkeur aan ons product gegeven heeft.
U heeft een product uit het huis Vollmer gekocht, dat naar de huidige stand van de techniekm werd
geconstrueerd.
De LED-Strip vervult de eisen van de geldendeEuropese en nationale richtlijnen.
Om de toestand van het product te behouden en een ongevaarlijke werking te verzekeren, moet U als
gebruiker deze gebruiksaanwijzing in acht nemen!
2. Veiligheidsaanwijzingen
Bij schade, die door niet-naleving van deze gebruiksaanwijzing wordt veroorzaakt,
vervalt de garantieaanspraak!
Voor daaruit volgende schade zijn wij niet aansprakelijk!
De LED-Strip niet in opgerolde tostand inschakelen.
Brengt U de LED-Strips niet met extreme hitte of open vuur in contact.
Bij materiële schade of persoonlijke ongelukken, die door ondeskundige hantering of niet-naleving
van de veiligheidsaanwijzing worden veroorzaakt, zijn wij niet aansprakelijk.
In zulke gevallen varvalt iedere garantieaanspraak.
Het typeplaatje mag niet worden verwijderd.
3. Gebruik volgens voorschrift
De LED-Strip dient als lichtdecoratie en lichtspel
in binnenruimtes, aan wanden en plafonds, keukens en nog beel meer.
Als lichtbronnen zijn sterke lichtdioden (LED) ingebouwd.
Deze LED‘s garanderen een hoge lichtsterkte bij een gering stroomverbruik.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installatieaanwijzing Art. Nr: 38037 Pagina 2 van 5 Stand 05.11.2015
4. Ingebruikneming
1. Pakt U de leveromvang uit en controleert U deze op volledigheid en schadevrijheid.
Wanneer U een gebrek vaststelt, wendt U zich onmiddellijk tot Uw specialist.
2. Rolt U de LED-Strip van de spindel af.
3. Reinigt U het vlak, waaraan U de LED-Strip wilt aanbrengen.
4. Om een optimale steun van de LED-Strip te garanderen,
moeten de aanbrengvlakken droog, voldoende vlak, zuiver en vetvrij zijn.
5. Trekt U de plakfolie van de achterkant van de LED-Strip af en brengt U deze onmiddellijk aan.
Tip: De LED-Strips zijn zelfklevend, deze kleefstof kan na een langere tijd loskomen, daarom
brengt U altijd weer extra plakpunten met een geschikte kleefstof aan bij het eerste leggen
van Uw LED-Strips.
6. Steekt U de aansluitstekker van de LED Strip met de aansluitbus van de
controller ineen.
7. Steekt U de stekker van het netdeel in de aansluitbus van de controller.
8. Steekt U de netstekker van het netdeel in de contactdoos.
9. De LED-Strip kan op wens op zijn ideale lengte worden verkort.
Hievoor knipt U de strip met een schaar op de koperkleurige verbinding af.
Aanwijzing:
Neemt U alstublieft in acht, dat na het verkorten van de LED Strip de beschermaard aan deze plaats wordt
opgehoven!
Om de oorspronkelijke beschermaard weer tot stand te brengen, moet het afscheidingspunt met
silicone/krimpslang worden gesloten.
10. Er bestaat geen mogelijkheid de LED’s te vervangen.
5. Functiestoringen
LED Strip schakelt niet in
De LED Strip heeft een stromingsrichting controleert U de aansluiting van de verdeler naar de LED
Strip.
Is de LED Strip met het stroomnet verbonden?
Afstandsbediening functioneert niet.
Is deLED Strip met het stroomnet verbonden?
Batterij juist ingelegd? Controleert U de poling.
Batterij zwak of defect. Vervangen van de batterij
Sensor in bereik? Vermindert U de afstand naar de sensor.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installatieaanwijzing Art. Nr: 38037 Pagina 3 van 5 Stand 05.11.2015
6. Vervangen van de batterij
Gebruikt U alstublieft voor dit artikel alleen 1x Lithium batterij 3 V, Typ CR 2025.
Het gebruik van andere batterijen kan schade veroorzaken.
7. Technische gegevens
Artikel Aantal Omschrijving Aansluiting/vermogen Bescherm-
graad
Bescherm-
klasse
38037 LED Strip-Set RGB+WW
1 LED Driver met aansluikabel Input: 230V AC,
Output: 12V DC, max. 2A IP 20 II
1LED –Strip,
L=5000mm,RGB+WW LED, RGB+WW, 12V DC, 24W IP 20 III
1 RGB-besturing 1 Lithium batterij 3 V ,Type CR
2025 IP 20 III
1 RGB ontvangsteenheid 12V DC IP 20 III
8. Functies
Deze LED-strip beschikt over een memory-functie. Daardoor zal de strip bij volgend gebruik met het
laatst ingestelde lichteffect starten.
Alle functies van de strip kunnen exclusief via de meegeleverde afstandsbediening worden ingesteld.
(Zie punt 9) Richt daarvoor de afstandsbediening op de sensor.
9. Functies / Afstandsbediening
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installatieaanwijzing Art. Nr: 38037 Pagina 4 van 5 Stand 05.11.2015
Van binnen naar buiten
verduisterend bij kleurwisseling
Van buiten naar binnen
verhelderend (in de gekozen kleur
resp. de gekozen RGB-modus)
Van binnen naar buiten
verduisterend (in de gekozen kleur
resp. de gekozen RGB-modus)
„Fade-effect“: kleurverloop in
diverse kleuren bij wisseling
„Light up“; na elkaar springende
lichtsequenties over de hele lengte van de
strip. Richting en modus vrij te kiezen
Afwisselende verheldering en
verduistering (in de gekozen kleur
resp. de gekozen RGB-modus)
„Watervaleffect“; achtereenvolgende
kleuren of lichtgolven (naargelang de
modus), richting is instelbaar
Sprongsgewijze kleurverandering
over de hele lengte van de strip
Gedeeltelijke, sprongsgewijze
verheldering resp. kleurwisseling
(naargelang de keuze), richting instelbaar
Heen en weer lopende verlichting
van de strip over een kort traject in
de gekozen kleur resp. de gekozen
RGB-modus)
Instellen in welke richting het meteoreffect
moet verlopen
8. Onderhoud
Instellen van de snelheid, resp.
het helderheidsniveau
IC Set / LED
-
keuze
Eén kleur kiezen
RGB
-
modus kiezen
koudwit / warmwit
Aan / Uit
Batterijvak
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installatieaanwijzing Art. Nr: 38037 Pagina 5 van 5 Stand 05.11.2015
Voor het reinigen gebruikt U een licht vochtige doek.
Nooit chemicaliën of schuurmiddelen voor het reinigen gebruken.
9. Verwijdering
Oude elektronische apparaten moeten naar de openbare verzamelpunten worden gebracht en mogen
niet als huisafval worden verwijderd.
Batterijen mogen niet in de huisafval worden gedaan. U bent voor de teruggave van gebruikte batterijen
als eindverbruiker wettelijk verplicht. U kunt de batterijen na gebruik in de verkoopplaats of in hun
directe nabijheid (bijv. in gemeentelijke verzamelplaatsen of in de handel) kosteloos teruggeven.
Batterijen die schadelijke stoffen bevatten zijn met het teken "doorgehaalde vuilnisbak" en één van de
chemische symbolen Cd (=batterij bavat Cadmium), Hg (=batterij bevat kwik) of Pb (=batterij bevat
lood) gekenmerkt.
Batterijen mogen alleen in ontladen toestand in de verzamelbakken voor oude batterijen bij de handel
of bij publiek-rechtelijke verwijderingsinstanties worden afgegeven. Bij niet volledig ontladen batterijen
moet een voorzorgsmaatregel tegen kortsluiting worden getroffen. Een kortsluiting kan door isoleren
van de polen met plakband worden verhinderd.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
