Vollrath 40858 Service manual

VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
FR
EN
ES
Operating and service manual
Mode d’emploi et d’entretien
Manual de uso y mantenimiento
Model Junior Item 40858
REV. 04
Ed. 10 - 2015
Document.: 1500387
26291-l ml

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
NOTE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

4
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
INDEX
1. INTRODUCTION ............................................................................................................................................................................................... 6
1.1 GENERAL SAFETY
AND ACCIDENT PREVENTION ....................................................................................................................................................................... 6
1.1.1 DANGER SYMBOLS ......................................................................................................................................................................................... 8
1.1.2 INFORMATION SYMBOLS ................................................................................................................................................................................ 8
1.2 VACUUM PACKAGING MACHINE ................................................................................................................................................................. 8
1.2.1 INTENDED USE ................................................................................................................................................................................................ 8
1.2.2 IMPROPER MACHINE USE ................................................................................................................................................................................ 8
1.2.3 IDENTIFICATION OFTHE MANUFACTURER ..................................................................................................................................................... 8
2. SPECIFIC OPERATING INSTRUCTIONS ...................................................................................................................................................... 10
2.1 GENERAL INSTRUCTIONS ........................................................................................................................................................................... 10

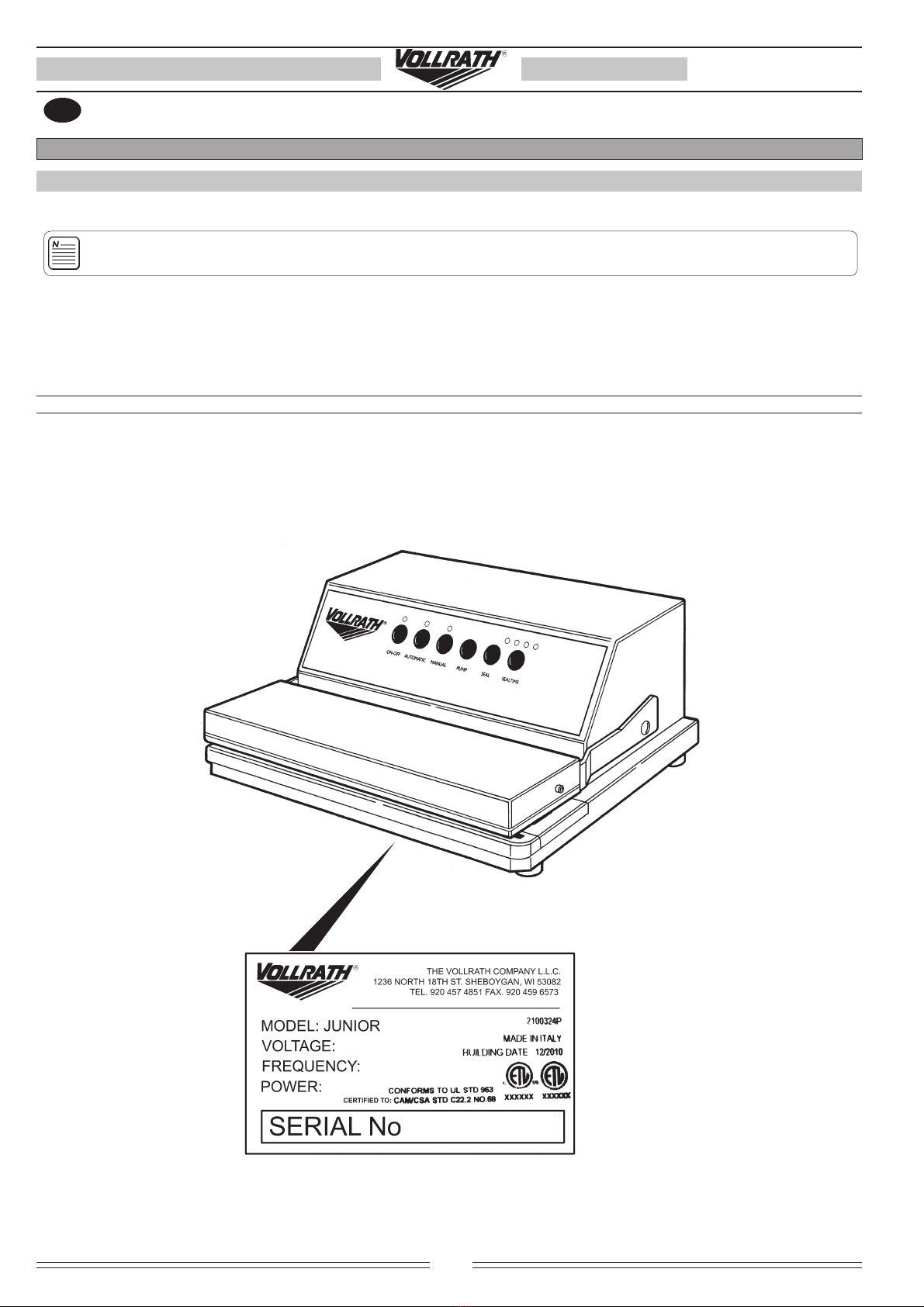

2.1.1 PLATE ............................................................................................................................................................................................................. 10

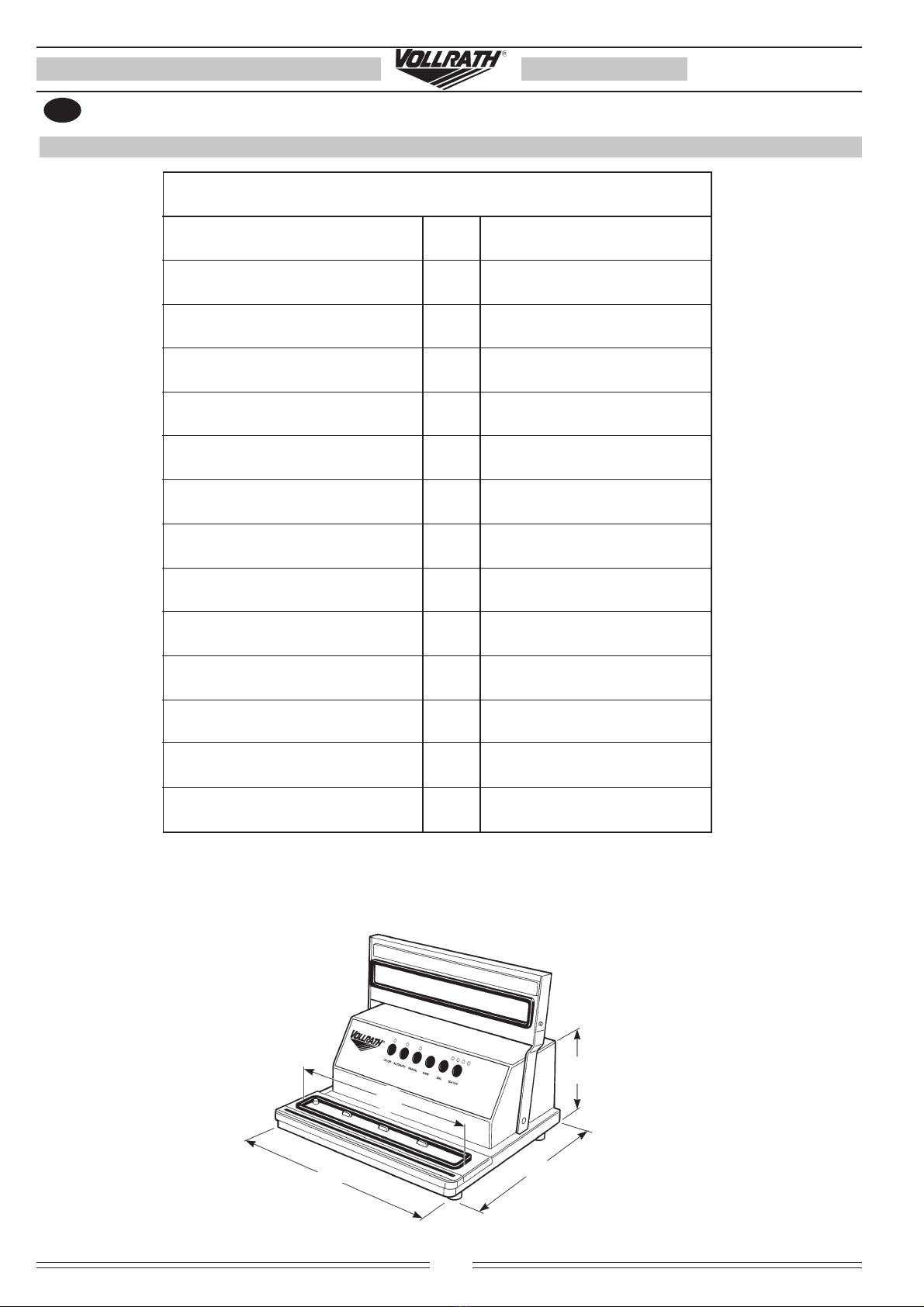

2.2 TECHNICAL DATA ......................................................................................................................................................................................... 12

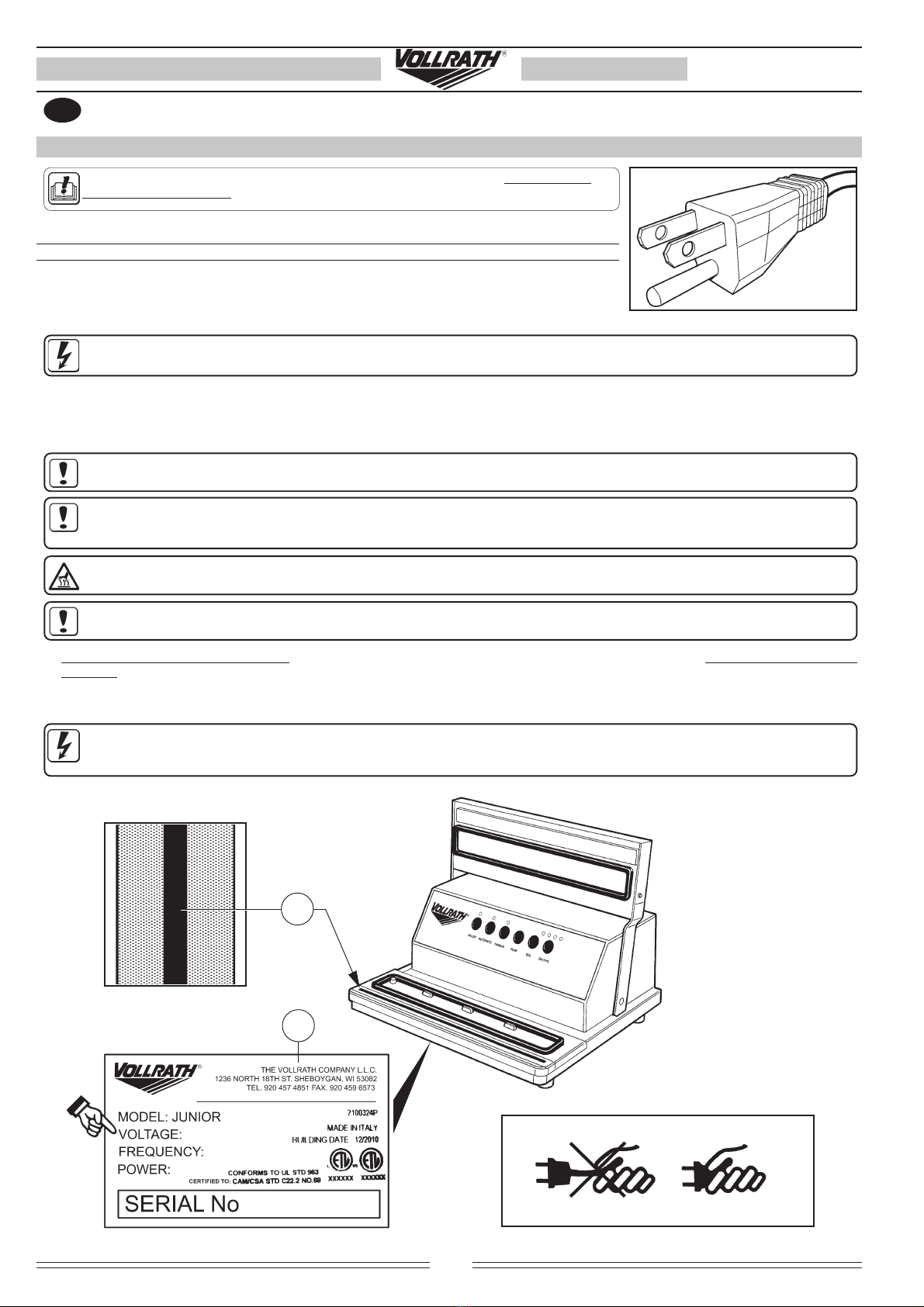

2.3 INSTALLATION ............................................................................................................................................................................................. 14
2.3.1 GENERAL USAGE INSTRUCTIONS ................................................................................................................................................................ 14

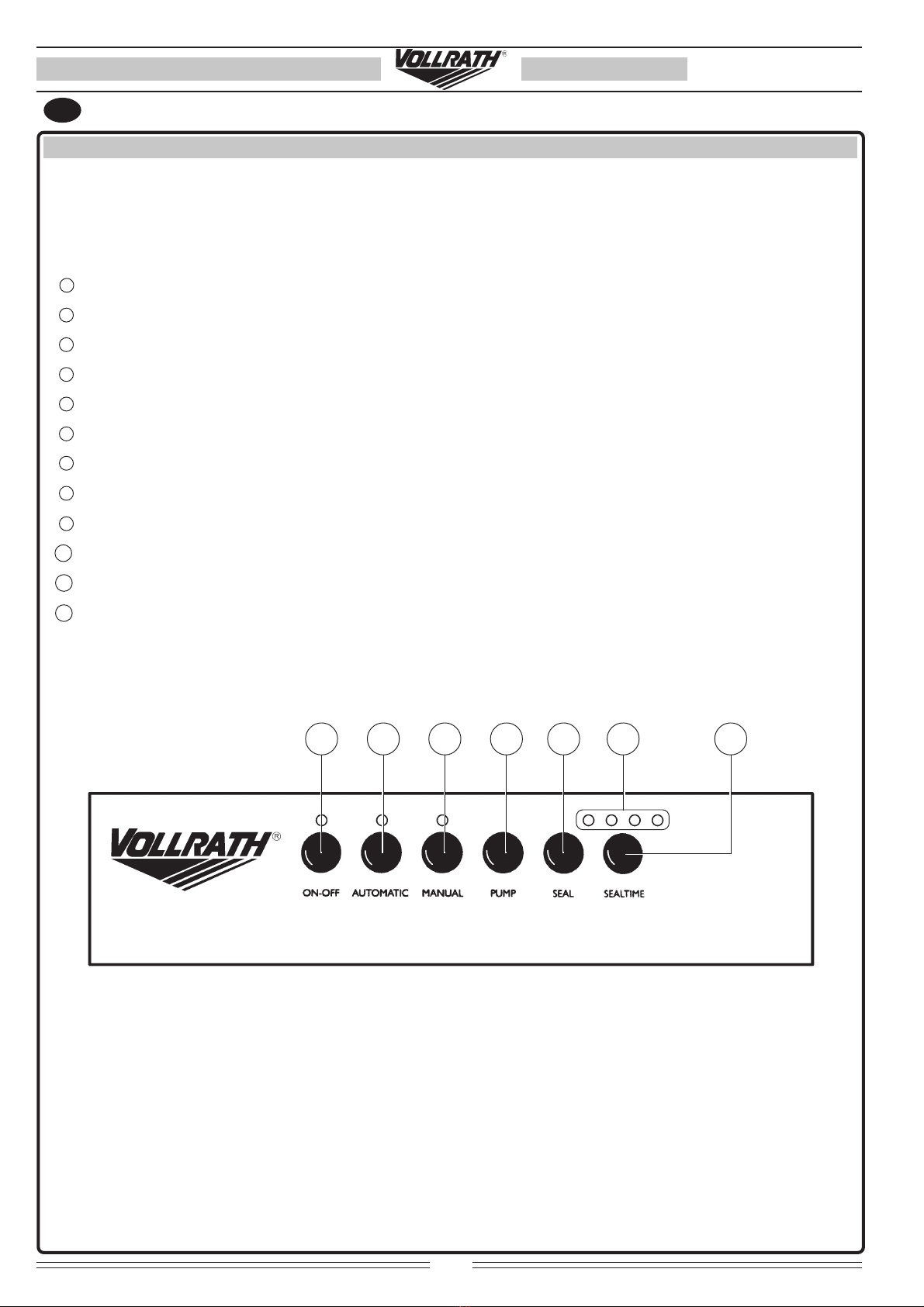

2.4 FUNCTIONS OF BUTTONS
AND MAIN COMPONENTS ........................................................................................................................................................................... 16
3. VACUUM CREATION .................................................................................................................................................................................... 18

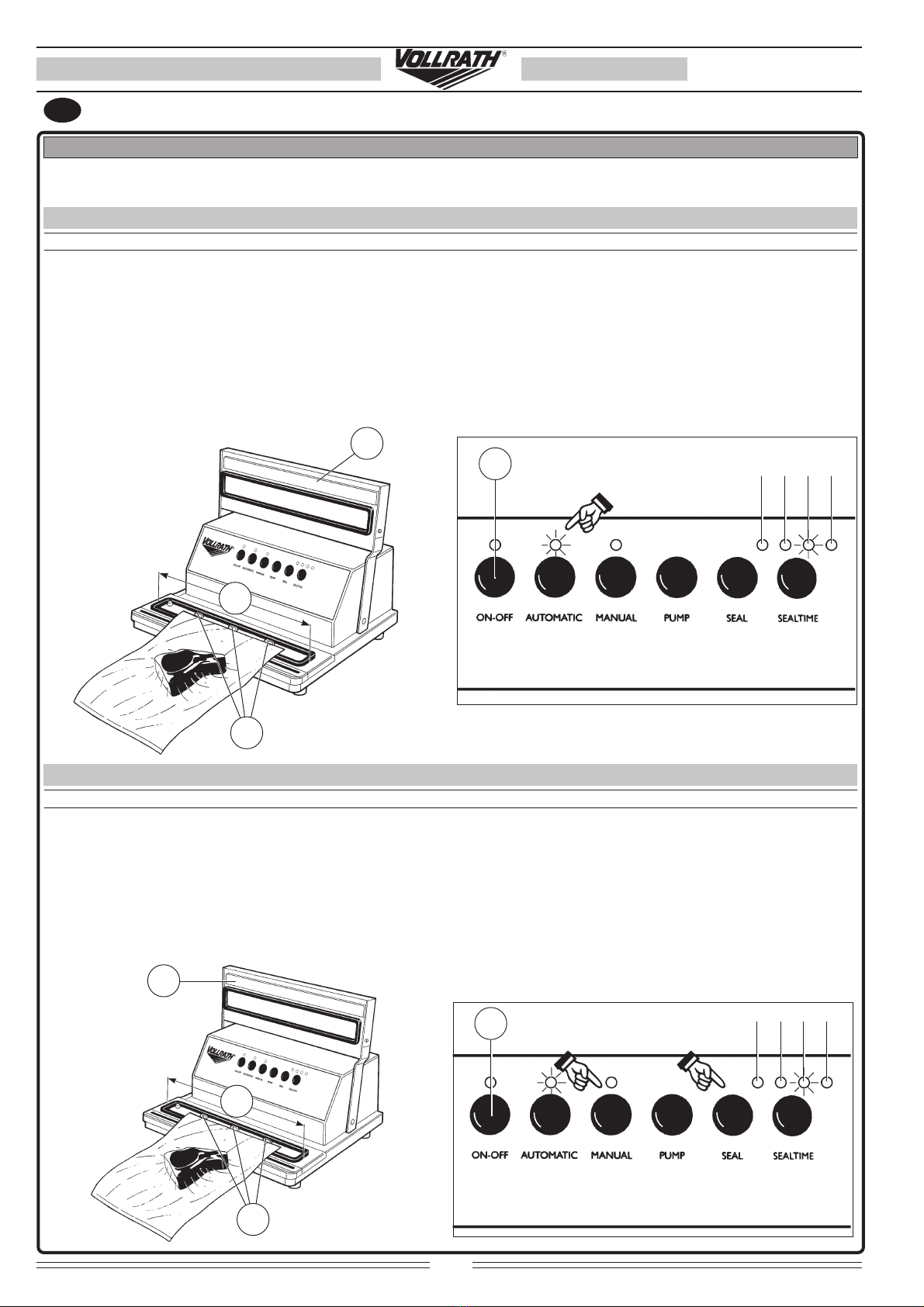

3.1 AUTOMATIC MODE ...................................................................................................................................................................................... 18
3.1.1 VACUUM CREATION
INSIDE OF CHANNELLED VACUUM BAGS .................................................................................................................................................... 18
3.2 MANUAL MODE ............................................................................................................................................................................................ 18
3.2.1 VACUUM CREATION INSIDE
OF CHANNELLED VACUUM BAGS ................................................................................................................................................................ 18
3.3 STOPPING OF PACKAGING CYCLE ............................................................................................................................................................ 20
3.4 USE OF THE PACKAGING MACHINE ONLY AS A SEALER ................................................................................................................................. 20
4. ATTENTION: IMPORTANT INFORMATION .................................................................................................................................................. 22
4.1 RESIDUAL HAZARDS ................................................................................................................................................................................... 22
4.2 SPARE PARTS: GENERAL WARNINGS ........................................................................................................................................................ 22
5. MAINTENANCE ............................................................................................................................................................................................. 24
5.1 VACUUM PACKAGING MACHINE CARE .................................................................................................................................................... 24
6. TROUBLESHOOTING .................................................................................................................................................................................... 26
7. DISPOSAL
OF THE MACHINE OR ITS PARTS ............................................................................................................................................................... 28
8. FROM THE MANUFACTURER ...................................................................................................................................................................... 28
9. USEFUL ADVICE ON PACKAGING
AND THE PRESERVATION OF FOODS ......................................................................................................................................................... 28
9.1 APPROXIMATE PRESERVATION TIMES ..................................................................................................................................................... 30

5
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
INDEX INDICE
1. PRÉFACE ................................................................................ 7
1.1 CONSIGNES GÉNÉRALES DE SÉCURITÉ ET PRÉVENTION
DES ACCIDENTS ................................................................... 7
1.1.1 SIGNAUX DE DANGERS ........................................................ 9
1.1.2 SIGNAUX D’ INFORMATION .................................................... 9
1.2 CONDITIONNEUSE SOUS VIDE ............................................ 9
1.2.1 UTILISATION CONFORME DE LAMACHINE ........................... 9
1.2.2 TRAITEMENT IMPROPRE DE LA MACHINE ............................. 9
1.2.3 IDENTIFICATION DU FABRICANT ............................................ 9
2. INSTRUCTIONS SPÉCIFIQUES POUR L'EMPLOI .............. 11
2.1 AVERTISSEMENTS GÉNÉRAUX .......................................... 11
2.1.1 PLAQUETTE .......................................................................... 11
2.2 DONNÉES TECHNIQUES ...................................................... 13
2.3 MISE EN PLACE ET MISE EN SERVICE ............................. 15
2.3.1 RÈGLES GÉNÉRALES POUR L'EMPLOI ................................ 15
2.4 FONCTION DES BOUTONS ET DES
ÉLÉMENTS PRINCIPAUX .................................................... 17
3. CRÉATION DU VIDE ............................................................. 19
3.1 MODALITÉ AUTOMATIQUE ............................................... 19
3.1.1 EXÉCUTION DU VIDE DANS DES SACHETS GAUFRÉS
POUR SOUS VIDE ................................................................ 19
3.2 MODALITÉ MANUELLE ...................................................... 19
3.2.1 EXÉCUTION DU VIDE DANS DES SACHETS GAUFRÉS ...... 19
3.3 INTERRUPTION DU CYCLE DE CONDITIONNEMENT ........ 21
3.4 EMPLOI DE LA CONDITIONNEUSE
UNIQUEMENT COMME SOUDEUSE ................................... 21
4. ATTENTION: TRÈS IMPORTANT! ....................................... 23
4.1 AUTRES RISQUES ............................................................... 23
4.2 PIÈCES DE RECHANGE:AVERTISSEMENTS GÉNÉRAUX .. 23
5. ENTRETIEN DE LA MACHINE ET REMEDESAUX PANNES .... 25
5.1 SOIN DE LA CONDITIONNEUSE SOUS VIDE ..................... 25
6. PROBLEMES CAUSES ET RÈMEDES ................................. 27
7. DESTRUCTION ET ÉLIMINATION DE LA
MACHINE ET DE SES PIÈCES ............................................ 29
8. LE CONSTRUCTEUR ........................................................... 29
9. CONSEILS POUR LE CONDITIONNEMENT ET LA
CONSERVATION DES ALIMENTS ......................................... 29
9.1 TEMPS DE CONSERVATION INDICATIFS .......................... 31
10. PIÈCES DE RECHANGE .................................................. 32-33
1. INTRODUCCIÓN .................................................................... 7
1.1 SEGURIDAD GENERAL Y PREVENCIÓN
DE ACCIDENTES ................................................................... 7
1.1.1 SÍMBOLOS DE PELIGRO ........................................................ 9
1.1.2 SIMBOLOS DE INFORMACIÓN ............................................... 9
1.2 MAQUINA DE VACÍO ............................................................ 9
1.2.1 USO PREVISTO ...................................................................... 9
1.2.2 USO INCORRECTO Y NO PREVISTO DE LA MÁQUINA ......... 9
1.2.3 IDENTIFICACIÓN DELFABRICANTE ....................................... 9
2. INSTRUCCIONES ESPECÍFICAS PARA EL USO ................ 11
2.1 ADVERTENCIAS GENERALES ............................................ 11
2.1.1 PLACADE IDENTIFICACIÓN ..................................................... 11
2.2 DATOS TÉCNICOS .............................................................. 13
2.3 INSTALACIÓN ..................................................................... 15
2.3.1 NORMAS GENERALES DE USO .......................................... 15
2.4 FUNCIÓN DE LOS PULSADORES Y DE
LOS COMPONENTES PRINCIPALES ................................ 17
3. CREACIÓN DE VACÍO ......................................................... 19
3.1 MODO AUTOMÁTICO ........................................................ 19
3.1.1 CREACIÓN DELVACÍO EN EL INTERIOR DE BOLSAS
GOFRADAS ESPECIALES PARA VACÍO ............................. 19
3.2 MODO MANUAL ................................................................. 19
3.2.1 CREACIÓN DE VACÍO EN EL INTERIOR DE LAS BOLSAS .. 19
3.3 INTERRUPCIÓN CICLO DE ACONDICIONAMIENTO ......... 21
3.4 USO CONFECCIONADORA
COMO ÚNICA SELLADORA ................................................ 21
4. ¡ATENCIÓN!: OBSERVACIONES GENERALES MUY IMPORTANTES .23
4.1 RIESGOS RESIDUALES ....................................................... 23
4.2 PIEZAS DE REPUESTO: ADVERTENCIAS GENERALES ... 23
5. MANTENIMIENTO ............................................................... 25
5.1 CUIDADOS DE LA MÁQUINA DE VACÍO ........................... 25
6. PROBLEMAS CAUSAS Y REMEDIOS ................................ 27
7. DEMOLICIÓN Y ELIMINACIÓN DE LA MÁQUINA
O DE PARTES DE LA MISMA ............................................. 29
8. DEL FABRICANTE ............................................................... 29
9. CONSEJOS ÚTILES PARA EL ACONDICIONAMIENTO
Y LA CONSERVACIÓN DE LOS ALIMENTOS ....................... 29
9.1 TIEMPOS DE CONSERVACIÓN INDICATIVOS .................. 31
10. PIEZAS DE REPUESTO .................................................. 32-33

6
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
1. INTRODUCTION
This manual contains the instructions for the use and maintenance of the VACUUM PACKAGING MACHINE.
Compliance with the instructions contained in this manual will ensure safe use and correct operation of the machine.
BEFORE USING THE VACUUM PACKAGING MACHINE, CAREFULLY READ THESE INSTRUCTIONS.
The manufacturer declines any liability if these instructions are not followed.
1.1 GENERAL SAFETY AND ACCIDENT PREVENTION
DANGER
• Do not touch the machine with wet hands.
• Do not touch the machine when barefoot.
• In case of breakdown or malfunction, switch off the machine and unplug it.
• Do not leave the machine exposed to athmospheric agents; do not put it in water.
• Do not let children or incapable people use the machine.
• Always unplug the machine before carrying out any operation other than vacuum packing.
• Switch the machine off and unplug it when not used.
• Do not pull the power cord to unplug the machine.
• Frequently check the condition of the power cord; if necessary have it replaced by only an authorized Technical Assistance Centre.
• In case of repair or replacing parts, only use original spare parts.
• In case of incompatibility between the power plug and your socket, have it replaced by an authorized Technical Assistance Centre.
PAY ATTENTION TO THE SYMBOLS GIVEN IN THIS MANUAL.
INTRODUCTION
COMMERCIAL USE ONLY
UNIQUEMENT À FIN COMMERCIALE

7
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
1. PRÉFACE
Ce manuel contient les instructions pour l’usage et l’entretien de la
CONDITION-NEUSE SOUS VIDE.
L’ observance des instructions, qui sont contenues dans
ce manuel permet un emploi en toute sécurité, et garantit
à la fois le bon fonctionnement de la machine.
AVANT D’UTILISER LA CONDITIONNEUSE SOUS VIDE LISEZ
ATTENTIVEMENT LES INSTRUCTIONS, QUI SONT CONTENUES
DANS CE MANUEL.
Le constructeur décline toute responsabilité due à la
négligence ou au non-respect des instructions.
1.1 CONSIGNES GÉNÉRALES DE SÉCURITÉ ET
PRÉVENTION DES ACCIDENTS
DANGER
• Ne pas toucher la machine avec les mains mouillées ou humides.
• Ne pas utiliser la machine avec les pieds nus.
• En cas de panne ou de mauvais fonctionnement, arrêtez la machineet
débranchez-la du courant.
• Ne pas laisser la machine exposée aux agents atmosphériques; ne
pas plonger la machine dans l’eau.
• Ne pas confier l’utilisation à des enfants ou à des personnes incapables.
• Débrancher toujours la fiche avant de faire une quelconque opération
autre que le conditionnement.
• Quand l’appareil n’est pas utilisé il faut l’éteindre et débrancher la
fiche.
• Ne pas tirer le câble d’alimentation pour débrancher la fiche de la prise
électrique.
• Vérifier souvent l’état du câble d’ alimentation. En cas de besoin, il doit
être changé seulement auprés d’un Centre d’ Assistance Technique
autorisé.
• En cas de réparation ou remplacement des parties, utiliser seulement
pièces de rechange originales.
• En cas d’ incompatibilité entre la fiche d’alimentation et votre prise,
faites-la remplacer par un Centre d’Assistance Technique autorisé;
n’utilisez pas d’adaptateurs non homologués et/ou de rallonges.
FAIRE ATTENTION AUX SIGNAUX QUI SONT INDIQUÉS
DANS CE MANUEL.
PRÉFACE INTRODUCCIÓN
1. INTRODUCCIÓN
Este manual contiene las instrucciones de uso y mantenimiento para
utilizar la MÁQUINA DE VACÍO.
Siguiendo las instrucciones de este manual, el usuario
podrá utilizar la máquina bajo las condiciones de
seguridad necesarias, asegurando a la vez el buen
manejo y funcionamiento de la misma.
ANTES DE UTILIZAR LA MÁQUINA DE VACÍO, LEA LAS
INSTRUCCIONES DE ESTE MANUAL.
El fabricante no se hace responsable de las negligencias
y del incumplimiento de las instrucciones de uso del
Manual.
1.1 SEGURIDAD GENERAL Y PREVENCIÓN
DE ACCIDENTES
PELIGRO
• No tocar la máquina con las manos mojadas o húmedas.
• No utilizar el aparato estando descalzos.
• En caso de avería o mal funcionamiento, apague la máquina y
desenchúfela.
• No deje la máquina expuesta a los agentes atmosféricos; no vierta
agua sobre ella.
• No permita que los niños ni las personas inexpertas manejen la máquina.
• Siempre deberá desenchufar la máquina antes de realizar cualquier
operación diferente a la creación de vacío.
• Cuando la máquina no se esté utilizando, apáguela y desenchúfela.
• No tire del cable de alimentación para desenchufar la máquina de la
toma de corriente.
• Compruebe regularmente las condiciones en que se encuentra el
cable, que deberá sustituirse por otro nuevo en caso sea necesario,
y sólo por el Centro de Asistencia Técnica autorizado.
• En caso de reparación o sustitución de partes de la máquina, utilicen
únicamente recambios originales.
• En caso de incompatibilidad entre el enchufe de la máquina y vuestra
toma de corriente, háganlo sustituir en un Centro autorizado de
Asistencia Técnica; desaconsejamos el uso de adaptadores no
homologados y/o alargaderas.
PONER ATENCIÓN A LAS SEÑALES DESCRITAS EN ESTE
MANUAL.
WARNING: FOR CONTINUED PROTECTION AGAINST FIRE AND
ELECTRIC SHOCK REPLACE ONLY WITH MARKED FUSE.
AVERTISSEMENT: A FIN D’ÉVITER LE RISQUE D’INCENDIE ET D’UNE
DÉCHARGE ÉLECTRIQUE, REMPLACER SEULEMENT AVEC LE
FUSIBLE INDIQUÉ.

8
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
INTRODUCTION
1.1.1 DANGER SYMBOLS
GENERAL DANGER: this symbol warns that if the described operations are not correctly performed, the operator is exposed
to risks or the machine could be damaged.
ELECTRIC DANGER: this symbol signals the possibility of an electrical danger.
BURNING DANGER: this symbol warns of danger of burns.
NOTE: this symbol indicates a very important note or warning.
1.1.2 INFORMATION SYMBOLS
Before using the machine, carefully read the instructions contained in this manual.
Before starting any maintenance operation, disconnect the power supply and consult this instruction manual.
1.2 VACUUM PACKAGING MACHINE
1.2.1 INTENDED USE
This machine has been designed and developed for vacuum packaging of dry products with bags or vacuum containers.
This appliance was designed, made and marketed according to the following regulations:
• UL 963, CSA C22.2 No.68, NSF / ANSI 169.
1.2.2 IMPROPER MACHINE USE
The vacuum packaging machine described in this instruction manual has been designed and built only for the above-
mentioned use.
1.2.3 IDENTIFICATION OF THE MANUFACTURER
Head Office:
The Vollrath Company LCC
1236 North 18th Street
Sheboygan, WI 53081
Tel. [phone], Fax. [phone]

9
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
1.1.1 SIGNAUX DE DANGERS
DANGER GÉNÉRAL: ce signal avertit que le non-respect
de cette consigne peut entraîner des blessures ou des
dommages à la machine.
DANGER ÉLECTRIQUE signale un danger électrique.
DANGER BRÛLURES signale des dangers de brûlures.
REMARQUE:Ce symbole signale une remarque ou une
recomman-dation très importante.
1.1.2 SIGNAUX D’ INFORMATION
Avant l’usage, lire attentivement les instructions qui sont
écrites dans la notice d’utilisation.
Avant une quelconque opération de maintenance,
débrancher la machine et consulter la notice d’utilisation.
1.2 CONDITIONNEUSE SOUS VIDE
1.2.1 UTILISATION CONFORME DE LA MACHINE
L’appareil a été étudié pour effectuer le vide dans des sachets et des
récipients sous vide de produits secs.
Cet appareil a été projeté, réalisé et commercialisé en respectant les
normes:
• UL 963, CSA C22.2 No.68, NSF / ANSI 169.
1.2.2 TRAITEMENT IMPROPRE DE LA MACHINE
La conditionneuse décrite dans ce manuel a été projetée,
dimensionnée et construite exclusivement pour l’utilisation
précédemment décrite.
1.2.3 IDENTIFICATION DU FABRICANT
Siège administratif et Magasin:
The Vollrath Company LCC
1236 North 18th Street
Sheboygan, WI 53081
Tel. [phone], Fax. [phone]
1.1.1 SÍMBOLOS DE PELIGRO
PELIGRO GENÉRICO: esta señal avisa de que si las operaciones
descritas no son efectuadas correctamente, el operador está
sometido a riesgos, o la máquina podría sufrir daños.
PELIGRO ELÉCTRICO: esta símbolo avisa de la existencia de
peligro relacionado con la electricidad.
PELIGRO DE QUEMADURAS: este símbolo avisa de la
existencia de peligro de quemaduras.
OBSERVACIÓN: Este símbolo señala una observación o
una recomendación.
1.1.2 SIMBOLOS DE INFORMACIÓN
Antes de utilizar la máquina, lea atentamente las
instrucciones de este manual.
Antes de comenzar cualquier operación de
mantenimiento, desenchufe la máquina y consulte este
manual de instrucciones.
1.2 MAQUINADE VACÍO
1.2.1 USO PREVISTO
El aparato ha sido proyectado y estudiado para efectuar el vacío en
bolsas o bien en contenedores en vacío de productos secos.
Este aparato ha sido diseñado, realizado y comercializado respetando
las normativas:
• UL 963, CSA C22.2 No.68, NSF / ANSI 169.
1.2.2 USO INCORRECTO Y NO PREVISTO DE LA MÁQUINA
Les recordamos que la máquina de vacío que se describe
en este manual de instrucciones ha sido proyectada,
dimensionada y construida exclusivamente paras el uso
descrito.
1.2.3 IDENTIFICACIÓN DEL FABRICANTE
Sede legal y administrativa:
The Vollrath Company LCC
1236 North 18th Street
Sheboygan, WI 53081
Tel. [phone], Fax. [phone]
INTRODUCTION INTRODUCCIÓN

10
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
SPECIFIC OPERATING INSTRUCTIONS
2. SPECIFIC OPERATING INSTRUCTIONS
2.1 GENERAL INSTRUCTIONS
Your vacuum packaging machine has undergone strict checks and tests before shipment.
After having removed the packing, ensure that the machine is not damaged; in case of doubt do not use it but return it
immediately to the retailer.
Packaging (plastic bags, etc) must be kept out of reach of children, or dispersed in the atmosphere.
2.1.1 PLATE
The product nameplate is located on the bottom part of your VACUUM PACKAGING MACHINE.

11
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
2. INSTRUCCIONES ESPECÍFICAS PARA EL USO
2.1 ADVERTENCIAS GENERALES
Su máquina de vacío ha sido sometida a rigurosos controles y pruebas
de ensayo antes de ser entregada.
Después de quitarle el embalaje, asegúrese de la
integridad de la máquina; en caso de duda, no la utilice
inmediatamente y llévela al punto de venta donde la
adquirió.
Los elementos del embalaje (plásticos, etc...) no se deben abandonar
en el medio ambiente, ni dejarlos al alcance de los niños.
2.1.1 PLACA DE IDENTIFICACIÓN
En la parte inferior de la máquina de vacío, encontrará la placa de
marcatura.
INSTRUCTIONS
SPÉCIFIQUES POUR L'EMPLOI
INSTRUCCIONES
ESPECÍFICAS PARAEL USO
2. INSTRUCTIONS SPÉCIFIQUES POUR L'EMPLOI
2.1 AVERTISSEMENTS GÉNÉRAUX
Votre CONDITIONNEUSE SOUS VIDE a subi de rigides contrôles et
vérifications avant l’envoi.
Après avoir enlevé l’emballage, s’assurer de l’intégrité
de la machine; en cas de doute, ne pas utiliser l’appareil
et adressez-vous tout de suite à votre revendeur.
Ne pas laisser d’éléments de l’emballage (sachets en plastiques, etc.), à
la portée des enfants ou dans la nature.
2.1.1 PLAQUETTE
Votre CONDITIONNEUSE SOUS VIDE est identifiée par une plaquette, qui
est placée sur la partie inférieure de la machine.

12
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
SPECIFIC OPERATING INSTRUCTIONS
2.2 TECHNICAL DATA
Y
X
J
Z
TECHNICAL DATA
WEIGHT
DIMENSIONS (X×Y×Z)
LENGTH OF SEAL (J)
BAG TYPEAND MAXIMUM BAG WIDTH
MAXIMUM POWERABSORPTION
PUMP POWER
NOMINAL PUMP SPEED
PROTECTION FUSE
PUMP TYPE
FINAL PRESSURE
HOUSING
ELECTRIC CONNECTION
COMAND BOARD
FUSES
6
360×285×140
310
300
380
85
11
115V - 5A
SELF LUBRICATING
0,15 bar / 2.17 PSI
STAINLESS STEEL
115 / 60
DIGITAL WITH 6 BUTTONS
F5X20 5A
Kg.
mm.
mm.
mm.
W
W
lt/min.
Volt.
Ampere
bar/PSI
V / Hz
Ampere

13
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
INSTRUCTIONS
SPÉCIFIQUES POUR L'EMPLOI
INSTRUCCIONES
ESPECÍFICAS PARA EL USO
2.2 DONNÉES TECHNIQUES 2.2 DATOS TÉCNICOS
Y
X
J
H
POIDS
PESO
DIMENSIONS / DIMENSIONES(X×Y×Z)
LARGEUR DE SOUDURE (J)
LARGO DE SOLDADURA
LARGEUR MAXI.DE SACHETS
LARGO MAXIMA DE BOLSA
PUISSANCE MAXIMALE ABSORBÉE
POTENCIAABSORBIDAMÁXIMA
PUISSANCE POMPE
POTENCIA BOMBA
DÉBIT NOMINAL POMPE
CAPACIDAD NOMINAL BOMBA
FUSIBLES DE PROTECTION
FUSIBLES DE PROTECCIÓN
TYPE DE POMPE
TIPO BOMBA
PRESSION FINALE
PRESIÓN FINAL
CARROSSERIE
ESTRUCTURA
BRANCHEMENT ELECTRIQUE
ALIMENTACIÓN ELECTRICA
COMMANDES
COMANDOS
FUSIBLE / FUSÉE
6
360×285×140
310
300
380
85
11
115V - 5A
SELF LUBRICATING
0,15 bar / 2.17 PSI
STAINLESS STEEL
115 / 60
6 TOUCHES NUMÉRIQUES
6 TECLAS DIGITALES
F5X20 5A
Kg.
mm.
mm.
mm.
W
W
lt/min.
Volt.
Ampere
bar/PSI
V / Hz
Ampere
DONNÉES TECHNIQUES / DATOS TÉCNICOS

14
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
SPECIFIC OPERATING INSTRUCTIONS
2.3 INSTALLATION
IMPORTANT: Before plugging in the vacuum packaging machine, carefully read
this instruction manual.
2.3.1 GENERAL USAGE INSTRUCTIONS
1) Firstly, make sure the voltage of your electricity supply matches that given on the machine dataplate
(A).
2) Only insert the plug in the power socket and remove it when the machine is switched off:
CAUTION: To provide continued protection against risk of electric shock, connect to properly grounded outlets only.
To reduce the risk of electric shock, this product has a polarized plug (one blade is wider than other). This plug is intended to fit in a polarized outlet
only one way.
When the plug does not fit fully in the outlet, reverse the plug. When it still does not fit, contact a qualified electrician to install the proper outlet. Do not
change the plug in any way.
Always grip the plug; never pull on the power cord (see Fig. 1).
DO NOT ATTEMPT TO VACUUM PACK LIQUIDS! THE PRODUCT MUST BE CHILLED IN THE REFRIGERATOR FOR AT LEAST
2÷3 HOURS, SO THAT IT IS DRY AND COLD. DAMAGE TO THE MACHINE CAUSED BY SUCKING LIQUIDS IS NOT COVERED BY
WARRANTY.
Do not touch the sealing bar (B) after sealing because it becomes very hot.
KEEP THE VACUUM PACKAGING MACHINE OUT OF THE CHILDREN’S REACH.
3) Do not use knives or other sharp utensils to remove any residuals on the sealing bar: always wait until it is cold and use tools that are not sharp
or pointed.
4) For any problems (faulty operation, technical assistance) contact customer service for assistance.
THE SAFETY OF THIS MACHINE IS ONLY GUARANTEED IF THE MACHINE HAS BEEN CORRECTLY EARTHED.
THE MANUFACTURER DECLINES ANY LIABILITY FOR DAMAGE CAUSED BY FAILURE TO COMPLY WITH THE ELECTRICAL
SAFETY REGULATIONS.
Fig./Abb. 1
B
•
A
•

15
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
INSTRUCTIONS
SPÉCIFIQUES POUR L'EMPLOI
INSTRUCCIONES
ESPECÍFICAS PARA ELUSO
2.3 MISE EN PLACE ET MISE EN SERVICE
ATTENTION: avant de brancher la CONDITIONNEUSE
SOUS VIDE à la prise de courant, lisez attentivement ce
manuel.
2.3.1 RÈGLES GÉNÉRALES POUR L'EMPLOI
1) Avant, assurez-vous que la tension qui est indiquée sur la plaque
(A) de la machine correspond aux valeurs de réseau.
2) Brancher et débrancher la fiche toujours avec la machine arrêtée:
ATTENTION: Afin d’éviter le risque d’incendie et d’une
décharge électrique, connecter à la prise à Terre.
Afin de réduire le risque de décharge électrique, ce produit a une fiche
polarisée (une tige est plus large que l’autre). Cette fiche doit être insérée
dans une prise polarisée dans un sens uniquement.
Si la fiche ne s’insère pas complètement dans la prise, retourner-la. Si elle
ne s’insère toujours pas, contacter un électricien qualifié afin de faire
installer la prise adaptée. Dans tous les cas, ne pas remplacer la fiche.
Ne jamais tirer le câble mais prendre toujours la fiche
(Fig. 1).
NE PAS ASPIRER DE LIQUIDES.
LE PRODUIT DOIT ÊTRE CONDITIONNÉ SEC ET FROID
APRÈS L’AVOIR LAISSÉ DANS LE RÉFRIGÉRATEUR
PENDANT 2÷3 HEURES MINIMUM.
TOUT DOMMAGE DÛ A L’ASPIRATION DE LIQUIDES N’EST
PAS COUVERT PAR LA GARANTIE.
Ne pas toucher la barre de soudure (B) après avoir fait la
soudure du sachet, parce qu’elle peut atteindre de hautes
températures.
LA MACHINE DOIT ÊTRE HORS DE LA PORTEE DES
ENFANTS.
3) N’utilisez pas des couteaux ou des outils tranchants pour éliminer
des éventuels résidus sur la barre de soudure: attendre toujours que
la machine soit froide avant d’intervenir avec des outils qui ne soient
pas tranchants ou pointus.
4) Pour tout problème (fonctionnement défectueux ou assistance
technique) contacter notre service après ventes.
LA SECURITE ELECTRIQUE DE CET APPAREIL EST
ASSUREE UNIQUEMENT SI CELUI-CI EST
CORRECTEMENT BRANCHE A UNE INSTALLATION DE
MISE A LA TERRE EFFICACE, SELON CE QUI EST PREVU PAR
LES NORMES DE SECURITE. LE CONSTRUCTEUR DECLINE
TOUTE RESPONSABILITE POUR LES EVENTUELS
DOMMAGES CAUSES PAR L’ABSENCE DE MISE A LA TERRE
DE L’INSTALLATION.
2.3 INSTALACIÓN
PRECAUCIÓN: antes de enchufar la máquina de vacío,
lea atentamente las instrucciones de este manual.
2.3.1 NORMAS GENERALES DE USO
1) Compruebe primero que el voltaje de su corriente corresponde al
indicado en la placa de identificación (A) de la máquina.
2) Enchufe y desenchufe la máquina sólo cuando esté apagada:
ATENCIÓN: Para estar siempre protegido contra riesgos
de descarga eléctrica, conecte únicamente a tomas de
corriente con puesta a tierra.
Para reducir el riesgo de descarga eléctrica, este producto tiene un
enchufe macho polarizado (una pata es más ancha que la otra). Este
enchufe ha sido diseñado para encajar en una toma de corriente
polarizada en un solo sentido.
no tire nunca del cable, sino agarre directamente el
enchufe (Fig. 1).
¡EVITAR SIEMPRE LA ASPIRACIÓN DE LÍQUIDOS! HAY QUE
REFRIGERAR EL PRODUCTO EN LA NEVERA DURANTE 2-3
HORAS PARA QUE ESTÉ FFRÍO Y SECO AL MOMENTO DE
ENVASARLO EN VACÍO. CUALQUIER DAÑO AL APARATO DEBIDO
A LA ASPIRACIÓN DE LÍQUIDOS NO SERÁ CUBIERTO POR LA
GARANTÍA.
No toque la barra selladora (B) después de sellar ya que
alcanza temperaturas altas.
MANTENGA LA MÁQUINA DE VACÍO FUERA DEL
ALCANCE DE LOS NIÑOS.
3) No utilice cuchillos u otros utensilios cortantes, para quitar algo que
se haya quedado adherido a la barra selladora: espere siempre a que
la barra se enfríe antes de utilizar utensilios que no cortan y que no
tengan punta.
4) Para cualquier tipo de problema (funcionamiento defectuoso o
necesidad de asistencia técnica), contacte directamente con nuestro
servicio de atención al cliente.
LA SEGURIDAD ELÉCTRICA DE ESTA MÁQUINA ESTÁ
GARANTIZADA, ÚNICAMENTE SI ESTÁ CONECTADA A
UNA TOMA DE TIERRA EFICAZ, SEGÚN ESTÁ PREVISTO
EN LAS NORMAS DE SEGURIDAD.
EL FABRICANTE NO SE RESPONSABILIZA DE POSIBLES
DAÑOS PROVOCADOS POR LA FALTA DE INSTALACIÓN DE
LA TOMA DE TIERRA EN EL EQUIPO.

16
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
SPECIFIC OPERATING INSTRUCTIONS
1
•
2
•
3
•
4
•
5
•
6
•
7
2.4 FUNCTIONS OF BUTTONS AND MAIN COMPONENTS
Given below are the functions of the various buttons on the machine and the main components. See the following section for information on how to
use the vacuum packaging machine.
Legenda:
1ON switch ON/OFF.
2Switch for automatic use of the vacuum packaging machine.
3Switch for manual use of the vacuum packaging machine.
4Pump start button.
5Sealing switch.
6Sealing time switch.
7Sealing intensity adjustment.
8Movable lid.
9Sealing bar with teflon protection strip.
10 Seal.
11 Reference notches.
12 Suction nozzle.

17
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
INSTRUCTIONS
SPÉCIFIQUES POUR L'EMPLOI
INSTRUCCIONES
ESPECÍFICAS PARA ELUSO
2.4 FONCTION DES BOUTONS ET DES ÉLÉMENTS
PRINCIPAUX
Ci-après nous indiquons les fonctions des différentes touches présentes
et nous signalons les principales pièces. Voir le chapitre suivant pour les
informations sur les modalités d’emploi de la conditionneuse.
Légende:
1Bouton d'allumage ON/OFF.
2Bouton pour l'emploi automatique de la conditionneuse.
3Bouton pour l'emploi manuel de la conditionneuse.
4Bouton branchement pompe.
5Bouton de soudure.
6Bouton définition temps de soudure.
7Led de réglage de l’intensité de soudure.
8Volet mobile.
9Barre de soudure avec adhésif de protection en téflon.
10 Joint.
11 Crans de référence.
12 Bec d’aspiration.
2.4 FUNCIÓN DE LOS PULSADORES Y DE LOS
COMPONENTES PRINCIPALES
Aquí se detallan las funciones de los diferentes pulsadores de la máquina
y se explican los componentes principales de la misma. Por favor, pase
al siguiente capítulo para la información acerca del manejo de la máquina
de vacío.
Legenda:
1Interruptor general de encendido/apagado ON/OFF.
2Interruptor para el uso automático de la máquina de vacío.
3Interruptor para el uso manual de la máquina de vacío.
4Pulsador activación bomba.
5Interruptor de sellado.
6Pulsador regulación tiempo de sellado.
7Indicador regulación intensidad soldadura.
8Portillo movible.
9Barra selladora con adhesivo protector de Teflón.
10 Guarnición.
11 Muescas de referencia.
12 Pitón de aspiración.
•
9
•
810
•
10
•
11
12

18
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
VACUUM CREATION
3. VACUUM CREATION
The vacuum can be created both AUTOMATICALLY and MANUALLY by following the instructions given below.
3.1 AUTOMATIC MODE
3.1.1 VACUUM CREATION INSIDE OF CHANNELLED VACUUM BAGS
• Connect the appliance to a power socket.
• Switch the machine on by pressing the button (1) “ON/OFF” until all the lights on the buttons come on briefly.
• Check sealing intensity by making sure that the third indicator of “SEAL TIME” and light “AUTOMATIC” are on. Regulate sealing intensity by
checking the thickness of the bag to seal selecting the right setting by pushing “SEAL TIME”.
• Lift the machine lid (A - Fig. 1).
• Insert the opening of the “channelled” bag containing the dry and cold product to be packed inside the limits of the seal (B) and place the end of
the bag on the reference notches (C).
• Lower the lid (A - Fig. 2), press the “AUTOMATIC” button and lightly press the lid: the machine completes the vacuum cycle, seals the bag and
releases the lid at the end of the cycle.
•
1 2 3 4
1
1
•
1 2 3 4
•
A
C
B
3.2 MANUAL MODE
3.2.1 VACUUM CREATION INSIDE OF CHANNELLED VACUUM BAGS
• Connect the appliance to a power socket.
• Switch the machine on by pressing the button (1) “ON/OFF” until all the lights on the buttons come on briefly.
• Check sealing intensity by making sure that the third indicator of “SEAL TIME” is on. Regulate sealing intensity by checking the thickness of the bag
to seal selecting the right setting by pushing “SEAL TIME”.
• Lift the machine lid (A - Fig. 3).
• Insert the opening of the “channelled” bag containing the dry and cold product to be packed inside the limits of the seal (B) and place the end of
the bag on the reference notches (C).
• Press “MANUAL” button lower the lid (A - Fig. 4), and press down lightly on the lid: once the required vacuum level has been reached, press the
button “SEAL” to start sealing; when the sealing operation has been completed the machine will be ready for sealing another bag.
Fig. 1
Fig. 3
A•
B
C

19
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
CRÉATION DU VIDE CREACIÓN DE VACÍO
3.2 MODALITÉ MANUELLE
3.2.1 EXÉCUTION DU VIDE DANS DES SACHETS GAUFRÉS
• Relier l’appareil à la prise de courant.
• Donner la tension à la conditionneuse en appuyant sur le bouton (1)
“ON/OFF” jusqu’à ce que tous les voyants se trouvant au dessus des
boutons s’allument brièvement.
• Vérifier l’intensité de la soudure en contrôlant que le troisième voyant
de signalisation du “SEAL TIME” soit allumé. Régler l'intensité de la
soudure selon de l'épaisseur du sachet, que on veut utiliser appuyant
le bouton “SEAL TIME”.
• Soulever le volet mobile de la machine (A - Fig. 3).
• Introduire dans les limites du joint (B) l’entrée du sachet « gaufré » qui
contient le produit à conditionner sec et froid, et appuyer l’extrémité du
sachet sur les crans de référence (C).
• Appuyer sur “MANUELLE” baisser le volet mobile (A -
Fig. 4), et faire une légère pression sur le même: quand
vous avez obtenu le vide que vous souhaitez,
appuyez sur le bouton “SEAL” pour activer la
soudure, à la fin de laquelle, la machine sera
prête pour commencer une autre opération
sur un autre sachet.
3.2 MODO MANUAL
3.2.1 CREACIÓN DE VACÍO EN EL INTERIOR DE LAS BOLSAS
• Enchufar la máquina a la toma de corriente.
• Dar tensión a la máquina apretando el pulsador (1) “ON/OFF” hasta
que se enciendan brevemente todos los indicadores de señalización
colocados sobre los pulsadores.
• Verificar la intensidad de sellado comprobando que esté encendido el
tercer indicador de señalización del “SEAL TIME”. Regule la intensidad
de sellado comprobando que el grosor de la bolsa a sellar y presionando
el botón de TIEMPO DE SELLADO “SEAL TIME”.
• Levante la cubierta de la máquina (A - Fig. 3).
• Introducir entre los extremos de la guarnición (B) la boquilla de la
bolsa “gofrada” contenente el producto a confeccionar seco y frío y
apoyar el extremo de la bolsa sobre las muescas de referencia (C).
•Presionar “MANUAL” bajar el portillo (A - Fig.
4), y ejercer una ligera presión sobre el mismo:
una vez se alcance el nivel de vacío
deseado, presionar el botón “SEAL” para
activar la función selladora; al finalizar,
la máquina estará preparada para sellar
otra bolsa.
Fig. 2
Fig. 4 A
•
3. CREACIÓN DE VACÍO
El vacío puede llevarse a cabo de ambas formas: AUTOMÁTICA y MA-
NUALMENTE, siguiendo las instrucciones que se detallan a continuación.
3.1 MODO AUTOMÁTICO
3.1.1 CREACIÓN DEL VACÍO EN EL INTERIOR DE BOLSAS
GOFRADAS ESPECIALES PARA VACÍO
• Enchufar la máquina a la toma de corriente.
• Dar tensión a la máquina apretando el pulsador (1) “ON/OFF” hasta
que se enciendan brevemente todos los indicadores de señalización
colocados sobre los pulsadores.
•
Verificar la intensidad de sellado, comprobando que esté encendido el tercer
indicador de señalización del “SEAL TIME” y el indicador “AUTOMÁTICO”.
Regule la intensidad de sellado comprobando que el grosor de la bolsa a
sellar y presionando el botón de TIEMPO DE SELLADO “SEAL TIME”.
• Levante la cubierta (A - Fig. 1) de la máquina.
• Introducir entre los extremo de la guarnición (B) la boquilla de la bolsa
“gofrada” contenente el producto seco y frío a confeccionar y apoyar
el extremo de la bolsa sobre las muescas de referencia (C).
• Bajar el portillo movible (A - Fig. 2), pulsar la tecla “AUTOMÁTICO” y
ejercer una ligera presión sobre el portillo: la máquina acaba el ciclo
de vacío, sella la bolsa y desbloquea el portillo movible al final del ciclo.
3. CRÉATION DU VIDE
Vous pouvez créer le vide dans des sachets, soit automatiquement,
soit manuellement selon les indications suivantes.
3.1 MODALITÉAUTOMATIQUE
3.1.1 EXÉCUTION DU VIDE DANS DES SACHETS GAUFRÉS
POUR SOUS VIDE
• Relier l’appareil à la prise de courant.
• Appuyer la machine avec le bouton (1) “ON/OFF” jusqu' il aura tous les
vojantes de signalisation allumés.
• Verifier l'intensité de la soudure cotrôllyant qu'il y a allumé le troisième
vojant de signalisation du “SEAL TIME”. Régler l'intensité de la soudure
selon de l'épaisseur du sachet, que on veut utiliser appuyant le bouton
“SEAL TIME”.
• Soulever le volet mobile (A - Fig. 1) de la machine.
• Introduire dans les limites du joint (B) l’entrée du sachet « gaufré » qui
contient le produit sec et froid à conditionner et appuyer l’extrémité du
sachet sur les crans de référence (C).
• Baisser le volet mobile (A - Fig. 2), appuyer sur la touche
“AUTOMATIQUE” et exercer une légère pression sur le volet : la
machine complète le cycle du vide, soude le sachet et débloque le
volet mobile en fin de cycle.
A
•

20
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
EN
JUNIOR
B
A•
VACUUM CREATION
3.3 STOPPING OF PACKAGING CYCLE
If the packaging cycle has to be stopped for any reason, (suction of liquids, bag not correctly positioned, etc.) carry out the following:
• Press the button (1) “ON/OFF” to stop the appliance.
• Press the button (1) “ON/OFF” again to release the movable lid (A - Fig. 2).
Fig. 2
3.4 USE OF THE PACKAGING MACHINE ONLY ASASEALER
• Connect the appliance to a power socket.
• Switch the machine on by pressing the button (1) “ON/OFF” until all the lights on the buttons come on briefly.
• Adjust sealing intensity according to the thickness of the bag by pressing the button “SEAL TIME” (for very thin bags select the smallest LED (1);
select the largest LED (4)) for thicker bags.
• Select the manual mode by pressing the button “MANUAL” (LED on).
• Lift the machine lid (A).
• Place the opening of the bag containing the product to be packed on the sealing bar (B).
• Lower the movable lid of the appliance, select manual mode by pressing the button “MANUAL”
and lightly press down on the lid.
• After 3-4 seconds press button “SEAL”. The machine will seal the bag and automatically
stop afterwards.
When finished using the machine, press “ON/OFF”. Unplug the
machine to completely disconnect the power supply.
1 2 3 4
1
•
A
•

21
VACUUM PACKING MACHINE
CONDITIONNEUSE SOUS VIDE
MAQUINA DE VACÍO
Operating and service manual / Mode d’emploi et d’entretien
Manual de uso y mantenimiento / Ed. 10 - 2015
REV. 04- Cod.: 1500387
FR ES
JUNIOR
3.3 INTERRUPCIÓN CICLO DE ACONDICIONAMIENTO
Si tuvieran que interrumpir por cualquier razón el ciclo de
acondicionamiento, (aspiración líquidos, bolsa no posicionada
correctamente, etc.) actuar de la siguiente manera:
• Apretar el pulsador (1) “ON/OFF” hasta apagar el aparato.
• Apretar de nuevo el pulsador (1) “ON/OFF” para desbloquear el
portillo movible (A - Fig. 2).
3.3 INTERRUPTION DU CYCLE DE CONDITIONNEMENT
Dans le cas où il faut interrompre le cycle de conditionnement, pour
quelque motif que ce soit, (aspiration de liquides, sachet mal positionné,
etc) agir de la façon suivante:
• Appuyer sur la touche (1) “ON/OFF” jusqu’à ce que l’appareil s’éteigne.
• Appuyer de nouveau sur la touche (2) “ON/OFF” pour débloquer le
volet mobile (A - Fig. 2).
3.4 EMPLOI DE LA CONDITIONNEUSE UNIQUEMENT
COMME SOUDEUSE
• Relier l’appareil à la prise de courant.
• Donner la tension à la conditionneuse en appuyant sur le bouton (1)
“ON/OFF” jusqu’à ce que tous les voyants se trouvant au dessus des
boutons s’allument brièvement.
• Régler l'intensité de la soudure selon de l'épaisseur du sachet, que
l’on veut utiliser en appuyant le bouton “SEAL TIME”; avec des sachets
très minces il faudra sélectionner le led le plus petit (1) avec des
sachets plus épais, le led le plus grand (4).
• Sélectionner le système de fonctionnement manuel de la machine en
appuyant le bouton “MANUELLE” (voyant allumé).
• Soulever le volet mobile (A) de la machine.
• Positionner l’embouchure du sachet qui contient le produit à conditionner
sur la barre soudante (B).
• Baisser le volet mobile de l’appareil, sélectionner le système de
fonctionnement manuel de la machine en agissant sur le bouton
“MANUELLE” et exercer une légère pression sur le couvercle.
• Au bout de 3-4 secondes de la mise en marche appuyer sur le bouton
“SEAL”. La machine commencera la soudure du sachet pour s’arrêter
automatiquement, quand l'opération sera finie.
Une fois l’utilisation de la machine terminée appuyer
sur “ON/OFF”. Pour débrancher complètement le
courant de la machine, ôter la fiche d’alimentation de la
prise de courant.
3.4 USO CONFECCIONADORA COMO ÚNICA SELLADORA
• Enchufar la máquina a la toma de corriente.
• Dar tensión a la máquina apretando el pulsador (1) “ON/OFF” hasta
que se enciendan brevemente todos los indicadores de señalización
colocados sobre los pulsadores.
• Regular la intensidad de sellado en función del grosor de la bolsa a
sellar actuando sobre el pulsador “SEAL TIME” (para bolsas muy
finas debe seleccionar el led más pequeño (1); para bolsas de mayor
grosor, debe seleccionar el led más grande (4).
• Seleccionar el sistema de funcionamiento manual de la máquina de
vacío, presionando el botón MANUAL “MANUAL” (con el led
encendido).
• Levantar el portillo movible (A) de la máquina.
• Posicionar la “boca” de la bolsa que con tiene el producto a
acondicionar, sobre la barra selladora (B).
• Bajar el portillo movible del aparato, seleccionar el sistema de
funcionamiento manual de la máquina actuando sobre el pulsador
“MANUAL” y ejercer una ligera presión sobre la tapa.
• Unos 3-4 segundos después de poner en marcha, apretar el pulsador
“SEAL”: la máquina se preparará para el sellado de la bolsa y se
apagará automáticamente, una vez acabada la operación.
Una vez se termine de utilizar la máquina, pulsar “ON/
OFF”. Para desconectar completamente la corriente de
la máquina, quitar el enchufe de alimentación de la
toma de corriente.
•
