VOLTCRAFT PPS 11810 User manual

Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2014 by Conrad Electronic SE.
Legal notice
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
© Copyright 2014 by Conrad Electronic SE.
Information légales
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Cette publication correspond au niveau technique du moment de la mise sous presse.
© Copyright 2014 par Conrad Electronic SE.
Colofon
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2014 by Conrad Electronic SE.
V5_1014_02-HK

Programmierbares Labor-Netzgerät
BEDIENUNGSANLEITUNG Seite 4 – 31
Programmable laboratory power supply unit
OPERATING INSTRUCTIONS Page 32 – 58
Alimentation de laboratoire programmable
MODE D’EMPLOI Page 59 – 85
Programmeerbare laboratoriumvoeding
GEBRUIKSAANWIJZING Pagina 86 – 112
Best.-Nr. / Item No. / N° de commande / Bestnr.:
513910 PPS 11810, 1 – 18 V/DC, 0 – 10 A
513911 PPS 11360, 1 – 36 V/DC, 0 – 5 A
513912 PPS 11603, 1 – 60 V/DC, 0 – 2500 mA
513913 PPS 13610, 1 – 18 V/DC, 0 – 20 A
513914 PPS 16005, 1 – 36 V/DC, 0 – 10 A
513915 PPS 11815, 1 – 60 V/DC, 0 – 5 A
Version 10/14

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auistung
der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 4.
These Operating Instructions accompany this product. They contain important
information on setting up and using the device. You should refer to these instructions,
even if you are buying this product for someone else.
Please retain these Operating Instructions for future use! A list of the contents can be
found in the Table of contents, with the corresponding page number, on page 32.
Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives
importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de
ces remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d’emploi an de pouvoir le consulter à tout moment. La table des
matières avec indication des pages correspondantes se trouve à la page 59.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over
de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden
overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen
raadplegen. In de inhoudsopgave op pagina 86 vindt u een lijst met inhoudspunten met
vermelding van het bijbehorende.

3

4
INHALTSVERZEICHNIS
Seite
1. Einführung...................................................................................................................................... 5
2. Bestimmungsgemäße Verwendung ............................................................................................... 6
3. Lieferumfang .................................................................................................................................. 7
4. Zeichenerklärung ........................................................................................................................... 7
5. Sicherheitshinweise ....................................................................................................................... 8
6. Bedienelemente ........................................................................................................................... 10
7. Software installieren..................................................................................................................... 10
8. Inbetriebnahme .............................................................................................................................11
9. Normalbetrieb............................................................................................................................... 13
10.Speicherplatzbetrieb „Preset“ und „Set“....................................................................................... 16
11.Fernsteuerbetrieb „Remote Ctrl“ .................................................................................................. 17
12.Steuerung mit PC-Software ......................................................................................................... 21
13.Schutzeinrichtungen..................................................................................................................... 26
14.Wartung und Reinigung................................................................................................................ 27
15.Behebung von Störungen ............................................................................................................ 28
16.Entsorgung................................................................................................................................... 29
17.Technische Daten......................................................................................................................... 30

5
1. EINFÜHRUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die
wir Ihnen danken.
Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für
überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche
Leistungsfähigkeit und permanente Innovation auszeichnen.
Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem
Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale
Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer
Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis
an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87
Fax-Nr.: 0180 5 / 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet
www.conrad.de, unter der Rubrik „Kontakt“.
Mo. - Fr. 10.00 bis 16.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.-Nr.: 0848/80 12 88
Fax-Nr.: 0848/80 12 89
E-Mail: [email protected]
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

6
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von
Kleinspannungsverbrauchern. Der einstellbare Ausgang kann an der Vorderseite bis max. 5 A und
an der Rückseite bis zur vollen Nennstromstärke abgegriffen werden. Der vordere Ausgang ist auf
5 A begrenzt und gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer
Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser
Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz
kommen. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen, an der Rückseite
über Hochstrom-Schraubklemmbuchsen. Die Ausgänge (vorne und hinten) sind miteinander
verbunden.
Es müssen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zu
geringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.
Die Ausgangsdaten der Labornetzgeräte sind wie folgt:
Typ Ausgangsspannung Ausgangsstrom
(Insgesamt, MAIN + AUX)
PPS 11810 1 – 18 V/DC 0 – 10 A
PPS 11360 1 – 36 V/DC 0 – 5 A
PPS 11603 1 – 60 V/DC 0 – 2500 mA
PPS 13610 1 – 18 V/DC 0 – 20 A
PPS 16005 1 – 36 V/DC 0 – 10 A
PPS 11815 1 – 60 V/DC 0 – 5 A
Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und
Feineinstellung, um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Werte werden im
übersichtlichen Display angezeigt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne
Kurzschlussbrücke voreingestellt werden.
Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes
Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden.
Der DCAusgang ist über einen Schaltkontakt ein- und ausschaltbar.
Drei frei programmierbare Speicherplätze können mit unterschiedlichen Festspannungen und
Strombegrenzungen belegt werden. Der Wahlschalter bendet sich an der Rückseite.
Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum
Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare
Spannungs- und Strom-Sets mit unterschiedlicher Zeitdauer können für den Betrieb programmiert
werden. Die zyklischen Arbeitsabläufe können bis zu 999-mal wiederholt werden.

7
Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung.
Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an
Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von
230 V/AC zugelassen.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt
und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B.
Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch
und bewahren Sie diese für späteres Nachschlagen auf.
Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.
3. LIEFERUMFANG
• Labor-Netzteil
• Remote-Anschlussbuchse
• Schutzkontakt-Netzkabel
• USB-Kabel
• CD (Software)
• Bedienungsanleitung
4. ZEICHENERKLÄRUNG
Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung,
die unbedingt befolgt werden müssen.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchti-
gung der elektrischen Sicherheit des Geräts.
Dieses Symbol zeigt Tipps und Informationen zur Bedienung.
Nur zur Verwendung in trockenen Innenbereichen
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen
Richtlinien.
Schutzleiteranschluss; diese Schraube darf nicht gelöst werden

8
5. SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen
Geräte, an die das Produkt angeschlossen wird.
• Produkte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände.
Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern
besondere Vorsicht walten, insbesondere wenn diese versuchen, Gegenstände
durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlags.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es
besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Betreiben Sie das Produkt nur in trockenen Innenräumen. Es darf nicht feucht oder
nass werden. Ansonsten besteht Lebensgefahr durch einen elektrischen Schlag!

9
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang
mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende
Teile freigelegt werden.Trennen Sie deshalb vor einer Wartung oder Instandsetzung
das Produkt von allen Spannungsquellen. Kondensatoren im Gerät können noch
geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen
bleiben kann. Es besteht Verletzungsgefahr.
• Tragen Sie während der Arbeit mit Netzteilen oder Ladegeräten keine metallenen
und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile und
Ladegeräte unter keinen Umständen mit Menschen oder Tieren.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie
Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es
von der Netzspannung und ziehen Sie das Steckernetzteil aus der Netzsteckdose.
Bringen Sie das Produkt danach in eine Fachwerkstatt.
• Verwenden Sie als Spannungsquelle ausschließlich eine ordnungsgemäße
Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnetzes.
• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen
werden:
- vor dem Reinigen des Produkts
- bei Gewitter
- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Produkts.
Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä.
ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie
z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe
zum Produkt benden, da diese das Produkt beeinussen können.

10
• Betreiben Sie das Ladegerät nicht an Orten oder in Räumen, die ungünstige
Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empndlichen
Elektronik im Inneren des Ladegeräts führen und ist mit lebensbedrohenden Gefahren
verbunden. Ungünstige Umgebungsbedingungen sind:
- Hohe Luftfeuchtigkeit (> 80 % relativ, Kondensation)
- Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin
- Hohe Umgebungstemperatur (> ca. +50 °C)
- Elektromagnetische Felder (Motoren, Transformatoren, Audiosysteme für Modellbau
usw.) oder elektrostatische Felder
• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung
angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten
Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
6. BEDIENELEMENTE
1. LED-Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)
2. Kontrollanzeige Rückseite
3. Bedienungsknopf Ausgangsspannung
4. Bedienungsknopf Ausgangsstrom
5. POWER (ein/aus) Schalter
6. AUX. OUTPUT 5A MAX. (AUX.-Ausgangsanschlüsse)
7. MAIN OUTPUT(Ausgangsanschlüsse)
8. Modus-Auswahlschalter
9. Abruf-Auswahlschalter
10.Fernsteuerungsanschluss
11.Lufteinlassgitter Kühlgebläse
12.Leistungsaufnahme und Netzsicherung
13.USB-Buchse
7. SOFTWARE INSTALLIEREN
1. Verbinden Sie das Netzteil nicht vor der Softwareinstallation mit dem PC.
2. Legen Sie die im Lieferumfang enthaltene CD in das CD-ROM-Einschubfach eines PC ein.
3. Öffnen Sie das Laufwerk und doppelklicken Sie „setup.exe“.
4. Das Begrüßungsfenster für die Installation erscheint, klicken Sie zum Fortfahren „OK“.
5. Wenn Sie das Installationsverzeichnis ändern wollen, klicken Sie „Verzeichnis ändern“ und wählen
Sie Ihr gewünschtes Installationsverzeichnis.

11
6. Klicken Sie zum Fortfahren die Schaltäche .
7. Wählen Sie für die Software eine bestehende Programmgruppe aus oder erstellen Sie eine neue.
Die standardmäßig festgelegte Gruppe ist HCS. Klicken Sie auf die Schaltäche „Weiter“, um
fortzufahren.
8. Das Einrichtungsprogramm ist nun abgeschlossen.
9. Schließen Sie das Netzteil an eine freie USB-Schnittstelle des PC an.
10.Schalten Sie das Netzteil mit dem POWER (ein/aus) Schalter (5) ein.
11.Das Gerät wird erkannt und sein Treiber automatisch gesucht. Wenn dieser nicht gefunden wird,
ndet sich der Treiber im Ordner „USB Drivers for Win 2K_XP_S2K3_Vista“.
8. INBETRIEBNAHME
Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus
geeignete Ladegeräte mit entsprechender Ladeabschaltung.
Bei längerem Betrieb mit Nennlast wird die Gehäuseoberäche warm. Achtung!
Mögliche Verbrennungsgefahr ! Achten Sie daher unbedingt auf eine ausreichende
Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz
abgedeckt, um eventuelle Schäden zu vermeiden.
Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im
nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher
kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer
Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen
Leitungen und/oder deren Klemmen beschädigen können.
Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom
Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden an, um
die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter
abzuspeichern.
Aufeinen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt
zu achten, da eine Überlastung zum Leitungsbrand führen kann.
Anschluss des Netzkabels
1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (12)
am Netzgerät. Achten Sie auf festen Sitz.
2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung. Die
Gesamtlänge des Netzkabels bis zur Steckdose darf 3 m nicht Überschreiten.
Aufstellen des Gerätes
Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempndliche Oberäche ab. Achten Sie
darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

12
Allgemeine Informationen
Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler
(Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglicht die Fein- und
Grobregelung über einen Regler.

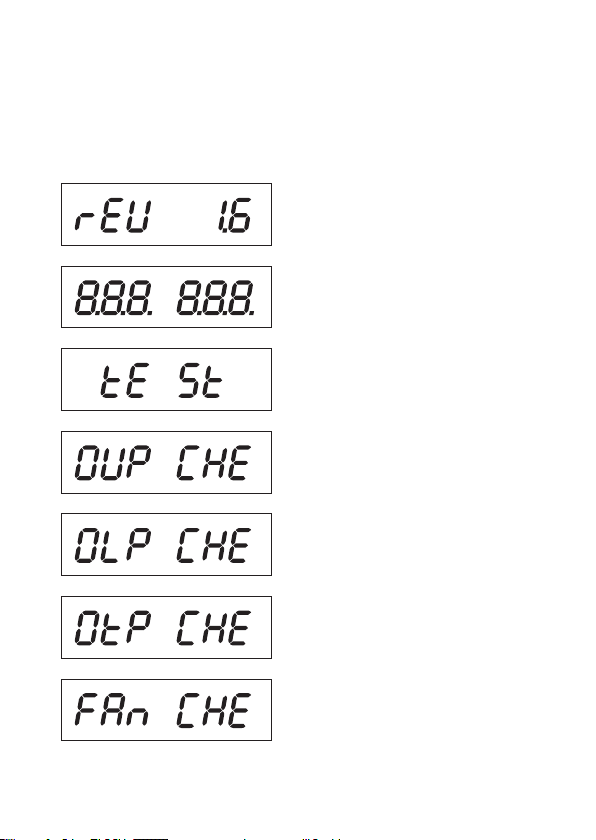

Nach dem Einschalten erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt.
Die Anzeigereihenfolge ist wie folgt:
Anzeige des aktuellen Softwarestandes.
Segmenttest ob die Anzeige mit allen
inzelsegmenten funktioniert.
Danach erfolgt der Test der LED-Anzeigen „C.V.“,
„C.C.“ und „REAR CONTROL“.
Systemtest der Schutzvorrichtungen beginnt.
Der Überspannungsschutz wird geprüft.
Der Überlastschutz wird geprüft.
Der Übertemperaturschutz wird geprüft.
Lüftertest. Der Lüfter wird kurz über den gesamten
Drehzahlbereich getestet.
Die Lüfterdrehzahl nimmt kurz hörbar zu.

13
Die Fernsteuerfunktion für „Ausgang aus“ wird
geprüft.
Nach diesem Schritt wird in die normale
Betriebsanzeige umgeschaltet.
Das Netzgerät ermöglicht den Betrieb in 4 Modi. Diese Modi werden über einen Schiebeschalter an
der Rückseite „MODE“ (8) angewählt. Folgende Modi sind möglich:
Normal Normalbetrieb. Die Einstellung von Spannung und Strom erfolgt an der
Vorderseite.
Preset Speicherplatzbetrieb. Im Gerät können drei Festspannungen eingespeichert
und über diese „Preset“-Funktion direkt angewählt werden. Die Wahl des
Speicherplatzes erfolgt über den Schiebeschalter „RECALL“ (15). Die vorderen
Einstellregler sind inaktiv.
Remote Ctrl Fernsteuerbetrieb. Das Netzgerät kann über eine externe Spannung oder ein
externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und
Strom erfolgen. Die vorderen Einstellregler sind inaktiv.
Set Einstellbetrieb. Die drei Preset-Plätze können frei programmiert werden.
Speicherplatz am Schiebeschalter „RECALL“ (9) wählen und Einstellungen über
Einstellregler (3, 4) vornehmen.
Die einzelnen Betriebsmodi werden Ihnen im folgenden genauer Beschrieben.
9. NORMALBETRIEB
Im Normalbetrieb lässt sich das Netzgerät über die vorderen Einstellregler
bedienen. Achten Sie darauf, dass sich der Schiebeschalter „MODE“ in Position
„Normal“ bendet. Entfernen Sie angeschlossene Verbraucher vom Ausgang (6
oder 7).
Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display
(1) leuchtet und nach einem kurzen Selbsttest erscheint die Spannungs- und
Stromanzeige.
Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher
Stromwert kann Ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann
die Ausgangsspannung begrenzen.
Strombegrenzung einstellen
Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder
die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang
voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellten Strom.

14
1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display (1) leuchtet und nach
einem kurzen Selbsttest erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Strombegrenzung am Einstellregler „CURRENT“ entsprechend (4) Ihrer Anwendung
ein.
4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.
Erfolgt innerhalb von 3 Sekunden keine Einstellung, schaltet die Anzeige wieder zur
aktuellen Stromanzeige zurück.
5. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Nach
dem Einschalten ist immer der Fein-Einstellbereich (0,1 A) aktiv. Dies wird durch eine leicht hellere
Ziffer dargestellt.Drücken Sie kurz von vorne auf den Drehregler. Die Dezimalstelle (1,0 oder 0,1)
des Einstellbereichs ändert sich bei jedem Drücken. Drehen verändert den Wert.
6. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.
7. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 3 Sekunden
automatisch in die normale Anzeige zurück.
Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den
Strombegrenzungsmodus und reduziert dabei den Spannungswert. Dieser Betrieb wird mit der
roten Statusanzeige „C.C.“ (1) signalisiert.
Ausgangsspannung einstellen
Die Ausgangsspannung kann am Einstellregler „VOLTAGE“ (3) eingestellt werden. Die Grob- und
Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.
Durch den großen Regelbereich kann es sein, dass die Spannungseinstellung ca.
1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert
zu regeln.
Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das
Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit
der grünen Statusanzeige „C.V.“ (1) signalisiert.

15
Anschluss eines Verbrauchers
Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet
mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden
Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten.
Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können
berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche
bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur
schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet
werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu
vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entammbare
Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und
Kurzschluss zu schützen.
Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene
Stromstärke.
Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbe
Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.
An den vorderen Buchsen (6) kann nur ein Strom von max. 5 A entnommen werden.
Eine automatische Strombegrenzung ist integriert.
Die rückseitigen Schraub-Buchsen sind für den vollen Nennstrom ausgelegt.
Ab 20 AAusgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen
empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.
1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Die Betriebsanzeige (1) leuchtet und
im Display erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.
5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit
der schwarzen Buchse „-“ des entsprechenden Ausgangs (vorne = „AUX. OUTPUT“ (6), hinten =
„MAIN OUTPUT“ (7)).
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

16
Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display (1) in Ampere (A)
angezeigt.
10. SPEICHERPLATZBETRIEB „PRESET“ UND „SET“
Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die „Set“-Funktion eingespeichert
und über die „Preset“-Funktion direkt angewählt werden.
Werkseitig sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.
Diese sind wie folgt belegt:
Speicher
Typ
P1 P2 P3
Spannung Strom Spannung Strom Spannung Strom
PPS 11810 5 V Maximum 13.8 V Maximum 15 V Maximum
PPS 11360 5 V Maximum 13.8 V Maximum 25 V Maximum
PPS 11603 5 V Maximum 13.8 V Maximum 55 V Maximum
PPS 13610 5 V Maximum 13.8 V Maximum 15 V Maximum
PPS 16005 5 V Maximum 13.8 V Maximum 25 V Maximum
PPS 11815 5 V Maximum 13.8 V Maximum 55 V Maximum
Achten Sie darauf, dass keine Verbraucher angeschlossen sind.
Der Datenspeicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie
hierzu das Kapitel STEUERUNG MIT PC-SOFTWARE.
1. Aktivieren Sie die „Preset“-Funktion über den
rückseitigen Schiebeschalter „MODE“ (8).
2. Stellen Sie den Schalter in Position „Preset“. Die
vorderseitige LED-Anzeige „REAR CONTROL“ (2)
leuchtet. Die vorderen Drehregler sind jetzt inaktiv.
3. Wählen Sie am rückseitigen Schiebeschalter
„RECALL“ (9) den entsprechenden Speicherplatz „P1,
P2 oder P3“. Die entsprechende Ausgangsspannung
wird im Display (1) angezeigt.
2
3
4. Der Verbraucher kann angeschlossen und eingeschaltet werden.

17
5. Zum Deaktivieren der Festspannungsfunktion schieben sie den Schiebeschalter „MODE“ (8)
zurück in Position „Normal“. Die LED-Anzeige „REAR CONTROL“ (2) erlischt. Es wird in den
normalen Netzgerätebetrieb umgeschaltet (DC-Verbraucher bitte immer vorher entfernen!)
Speicherplätze selbst belegen „Set“
Alle drei Speicherplätze können mit benutzereigenen Werten für Ausgangsspannung und
Strombegrenzung belegt werden.
Achten Sie darauf, dass keine Verbraucher angeschlossen sind.
1. Aktivieren Sie die „Set“-Funktion über den rückseitigen
Schiebeschalter „MODE“ (8). Stellen Sie den Schalter
in Position „Set“. Die vorderseitige LED-Anzeige
„REAR CONTROL“ (2) leuchtet.
2. Wählen Sie am rückseitigen Schiebeschalter
„RECALL“ (9) den entsprechenden Speicherplatz „P1,
P2 oder P3“. Die entsprechenden Werte für Spannung
und Strom werden im Display (1) angezeigt.
2
3
3. Über die vorderseitigen Drehregler (3 und 4) kann die gewünschte Ausgangsspannung und die
Strombegrenzung eingestellt werden.
4. Wiederholen Sie diese Schritte bei bedarf mit den anderen Speicherplätzen.
5. Sind alle Parameter eingestellt, schieben sie den Schiebeschalter „MODE“ (8) zurück in Position
„Preset“ für den Festspannungsbetrieb oder Position „Normal“ für den Standard-Betrieb.
Speicherplätze auf Werkseinstellung zurücksetzen
1. Schalten Sie das Netzgerät aus.
2. Drücken Sie von vorne gleichzeitig auf die beiden Drehregler und halten diese gedrückt.
3. Schalten Sie das Netzgerät ein. Nachdem die Anzeigen aueuchten lassen Sie die beiden
Drehregler los. Die werksseitig voreingestellten Parameter sind wieder vorhanden.
11. FERNSTEUERBETRIEB „REMOTE CTRL“
Über den eingebauten „Remote Control“-Fernsteueranschluss (10) kann die Spannungs- und
Stromeinstellung mit einer externen Spannungsquelle oder über einen externen, einstellbaren
Widerstand (kurz „Poti“) erfolgen. Der Fernsteueranschluss erfolgt am rückseitigen „Remote Control“-
Einbaustecker (10). Für den Anschluss liegt eine Remote-Buchse bei.
Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein,
da der Ausgang sonst in den Strombegrenzungsmodus „C.C.“ schaltet und die
Ausgangsspannung begrenzt.

18
Vorbereitung des Fernsteueranschlusses
1. Lösen Sie die seitliche Schraube der beiliegenden Steckbuchse und nehmen mit einer kleinen
Drehbewegung die vordere, schwarze Kontaktbuchse heraus.
2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt
von mindestens 0,34mm2. Löten Sie diese Leitungen an den Lötfahnen Nr.1, 2, 3, 4 und 5 der
schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.
Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.
Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine
Verwechslung auszuschließen.
Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und
verschrauben diese sorgfältig.
Die Kontaktbelegung lautet wie folgt:
Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)
Kontakt 2 Spannungseinstellung
Kontakt 3 Stromeinstellung
Kontakt 4 Bezugsmasse („Ground“)
Kontakt 5 Ausgang Ein/Aus
Kontakt 6 – 8 Nicht belegt
Steuerung über externe Spannungsquelle
Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC über den gesamten
Bereich für Spannung und Strom ferngesteuert werden.
Zum Anschluss gehen Sie wie folgt vor:
Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:
V
