Votex B10H User manual

BLAZERS
B10H
THE POWER TO PERFORM

EU-Conformiteitsverklaring
in de zin van de EG-machinerichtlijn
2006/42/EG, Aanhangsel II A
Hiermede verklaren wij
VOTEX B.V.
Goolkatenweg 65
7521 BE Enschede
dat de hierna vermelde machine op grond van haar ontwerp en constructie, alsmede
in de door ons in omloop gebrachte uitvoering, beantwoordt aan de desbetreffende
veiligheids- en gezondheidsvoorschriften van de EG-Richtlijn.
Na een wijziging aan de machine die niet in overleg met ons wordt uitgevoerd verliest
deze verklaring haar geldigheid.
Product: Bladblazer
Type: B10H
Serienummer: zie typeplaatje
Desbetreffende EG-Richtlijn:
EG-Machinerichtlijn 2006/42/EG
Door interne maatregelen is ervoor gezorgd dat de standaardapparaten steeds
beantwoorden aan de eisen van de actuele EG-richtlijnen.
Enschede, 06 december 2012
Ing. G. van Nieuwenhuizen
Directeur

INHOUDSOPGAVE Pagina
1. INLEIDING 2
2. ALGEMENE INFORMATIE 2
2.1 Product beschrijving 2
2.2 Technische gegevens 3
2.3 Beschrijving merktekens 3
3. GEBRUIKSVOORWAARDEN 3
4. VEILIGHEIDSVOORSCHRIFTEN 4
4.1 Algemeen 4
4.2 Het aankoppelen aan de tractor 4
5 VERANTWOORDELIJKHEID, GARANTIE SYMBOLEN 5
5.1 Verantwoordelijkheid 5
5.2 Garantie 5
5.3 Symbolen en verklaring pictogrammen 6
6. HET GEBRUIK VAN DE MACHINE 7
6.1 Aansluiten van de machine 7
6.2 Het starten van de machine 7
6.3 Accessoires 7
7. ONDERHOUD 7
7.1 Smeer en onderhoudsschema 8
7.2 Technisch onderhoud 8
8. TEKENINGEN EN ONDERDELEN 8
8.1 Instructies voor het bestellen van onderdelen 8
8.2 Overzicht tekeningen en tabellen 8

2
U zult er begrip voor hebben, dat wij geen enkele aansprakelijkheid aanvaarden voor
eventuele schade en gevolgschade die voortkomt uit oneigenlijk en/of ondeskundig
gebruik van de machine of het niet opvolgen van de aanwijzingen.
2. ALGEMENE INFORMATIE
2.1 Product
1. INLEIDING
Geachte eigenaar/ gebruiker,
Wij bedanken u voor de aanschaf van deze Votex machine. In deze handleiding
worden de belangrijkste voorschriften m.b.t. bediening en onderhoud beschreven.
Voor het in gebruik nemen van de machine, verzoeken wij u de handleiding geheel
door te lezen en de aanwijzingen stipt op te volgen.
Wanneer er onverhoopt nog vragen zijn of moeilijkheden voordoen kunt u zich het
beste direct tot uw dealer wenden.
beschrijving
De tractor gedragen bladblazers B10-H bestaat uit een stalen ventilator met een frame
dat ontworpen is voor montage in de driepuntshefinrichting achter tractoren .
Voor aandrijving wordt de blazer met hydromotor gekoppeld aan het hydraulische
systeem van de tractor. Blad en ander licht vuil wordt door een te richten luchtstroom
van wegen, paden, terreinen, enz. geblazen.

3

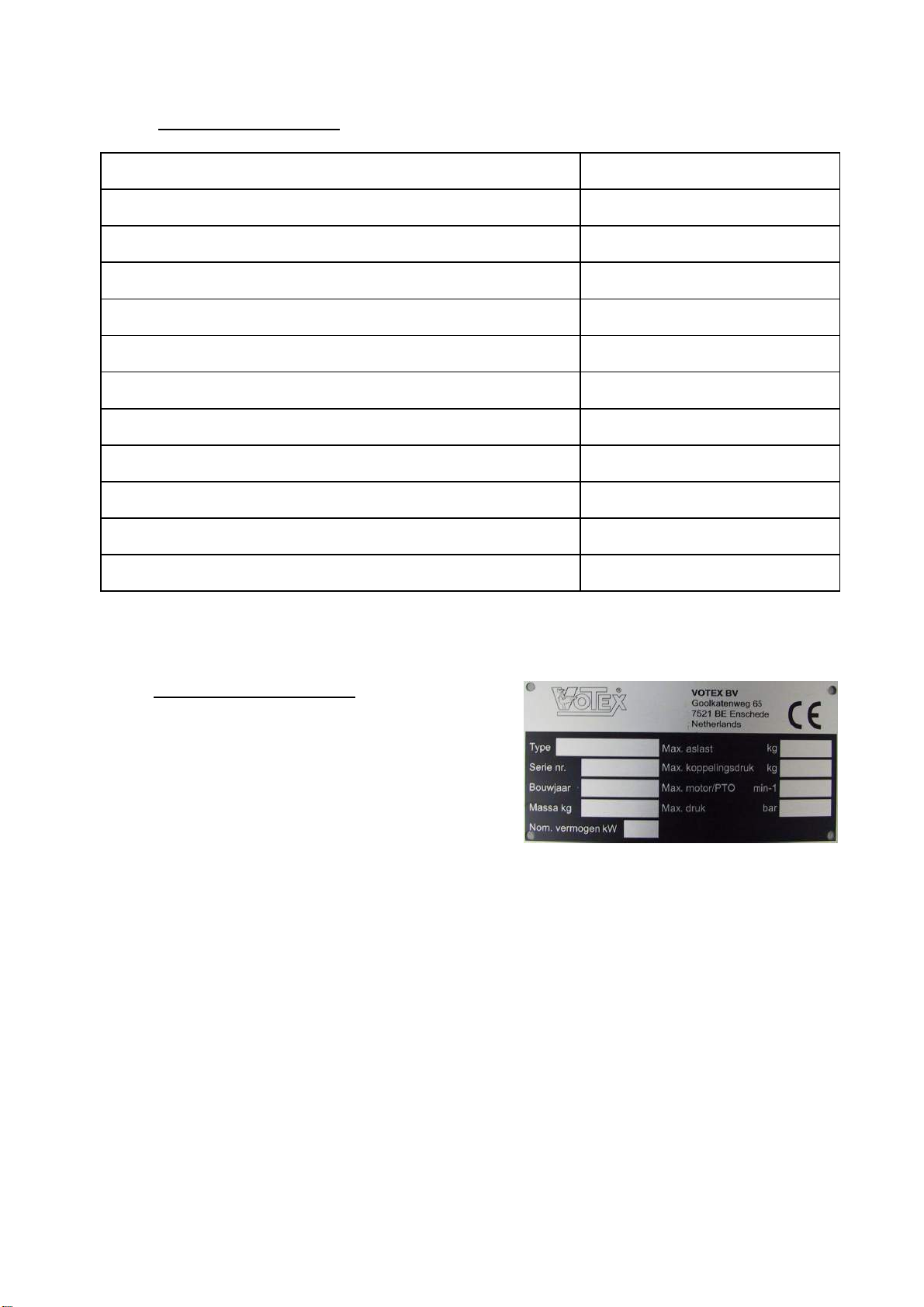

2.2 Technische gegevens
Gewicht (Kilogram) 55
Afmetingen L x B x H (cm) 57 x 83 x 90
Aandrijving Hydraulisch
Nominale pompopbrengst voor aandrijving blazer(l/min) 27.5*
Maximum pompopbrengst (l/min) 50
Max. optredende hydraulische druk (bar) 175
Benodigd vermogen (kW/pk) 6.5 / 9.0
Olie voor tandwielkast SAE 90 EP
Max. omwentelingen waaier (omw/min) 3400
Ventilatorhuis 180 graden draaibaar
Luchtcapaciteit (m³/min.) 70
* Dmv. ingebouwd stroomregelventiel wordt de oliestroom begrensd op 27,5ltr/min
(Stand stroomregelventiel = 7).
2.3 Beschrijving
B10-H
Votex bladblazer type:
merktekens
Votex producten zijn voorzien
van het hiernaast getoonde type
plaatje welke is geplaatst op het frame.
3. GEBRUIKSVOORWAARDEN
De bladblazers uit de B10-H serie zijn ontworpen voor de schoonblazen van paden,
wegen en terreinen welke ontdaan moeten worden van blad.
Het gebruik dient beperkt te worden tot situaties waarbij evt. weggeblazen
scherpe/harde deeltjes geen schade kunnen veroorzaken. Het is nimmer toegestaan
de bladblazers te gebruiken indien mensen of dieren zich in de luchtstroom
bevinden. Gebruik op de bladblazer uitsluitend originele Votex toebehoren.
Elk ander gebruik kan gevaar opleveren, gebruik daarom de bladblazers nooit voor
andere doeleinden.

4
4. VEILIGHEIDSVOORSCHRIFTEN
4.1 Algemeen
Lees deze gebruikershandleiding nauwlettend door vóór het gebruik van de machine. Volg
alle aanwijzingen stipt op en let te allen tijde op de instructies hieronder.
Zorg er voor dat iedereen die de machine gebruikt, de instructies kent en toepast.
Kinderen en iedereen die niet in staat zijn veilig met deze machine te werken, is het niet
toegestaan de machine te gebruiken.
1. Stickers en markeringen in deze handleiding en op de machine aangebracht, geven
belangrijke aanwijzingen voor een gevaarloos gebruik; het opvolgen van deze
aanwijzingen dient uw eigen veiligheid! Verwijder deze nooit.
2. Draag als gebruiker nauwsluitende kleding/veiligheidsbril en gehoorbeschermers! Vermijd
loszittende kleding(stukken)!
3. Na uitschakeling loopt de machine nog na. Kom niet in de buurt van de draaiende
onderdelen voordat de machine helemaal stil staat.
4. Koppel accessoires aan volgens voorschrift en bevestig deze uitsluitend aan de daartoe
voorbestemde voorziening; zorg voor een goede borging.
5. Controleer de gehele machine voor elk gebruik. Gebruik de machine uitsluitend indien alle
functies goed werken en met onbeschadigde onderdelen.
6. Repareer beschadigingen onmiddellijk, zeker voordat er weer met de machine wordt gewerkt.
7. Overschrijd nooit het maximum opgegeven toerental van de machine.
8. Zorg voor goed onderhoud volgens de gebruiksvoorschriften in dit boek en de algemeen
geldende normen voor agrarische machines.
9. Beperk het gebruik van de machine alleen tot het doel zoals beschreven onder
gebruiksvoorwaarden (hoofdstuk 3).
10.Onderhoud en reparatiewerkzaamheden uitsluitend uitvoeren bij een stilstaande machine.
4.2 Het aankoppelen aan de tractor
1. De tractor moet zijn uitgerust met een hydrosysteem en de 3-punts hefinrichting
moet geschikt zijn voor het gewicht van de machine.
2. Zorg ervoor dat de blazer d.m.v. de borgpen(nen) geblokkeerd wordt op de hefunit.
3. Sluit de hydraulische snelkoppeling aan.
5. VERANTWOORDELIJKHEID, GARANTIE EN SYMBOLEN
5.1
goedkeuring.
4. Ter plaatse geldende voorschriften m.b.t veiligheid, gebruik van de machine,
wegtransport, etc. en de veiligheidsinstructies in deze handleiding, dienen altijd in
acht genomen te worden vóór, tijdens en na het gebruik van de machine.
Verantwoordelijkheid
Votex aanvaardt geen enkele verantwoordelijkheid indien de volgende
aanwijzingen niet gerespecteerd worden.
1. De machine dient alleen te worden gebruikt en onderhouden als omschreven
in
deze handleiding en in geldende errata en supplementen.
2. Vervangende onderdelen dienen origineel Votex of gelijkwaardig te zijn.
3. Wijzigingen aan de machine zijn alleen gedekt met Votex schriftelijke
N.B.: Votex is nimmer verantwoordelijk voor gevolgschade.

5
5.2 Garantie
Votex garandeert reparatie en/of vervanging van ondeugdelijke onderdelen gedurende
een periode van 12 maanden na levering.
De uiteindelijke conclusie of onderdelen ondeugdelijk zijn is voorbehouden aan Votex.
Als ondeugdelijk wordt niet gezien, het defect raken van onderdelen door het niet
opvolgen van de aanwijzingen in deze handleiding.
Voor ingekochte componenten, die deel uitmaken van de machine, zal Votex zich
beroepen op de garantiebepalingen van de betreffende leverancier.
Kosten van verzending en arbeidsloon voor vervanging van onderdelen, vallen
niet onder de garantie tenzij Votex vóór de reparatie hier uitdrukkelijk mee in heeft
gestemd.
Garantie dekt nimmer kosten voortvloeiend uit het niet juist functioneren van de
machine.

6
5.3 Symbolen en verklaring pictogrammen
5.3.1 Art. Nr. CH-01-65
Raadpleeg voor het gebruik van de machine de
gebruikershandleiding. Let op de instructies en
de veiligheidsvoorschriften tijdens het gebruik.
5.3.2 Art. Nr. CH-01-63
Gevaar voor draaiende en rondvliegende delen.
Houd afstand als de machine in werking is.
5.3.3 Art. Nr. CH-01-49
Maak geen beschermingen open als de machine
nog draait. Denk er aan dat de machine na het
stopzetten nog enige tijd uitloopt, wacht tot alles
helemaal stil staat.
5.3.4 Art. Nr. CH-01-62
Maak geen beschermingen open als de machine
nog draait. Denk er aan dat de machine na het
stopzetten nog enige tijd uitloopt, wacht tot alles
helemaal stil staat.
5.3.5 Art. Nr. CH-01-66
Bij bediening driepuntshefinrichting buiten bereik
van de hefinrichting blijven.
5.3.6 Art. Nr. CH-01-24
Pas op! Gebruik altijd gehoorbescherming ter
voorkoming van gehoorbeschadiging.

7
Aansluiting van de machine
Na het aansluiten van de bladblazer zoals beschreven in de veiligheidsinstructie (4.2
en 4.3) dient u eerst een test uit te voeren om te kijken of alle onderdelen juist
functioneren. Let er hierbij op dat tijdens deze test geen materiaal weggeblazen kan
worden.
6.2Het starten van de machine
De bladblazers mogen nooit aangezet worden zonder gemonteerde beschermkappen.
Nadat u zich ervan overtuigd heeft dat er veilig geblazen kan worden, start u het
bladblazen als volgt:
- zet de uitblaas in juiste positie
- schakel langzaam de hydromotor in tot het toegestane maximum toerental.
Zorg dat de ventilator altijd voldoende vrij lucht aan kan zuigen en pas uw rijsnelheid
aan, aan uw ervaring met het weg te blazen materiaal.
6.3 Accessoires
Op de rechte uitblaasmond kunt u de verlengslang CF-02-31 monteren. Met de hand
kunt u hiermee de uitblaasrichting variëren in hoeken, langs obstakels en/of laten
oscilleren in het rijpad. In plaats van de standaard rechte uitblaasmond kunt u ook
uitblaasbochten met een hoek van 45, 90 en 125 graden monteren .
7 ONDERHOUD
Een onderhoudsplan is een minimum voorwaarde voor het zeker stellen van een veilig
en langdurig gebruik machine Naast het regelmatig controleren van de olie, het
doorsmeren en het controleren op zichtbare beschadigingen, dient u zonder
onderbreking de gehele machine te controleren op het juist functioneren van alle
onderdelen en zo nodig reparaties uit te voeren alvorens de machine weer te
gebruiken. Het hierna genoemde onderhoudsschema, helpt u een veilig en langdurig
gebruik te waarborgen. Indien de machine zeer intensief wordt gebruikt, adviseren wij
bovendien om een complete technische controle uit te laten voeren aan het einde van
elk seizoen.
6. HET GEBRUIK VAN DE MACHINE
De bladblazers B10-H worden standaard geleverd met een rechte uitblaasmond en
gemonteerde luchtkleppen (zie blz. 9)
De uitblaasrichting is standaard vanuit lage positie naar rechts. Door verdraaiing
van het ventilatorhuis met 180°, is het ook mogelijk om vanuit een iets hogere positie
naar links te blazen. Door middel van de gemonteerde luchtkleppen kan men de
luchtstroom met de luchtregelkabel in een beperkte richting te sturen. Voor het
verdraaien dient u de moeren van de achterplaat (pos.68 blz.9) iets los te draaien en
na het instellen van de juiste positie dient u de moeren weer goed vast te draaien. Let
er op dat u het ventilatorhuis nooit verdraait of accessoires verwisselt bij een draaiende
machine.
Start de machine pas nadat u zeker weet dat het gebruik van de bladblazer voor
niemand gevaar oplevert.
6.1

8
7.1 Smeer en onderhoudsschema
WERKZAAMHEDEN verrichten na:
na 8
uur
30
uur
250
uur
begin van
het
seizoen
Controleer alle bevestigingen O O
Controleer de beschermkappen O O
7.2Technisch onderhoud.
Onderhoudswerkzaamheden en reparaties aan de volgende delen mogen enkel door
een gekwalificeerde vakman uitgevoerd worden. - hydrauliek
- aandrijving
- ventilator
8. TEKENINGEN EN ONDERDELEN
8.1 Instructies voor het bestellen van onderdelen
Wanneer u vragen heeft en voor het bestellen van onderdelen, willen wij graag
de volgende informatie van u weten:
- MODEL en SERIE No. van het typeplaatje (zie hoofdstuk 2)
- Tekening-, positie- en onderdeelnummer met de beschrijving van het onderdeel.
8.2 Overzicht tabellen en tekeningen
De volgende tekeningen kunt u hierachter vinden:

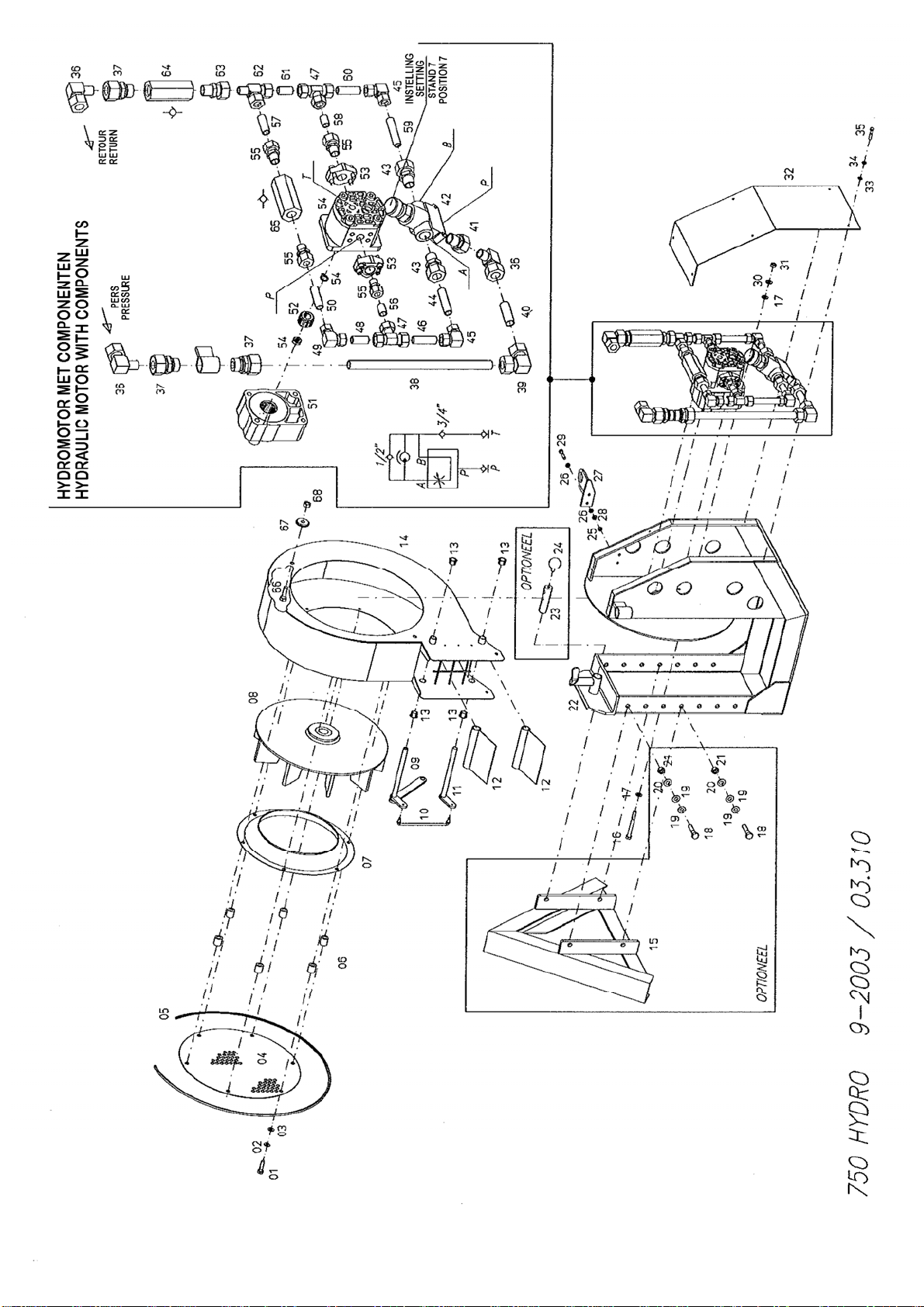

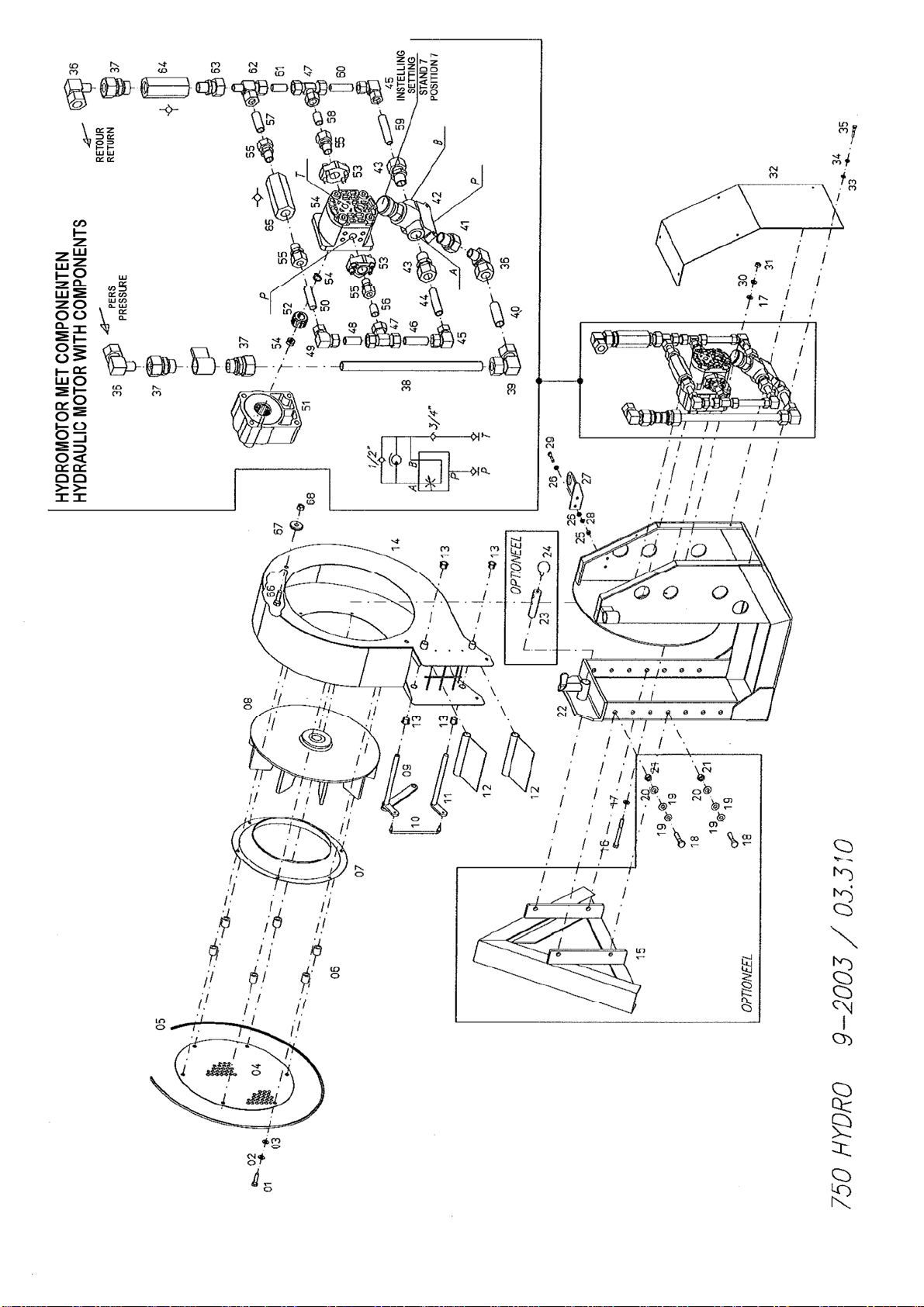

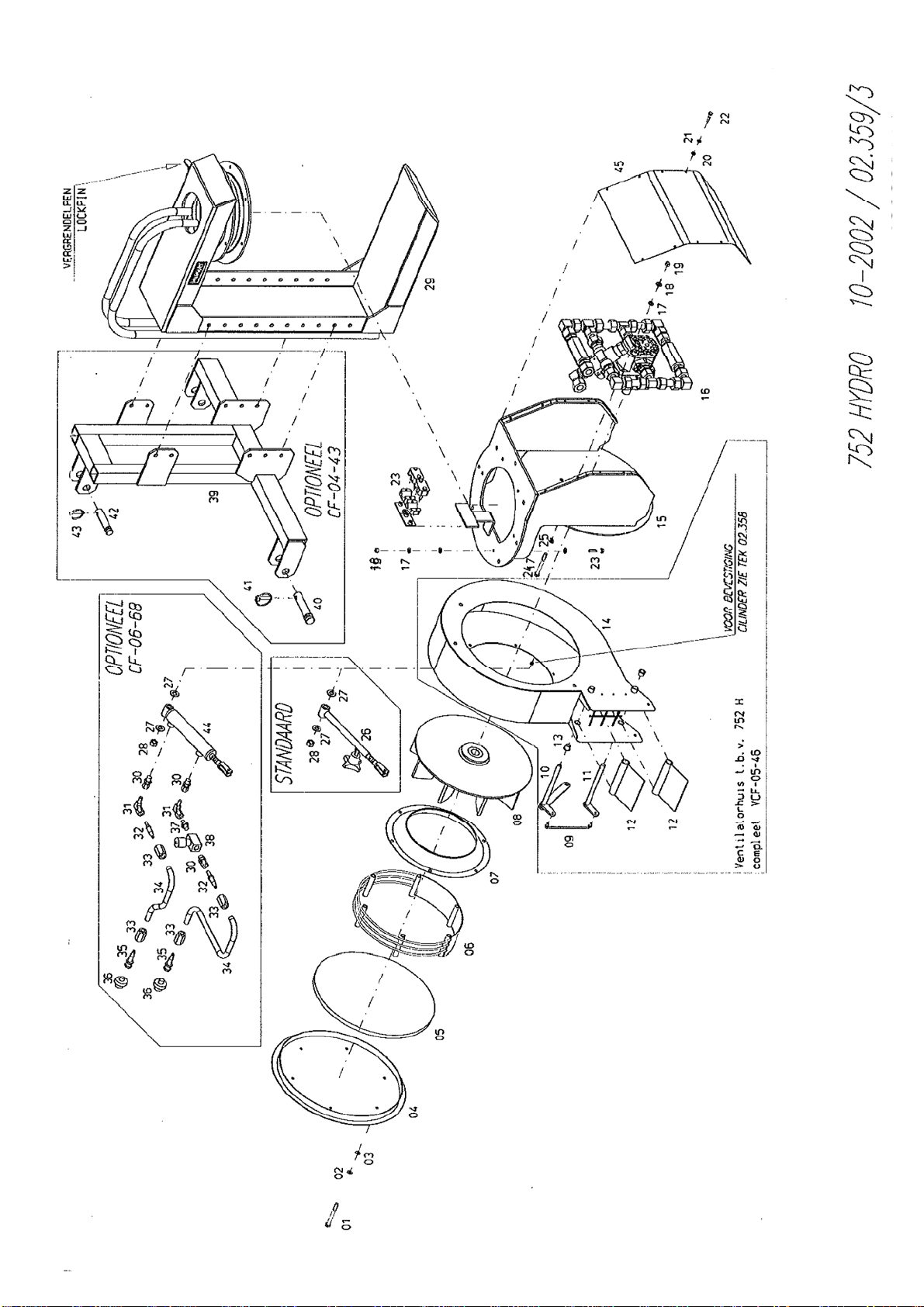

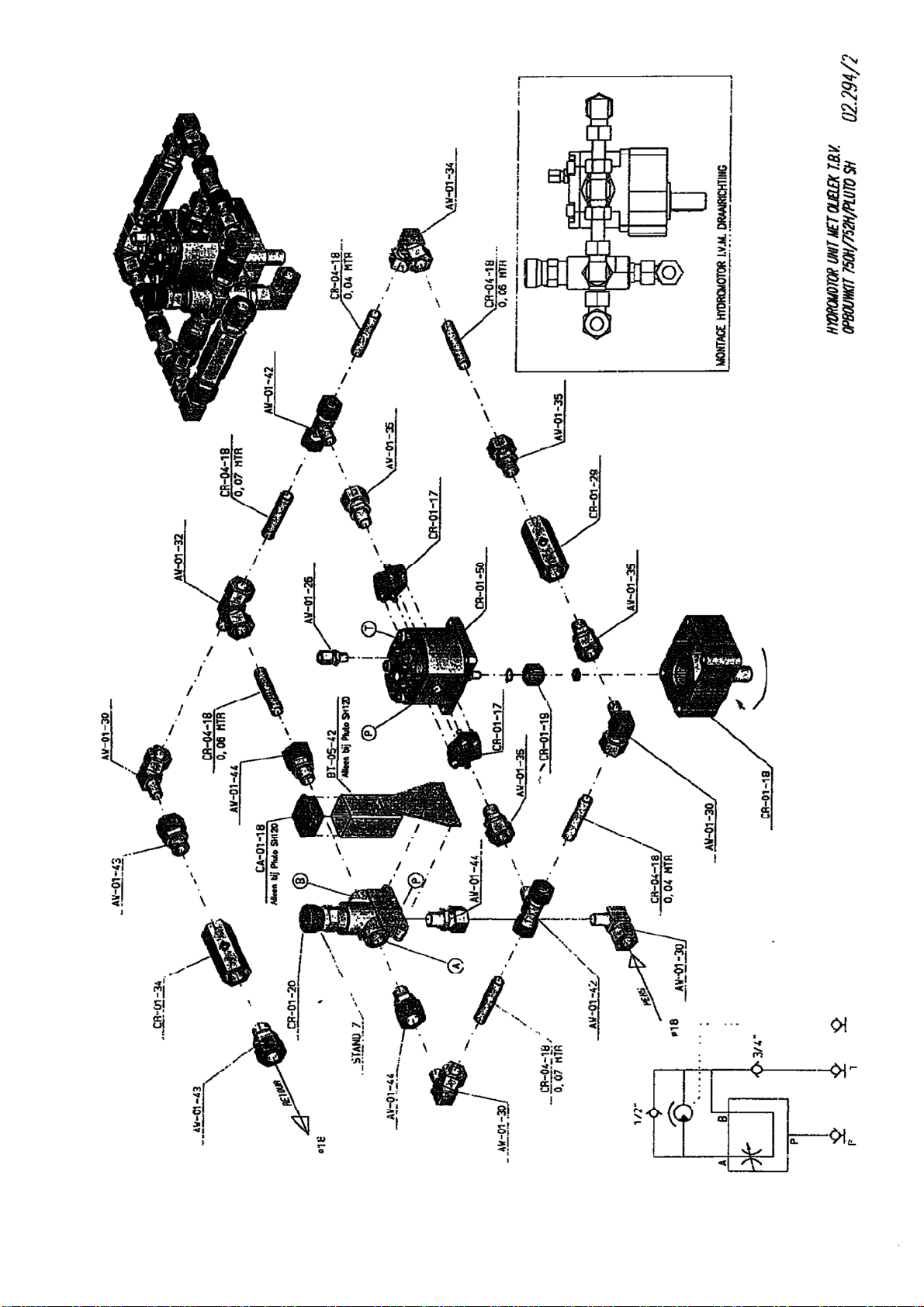

- Samenstelling bladblazer B10-H Tek. 03.310

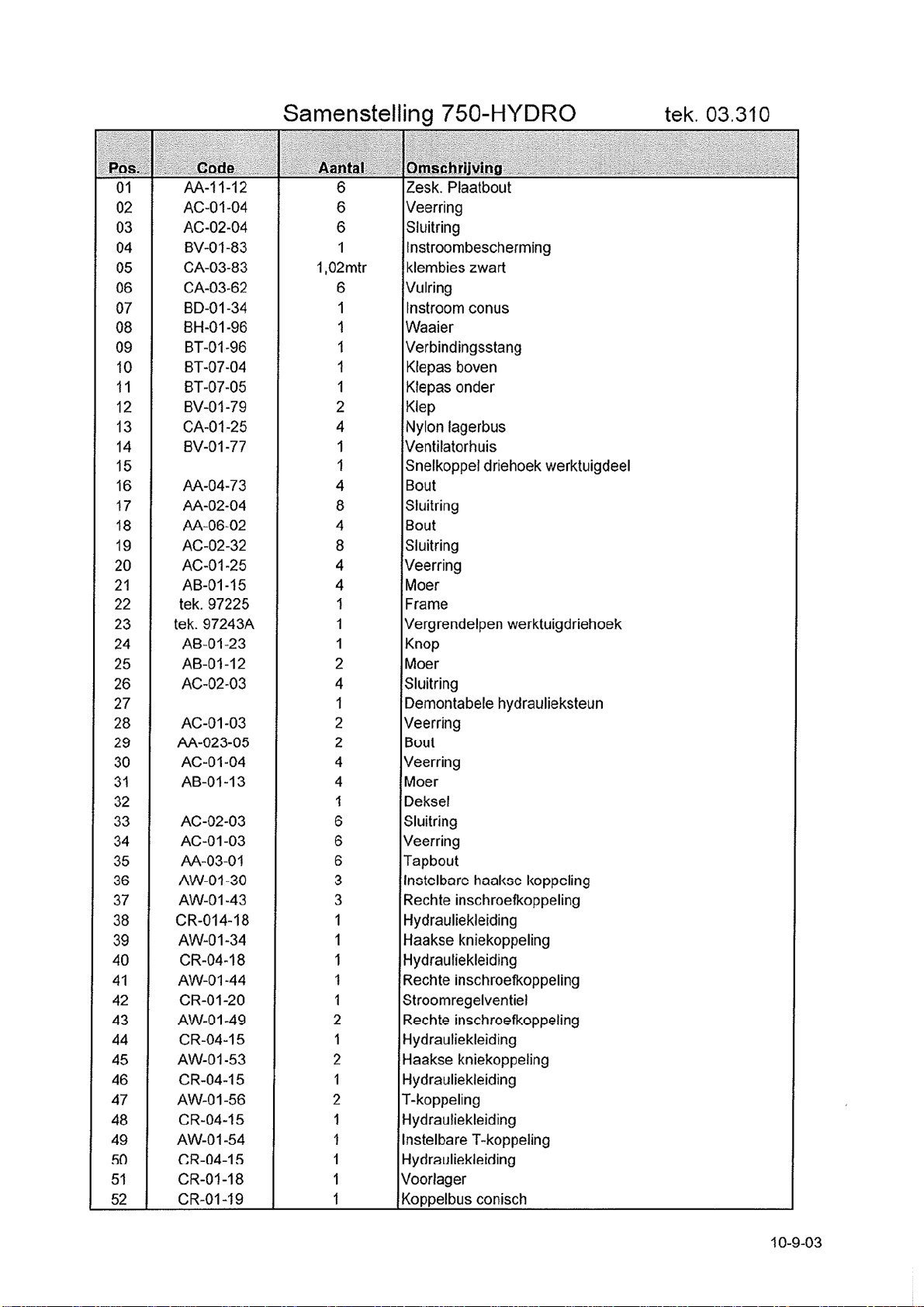

- Onderdelenlijst bij tekening 03.310

9

10

11

12

13

14

15

16

BLOWER
B10H
THE POWER TO PERFORM
