Votex WHIRLWIND 850-PTO Installation and maintenance instructions

VOTEX WHIRLWIND 850 / 851 PTO -NL -1 -
Let op!
Wanneer de gebruikersverklaring niet tijdig
en volledig ingevuld naar Votex wordt terug-
gestuurd nemen wij eventuele garantieaan-
vragen niet in behandeling.

EG-VERKLARING VAN OVEREENSTEMMING
Fabrikant Eigenaar Technische Documenten
Votex B.V. Votex B.V.
Herculesweg 6 Herculesweg 6
4338 PL Middelburg 4338 PL Middelburg
Ik, ondergetekende:
verklaar dat deze machine:
850 PTO / 851 PTO Bladblazer
Serienummer __________________________________________________ Zie Typeplaat
voldoet aan de toepasselijke bepalingen uit:
Machinerichtlijn _________________________________________________ 2006/42/EG
Richtlijn betreffende de geluidsemissie in het milieu door materieel voor gebruik
buitenshuis _________________ 2000/14/EG (bijlage V) geamendeerd door 2005/88/EG
Gemeten geluidsvermogen ________________________________________ 109 dB(A)
Gegarandeerd geluidsvermogen ____________________________________ 111 dB(A)
Getekend te:
Votex Middelburg ____________________________________________ 1 oktober 2010
VOTEX WHIRLWIND 850 / 851 PTO -NL -3 -
Handtekening Gemachtigde:
Functie Gemachtigde: Algemeen Directeur
Naam: K. Koçakoglu
Adres: Herculesweg 6
4338 PL Middelburg

VOTEX WHIRLWIND 850 / 851 PTO -NL -4 -
INHOUD BLAD
1 INLEIDING 5
2 ALGEMENE INFORMATIE 5
2.1 Product beschrijving 5
2.2 Technische gegevens 6
2.3 Beschrijving merktekens 6
3 GEBRUIKSVOORWAARDEN 6
4 VEILIGHEIDSVOORSCHRIFTEN 7
4.1 Algemeen 7
4.2 Gebruik van de kruiskoppelingsas (aftakas) 7
4.3 Het aankoppelen aan de tractor 8
5 VERANTWOORDELIJKHEID, GARANTIE EN SYMBOLEN 8
5.1 Verantwoordelijkheid 8
5.2 Garantie 8
5.3 Symbolen en verklaring pictogrammen 9
6 HET GEBRUIK VAN DE MACHINE 10
6.1 Aansluiting van de machine 10
6.2 Het starten van de machine 10
6.3 Accessoires 10
7 ONDERHOUD 11
7.1 Smeer en onderhoudsschema 11
7.2 Technisch onderhoud 11
8 TEKENINGEN EN ONDERDELEN 12
8.1 Instructies voor het bestellen van onderdelen 12
8.2 Overzicht tekeningen en tabellen 12

1 INLEIDING
Geachte eigenaar/ gebruiker,
Wij bedanken u voor de aanschaf van deze Votex machine. In deze handleiding worden de
belangrijkste voorschriften m.b.t. bediening en onderhoud beschreven.
Voor het in gebruik nemen van de machine, verzoeken wij u de handleiding geheel door te
lezen en de aanwijzingen stipt op te volgen.
Wanneer er onverhoopt nog vragen zijn of moeilijkheden optreden kunt u zich het beste direct
tot uw dealer wenden.
U zult er begrip voor hebben, dat wij geen enkele aansprakelijkheid aanvaarden voor eventue-
le schade en gevolgschade die voortkomt uit oneigenlijk en/of ondeskundig gebruik van de
machine of het niet opvolgen van de aanwijzingen.
Votex b.v.
Herculesweg 6
4338 PL Middelburg
Tel + 31 (0) 118 - 679500
Fax + 31 (0) 118 - 638730
2 ALGEMENE INFORMATIE
2.1 Product beschrijving
De tractor gedragen bladblazers 850/851 PTO bestaan uit een stalen blaasventilator met een
frame dat ontworpen is voor montage in de driepuntshefinrichting achter tractoren .
Voor aandrijving wordt de blazer met behulp van een kruiskoppelingsas met de tractor PTO-as
verbonden.
Blad en ander licht vuil wordt door een te richten luchtstroom van wegen, paden, terreinen,
enz. geblazen.
VOTEX WHIRLWIND 850 / 851 PTO -NL -5 -

2.2 Technische gegevens
850 PTOVotex bladblazer type: 851 PTO
Gewicht (Kilogram) 105
Afmetingen L x B x H (cm) 64 x 100 x 92
Toerental aftakas (maximum) 540 1000
Benodigd aftakasvermogen (kW) 14
Benodigd aftakasvermogen (Pk) 19
Aandrijving: PTO-kruiskoppelingsas W2300-560
Tandwielkast overbrenging 1:6.9 1:3.5
Olie voor tandwielkast SAE 90 EP
Max. omwentelingen waaier (omw/min) 3726 3500
Ventilatorhuis 180 graden draaibaar
Luchtcapaciteit (m/min.) 120 115
Geluidsniveau (dBa) 90.6*
* Afhankelijk van de aandrijfmachine
Een kruiskoppelingsas met vrijloop wordt aanbevolen, indien de draaiende waaier de
tractorwielen aandrijft met vrij-getrapte koppeling.
Gemeten geluidsdrukniveau bij oor machinist:
Open werkplek………………………………………………………………………………98 db (A).
2.3 Beschrijving merktekens
Votex producten zijn voorzien van het volgende
typeplaatje welke is geplaatst op het frame
3 GEBRUIKSVOORWAARDEN
De bladblazers uit de 850/851 PTO serie zijn ontworpen voor het schoonblazen van paden,
wegen en terreinen welke ontdaan moeten worden van blad.
Het gebruik dient beperkt te worden tot situaties waarbij evt. weggeblazen scherpe/harde
deeltjes geen schade kunnen veroorzaken. Het is nimmer toegestaan de bladblazers te
gebruiken indien mensen of dieren zich in de luchtstroom bevinden.
Gebruik op de bladblazer uitsluitend originele Votex toebehoren.
Elk ander gebruik kan gevaar opleveren, gebruik daarom de bladblazers nooit voor andere
doeleinden.
VOTEX WHIRLWIND 850 / 851 PTO -NL -6 -

VOTEX WHIRLWIND 850 / 851 PTO -NL -7 -
4 VEILIGHEIDSVOORSCHRIFTEN
4.1 Algemeen
Lees deze gebruikershandleiding nauwlettend door vóór het gebruik van de machine. Volg
alle aanwijzingen stipt op en let te allen tijde op de instructies hieronder.
Zorg er voor dat iedereen die de machine gebruikt, de instructies kent en toepast.
Kinderen en iedereen die niet in staat zijn veilig met deze machine te werken, is het niet
toegestaan de machine te gebruiken.
1. Stickers en markeringen in deze handleiding en op de machine aangebracht, geven
belangrijke aanwijzingen voor een gevaarloos gebruik; het opvolgen van deze
aanwijzingen dient uw eigen veiligheid! Verwijder deze nooit.
2. Draag als gebruiker nauwsluitende kleding/veiligheidsbril en gehoorbeschermers! Vermijd
loszittende kleding(stukken)!
3. Na uitschakeling loopt de machine nog na. Kom niet in de buurt van de draaiende
onderdelen voordat de machine helemaal stil staat.
4. Koppel accessoires aan volgens voorschrift en bevestig deze uitsluitend aan de daartoe
voorbestemde voorziening; zorg voor een goede borging.
5. Controleer de gehele machine voor elk gebruik. Gebruik de machine uitsluitend indien alle
functies goed werken en met onbeschadigde onderdelen.
6. Repareer beschadigingen onmiddellijk, zeker voordat er weer met de machine wordt
gewerkt.
7. Overschrijd nooit het maximum opgegeven toerental van de machine.
8. Zorg voor goed onderhoud volgens de gebruiksvoorschriften in dit boek en de algemeen
geldende normen voor agrarische machines.
9. Beperk het gebruik van de machine alleen tot het doel zoals beschreven onder gebruiksvoor
waarden (hoofdstuk 3).
10.Onderhoud en reparatiewerkzaamheden uitsluitend uitvoeren bij een stilstaande machine.
4.2 Gebruik van de kruiskoppelingsas (aftakas)
1. Houdt u aan de voorschriften zoals vermeld in het bijgeleverde instructieboekje van de
kruiskoppelingsas.
2. Aan- en afkoppelen van de kruiskoppelingsas mag uitsluitend, indien de tractormotor stil staat
en de contactsleutel verwijderd is.
3. Werk uitsluitend met een volledig beschermde aandrijving.
4. Let op het overdraagbare vermogen voor toelaatbaar toerental van 540 of 1000 omw./min.
5. Let op de maximum bedrijfslengte. Zorg dat de 2 telescopische koppelingsashelften elkaar
overlappen met een minimum van de helft van de pijplengte en dat er altijd genoeg
vrijentelescopische- ruimte is om te voorkomen dat de kruiskoppelingsas foutief belast wordt
bij het nemen van bochten. Onderhoud de vrijetelescopische-werking door regelmatig te
smeren.
6. Overschrijd nooit de maximaal toegestane werkhoek van de gemonteerde kruiskoppelingsas.
7. Volg het opgegeven smeerplan. Na alle 8 werkuren is smeren met kwaliteitsvet nodig.
8. Gebruik de kruiskoppelingsas met onbeschadigde beschermhulzen en borg de bescherming
van de kruiskoppelingsas tegen meedraaien door de kettingen aan een vast punt te
bevestigen.
9. Gebruik nooit de kruiskoppelingsas zonder de vaste beschermkappen aan de tractor en
machine zijde. Overtuigd u dat beide einden van de kruiskoppelingsas na opschuiven
geborgd zijn.
10.Wanneer een kruiskoppelingsas vervangen wordt, houd rekening met het minimum
benodigde vermogen van de machine.

VOTEX WHIRLWIND 850 / 851 PTO -NL -8 -
4.3 Het aankoppelen aan de tractor
1. De tractor moet zijn uitgerust met een PTO 1.3/8" ASE DIN 9611/A voor 540 of 1000
toeren en de 3-punts hefinrichting moet geschikt zijn voor het gewicht van de machine.
2. De werktuigpennen zijn omkeerbaar in het basisframe en daardoor kan de machine zowel
aan de hefinrichting van Categorie 1 als aan Categorie 2 trekkers worden bevestigd.
Selecteer de juiste positie en bevestig de machine, erop lettend dat de pennen
nauwsluitend in de hefinrichting opgesloten zijn.
3. Breng de hefinrichting omhoog zodanig dat de PTO as aangebracht kan worden met beide
aankoppelingspunten op gelijke hoogte (horizontale stand).
4. Breng met de topstang van de driepunts-hefinrichting de machine in rechte verticale
positie.
5. Plaatst de steunpoten omgekeerd in de houders van het 3-punts frame.

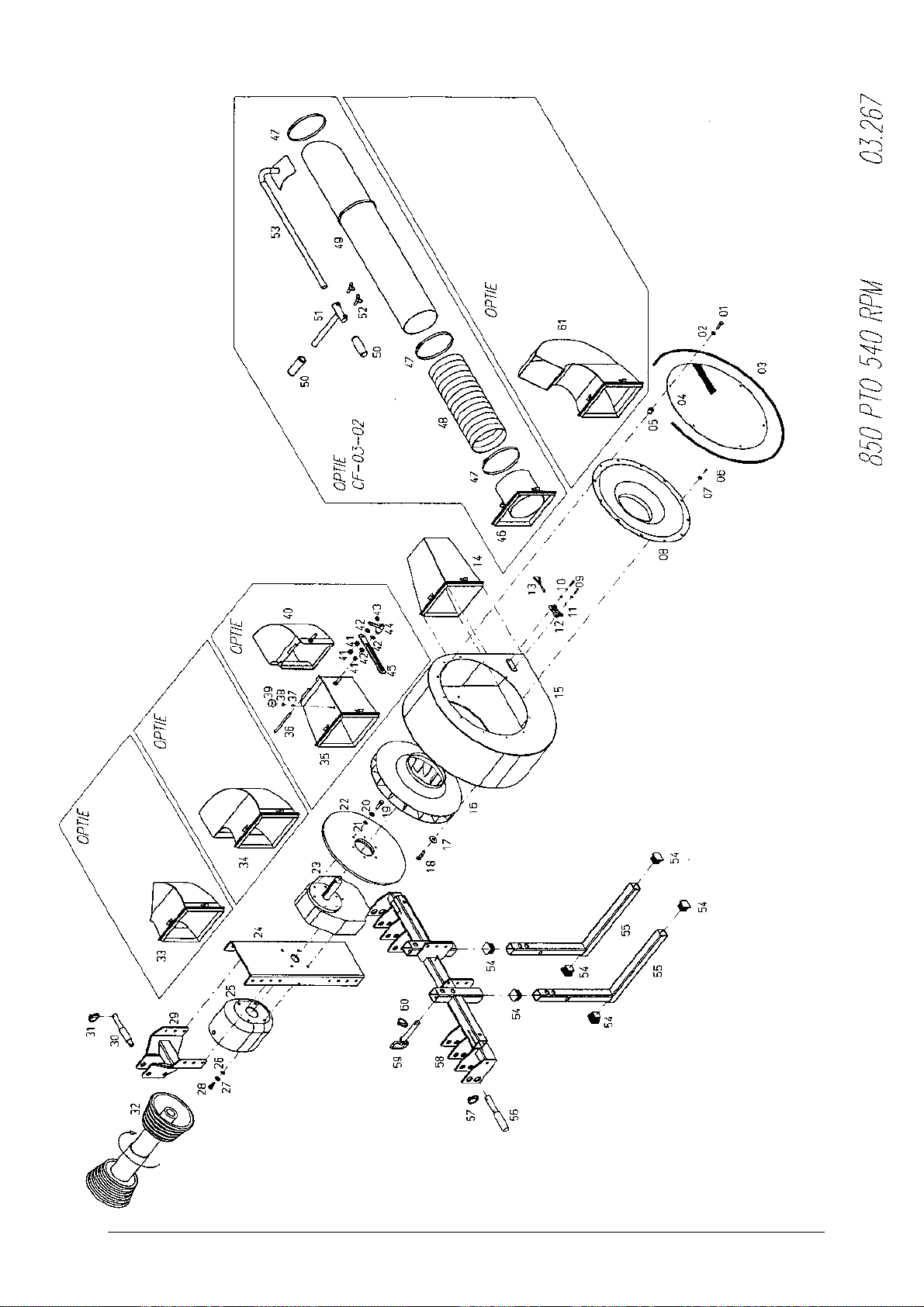

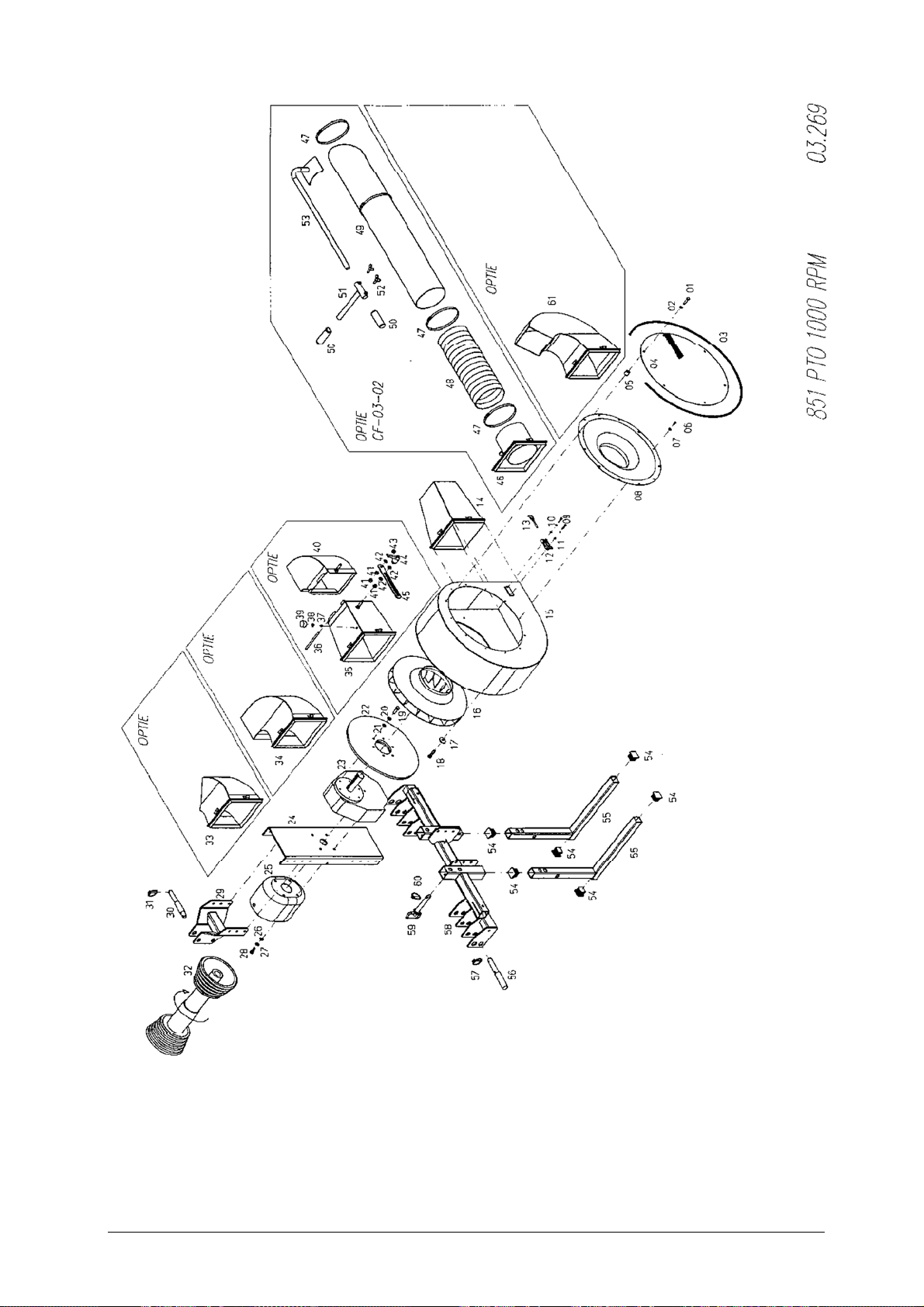

(Zie tekening 03.267 of 03.269 pos.55)
5 VERANTWOORDELIJKHEID, GARANTIE EN SYMBOLEN
5.1 Verantwoordelijkheid
Votex aanvaardt geen enkele verantwoordelijkheid indien de volgende aanwijzingen niet
gerespecteerd worden.
1. De machine dient alleen te worden gebruikt en onderhouden als omschreven in deze
handleiding en in geldende errata en supplementen.
2. Vervangende onderdelen dienen origineel Votex of gelijkwaardig te zijn.
3. Wijzigingen aan de machine zijn alleen gedekt met Votex′s schriftelijke goedkeuring.
4. Ter plaatse geldende voorschriften m.b.t veiligheid, gebruik van de machine, wegtransport,
etc. en de veiligheidsinstructies in deze handleiding, dienen altijd in acht genomen te
worden vóór, tijdens en na het gebruik van de machine.
N.B.: Votex Whirlwind is nimmer verantwoordelijk voor gevolgschade.
5.2 Garantie
Votex garandeert reparatie en/of vervanging van ondeugdelijke onderdelen gedurende een
periode van 12 maanden na levering.
De uiteindelijke conclusie of onderdelen ondeugdelijk zijn is voorbehouden aan Votex. Als
ondeugdelijk wordt niet gezien, het defect raken van onderdelen door het niet opvolgen van
de aanwijzingen in deze handleiding.
Voor ingekochte componenten, die deel uitmaken van de machine, zal Votex zich beroepen
op de garantiebepalingen van de betreffende leverancier.
Kosten van verzending en arbeidsloon voor vervanging van onderdelen, vallen niet onder de
garantie tenzij Votex vóór de reparatie hier uitdrukkelijk mee in heeft gestemd.
Garantie dekt nimmer kosten voortvloeiend uit het niet juist functioneren van de machine.

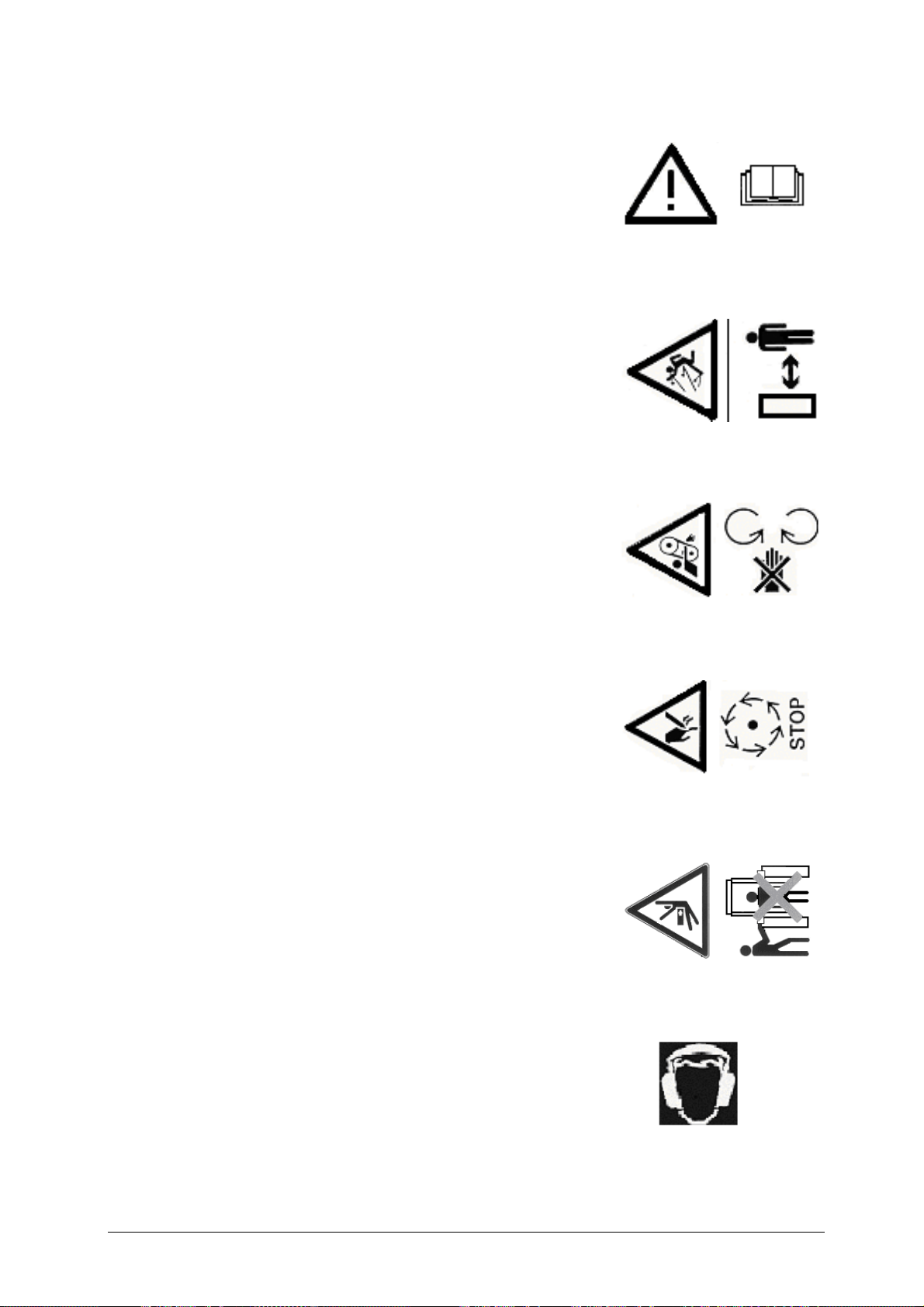

5.3 Symbolen en verklaring pictogrammen
5.3.1 Art. nr. CH-01-65
Raadpleeg voor het gebruik van de machine de
gebruikershandleiding. Let op de instructies en de
veiligheidsvoorschriften tijdens het gebruik
5.3.2 Art. nr. CH-01-63
Gevaar voor draaiende en rondvliegende delen.
Houd afstand als de machine in werking is.
5.3.3 Art. nr. CH-01-49
Maak geen beschermingen open als de machine nog draait.
Denk er aan dat de machine na het stopzetten nog enige tijd
uitloopt, wacht tot alles helemaal stil staat.
5.3.4 Art. nr. CH-01-62
Maak geen beschermingen open als de machine nog draait.
Denk er aan dat de machine na het stopzetten nog enige tijd
uitloopt, wacht tot alles helemaal stil staat.
5.3.5 Art. nr. CH-01-64
Bij bediening driepuntshefinrichting buiten bereik van de
hefinrichting blijven.
5.3.6 Art. nr. CH-01-24
Pas op! Gebruik altijd gehoorbescherming ter voorkoming van
gehoorbeschadiging.
VOTEX WHIRLWIND 850 / 851 PTO -NL -9 -

VOTEX WHIRLWIND 850 / 851 PTO -NL -10 -
6 HET GEBRUIK VAN DE MACHINE
De bladblazers 850 t/m 851 PTO worden standaard geleverd met een rechte uitblaasmond
(zie tek. 03.267 of 03.269, positie 14).
De uitblaasrichting is standaard vanuit lage positie naar rechts. Door verdraaiing van het
ventilatorhuis met 180, is het ook mogelijk om vanuit een iets hogere positie naar links te
blazen. Voor het verdraaien dient u de moeren van de achterplaat (tek. 03.267 of 03.269
pos.18) iets los te draaien en na het instellen van de juiste positie dient u de moeren weer
goed vast te draaien.
Let er op dat u het ventilatorhuis nooit verdraait, of accessoires verwisselt, met draaiende
machine. Start de machine pas nadat u zeker weet dat het gebruik van de bladblazer voor
niemand gevaar oplevert.
6.1 Aansluiting van de machine
Na het aansluiten van de bladblazer zoals beschreven in de veiligheidsinstructie (4.2 en 4.3)
dient u eerst een test uit te voeren om te kijken of alle onderdelen juist functioneren. Let er
hierbij op dat tijdens deze test geen materiaal weggeblazen kan worden.
6.2 Het starten van de machine
De bladblazers mogen nooit aangezet worden zonder gemonteerde uitblaasmond. De
steunpoten moeten omgekeerd in de houder van het 3-punts frame geplaatst zijn.
Nadat u zich ervan overtuigd heeft dat er veilig geblazen kan worden, start u het bladblazen
als volgt:
- zet de uitblaas in juiste positie
- schakel langzaam de PTO-as in tot het toegestane maximum toerental.
Zorg dat de ventilator altijd voldoende vrije lucht aan kan zuigen en pas uw rijsnelheid aan,
aan uw ervaring met de weg te blazen materiaal.
6.3 Accessoires
In plaats van de standaard rechte uitblaasmond kunt u ook uitblaasbochten met een hoek van
45, 90 en 125 graden monteren (zie tek. 03.267 of 03.269, de opties)
Deze monteert u, na verdraaiing van het ventilatorhuis, om de positie waar de luchtbundel de
grond raakt in het pad van de tractor te brengen.
Voor het variëren van de uitblaasrichting tijdens het bladblazen, kunt u een 90 bocht met
draaikrans en hydraulische cilinder monteren. Aangesloten op de hydraulica van uw tractor,
kunt u hiermee de uitblaasrichting variëren (of laten oscilleren) in het rijpad.
Aan het basisframe is op eenvoudige wijze een terreinvolgend onderstel te monteren.
Hiervoor kan men een keuze maken voor het gebruik van standaardwielen met luchtbanden of
ballonbanden, zie tek. 03.321 blz. 14

VOTEX WHIRLWIND 850 / 851 PTO -NL -11 -
7 ONDERHOUD
Een onderhoudsplan is een minimum voorwaarde voor het zeker stellen van een veilig en
langdurig gebruik van de machine.
Naast het regelmatig controleren van de olie, het doorsmeren en het controleren op zichtbare
beschadigingen, dient u zonder onderbreking de gehele machine te controleren op het juist
functioneren van alle onderdelen en zo nodig reparaties uit te voeren alvorens de machine
weer te gebruiken.
Het hierna genoemde onderhoudsschema, helpt u een veilig en langdurig gebruik te
waarborgen. Indien de machine zeer intensief wordt gebruikt, adviseren wij bovendien om een
complete technische controle uit te laten voeren aan het einde van elk seizoen.
7.1 Smeer en onderhoudsschema
WERKZAAMHEDEN te verrichten na: 8
uur
30
uur
250
uur
begin van
het seizoen
Controleer de oliehoeveelheid en conditie in de tandwielkast
O O O
Controleer alle bevestigingen en alle beschermkappen
O O
Smeer alle verbindingen en de kruiskoppelingsas incl. de
profielpijpen van de kruiskoppelingsas met vet
O O
Ververs de olie in de tandwielkast
O O O
Olie voor tandwielkast
80W90EP
7.2 Technisch onderhoud
Onderhoudswerkzaamheden en reparaties aan de volgende delen mogen enkel door een
gekwalificeerde vakman uitgevoerd worden. - aandrijving
- tandwielkast
- ventilator

8 TEKENINGEN EN ONDERDELEN
8.1 Instructies voor het bestellen van onderdelen
Wanneer u vragen heeft en voor het bestellen van onderdelen, willen wij graag de volgende
informatie van u weten: - MODEL en SERIE No. van het typeplaatje (zie hoofdstuk 2)
- Tekening-, positie- en onderdeelnummer met de beschrijving.
8.2 Overzicht tekeningen en tabellen
De volgende tekeningen en tabellen kunt u hierachter vinden:
- Explo Bladblazer 850 PTO 540rpm Tekening 03.267
- Onderdelenlijst 850 PTO 540rpm
- Onderdelenlijst 851 PTO 1000rpm Tekening 03.269
- Wielopties 850/851 PTO Tekening 03.321
- Onderdelenlijst wielopties 850/851 PTO
VOTEX WHIRLWIND 850 / 851 PTO -NL -12 -

VOTEX WHIRLWIND 850 / 851 PTO -NL -13 - TEX WHIRLWIND 850 / 851 PTO -NL -13 - VO

VOTEX WHIRLWIND 850 / 851 PTO -NL -14 -
Explo 850 PTO 540 rpm Tek. 03.267
POS Code Aantal Omschrijving
01 AA-11-12 6 Plaatbout BZ 8 x 38
02 AC-02-04 6 Sluitring M8
03 CA-03-83 1.6 mtr Klembies Zwart
04 BV-02-38 1 Instroombescherming
05 CA-03-62 6 Vulbus
06 AA-11-07 6 Plaatbout BZ 4.8 x 13
07 AC-02-77 6 Sluitring M5
08 BD-01-55 1 Instroomconus
09 AA-01-06 2 Cil. Kopschroef M4 x 16
10 AC-01-01 2 Veerring M4 x 16
11 AC-02-01 2 Sluitring M4 x 16
12 AE-01-35-VZ 2 Snelsluiting
Zonder driehoeksbeugel
13 AE-01-34 2 Driehoeksbeugel M6
14 BV-04-34 1 Blaasmond
15 BV-02-54 1 Ventilatorhuis
16 CF-07-12 1 Waaier met klembus
17 BH-02-11 3 Klemring Ø35 x ø11.5 x 5
18 AB-01-06 3 Zelfborgende moer M10
19 AA-04-08 6 Bout M8 x 35
20 AC-01-04 6 Veerring M8
21 AC-02-04 6 Sluitring M8
22 BV-01-84 1 Ventilatordeksel
23 BA-01-38 1 Tandwielkast Cpl.A-624A 1:6.9
24 BT-04-77 1 Staander
25 CA-03-67 1 Beschermkap PTO
26 AC-02-05 4 Tapbout M10 x 25
27 AC-01-05 4 Veerring M10
28 AA-05-04 4 Sluitring M10
29 BT-04-64 1 Topverbinding
30 AE-02-30 1 Topstangpen
31 AE-01-51 1 Borgpen verend
32 AX-01-27 1 Aftakas W2300-SD15-560
54 CA-01-27 6 Inslagdop Vierkant 40
55 BT-04-67 2 Steunpoot
56 AE-02-44 2 Werktuigpen
57 AE-01-51 2 Borgpen Verend
58 BT-04-63 1 3-Puntsframe
59 AE-02-43 2 Topstangpen
60 AE-01-33 2 Borgpen Verend
OPTIONEEL
33 BV-02-52 1 Blaasmond 45°
34 BV-02-51 1 Blaasmond 90°
61 BV-02-89 1 Blaasmond 125°
BV-03-59 1
Wegklapbare blaasmond
(pos 35 t/m 45)
CF-03-02
Verlengslang compleet
46 BV-02-67 1 Verloopstuk slang
47 BK-01-48 3 Slangklem 150 – 180
48 BK-05-52 2 mtr Zuigslang ø 160 PUL-AE
49 CP-01-41 1 Blaaspijp Ø 160
50 CK-01-02 2 Handvat Ø22 zwaar
51 BT-01-71 1 Handgreep verstelbaar Kort
52 BT-01-70 2 Handgreep zuigpijp Lang

VOTEX WHIRLWIND 850 / 851 PTO -NL -15 -

VOTEX WHIRLWIND 850 / 851 PTO -NL -16 -
Explo 851 PTO 1000 rpm Tek. 03.269
POS Code Aantal Omschrijving
01 AA-11-12 6 Plaatbout BZ 8 x 38
02 AC-02-04 6 Sluitring M8
03 CA-03-83 1.6 mtr Klembies Zwart
04 BV-02-38 1 Instroombescherming
05 CA-03-62 6 Vulbus
06 AA-11-07 6 Plaatbout BZ 4.8 x 13
07 AC-02-77 6 Sluitring M5
08 BD-01-55 1 Instroomconus
09 AA-01-06 2 Cil. Kopschroef M4 x 16
10 AC-01-01 2 Veerring M4 x 16
11 AC-02-01 2 Sluitring M4 x 16
12 AE-01-35-VZ 2 Snelsluiting
Zonder driehoeksbeugel
13 AE-01-34 2 Driehoeksbeugel M6
14 BV-04-34 1 Blaasmond
15 BV-02-54 1 Ventilatorhuis
16 CF-07-12 1 Waaier met klembus
17 BH-02-11 3 Klemring Ø35 x ø11.5 x 5
18 AB-01-06 3 Zelfborgende moer M10
19 AA-04-08 6 Bout M8 x 35
20 AC-01-04 6 Veerring M8
21 AC-02-04 6 Sluitring M8
22 BV-01-84 1 Ventilatordeksel
23 BA-01-39 1 Tandwielkast Cpl.A-624A 1:3.5
24 BT-04-77 1 Staander
25 CA-03-67 1 Beschermkap PTO
26 AC-02-05 4 Tapbout M10 x 25
27 AC-01-05 4 Veerring M10
28 AA-05-04 4 Sluitring M10
29 BT-04-64 1 Topverbinding
30 AE-02-30 1 Topstangpen
31 AE-01-51 1 Borgpen verend
32 AX-01-27 1 Aftakas W2300-SD15-560
54 CA-01-27 6 Inslagdop Vierkant 40
55 BT-04-67 2 Steunpoot
56 AE-02-44 2 Werktuigpen
57 AE-01-51 2 Borgpen Verend
58 BT-04-63 1 3-Puntsframe
59 AE-02-43 2 Topstangpen
60 AE-01-33 2 Borgpen Verend
OPTIONEEL
33 BV-02-52 1 Blaasmond 45°
34 BV-02-51 1 Blaasmond 90°
61 BV-02-89 1 Blaasmond 125°
BV-03-59 1
Wegklapbare blaasmond
(pos 35 t/m 45)
CF-03-02
Verlengslang compleet
46 BV-02-67 1 Verloopstuk slang
47 BK-01-48 3 Slangklem 150 – 180
48 BK-05-52 2 mtr Zuigslang ø 160 PUL-AE
49 CP-01-41 1 Blaaspijp Ø 160
50 CK-01-02 2 Handvat Ø22 zwaar
51 BT-01-71 1 Handgreep verstelbaar Kort
52 BT-01-70 2 Handgreep zuigpijp Lang

VOTEX WHIRLWIND 850 / 851 PTO -NL -17 -

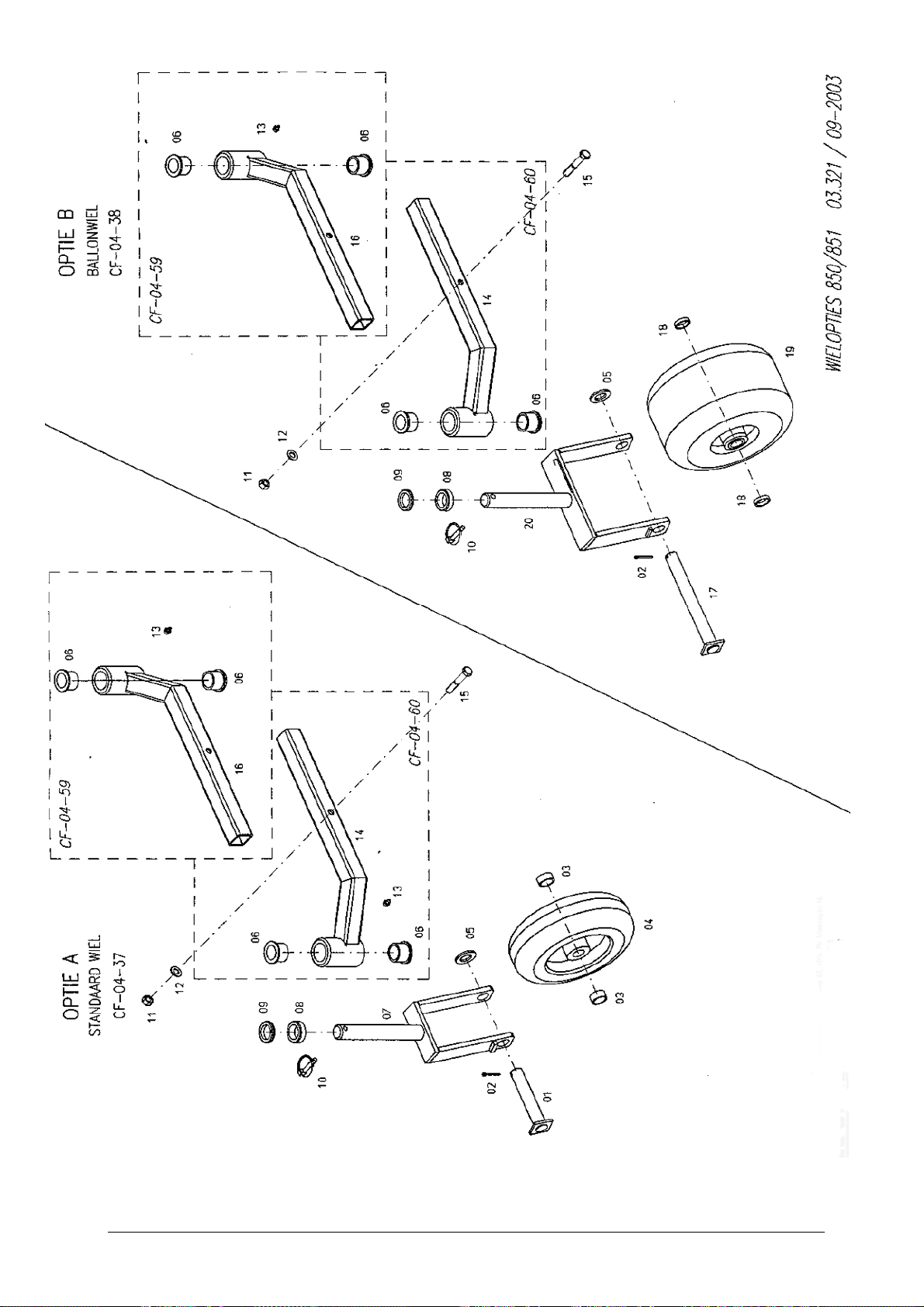

Wielopties 850/851 Tek. 03.321
POS Code Qty. Aantal
Anzahl Omschrijving English Deutsch
CF-04-37 Standaard wielen Optie A
01 BT-04-72 2 Wielas Axle Radachse
02 AE-01-40 2 Splitpen Splitpin Splinte
03 BH-02-91 4 Afstandsbus Distance piece Distanzstück
04 AN-01-57 2 Luchtband Air tyre Rad
05 AC-02-42 2 Sluitring Plain washer Scheibe
06 BH-02-52 4 Kraaglager Kragenlager
07 BT-04-70 2 Wielvork Wheelfork Radgabel
08 CA-03-92 2 Vulring smal Distanzring
09 CA-03-94 2 Vulring breed Distanzring breit
10 AE-01-52 2 Borgpen verend Lock pin Klappstecker
11 AB-01-42 2 Zelfb. Moer Nut Sicherungsmutter
12 AC-02-23 2 Sluitring Plain washer Scheibe
13 AP-01-01 2 Smeernippel Nipple Schmiernippel
14 BT-04-76 1 Verbindingsarm R Connection arm R Haltearm R
15 AA-06-11 2 Bout Bolt Schraube
16 BT-04-75 1 Verbindingsarm L Connection arm L Haltearm L
CF-04-59 Verbindingsarm L
kompleet
Connection arm L
compl.
Halterarm L
komplet
CF-04-60 Verbindingsarm R
kompleet
Connection arm R
compl.
Haltearm R
komplet
CF-04-38 Ballonwielen Optie B
02 AE-01-40 2 Splitpen Splitpin Splinte
05 AC-02-42 2 Sluitring Plain washer Scheibe
06 BH-02-52 4 Kraaglager Kragenlager
08 CA-03-92 2 Vulring smal Ditanzring
09 CA-03-94 2 Vulring breed Distanzring breit
10 AE-01-52 2 Borgpen verend Lock Pin Klappstecker
11 AB-01-42 2 Zelfb. Moer Nut Sicherungsmutter
12 AC-02-23 2 Sluitring Plain washer Scheibe
13 AP-01-01 2 Smeernippel Nipple Schmiernippel
14 BT-04-76 1 Verbindingsarm R Connection arm R Haltearm R
15 AA-06-11 2 Bout Bolt Schraube
16 BT-04-75 1 Verbindingsarm L Connection arm L Haltearm L
17 BT-04-73 2 Wielas Axle Radachse
18 BH-02-92 4
VOTEX WHIRLWIND 850 / 851 PTO -NL -18 -
Afstandsbus Distance piece Distanzstück
19 AN-01-61 2 Wiel met ballonband Air tyre Rad
20 BT-04-71 2 Wielvork Wheelfork Radgabel
CF-04-59 Verbindingsarm L
kompleet
Connection arm L
compl.
Halterarm L
komplet
CF-04-90 Verbindingsarm R
kompleet
Connection arm R
compl.
Haltearm R
komplet
