Vydec VY 3300/0 Series User manual

H264 Decoder Page 1/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
USER MANUEL
Vydec VY 3300/x0
H264 Decoder

H264 Decoder Page 2/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
1. Table of Contents
1. Table of Contents ............................................................................................................ 2
2. SYSTEM OVERVIEW VY 3300/00 .............................................................................. 3
2.1. TECHNICAL DATA VY 3300/00 ................................................................................. 3
2.2. CONNECTION VY 3300/00 .......................................................................................... 3
3. SYSTEM OVERVIEW VY 3300/20 .............................................................................. 5
3.1. TECHNICAL DATA VY 3300/20 ................................................................................. 5
3.2. CONNECTION VY 3300/20 .......................................................................................... 5
4. SYSTEM OVERVIEW VY 3300/30 ............................................................................. 6
4.1. TECHNICAL DATA VY 3300/30 ................................................................................. 7
4.2. CONNECTION VY 3300/30 .......................................................................................... 7
4.3. RESET HARDWARE ..................................................................................................... 8
5. DEVICE CONFIGURATION ........................................................................................ 9
5.1. Configuration Network Setting ..................................................................................... 10
5.2. Configuring Time Settings ............................................................................................ 11
5.3. Synchronizing with PC ................................................................................................. 11
5.4. Configuring MDP .......................................................................................................... 11
5.5. Input/Output 11
5.6. Modification Logo ......................................................................................................... 12
5.7. Factory reset 12
5.8. System reboot 12
5.9. System infos 12
5.10. Réglage du Flux Vidéo .................................................................................................. 12
5.10.1. Visualisation d’un flux en 1080p 25IPS maximum .............................................. 12

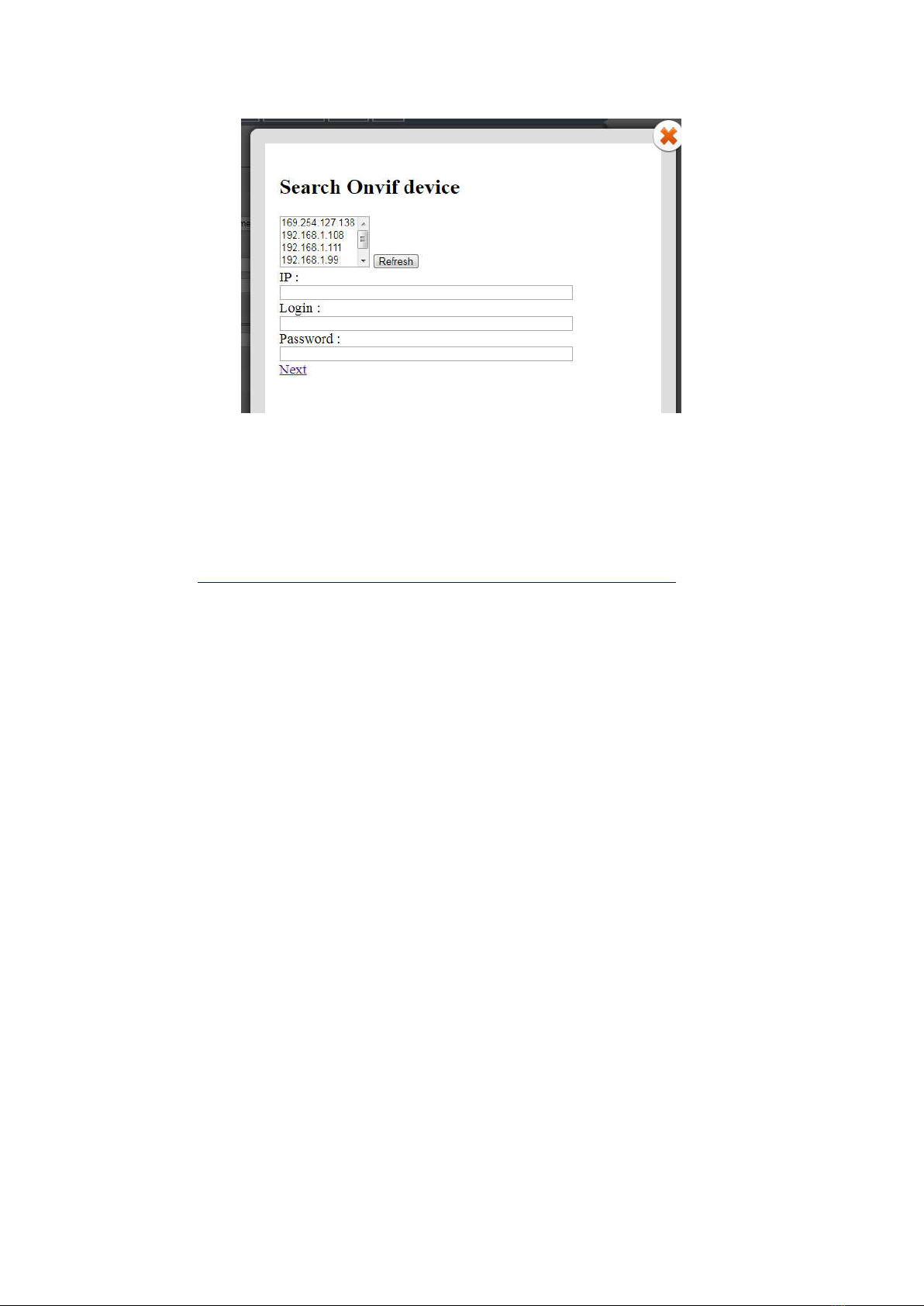

5.10.1.1. Pour connecter une caméra ONVIF ...................................................................... 13
5.10.1.2. Pour connecter un équipement qui n’est pas ONVIF. ........................................... 16
5.10.2. Incrustation de texte .............................................................................................. 16
5.10.3. Visualisation de 2 flux en 4CIF 25IPS maximum ................................................. 17
5.10.4. Visualisation de 4 flux en 4CIF 25IPS maximum ................................................. 18
5.11. Réglage du PTZ 19

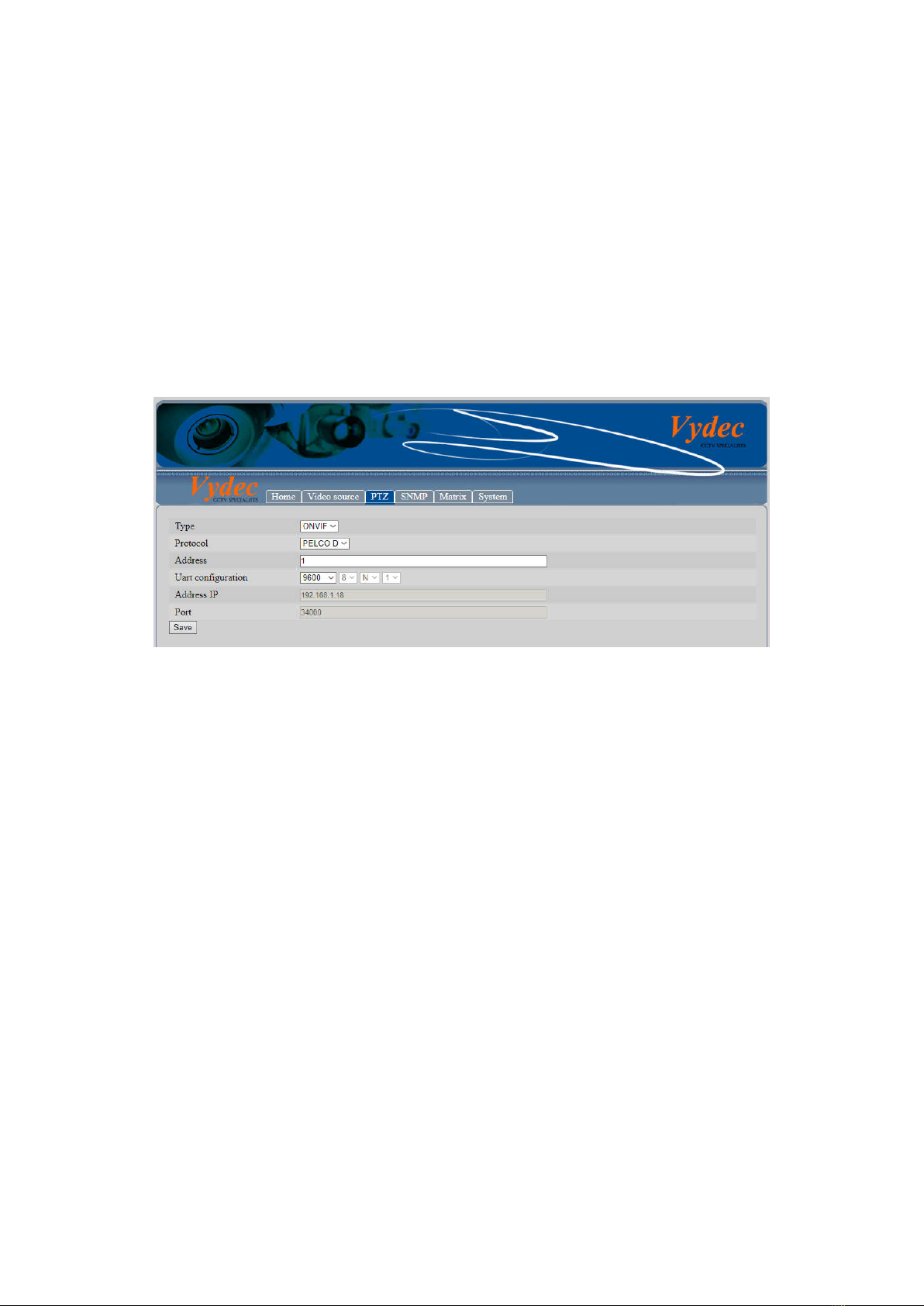

5.11.1. Le champ « Type » est affiché sur ONVIF. .......................................................... 19

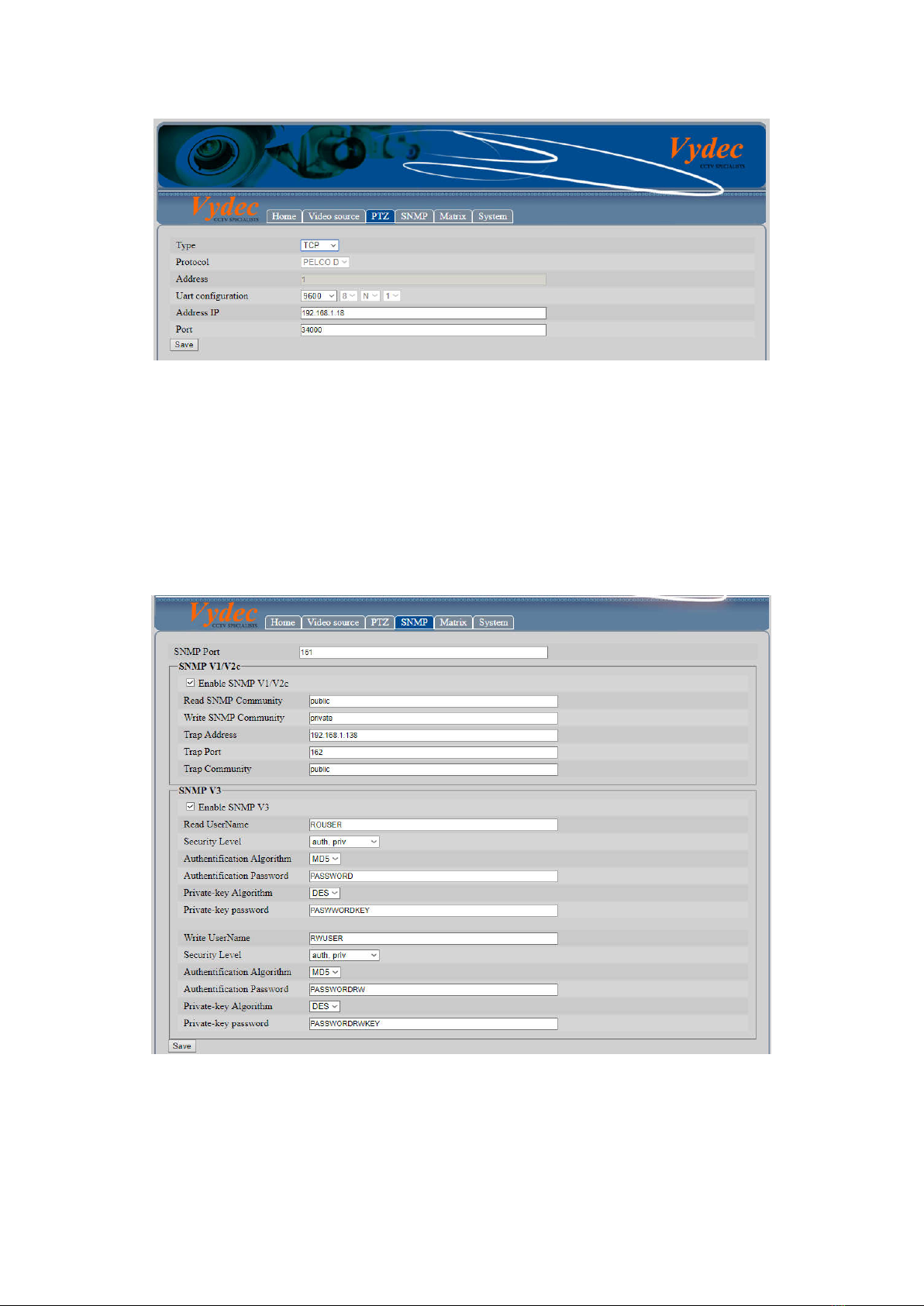

5.11.2. Le champ « Type » est sélectionné sur TCP ......................................................... 19
5.11.3. Réglage paramètre UART ..................................................................................... 19
5.12. Configuring SNMP ....................................................................................................... 20
5.13. Matrix 21
5.13.1. Mémorisation Flux ................................................................................................ 21

H264 Decoder Page 3/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
2. SYSTEM OVERVIEW VY 3300/00
Decoder VY 3300/00 provides the following main components :
 1 Board Vydec VY 2300/00
 1 Box Vydec BO 330000
 1 Soft Vydec LO 330000 Ve 1.26
This documentation can be used from 1.26 software.
2.1. TECHNICAL DATA VY 3300/00
 Power supply 12 to 24 AC/DC.
 Power consumption : 5 VA max.
 Operating temperature : 0°C à +50°C.
 Relative humidity < 95%.
 1 BNC Video output : 1V on 75 protect by diode.
 1 HDMI Video output : 1080p
 MTBF > 100 000 heures.
 1 RS485/RS422 port, Pelco D or Pelco P ptotocol.
 1 input contact : Optocoupler 10mA
 1 output contact : relais max 30V 100mA

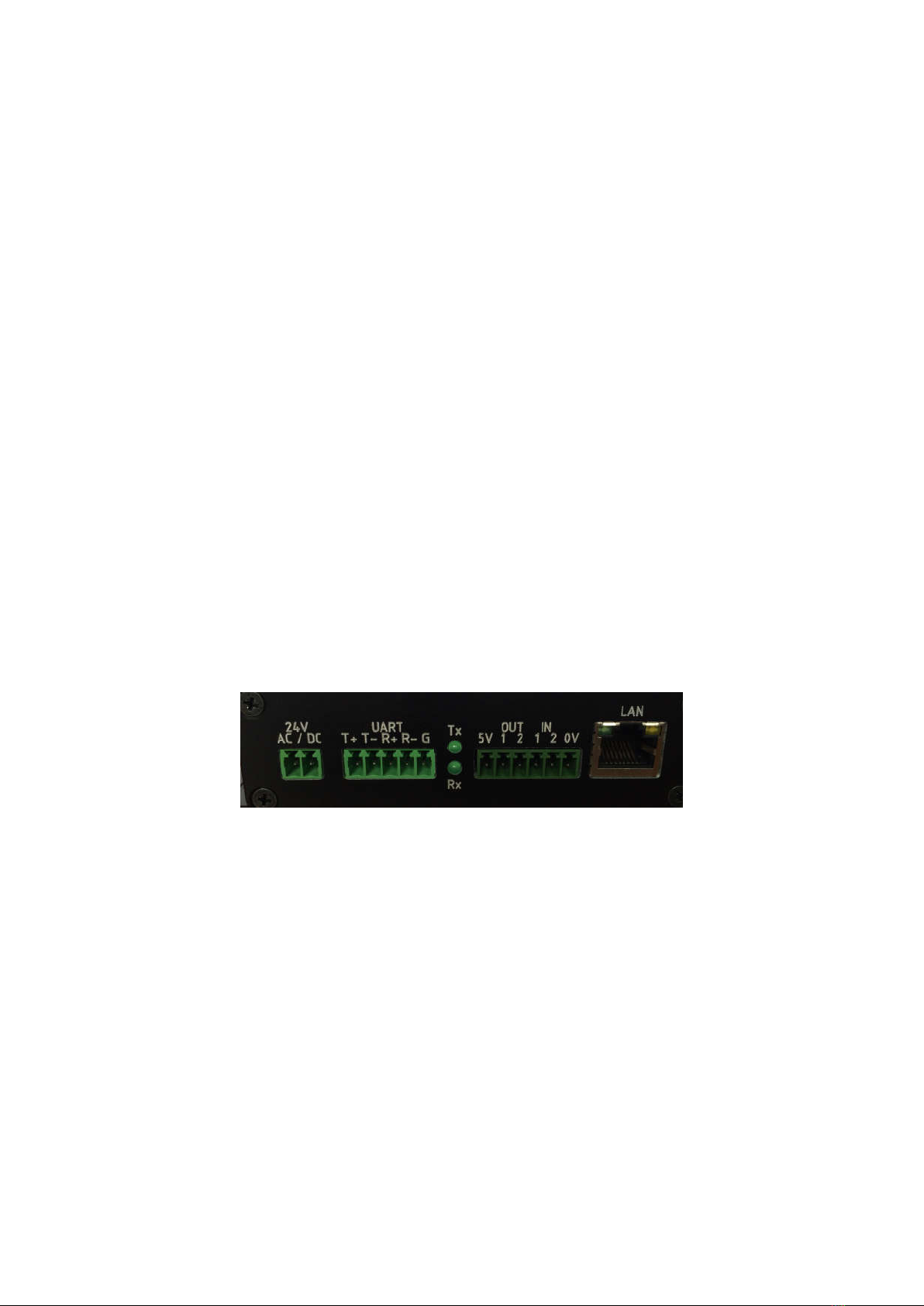

2.2. CONNECTION VY 3300/00
 24V AC/DC
The supply voltage must be 12 to 24 V AC / DC. There is no polarity.
 UART
You can connect PTZ on RS485 serial port. The protocol is Pelco D or Pelco P. Two
green LEDS (Tx et Rx) indicate activity on the communication port.
Port configuration :
o Speed adjustable by Web server 1200, 2400, 4800, 9600, 19200, 38400, 57600.
o 8 bits
o No parity
o Pelco protocol address set by Webserver
 LAN
You must connect the decoder to a 10/100/1000 Base-T network using a standard UTP
category 5 cable with RJ45 plugs.

H264 Decoder Page 4/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 OUT IN
1 optocoupled input and 1 relais output. The pin out description of the Terminal Bloc
Socket is as follows:
 5V : Power 5V
 0V : Power 0V
 OUT 1 : Relais output
 OUT 2 : NO relais output
 IN1 : Optocoupler input –
 IN2 : Optocoupler input +
Electrical diagram :
 CVBS
BNC connector interface for video output to analog display (NTSC / PAL) ;
 HDMI
HDMI connector interface for video output to digital display (720p/1080p).
 Audio
3.5 mm jack which can be used to connect an audio output source.
 Act
Flash activity.
 Pwr
Power.

H264 Decoder Page 5/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
Note : When the card is booted, there is an automatic detection of an HDMI connection.

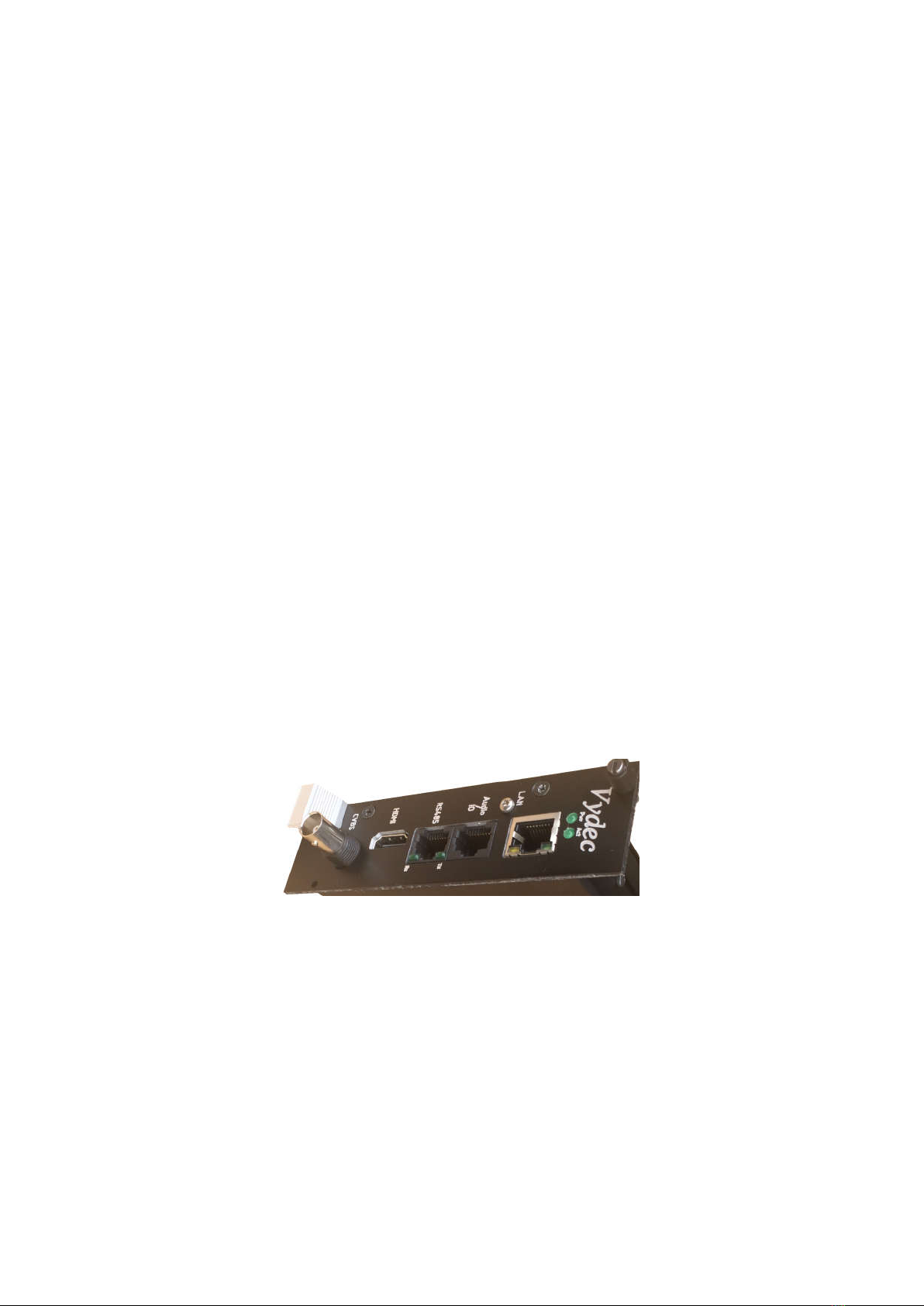

3. SYSTEM OVERVIEW VY 3300/20
Decoder VY 3300/00 provides the following main components :
 1 Board Vydec VY 2300/20
 1 Box Vydec BO 330020
 1 Soft Vydec LO 330000 Ve 1.26
This documentation can be used from 1.26 software.
3.1. TECHNICAL DATA VY 3300/20
 Power supply 12 DC.
 Power consumption : 5 VA max.
 Operating temperature : 0°C à +50°C.
 Relative humidity < 95%.
 1 BNC Video output : 1V on 75 protect by diode.
 1 HDMI Video output : 1080p
 MTBF > 100 000 heures.
 1 RS485/RS422 port, Pelco D or Pelco P ptotocol.
 2 input contact
 2 output contact : max 30V 100mA
 Audio Input : 0 dBv Impedance 50k
 Audio Output : 0 dBv
3.2. CONNECTION VY 3300/20
 +12V DC
The unit is powered via the 64-point AC connector DIN 41612. The power supply
voltage must be +12 DC. The +12V is located on the DIN connector on pin 29 A&C,
the 0V on pin 30 A&C..
 RS485
You can connect PTZ on RS485 serial port. The protocol is Pelco D or Pelco P. Two
green LEDS (Tx et Rx) indicate activity on the communication port.
Port configuration :
o Speed adjustable by Web server 1200, 2400, 4800, 9600, 19200, 38400, 57600.
o 8 bits
o No parity

H264 Decoder Page 6/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
o Pelco protocol address set by Webserver
The wiring is as follows:
 LAN
You must connect the decoder to a 10/100/1000 Base-T network using a standard UTP
category 5 cable with RJ45 plugs.
 Audio/IO
This header connector is used to connect the I/O and audio. You can have :
o 2 output audio
o 1 input contact
o 2 otpit contact
The wiring is as follows:
 CVBS
BNC connector interface for video output to analog display (NTSC / PAL) ;
 HDMI
HDMI connector interface for video output to digital display (720p/1080p).
 Act
Flash activity.
 Pwr
Power.
4. SYSTEM OVERVIEW VY 3300/30
Decoder VY 3300/00 provides the following main components :

H264 Decoder Page 7/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 1 Board Vydec VY 2300/30
 1 Box Vydec BO 330000
 1 Soft Vydec LO 330000 Ve 1.26
This documentation can be used from 1.26 software.
4.1. TECHNICAL DATA VY 3300/30
 Power supply 12 to 24 AC/DC or PoE.
 Power consumption : 5 VA max.
 Operating temperature : 0°C à +50°C.
 Relative humidity < 95%.
 1 BNC Video output : 1V on 75 protect by diode.
 1 HDMI Video output : 1080p
 MTBF > 100 000 heures.
 1 RS485/RS422 port, Pelco D or Pelco P ptotocol.
 1 input contact : Optocoupler 10mA
 1 output contact : relais max 30V 100mA
4.2. CONNECTION VY 3300/30
 24V AC/DC
The supply voltage must be 12 to 24 V AC / DC. There is no polarity.
 UART
You can connect PTZ on RS485 serial port. The protocol is Pelco D or Pelco P. Two
green LEDS (Tx et Rx) indicate activity on the communication port.
Port configuration :
o Speed adjustable by Web server 1200, 2400, 4800, 9600, 19200, 38400, 57600.
o 8 bits
o No parity
o Pelco protocol address set by Webserver
 LAN
You must connect the decoder to a 10/100/1000 Base-T network using a standard UTP
category 5 cable with RJ45 plugs.
 OUT IN
1 optocoupled input and 1 relais output. The pin out description of the Terminal Bloc
Socket is as follows:
 5V : Power 5V

H264 Decoder Page 8/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 0V : Power 0V
 OUT 1 : relais output
 OUT 2 : NO relais output
 IN1 : Optocoupler input –
 IN2 : Optocoupler input +
Electrical diagram :
 CVBS
BNC connector interface for video output to analog display (NTSC / PAL) ;
 HDMI
HDMI connector interface for video output to digital display (720p/1080p).
 Audio
3.5 mm jack which can be used to connect an audio output source.
 Act
Flash activity.
 Pwr
Power.

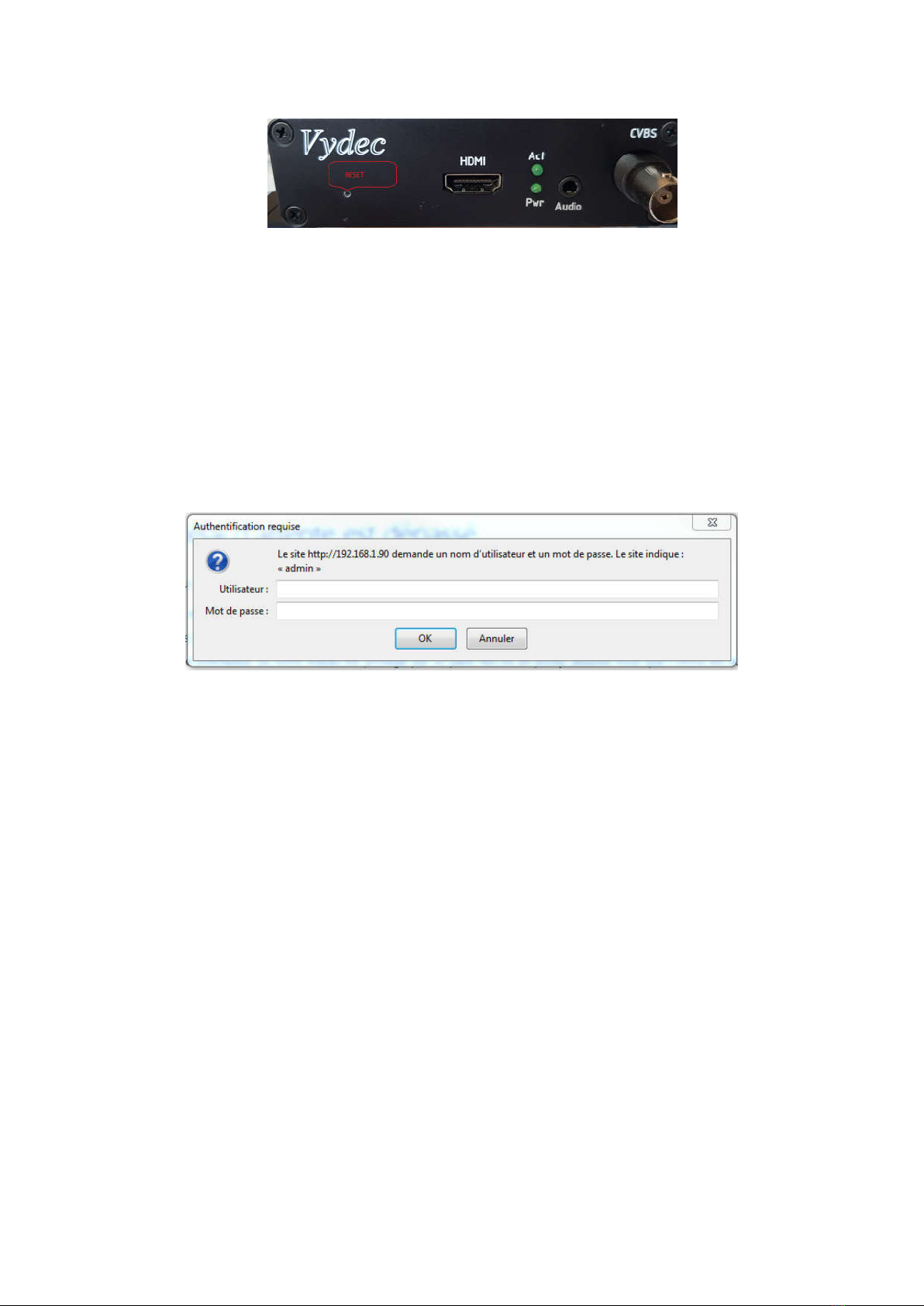

4.3. RESET HARDWARE
The reset button can be used to perform a hardware reset, or to perform a complete reset to
default settings of the device’s configuration parameters :

H264 Decoder Page 9/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Disconnect decoder
 With a paperclip, insert it into the hole below the Vydec logo and stay leaning
 Connect decoder
 Wait for the Act LED to flash
 Remove the paperclip and the decoder is reset to the factory defaut setting
5. DEVICE CONFIGURATION
When accessing the device’s web interface, you will be asked to enter a username and
password. The following window will be displayed:
 Enter adress 192.168.1.90 in the adresse browser
 The factory default user name and password are both ‘admin‘. The Home window
will be displayed.

H264 Decoder Page 10/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec

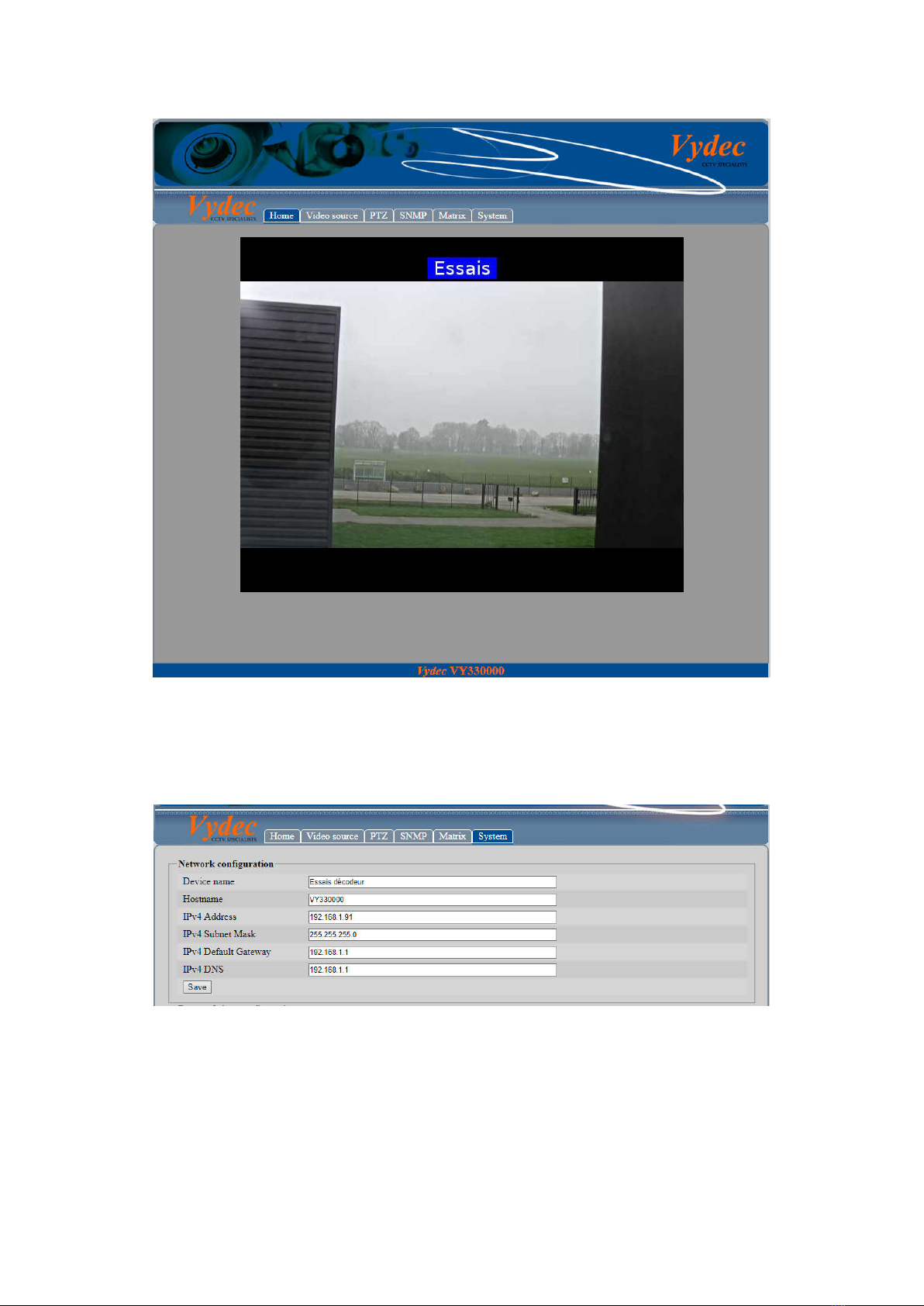

5.1. Configuration Network Setting
 Click System to change TCP/IP settings.
 Enter the name of the device in Device name .
 Enter identification of the device in Hostname . Special caracter are not allows .
 Enter IP address in IPv4 Address.
 Enter Subnet mask in IPv4 Subnet Mask.
 Enter Gateway address in IPv4 Default Gateway.
 Enter DNS address in IPv4 DNS. You can enter a name.
 Click Save to save the above settings.

H264 Decoder Page 11/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
Yan can’t use DHCP.
5.2. Configuring Time Settings
 Click System to change Time settings.
 Select the Time Zone of your location from the drop-down menu.
 Enter IP address of NTP server in Server NTP
 Click Save to save the above settings.
5.3. Synchronizing with PC
 Synchronizing time with PC
 Delete IP address of NTP server in Server NTP .
 Clik Manuel Time Sync(PC) to synchronize with PC.
5.4. Configuring MDP
The defaut user is admin and the dafaut paswword is admin. You can change password
when you click.
 Enter old password in Actual password.
 Enter the new password in New password.
 Confirm new password in Repeat password.
 Click Save to save the above settings.
5.5. Input/Output
Il possible de piloter par la page Web l’état du relais qui est implanté sur le produit. De la
même manière, nous pouvons lire l’état de l’optocoupleur d’entrée. Dans l’onglet « System »
 Select Output to activate relais.
 You can see the state on the input d’entrée in Input.

H264 Decoder Page 12/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec

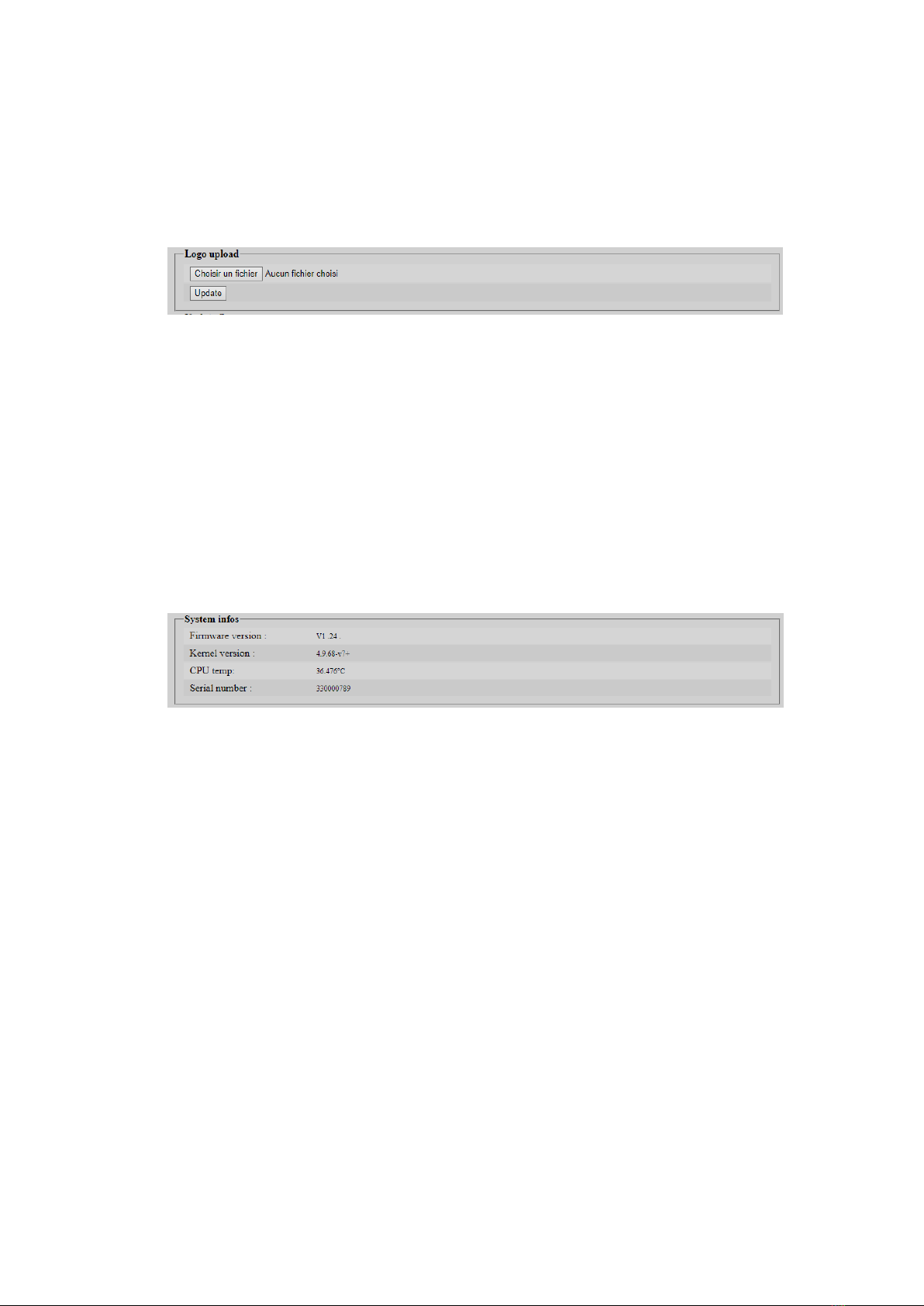

5.6. Modification Logo
When a stream is not activated, an image is displayed instead of a black screen. Yan can
update the image as follows :
 Click Choisir un fichier, select the file (file type jpg, .png ou .bmp).
 Click Update pour le charger dans la carte.
5.7. Factory reset
 Click Reset to put the defaut parameters.
5.8. System reboot
 Click Reboot to restart decoder.
5.9. System infos
You can view system hardware features on the web page.
 Software version of decoder.
 Software version of linux.
 Processor temperature.
 Serial number.
5.10. Réglage du Flux Vidéo
5.10.1. Visualisation d’un flux en 1080p 25IPS maximum
 Cliquez sur l’onglet « Video source » pour régler le flux de sortie vidéo.

H264 Decoder Page 13/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 A l’ouverture de la page le champ « RTSP Adress » indique le flux qui est
connecté.
5.10.1.1. Pour connecter une caméra ONVIF
 Sélectionnez le mode de transmission vidéo avec le champ « RTSP Transport
Mode ».
Trois modes de transport du flux RTSP sont disponibles sur le décodeur :
 TCP
 UDP
 UDP_Multicast. Le décodeur gère le PIM SSM dans la plage d’adresse
232.0.0.0 à 232.255.255.255
 Cliquez sur le texte « search », la fenêtre suivante apparait :

H264 Decoder Page 14/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Pour lancer la recherche des caméras ONVIF, cliquez sur « Refresh », La liste des
caméras ONVIF détectée sur le réseau s’affiche dans la fenêtre. Dans le cas où la
caméra n’est pas trouvée, cliquez sur « Manual » et rentrez l’adresse IP dans le
champ « IP ».
 Sélectionnez l’adresse de la caméra dans la fenêtre, elle s’affiche alors dans le
champ « IP ». Il est important de vérifier à l’adresse
http://www.onvif.org/ConformantProducts/ProfileProducts.aspx que la caméra
sélectionnée est bien conforme à la norme ONVIF afin de garantir un
fonctionnement optimal.
 Entrez le Login dans le champ « Login » et le mot de passe dans le champ
« Password».
 Appuyez sur le texte « Next », la liste des profils vidéo s’affiche dans la fenêtre
« Select video profile » ainsi que les caractéristiques de la caméra dans le champ
« Camera info ». Si le décodeur n’arrive pas à se connecter à la caméra, alors le
champ « Select video profile » n’est pas accessible.

H264 Decoder Page 15/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Sélectionnez le profil vidéo que vous voulez utiliser. Il est à noter que le décodeur
ne décode que des flux H264 ou MPG4. Les profils doivent être donc configurés
en H264 ou MPG4.
 Si la caméra possède un service PTZ, il est activé.
 Appuyer sur le bouton « Finish », la fenêtre suivante apparait :

H264 Decoder Page 16/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Sélectionnez le type de visualisation choisi avec le champ « Aspect Mode ». Il
permet de choisir le format du flux lorsqu’il est différent du format hardware de
sortie.
Trois choix sont disponibles :
 « Letter Box » : On garde la largeur de l’image et des bandes noires en
haut et en bas de l’image sont visibles.
 « Fill » : On garde la hauteur de l’image et des bandes noires à droite et à
gauche de l’image sont visibles.
 « Strech » : On déforme l’image pour qu’elle occupe toute l’image.
 Entrez le numéro de port dans le champ « TCP Cmde port». Il permettra
d’indiquer le numéro du port qui sera utilisé pour commuter des flux vidéo via un
serveur TCP. Par défaut il n’y a pas de port entré.
 Ajustez le temps de latence en modifiant le texte dans le champ « Latency [100 -
2000 ms] ». Il peut être compris entre 1 ms à 2000 ms. Le fait d’utiliser une
latence trop petite peut entrainer des saccades dans l’image. Par défaut le temps de
latence est de 100 ms.
 Activez la case à cocher « Active : ». Lorsque cette case est décochée, la
visualisation de sortie sera une image qui peut être modifiée dans la page Web.
 Cochez la case « Disable RTCP receveir port » pour supprimer les contrôles
RTCP
 Pour vous connecter au profil, appuyer sur le bouton « Save ».
5.10.1.2. Pour connecter un équipement qui n’est pas ONVIF.
 Dans cette configuration il n’y aura pas la fonctionnalité PTZ.
 Entrez dans le champ « RTSP Address » le nom du flux RTSP que vous voulez
connecter, entrez le Login dans le champ « Login » et le mot de passe dans le
champ « Password ».
 Entrez la latence.
 Activez la case à cocher « Active : »
 Appuyez sur le bouton « Save».
5.10.2. Incrustation de texte
Le champ « Text watermark » permet d’incruster du texte sur la vidéo. On peut
afficher les caractères de la table ASCII standard 7 bits avec gestion des caractères
spéciaux .
 Entrez le texte dans le champ « Text watermark ».
 Sélectionnez la position avec le menu déroulant « Text position »
 Top right
 Top Center
 Top left
 Bottom right
 Bottom center
 Bottom left.
 Sélectionnez la couleur de fond avec le menu déroulant « Color background »
 Red

H264 Decoder Page 17/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Green
 Blue
 Black
 Réglez la taille du texte avec le menu déroulant « Font size »
 Small
 Medium
 Large
 Appuyer sur le bouton « Save » pour sauvegarder la configuration.
5.10.3. Visualisation de 2 flux en 4CIF 25IPS maximum
 Cliquez sur la case « Dual ».
La fenêtre suivante apparait. Un onglet supplémentaire est ajouté : « Video 2 source »,
Il faut faire la manipulation indiquée ci-dessous dans l’onglet « Vidéo 1 source » et
« Video 2 source ».
IL faut exécuter les mêmes manipulations que dans le paragraphe 8.10.1 pour connecter :
 Un flux vidéo avec une caméra qui est ONVIF.
 Un flux vidéo avec une caméra qui n’est pas ONVIF.
Les fonctions accessibles sont identiques que pour la visualisation d’un flux vidéo. Elles
sont listées ci-dessous :
 Paramétrer l’aspect de la vidéo.

H264 Decoder Page 18/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Choisir le port de communication pour les envois de commande TCP.
 Modifier la latence.
 Autoriser ou non le RTCP
 Sauvegarder la configuration.
 Entrer du texte à incruster dans le champ « Text watermark ».
Pour repasser en mode 1 image cliquez la case Single.
5.10.4. Visualisation de 4 flux en 4CIF 25IPS maximum
 Cliquez sur la case « Quad ».
La fenêtre suivante apparait. Trois onglets supplémentaires sont ajoutés : « Video 2
source », « Video 3 source », « Video 4 source ».
Il faut faire la manipulation indiquée ci-dessous dans les onglets « Vidéo 1 source »,
« Vidéo 2 source », « Vidéo 3 source », « Vidéo 4 source ».
IL faut exécuter les mêmes manipulations que dans le paragraphe 8.10.1 pour connecter :
 Un flux vidéo avec une caméra qui est ONVIF.
 Un flux vidéo avec une caméra qui n’est pas ONVIF.
Les fonctions accessibles sont identiques que pour la visualisation d’un flux vidéo. Elles
sont listées ci-dessous :
 Paramétrer l’aspect de la vidéo.
 Choisir le port de communication pour les envois de commande TCP.

H264 Decoder Page 19/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Modifier la latence.
 Autoriser ou non le RTCP
 Sauvegarder la configuration.
 Entrer du texte à incruster dans le champ « Text watermark ».
Pour repasser en mode 1 image :
 Cliquez sur la case « Single ».
5.11. Réglage du PTZ
 Cliquez sur l’onglet « PTZ » pour régler les paramètres du port série.
5.11.1. Le champ « Type » est affiché sur ONVIF.
 Avec la fenêtre « Protocol » vous pouvez choisir le protocole qui sera reçu par le
décodeur.
 Pelco D
 Pelco P
 Avec la fenêtre « Address» vous paramétrez l’adresse de la caméra en Pelco.
5.11.2. Le champ « Type » est sélectionné sur TCP
 Le décodeur fonctionne comme un serveur de port et il retranscrit sur le port série
ce qu’il reçoit en IP.
 Réglez l’adresse IP avec le champ « Address IP ».
 Réglez le port avec le champ « Port ».
5.11.3. Réglage paramètre UART
Pour régler la vitesse de l’UART, choisir dans le champ « Uart configuration » la vitesse
voulue : 57600, 38400, 19200, 9600, 4800, 2400, 1200. Les autres paramètres du port ne
peuvent pas être réglés et sont figés à : 8 bits pas de parité.

H264 Decoder Page 20/24 NI330000
Date : 10/05/2018 Indice : O
Tél :[phone]
Fax :[phone]
email : [e-mail]
Vydec
 Quand tous les paramètres sont configurés appuyez sur « Save » pour sauvegarder
cette configuration.
5.12. Configuring SNMP
You can set the SNMP function to get decoder status, parameters and alarm related
information and manage the decoder remotely when it is connected to the network.
 Click SNMP to change SNMP parameters
 Configurer le port qui sera utilisé en insérant le numéro dans la fenêtre « SNMP
Port ».
 Check the checkbox Enable SNMP V1/V2c to enable SNMP V1/V2.
 Check the checkbox Enable SNMP V3 to enable SNMP V3.
 Click Save to save and finish the settings..
