Walker Edison KOCM9E User manual

KOCM9E
temN.°: Artikel# :
KOCM9E
KOCM9E
KOCM9E
Revised 03/08/2022(F)
TM
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022

1
Listade piezas
2
3
4
5
6
7
8
9
9
10
10
11
11
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022
HardwareList Listedu matériel
Listedespièces
Ø1/4"x32mmA Bolt
Boulon
Perno
Bolzen
8pcs
Ø1/4"xØ19x1.5mmB Washer
Rondelle
Arandelas
Unterlegscheibe
8pcs
M4x60mmD HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
1pc
Ø1/4"xØ11x1.5mmC Spring washer
Rondelles élastique
Arandela demuelle
Federringen
8pcs
Ø8xØ4x25mmF Screw
Vis
Tornillo
Schraube
8pcs
Ø8x30mmG Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
22 pcs
Ø8xØ4x35mmE Screw
Vis
Tornillo
Schraube
2pcs

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022
HardwareList Listedu matériel
Listedespièces
Ø6x33mmH Cambolt
Boulon àcame
Pernode leva
Nockenschraube
16 pcs
Ø15x12mmJ Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
16 pcs
Ø30mmK Sticker
Autocollant
Pegatina
Aufkleber
16 pcs
LGluetube
Tubedecolle
Tubo depegamento
KleberinTube
2pcs

2
G
3
G
G
G
H
H
H
H
H
H
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
P.9
2022
(EN)
Insert wooden dowel (G) into part (3), secure Cam bolt (H) into part (2) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (G) dans la pièce (3), puis fixez le boulon à came (H) dans la pièce
(2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (G) en la parte (3), luego fije el perno de leva (H) en la parte (2)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (G) in das Teil (3) ein, dann befestigen Sie die Nockenschraube
(H) in das Teil (2) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

8
4
5
6
G
G
G
GG
G
G
G
G
G
H
H
H
H
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

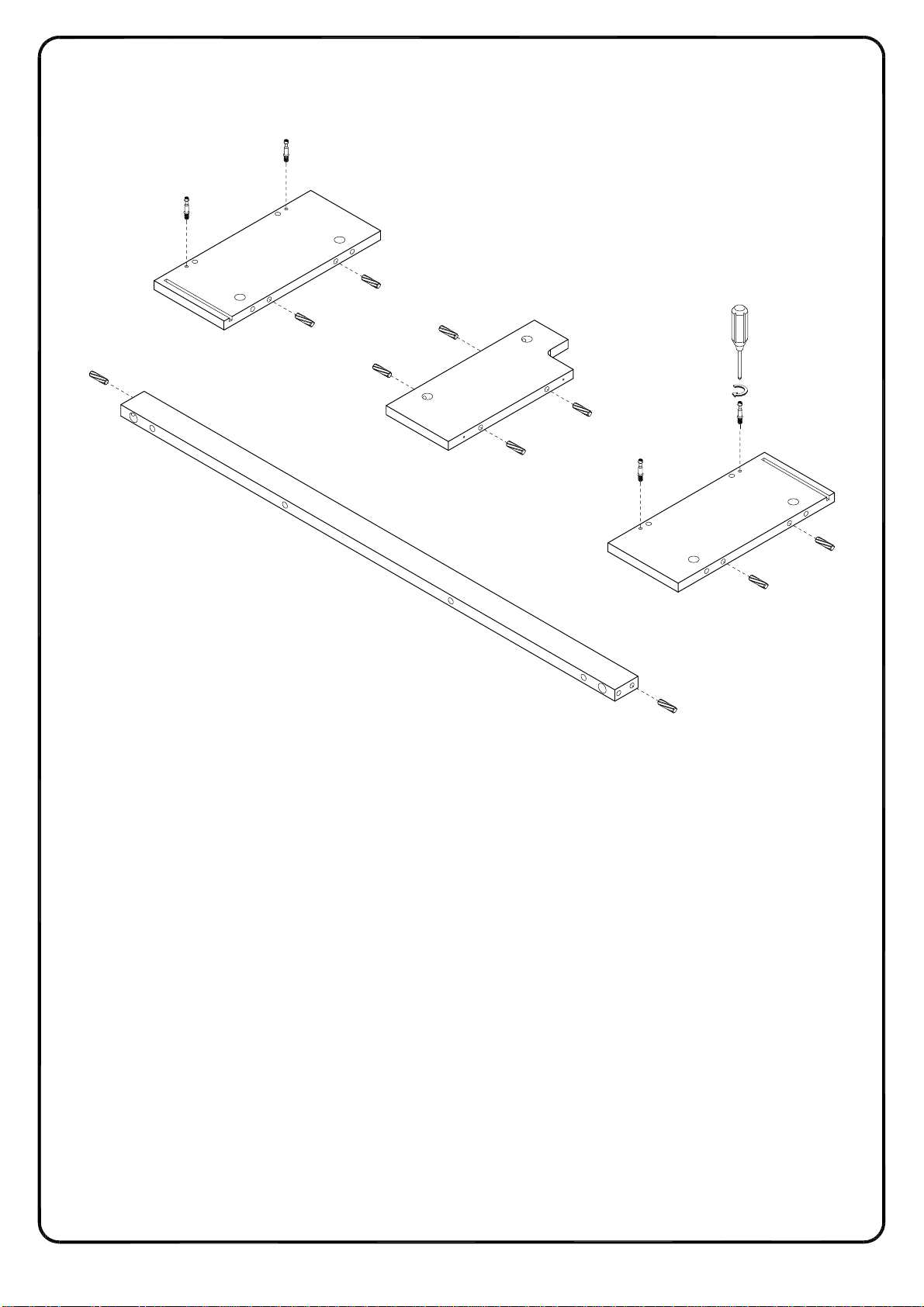

Step 2
P.10
2022
(EN)
Insert wooden dowel (G) into part (4,5,6,8), secure Cam bolt (H) into part (4,6) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (G) dans la pièce (4,5,6,8), puis fixez le boulon à came (H) dans la
pièce (4,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (G) en la parte (4,5,6,8), luego fije el perno de leva (H) en la parte
(4,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (G) in das Teil (4,5,6,8) ein, dann befestigen Sie die
Nockenschraube (H) in das Teil (4,6) mit dem Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

10
10
11
11
99
G
G
GGGG
G
G
HH
H
H
H
H
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

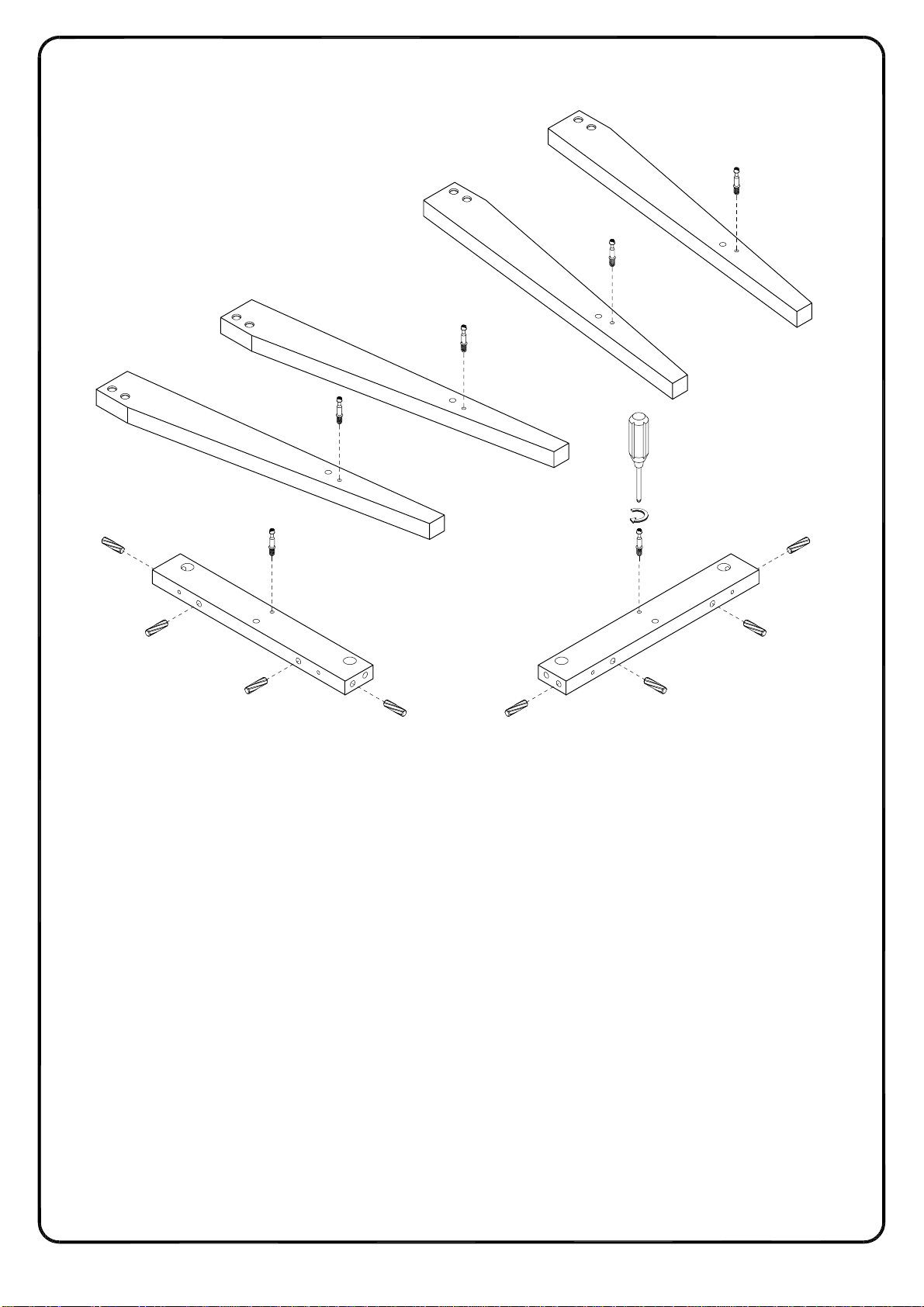

Step 3
P.11
2022
(EN)
Insert wooden dowel (G) into part (9), secure Cam bolt (H) into part (9,10,11) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (G) dans la pièce (9), puis fixez le boulon à came (H) dans la pièce
(9,10,11) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (G) en la parte (9), luego fije el perno de leva (H) en la parte
(9,10,11) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (G) in das Teil (9) ein, dann befestigen Sie die Nockenschraube
(H) in das Teil (9,10,11) mit dem Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
10
11
x2
9
J
J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

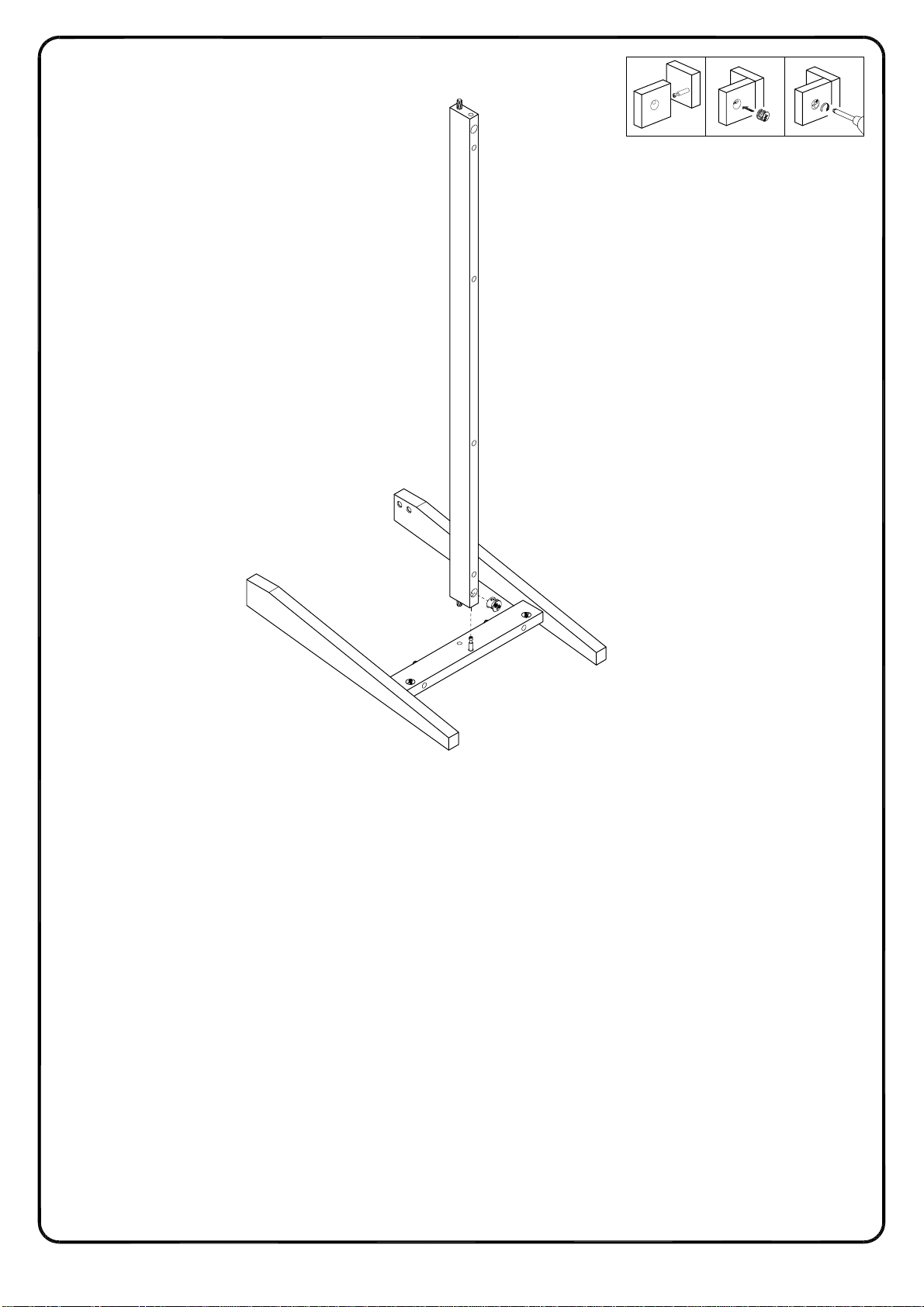

Step 4
P.12
2022
(EN)
Attach part (10,11) to part (9), using Cam Lock (J) secure part (10,11) to part (9) with Philips
head screwdriver as per diagram.
(FR)
Joignez la pièce (10,11) à la pièce (9), puis en utilisant le serrure à came (J) fixez la pièce
(10,11) à la pièce (9) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (10,11) a la parte (9), luego use el cierre de leva (J) para fijar la parte (10,11) a la
parte (9) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (10,11) an das Teil (9), und Befestigen Sie das Teil (10,11) an das Teil
(9) mit der Zylindermutter (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
J
8
9
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.13
2022
(EN)
Attach part (8) to part (9), using Cam Lock (J) secure part (8) to part (9) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (8) à la pièce (9), puis en utilisant le serrure à came (J) fixez la pièce (8) à la
pièce (9) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (8) a la parte (9), luego use el cierre de leva (J) para fijar la parte (8) a la parte (9)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (8) an das Teil (9), und Befestigen Sie das Teil (8) an das Teil (9) mit
der Zylindermutter (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
8
9J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.14
2022
(EN)
Attach part (9) to part (8), using Cam Lock (J) secure part (9) to part (8) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (9) à la pièce (8), puis en utilisant le serrure à came (J) fixez la pièce (9) à la
pièce (8) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (9) a la parte (8), luego use el cierre de leva (J) para fijar la parte (9) a la parte (8)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (9) an das Teil (8), und Befestigen Sie das Teil (9) an das Teil (8) mit
der Zylindermutter (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

1
10
10
11 11
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.15
2022
(EN)
Attach part (10,11) to part (1) as per diagram.
(FR)
Fixez la pièce (10,11) à la pièce (1) selon le schéma.
(ESP)
Fije la parte (10,11) a la parte (1) según el diagrama.
(DE)
Setzen Sie das Teil (10,11) in das Teil (1) gemäß der Abbildung ein.

11
11
10
10
Ax 8
Cx8
Bx 8
D
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

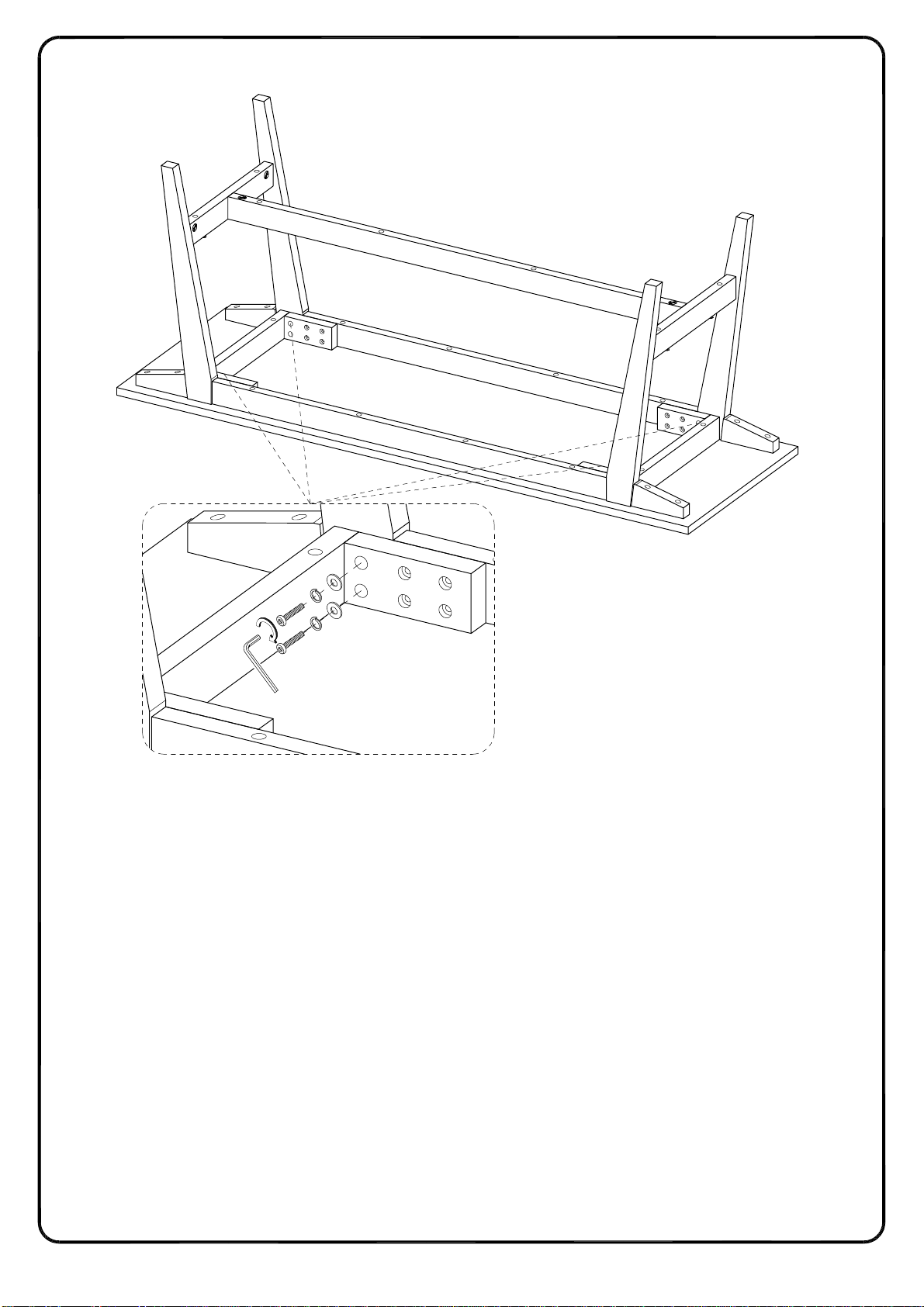

Step 8
P.16
2022
1
(EN)
Using Bolt (A), Spring Washer (C) and Washer (B) secure part (10,11) to part (1) with Hex Key
(D) as per diagram.
(FR)
En utilisant le boulon (A), la rondelle élastique (C) et la rondelle (B) fixez la pièce (10,11) à la
pièce (1) avec la clé hexagonale (D) en conformément au schéma.
(ESP)
Use el perno (A), la arandela de resorte (C) y la arandela (B) para fijar la parte (10,11) a la
parte (1) con la llave hexagonal (D) según el diagrama.
(DE)
Befestigen Sie das Teil (10,11) an das Teil (1) durch den Inbusschlüssel (D) mit Bolzen (A),
Federring (C) und Scheibe (B) gemäß der Abbildung.

3
5
E
E
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.17
2022
(EN)
Attach part (5) to part (3), Using Screw (E) secure part (3) to part (5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (3), puis en utilisant la vis (E) serrez la pièce (3) à la pièce (5)
avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (3) y use el tornillo (E) para fijar la parte (3) a la parte (5) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5) in das Teil (3), und sichern Sie dann das Teil (3) an das Teil (5) mit
der Schraube (E) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

3
4
6
21 3
J
J
J
J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.18
2022
(EN)
Attach part (4,6) to part (3), using Cam Lock (J) secure part (4,6) to part (3) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (4,6) à la pièce (3), puis en utilisant le serrure à came (J) fixez la pièce (4,6) à
la pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4,6) a la parte (3), luego use el cierre de leva (J) para fijar la parte (4,6) a la parte
(3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (4,6) an das Teil (3), und Befestigen Sie das Teil (4,6) an das Teil (3)
mit der Zylindermutter (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

4
6
7
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.19
2022
(EN)
Place part (7) as per diagram.
(FR)
Placez la pièce (7) conformément au schéma.
(ESP)
Ponga la parte (7) según el diagrama.
(DE)
Platzieren Sie das Teil (7) gemäß der Abbildung.

21 3
4
5
6
2
J
J
J
JJ
J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 12
P.20
2022
(EN)
Attach part (2) to part (4,5,6), using Cam Lock (J) secure part (2) to part (4,5,6) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (2) à la pièce (4,5,6), puis en utilisant le serrure à came (J) fixez la pièce (2) à
la pièce (4,5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (2) a la parte (4,5,6), luego use el cierre de leva (J) para fijar la parte (2) a la
parte (4,5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (2) in das Teil (4,5,6), und befestigen Sie dann das Teil (2) an das Teil
(4,5,6) mit der Zylindermutter (J) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.
