Walker Edison BU62LAU4D User manual

P.1
Revised 26/07/2021 (R)
temN.°: Artikel# :
BU62LAU4D BU62LAU4D
BU62LAU4D BU62LAU4D
TM
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
P.3
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
P.4
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
P.5
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

1
3
4
9
5
6
7
8
8
5
2
10
10
10
10
10
10
10
10
11
14
13
12
15
15
16
18
17
Listade piezas
P.6
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.

HardwareList Listedu mat riel
Listedespièces
A
B
C
D
E
F
G
H
20 pcs Ø8x30mm
20 pcs
12 pcs
34 pcs Ø3x12mm
20
Woodendowel
Camlock
Shelf supportpin
Screw
Cambolt
Sticker
20 pcs Ø6x32mm
Ø15x9mm
2pcs Handle
6pcs
HandleBoltØ4x20mm
pcs
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Goupille desupportd' tagère
Pernodesoportedelestante
Regalstützstift
Vis
Tornillo
Schraube
Autocollant
Pegatina
Aufkleber
Poign e
MangoEuropa
Griff
Boulonde poign e
Pernodelamanija
Griffbolzen
P.7
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø8x5x16mm
Ø30mm

HardwareList Listedu mat riel
Listedespièces
J
K
L
M
N
P
Q
R
48 pcs ScrewØ4x12mm
8pcs
Europe Hinge
2Gluetube pcs
2pcs
Handle
32 pcs
Ø3.5x14mm
1set Rubberpad
2pcs Ø4x12mm Screw
Screw 2 pcs Ø4x25mm Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
Tubedecolle
Tubo depegamento
KleberinTube
Poign e
MangoEuropa
Griff
Screw
Vis
Tornillo
Schraube
Tamponencaoutchouc
Almohadilla degoma
Gummiauflage
P.8
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø26mm

HardwareList Listedu mat riel
Listedespièces
S 2 pcs
T 2 pcs
Plasticstrap
Nut
Sangleen plastique
Correaplástica
Kunststoffband
Écrou
Tuerca
Mutter
P.9
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)

Step 1
P.10
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
B
B
B
B
B
B
B
B
B
B
B
B
(EN)
Securelyscrewthecambolts(B)onparts(1 and2) withaPhilipsscrewdriverasperdiagram .
(FR)
Vissezfermementlesboulons àcame(B)surlespièces(1 et2)avecun tourneviscruciforme
selonle schéma.
(ESP)
Atornillefirmementelospernosde leva(B) en laspartes(1 y2)con un destornilladorde cabeza
Philipssegúneldiagrama.
(DE)
Schrauben Sie die Zylinderschraube (B) fest an die Teile (1,2) durch den
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 2
3
4
B
B
B
B
A
A
A
A
P.11
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
(EN)
Insertwoodendowels(A) intoparts (3,4).Securelyscrewthecambolts (B) on parts (3 and 4)with
aPhilipsscrewdriver asperdiagram.
(FR)
Insérezleschevillesen bois(A) danslespièces(3,4).Vissezfermementlesboulons àcame(B)
sur lespièces(3et4) avecuntourneviscruciformeselon leschéma.
(ESP)
Insertelasclavijasde madera(A) en laspartes(3,4).Atornillefirmementelospernosde leva(B)
enlaspartes(3 y4) conundestornillador decabezaPhilips segúneldiagrama.
(DE)
Stecken SiedieHolzdübel (A)in dieTeile(3,4).SchraubenSiedieZylinderschraube (B) fest an
dieTeile(3 und4) durchdenKreuzschlitzschraubendreher vonPhilips gemäß derAbbildung.

Step 3
P.12
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
5
6
7
A
A
A
A
A
A
AA
A
A
A
A
B
B
B
B

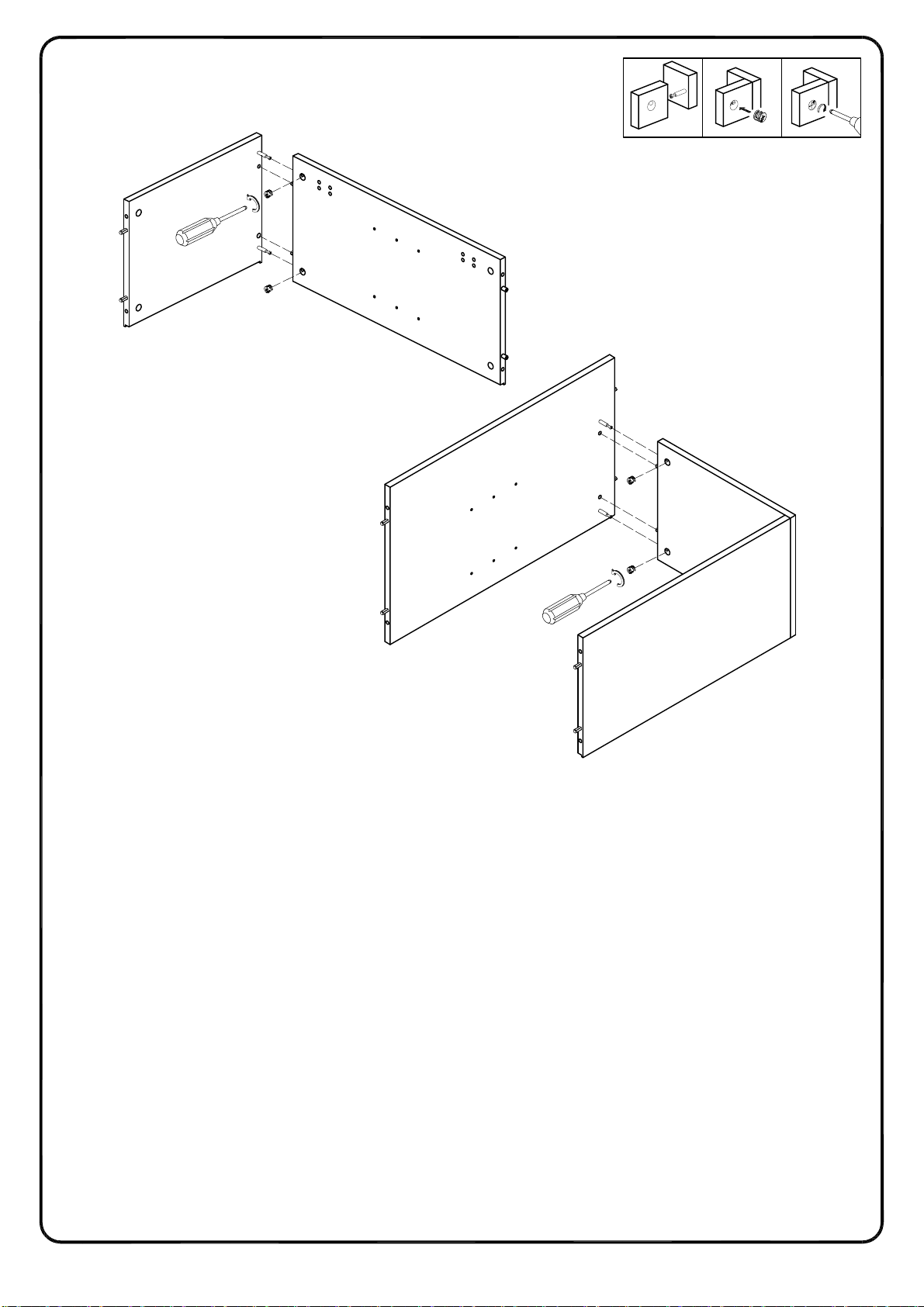

(EN)
Insertwoodendowels(A) intoparts (5,6,7).Securelyscrewthecambolts (B) onparts (6 and7)
withaPhilipsscrewdriverasper diagram.
(FR)
Insérezleschevillesenbois(A) danslespièces(5,6,7).Vissezfermementlesboulons àcame(B)
sur lespièces(6et7) avecuntourneviscruciformeselon leschéma.
(ESP)
Insertelasclavijasde madera(A) en laspartes(5,6,7).Atornillefirmementelospernosde leva(B)
enlaspartes(6 y7) conundestornillador decabezaPhilips segúneldiagrama.
(DE)
Stecken SiedieHolzdübel(A)in dieTeile(5,6,7).SchraubenSiedieZylinderschraube (B) festan
dieTeile(6 und7) durchdenKreuzschlitzschraubendreher vonPhilips gemäß derAbbildung.

Step 4
P.13
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
2
10
10
10
10
10
10
10
10
N
N
N
N
N
N
N
N
N
10
N

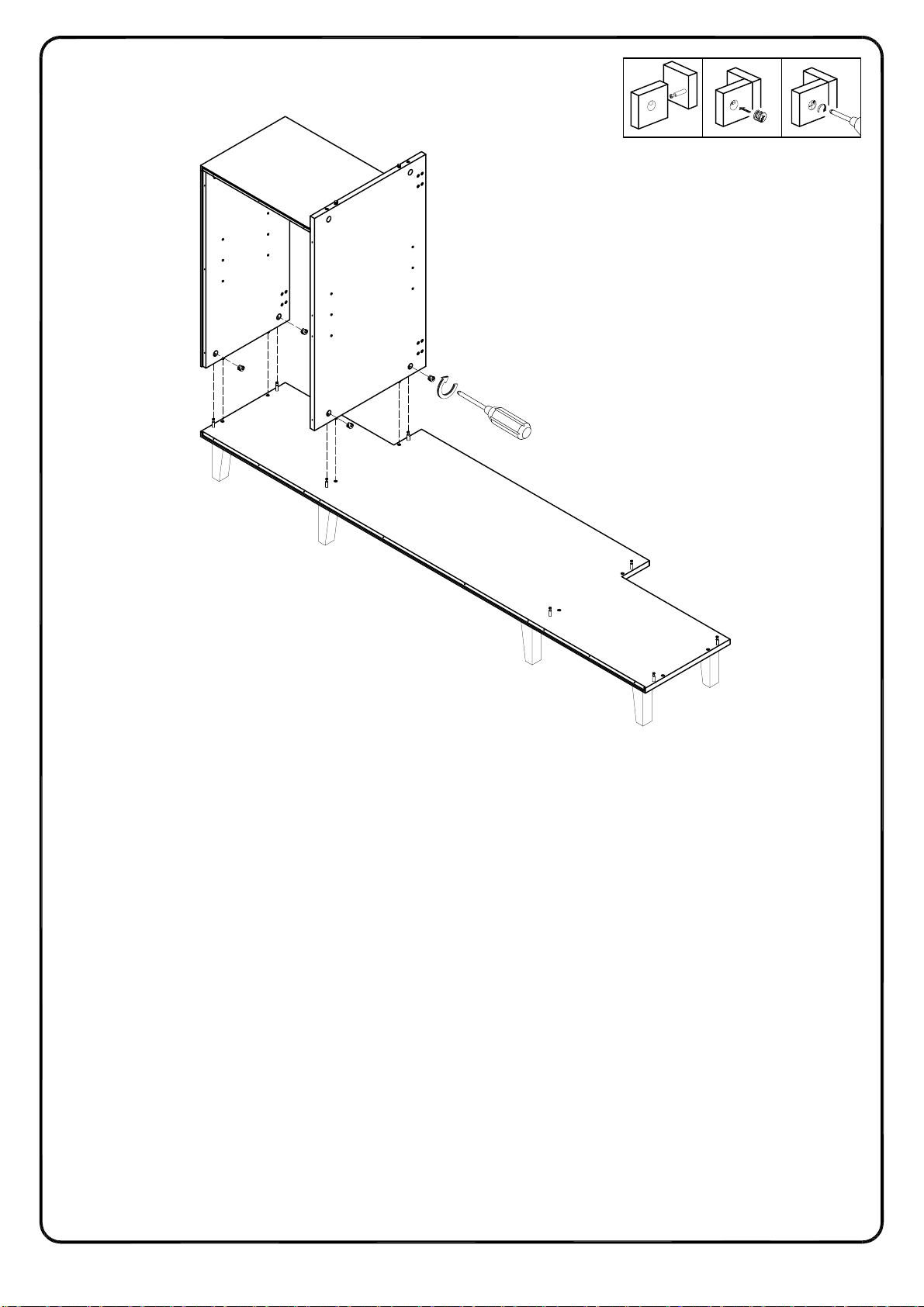

(EN)
Using screw(N)attachthe leg (10)tobottompanel(2) withaPhilipsscrewdriver asperdiagram.
Pleasekindlynotedthelegsare placedinthesamedirectionastheAI shows .
(FR)
Utilisezla vis(N)pour fixer le pied (10)aupanneau inférieur(2) avecun tourneviscruciforme
conformément au schéma.Veuillez noterquelesjambessontplacéesdans la mêmedirection que
celleindiquéeparAI.
(ESP)
Useeltornillo(N)parafijarla pata(10)alpanelinferior(2) conun destornilladorde cabezaPhilips
segúneldiagrama.Por favor,tengaen cuentaquelaspiernassecolocan enla mismadirección
quela IAmuestra.
(DE)
BefestigenSiedasBein(10)an dieBodenplatte(2) durchden Kreuzschlitzschraubendreher von
Philipsmitder Schraube(N)gemäß der Abbildung.Bittebeachten Sie,dassdieBeinein die
gleicheRichtungliegt,wiedieAnleitung zeigt.

Step 5 21 321 3
P.14
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
5
3
C
C
6
C
C
3
(EN)
Using camlocks(C)attachpart(3) topart(5) and then usingcamlocks(C)attachtheothersideof
part(3)topart(6)withaPhilipsscrewdriverasper diagram.
(FR)
En utilisantle verrou àcame(C)pour fixer la pièce(3) àla pièce(5) eten utilisantle verrou à
came(C)fixezl'autrecôtéde la pièce(3) àla pièce(6) avecun tourneviscruciforme
conformémentau schéma.
(ESP)
Useloscierresdeleva(C)parafijarla parte(3) ala parte(5) yuseloscierresdeleva(C)para
fijarelotrolado de la parte(3) ala parte(6) con undestornillador de cabezaPhilipscomose
muestraenel diagrama.
(DE)
BefestigenSiedasTeil(3) an dasTeil(5) mitderZylindermutter(C),undBefestigen Siedie
andereSeitevon Teil(3) an dasTeil(6) mitder Zylindermutter (C)durchden
Kreuzschlitzschraubendreher gemäß derAbbildung.

Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
P.15
Step 6 21 3
4
4
5
C
C
C
7C
(EN)
Using camlocks(C)attachpart(4) topart(5) and then usingcamlocks(C)attachtheothersideof
part(4)topart(7)withaPhilipsscrewdriverasper diagram.
(FR)
En utilisantle verrou àcame(C)pour fixer la pièce(4) àla pièce(5) eten utilisantle verrou à
came(C)fixezl'autrecôtéde la pièce(4) àla pièce(7) avecun tourneviscruciforme
conformémentau schéma.
(ESP)
Useloscierresde leva(C)parafijarla parte(4) ala parte(5) yluego useloscierresdeleva(C)
parafijarelotrolado de la parte(4) ala parte(7) conun destornilladorde cabezaPhilipscomose
muestraenel diagrama.
(DE)
BefestigenSiedasTeil(4) an dasTeil(5) mitderZylindermutter(C),undBefestigen Siedie
andereSeitevon Teil(4) an dasTeil(7) mitder Zylindermutter (C)durchden
Kreuzschlitzschraubendreher gemäß derAbbildung.

Step 7 21 3
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
P.16
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
5
7
2
C
C
C
C
(EN)
Usingcamlocks(C)attachparts(5,7) topart(2) withaPhilipsscrewdriverasper diagram.
(FR)
En utilisantle verrou àcame(C),fixezlespièces(5,7) àla pièce(2) avecun tourneviscruciforme
conformémentau schéma.
(ESP)
Useloscierresde leva(C)parafijarlaspartes(5,7)ala parte(2) con un destornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSiedieTeile(5,7)andasTeil(2) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher gemäß derAbbildung.

Step 8 21 3
P.17
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
2
6
5
C
C
C
C
(EN)
Usingcamlocks(C)attachparts(5,6) topart(2) withaPhilipsscrewdriverasper diagram.
(FR)
En utilisantle verrou àcame(C),fixezlespièces(5,6) àla pièce(2) avecun tourneviscruciforme
conformémentau schéma.
(ESP)
Useloscierresde leva(C)parafijarlaspartes(5,6)ala parte(2) con un destornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSiedieTeile(5,6)andasTeil(2) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher gemäß derAbbildung.

Step 9
P.18
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
7
6
1
C
C
C
C
21 3
(EN)
Align andattachpart(1)withparts(6,7)withcamlocks (C)withaPhilipsscrewdriverasper
diagram.
(FR)
Alignezla pièce(1) avecetfixez-la àlespièces(6,7)en utilisantle verrou àcame(C)etun
tourneviscruciformeconformément au schéma.
(ESP)
Alinee yfijelaparte(1) conlaspartes(6,7)usandoloscierresde leva(C)yun destornillador de
cabezaPhilipscomosemuestra en eldiagrama.
(DE)
RichtenSiedasTeil(1) an den Teilen(6,7) mitZylindermuttern(C)ausund befestigenSiesiemit
einemKreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 10
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
P.19
3
4
5
6
7
5
2
11
12
E
(EN)
Using screw(E) securepart(11)toparts (2,3,5);part(12)toparts (2,4,5)withaPhilipsscrewdriver
asperdiagram.
(FR)
En utilisantla vis(E),fixezla partie(11)auxpièces(2,3,5)etla pièce(12)auxpièces(2,4,5)avec
untourneviscruciformeconformément au schéma.
(ESP)
Useeltornillo(E) parafijarla parte(11)alaspartes(2,3,5)yla parte(12)alaspartes(2,4,5)con
undestornillador decabezaPhilipssegúneldiagrama.
(DE)
BefestigenSiedasTeil(11)an dieTeile(2,3,5)und dasTeil(12)an dieTeile(2,4,5)mitder
Schraube(E)durchdenKreuzschlitzschraubendrehergemäß derAbbildung.

P.20
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
Copyright
©
201
9by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
14
13 17
(EN)
Attachparts(13,14) withpart(17)asperdiagram
(FR)
Fixezlespièces(13,14)àla pièce(17)selonleschéma.
(ESP)
Insertelaspartes(13,14)alaparte(17)segúneldiagrama.
(DE)
BefestigenSie die Teile (13,14)andasTeil(17) gemäß derAbbildung.
