Wamgroup Wam wetmix v05 Installation and operating instructions

MAINTENANCE

•MEZCLADOR PARA MORTERO

INSTALACIÓN, USO Y MANTENIMIENTO

•MÖRTELMISCHER

EINBAU-, BETRIEBS- UND WARTUNGSANLEITUNG

•MORTAR MIXER

INSTALLATION, OPERATION AND MAINTENANCE

•MESCOLATORE PER MALTA

INSTALLAZIONE, USO E MANUTENZIONE

CATALOGUE No. WA.02532.M

ISSUE

DATE OF LATEST UPDATE

CREATION DATE

10 - 2005

CIRCULATION

100

WETMIX® V05

Ci riserviamo eventuali scosta-

menti dovuti a modifiche e/o tol-

leranze di lavorazione.

Tutti i prodotti descritti in questo

catalogo sono stati realizzati se-

condo modalità operative defi-

nite Sistema Qualità di WAM®

S.p.A.

Il Sistema Qualità aziendale, cer-

tificato dal luglio 1994 in confor-

mità alle Normative Internazionali

UNI EN ISO 9002-94 e succes-

sivamente esteso alle Normati-

ve Internazionali UNI EN ISO

9001-2000 nell’ottobre 2002, è

in grado di assicurare che l’in-

tero processo produttivo, dalla

formulazione dell’ordine fino al-

l’assistenza tecnica successi-

va alla consegna, venga effet-

tuato in modo controllato ed ade-

guato a garantire lo standard

qualitativo del prodotto.

Todos os produtos descritos

neste catálogo foram produzi-

dos segundo à modalidade ope-

rativa definida do Sistema de

Qualidade da WAM®S.P.A .

O sistema de Qualidade empre-

sarial certificado em julho de

1994 conforme as normas in-

ternacionais UNI EM ISO 9002-

94 e sucessivamente estendi-

do as normas internacionais UNI

EM ISSO 9001-2000 em outu-

bro de 2002, é capaz de asse-

gurar que o inteiro processo de

produção, desde a ordem de

entrega até a assistência técni-

ca sucessiva à entrega, venha

efetuada de maneira controla-

da e adequada para garantir a

qualidade standart do produto

Reservamo-nos eventuais afas-

tamentos devido à modificações

e/ a tolerância de trabalho.

Todos los productos descriptos

en este catálogo han sido reali-

zados siguiendo normativas

operativas definidas en el Sis-

tema de calidad WAM®S.p.A.

El Sistema de Calidad de la em-

presa, certificado desde julio de

1994, de conformidad con las

Normativas Internacionales UNI

EN ISO 9002-94,y sucesivamen-

te extendido a las Normativas In-

ternacionales UNI EN ISO 9001-

2000 en octubre del 2002, es ca-

paz de garantizar que todo el

proceso productivo, desde la

formulación del pedido hasta la

asistencia técnica sucesiva a la

entrega, se verifique en modo

controlado y adecuado, en modo

tal de garantizar el estándar cua-

litativo del producto.

Pueden presentarse eventua-

les diferencias con las carac-

terísticas expuestas debidas a

modificaciones y/o tolerancias

de elaboración.

Possible deviations due to modi-

fications and/or manufacturing

tolerances are reserved.

All the products described in

this catalogue are manufactured

according to WAM®S.p.A.

Quality System procedures.

The Company’s Quality System,

certified in July 1994 according

to International Standards UNI

EN ISO 9002-94 and extended

to UNI EN ISO 9001-2000 in Oc-

tober, 2002, ensures that the en-

tire production process, start-

ing from the processing of the

order to the technical service af-

ter delivery, is carried out in a

controlled manner that guaran-

tees the quality standard of the

product.

WA.02532. INDEX

10.05

WETMIX®V05

ÍNDICE

INDEX

INDICE

CATÓLOGO TÉCNICO

DESCRIPCIÓN - FUNCIÓN DE USO.........................................................................................

LÍMITES DE EMPLEO..................................................................................................................

DESCRIPCIÓN - SUMINISTRO ESTÁNDAR............................................................................

DESCRIPCIÓN - ACCESORIOS.................................................................................................

CÓDIGOS DE PEDIDO................................................................................................ ................

ACABADO......................................................................................................................................

DIMENSIONES Y PESOS............................................................................................................

DIMENSIONES Y TIPO BOCA DE CARGA................................................................................

PASO HÉLICE...............................................................................................................................

TIPO ÁRBOL.................................................................................................................................

BOCA DE DESCARGA.................................................................................................................

MOTORIZACIONES ....................................................................................................................

TIPO GRUPO REDUCTOR-MOTOR.........................................................................................

DIMENSIONES - REDUCTOR...................................................................................................

ACCESORIOS...............................................................................................................................

TECHNICAL CATALOGUE

DESCRIPTION - USE...................................................................................................................

LIMITS OF USE.............................................................................................................................

DESCRIPTION - STANDARD SUPPLY .....................................................................................

DESCRIPTION - ACCESSORIES................................................................................................

ORDER CODES ...........................................................................................................................

FINISHING ....................................................................................................................................

DIMENSIONS AND WEIGHTS....................................................................................................

DIMENSIONS AND TYPE OF INLET SPOUT.............................................................................

SCREW PITCH..............................................................................................................................

TYPE OF SHAFT............................................................................................................................

OULET SPOUT...............................................................................................................................

DRIVE UNITS................................................................................................................................

TYPE OF GEAR REDUCER........................................................................................................

DIMENSIONS - GEAR REDUCER..............................................................................................

ACCESSORIES..............................................................................................................................

CATÁLOGO DE MANTENIMIENTO

DATOS DE FABRICACIÓN...........................................................................................................

NORMAS GENERALES...............................................................................................................

DESCRIPCIÓN FUNCIÓN DE USO...........................................................................................

LÍMITES DE EMPLEO...................................................................................................................

ADVERTENCIAS................................................................................ .........................................

CONDICIONES DE GARANTÍA..................................................................................................

TRANSPORTE - PESO Y EMBALAJE........................................................................................

ALMACENAJE DE LA MÁQUINA................................................................................................

INSTALACIÓN Y MONTAJE........................................................................................................

INSTALACIÓN Y MONTAJE PANELDE CONTROL..................................................................

INSTALACIÓN - CONEXIONES ELÉCTRICAS..........................................................................

INSTALACIÓN……………………………………………………………………………................

PUESTA EN SERVICIO.................................................................................................................

MANTENIMIENTO MÁQUINA....................................................................................................

ADVERTENCIAS IMPORTANTES..............................................................................................

MANTENIMIENTO - CONTROLES PERIÓDICOS....................................................................

MANTENIMIENTO - MONTAJE, DESMONTAJE MÁQUINA....................................................

MANTENIMIENTO - DESMONTAJE ROTOR............................................................................

MANTENIMIENTO - DESMONTAJE Y MONTAJE ROTOR/HÉLICE......................................

MANTENIMIENTO - SUSTITUCIÓN DEL CIERRE EN EL GRUPO REDUCTOR-MOTOR.

DESMONTAJE Y MONTAJE CÁMARA DE DOSIFICACIÓN Y MEZCLA…….........................

MANTENIMIENTO - MONTAJE HOMOGENEIZADOR.............................................................

MANTENIMIENTO - GRUPO REDUCTOR-MOTOR...............................................................

RIESGOS RESIDUALES..............................................................................................................

INCONVENIENTES Y SOLUCIONES.........................................................................................

CONTROLAVERÍAS....................................................................................................................

MAINTENANCE CATALOGUE

CONSTRUCTIONS DATA.............................................................................................................

GENERAL STANDARDS ..............................................................................................................

DESCRIPTION - USE...................................................................................................................

LIMITS OF USE.............................................................................................................................

WARNING.......................................................................................................................................

WARRANTY CONDITIONS..........................................................................................................

TRANSPORT, WEIGHTS AND PACKING ..................................................................................

STORAGE OF THE MACHINE....................................................................................................

INSTALLATION AND ASSEMBLY.................................................................................................

CONTROL PANEL -INSTALLATION AND ASSEMBLY................................................................

INSTALLATION - ELECTRICAL CONNECTIONS.......................................................................

INSTALLATION...............................................................................................................................

START-UP .....................................................................................................................................

MAINTENANCE OF THE MIXER.................................................................................................

IMPORTANTS WARNING ...........................................................................................................

MAINTENANCE - PERIODIC INSPECTIONS............................................................................

MAINTENANCE - MACHINE ASSEMBLY, DISASSEMBLY .......................................................

MAINTENANCE - REMOVING THE ROTOR.............................................................................

MAINTENANCE - DISASSEMBLING AND REASSEMB. THE ROTOR AND SCREW...........

MAINTENANCE - REPLACING THE SEAL ON THE GEAR REDUCER................................

DISASSEMBLING AND REASSEMBLING BATCHING AND MIXING CHAMBER..................

MAINTENANCE - ASSEMBLY THE LUMP BREAKER...............................................................

MAINTENANCE - GEAR REDUCTION UNIT.............................................................................

RESIDUAL RISKS .........................................................................................................................

TROUBLE SHOTTING..................................................................................................................

FAULT FINDING ..................................................................................................................................

TECHNISCHER KATALOG

BESCHREIBUNG - GEBRAUCHSFUNKTION...............................................................

EINSATZGRENZEN.............................................................................................................

BESCHREIBUNG - STANDARD - LIEFERUMFGANG .................................................

BESCHREIBUNG - ZUBEHÖR .........................................................................................

BESTELLCODES ................................................................................................................

FINISH ..................................................................................................................................

ABMESSUNGEN UND GEWICHTE..................................................................................

ABMESSUNGEN UND TYP DES EINLAUFS...................................................................

WENDELSTEIGUNG............................................................................................................

WELLENTYP..........................................................................................................................

AUSLAUF..............................................................................................................................

MOTOREN...........................................................................................................................

GETRIEBETYP.....................................................................................................................

ABMESSUNGEN - GETRIEBEEINHEIT............................................................................

ZUBEHÖR.............................................................................................................................

CATALOGO TECNICO

DESCRIZIONE - FUNZIONE D’USO................................................................................

LIMITI DI IMPIEGO..............................................................................................................

DESCRIZIONE - FORNITURA STANDARD...................................................................

DESCRIZIONE - ACCESSORI...........................................................................................

CODICI DI ORDINAZIONE.................................................................................................

FINITURA .............................................................................................................................

DIMENSIONI E PESI............................................................................................................

DIMENSIONI E TIPO BOCCA DI CARICO......................................................................

PASSO ELICA........................................................................................................................

TIPO ALBERO......................................................................................................................

BOCCA DI SCARICO...........................................................................................................

MOTORIZZAZIONI...............................................................................................................

TIPO TESTATA.......................................................................................................................

DIMENSIONI - RIDUTTORE..............................................................................................

ACCESSORI.........................................................................................................................

WARTUNGSKATALOG

HERSTELLERDATEN..........................................................................................................

ALLGEMEINES ....................................................................................................................

BESCHREIBUNG - GEBRAUCHSFUNKTION................................................................

EINSATZGRENZEN.............................................................................................................

HINWEISE.............................................................................................................................

GARANTIEBEDINGUNGEN...............................................................................................

TRANSPORT, VERPACKUNG UND GEWICHTE ..........................................................

LAGERHALTUNG DER MASCHINE..................................................................................

INSTALLATION UND MONTAGE.......................................................................................

INSTALLATION UND MONTAGE DER SCHALTTAFEL...................................................

INSTALLATION - ELEKTRISCHE ANSCHLUSSE............................................................

INSTALLATION......................................................................................................................

IMBETRIEBNAHME ............................................................................................................

WARTUNG DES GERÄTES...............................................................................................

WICHTIGE WARNHINWEISE.............................................................................................

WARTUNG - REGELMÄSSIGE KONTROLLEN...............................................................

WARTUNG - MONTAGE, DEMONTAGE DER MASCHINE..........................................

WARTUNG- AUSBAU DES MISCHWERKS....................................................................

WARTUNG - AUSBAU UND WIEDEREINBAU DES MISCHWERKS..........................

WARTUNG - ERSETZEN DER ANTRIEBSSEITIGEN DICHTUNG..............................

AUSBAU UND WIEDEREINBAU DER DOSIER- UND MISCHKAMMER...............

WARTUNG - MONTAGE DES KLUMPENBRECHERS.............................................

WARTUNG - GETRIEBEEINHEIT................................................................................

RESTRISIKEN .....................................................................................................................

STÖRUNGEN UND ABHILFE.....................................................................................

FEHLERSUCHE ..................................................................................................................

CATALOGO DI MANUTENZIONE

DATI COSTRUZIONI...........................................................................................................

NORME GENERALI.............................................................................................................

DESCRIZIONE - FUNZIONE D’USO.................................................................................

LIMITI DI IMPIEGO...............................................................................................................

AVVERTENZE.......................................................................................................................

CONDIZIONI DI GARANZIA...............................................................................................

TRASPORTO-PESO E IMBALLO ......................................................................................

IMMAGAZZINAGGIO DELLA MACCHINA.......................................................................

INSTALLAZIONE E MONTAGGIO......................................................................................

INSTALLAZIONE E MONTAGGIO PANNELLO DI CONTROLLO...................................

INSTALLAZIONE - COLLEGAMENTI ELETTRICI...........................................................

INSTALLAZIONE...................................................................................................................

MESSA IN SERVIZIO ........................................................................................................

MANUTENZIONE MACCHINA..........................................................................................

AVVERTENZE IMPORTANTI .............................................................................................

MANUTENZIONE - CONTROLLI PERIODICI..................................................................

MANUTENZIONE - MONTAGGIO, SMONTAGGIO MACCHINA..................................

MANUTENZIONE - RIMOZIONE ROTORE.....................................................................

MANUTENZIONE - SMONTAGGIO E RIMONTAGGIO ROTORE/ELICA....................

MANUTENZIONE - SOSTITUZIONE DELLA TENUTA SULLATESTATA MOTRICE.

SMONTAGGIO E RIMONTAGGIO CAMERA DI DOSAGGIO E MESCOLAZIONE.

MANUTENZIONE - MONTAGGIO ROMPIGRUMI....................................................

MANUTENZIONE - TESTATAMOTRICE.........................................................................

RISCHI RESIDUI.................................................................................................................

INCONVENIENTI E SOLUZIONI........................................................................................

CONTROLLO GUASTI........................................................................................................

T. 4

T. 5

T. 6

T. 7

T. 8 →9

T. 1 0

T. 11

T. 1 2

T. 1 3

T. 1 4

T. 1 5

T. 1 6

T. 1 7

T. 1 8

T. 19→22

T. 4

T. 5

T. 6

T. 7

T. 8 →9

T. 1 0

T. 11

T. 1 2

T. 1 3

T. 1 4

T. 1 5

T. 1 6

T. 1 7

T. 1 8

T. 19→22

M. 4

M. 5

M. 6

M. 7

M. 8

M. 9

M. 10

M. 11

M. 12

M. 13

M. 14

M. 15

M. 16→17

M. 18

M. 19

M. 20

M. 21→23

M. 24

M. 25→27

M. 28

M. 29

M. 30→31

M. 32

M. 33→35

M. 36→39

M. 40→41

M. 4

M. 5

M. 6

M. 7

M. 8

M. 9

M. 10

M. 11

M. 12

M. 13

M. 14

M. 15

M. 16→17

M. 18

M. 19

M. 20

M. 21→23

M. 24

M. 25→27

M. 28

M. 29

M. 30→31

M. 32

M. 33→35

M. 36→39

M. 40→41

3CATÁLOGO REPUESTOS

REPUESTOS .................................................................................................................................

SPARE PARTS CATALOGUE

SPARE PARTS...............................................................................................................................

ERSATZTEILKATALOG

ERSATZTEILE.....................................................................................................................R.4→R.18

CATALOGO RICAMBI

PEZZI DI RICAMBIO .................................................................................................. .....R.4→R.18

WETMIX®

V05

10.05

WA.02532 M.4

DATOS DE FABRICACIÓN

HERSTELLERDATEN

CONSTRUCTION DATA

DATI COSTRUZIONE

ADDRESS OF DEALER OR LOCAL

SERVICE POINT INDIRIZZO RIVENDITORE O PUN-

TO DI ASSISTENZA LOCALE

ANSCHRIFT DES HÄNDLERS

ODER LOKALEN KUNDENDIENS-

TES

1) Codice macchina

2) Numero matricola

3) Codice operatore as semblatore

4) Anno di costruzione macchina

5) Senso di rotazione albero

CONTROINDICAZIONI ALL’USO

Non vi è nessuna controindicazione

all’uso, se vengono osservate le nor-

mali precauzioni per macchine di que-

sto tipo unitamente alle indicazioni ri-

portate in questo manuale.

Queste macchine NON sono idonee al

trasporto di prodotti alimentari. La gra-

nulometria max consentita del pro-

dotto è di 3 mm.

E’ Inoltre vietato metterle in funzione

prima che il silo/impianto nel quale

devono essere installate sia dichiara-

to conforme alle disposizioni della Di-

rettiva 98/37/CE, e alle disposizioni

nazionali da attuazione.

In quest’ambito è cura dell’impiantista

/ installatore predisporre ed installare

tutti gli accorgimenti / protezioni al fine

di evitare danni a cose o persone in

caso di rotture e conseguente caduta

di pezzi della macchina (ad es: rottura

del motore).

1) Machine code

2) Machine serial number

3) Assembly operator code

4) Year of construction

5) Direction of shaft rotation

CONTRAINDICATIONS TO USE

lf the customer observes the normal

caution (typical of this kind of ma-

chine) together with the indications

included in this manual, work is safe.

The mixer is NOT suitable for han-

dling of foodstuff. The maximum

permitted product grain size is 3 mm.

The mixer must not be started before

the plant it is going to be installed in,

has been declared as conforming to

the European Directive 98/37/CE, and

provisions for national implementa-

tion standards.

It is the plant designer’s / plant fit-

ter’s responsibility to design and in-

stall all necessary protection in order

to avoid that breaking and/or yielding

of the quipment or of parts of it might

harm people and/or damage parts of

the plant (e.g. adequate protection

against falling down of the motor

etc.).

1) Maschinencode

2) Serien-Nr. Maschine

3) Monteur-Code

4) Baujahr der Maschine

5) Wellendrehrichtung

KONTRAINDIKATIONEN ZUR BE-

NUTZUNG

Es bestehen keine Kontraindi-katio-

nen zur Benutzung, sofern die allge-

mein üblichen Vorsichtsmaßnahmen

für Maschinen dieser Art sowie die in

dieser Dokumentation enthaltenen,

speziellen Vorschriften befolgt wer-

den.

Die in dieser Dokumentation ge-nann-

ten Maschinen sind NICHT für das

Handling von Nahrungsmitteln geeig-

net. Die höchstzulässige Korngröße

des Produkts beträgt 3 mm.

Das Gerät darf nicht in Betrieb ge-

nommen werden, bevor die Anlage,

in die es eingebaut wird, mit den Vor-

schriften der Richtlinie 98/37/CE so-

wie den betreffenden nationalen

Richtlinien erklärt wurde.

Es liegt in der Verantwortung des An-

lagenplaners bzw. -aufstellers,

alle notwendigen Schutzvorrichtungen

vorzusehen, welche es verhindern,

daß durch einen Geräte- oder Teile-

defekt Personen- und/oder Sachschä-

den verursacht werden (z.B. geeigne-

ter Schutz gegen das Herunterfallen

des Motors etc.).

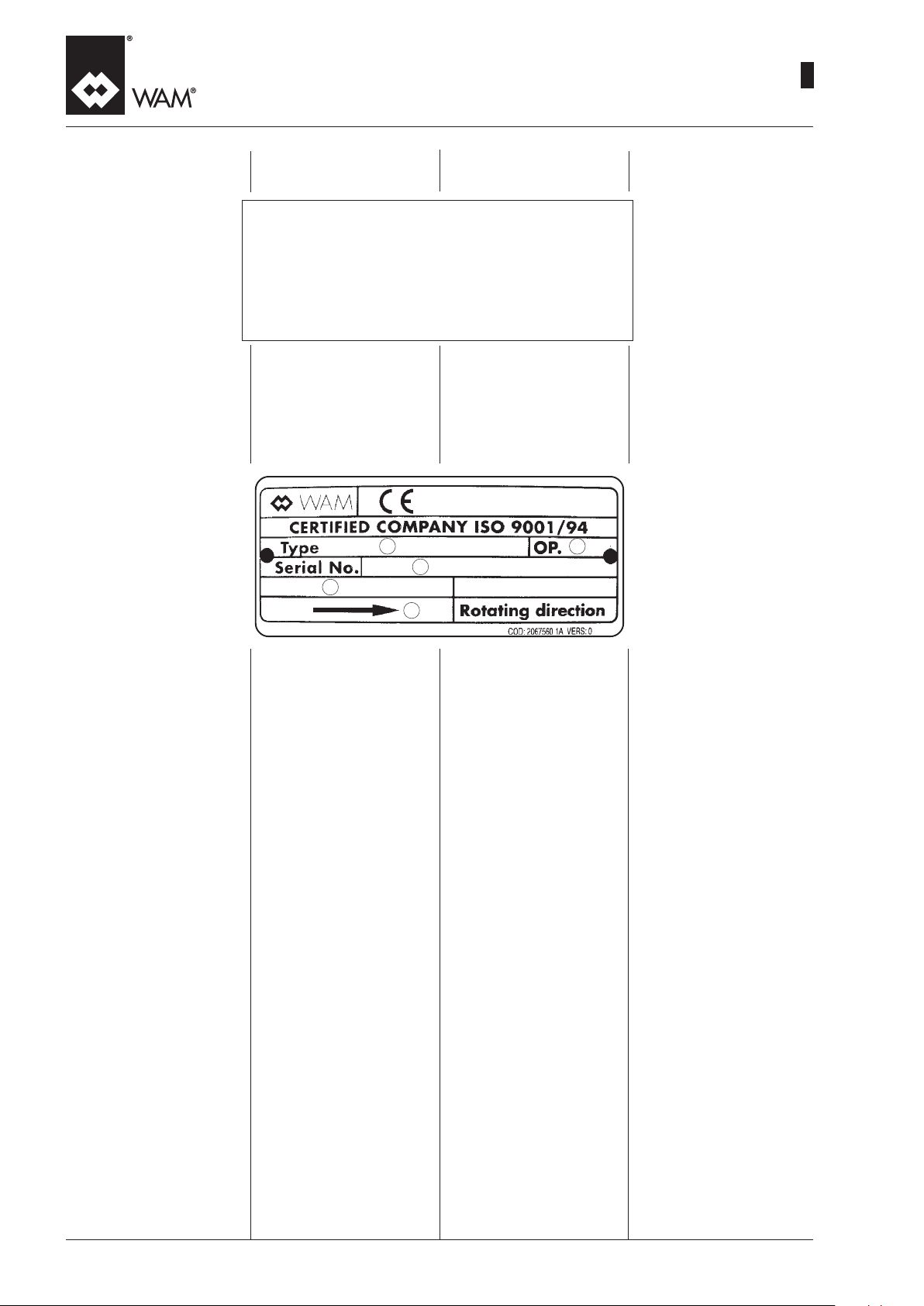

INTERPRETAZIONE DELLA TAR-

GHETTA

Per una corretta identificazione della

macchina, bisogna fare riferimento al

numero di matricola che si trova sulla

conferma d’ordine, sulla fattura e sul-

la targhetta posta sulla macchina stes-

sa.

INTERPRETATION DES TYPEN-

SCHILDES

Zur eindeutigen ldentifikation des

Mischers muß auf die in der

Auftragsbestätigung, in der Rechnung

sowie auf dem auf jedem Rohrteil

angebrachten Typenschild aufge-

druckte Produktionsnummer Bezug

genommen werden.

INTERPRETATION OF THE IDENTI-

FICATION PLATE

For a correct identification of the mix-

er, please refer to serial no. which

you read on the acknowledgement of

order, on the invoice and on the plate

on the mixer machine.

DIRECCIÓN REVENDEDOR O

PUNTO DE ASISTENCIA LOCAL

INTERPRETACIÓN DE LA PLACA

Para una correcta identificación de la

máquina, es necesario consultar el

número de matrícula que se encuen-

tra en la confirmación de pedido, en

la factura y en la placa presente en la

máquina misma.

1) Código máquina

2) Número de matrícula

3) Código operador ensamblador

4) Año de fabricación máquina

5) Sentido de rotación árbol

CONTRAINDICACIONES PARA EL

USO

No existen contraindicaciones para

el uso, si se respetan las normales

precauciones para máquinas de este

tipo y las indicaciones expuestas en

este manual.

Estas máquinas NO son idóneas para

el transporte de productos alimenti-

cios. La granulometría máx permitida

del producto es de 3 mm.

Está prohibido, además, ponerlas en

función antes que la máquina/insta-

lación en la cual se instalarán se de-

claren conformes con las disposicio-

nes de la Directiva 98/37/CE, y las

disposiciones nacionales en vigor.

En este ámbito el instalador tiene la

obligación de prever e instalar todos

los dispositivos/protecciones para

evitar daños a las cosas y/o a las

personas en caso de roturas y las

consiguientes caídas de piezas de la

máquina (por ejemplo: rotura del mo-

tor).

10.05

WA.02532 M.5

WETMIX®

V05

Il presente libretto “Uso e manu-

tenzione” costituisce parte inte-

grante dell’ attrezzatura e deve

essere facilmente reperibile dal

personale addetto alla conduzio-

ne e manutenzione.

L’ utente, il conduttore, l’ addetto

alla manutenzione hanno l’ ob-

bligo di conoscere il contenuto

del presente libretto. Le descri-

zioni e le illustrazioni contenute

nella presente pubblicazione non

si intendono impegnative.

Ferme restando le caratteristiche

essenziali delle macchine descrit-

te, il costruttore si riserva il diritto

di apportare modifiche di organi,

dettagli ed accessori, che riterrà

convenienti per il miglioramento

del prodotto o per esigenze di

carattere costruttivo o commer-

ciale, in qualunque momento e

senza impegnarsi di aggiornare

tempestivamente questa pubbli-

cazione.

NORME GENERALI

- E’ vietata l' installazione e l'

uso, anche parziale dell'attrez-

zatura da parte del personale

non espressamente autorizza-

to.

- E' obbligatorio il collegamento

a terra della carcassa metalli-

ca dell' attrezzatura.

- E' vietata la messa in servizio

del WETMIX®se scollegato dal

silo/contenitore di alimentazio-

ne del prodotto premiscelato.

- Leggere con attenzione le tar-

ghe di avvertenza e pericolo po-

ste sulla macchina.

- E' vietato rimuovere le targhe di

avvertenza e pericolo dalla

macchina.

- E' vietato manutenzionare, ese-

guire riparazioni, modifiche e

quanto non strettamente neces-

sario al ciclo di lavoro con l'at-

trezzatura in funzione.

Prima di tutto è obbligatorio di-

sinnestare tutte le alimentazio-

ni elettriche della macchina.

- E' vietato rimuovere le prote-

zioni e le sicurezze presenti sul-

la macchina.

- E' vietato iniziare il lavoro con

le protezioni aperte o aprirle

durante il lavoro.

- Operare sulla macchina solo

con i guanti di protezione.

- Al termine dei periodi di lavoro

scollegare sempre la macchina

dalle alimentazioni elettriche.

- Qualsiasi manutenzione elettri-

ca e non elettrica deve attener-

si alle norme CEI 64-8 462.2

463.1 573.3.

This “Use and Maintenance” book-

let is an integral part of the equip-

ment and must be readily on hand

for the personnel in charge of the

running and maintenance of the

machine.

The user, the operator and the

maintenance engineer are

obliged to have a knowledge of

the contents of this booklet.The

descriptions and illustrations con-

tained in this publication are not

intended as binding.

Without altering the main char-

acteristics of the machines de-

scribed, the manufacturer reserves

the right to make any modifica-

tions to the mechanisms, compo-

nents and accessories that are

deemed necessary for the im-

provement of the product or for

constructional or commercial rea-

sons, at any time and without any

commitment to update this publi-

cation promptly.

WARNINGS

- The installation and use of the

equipment, either partial or to-

tal, is restricted to expressly au-

thorized personnel only.

- It is obligatory to earth the met-

al frame of the equipment.

- Do not start up the WETMIX®if it

is disconnected from the silo/

premixed product feed contai-

ner..

- Read the waming and hazard

notices on the machine careful-

ly.

- It is forbidden to remove the

warning and hazard notices from

the machine.

- It is forbidden to carry out main-

tenance, make repairs, modifi-

cations or take any measures not

strictly necessary for the work

cycle when the equipment is run-

ning.

First of all, disconnect all the

electric power supplies to the

machine.

-It is forbidden to remove the

guards and safety devices trom

the machine.

- It is forbidden to start work

with the guards open, or to

open them during operation.

- Always wear safety gloves while

operating on the machine.

- At the end of the work shift, al-

ways disconnect the machine

from the power supply.

- All electrical and non-electrical

maintenance operations must

conform to CEI Standards 64-8

462.2 463.1 573.3.

Die vorliegende Anleitung “BE-

DIENUNG UND WARTUNG” ist in-

tegrierender Bestandteil der Lie-

ferung und muß dem Bedienungs-

und Wartungspersonal stets zur

Verfügung stehen. Der Bediener,

der Betriebsleiter und das War-

tungspersonal müssen den Inhalt

der vorliegenden Anleitung ken-

nen. Die in dieser Veröffentli-

chung enthaltenen Beschreibun-

gen und Abbildungen sind nicht

verbindlich.

Unter Beibehaltung der wesentli-

chen Eigenschatten der beschrie-

benen Garäte behält sich der

Hersteller das Recht vor, zu jedem

Zeitpunkt und ohne sofortige

Neubearbeitung dieser Veröffent-

lichung eventuelle Änderungen

an Organen, Einzelteilen und

Zubehör anzubringen, die er im

Hinblick auf die Produktverbesse-

rung oder aufgrund konstruktions-

bedingter oder kommerzieller Er-

fordernisse als notwendig erach-

tet.

WARNHINWEISE

- Die wenn auch nur teilweise

Installation und Bedienung der

Ausrüstung durch nicht aus-

drücklich autorisiertes Personal

ist verboten.

- Die Erdung des Metallgehäu-

ses der Ausrüstung ist unbedingt

erforderlich.

- Es ist verboten, den WETMIX®

in Betrieb zu nehmen, wenn er

nicht an den Silo/Behälter an-

geschlossen ist, der das vorge-

mischte Produkt zuführt.

- Die auf dem Gerät angebrach-

ten Warn- und Gefahren-

schilder aufmerksam lesen.

- Das Entfernen der Warn- und

Gefahrenschilder vom Gerät ist

verboten.

- Die Durchführung von War-

tungsarbeiten, Reparaturen.

Änderungen und anderen für

den Arbeitszyklus bei laufen-

dem Gerät nicht unbedingt not-

wendigen Arbeiten ist verboten.

Vor jedem Eingriff ist unbe-

dingt die elektrische Versorgung

des Geräts zu unterbrechen.

-Das Entfernen der auf dem

Gerät angebrachten Schutz-

und Sicherheitsvorrichtungen

ist verboten.

- Arbeitsbeginn mit offenen

Schutzvorrichtungen oder de-

ren Öffnen während des Be-

triebs ist verboten.

- Das Gerät nur mit Schutz-

handschuhen bedienen.

- Bei Betriebsschluß das Gerät

immer von der Stromversor-

gung trennen.

- Jede elektrische und nicht elek-

trische Wartung ist gemäß der

Normen CEI 64-8 462.2 463.1

573.3 durchzuführen.

GENERAL STANDARDS

ALLGEMEINES

GENERAL STANDARDS

NORME GENERALI

El presente manual “Uso y man-

tenimiento” forma parte del equi-

pamiento y debe ser de fácil ac-

ceso al personal encargado de la

conducción y el mantenimiento.

El usuario, el conductor y el en-

cargado del mantenimiento tie-

nen la obligación de conocer el

contenido del presente manual.

Las descripciones y las ilustracio-

nes que contiene la presente pu-

blicación no se consideran vin-

culantes.

Sin variar las características esen-

ciales de las máquinas descritas,

el fabricante se reserva el dere-

cho de efectuar eventuales mo-

dificaciones de los componentes,

los particulares y los accesorios,

cuando lo considere convenien-

te para mejorar el producto o por

exigencias de carácter construc-

tivo o comercial. Podrá hacerlo

en cualquier momento y sin la

obligación de actualizar tempes-

tivamente esta publicación.

NORMAS GENERALES

- Están prohibidos la instalación

y el uso del equipo, incluso en

modo parcial, por parte de per-

sonal no expresamente autori-

zado.

- Es obligatorio conectar a tierra

la carcasa metálica de los equi-

pos.

- Está prohibido poner en servi-

cio WETMIX®si está desconec-

tado del silo/contenedor de ali-

mentación del producto pre-

mezclado.

- Leer con atención las placas de

advertencia y peligro presentes

en la máquina.

- Está prohibido quitar las placas

de advertencia y peligro de la

máquina.

- Está prohibido efectuar el man-

tenimiento, efectuar reparacio-

nes, modificaciones y todo lo

no estrictamente necesario du-

rante el ciclo de trabajo con el

equipo en función.

Antes que nada es obligatorio

desconectar todas las alimen-

taciones eléctricas de la máqui-

na.

- Está prohibido quitar los dispo-

sitivos de seguridad presentes

en la máquina.

-Está prohibido iniciar a traba-

jar con las protecciones abier-

tas o abrirlas durante el traba-

jo.

- Operar en la máquina solo con

guantes de protección.

- Al final de los periodos de tra-

bajo desconectar siempre la má-

quina de la alimentación eléc-

trica.

- Todo trabajo de mantenimien-

to, eléctrico o de otra naturale-

za, debe respetar las normas CEI

64-8 462.2 463.1 573.3.

WETMIX®

V05

10.05

WA.02532 M.6

DESCRIPCIÓN – FUNCIÓN DE USO

BESCHREIBUNG - GEBRAUCHSFUNKTION

DESCRIPTION - USE

DESCRIZIONE - FUNZIONE D’USO

Il WETMIX®V05 è un mescolato-

re continuo orizzontale ad un al-

bero con camera e albero di me-

scolazione interamente rivestitI

con materiale sintetico antiusu-

ra.

Grazie alla sua modularità il WET-

MIX®V05 risulta particolarmente

adatto ad essere trasportato da

una sola persona.

La macchina è stata progettata

per l’impiego nel settore edi-

le esclusivamente per la pro-

duzione di malte ottenute dal-

l’impasto di prodotti premiscelati

e prodotti di finitura tramite l’ali-

mentazione diretta da silo/tra-

moggia non pressurizzato (ca-

duta gravitazionale del prodot-

to).

La granulometria max consenti-

ta del prodotto è di 3 mm.

Queste macchine sono realizza-

te con materiali NON idonei al tra-

sporto di prodotti alimentari.

E’ inoltre vietato metterle in fun-

zione prima che il silo/impianto

nel quale devono essere instal-

late sia dichiarato conforme alle

disposizioni della Direttiva 98/37/

CE, e alle disposizioni nazionali

da attuazione.

In quest’ambito è cura dell’impian-

tista / installatore predisporre ed

installare tutti gli accorgimenti /

protezioni al fine di evitare danni

a cose o persone in caso di rot-

ture e conseguente caduta di

pezzi della macchina (ad es.:

rottura del motore).

The WETMIX®V05 is a continu-

ous single-shaft horizontal mix-

er with the mixer chamber and

shaft completely lined with

wear-resistant synthetic mate-

rial.

Thanks to its modularity, the

WETMIX ®

V05 is found to be

particularly suitable for transport

by a single person.

The machine is designed for use

in the building sector exclu-

sively for the production of

mortars obtained from

premixed products and finishing

products by direct feed from

silo/non-pressurized hopper

(product falls due to gravity).

The maximum permitted product

grain size is 3 mm.

These machines are NOT SUIT-

ABLE for handling food prod-

ucts.

It is also forbidden to start up

the appliance before the silo/

plant it is going to be installed in

have been declared as conform-

ing to the European Directive 98/

37/CE, and provisions for nation-

al implementation standards.

It is the plant designer’s / plant

fitter’s responsability to design

and install all necessary protec-

tion in order to avoid that break-

ing and / or yielding of the equip-

ment or of parts of it might dam-

age people and / or parts of the

plant (e.g. adequate protection

against falling down of the mo-

tor etc.).

WETMIX®V05 ist ein kontinuierli-

cher horizontaler Einwellenmi-

scher mit Mischkammer und

Mischerwelle komplett aus einem

verschleißbeständigen, synthe-

tischen Werkstoff.

Dank der Modulbauweise eignet

sich WETMIX ® V05 besonders

für das Handling durch nur eine

Person.

Das Gerät ist zum Einsatz im

Baugewerbe bestimmt, und

zwar ausschließlich zur Vor-

Ort-Produktion von Mörtel,

hergestellt in Anlagen zur Auf-

bereitung von vorgemischten

Trockenbaustoffen, die fertig ab-

gefüllt in transportablen Silos

oder Druckbehältern auf die Bau-

stelle geliefert und dort durch

den WETMIX®-Mörtelmischer zu

Nassmörtel verarbeitet werden.

Die höchstzulässige Korngröße

des Produkts beträgt 3 mm.

Diese Geräte sind aus Werkstof-

fen gefertigt, die sie für das

Handling von Nahrungsmitteln

UNGEEIGNET machen.

Es ist außerdem nicht zulässig,

das Gerät vor dem Silo/der Anla-

ge in Betrieb zu nehmen, an

welches es angebaut wird, mit

den Vorschriften der Richtlinie

98/37/CE sowie den betreffen-

den nationalen Richtlinien erklärt

wurde.

Es liegt in der Verantwortung

des Anlagenplaners bzw. -auf-

stellers, alle notwendigen

Schutzvorrichtungen vorzuse-

hen, welche es verhindern, daß

durch einen Geräte- oder Teile-

defekt Personen- und/oder

Sachschäden verursacht wer-

den (z.B. geeigneter Schutz ge-

gen das Herunterfallen des Mo-

tors etc.).

WETMIX®V05 es un mezclador

continuo de árbol horizontal con

cámara de mezcla y árbol total-

mente recubiertos con material

sintético antidesgaste.

Gracias a la composición modu-

lar WETMIX ® V05 resulta espe-

cialmente idóneo para ser trans-

portado por una sola persona.

La máquina ha sido diseñada

para su empleo en el sector

de la construcción exclusi-

vamente para la producción

de morteros, obtenidos con el

empaste de productos premez-

clados y productos de acabado,

mediante la alimentación directa

desde silo/tolva no presurizados

(caída por gravedad del produc-

to).

La granulometría máx permitida

del producto es de 3 mm.

Estas máquinas están realizadas

con materiales NO idóneos para

transportar productos alimenti-

cios.

Está prohibido, además, poner-

las en función antes que el silo/

instalación en la cual se instala-

rán se declaren conformes con

las disposiciones de la Directiva

98/37/ CE, y las disposiciones

nacionales en vigor.

En este ámbito el instalador tiene

la obligación de prever e instalar

todos los dispositivos/proteccio-

nes para evitar daños a las co-

sas y/o a las personas en caso

de roturas y las consiguientes

caídas de piezas de la máquina

(por ejemplo: rotura del motor).

10.05

WA.02532 M.7

WETMIX®

V05

LÍMITES DE EMPLEO

EINSATZGRENZEN

LIMITS OF USE

LIMITI DI IMPIEGO

Il mescolatore WETMIX®V05 eser-

cita la propria funzione d’ uso

nel rispetto dei seguenti limiti:

Prodotti utilizzati

- Acqua

- Prodotti premiscelati

Temperature di utilizzo

MASSIMA:80° / MINIMA: 1° C

Pressione acqua di alimen-

tazione mixer

2.5 bar

- Il WETMIX®V05 è stato proget-

tato e realizzato esclusivamen-

te per la destinazione d’uso ri-

portata nel presente manuale.

E’ ASSOLUTAMENTE VIETATO

L’IMPIEGO DI PRODOTTI DI-

VERSI DAQUELLI INDICATI NEL

PRESENTE MANUALE.

-E’ vietato ogni altro tipo di im-

piego e utilizzo per garantire

l’efficienza della macchina e la

sicurezza dell’operatore addet-

to .

-E’ vietato l’impiego e utilizzo del

WETMIX®V05 per usi impropri

e diversi da quelli previsti nel

presente manuale.

-E’ vietata la messa in servizio

del WETMIX®V05 se scollegato

dal silo di alimentazione del pro-

dotto.

- Il WETMIX®V05 deve essere

utilizzato esclusivamente da un

operatore incaricato, profes-

sionalmente idoneo nel rispet-

to della legislazione vigente.

Per prodotti pericolosi, nocivi al

contatto e/o all’inalzione, infiam-

mabili, esplosivi e pericolosi dal

punto di vista batteriologico e/o

virale, l’impiantista e/o l’installa-

tore, dovranno prevedere idonei

dispositivi di sicurezza.

Se non specificato altrimen-

ti tutte le dimensioni sono

in millimetri.

The WETMIX®V05 mixer oper-

ates within the following limits:

Products used

- Water

- Premixed products

Operating temperature

MAX.: 80° / MIN.: 1° C

Mixer water pressure

2.5 bar

- The WETMIX®V05 is designed

and constructed exclusively

for the purposes indicated in

this Manual.

IT IS ABSOLUTELY FORBIDDEN

TO USE PRODUCTS OTHER

THAN THOSE INDICATED IN

THIS MANUAL.

- Avoid all other types of use to

ensure machine efficiency and

operator safety.

- The WETMIX®V05 must not be

employed for purposes other

than those indicated in this

manual.

- Do not use the WETMIX®V05

unless it is connected to the

product supply silo.

- Only a qualified professionally

skilled operator must be al-

lowed to operate the

WETMIX®V05 in compliance

with the applicable legislation.

The plant technician/fitter must

adopt suitable safety measures

when handling harmful products

which are hazardous on con-

tact and/or when inhaled, explo-

sive or harmful from the bacteri-

ological/viral point of view.

Unless otherwise specified,

all dimensions are in mm.

Der Mischer WETMIX®V05 übt

seine Gebrauchfunktion im Rah-

men der folgenden Grenzen aus:

Benutzte Produkte

- Wasser

- Vorgemischte Produkte

Einsatztemperaturen

MAX.:80° / MIN.: 1° C

Wasserdruck für Mischer-

beaufschlagung

2.5 bar

- WETMIX®V05 ist nur für den in

diesem Handbuch genannten

Einsatz entwickelt und kon-

struiert worden.

ES IST STRIKT VERBOTEN,

ANDERE PRODUKTE ZU BENUT-

ZEN, ALS IN DIESEM HAND-

BUCH ANGEGEBEN SIND.

- Jede andere Art von Einsatz

oder Gebrauch ist verboten, um

die Effizienz der Maschine und

die Sicherheit ihres Bedieners

zu gewährleisten.

- Der Einsatz und Gebrauch von

WETMIX®V05 für bestim-

mungswidrige oder von denen

in diesem Handbuch vorgese-

henen Gebräuchen ist verbo-

ten.

- Die Inbetriebnahme von

WETMIX®V05 ist verboten,

wenn das Gerät nicht an den

Silo zur Produktbeschickung

angeschlossen ist.

- WETMIX®V05 darf ausschließ-

lich durch den beauftragten Be-

diener benutzt werden, der

fachlich dazu geeignet ist und

die geltenden gesetzlichen Be-

stimmungen beachtet.

Für gefährliche, beim Berühren

und/oder Einatmen schädliche,

brennbare, explosive oder unter

bakteriologischen und/oder viro-

logischen Gesichtspunkten ge-

fährliche Produkte müssen der

Anlagenbauer bzw. Installateur

geeignete Sicherheitsvorrichtun-

gen vorsehen.

Wenn nicht anders angege-

ben, verstehen sich alle Ab-

messungen in Millimetern.

El mezclador WETMIX®V05 cum-

ple con su función de uso en el

respeto de los siguientes límites:

Productos utilizados

- Agua

- Productos premezclados

Temperaturas de utilización

MÁXIMA:80° / MíNIMA: 1° C

Presión agua de alimenta-

ción mezclador

2.5 bar

- El WETMIX®V05 ha sido dise-

ñado y realizado exclusiva-

mente para la destinación de

uso expuesta en el presente

manual.

ESTÁ TERMINANTEMENTE

PROHIBIDO EMPLEAR PRO-

DUCTOS DISTINTOS DE LOS

INDICADOS EN EL PRESENTE

MANUAL.

- Está prohibido todo otro tipo

de empleo y utilización para

garantizar la eficiencia de la má-

quina y la seguridad del opera-

dor.

- Está prohibido el empleo y la

utilización del WETMIX®V05

para usos indebidos y distin-

tos de los previstos en el pre-

sente manual.

- Está prohibido poner en ser-

vicio WETMIX®si está desco-

nectado del silo de alimentación

del producto.

- El WETMIX®V05 debe ser em-

pleado exclusivamente por un

operador encargado, profesio-

nalmente idóneo y que opere

de conformidad con la legisla-

ción vigente.

Para productos peligrosos, no-

civos por contacto y/o inhala-

ción, inflamables, explosivos y

peligrosos desde el punto de vis-

ta bacteriológico y/o viral, el téc-

nico y/o el instalador, deberán

prever dispositivos de seguri-

dad.

Si no se indica lo contrario

todas las dimensiones son

en milímetros.

WETMIX®

V05

10.05

WA.02532 M.8

AVVERTENZE

Il costruttore si riterrà sollevato

da qualsiasi responsabilità ine-

rente la sicurezza delle perso-

ne, delle cose e di funzionamen-

to qualora le operazioni di carico

e scarico da autocarro, traspor-

to, posizionamento in cantiere,

utilizzo, riparazioni, manutenzio-

ni, ecc. non siano eseguite con-

formemente alle avvertenze de-

scritte nel presente manuale.

Analogamente il costruttore non

si riterrà in alcun modo respon-

sabile qualora il filtro venga uti-

lizzato:

- impropriamente;

- da personale non autorizzato

e/o non sufficientemente adde-

strato;

- con modifiche rispetto alla con-

figurazione originale;

- con inserimento di parti di ri-

cambio non originali;

- non conformemente alla nor-

mativa e legislazione attual-

mente vigente;

- non conformemente a quanto

raccomandato nel presente

manuale o sulle targhette di av-

vertenza e pericolo applicata

sulla macchina.

Per l’utente è fatto obbligo di ve-

rificare con la massima attenzio-

ne, prima di eseguire qualsiasi

operazione, che la zona di lavo-

ro sia libera da ostacoli, perso-

ne, macchine potenziali fonti di

pericolo.

Le operazioni di sollevamento,

trasporto, installazione in cantie-

re, la messa in funzione, le veri-

fiche di stabilità e funzionamen-

to, le manutenzioni ordinarie e

straordinarie,ecc., devono esse-

re svolte da personale qualifica-

to ed autorizzato, il quale deve

operare secondo le indicazioni

riportate nel presente manuale e

nel rispetto delle vigenti norme di

sicurezza.

All’atto del posizionamento in

cantiere la macchina deve es-

sere collegato elettricamente a

terra.

- É vietato manutenzionare, ese-

guire riparazioni o modifiche

con la macchina in funzione.

- Prima di ogni operazione è ob-

bligatorio scollegare tutte le ali-

mentazioni elettriche della mac-

china.

- É vietato rimuovere le protezio-

ni e le sicurezze presenti sulla

macchina.

- Prima dell’ avviamento assicu-

rarsi che tutte le protezioni si-

ano correttamente installate.

WARNINGS

The manufacturer shall be re-

lieved of all responsibility con-

cerning the safety of persons

and objects and operations if the

truck loading and unloading op-

erations, transport, positioning at

the worksite, use, repairs, main-

tenance are not carried out in

conformity with the instructions

in this manual.

Similarly the manufacturer shall

not be responsible if the filter is

used:

- improperly;

- by unauthorized and/or un-

skilled personnel;

- with modifications to the origi-

nal configuration;

- with spare parts that are not

original;

- in a manner non conforming to

existing standards and legisla

tion;

- non conforming to the recom

mendations in this manual or on

the warning and hazard notic-

es on the machine.

The user is obliged to carefully

check that the work area is clear

of obstacles, persons, and ma-

chines with potential risk, before

carrying out any operation.

Lifting, transport, installation at

the worksite, set-up, checking

stability and operations, routine

and extraordinary maintenance,

etc. must be carried out by qual-

ified authorized personnel ac-

cording to the instructions in this

manual and in compliance with

the existing safety regulations.

When positioning the machine at

the worksite, the filter must be

earthed.

- It is forbidden to carry out main-

tenance, repairs or modifica-

tions with the machine in oper-

ation.

- For every operation, it is com-

pulsory to disconnect all the

electric power supplies to the

machine.

- It is forbidden to remove the

guards and safeties present on

the machine.

- Before startup, make sure all

the guards are installed cor-

rectly.

HINWEISE

Der Hersteller betrachtet sich

jeglicher Haftung hinsichtlich der

Sicherheit von Personen, Sa-

chen und Betrieb enthoben, falls

das Auf- und Abladen vom Lkw,

Transport, Aufstellung auf der

Baustelle, Gebrauch, Reparatu-

ren, Wartung etc. nicht gemäß

der in diesem Handbuch be-

schriebenen Hinweise ausge-

führt werden.

Gleichermaßen betrachtet der

Hersteller sich in keinerlei Wei-

se verantwortlich, falls der Fil-

ter wie folgt benutzt wird:

- bestimmungswidrig;

- durch Personal, das nicht be-

fugt und/oder ausreichend an-

gewiesen ist;

- mit Änderungen im Bezug zur

ursprünglichen Konfiguration;

- mit Einbau von Ersatzteilen, die

keine Originale sind;

- nicht entsprechend der augen-

blicklich geltenden Normen und

Gesetze;

- nicht entsprechend der Emp-

fehlungen dieses Hand buchs

oder der Hinweis- und Warn-

schilder, die auf der Ma schine

angebracht sind.

Der Anwender ist dazu ver-

pflichtet, vor der Ausführung ir-

gendeines Vorgangs sehr auf-

merksam zu prüfen, dass der

Arbeitsbereich frei von Hinder-

nissen, Personen und Maschi-

nen ist, die eine mögliche Ge-

fahrenquelle darstellen.

Heben, Transport, Installation auf

der Baustelle, Inbetriebnahme,

Standsicherheits- und Funktion

stests, regelmäßige und außer-

or dentliche Wartung etc. müs-

sen durch qualifiziertes und be-

fugtes Personal vorgenommen

werden, das gemäß der Anwei-

sungen, die in diesem Handbuch

stehen, und unter Beachtung der

geltenden Sicherheitsbestim

mungen vorzugehen hat.

Bei der Positionierung der Ma-

schine auf der Baustelle muss

er geerdet werden.

- Es ist verboten, die laufende

Maschine zu warten, zu repa-

rieren oder zu ändern.

- Vor jedem Eingriff ist es unbe-

dingt erforderlich, alle elektri-

schen Verbindungen der Ma-

schine abzuklemmen.

- Es ist verboten, die Schutz-

und Sicherheitseinrichtungen,

die auf der Maschine vorhan-

den sind, zu entfernen.

- Vor der Inbetriebnahme si-

cherstellen, dass alle Schutz-

vorrichtungen korrekt installiert

sind.

WARNING

HINWEISE

WARNING

AVVERTENZE

ADVERTENCIAS

El fabricante estará exento de

toda responsabilidad respecto a

la seguridad del personal, de las

cosas y del funcionamiento, en

el caso en que las operaciones

de carga y descarga del camión,

transporte, posicionamiento en

obra, utilización, reparaciones,

mantenimiento, etc., se efectúen

teniendo en cuenta las adver-

tencias presentes en este ma-

nual.

Análogamente le fabricante no

será considerado responsable

si el filtro se emplea:

- indebidamente;

- por personal no autorizado y/o

capacitado insuficientemente;

- con modificaciones con res-

pecto a su configuración origi-

nal;

- si se han utilizado repuestos

no originales;

- en modo no conforme con la

normativa y la legislación vi-

gente;

- en modo no conforme a lo indi-

cado en este manual o en las

placas de advertencia y peli-

gro aplicadas en la máquina.

Para el usuario es obligatorio

verificar con máxima atención,

antes de efectuar cualquier tipo

de operación, que la zona de tra-

bajo se encuentre libre de obs-

táculos, personas, máquinas y

potenciales fuentes de peligro.

Las operaciones de elevación,

transporte, instalación en obra,

puesta en función, los controles

de estabilidad y funcionamiento,

el mantenimiento de rutina y ex-

traordinario, etc., deben estar a

cargo de personal calificado y

autorizado, el cual deberá ope-

rar de conformidad con las indi-

caciones dadas en este manual

y respetando las vigentes nor-

mas de seguridad.

En el momento del posicionamien-

to en obra la máquina debe estar

conectada eléctricamente a tie-

rra.

- Está prohibido efectuar traba-

jos de mantenimiento, repara-

ciones o modificaciones con la

máquina en funcionamiento.

- Antes de toda operación es

obligatorio desconectar todas

las alimentaciones eléctricas

de la máquina.

- Está prohibido quitar las pro-

tecciones y dispositivos de se-

guridad presentes en la máqui-

na.

- Antes del arranque cerciorar-

se que todas los dispositivos

de protección estén correcta-

mente instalados.

10.05

WA.02532 M.9

WETMIX®

V05

La WAM®Spa riconosce un peri-

odo di 12 mesi di garanzia sui

prodotti di propria costruzione. Il

periodo decorre dalla data della

bolla di consegna.

La garanzia non è applicabile a

seguito di rotture e/o difetti cau-

sati da errata installazione o uti-

lizzo, oppure da manutenzioni

non corrette o modifiche appor-

tate senza autorizzazione del

costruttore.

La garanzia non si estende alle

parti che si logorano in seguito

al normale uso e alle parti elettri-

che.

A miglior precisazione la garan-

zia decade nei casi in cui il filtro:

- sia stato manomesso o modifi-

cato,

- sia stato utilizzato non corret-

tamente,

- sia stato utilizzato non rispet-

tando i limiti indicati nel presen-

te manuale e/o sia stato sotto-

posto ad eccessive sollecita-

zioni meccaniche,

- non sia stato sottoposto alle

necessarie manutenzioni o

queste siano state eseguite

solo in parte e/o non corretta-

mente,

- abbia subito danni per incuria

durante il trasporto, l’installa-

zione e l’utilizzo,

- siano state inserite parti di ri-

cambio non originali.

Al ricevimento del prodotto, il

destinatario deve verificare che

lo stesso non presenti difetti o

danni derivanti dal trasporto e/o

incompletezza della fornitura.

Eventuali difetti, danni o incom-

pletezza vanno immediatamente

segnalati al costruttore median-

te comunicazione scritta e con-

trofirmata dal vettore.

CONDICIONES DE GARANTÍA

GARANTIEBEDINGUNGEN

WARRANTY CONDITIONS

CONDIZIONI DI GARANZIA

WAM®S.p.A. provides a 12-

month warranty on their pro-

ducts. This period starts from the

date of the consignment note.

The warranty is not applicable

for breakage and/or defects

caused by incorrect installation

or use, or incorrect maintenan-

ce, or modifications not authori-

zed by the Manufacturer.

The warranty does not extend

to parts that wear out following

normal use and electrical com-

ponents.

The warranty elapses if the fil-

ter:

- has been tampered with or mo-

dified,

- has not been used correctly,

- has been used without res-

pecting the limits indicated in

this manual and/or has been

subjected to excessive mecha

nical stress,

- has not been subjected to the

necessary maintenance or the-

se operations have been car-

ried out partly and/or incorrect-

ly,

- has been damaged due to ca-

relessness during transport,

installation and use,

- has been fitted with spare

parts that are not original.

On receiving the product, the

user must check these for de-

fects deriving from transport

and/or incomplete supply.

Defects, damage or incom plete-

ness of the supply must be im-

mediately communicated to the

Manufacturer in writing and

countersigned by the haulage

transporter.

WAM®S.p.A. gewährt auf ihre

Erzeugnisse eine Garantie von

12 Monaten. Die Garantiezeit

beginnt mit dem Datum des Lie-

ferscheins.

Die Garantie ist nicht anwend-

bar, wenn es sich um Schäden

und/oder Defekte handelt, die

auf falschem Einbau oder Ge-

brauch, nicht korrekter Wartung

oder Änderungen beruhen, die

ohne die Genehmigung des Her-

stellers ausgeführt wurden.

Die Garantie deckt keine Teile ab,

die infolge des normalen Ge-

brauchs verschleißen, und auch

keine elektrischen Teile.

Genauer geagt verfällt die Ga-

rantie in folgenden Fällen:

- Das Filter wurde manipuliert

oder abgeändert;

- wurde nicht angewandt;

- bei seinem Gebrauch wurden

die in diesem Handbuch ge-

nannten Einsatzbeschränkun-

gen nicht beachtet und/oder es

wurde zu starken mechani-

schen Bela-stun gen ausge-

setzt;

- er wurde nicht der erforder-

lichen Wartung unterzogen

oder diese wurde nur teilweise

und/oder nicht korrekt ausge-

führt;

- es wurde beschädigt, weil

Transport, Einbau oder Ge-

brauch ohne die erforderliche

Sorgfalt vorgenommen wur-

den;

- es wurden keine Original-Er-

satzteile verwendet.

Beim Empfang der Ware hat der

Empfänger sicherzustellen,

dass die Ware keine durch den

Transport verursachten Schä-

den oder Defekte aufweist, und/

oder dass der Lieferumfang voll-

stän-dig ist.

Etwaige Defekte, Schäden oder

Fehlmengen sind mittels schrift-

licher und vom Frachtführer ge-

gengezeichneter Mitteilung

sofort dem Hersteller zu melden.

La firma WAM®Spa reconoce un

período de 12 meses de garan-

tía para sus productos.

El período se cuenta desde la

fecha del boletín de expedición.

La garantía no tiene validez en

caso de roturas y/o defectos

causados por errónea instala-

ción o utilización, o bien por un

mantenimiento incorrecto o mo-

dificaciones efectuadas sin au-

torización del fabricante.

La garantía no cubre las partes

sujetas a desgaste por un uso

normal ni las partes eléctricas.

En particular la garantía perderá

validez si el filtro:

- ha sido adulterado o modifica-

do,

- ha sido utilizado en modo inco-

rrecto,

- ha sido utilizado sin respetar

los límites indicados en el pre-

sente manual y/o ha sido so-

metido a excesivos esfuerzos

mecánicos,

- no ha recibido el necesario

mantenimiento o el mismo se ha

efectuado de modo parcial y/o

incorrecto,

- si ha sufrido daños por des-

cuidos durante el transporte,

la instalación y la utilización,

- se han utilizado repuestos no

originales.

Al recibir el producto, el destina-

tario debe controlar que el mis-

mo no presente defectos ni da-

ños debidos al transporte, ni que

el suministro resulte incompleto.

Eventuales defectos, daños o

falta de componentes deben ser

señalados inmediatamente al fa-

bricante mediante comunicación

escrita, firmada por el transpor-

tista.

WETMIX®

V05

10.05

WA.02532 M.10

* Embalaje comprendido pero sin tablero de control

Verpackung inbegriffen, jedoch ohne Steuerung

Including packing but without control panel

Imballo compreso ma senza pannello di controllo

TRANSPORTE, PESO Y EMBALAJE

TRANSPORT, VERPACKUNG UND GEWICHTE

TRANSPORT, WEIGHTS AND PACKING

TRASPORTO, PESO E IMBALLO

TRANSPORT - HANDLING

WEIGHT - PACKAGING

UNLOADING AND HANDLING

On delivery, prior to unloading

check that nature and quantity

of the goods comply with the

acknowledgement of order.

If any parts have been damaged

during transport, immediately

state your claim in writing in the

space provided on the con-sign-

ment note (way bill).

The driver is obliged to accept

such a claim and to leave a copy

behind. If you received the goods

carriage paid send your claim di-

rectly to the supplier or to your

shipping agent. If you fail to state

your claim immediately on receipt

of the goods acceptance may

be denied.

Avoid damaging the parts during

the unloading and handling op-

erations; the mixer must be lifted

using the eyebolts or using

straps tied around the tubular

trough.

DO NOT PUSH OR DRAG THE

MIXER!

The components are mechani-

cal parts that have to be han-

dled with care.

WEIGHT - PACKAGING

TRANSPORT - HANDLING

GEWICHT - VERPACKUNG

ABLADEN UND HANDLING

Beim Warenempfang prüfen, ob

Typen und Mengen mit den Da-

ten der Auftragsbestätigung

übereinstimmen.

Etwaige Schäden sind sofort

schriftlich in der dafür vorgese-

henen Rubrik im Frachtbrief zu

vermerken.

Der Fahrer ist verpflichtet, Re-

klamationen entgegen zu zuneh-

men und dem Warenempfänger

eine Kopie des Frachtbriefs aus-

zuhändigen. Wenn die Ware frei

Haus geliefert wurde, die Rekla-

mation an den Lieferanten sen-

den. Ist der Kunde selbst Fracht-

zahler, direkt an den Spediteur.

Ein Entschädigungsanspruch

besteht nur dann, wenn die Re-

klamation in o.g. Weise erfolgte.

Beim Abladen und beim Handling

der Ware jede Art der Beschädi-

gung vermeiden. Zum Anheben

des Mischers ausschließlich die

Transportösen oder einen um

das Rohr geschlungenen Gurt

benutzen. DEN MISCHER WEDER

ÜBER DEN BODEN SCHIEBEN

NOCH SCHLEIFEN.

Es handelt sich um Maschinen-

teile, die mit Vorsicht zu behan-

deln sind.

GEWICHT - VERPACKUNG

TRASPORTO - RICEVIMENTO

PESO - IMBALLO

SCARICO E MOVIMENTAZIONE

Al ricevimento della merce con-

trollare se la tipologia e la quanti-

tà corrispondono con i dati della

conferma d'ordine.

Eventuali danni devono essere

fatti presenti immediatamente per

iscritto nell'apposito spazio della

lettera di vettura.

L'autista è obbligato ad accettare

un tale reclamo e lasciarne una

copia a Voi. Se la fornitura fosse

franco destino inviate il Vs. re-

clamo a noi, altrimenti direttamen-

te allo spedizioniere. Il risarcimen-

to avviene soltanto se avete fat-

to presente il danno all’atto del

ricevimento.

Evitate ogni tipo di danneggiamen-

to durante lo scarico utilizzando

delle attrezzature apposite fissa-

te sui golfari saldati lungo il cor-

po.

NÉ SPINGERE NÉ TRASCINARE

LE MACCHINE.

Tenete conto che si tratta di ma-

teriale meccanico che deve es-

sere movimentato con cura.

PESO - IMBALLO

Code Descripción - Benennung - Description - Descrizione Q.ty A B C kg

IM 60 Wood packaging for WETMIX

V05

Ich verpacke im Holz für WETM IX

V05

Wood packaging for WETMIX

V05

Imballo in legno per WETMIX

V05

1 400 2300 500 20

IM 61 2 800 2300 500 30

IM 62 3-4 800 2300 1000 40

IM 63 5-6 800 2300 1500 50

TRANSPORTE – RECEPCIÓN

PESO - EMBALAJE

DESCARGA Y MANIPULACIÓN

Al recibir la mercancía controlar

si la tipología y la cantidad co-

rresponden a los datos de la

confirmación del pedido.

Eventuales daños deben ser

comunicados inmediatamente

por escrito en el respectivo es-

pacio de la carta de porte.

El transportista tiene la obliga-

ción de aceptar el reclamo y de-

jarles una copia.

Si el suministro es franco domi-

cilio del comprador, envíe el re-

clamo al fabricante, de lo con-

trario entréguelo al transportis-

ta. Eventuales resarcimientos se

pagarán solo si ha sido comuni-

cado el daño en el momento de

la recepción.

Evitar todo tipo de daños duran-

te la descarga utilizando equi-

pos apropiados fijados en las

argollas de levantamiento solda-

das a lo largo del cuerpo.

NO EMPUJAR NI ARRASTRAR

LAS MÁQUINAS.

Recordarse que se trata de ma-

terial mecánico que exige una

cuidadosa manipulación.

PESO - EMBALAJE

10.05

WA.02532 M.11

WETMIX®

V05

1) FERMO MACCHINA PRO-

LUNGATO DOPO IL MON-

TAGGIO

- Prima della messa in servizio

mettere in sicurezza la macchi-

- Prima della messa in servizio

della macchina controllare l’in-

tegrità dell’impianto elettrico,

idraulico, e di tutte le parti per

le quali un prolungato arresto

potrebbe compromettere la

funzionalità.

2)POSSIBILE REIMPIEGO

DOPO PERIODO DI INATTIVI-

TA’

- Durante il fermo macchina evi-

tare ambienti umidi e salmastri.

- Sistemare l’attrezzatura su pe-

dane di legno e locarle al ripa-

ro dalle intemperie.

- Prima della messa in servizio

mettere in sicurezza la macchi-

- Prima della messa in servizio

della macchina controllare l’in-

tegrità dell’impianto elettrico,

idraulico, e delle parti per le quali

un prolungato arresto potreb-

be compromettere la funziona-

lità.

- Prima della messa in servizio

rimuovere il rotore e, se neces-

sario, pulire bene l’interno del-

la macchina avendo cura di

asciugare bene tutte le parti

(vedi sezione dedicata alla Ma-

nutenzione).

ALMACENAJE DE LA MÁQUINA

LAGERHALTUNG DER MASCHINE

STORAGE OF THE MACHINE

IMMAGAZZINAGGIO DELLA MACCHINA

1)PROLONGED MACHINE

SHUTDOWNS AFTER AS-

SEMBLY

- Before starting up the machine,

set it in safety status.

- Before starting up the machine,

check the condition of the elec-

tric and hydraulic system and

all parts for which long shut-

downs may affect working.

2) POSSIBLE REUSE AFTER PE-

RIODS OF INACTIVITY

- During machine halts, avoid

damp, salty environments

- Place the equipment on wood-

en platforms and store it pro-

tected from unfavourable

weather conditions.

- Set the machine in safety sta-

tus before starting it up.

- Before starting up the machine,

check the condition of the elec-

tric and hydraulic systems and

all parts for which long shut-

downs may affect working.

- Before start up, remove the

rotor and clean the inside of

the machine, if necessary,

making sure all the parts are

dried carefully (see the sec-

tion concerning Maintenance).

1) LÄNGERE BETRIEBSRUHE

NACH DEM EINBAU

- Vor der Inbetriebnahme ist das

Gerät in einen sicheren Zu-

stand zu bringen.

- Vor der Inbetriebnahme des

Geräts die elektrische und hy-

draulische Anlage und alle Tei-

le, deren Funktionstüchtigkeit

die bei einem längeren Still-

stand in Frage gestellt werden

könnte, prüfen.

2) MÖGLICHE WIEDERVER-

WENDUNG NACH EINEM LÄN-

GEREN STILLSTAND

- Während des Stillstands des

Gerätes Räume mit feuchter

und salzhaltiger Luft vermei-

den.

- Das Gerät auf eine Holzpalette

setzen und vor Witterung

schüt-zen.

- Vor der Inbetriebnahme ist das

Gerät in einen sicheren Zu-

stand zu bringen.

- Vor der Inbetriebnahme des

Gerätes die elektrische und

hydraulische Anlage und alle

Teile, deren Funktionstüchtig-

keit die bei einem längeren Still-

stand in Frage gestellt werden

könnte, prüfen.

- Vor der Inbetriebnahme die

Mischerwelle ausbauen und

bei Bedarf das Geräteinnere

gründlich reinigen , wobei dar-

auf zu achten ist, dass alle Tei-

le gut getrocknet werden (sie-

he Kapitel Wartung).

1) PARADA MÁQUINA PRO-

LONGADA DESPUÉS DEL MON-

TAJE

- Antes de la puesta en servicio

poner en seguridad la máquina

- Antes de la puesta en servicio

de la máquina controlar la inte-

gridad de la instalación eléctri-

ca, hidráulica y de todas las

piezas que luego de una para-

da prolongada podrían presen-

tar problemas de funciona-

miento.

2) POSIBLE REUTILIZACIÓN

DESPUÉS DE PERÍODO DE IN-

ACTIVIDAD

- Durante la parada máquina evi-

tar ambientes con presencia de

humedad y salinidad.

- Colocar el equipo sobre plata-

formas de madera y protegido

de la intemperie.

- Antes de la puesta en servicio

poner en seguridad la máqui-

na.

- Antes de la puesta en servicio

de la máquina controlar la inte-

gridad de la instalación eléctri-

ca, hidráulica y de todas las

piezas que luego de una para-

da prolongada podrían presen-

tar problemas de funciona-

miento.

- Antes de poner en servicio qui-

tar el rotor y, si es necesario,

limpiar bien el interior de la má-

quina y con cuidado secar bien

todas sus partes (véase sec-

ción dedicada a Mantenimien-

to).

WETMIX®

V05

10.05

WA.02532 M.12

INSTALACIÓN Y MONTAJE

INSTALLATION UND MONTAGE

INSTALLATION AND ASSEMBLY

INSTALLAZIONE E MONTAGGIO

INSTALLATION

PREPARATION

Unpack the mixer.

During each phase of the in-

stallation always handle the mixer

using appropriate hoisting equip-

ment fixed on the welded lifting

eyes on the pipe.

During every phase of the instal-

lation, the machine must be se-

cured by means of lifting equip-

ment fixed to the eyebolts pro-

vided on the outside tube.

ELECTRICAL

CONNECTIONS

The connections with the

mains must be carried out

by an electrician.

BEFORE ANY ACTION, DISCON-

NECT FROM MAINS SUPPLY.

Before connection, ensure

that plate and voltage sup-

ply match.

Pay attention to safety regu-

lations.

GENERAL PRECAUTIONS:

NEVER PUT YOUR HANDS INTO

A RUNNING MIXER!

NEVER OPEN AN INSPECTION

HATCH BEFORE HAVING DIS-

CONNECTED THE MIXER FROM

MAINS SUPPLY.

EINBAU

VORBEREITUNG

Den Mischer auspacken.

Während desrEinbaus und bei

allen Wartungsarbeiten aus-

schließlich zugelassenes Hebe-

zeug benutzen.

Das Gerät muss in jeder Einbau-

phase durch Hebezeug gesi-

chert werden, die an den Kran-

ösen am Außenrohr befestigt

werden.

ELEKTRISCHE

ANSCHLÜSSE

Der elektrische Anschluß

des Elektromotors ans Netz

sowie alle Arbeiten am Klem-

menkasten des Motors dür-

fen nur vom Elektriker

durchgeführt werden.

VOR DER DURCHFÜHRUNG

VON ELEKTROARBEITEN IN JE-

DEM FALL DIE STROMZUFUHR

UNTERBRECHEN!

Vor dem elektrischen An-

schluß sicherstellen, daß die

Netzcharaktersistiken mit

den Angaben auf dem Mo-

tor-Typenschild überein-

stimmen.

Bei allen Elektroarbeiten die Vor-

schriften im Hinblick auf die Ar-

beitssicherheit beachten!

ALLGEMEINE VORSICHTS-

MASSNAHMEN:

NIEMALS IN DAS LAUFENDE

GERÄT GREIFEN! NIEMALS DIE

INSPEKTIONSKLAPPEN (SO-

FERN VORHANDEN) ÖFFNEN,

BEVOR DIE STROMZUFUHR

UNTERBROCHEN WURDE!

INSTALLAZIONE

PREPARAZIONE

Togliere l’imballo dal mescolatore.

Durante l’installazione e tutti i la-

vori di manutenzione utilizzare

soltanto attrezzi di sollevamento

omologati.

In ogni fase dell’installazione la

macchina deve essere assicu-

rata mediante attrezzi di solleva-

mento fissati agli appositi golfari

sul tubo esterno.

COLLEGAMENTI

ELETTRICI

Il collegamento tra motore

macchina e rete elettrica e in

ogni caso qualsiasi lavoro

sulla scatola morsettiera del

motore devono essere ese-

guiti da personale specializ-

zato.

PRIMA Dl QUALSIASI OPERA-

ZIONE STACCARE L’ALIMEN-

TAZIONE DI CORRENTE !

Prima del collegamento as-

sicurarsi che il voltaggio di

rete coincida con quello in-

dicato sulla targhetta del

motore.

Fare sempre attenzione alle nor-

me di sicurezza.

PRECAUZIONI GENERALI:

MAI METTERE LE MANI

ALL’INTERNO DELLA MACCHI-

NA MENTRE È IN FUNZIONE !

MAI APRIRE GLI EVENTUALI

BOCCAPORTI PRIMA DI AVE-

RE TOLTO LA CORRENTE.

INSTALACIÓN

PREPARACIÓN

Quitar el embalaje del mezcla-

dor.

Durante la instalación y todos los

trabajos de mantenimiento utili-

zar sólo equipos de elevación

homologados.

En cada fase de la instalación la

máquina debe estar sujetada por

equipos de elevación fijados en

las argollas presentes en el tubo

externo.

CONEXIONES ELÉCTRICAS

La conexión entre motor má-

quina y red eléctrica y todo

trabajo en la caja de bornes

del motor deben encomen-

darse a personal especiali-

zado.

¡ANTES DE CUALQUIER TRA-

BAJO DESCONECTAR LA ALI-

MENTACIÓN DE CORRIENTE!

Antes de la conexión cercio-

rarse que el voltaje de red

coincida con el indicado en

la placa del motor.

Respetar siempre las normas de

seguridad.

PRECAUCIONES GENERALES:

¡NUNCA INTRODUCIR LAS MA-

NOS EN EL INTERIOR DE LA

MÁQUINA CUANDO ESTÁ EN

FUNCIÓN!

NUNCA ABRIR LOS REGIS-

TROS ANTES DE QUITAR LA

CORRIENTE.

10.05

WA.02532 M.13

WETMIX®

V05

CONTROL PANEL - INSTALLATION AND ASSEMBLY

INSTALLATION UND MONTAGE DER SCHALTTAFEL

CONTROL PANEL - INSTALLATION AND ASSEMBLY

INSTALLAZIONE E MONTAGGIO PANNELLO DI CONTROLLO

COLLEGAMENTI ELETTRICI

Se il miscelatore e fornito unita-

mento al pannello di controllo è

prevista la seguente configura-

zione:

MEZCLADOR / MISCHER / MIXER / MIXER

(cable de conexión incluido con el mezclador)

(Kabel im Lieferumfang inbegriffen)

(cable supplied)

(cavo di collegamento compreso nel mixer)

VIBRADOR / RÜTTLER / VIBRATOR / VIBRATORE

(excluidos cable y enchufe para conexión en el cuadro)

(Kabel und Stecker für Steuerung nicht inbegriffen)

(Cable and plug for panel excluded)

(esclusi cavo e spina per attacco al quadro)

BOMBA / PUMPE / PUMP / POMPA (option)

(cuando está prevista incluye cable de conexión)

(sofern vorgesehen, mit Verbindungskabel)

(if supplied, c/w connecting cable)

(quando prevista è fornita di cavo di collegamento)

CONEXIÓN HÍDRICA CUADRO/MIXER (opcional)

(incluido en el suministro que comprende cuadro con conexión al silo o al borde

máquina)

WASSERLEITUNG STEUERUNG - MISCHER (Option)

(in Steuerung inbegriffen inkl. Silo- oder Mischerhalterung)

WATER CONNECTION PANEL TO MIXER (option)

(included in panel supply c/w silo or mixer mount)

COLLEGAMENTO IDRICO QUADRO/MIXER (optional)

(compreso nel caso di fornitura quadro con attacco al silo o a bordo macchina)

TABLERO DE CONTROL

STEUERUNG

CONTROL PANEL

PANNELLO DI CONTROLLO

ELETTRICAL CONNECTIONS

If the mixer is supplied c/w the

control panel, the following con-

figuration is provided:

ELEKTRISCHE ANSCHLÜSSE

Sofern das Mischgerät komplett

mit Steuerung geliefert wird, ist

folgende Konfiguration vorgese-

hen:

ATENCIÓN - ACHTUNG - ATTENTION - ATTENZIONE

LOS COMPONENTES ESTÁN GARANTIZADOS PARA TRABAJAR A PRESIONES NO SUPERIORES A LOS 6 BAR. TODO DAÑO CAUSADO POR PRESIONES SUPERIORES A LOS

6 BAR SERÁ RESPONSABILIDAD DEL USUARIO.

DIE KOMPONENTEN SIND GARANTIERT, UM BEI DRÜCKEN VON NICHT MEHR ALS 6 BAR ZU ARBEITEN. JEDER SCHADEN; DER DURCH DRÜCKE ÜBER 6 BAR

VERURSACHT WIRD, GEHT ZU LASTEN DES ANWENDERS.

THE COMPONENTS ARE GUARANTEED TO WORK AT PRESSURES NOT HIGHER THAN 6 BAR. DAMAGE CAUSED BY PRESSURES EXCEEDING 6 BAR

IS THE RESPONSIBILITY OF THE USER.

ICOMPONENTI SONO GARANTITI PER LAVORARE A PRESSIONI NON SUPERIORI A 6 BAR. OGNI DANNO CAUSATO DA PRESSIONI SUPERIORI A 6 BAR

E’ A CARICO DELL’UTENTE.

Línea alimentación cuadro eléc-

trico (no presente en el suminis-

tro, para ver las conexiones con-

sultar el catálogo de los cuadros

electrohidráulicos WMPC).

Electric panel power supply line

(excluded from the supply; for

connections, refer to the WMPC

electro-hydraulic panels catalo-

gue)

Leitung zur Stromversorgung der

Steuerung (gehört nicht zum Lie-

ferumfang; bzgl. Anschlüsse

siehe Katalog der Wassersteue-

rung WMPC)

Linea alimentazione quadro elet-

trico (esclusa dalla fornitura, per

collegamenti consultare il catalo-

go dei quadri elettroidraulici

WMPC)

CONEXIONES ELÉCTRICAS

Si se ha suministrado el mezcla-

dor junto con el tablero de con-

trol está prevista la siguiente

configuración:

WETMIX®

V05

10.05

WA.02532 M.14

Il quadro elettroidraulico, se richiesto,

viene fornito separato dal miscelato-

re; per i relativi collegamenti si dovrà

procedere nel seguente modo:

1) Aprire la morsettiera motore mixer

e allacciare con appositi capi cor-

da il cavo di alimentazione mixer .

Tale cavo dovrà essere provvisto

dall’altro capo di una spina 3P+T

CEE 16A IP65 che andrà connes-

so all’apposita presa siglata

“MIXER” sul quadro.

2) Procedere allo stesso modo per

collegare il vibratore del silo.

N.B: (cavo non compreso)

3) Effettuare il collegamento idrico

QUADRO/MIXER utilizzando un

tubo apposito rinforzato e spirala-

to Ø 20mm, interno....., fissando-

lo all’estremità del MIXER con fa-

scetta e raccordo dello stesso, e

nel lato del quadro con raccordo

tipo “QUICK RELEASE”.

4) Allacciare la presa di alimentazio-

ne 3P+T CEE 16A all’apposita spi-

na del quadro elettrico dopo esser-

si assicurati che l’interruttore ge-

nerale del quadro elettrico sia in

posizione “0”.

NOTA

Per ulteriori informazioni relative

ai collegamenti elettrici e idraulici

del quadro idrico, fare riferimento

al catalogo WMPC disponibile in

internet all’indirizzo

www.wamgroup.com

AVVERTENZE

- Tutti i collegamenti alla rete di ali-

mentazione devono essere esegui-

ti secondo le norme di sicurezza vi-

genti.

- Il collegamento alla rete deve es-

sere eseguito da personale specia-

lizzato.

- Prima dell’avviamento assicurarsi

del perfetto collegamento a terra di

tutte le macchine verificandone l’ef-

ficienza.

- Controllare che tensione e frequen-

za di alimentazione corrispondano

ai valori di targa dei motori.

- Prevedere delle protezioni di so-

vraccarico, verificando che i valori

della corrente di taratura del termi-

co o magnetotermico non superino

quelli di targa.

IMPORTANTE

Se il cliente provvede direttamente alla

fornitura del sistema elettrico di ge-

stione si raccomanda di produrlo se-

guendo gli schemi elettrici riportati di

seguito.

Il Costruttore non si assume alcuna

responsabilità per cambiamenti o erra-

te interpretazioni degli schemi elettrici,

inoltre si riserva la facoltà di migliorarli

o modificarli in qualunque momento

senza preavviso.

INTALACIÓN - CONEXIONES ELÉCTRICAS

INSTALLATION - ELEKTRISCHE ANSCHLUSSE

INSTALLATION - ELECTRICAL CONNECTIONS

INSTALLAZIONE - COLLEGAMENTI ELETTRICI

Die Wasserdosiersteuerung wird,

wenn gewünscht, separat vom Misch-

gerät geliefert. Für die entsprechen-

den Anschlüsse ist folgendermaßen

vorzugehen:

1) Die Klemmenleiste des Mixer mo-

tors öffnen und das Stromversor-

gungskabel des Mixers an die Ka-

belschuhe anschließen Dieses

Kabel ist an der anderen Sie mit

einem Stecker 3P+E EWG 16A

IP65 versehen, der an die Steck-

dose auf der Schalttafel anzuschlie-

ßen ist, die mit “MIXER” gekenn-

zeichnet ist.

2) Auf die gleiche Weise vorgehen,

um den Rüttler des Silos anzuschlie-

ßen.

Anm.: (Kabel nicht inbegriffen)

3) Den hydraulischen Anschluss

SCHALTTAFEL/MISCHER vorneh-

men, indem man ein Rohr mit ent-

sprechender Spiralverstärkung und

Innendurchmesser von 20 mm

anschließt, das man am Ende des

MISCHERS mit Schelle und An-

schlussstutzen desselben befes-

tigt, und auf der Seite der Schalt-

tafel mit einem Anschluss vom

Typ “QUICK RELEASE”.

4) Die Stromversorgungssteckbuch-

se 3P+E EWG 16A am Stecker des

Schaltkastens anschließen, nach-

dem man sichergestellt hat, dass

der Hauptschalter des Schalt-

schranks in der Position “0” steht.

HINWEIS

Für nähere Angaben zu den elek-

trische und hydraulischen An-

schlüssen der Wasserdosier-steu-

erung ist Bezug auf den Katalog

WMPC zu nehmen, der im Internet

unter der Adresse

www.wamgroup.com zur Verfü-

gung steht.

HINWEISE

- Alle Anschlüsse an das Stromver-

sorgungsnetz müssen gemäß der

geltenden Sicherheitsvorschriften

ausgeführt werden.

- Die Anschlüsse an das Stromnetz

müssen vom Fachmann vorgenom-

men werden.

- Vor der Inbetriebnahme sicherstel-

len, dass die Erdung aller Maschi-

nen perfekt angeschlossen und

funktionstüchtig ist.

- Die Werte von Spannung und Fre-

quenz der Stromversorgung müs-

sen den Werten auf dem Typen-

schild der Motoren entsprechen.

- Für Überlastschutz sorgen, indem

man sicherstellt, dass die Werte des

Eichstroms der Motorschutzschal-

ter bzw. der Thermorelais nicht über

dem Wert auf dem Typenschild lie-

gen .

WICHTIG

Wenn der Kunde selbst die elektri-

sche Steuerung stellt, ist unbedingt

darauf zu achten, dass diese gemäß

der im folgenden Text gezeigten

Stromlaufpläne ausgeführt wird.

Der Hersteller übernimmt keine Haf-

tung für Verwechselungen oder die

falsche Auslegung der Stromlaufplä-

ne. Außerdem behält er sich das

Recht vor, jederzeit ohne Vorwarnung

Änderungen oder Verbesserungen vor-

zunehmen.

If required, the electro-hydraulic pan-

el is supplied separate from the mix-

er; for the connections, proceed as

follows:

1) Open the mixer motor terminal

board and connect the mixer pow-

er cable ends.

This cable must have a 3P+T CEE

16A IP65 plug at the other end to

fit into the plug marked “MIXER”

on the panel.

2) Proceed in the same manner to

connect the vibrator to the silo.

N.B: (cable not included)

3) Make the PANEL/MIXER water sup-

ply connection using a special re-

inforced spiral tube having Ø

20mm, internal ....., fixing it to the

MIXER end by means of a clamp

and connector, and on the panel

side by means of a “QUICK RE-

LEASE” type coupling.

4) Connect the 3P+T CEE 16A plug

to the electric panel socket after

ensuring that the main switch on

the electric panel is in position “0”.

NOTE

For more information regarding

electric and hydraulic connections

of the water supply panel, refer to

the WMPC catalogue available on

our website www.wamgroup.com

WARNINGS

- All mains connections must be

made in accordance with existing

norms.

- The mains connections must be

made by specialist personnel.

- Before starting up the machine,

make sure that all the machines

are properly earthed, and that the

earthing system is in perfect work-

ing condition.

- Check the supply voltage and cy-

cles to ensure these correspond to

the values on the motor rating

plates.

- Provide overload trips, making sure

the calibration current value of the

thermal or magnetothermal trip does

not exceed the rated value.

IMPORTANT

If the customer directly makes pro-

vision for the electrical control sys-

tem, this must be done in accord-

ance with the wiring diagrams given

below. The Manufacturer shall not be

liable for changes or incorrect inter-

pretation of the wiring diagrams, and

reserves the right to improve or mod-

ify these at any time, without prior

warning.

El cuadro electrohidráulico, si se ha

pedido, se suministra separado del

mezclador; para las respectivas co-

nexiones operar de la siguiente ma-

nera:

1) Abrir la caja de bornes motor mez-

clador y conectar en los corres-

pondientes terminales el cable de

alimentación mezclador .

Dicho cable debe poseer en la otra

extremidad un enchufe 3P+T CEE

16A IP65 que se conectará con la

respectiva toma identificada con

la sigla «MIXER» en el cuadro.

2) Operar de la misma manera para

conectar el vibrador del silo.

NOTA: (cable no incluido)

3) Efectuar la conexión hídrica CUA-

DRO/MIXER utilizando un tubo

especial reforzado y con espiral

de Ø 20mm, interno....., fijándolo

en la extremidad del MIXER con

aprietacables y unión del mismo,

y en el lado del cuadro con unión

tipo «QUICK RELEASE».

4) Conectar la toma de alimentación

3P+T CEE 16A en el correspon-

diente enchufe del cuadro eléctri-

co después de haber verificado

que el interruptor general del cua-

dro eléctrico se encuentra en po-

sición «0».

NOTA

Para ulteriores informaciones re-

lativas a las conexiones eléctricas

e hidráulicas del cuadro hídrico,

consultar el catálogo WMPC dis-

ponible en Internet en

www.wamgroup.com

ADVERTENCIAS

- Todas las conexiones con la red de

alimentación se deben realizar con-

forme con las normas de seguridad

vigentes.

- La conexión con la red la debe efec-

tuar personal especializado.

- Antes del arranque verificar la per-

fecta conexión a tierra de todas las

máquinas y controlar su eficiencia.

- Controlar que tensión y frecuencia

de alimentación correspondan con

los valores de la placa de los moto-

res.

- Prever protecciones contra sobre-

cargas, controlando que los valo-

res de la corriente de calibrado de

la protección térmica o magneto-

térmica no superen los de la placa.

IMPORTANTE

Si el cliente se encarga directamente

de suministrar el sistema eléctrico de

gestión aconsejamos configurarlo si-

guiendo los esquemas eléctricos pre-

sentes a continuación.

El fabricante no se asume ninguna

responsabilidad debido a cambios o

incorrectas interpretaciones de los

esquemas eléctricos, además se re-

serva la facultad de mejorarlos o

modificarlos en cualquier momento

sin aviso previo.

10.05

WA.02532 M.15

WETMIX®

V05

PREMESSA

Il non attenersi strettamen-

te alle seguenti istruzioni

può causare problemi ed in-

validare la garanzia sulle

macchine fornite.

ATTENZIONE

Ogni intervento di manuten-

zione, lubrificazione e pulizia

deve essere eseguito a mac-

china ferma e scollegata dell’

alimentazione elettrica e

pneumatica.

Le operazioni di manutenzione

devono essere effettuate da tec-

nici specializzati.

Sollevare e maneggiare tutti i par-

ticolari pesanti con un mezzo di

sollevamento adatto.

Assicurarsi che i gruppi od i par-

ticolari siano sostenuti da imbra-

gature e ganci appropriati.

Accertarsi che non ci siano per-

sone in prossimità del carico da

sollevare.

Si ricorda che una precisa e pe-

riodica manutenzione ed un uso

corretto sono la premessa indi-

spensabile per garantire un ele-

vato rendimento della macchina.

Per assicurare il suo costante e

regolare funzionamento ed evi-

tare che vengano a mancare i

presupposti per la sostituzione in

garanzia, si raccomanda di utiliz-

zare sempre ricambi originali.

Per un corretto uso della macchi-

na si raccomanda:

- A FINE GIORNATA DI LAVO-

RO FARE ANDARE IL MISCE-

LATORE CON SOLO ACQUA

PER CIRCA 2 MINUTI

- OGNI INIZIO SETTIMANA LA-

VORATIVA PRIMA DI AZIO-

NARE LA MACCHINA, PRO-

CEDERE ALL’ESTRAZIONE E

ALLA PULIZIA DEL ROTORE

INTRODUCTION

Failure to follow the instruc-

tions given below can cause

problems and lead to invali-

dation of the warranty on the

equipment supplied.

CAUTION

All maintenance, lubrication

and cleaning operations

must be performed with the

equipment stopp-ed and

disconnected from the elec-

tricity and compressed air

supplies.

Maintenance must be carried out

only by qualified technicians.

Lift and handle all heavy parts

using suitable lifting equipment.

Ensure the parts or compo-nents

are supported by suit-able har-

nesses or hooks.

Ensure there is nobody stand-

ing in the area where the load is

being lifted.

Remember that careful periodic

maintenance and correct use

are essential requirements for

guaranteeing high machine per-

formance.

To ensure that the equipment

functions constantly and normal-

ly and to prevent the warranty's

replacement clauses being inval-

idated, we recommend always

to use original spare parts.

To ensure a better function of

the machine it is recommended:

- TO LET THE MIXER RUN FOR

ANOTHER 2 MINUTES AP-

PROX. AFTER SHUTDOWN

-TO DISASSEMBLE AND

CLEAN THE ROTOR AT THE

BEGINNING OF THE WEEK,

BEFORE STARTING UP THE

MACHINE

VORBEMERKUNG

Die Nichtbeachtung der fol-

genden Anweisungen kann

zu Problemen und zum Ver-

fall der Garantie auf die ge-

lieferte Maschine führen.

ACHTUNG

Vor der Durchführung von

Wartungs-, Schmier- oder

Reinigungsarbeiten ist die

Maschine abzuschalten und

von der elektrischen und

pneumatischen Versorgung

abzutrennen.

Die Wartungsarbeiten dürfen nur

von Fachpersonal ausgeführt

werden.

Alle schweren Einzelteile mit ei-

ner geeigneten Hubein-richtung

heben und transportieren.

Sicherstellen, daß Gruppen oder

Einzelteile von passenden An-

schlagelementen und Haken ge-

halten werden.

Sicherstellen, daß sich in der

Nähe der zu hebenden Maschi-

ne keine Personen aufhalten.

Eine korrekte und regelmäßige

Wartung sowie eine korrekte

Anwendung sind die Vorausset-

zung für eine hohe Geräteleis-

tung.

Um einen konstanten und ord-

nungsgemäßen Betrieb zu ge-

währleisten und ein Außerkraft-

treten der Garantie zu vermei-

den, immer nur Original-Ersatz-

teile verwenden.

Zur besseren Funktion des Ge-

räts ist folgendes zu empfehlen:

- DEN MISCHER NACH FEIERA-

BEND CA. 2 MINUTEN LANG

NUR MIT WASSER WEITER

LAUFEN LASSEN.

- ZU BEGINN JEDER WOCHE

VOR DER INBETRIEBNAHME

DIE MISCHERWELLE AUS-

BAUEN UND SÄUBERN.

DATI ELETTRICI MOTORI

INSTALACIÓN

INSTALLATION

INSTALLAZIONE

MANUTENZIONE

ELEKTROMOTORDATEN ELECTRIC MOTOR DATA

MANTENIMIENTO WARTUNG MAINTENANCE

SERVICIOS

VERBRAUCHER

USER

UTENZA

POTENCIA MOTOR

ANTRIEBSLEISTUNG

DRIVE POWER

POTENZA MOTORE

(kW)

ABSORCIÓN DE PLACA

NENNSTROMAUFNAHME

NOMINAL POWER

ABSORPTION

ASSORBIMENTO DI TARGA

(AMPERE)

ABSORCIÓN EN VACÍO

LEERLAUF-

STROMAUFNAHME

EMPTY POWER ABSORPTION

ASSORBIMENTO A VUOTO

(AMPERE)

MEZCLADOR - MISCHER

MIXER - MIXER 4.00 9.0 3.5

VIBRADOR - RÜTTLER

VIBRATOR - VIBRATORE

0.33

0.25

1.1

0.8

1.1

0.8

BOMBA - PUMPE

PUMP - POMPA 0.33 1.1 0.5

DATOS

ELÉCTRICOS MOTORES

CONSIDERACIÓN PRELIMINAR

Si Usted no respeta escru-

pulosamente las siguientes

instrucciones puede causar

daños e invalidar la garantía

que posee la máquina.

ATENCIÓN

Todo trabajo de manteni-

miento, lubricación y limpie-

za debe efectuarse con la

máquina parada y desconec-

tada de la alimentación eléc-

trica y neumática.

Las operaciones de manteni-

miento deben estar a cargo de

técnicos especializados.

Elevar y manipular todas las par-

tes pesadas con un medio de

elevación idóneo.

Cerciorarse que los grupos o las

piezas estén soportados por

eslingas o ganchos idóneos.

Cerciorarse que no haya perso-

nas cerca de la carga a elevar.

Se recuerda que un manteni-

miento preciso y periódico y un

uso correcto constituyen las

premisas indispensables para

garantizar un elevado rendimien-

to de la máquina.

Para garantizar el funcionamiento

constante y regular y evitar que

se pierdan los derechos para las

sustituciones en garantía, utili-

zar siempre repuestos origina-

les.

Para el uso correcto de la má-

quina aconsejamos:

- AL FINAL DE LA JORNADA

DE TRABAJO HACER FUN-

CIONAR EL MEZCLADOR

SOLO CON AGUA DURANTE

2 MINUTOS APROX.

- AL INICIO DE CADA SEMANA

DE TRABAJO ANTES DE AC-

CIONAR LA MÁQUINA, EFEC-

TUAR LA EXTRACCIÓN Y LA

LIMPIEZA DEL ROTOR

WETMIX®

V05

10.05

WA.02532 M.16

OPERAZIONI PRELIMINARI AL-

L’AVVIAMENTO

Avendo ultimato i collegamenti elet-

trici e idraulici effettuare le se-

guenti operazioni:

1) Assicurarsi che la valvola del

silo sia chiusa

2) Controllare che il portello di

ispezione sia chiuso corret-

tamente e che la bocca di

scarico non sia intasata.

3) Staccare la spina vibratore dal

quadro o posizionare il selet-

tore funzionamento vibrato-

re (optional) sulla posizione

“0”

4) Verificare se sostanze ester-

ne o acqua siano entrate al-

l’interno della macchina.

Se così fosse, togliere il mu-

setto di scarico, rimuovere il

rotore e procedere con le

operazioni di pulizia.

5) Rimontare il tutto.

6) Il supporto di estremità e la

tenuta sono già forniti ingras-

sati.

AVVIAMENTO

Dopo aver effettuato i collega-

menti elettrici procedere nel modo

seguente prima di procedere alla

messa in moto effettiva:

1) Assicurarsi che la valvola del

silo sia chiusa

2)Controllare che la pressione

dell’acqua sia di 2,5 bar (visi-

bile senza far funzionare il mi-

scelatore)

3) Ruotare la manopola dell’in-

terruttore generale in posizio-

ne 1-on

4) Premere il pulsante di

START e controllare il

senso di rotazione del

miscelatore (la ventola

del motore deve ruotare

in senso orario ponendo-

si di fronte alla stessa).

In caso contrario:

- premere il pulsante STOP,

- ruotare la manopola dell’inter-

ruttore generale in posizione

on-off,

- staccare la presa di alimenta-

zione generale del quadro.

- aprire la scatola morsettiera

motore del miscelatore e inver-

tire fra loro n°2 conduttori del

cavo di alimentazione motore.

N.B.: eseguita questa operazio-

ne se il quadro rimarrà abbinato

allo stesso mixer, questi girerà

sempre nel senso corretto anche

quando cambierà cantiere.

PUESTA EN SERVICIO

IMBETRIEBNAHME

START-UP

MESSA IN SERVIZIO

VORBEREITUNGEN ZUR INBE-

TRIEBNAHME

Nach Beendigung der elektri-

schen und hydraulischen An-

schlüsse geht man folgenderma-

ßen vor:

1) Sicherstellen, dass das Ven-

til des Silos geschlossen ist.

2) Sicherstellen, dass die In-

spektionsklappe korrekt ge-

schlossen ist und dass der

Auslauf nicht verstopft ist.

3) Den Stecker des Rütters von

der Schalttafel abtrennen

oder den Betriebswahlschal-

ter des Rüttlers (wahlweise)

in die Position „0“ stellen.

4) Prüfen, ob Fremdkörper oder

Wasser in das Innere der Ma-

schine eingedrungen sind.

Wenn dies der Fall ist, den

Auslauf abnehmen, den Ro-

tor herausziehen und die Ma-

schine reinigen.

5) Alles wieder einbauen.

6) Das Endlager und die Dich-

tung sind werksseitig ge-

schmiert.

INBETRIEBNAHME

Nach dem Ausführen der elek-

trischen Anschlüsse wie folgt

vorgehen, um die tatsächliche

Inbetriebnahme vorzunehmen:

1) Sicherstellen, dass das Ven-

til des Silos geschlossen ist.

2) Sicherstellen, dass der Was-

serdruck 2,5 bar beträgt (si-

chtbar, ohne den Mischer lau-

fen zu lassen)

3) Den Griff des Hauptschalters

in die Stellung 1-ON drehen.

4) Die START-Taste drücken

und die Laufrichtung der

Mischmaschine prüfen

(das Lüfterrad des Mo-

tors muss sich im Uhrzei-

gersinn drehen, wenn

man sich davor stellt).

Andernfalls:

- Die STOP-Taste drücken.

- Den Griff des Hauptschalters

in die Stellung 0-OFF drehen.

- Die Steckdose der allgemeinen

Stromversorgung der Schaltta-

fel herausziehen..

- Den Klemmenkasten des Mo-

tors der Mischmaschine öffnen

und 2 Leiter des Speisekabels

des Motors umklemmen.

Anm.: Nach Ausführung dieses

Vorgangs wird sich der Motor,

wenn die Schalttafel mit diesem

Mischer verbunden bleibt, immer

in der richtigen Richtung drehen,

auch wenn sich die Baustelle

ändert.

OPERATIONS PRIOR TO STAR-

TUP

After making the electrical and

hydraulic connections, carry out

the following operations:

1) Ensure that the silo valve is

closed.

2) Check to make sure the in-

spection hatch is closed and

that the outlet spout is not

blocked.

3) Disconnect the vibrator plug

from the panel or set the vi-

brator operation selector (op-

tional) in position “0”.

4) Check the machine to see if

foreign substances or water

have entered inside.

If this is the case, remove the

outlet, extract the rotor and

clean the equipment.

5) Refit the equipment.

6) The end bearing and seal are

supplied greased.

STARTUP

After making the electrical con-

nections, proceed as follows

before actually starting up the

machine:

1) Make sure the silo valve is

closed.

2) Check the water pressure to

make sure it is 2.5 bar (visi-

ble without running the mix-

er)

3) Turn the main switch knob to

position 1-on

4) Press the START pushbut-

ton and check the direc-

tion of rotation of the mix-

er (the motor fan must

rotate clockwise as seen

from the front).

If this is not so:

- press the STOP pushbutton;

- turn the main switch knob to

the on-off position;

- disconnect the power supply

to the main panel;

- open the mixer motor terminal

box and invert the two motor

power cable wires

N.B.: when this operation has

been carried out, if the panel re-

mains connected to the same

mixer, it will always rotate in the

correct direction also at any an-

other work site

OPERACIONES PREVIAS AL

ARRANQUE

Finalizadas las conexiones eléc-

tricas e hidráulicas, efectuar las

siguientes operaciones.

1) Controlar que la válvula del

silo esté cerrada

2) Controlar que el registro de

inspección se encuentre ce-

rrado correctamente y que la

boca de descarga no se en-

cuentre obstruida.

3) Desconectar el enchufe vi-

brador del cuadro o posicio-

nar el selector funcionamien-

to vibrador (opcional) en la

posición «0»

4) Controlar que no hayan en-

trado en la máquina sustan-

cias extrañas o agua.

Si fuese así, quitar el revesti-

miento de la descarga, quitar

el rotor y efectuar las opera-

ciones de limpieza.

5) Volver a montar todo.

6) El soporte de extremidad y la

junta se suministran ya en-

grasados.

ARRANQUE

Después de haber efectuado las

conexiones eléctricas operar del

siguiente modo antes de conti-

nuar con la puesta en función

efectiva:

1) Controlar que la válvula del

silo esté cerrada

2) Controlar que la presión del

agua sea de 2.5 bar (visible

sin hacer funcionar el mez-

clador)

3) Girar el mando del interruptor

general en posición 1-on.

4) Apretar el botón de START y

controlar el sentido de rota-

ción del mezclador (el venti-

lador del motor debe girar en

sentido horario observándo-

lo de frente).

De lo contrario:

- apretar el botón de STOP.

- girar el mando del interruptor

general en posición on-off,

- desconectar la toma de alimen-

tación general del cuadro.

- abrir la caja de bornes motor

del mezclador e invertir los 2

conductores del cable de ali-

mentación motor.

NOTA: terminada esta operación

si el cuadro permanecerá dedi-

cado al mismo mezclador, éste

girará siempre en el sentido co-

rrecto aún cuando cambiará de

lugar de obra.

10.05

WA.02532 M.17

WETMIX®

V05

Nel caso di utilizzo di quadro

non WAM®assicurarsi che

non sia presente nessun di-

spositivo che consenta l’in-

versione del senso di rota-

zione del WETMIX®.

5)Premere il pulsante din START

e controllare la quantità di ac-

qua tarandola, prima di iniziare

l’impasto della malta, sui 1000

litri/h, agendo sull’apposita val-

vola di regolazione.

Fatta questa operazione pre-

mere il pulsante di STOP.

6)Allacciare il vibratore all’appo-

sita presa e controllare il fun-

zionamento dello stesso pre-

mendo il pulsante di start.

Verificato questo premere im-

mediatamente il pulsante di

STOP (occorre evitare di fare

andare il vibratore quando la

valvola del silo è chiusa per-

chè il materiale tende a com-

pattarsi).

7)Aprire la valvola del silo e pre-

mere il pulsante di START.

Si vedrà uscire in un primo mo-

mento solo acqua e dopo circa

15 secondi l’impasto.

L’impasto sembrerà molto liquido.

Attendere altri 5 secondi circa per

vedere la reale consistenza della

malta a regime.

Se la malta risultasse troppo ba-

gnata o asciutta, agire sulla val-

vola di regolazione acqua.

N.B.: effettuare una piccola

regolazione e attendere cir-

ca 15 secondi per vedere la

reale consistenza dellimpa-

sto ( questo è dovuto al fatto

che quando si effettua la re-

golazione dell’acqua è co-

munque presente malta al-

l’interno con la precedente

quantità di acqua).

Procedere quindi a piccole

variazioni per trovare la con-

sistenza richiesta.

ATTENZIONE

Con la valvola di regolazione tut-

ta aperta la pressione non deve

mai scendere sotto gli 0,8 bar.

Wenn man eine Schalttafel

benutzt, die nicht von WAM®

stammt, sicherstellen, dass

keine Vorrichtung vorhan-

den ist, welche die Umkehr

der Drehrichtung von WET-

MIX®gestattet.

5)Die START-Taste drücken und

die Wassermenge prüfen, in-

dem man sie, bevor man mit der

Mörtelmischung beginnt, auf

1000 Liter/h eicht, und zwar mit

dem entsprechenden Stellven-

til.

Nach diesem Vorgang die

STOP-Taste drücken.

6)Den Rüttler an die entspre-

chende Steckdose anschlie-

ßen und den Betrieb dessel-

ben prüfen, indem man die

Start-Taste drückt.

Wenn man das geprüft hat,

sofort die STOP-Taste drücken

(es ist zu vermeiden, dem Rütt-

ler laufen zu lassen, wenn das

Ventil des Silos geschlossen

ist, weil das Material sonst

dazu neigt, zu verkleben).

7)Das Ventil des Silos öffnen

und die START-Taste drücken.

In einem ersten Moment sieht man

nur Wasser auslaufen und nach

circa 15 Sekunden folgt die Mi-

schung.

Die Mischung sieht sehr flüssig

aus. Weitere 5 Sekunden circa

abwarten, um die effektive Be-

schaffenheit des Mörtels zu be-

urteilen.

Sollte der Mörtel zu feucht oder

zu trocken ausfallen, ist das

Wasserregelventil entsprechend

einzustellen.

Anm.: Eine kleinere Einstel-

lung vornehmen und circa 15

Sekunden abwarten, um die

tatsächliche Beschaffenheit

der Mischung zu sehen

(dies beruht darauf, dass

danach, wenn man eine Ein-

stellung des Wassers vor-

genommen hat, das Wasser

auf jeden Fall noch mit der

vorherigen Einstellung in der

Mischung vorhanden ist).

Daher nur geringfügige Ein-

stellungen vornehmen, bis

man die gewünschte Be-

schaffenheit des Mörtels

findet.

ACHTUNG

Wenn das Einstellventil ganz ge-

öffnet ist, darf der Druck nie un-

ter 0,8 bar sinken.

If the panel used is not a

WAM®product, make sure

there is no device present

which will invert the direc-

tion of rotation of the WET-

MIX®

5)Press the START pushbutton

and check the water quantity,

calibrating it at 1000 litres/hour

by means of the regulator valve

provided, before starting mix-

ing of the mortar.

Then press STOP.

6)Connect the vibrator to the

plug provided and check its

working by pressing the start

button.

Then immediately press the

STOP button (avoid operating

the vibrator when the silo valve

is closed as the material tends

to get compacted).

7) Open the silo valve and press

the START button.

Initially only water flows out,

and after about 15 seconds, the

mix starts flowing out.

The mix may seem to be very

liquid. Wait for another 5 sec-

onds to check the actual con-

sistency of the mortar at full

operating speed.

If the mortar is too wet or too

dry, adjust the water regulator

valve.

N.B.: make a minor adjust-

ment and wait for 15 sec-

onds to check the actual con-

sistency of the mixture (this

is because,, when the wa-

ter is adjusted, there is still

some mortar present inside

containing the previous

amount of water).

Then make minor variations

till you get the required con-

sistency.

ATTENTION

With the regulator valve com-

pletely open the pressure must

never fall below 0.8 bar.

PUESTA EN SERVICIO

IMBETRIEBNAHME

START-UP

MESSA IN SERVIZIO

Si se utiliza un cuadro que

no es WAM®verificar que no

posea ningún dispositivo

que permita la inversión del

sentido de rotación del WET-

MIX®.

5)Apretar el botón din START y

controlar la cantidad de agua,

calibrándola antes de preparar

la pasta del mortero, en 1000

litros/h, mediante la correspon-

diente válvula de regulación.

Terminada esta operación apre-

tar el botón de STOP.

6) Conectar el vibrador con la

respectiva toma y controlar el

funcionamiento del mismo apre-

tando el botón de inicio.

Una vez realizada esta prueba

apretar inmediatamente el bo-

tón de STOP (es necesario

evitar de hacer andar el vibra-

dor cuando la válvula del silo

está cerrada porque el mate-

rial tiende a compactarse).

7) Abrir la válvula del silo y apre-

tar el botón de START.

Se verá salir primero solo agua

y después de aprox. 15 segun-

dos la pasta.

La pasta se presentará muy lí-

quida.

Esperar otros 5 segundos aprox.

para ver la real consistencia del

mortero a régimen.

Si el mortero resulta demasiado

acuoso o seco, operar con la

válvula de regulación del agua.

NOTA: efectuar una pequeña

regulación y esperar aprox.

15 segundos para ver la real

consistencia de la pasta

(esto se debe a que cuando

se efectúa la regulación del

agua hay todavía mortero en

el interior con la cantidad de

agua previa)

Efectuar por lo tanto peque-

ñas variaciones para encon-

trar la consistencia requeri-

ATENCIÓN

Con la válvula de regulación toda

abierta la presión no debe jamás

descender a menos de 0,8 bar.

WETMIX®

V05

10.05

WA.02532 M.18

MANTENIMIENTO MÁQUINA

WARTUNG DES GERÄTS

MAINTENANCE OF THE MIXER

MANUTENZIONE MACCHINA

PAUSE IN WORK CYCLE

The pause between one

mixing cycle and the next

must not exceed the prod-

uct hardening time.

This is particularly important

when the material mixed tends

to harden or become compact if

the machine remains still for a

certain period.

CLEANING THE MACHINE

IMPORTANT!

Before opening the cover

and/or inspection hatches,

make sure that the power

supply has been disconnect-

ed.

Failure to follow the mainte-

nance instructions may

cause problems and could

invalidate the warranty.

Clean the machine at the end

of the day's work and/or af-

ter every prolonged shut-

down.

- Lock the silo and switch of the

vibrator.

- Allow the remaining product to

flow in.

- Increase the water flow and

run the mixer until clean water

flows out (1 to 2 minutes).

Apart from cleaning the mix-

er every day, carry out the

following operations once at

the beginning of every

week:

- Disconnect the power supply.

- Remove the outlet spout.

- Remove the mixer shaft and

clean.

- Check and clean the mixer

chamber, if necessary.

DO NOT LET WATER ENTER THE

DRY FEED CHAMBER.

PAUSENZEIT

Die Pause zwischen einem

Arbeitszyklus und dem näch-

sten darf nicht länger als die

Aushärtezeit des Produkts

sein.

Dies ist besonders wichtig, wenn

das behandelte Material bei län-

geren Ruhephasen aushärtet

oder sich verdichtet.

REINIGUNG DER MASCHINE

ACHTUNG!

Vor dem Öffnen des Deckels

und/oder der Inspektions-

klappen sicherstellen, daß

die Stromversorgung zum

Elektromotor unterbrochen

ist.

Die Nichtbeachtung der fol-

genden Anweisungen kann

Funktionsstörungen verur-

sachen und die Garantie auf

die gelieferte Schnecke au-

ßer Kraft setzen.

Die Maschine ist am Ende

jeder längeren Arbeitsun-

terbrechung zu reinigen.

- Die Auslaufklappe des Silos

schließen und den Rüttler ab-

schalten.

- Das restliche Produkt einlaufen

lassen.

- Die Wassermenge erhöhen

und die Maschine laufen las-

sen, bis nur noch sauberes

Wasser ausläuft (1-2 Minuten).

An jedem Wochenbeginn zu-

sätzlich zur täglichen Reini-

gung:

- Strom abschalten

- Auslauf abnehmen

- Rotor herausziehen und ggfls.

reinigen.

- Rohrmantel prüfen und ggfls

reinigen.

NIEMALS WASSER IN DEN

TROCKENDOSIERBEREICH

LAUFEN LASSEN.

PAUSA DI LAVORO

La pausa di lavoro tra una me-

scolazione e l’altra non deve

superare il tempo di induri-

mento del prodotto.

Questo è particolarmente impor-

tante quando il materiale traspor-

tato tende a indurirsi o a compat-

tarsi se rimane fermo per un cer-

to periodo di tempo.

PULIZIA MACCHINA

ATTENZIONE!

Prima di aprire il coperchio

e/o gli eventuali boccaporti,

assicurarsi che l'alimentazio-

ne di corrente al motore elet-

trico sia staccata.

Il non attenersi strettamen-

te alle seguenti istruzioni

può causare problemi ed in-

validare la garanzia sulle

macchine fornite.

Da effettuare a fine giornata

e/o ad ogni interruzione pro-

lungata di lavoro.

- Chiudere la serranda del silo e

staccare il vibratore

- Far inserire il restante prodot-

- Aumentare la portata di acqua

e far ruotare il mescolatore fino

a che non esce acqua pulita

(1-2 min.).

Settimanalmente a inizio set-

timana lavorativa oltre alla pu-

lizia giornaliera si deve:

- Togliere corrente.

- Togliere il musetto di scarico.

- Sfilare l’elica mescolatrice e

pulirla .

- Controllare ed eventualmente

pulire la camera di mescolazio-

ne.

NON FARE MAI ENTRARE AC-

QUA NELLA CAMERA DI

ESTRAZIONE DI MATERIALE

SECCO.

WAM®S.P.A. DECLINA TODA RESPONSABILIDAD POR DAÑOS DEBIDOS A UN INCORRECTO MANTENIMIENTO

WAM®S.P.A. ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN, DIE DURCH UNSACHGEMÄSSE WARTUNG VERURSACHT WURDEN.

WAM®S.P.A. DECLINES ALL RESPONSIBILITY FOR HARM OR DAMAGE CAUSED BY INCORRECT MAINTENANCE.

LA DITTA WAM®S.P.A. DECLINA OGNI RESPONSABILITÀ SU DANNI CAUSATI DA UNA NON CORRETTA MANUTENZIONE

PAUSA DE TRABAJO

La pausa de trabajo entre

una elaboración y la siguien-

te no debe superar el tiem-

po de endurecimiento del

producto.

Esto es muy importante cuando

el material transportado tiende a

endurecerse o compactarse si

permanece en la máquina un

cierto lapso de tiempo.

LIMPIEZA MÁQUINA

¡ATENCIÓN!

Antes de abrir la tapa y/o los

eventuales registros de ins-

pección; cerciorarse que la

alimentación de corriente al

motor eléctrico esté desco-

nectada.

Si Usted no respeta escru-

pulosamente las siguientes

instrucciones puede causar

daños e invalidar la garantía

que posee la máquina.

Efectuar al final del día de tra-

bajo y/o cada vez que se hace

una interrupción prolonga-

da.

- Cerrar la compuerta del silo y

desconectar el vibrador

- Introducir el producto restante

- Aumentar la cantidad de agua

y hacer girar el mezclador has-

ta que salga agua limpia (1-2

min.).

Semanalmente al comenzar

la semana de trabajo ade-

más de la limpieza diaria es

necesario:

- Cortar la corriente.

- Quitar el revestimiento de la

descarga.

- Extraer la hélice de mezclado

y limpiarla.

- Controlar y eventualmente lim-

piar la cámara de mezcla.

NO HACER ENTRAR JAMÁS

AGUA EN LA CÁMARA DE EX-

TRACCIÓN DE MATERIAL

SECO.

10.05

WA.02532 M.19

WETMIX®

V05

• ¡Al final del día efectuar un ciclo de lavado cerrando la válvula del silo y accionando solamente agua durante dos

minutos!

• ¡Cada vez que inicia la semana extraer el útil de mezclado y quitar el producto seco!

• ¡Limpiar el acoplamiento hélice-motor cada vez que se quita la hélice!

• WAM AM ®S.P.A. DECLINA TODA RESPONSABILIDAD POR DAÑOS DEBIDOS A UN INCORRECTO MANTENIMIENTO

•Bei Betriebsende Mischer auswaschen, nachdem zuvor die Siloklappe verschlossen wurde. Wasser ca. 2 Minuten lang

laufen lassen.

• Bei Wochenbeginn jeweils die Mischwelle herausziehen und Reste trockenen Materials aus der Mischkammer entfernen.

• Verbindung zwischen Schneckenwendel und Antrieb jedes mal reinigen, wenn die Schneckenwendel entfernt wird.

•WW

WAMAM

AMAM

AM®®

®®

®SS

S..

.PP

P..

.AA

A..

.ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN, DIE DURCH UNSACHGEMÄSSE WARTUNG VERURSACHT WURDEN.

• At the end of the day wash out the mixer after closing the silo outley valve and by letting water run for 2 minutes approximaterly.

• At the beginning of the week extract the mixer shaft and remove dry material from inside the mixer.

• Clean coupling between screw and drive every time the screw is removed.

•WW

WAMAM

AMAM

AM®®

®®

®SS

S..

.PP

P..

.AA

A..

.DECLINES ALL RESPONSIBILITY FOR HARM OR DAMAGE CAUSED BY INCORRECT MAINTENANCE.

•A fine giornata procedere con ciclo di lavaggio chiudendo la valvola del silo e azionando solo acqua per circa due minuti!

•Ogni inizio settimana lavorativa estrarre l’utensile di mescolazione e rimuovere il prodotto secco!

•Pulire l’accoppiamento spira-motore ogni volta che viene rimossa la spira !

•LADITTA WW

WAMAM

AMAM

AM®®

®®

®SS

S..

.PP

P..

.AA

A..

.DECLINA OGNI RESPONSABILITÀ SU DANNI CAUSATI DA UNA NON CORRETTA MANUTENZIONE

IMPORTANTE - WICHTIG - IMPORTANT - IMPORTANTE

MANTENIMIENTO DE RUTINA - NORMALE WARTUNG

ORDINARY MAINTENANCE - MANUTENZIONE ORDINARIA

NON INFILARE LE MANI NELLA BOCCA DI SCARICO

PARTI MECCANICHE IN MOVIMENTO

DO NOT ENTER HANDS INTO THE OUTLET!

MOVING MECHANICAL PARTS

NICHT MIT DEN HÄNDEN IN DEN AUSLAUF GREIFEN!

BEWEGLICHE MECHANISCHE TEILE

¡¡NO INTRODUCIR LAS MANOS EN LA BOCA DE DES-

CARGA NI EN PARTES MECÁNICAS EN MOVIMIENTO!

ADVERTENCIAS IMPORTANTES

WICHTIGE WARNHINWEISE

IMPORTANT WARNING

AVVERTENZE IMPORTANTI

WETMIX®

V05

10.05

WA.02532 M.20

MANTENIMIENTO – CONTROLES PERIÓDICOS

WARTUNG – REGELMÄSSIGE KONTROLLEN

MAINTENANCE - PERIODIC INSPECTIONS

MANUTENZIONE - CONTROLLI PERIODICI

VERIFICHE PANNELLO ELET-

TROIDRAULICO

Giornalmente:

- Verificare l’integrità delle custo-

die dei componenti elettrici ed

idraulici ( quadro, motori e pre-

se/spire)

- Verificare l’integrità dell’isola-

mento dei cavi elettrici e dei pul-

santi e spie luminose

- Verificare lo stato dei tubi ac-

qua e relativi raccordi

Settimanalmente:

- Verificare l’integrità dei compo-

nenti elettrici e idraulici e verifi-

care le tarature dei relè termi-

ci, fusibili, riduttori di pressio-

ne.

In caso di sostituzione componenti

per rotture e/o anomalie di fun-

zionamento, sostituirli con ricam-

bi dello stesso tipo e marca.

DRENAGGIO

Nel caso in cui la temperatura

possa scendere sotto gli 0° cen-

tigradi occorre eseguire il drenag-

gio macchina.

Procedere come segue:

- Chiudere l’alimentazione acqua

- Staccare il tubo di alimentazio-

ne acqua al quadro e fare usci-

re l’eventuale acqua presente

all’interno.

- Con il quadro in tensione pre-

mere i pulsanti DRAIN fino alla

fuoriuscita totale dell’acqua dal

circuito.

- Ruotare la manopola dell’inter-

ruttore generale in posizione 0-

off.

- Staccare il cavo di alimentazio-

ne quadro e di collegamento

quadro-mixer.

- Sganciare il quadro elettrico e

porlo al coperto.

PRÜFUNG DER WASSER-DO-

SIERSTEUERUNG

Täglich:

- Die Unversehrtheit der Hüllen

der elektrischen und hydrauli-

schen Komponenten prüfen

(Schalttafel, Motoren und

Steckdosen/Wendel)

-Die Unversehrtheit der Isolati-

on der elektrischen Kabel und

der Tasten und Kontrollleuch-

ten prüfen

- Den Zustand der Wasserroh-

re und der Anschlüsse davon

prüfen

Wöchentlich:

-Die Unversehrtheit der elektri-

schen und hydraulischen

Komponenten prüfen und die

Eichungen der Thermorelais,

Sicherungen, Druckminderer

prüfen.

Beim Ersetzen der Komponen-

ten wegen Brüchen und/oder

Betriebsstörungen immer Ersatz-

teile des gleichen Typs und des

gleichen Fabrikats verwenden.

WASSERABLASSEN

Falls die Temperatur unter den

Nullpunkt absinken kann, ist das

Wasser aus der Maschine ab-

zulassen.

Dazu folgendermaßen vorgehen:

- Die Wasserversorgung schlie-

ßen

- Die Wasserzufuhrleitung von

der Schalttafel abtrennen und

das Wasser auslaufen lassen,

das eventuell darin vorhanden

ist.

- Mit spannungsführender Steu-

erung die DRAIN-Tasten drü-

cken, bis alles Wasser aus dem

Kreislauf ausgelaufen ist.

- Den Griff des Hauptschalters

auf die Position 0-OFF drehen.

- Das Stromkabel zur Versor-

gung der Steuerungl und zur

Verbindung von Steuerung und

Mischer abtrennen.

- Die elektrische Steuerung ab-

trennen und in ein Gebäude

bringen.

CHECKING THE ELECTRO

-HYDRAULIC PANEL

Daily:

- Check the electric and hydrau-

lic component enclosures to

ensure they are perfectly

sealed and intact (panel, mo-

tors and plug/sockets).

- Check the insulation of the

electric cables, the pushbut-

tons and indicator lights.

- Check the condition of the wa-

ter pipe and the relative fittings.

Weekly:

- Check the condition of the elec-

tric and hydraulic components,

and the calibration of the ther-

mal relays, fuses, pressure re-

ducers.

If components are to be replaced

following breakage and/or oper-

ating faults, use spare parts of

the same type and brand.

DRAINAGE

If there is possibility of the tem-

perature falling below 0° C, drain

the machine.

Proceed as follows:

- Turn off the water supply.

- Disconnect the water pipe con-

nection to the panel and drain

out any water that may be

present inside it.

- With the panel powered, press

the DRAIN buttons until all the

water is drained out of the cir-

cuit.

- Turn the main switch knob to

the 0-off position.

- Disconnect the panel and pan-

el-mixer power cable.

- Unhook the electric panel and

place it under cover.

CONTROLES TABLERO ELEC-

TROHIDRÁULICO

Diariamente:

- Controlar la integridad de las

protecciones de los compo-

nentes eléctricos e hidráulicos

(cuadro, motores y tomas / hé-

lices).

- Verificar la integridad del aisla-

miento de los cables eléctricos

y de los pulsadores y de las

luces indicadoras

- Verificar el estado de los tubos

del agua y respectivas unio-

nes

Semanalmente:

- Controlar la integridad de los

componentes eléctricos e hi-

dráulicos y controlar las regu-

laciones de los relés térmicos,

fusibles, reductores de pre-

sión.

En caso de sustitución de com-

ponentes debido a roturas y/o

anomalías de funcionamiento,

sustituirlos con repuestos del

mismo tipo y marca.

DRENAJE

En el caso en que la temperatura

descienda por debajo de 0° cen-

tígrados es necesario efectuar

el drenaje máquina.

Operar del siguiente modo:

- Cerrar la alimentación agua

- Desconectar el tubo de alimen-

tación agua al cuadro y hacer

salir el agua presente en su in-

terior.

- Con el cuadro bajo tensión

apretar los pulsadores DRAIN

hasta la salida total del agua

del circuito.

- Girar el mando del interruptor

general en posición 0- off,

- Desconectar el cable de ali-

mentación cuadro y de co-

nexión cuadro-mixer.

- Desenganchar el cuadro eléc-

trico y ponerlo en lugar prote-

gido.
