WANDERS Olaf Eco Instruction Manual

Olaf Eco
032012
INK.00.7925
NL
GB
FR
DE
Handleiding en installatievoorschriften 2
Users guide and installation manual 16
Mode d’emploi et instructions d’installation 30
Bedienungsanleitung und Installationsvorschriften 44
Olaf Eco - OIaf Eco round

2
© Copyright 2012 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.
Uw Olaf Eco houtkachel in één oogopslag 4
Installatie 4
Aansteken van de kachel 4
Werking van de luchtschuif 5
Eerste keer stoken 5
Instookprocedure speksteen 6
Brandstof 6
De optimale stookwijze 7
Schoorsteen en rookkanaal 8
Onderhoud 8
Klein onderhoud 8
Buiten gebruikstelling 8
Jaarlijks onderhoud 8
Veiligheid 9
Garantie 9
Installatievoorschriften Olaf Eco 10
Voorbereiding 10
Het schoorsteenkanaal 10
Brandveiligheid 11
Installatie 11
Verbrandingsluchttoevoer 11
Aansluiten van de haard 12
Speksteen bevestigen 12
Reparaties 13
Technische gegevens 14
Technische tekeningen 58
NL Handleiding en installatievoorschriften
Olaf Eco

3
NL
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang
plezier van zult hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Olaf Eco
is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor
de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de
garantie van een lange levensduur voor deze houtkachel.
In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw
houtkachel. In deel twee staan de installatievoorschriften en de technische specicaties van de Olaf Eco. Deze zijn
vooral van belang voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens
goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw Olaf
Eco.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
t Het toestel mag niet gebruikt worden zonder glas.
t Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
t Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg
ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel
begeven.
t Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen
en personen.
t Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
!

4
Uw Olaf Eco houtkachel in één oogopslag
De Olaf Eco
De Olaf Eco kent een voorverwarmde ruitenreiniging en een ingenieus extra luchtcirculatiesysteem, waardoor
de rookgassen nogmaals worden naverbrand. Bovendien zorgen ook het hoogwaardige gietijzer en de
vermiculite binnenbekleding voor een optimale warmteopbrengst.
Door de verlengde rookgaskanalen in de kachel wordt het speksteen tijdens het gebruik optimaal verwarmd.
Door de eigenschap van speksteen zal de kachel nog uren, nadat het vuur gedoofd is, warmte uit blijven
stralen.
Installatie
Over het algemeen zorgt de dealer waar u de Olaf Eco heeft aangeschaft, ook voor de installatie van de
houtkachel. Is dat niet het geval, verzeker u er dan van dat de installatie wordt uitgevoerd door een erkende
installateur. Een erkend installateur kan u ook het juiste advies geven over het eventuele rookkanaal waarop
de kachel moet worden aangesloten. De houtkachel is geschikt als bijverwarming en is geen vervanger voor
bijvoorbeeld uw centrale verwarming. Houd bij de installatie rekening met de brandveiligheid. Zie pagina 9.
Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie
geven op de juiste werking van de Olaf Eco.
De houtkachel is bedoeld als bijverwarming en kan dus niet als hoofdverwarming dienen.
Aansteken van de kachel
Aansteken in de vroege herfst of late winter
Wanneerdebuiten-enbinnentemperatuurnietveelvanelkaarverschilleniseengoedeschoorsteentrek
een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje
helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel
luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met
weinig hout voorkomt dat rook de kamer weer instroomt, ook dient de klep hiet helemaal dicht te
staan
!
!
!

5
NL
De haard wordt bij het aansteken en stoken
erg heet en heeft zeker een paar uur nodig
om af te koelen. Raak de kachel daarom niet
onbeschermd aan tijdens het stoken en tijdens
het afkoelen daarna. Bedien de haard altijd
met een handschoen, anders kunt u zware
brandwonden oplopen.
Voordat u de haard gaat aansteken, veeg met bijv. een
papiertje van een keukenrol, de eventuele aanslag
van de ramen. En gebruik dit papier gelijk voor het
aanmaken van uw vuur.
Zet de verbrandingslucht toevoer opening open
d. Schuif, voordat u de kachel aansteekt, de
schuif maximaal open. Open de keerklep van het
rookgaskanaal c. Open daarna de deur en leg een
paar propjes papier of aanmaakblokjes in de haard met
daar bovenop een aantal kleine stukjes hout. Steek
de stukjes hout aan en zet de deur voor enkele (3-5)
minuten op een kier voor extra luchttoevoer, en om de
schoorsteen trek sneller op gang te krijgen. Wanneer
de stukjes hout branden, kunt u extra hout toevoegen.
(Probeer het hout zodanig losjes in het vuur te
leggen, dat de vlammen zich er goed rondom kunnen
ontwikkelen). Als de haard goed op temperatuur is
kunt u de rookgaskeerklep sluiten c. De rookgassen
worden nu aan de binnenzijde langs het speksteen geleidt.
Hout bijvullen
Letop datu,voordatu hout bijvult,de rookgasklepweeropen zet. Ditom te voorkomendat rookgassen
de woonkamer instromen. Nadat u de deur weer gesloten heeft kunt u de rookgasklep weer sluiten.
Werking van de luchtschuif
De luchtschuif dheeft 3 standen n.l.
1. helemaal uitgetrokken primaire en secundaire luchttoevoer open.
2. indrukken totdeeerste klik alleen secundaireluchttoevoeropende kachelheeft nuhet hoogste rendement
en de ruitenspoeling werkt het best.
3. indrukken tot de tweede klik alles dicht de kachel zal nu langzaam uitgaan.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
Eerste keer stoken
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die
onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht
afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de
ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds
wordt warm, wat gele vlekken kan veroorzaken.
c
d
!
!
!
!

6
Instookprocedure speksteen
Indien u zich niet aan onderstaande instookprocedure hout kan de garantie komen te vervallen. De kachel is
uitsluitend geschikt voor het verbranden van hout. Voor verdere toelichting zie het hoofdstuk ‘Brandstof’ op
pagina 6.
t open de luchtschuif d
t open de rookgaskeerklep door de hendel links-achter de kachel naar links te trekken c
t leg 2 aanmaakblokjes op het midden van de stookplaat
t plaats hieromheen een piramide van 8 tot 10 aanmaakhoutjes met een grote van ca. 3 cm dikte en 25 cm
lengte
t ontsteek de aanmaakblokjes
t deur tot op een kier sluiten
t als het vuur goed brand en het condens van de ruit is verdwenen kunt u de deur sluiten
t als de kachel warm is de rookgaskeerklep csluiten door de hendel links-achter naar rechts te duwen
t vul de kachel niet bij, maar laat de kachel uitgaan en afkoelen tot kamertemperatuur
t herhaal deze procedure 3 maal
t daarna de hierboven genoemde stappen nogmaals uitvoeren, maar nu ook één maal bijvullen met 1 kg
hout en daarna de kachel weer uit laten branden
t herhaal deze procedure 3 maal
Wanneer u de Olaf Eco na de eerste instookprocedure gebruikt, moet de haard‘instoken’. Het toestel is voorzien
van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat
gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens
kan dit ‘instoken’een onaangename geur met zich meebrengen, maar die is onschadelijk. Ventileer de ruimte
goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een
afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor
keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het
glas en zijn daarna niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
Let op vingerafdrukken
Pas op dat u het glas van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas
en zijn daarna niet meer te verwijderen.
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet
verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven
wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren.
Brandstof
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
!
!
!

7
NL
De Olaf Eco kan alleen gestookt worden met hout. Leg niet meer dan 2 tot 3 kg brandstof tegelijk in de kachel.
Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel.
Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard
zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op
schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na
twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid,
veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.
Gebruik geen paranehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge
hitte de parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan
direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn
zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en
ander afval te verbranden vanwege de giftige rookontwikkeling.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals
eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool.
Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en
minder houtskool.
Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op
een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf
de onderkant drogen en komen de onderste houtblokken niet in contact met water.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Hierdoor heeft u minder hout
nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal
tips voor optimaal stookplezier:
t Stook uw kachel altijd met een gesloten deur; daardoor verbeterd uw stookrendement 8 tot 10 keer. Bij
een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief
koude lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes,
met name van naaldhout.
t Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciente verbranding
tegen en belast het milieu onnodig.
t Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur verbruikt minimaal 25 kubieke
meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
t Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij
mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw
omgeving.
t Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard
kunnen vervormen of scheuren door plotselinge, grote temperatuurverschillen.
t Vermijd het overmatig toevoegen van brandstof. Hierdoor komt er teveel warmte vrij. U belast hiermee
het toestel en het raakt blijvend beschadigd.
!
!
!

8
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de
kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of
een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter
heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als
de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken,
evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan
uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.
Wat te doen bij schoorsteenbrand
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel
de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw
installateur.
Onderhoud
Klein onderhoud
t Verwijder twee á drie keer per week de afgekoelde as uit de kachel. Wij adviseren u om een asemmer te
gebruiken.
t Wij adviseren u om een laagje as van twee tot drie centimeter op de stookplaat te laten liggen. Zo
beschermt u het materiaal.
t Reinig de kachel aan de buitenkant met een zachte doek die niet pluist. Gebruik geen agressieve
schoonmaak- en/of schuurmiddelen.
t Gebruik geen water i.v.m. het speksteen.
t Maak het koude glas in de deur schoon met schoonmaakmiddel voor keramische kookplaten. Raak het
schone glas niet meer met de vingers aan; vingerafdrukken branden in het glas en zijn daarna niet meer
te verwijderen.
Gebruik geen agressieve schoonmaak- en/of schuurmiddelen
Buiten gebruikstelling
t Laat in de zomerperiode de luchtschuif openstaan.
Zo ontstaat een stroming die het vocht uit de
kachel houdt.
t Reinig de haard grondig na het winterseizoen.
Denk daarbij ook aan de trekkanalen in de haard.
Jaarlijks onderhoud
t Laat, in verband met brandveiligheid en een
eventuele brandverzekering, ieder jaar uw
schoorsteen grondig vegen door een erkende
schoorsteenveger.
t Laat elk jaar de schuiven en/of kleppen controleren
op hun werking.
t Laat jaarlijks alle afdichtingen van deuren en
glasramen controleren op slijtage.
!
!
!

9
NL
Veiligheid
Met een houtkachel van WANDERS heeft u een comfortabele én veilige warmtebron in huis. De brandveiligheid
begint bij correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich daartoe
te houden aan de installatievoorschriften, zoals omschreven op pagina 10 en verder. Voor veilig stoken zijn de
volgende punten van belang:
1. Stook uw houtkachel zo veel mogelijk met een
gesloten kacheldeur. Dat verhoogt het rendement
en is veel beter voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden
in de buurt van een brandende kachel komen en
laat ze zeker niet alleen als de haard brandt. Gebruik
eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoen en materialen
op de kachel. Dit kan de kachel onherstelbaar
beschadigen.
4. Plaats de kachel nooit voor een muur behangen met
brandbare materialen (zoals papierbehang)
5. Bouw de Olaf Eco houtkachel nooit in.
6. De afstand van de Olaf Eco tot de achterliggende
brandvrije wand moet minimaal 10 centimeter zijn.
7. De afstand van de glaszijde van de haard tot aan
de muur moet altijd meer zijn dan 80 centimeter, in
verband met brandveiligheid.
8. Plaats geen brandbare materialen, bijvoorbeeld
gordijnen, houten voorwerpen (kasten schilderijen),
vlakbij de kachel en het rookkanaal. Houd minimaal
een afstand aan van 100 centimeter vanaf de
buitenzijde van de haard of het schoorsteenkanaal.
9. Als de vloer rond de houtkachel van brandbaar materiaal is, gebruik dan een vloerplaat. Zie voor de minimale
afmetingen de afbeelding op pagina 9.
10. De houtkachel mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.
Garantie
Op de Olaf Eco houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar
na aankoopdatum, mits de houtkachel op de juiste wijze is geïnstalleerd en wordt gebruikt volgens de
aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal-
en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten
vallen niet onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten
B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de houtkachel geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel. Mocht
dat zo zijn, dan moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van
de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet
door WANDERS erkende installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De
garantie vervalt ook bij gebruik van een verkeerde brandstof en het overbelasten van het toestel.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen
en de lak.
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes

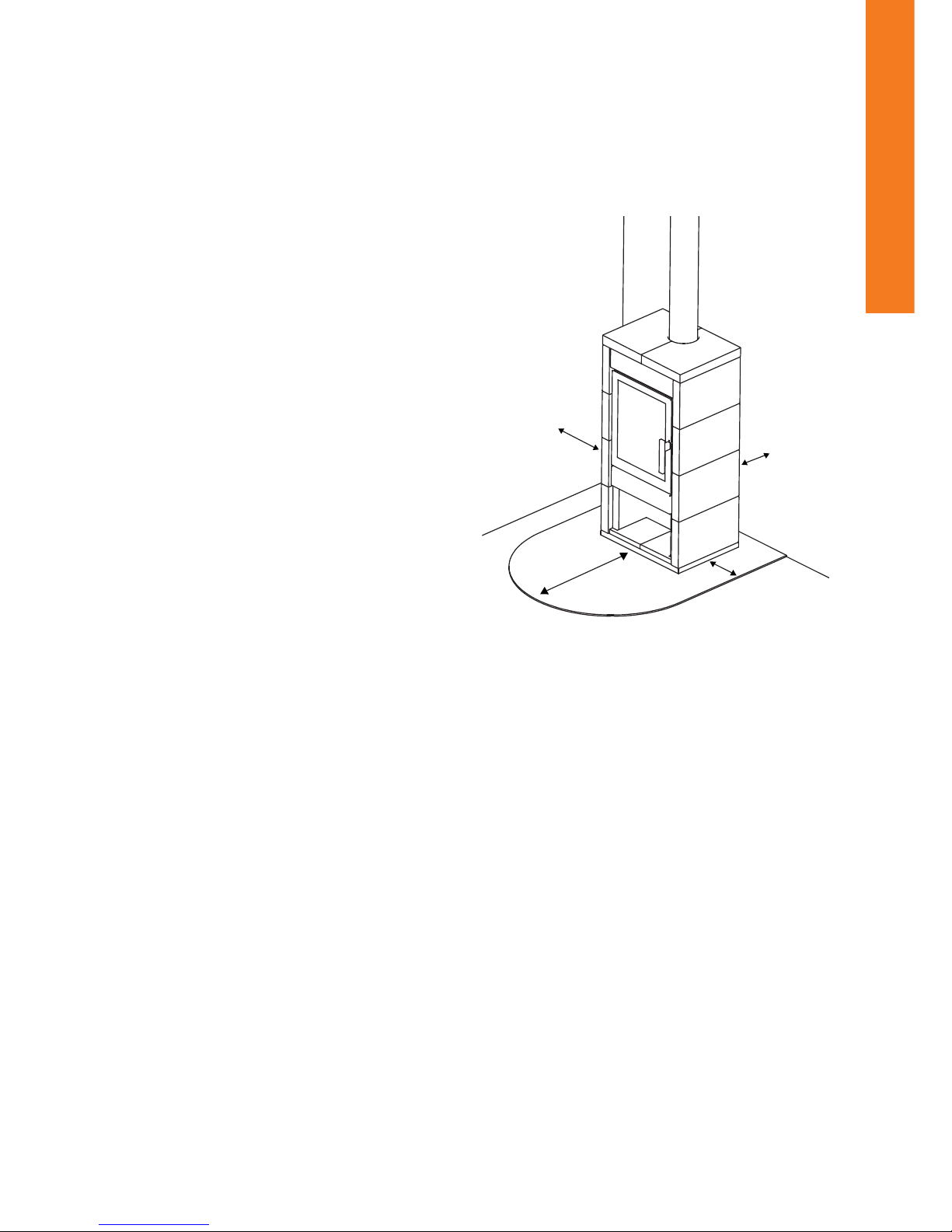

50 cm
50 cm
20 cm
10cm

10
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen
te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur
kan u hierover informeren.
Klachten worden in behandeling genomen nadat de verkooprma of installateur een klacht heeft
ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparaties geven geen
recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.
Het speksteen is een natuurproduct. Het kan voorkomen dat er haarscheurtjes onstaan in het
materiaal. Ook kan er licht kleurverschil zijn tussen de verschillende panelen. Dit is van geen belang
voor de werking van de kachel en valt derhalve ook niet onder de garantie.
Installatievoorschriften Olaf Eco
DeOlafEcoisgekeurdvolgensdeinternationalenormeringEN13240enkenneneenextrauitbreidingsnormering
voor optimaal milieuvriendelijke stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel
kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De Olaf Eco mag
nooit worden ingebouwd.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de
onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving
voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Olaf Eco
onvolledig of onjuist is aangesloten of geïnstalleerd.
Het is niet toegestaan de kachel te plaatsen in:
t Trappenhuizen, behalve in gebouwen met niet meer dan 2 woningen.
t Algemeen toegankelijke galerijen en gangen.
t Ruimtes waar licht ontvlambare of explosie gevaarlijke stoen worden verwerkt.
t Ruimtes waar een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de luchtaanvoer rechtstreeks
van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de Olaf Eco plaatst dient u de volgende punten in acht te nemen:
t Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt
en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te
worden verwijderd.
t De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
t De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.
t Het schoorsteenkanaal dient altijd
inuitmondings gebied 1 uit te komen (zie
illustratie)
t Het schoorsteenkanaal dient ten tijde van
plaatsing schoon en lekdicht te zijn en
zonder enige belemmering een diameter
van minstens 150 millimeter te hebben.
t Eventuele bochten in het rookkanaal
mogen niet groter zijn dan 45 graden en in
aantal niet meer dan 2.
t U dient zich ervan te overtuigen dat het
!
1
33
AX
X > 23˚
3
X
X < 23˚
1
500 mm
!
!

11
NL
schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om de onderstaande voorschriften in acht te nemen voordat
de kachel en het rookgaskanaal zelf worden geïnstalleerd.
1. De vrije afstand tot de brandvrije achterwand is minimaal 10 centimeter.
2. Brandbare materialen zoals gordijnen, meubels en glazen objecten dienen minimaal 100 centimeter van
de buitenzijde van de kachel te staan.
3. De muur achter de kachel moet uit brandvrije materialen bestaan of moet ermee geïsoleerd worden.
Het te gebruiken isolatiemateriaal dient een temperatuur van 700 graden Celcius te weerstaan en een
dichtheid van 80 kg/m3 te hebben. Zie voor eventueel te gebruiken isolatiematerialen de tabel op pagina
15.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij
op balklagen en eventuele elektrische leidingen.
5. Tussende kachel endragende,stalen constructieonderdelen moet minimaal een afstandvan 50 centimeter
zitten (in alle richtingen).
6. Houten constructieonderdelen binnen het stralingsbereik van de kachel (ongeveer 80 centimeter vanaf
de buitenzijde van de kachel) dienen brandvrij bekleed te worden.
7. De vloer rondom de kachel moet uit brandvrije materialen bestaan, zodat eventuele as uitval geen schade
kan veroorzaken aan de vloer. Het brandvrije gedeelte beslaat een cirkel met een minimale straal van 65
centimeter, gerekend vanuit het midden van de kachel. Heeft u een houten vloer, dan kan uw kachel op
een ronde, brandvrije vloerplaat staan.
8. Bedek de kachel en het afvoermateriaal nooit met brandbaar materiaal.
9. Voorkom bij het plaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan
door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom
dit.
Installatie
DeOlafEcoisgekeurdvolgensdeinternationalenormeringEN13240enkenneneenextrauitbreidingsnormering
voor optimaal milieuvriendelijke stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel
kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De Olaf Eco mag
nooit worden ingebouwd.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de
onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving
voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Olaf Eco
onvolledig of onjuist is aangesloten of geïnstalleerd.
Verbrandingsluchttoevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een externe
luchttoevoeropening. Een externe luchttoevoeropening is absoluut vereist indien:
t Het huis is voorzien van een warmte terugwinsysteem.
t Het vertrek is voorzien van een centraal afzuigsysteem.
t Een afzuigkap in dezelfde ruimte staat.
De aansluitingen voor de externe lucht zijn op de afbeeldingen aangegeven op pagina 12.
!

12
Aansluiten van de haard
Verzeker u ervan dat de vloer het gewicht van de haard
probleemloos kan dragen.
Volg, voordat u de haard monteert, eerst de aanwijzingen
op uit het vorige hoofdstuk‘Voorbereiding’. Let op dat u uw
rug en de vloer niet beschadigt tijdens de installatie.
1. Sluit de Olaf Eco aan op een bestaande schoorsteen.
2. De onderdruk in het rookkanaal moet 10 tot 12 Pa (0,1
tot 0,12 millibar) zijn.
3. Neem brandbeschermende maatregelen (zie de
punten 1 t/m 8 op pagina 9)
4. Plaats de kachel op de uitgekozen plek.
5. Stel de kachel waterpas.
6. Plaats de pijp tussen de kachel en het afvoerkanaal. Sluit
op het verbindingsstuk (de pijpmond) een stuk buis
aan van Ø150 millimeter met een zo recht mogelijke
overgang van de kachel naar het schoorsteenkanaal.
De buis moet minstens van twee millimeter dik staal
zijn. Let op: de buis zet in de lengte ongeveer 1 cm per
meter uit. Zorg ervoor dat de afvoer niet klemt tussen
het pijpmondje en het plafond.
Speksteen bevestigen
De speksteenpanelen dienen voorzichtig gemonteerd te
worden om beschadigingen te voorkomen. Denk aan uw
rug.
380,50
157,25
100,00 Ø

13
NL
Reparaties
Vervangen van het glas
Let er op dat het glas scherp is.
Verwijder de 4 schroeven en de 2 glaslijsten in de binnenhoeken van de deur.
Haal voorzichtig het glas en eventuele scherven weg.
!

14
Technische gegevens
Olaf Eco
Deur sluiting I & II Ba
Nominaal vermogen* 8 kW
Pijpdiameter verbrandingsgassen 150 mm
Maximale vulling met hout 3 kg
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar
Brandstof; houtblokken (30 x 10 cm)
Maximale opleg hoeveelheid 3 stuks
Primaire luchtklep maximaal
Secundaire luchtopening maximaal
Brandtijd brandstof ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur met als brandstof hout
Olaf Eco
Rookgashoeveelheid 6,4 g/s
Rookgastemperatuur 275 0C
Voordruk 0,12 mBar
Rendement 85,0 %
CO op 13% O20,08 %
Fijnstof 17 mg/m3
Keuringsinstituut 1625
Keuringsnorm EN13240
Keuringsrapportnummer RRF - 4010 2388
Richtwaarden voor de inhoud van de te verwarmen ruimte:
Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te verwarmen ruimte
kunnen volgens DIN 18893 de volgende waarden aangehouden worden:
Bij gunstige verwarmende omstandigheden:
Bij minder gunstige omstandigheden:
Bij ongunstige omstandigheden:
bereken volgens DIN 4701
135 m3
95 m3
Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25%
minder gerekend worden.

15
NL
7DEHOLVRODWLHPDWHULDDO1%DOOHHQZDWLQKHWJHDUFHHUGHJHELHGVWDDWLVWRHJHVWDDQ
,VRODWLH  9HUSDNW  :DUPWHJHOHLGLQJ  %RYHQVWH  'LFKWKHLG
JHEUXLNVWHPS
QUDUWLNHO QUYRUP  QUYHUSDNW  QU &  QU NJP³
10
11
12
13
01
02
03
04
05
06
07
08
09
10
99
01
02
10
11
20
21
99
10
12
14
16
72
74
76
99
02
03
04
05
06
07
08
09
10
11
12
13
18
99
20
30
40
50
60
70
80
90
100
110
120
130
180
mineraal wol
glaswol
steenwol
slakken
banen
losse wol
wol
granulaat
vilt
lamellen mat
matten verstikt
platen
schalen
segmenten
gevlochten
overige
matten verstikt
matten verstikt
matten verstikt
g. kromme 2
schilfers
g. kromme 1
schilfers
g. kromme 2
platen
g. kromme 1
platen
g. kromme 2
enkel
100
120
140
160
720
740
760
=RHNLQGH]HWDEHOKHWLVRODWLHPDWHULDDOXLW *URHSLV1,(7WRHJHVWDDQ
Tabel isolatiedikte bij muurdikte
muurdikte 10 cm isolatie convectiemantel
Bescherming van de muur
Achterkant
8 cm
Zijkant
8 cm
Onderkant
6 cm
Wanden uit brandbare bouwdelen XX
Dragende wanden uit staalbouw XX
Inbouw meubel tegen kachel XX
Inbouwmeubel in achterliggende muur XX
Overige wanden
Wanddikte < 10 cm XX
Wanddikte >10 cm (kan gemetselde muur
zijn)
--
Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van
inbouwwanden

16
GB User guide and installation manual
Olaf Eco
© Copyright 2012 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
Your Olaf Eco wood-burning stove at a single glance 18
Installation 18
Lighting the stove 18
Air valve 19
Lighting the stove for the rst time 19
Anneal procedure for soapstone 19
Fuel 20
The best way to burn your stove 21
Chimney and ue 21
Maintenance 22
Small maintenance 22
When the stove is not used 22
Yearly maintenance 22
Safety 22
Guarantee 23
Installation Instructions Olaf Eco 24
Preparation 24
The chimney ue 24
Fire Safety 25
Installation 25
Supply of combustion air 25
Connecting the hearth 26
Attaching the soapstone 26
Repairs 27
Technical details 28
Technical drawings 58

17
GB
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many
years on end. With its unique design you can view the Olaf Eco from all corners of the room.
When designing this replace we took particular care regarding the ease of use, the operational safety and the
design. The Olaf Eco is developed and produced at our own factory in Netterden (the Netherlands) and is for the
greater part handmade. Only the best materials are used for the construction and comply with current international
standards. This will guarantee that your woodstove has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly
and safely. The sEcond part of the manual contains the installation instructions and the technical specications of
the Olaf Eco. They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy
place. Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team
t Do not use the appliance without glass.
t Donotplacehighlyammablematerialslikenylonclothesofammableuidsintheneighbourhood
of the appliance.
t This appliance is not meant for operation by persons (including children) with limited physical or
intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always
ensure that they are supervised when near the appliance.
t Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
t The appliance must be mounted and connected by an acknowledge installer in accordance with
the installation instructions and national and currently applicable local regulations
!

18
Your Olaf Eco wood-burning stove at a single glance
The Olaf Eco
The Olaf ECO stove has a pre-heated glass-cleansing system and an extra ingenious air circulation system
for afterburning gasses. High-quality cast iron and the vermiculite inner cladding ensure an optimum heat
output. The elongated ue channel in the stove ensures that the soapstone is optimally heated when the
stove is used. The heat retention property of the soapstone is such that most of the thermal energy is retained
in the soapstone mass, which continues to radiate heat long after the re has gone out.
Installation
It is common practice for the dealer where you purchased your stove to also take care of installing it. If this is not
the case, please ensure that the installation is done by a certied installer. A certied installer can also give you
the right advice about the ue tube to which the stove must be connected. Connecting wood-burning stoves
by unqualied persons is prohibited, in which case we cannot give any guarantee about proper functioning of
your stove. Please bear the re safety in mind when installing the stove. See also page 25.
It is not allowed to have wood-burning stoves connected by unqualied installers. In such case we
cannot give any guarantee that the Olaf Eco will work properly.
The wood-burning stove is suitable as an extra heat source and does not replace your principal
heating device.
Lighting the stove
Lighting your stove early in autumn or late in winter
When the external and internal temperatures do not dier much, a proper chimney draught is a real
challenge. You can help chimney draught get started early in autumn or late in winter by burning
some wood while keeping all air inlets maximally open. An abundant air supply speeds up quick
heating which in turn increases the draught in the chimney. Lighting up the stove with only a little
wood prevents smoke from streaming into the room but be sure that the valve is not completely closed.
!
!
!

19
GB
The stove will become very hot when you
light it and will need at least a couple of hours
to cool o. Don’t touch the stove without
protection during ring and during cooling
o. Handle the stove always with a glove to
avoid getting serious burns.
Before lighting the re, you must clean away any
deposits on the window pane with a piece of paper
towel. The same paper can be used for lighting the re.
Open the combustion air inlet d. Open the slide to its
maximum before lighting the stove. Open the ue gas
regulator in the ue duct c. Then open the door and
put some balls of paper or relighters in the stove and
place some wood kindling on top. Light the kindling
and leave the stove door ajar (for 3 to 5 minutes) for
extra air supply and enhancing chimney draught. Once
the kindling has caught re you can add extra wood.
(Put the logs loosely on the re so that the ames can
catch on all around). Close the ue gas regulator once
the stove has the right temperature c.
The ue gases are then guided along the soapstone on
the inside.
Reloading wood
To prevent fumes from entering the room while reloading the wood make sure to open the regulator
in the ue duct rst. After you’ve closed the door you can close the regulator again.
Air valve
The air valve dhas 3 positions:
1. Opened all the way: the primary and secondary air supply is open.
2. Pressed until the rst click is heard: only the secondary air supply is open and the stove will produce the
highest yield while the glass cleaning system works optimally.
3. Pressed until the second click is heard: everything is closed, and the re will go out slowly.
It is prohibited to light the stove with liquids like petrol or spirits. Do not have the cooker hood on in
the room where you operate your stove.
Never touch the varnished parts when you heat your stove.
Lighting the stove for the rst time
Newly-built house or recently renovated?
It is advisable to wait six weeks before lighting the stove in a newly-built house that has recently been completed, or in
a space that has recently been renovated drastically. The walls and ceilings still contain gases, softeners and moisture
from plasterwork or paint. The warm air-streams may discolour the dust particles in the space which may stick to
walls and ceilings. Even the moisture in the walls and ceilings will become warm and may cause yellow stains.
Anneal procedure for soapstone
The warranty does not cover any damage caused by not complying with the anneal procedure set out below.
The stove is only suitable for burning wood. Please see the chapter on ´Fuel´ on page 20.
t Open the air valve d
!
!
c
d
!
!

20
t Open the ue regulator by pulling the handle on the left back to the left c.
t Put two relighters in the middle of the re plate
t Arrange a pyramid of 8 to 10 pieces of kindling measuring about 3 cm thick and 25 cm long
t Light the relighters
t Leave the door slightly ajar
t Once the stove is burning and the condensation has disappeared from the glass pane, you can close the
door
t Once the stove is burning you can close the ue gas regulator cby pulling the left-back handle to the
right.
t Do not refuel the stove but leave the stove to die and cool down to room temperature
t Repeat this procedure three times
t Repeat the above steps again but rell the stove with 1 kg of wood and then let the stove die again.
t Repeat this procedure three times.
When you light the Olaf ECO for the rst time, the hearth must still‘anneal’and temper itself.The unit has a heat
resistant lacquer which must burn in the stove at temperatures above 400 °Celsius. This will happen during
the rst few times of lighting the stove and temperatures rise to 600 °C. Though this may give an unpleasant
smell, it is otherwise harmless. Air the room well when the stove is burning. Make sure that any cooking hood
in the same space is not turned on when the stove is burning; a cooking hood extracts the combustion air that
the stove needs.
Some deposit may form on the glass panes of the stove when you‘anneal’ your hearth. You can easily remove
this deposit with a damp cloth after the stove has cooled down. You can also use some cleansing agent for
ceramic rings. Please make sure you do not leave any nger marks on the clean glass. Finger marks burn into
the glass and cannot be removed later.
It is prohibited to light the stove with liquids like petrol or spirits. Do not have the cooker hood on in
the room where you operate your stove. Never touch the varnished parts when you heat your stove.
Avoid nger marks
Do not touch the glass of the stove with your ngers. Finger marks will burn into the glass and cannot
be removed later.
Discolouration of walls, ceilings and grates
The walls, ceilings and grates may show some discolouration after lighting your hearth. This is caused
by the dust particles that burn in the convection cover. This is a natural process for which WANDERS
cannot be held responsible. To minimize discolouring we refer to the advice given for atmospheric
hearths. Your installer can give you more information about this.
Fuel
Wood Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch, Ash, Alder 1,5 years
Fruit trees, Beech 2 years
Oak 2,5 years
The stove only burns on wood. Do not put more than 3 to 4 kg of fuel in the stove at the time. Always use clean
and cut logs, which have suciently dried. Please see the above list for drying times. Wet wood does not burn
well and gives heavy smoke emission. It may blacken the glass pane of your stove with soot and build up smut
in the ue pipe. This may increase the risk of chimney re.
!
!
!
