WBOX Technologies WBXPSU1A12V User manual

WBXPSU1A12V
WBXPSU3A12V
WBXPSU5A12V
13.8Vdc Power supply range
with battery charging

User Guide
13.8Vdc Switch Mode Power Supplies
Specification
- Read the user guide carefully installing this equipment.
- This equipment is for indoor use only.
- Mounting, maintenance and repair must be carried out by service personelle only.
- This equipment must be securely mounted.

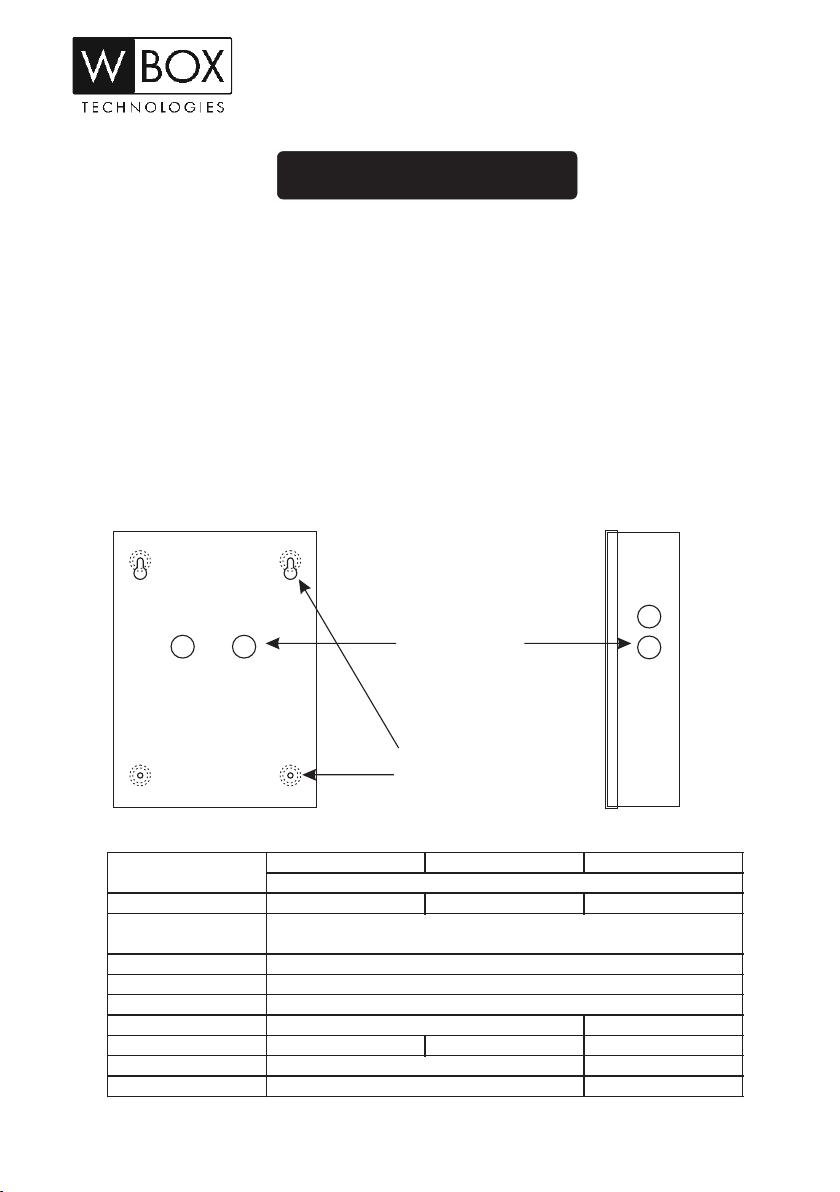

Mounting
This equipment must be securely mounted.
Cable Entry
Mounting Holes
Rear view Right side view
MODEL
Input
Output current Max.
Output voltage
Output fuse
Dimensions LxWxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
Voltage 13.4 – 14.2vdc (13.8vdc nominal) on mains power
10.0 – 12.7vdc on battery power
Mains LED
Fault LED
Mains present (Green)
Fault present (Red):Output fuse fail
Charge current Max.
F4A F6A
300X195X83
Mains fuse T2A T3A
Battery compartment 1 x 12V/7Ah 1 x 12V/17Ah
0.8A
USER GUIDE
WBXPSU3A12V
EN
www.wboxtech.com REV1

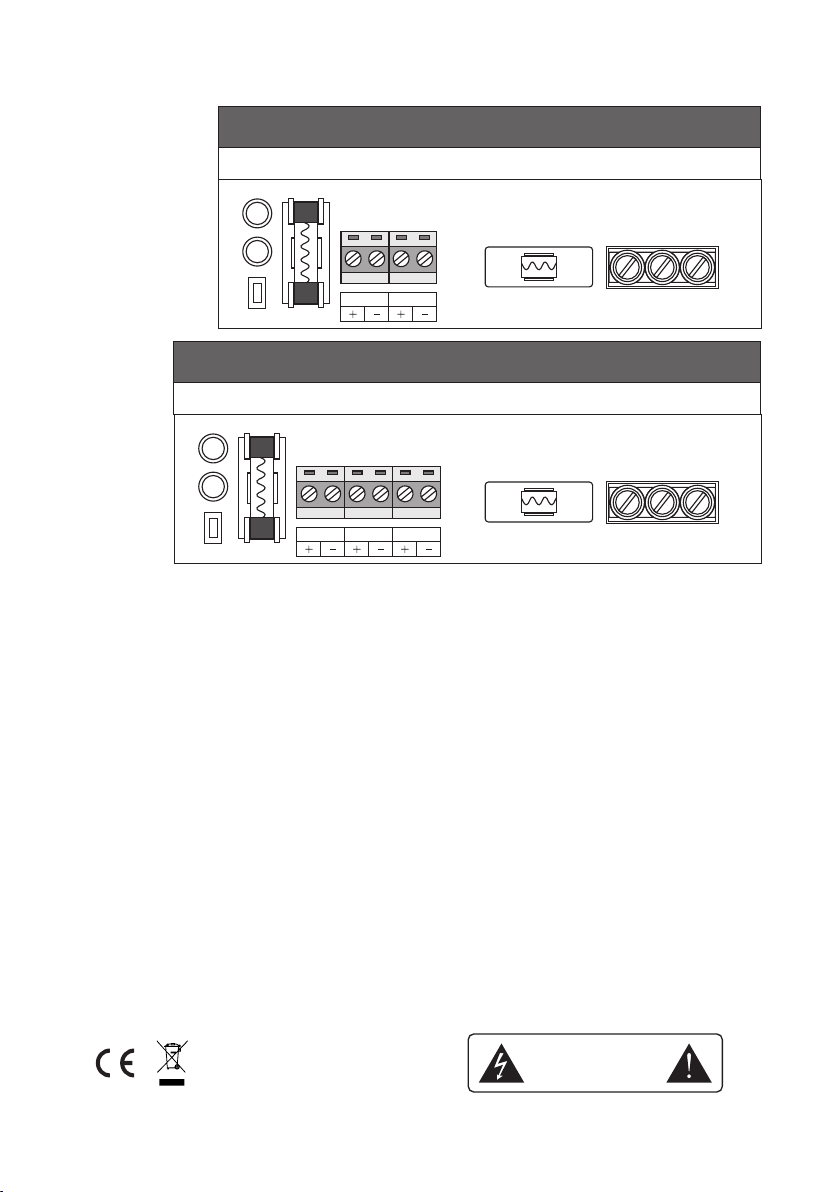

Connection description
All content and specifications are subject to change without prior notice.
CAUTION
No servicable components
Do not disassemble
Caution
- Make sure Correct input voltage is provided
- This equipment must be installed in a controlled environment.
- Only suited for permanently powered systems.
- Make sure the power supply is well ventilated.
- This equipment must be grounded.
- Use 2.5mm2 gauge mains wire.
-Improper storage and installation environment may shorten the life of this
equipment and cause malfunctions.
Over-voltage protection
Over-current protection
Short circuit protection
Protection
Over charge protection
Over discharge protection
*BATTERY TEST SWITCH
Before connecting to AC power for the first time, this switch can be used for activating the battery;
After connecting to AC power, the battery will be activated automatically during AC power failure,
without pushing this switch.
NL GND
AC INPUT
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED(GREEN)
LED(RED)
BATTERY
DC OUTPUT
OUTPUT FUSE INPUT FUSE
BATTERY
TEST
*
AC INPUT
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
LED(GREEN)
LED(RED)
BATTERY
DC OUTPUT
OUTPUT FUSE INPUT FUSE
BATTERY
TEST OUTPUT2
*
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Spécification
- Lisez attentivement la notice d’emploi lors de l’installation de cet appareil.
- Il ne doit être utilisé qu’en intérieur.
- Seul le personnel de service doit se charger du montage, de l’entretien et
des réparations.
- Cet appareil doit être fixé solidement.

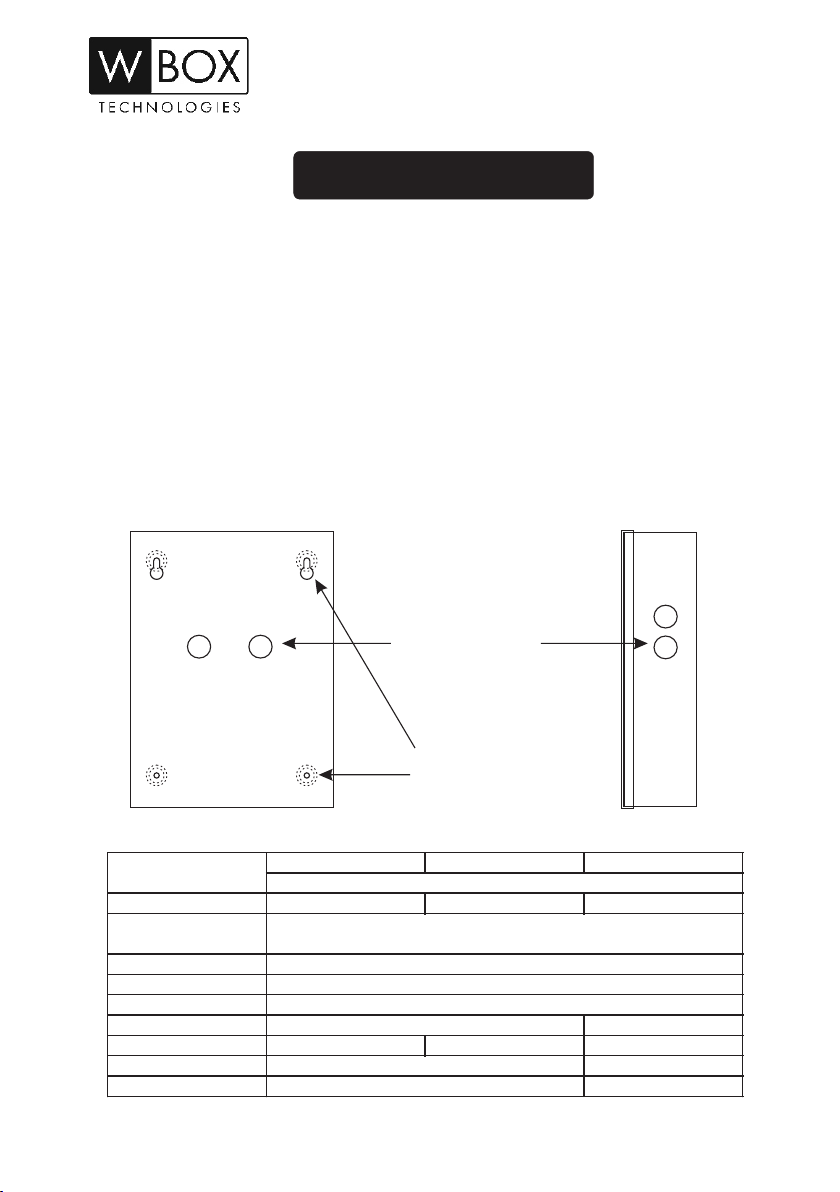

Montage
Cet appareil doit être fixé solidement
Point d’entrée du fil
Trous de montage
Vue arrière Vue du côté droit
Modèle
Puissance
Intensité maxi en sortie
Tension en sortie
Fusible en sortie
Dimensions LxWxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
Tension 13.4 – 14.2vdc (13.8vdc nominal) secteur
Tension 10.0 – 12.7vdc de la batterie
LED d'indication d’alimentation
LED d’indication d’un dysfonctionnement
Courant secteur présent (verte)
Dysfonctionnement en cours (rouge):Problème de fusible en sortie
Intensité maxi de charge
F4A F6A
300X195X83
Fusible secteur T2A T3A
Compartiment de la batterie
1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Notice d'emploi
WBXPSU3A12V
FR
www.wboxtech.com REV1

Description des branchements
L'intégralité de cette notice et des spécifications est sujette à changement sans préavis
CAUTION
No servicable components
Do not disassemble
Mise en garde
- Assurez-vous qu’une tension en entrée correcte circule
- Cet appareil doit être installé dans un environnement contrôlé
- L'appareil est uniquement adapté aux systèmes alimentés de façon permanente
- Assurez-vous que l'appareil soit bien ventilé
- Cet appareil doit être raccordé à la terre
- Utilisez un fil secteur d’un diamètre de 2,5 mm2
-Un lieu de stockage et d'installation inadéquat peut minimiser la durée utile de cet
appareil et provoquer des dysfonctionnements
Protection contre les surtensions
Protection contre les surintensités
Protection contre les courts-circuits
Protection
Protection contre les surcharges
Protection contre les déchargements trop
importants
*Bouton de test de la batterie
Avant de brancher pour la première fois l’appareil sur l’alimentation secteur, cet bouton peut être
utilisé pour allumer la batterie;
Après avoir branché l’appareil sur l’alimentation secteur, la batterie s’allumera automatiquement
en cas de panne de l’alimentation secteur, sans appuyer sur ce bouton..
NL GND
AC Puissance
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED (verte)
LED (rouge)
batterie
DC sortie
Fusible en sortie Fusible en entrée
Bouton de test
de la batterie
*
AC Puissance
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
LED (verte)
LED (rouge)
BATTERY
DC sortie
Fusible en sortie Fusible en entrée
Bouton de test
de la batterie OUTPUT2
*
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Especificación
- Lea la guía de usuario detenidamente cuando instale este equipo
-Este equipo es solo para uso en interior
- La instalación, mantenimiento y reparación debe ser realizados solo por
personal de servicio
- Este equipo de instalarse de forma segura
Montaje
Este equipo de instalarse de forma segura
Entrada de cables
Orificios de montaje
Vista posterior Vista lateral derecha
Modelo
Entrada
Corriente de salida máxima
Tensión de salida
Fusible de salida
Dimensions (mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2vdc (13.8vdc nominal) Tensión de la alimentación principal
10.0 – 12.7vdc Tensión de la alimentación de la batería
LED de alimentación principal
LED de fallos
Alimentación principal presente (Verde)
Fallo presente (Rojo):Fallo de fusible de salida
Corriente de carga máxima
F4A F6A
300X195X83
Fusible principal T2A T3A
Compartimiento de batería
1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Guía de usuario
WBXPSU3A12V
ESP
www.wboxtech.com REV1

Descripción de la conexión
Todo el contenido y especificaciones están sujetos a cambios sin previo aviso
CAUTION
No servicable components
Do not disassemble
Precaución
- Asegúrese de suministrar la tensión de entrada correcta
- Este equipo debe instalarse en un entorno controlado
- El equipo solo es apropiado para sistemas con alimentación permanente
- Asegúrese de que el equipo esté bien ventilado
- Este equpo debe conectarse a tierra
- Utilice cable de alimentación de calibre2 2,5 mm
-Un ambiente de almacenamiento e instalación inapropiado podría reducir la vida
útil de este equipo y provocar fallos
Protección contra sobretensiones
Protección contra sobrecorrientes
Protección contra cortocircuitos
Protección
Protección contra sobrecargas
Protección contra sobredescargas
* Interruptor de prueba de batería
Antes de conectarse a la alimentación de C.A. por primera vez, puede utilizar este interruptor
para activar la batería;
Una vez conectada la alimentación de C.A., la batería se activará automáticamente durante un
fallo de C.A., sin tener que pulsar este interruptor
NL GND
AC Entrada
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED (Verde)
LED (Rojo)
Batería
DC salida
Fusible de salida Fusible de entrada
Interruptor de
prueba de
batería
*
AC Entrada
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
LED (verte)
LED (rouge)
Batería
DC salida
Fusible de salida Fusible de entrada
Bouton de test
de la batterie OUTPUT2
*
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Specificatie
- Lees de gebruikershandleiding aandachtig door voordat u deze apparatuur installeert
- Deze apparatuur is alleen voor gebruik binnenshuis
- Montage, onderhoud en reparatie mogen alleen door onderhoudspersoneel
worden uitgevoerd
- Deze apparatuur moet stevig worden gemonteerd
Montage
Deze apparatuur moet stevig worden gemonteerd
Kabelinvoer
Montagegaten
Achteraanzicht Rechteraanzicht
Model
Ingang
Uitgangsstroom max.
Uitgangsspanning
Uitgangszekering
Afmetingen (mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2vdc (13.8vdc nominaal) spanning op netvoeding
10.0 – 12.7vdc spanning op batterijvoeding
Netvoedings-LED
Fout-LED
Netvoeding aanwezig (groen)
Fout aanwezig (rood): Uitgangszekeringfout
Oplaadstroom max.
F4A F6A
300X195X83
Netvoedingszekering T2A T3A
Batterijvakje
1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Gebruikershandleiding
WBXPSU3A12V
NL
www.wboxtech.com REV1

Verbindingsbeschrijving
Alle inhoud en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd
CAUTION
No servicable components
Do not disassemble
Let op
- Controleer of de juiste ingangsspanning wordt geleverd
- Deze apparatuur moet in een gecontroleerde omgeving worden geïnstalleerd
- De apparatuur is alleen geschikt voor permanent aangedreven systemen
- Zorg voor goede ventilatie van de apparatuur
- Deze apparatuur moet zijn geaard
- Gebruik 2,5 mm2 meternetvoedingskabel
- Ongeschikte opslag en installatie-omgeving kan de levensduur van deze apparatuur
verkorten en storingen veroorzaken
Overspanningsbeveiliging
Overstroombeveiliging
Kortsluitingbeveiliging
Beveiliging
Overbelastingsbeveiliging
Overontladingsbeveiliging
* Batterijtestschakelaar
Voordat u de apparaat voor de eerste keer op AC-voeding aansluit, kunt u deze schakelaar
gebruiken om de batterij te activeren
Na aansluiting op AC-voeding wordt de batterij automatisch geactiveerd wanneer de stroom
uitvalt. U hoeft hiervoor de schakelaar niet in te drukken.
NL GND
AC Ingang
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED (groen)
LED (rood)
Batterí
DC Uitgang
Uitgangszekering Ingangszekering
*Batterijtest-
schakelaar
AC Ingang
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
LED (groen)
LED (rood)
Baterí
DC Uitgang
Uitgangszekering Ingangszekering
*Batterijtest-
schakelaar OUTPUT2
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Specyfikacja
- Przed instalacją tego sprzętu należy uważnie przeczytać instrukcję obsługi
- Ten sprzęt jest przeznaczony tylko do użytku wewnątrz pomieszczeń
- Montaż, konserwacja i naprawy mogą być wykonywane tylko przez personel serwisowy
- Ten sprzęt należy zamontować w bezpieczny sposób
Montage
Ten sprzęt należy zamontować w bezpieczny sposób
Wlot kablowy
Otwory montażowe
Widok z tyłu Widok z prawej strony
Model
Wejście
Maksymalny prąd wyjściowy
Napięcie wyjściowe
Bezpiecznik wyjściowy
Wymiary (mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2vdc (13.8vdc nominalne) napięcie sieci zasilającej
10.0 – 12.7vdc napięcie przy zasilaniu z akumulatora
Wskaźnik LED sieci zasilającej
Wskaźnik LED awarii
Zasilanie z sieci (zielony)
Awaria (czerwony): Awaria bezpiecznika wyjściowego
Maksymalny prąd ładowania
F4A F6A
300X195X83
Bezpiecznik sieci zasilającej
T2A T3A
Komora akumulatora
1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Instrukcja obsługi
WBXPSU3A12V
PL
www.wboxtech.com REV1

NL GND
Wejście AC
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
Wskaźnik LED
(zielony)
Wskaźnik LED
(czerwony)
Akumulator
Wyjście DC
Bezpiecznik wyjściowy Bezpiecznik wejściowy
*Przełącznik testu
akumulatora
Opis połączenia
Wszystkie specyfikacje i treści mogą ulec zmianie bez uprzedniego powiadomienia
CAUTION
No servicable components
Do not disassemble
Ostrożnie
- Należy upewnić się, że napięcie wejściowe jest prawidłowe
- Ten sprzęt musi zostać zainstalowany w kontrolowanym środowisku
- Ten sprzęt można stosować tylko w stale zasilanych systemach
- Należy upewnić się, że sprzęt jet dobrze wentylowany
- Ten sprzęt musi być uziemiony
- Należy użyć przewodu sieciowego o grubości 2,5 mm2
- Nieprawidłowe przechowywanie i środowisko instalacji mogą skrócić czas
eksploatacji tego sprzętu oraz spowodować nieprawidłowe działanie
Zabezpieczenie nadnapięciowe
Zabezpieczenie nadprądowe
Zabezpieczenie przeciwzwarciowe
Zabezpieczenie
Zabezpieczenie przed przeładowaniem
Zabezpieczenie przed nadmiernym rozładowaniem
* Przełącznik testu akumulatora
Przed pierwszym podłączeniem do gniazda zasilania prądem przemiennym tego przełącznika
można użyć do aktywacji akumulatora
Po podłączeniu go gniazda zasilania prądem przemiennym w razie awarii zasilania sieciowego
akumulator aktywuje się automatycznie, bez naciskania przełącznika
Wejście AC
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
Wyjście DC
Bezpiecznik wyjściowy Bezpiecznik wejściowy
OUTPUT2
Akumulator
Wskaźnik LED
(zielony)
Wskaźnik LED
(czerwony)
*Przełącznik testu
akumulatora
www.wboxtech.com REV1

User Guide
Séria napájacích zdrojov 13,8 V DC
Špecifikácia
- Pozorne si prečítajte túto používateľskú príručku pred inštaláciou tohto zariadenia
- Toto zariadenie je určené len pre vnútorné použitie
- Inštalácia, údržba a oprava môžu byť vykonávané iba vyškoleným personálom
- Toto zariadenie musí byť spoľahlivo pripevnené k montážnemu podkladu
Montážne otvory
Toto zariadenie musí byť spoľahlivo pripevnené k montážnemu podkladu
Vstup pre kabeláž
Montážne otvory
Pohľad zozadu Pohľad z pravej strany
MODEL
Sieťové napájanie
Max. výstupný prúd
Výstupné napätie
Poistka výstupu
Rozmery DxŠxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2vdc (13.8vdc menovite) napätie pri pripojenom sieťovom napájaní
10.0 – 12.7vdc napätie pri prevádzke na záložný AKU
Sieťová LED dióda
Poruchová LED dióda
Pripojené sieťové napájanie (zelená)
Porucha (červená):Porucha poistky výstupu
Max. nabíjací prúd pre AKU
F4A F6A
300X195X83
Sieťová poistka T2A T3A
Priestor pre AKU 1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Používateľská príručka
WBXPSU3A12V
SK
www.wboxtech.com REV1

Popis svorkovnice
Obsah tejto príručky a špecifikácia podliehajú zmenám bez predchádzajúceho upozornenia
CAUTION
No servicable components
Do not disassemble
Upozornenie
- Uistite sa, že je pripojené správne sieťové napájanie
- Toto zariadenie musí byť inštalované v prostredí so zabezpečeným prístupom
- Toto zariadenie je určené pre systémy s trvalým napájaním
- Uistite sa, že je zabezpečená dostatočná ventilácia
- Toto zariadenie musí byť uzemnené
- Použite prívodný sieťový kábel s prierezom 2,5 mm2
-Nesprávne uskladnenie a prostredie inštalácie môže mať za následok kratšiu
životnosť a nesprávnu funkciu zariadenia
Ochrana proti prepätiu
Ochrana proti preťaženiu
Ochrana proti skratu
Ochrana
Ochrana proti prebitiu AKU
Ochrana proti hlbokému vybitiu AKU
*Tlačidlo pre test AKU
Pred prvým pripojením na sieťové napájanie je možné stlačením tlačidla aktivovať AKU
Po pripojení sieťového napájania sa automaticky aktivuje AKU pri každom výpadku sieťového
napájania, bez nutnosti stlačenia tohto tlačidla
NL GND
Sieť
12V 1A, 2A, 3A
BATTERY OUTPUT
FUSE 5X20
LED (zelená)
LED (červená)
AKU
DC výstup
Poistka výstupu Sieťová poistka
Tlačidlo pre
test AKU
*
12V 5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
AKU DC výstup
OUTPUT2
*
LED (zelená)
LED (červená)
Tlačidlo pre
test AKU
Sieť
Poistka výstupu Sieťová poistka
www.wboxtech.com REV1

User Guide
Řada napájecích zdrojů 13,8 V DC
Specifikace
- Pozorně si přečtěte tuto uživatelskou příručku před instalací tohoto zařízení
- Toto zařízení je určeno pouze pro vnitřní použití
- Instalace, údržba a oprava mohou být prováděny pouze vyškoleným personálem
- Toto zařízení musí být spolehlivě připevněno k montážnímu podkladu
Montážní otvory
Toto zařízení musí být spolehlivě připevněno k montážnímu podkladu.
Vstup pro kabeláž
Montážní otvory
Pohled zezadu Pohled z pravé strany
MODEL
Síťové napájení
Max. výstupní proud
Výstupní napětí
Pojistka výstupu
Rozměry DxŠxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2Vdc (13.8vdc jmenovitě) napětí při připojeném síťovém napájení
10.0 – 12.7Vdc napětí při provozu na záložní AKU
Síťová LED dioda
Poruchová LED dioda
Připojené síťové napájení (zelená)
Porucha (červená):Porucha pojistky výstupu
Max. nabíjecí proud pro AKU
F4A F6A
300X195X83
Síťová pojistka T2A T3A
Prostor pro AKU 1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Uživatelská příručka
WBXPSU3A12V
CZ
www.wboxtech.com REV1

Popis svorkovnice
Obsah této příručky a specifikace podléhají změnám bez předchozího upozornění
CAUTION
No servicable components
Do not disassemble
Upozornění
- Ujistěte se, že je připojeno správné síťové napájení
- Toto zařízení musí být instalováno v prostředí se zabezpečeným přístupem
- Toto zařízení je určeno pro systémy s trvalým napájením
- Ujistěte se, že je zajištěna dostatečná ventilace
- Toto zařízení musí být uzemněno
- Použijte přívodní síťový kabel s průřezem 2,5 mm2
-Nesprávné uskladnění a prostředí instalace může mít za následek kratší
životnost a nesprávnou funkci zařízení
Ochrana proti přepětí
Ochrana proti přetížení
Ochrana proti zkratu
Ochrana
Ochrana proti přebití AKU
Ochrana proti hlubokému vybití AKU
*Tlačítko pro test AKU
Před prvním připojením na síťové napájení je možné stiskem tlačítka aktivovat AKU
Po připojení síťového napájení se automaticky aktivuje AKU při každém výpadku síťového
napájení, bez nutnosti stisknutí tohoto tlačítka
NL GND
AC Síť
12V 1A, 2A, 3A
BATTERY OUTPUT
FUSE 5X20
LED (zelená)
LED (červená)
AKU
DC výstup
Pojistka výstupu Síťová pojistka
Tlačítko pro
test AKU
*
12V 5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
AKU DC výstup
OUTPUT2
*
LED (zelená)
LED (červená)
Tlačítko pro
test AKU
AC Síť
Pojistka výstupu Síťová pojistka
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Specificazione
- Per installare questa apparecchiatura, leggi attentamente la guida per l'utente
- Questo prodotto è destinato ad essere usato esclusivamente all'interno
- Montaggio, manutenzione e riparazione devono essere effettuati esclusivamente
da personale tecnico specializzato
- Questa apparecchiatura deve essere montata in sicurezza
Montaggio
Questa apparecchiatura deve essere montata in sicurezza
Ingresso cavi
Fori di montaggio
Vista posteriore Vista laterale destra
Modello
Ingresso
Massima corrente in uscita
Tensione in uscita
Fusibile di uscita
Dimensioni LxWxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
Tensione alimentazione 13.4 – 14.2vdc (13.8vdc nominale) di rete
Tensione alimentazione 10.0 – 12.7vdc a batteria
LED rete elettrica
LED guasto
Rete presente (Verde)
Guasto presente (Rosso):Errore fusibile di uscita
Massima corrente di carica
F4A F6A
300X195X83
Fusibile rete elettrica T2A T3A
Vano batterie 1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Guida per l'utente
WBXPSU3A12V
IT
www.wboxtech.com REV1

Descrizione dei contatti
Tutti i contenuti e le specifiche sono soggetti a modifiche senza preavviso
CAUTION
No servicable components
Do not disassemble
Attenzione
- Assicurarsi che venga erogata la corretta tensione di ingresso
- Questa apparecchiatura deve essere installata in un ambiente controllato
- L'apparecchiatura è adatta solo a sistemi permanentemente alimentati
- Assicurarsi che l'attrezzatura sia posizionata in un ambiente ben aerato
- Questa apparecchiatura deve essere dotata di messa a terra
2
- Usare un cavo di alimentazione da 2,5 mm
-L'installazione o lo stoccaggio in un ambiente non adatto potrebbero causare
malfunzionamenti o ridurre la vita utile di questa apparecchiatura
Protezione contro le sovratensioni
Protezione contro le sovracorrenti
Protezione da corto circuito
Protezione
Protezione da sovraccarica
Protezione da sovrascarica
*Interruttore test batteria
Prima di collegare per la prima volta all'alimentazione AC è possibile utilizzare questo interruttore
per attivare la batteria;
Una volta collegato l'apparecchio alla corrente alternata, la batteria verrà attivata automaticamente
in caso di interruzione dell'alimentazione AC senza la necessità di premere questo
NL GND
AC INGRESSO
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED (Verde)
LED(Rosso)
BATTERIA
DC DI USCITA
Fusibile di uscita Fusibile di ingresso
Test batteria
*
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
OUTPUT2
*
AC INGRESSO
Fusibile di uscita Fusibile di ingresso
LED (Verde)
LED(Rosso)
Test batteria
BATTERIA
DC DI USCITA
www.wboxtech.com REV1

User Guide
13.8Vdc Switch Mode Power Supplies
Specifikation
- Læs brugervejledningen grundigt ved installering af dette udstyr
- Dette udstyr er kun til indendørs brug
- Montering, vedligeholdelse og reparation må kun udføres af servicepersonale
- Dette udstyr skal monteres sikkert
Montering
Dette udstyr skal monteres sikkert
Kabel-indgang
Monteringshuller
Bagfra Fra højre
MODEL
Input
Maks. outputstrøm
Outputspænding
Outputsikring
Dimensioner LxWxH(mm)
WBXPSU1A12V
100-240Vac 50/60Hz
1A
F2A
225X195X83
WBXPSU5A12V
3A 5A
13.4 – 14.2vdc (13.8vdc nominel) spænding for kredsløbsstrøm
10.0 – 12.7vdc spænding for batteristrøm
Kredsløb LED
Fejl LED
Kredsløb til stede (grøn)
Fejl til stede (rød):Outputsikringsfejl
Maks. opladningsstrøm
F4A F6A
300X195X83
Kredsløbssikring T2A T3A
Batterirum 1 x 12V/7Ah 1 x 12V/17Ah
0.8A
Brugervejledning
WBXPSU3A12V
DA
www.wboxtech.com REV1

Forbindelsesbeskrivelse
Alt indhold og alle specifikationer kan ændres uden forudgående varsel
CAUTION
No servicable components
Do not disassemble
Advarsel
- Vær sikker på korrekt inputspænding leveres
- Dette udstyr skal installeres i et kontrolleret miljø
- Udstyret passer kun til systemer med permanent strømforsyning
- Vær sikker på udstyret er velventileret
- Vær sikker på dette udstyr står fast
2
- Brug 2,5 mm målestok kredsløbsledning
-Upassende opbevaring og installationsmiljø kan forkorte dette udstyrs
levetid og forårsage funktionsfejl
Overspændingsbeskyttelse
Overstrømbeskyttelse
Kortslutningsbeskyttelse
Beskyttelse
Overopladningsbeskyttelse
Overudledningsbeskyttelse
Før tilslutning til AC-strøm for første gang, kan denne kontakt bruges til at aktivere batteriet;
Efter tilslutning til AC-strøm, aktiveres batteriet automatisk under AC-strømfejl, uden at trykke
på denne kontakt.
NL GND
AC INPUT
12V1A,2A,3A
BATTERY OUTPUT
FUSE 5X20
LED (grøn)
LED (rød)
BATTERI
DC OUTPUT
OUTPUTSIKRING INPUTSIKRING
Batteritestkontakt
*
12V5A
BATTERY OUTPUT1 NL GND
FUSE 5X20
OUTPUT2
LED (grøn)
LED (rød)
Batteritestkontakt
*
AC INPUT
BATTERI
DC OUTPUT
OUTPUTSIKRING INPUTSIKRING
Batteritestkontakt
*
www.wboxtech.com REV1

This page is intentionally left blank
