Wdt Tt 1416 User manual

TT 1416 TT 1416 CA

WDT ® CH-8808 PFÄFFIKON / SWITZERLAND

Pneum. Crimpgerät

Presse à sertir pneum.

Pneum. Crimping-Unit

Betriebsanleitung

Mode d'emploi

Instruction manual

Version 1.0/2002

Technische Änderungen vorbehalten

Des modifications techniques réserves

Technical specifications are subject to change without notice

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 2 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT ® CH-8808 PFÄFFIKON / SWITZERLAND

Inhalts-Verzeichnis / Table des matières / Index

1. Allgemeine Angaben / Informations générales / General Information 3

1.01 Allgemeiner Hinweis / Indication générale / General description 3

1.02 Produktebeschreibung / Description du produit / Product description 3

1.03 Funktion / Fonction / Function 4

2. Sicherheitsvorschriften / Instructions de sécurité / Safety instructions 5

2.01 Verantwortlichkeiten / Responsabilités / Responsibilities 5

2.02 Sicherheitshinweise in der Betriebsanleitung / Indications relatives à la sécurité figurant dans le

mode d'emploi / Warnings & safety regulations in this instruction manual 6

2.03 Gefährdungsbereich / Zones de danger / Hazard Zones 7

2.04 Sicherheitsbestimmungen / Prescription de sécurité / Safety Regulations 7

3. Lieferung / Livraison / Shipment 9

3.01 Verpackung / Emballage / Packaging 9

3.02 Lieferumfang / Livraison Presse / Packaging contents 9

4. Technische Beschreibung / Description technique / Technical Description 9

4.01 Techn. Daten / Données techniques / Technical data 9

4.02 Funktions- und Bedienungselemente / Eléments de fonction et d’utilisation / Operators Guide 10

4.03 Funktions- und Bedienungselemente / Eléments de fonction et d’utilisation / Operators Guide

(Version CA) 11

4.04 Pneum. Sicherheitssteuerung / Système pneum. de sécurité / Pneum. Safety Control-System 12

4.05 Sicherheitsabdeckung / Protection de sécurité / Safety guard 12

4.06 Bearbeitung der Sicherheitsabdeckung / Préparation des protection / Preparation of the Safety

guard 12

5. Inbetriebnahme / Mise en service / Installation 13

5.01 Druckluft-Anschluss / Raccordement air comprimé / Compressed Air Connection 13

5.02 Fusspedal-Anschluss / Raccordement commande à pied / Connection foot pedal 13

6. Werkzeug-Montage: Gesenk & Führungsteile Montage d'outil: Matrices et Guides

Set-up procedure: Dies & Guides 14

6.01 WDT-Gesenk / Matrices WDT / WDT Dies 14

6.02 WDT-Einschubvorrichtung / WDT Support tiroir / WDT Push-in device 14

6.03 Führungsteil / Guidages / Locators 15

6.04 Crimp-Position / Position de sertissage / Crimp position 15

7. Ersatzteile/ Pièces détachées / Spare Parts 16

TT 1416 16

7.01 Ersatzteil-Zeichnung / Dessin de pièces détachées / Spare Parts Drawing 16

7.02 Ersatzteil-Stückliste / Liste de pièces détachées / Spare Parts List 17

TT 1416 CA 18

7.03 Ersatzteil-Zeichnung / Dessin de pièces détachées / Spare Parts Drawing 18

7.04 Ersatzteil-Stückliste / Liste des pièces détachées / Spare-Parts List 19

8. Pneumatik /Pneumatique / Pneumatic 20

8.01 Pneumatik-Schema / Schéma pneumatique / Pneumatic Diagram 20

8.02 Pneum. Ersatzteil-Stückliste / Liste de pièces détachées pneum. / Spare Parts List pneum. 21

9. Auswechselbare Gesenke & Führungsteile / Matrices interchangeables & Guides /

Interchangeables Dies & Locators 22

9.01 Auswechselbare Gesenke / Matrices interchangeables / Interchangeable Dies 22

9.02 Führungsteile / Guides / Locators 22

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 3 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

1. Allgemeine Angaben / Informations générales / General Information

1.01 Allgemeiner Hinweis / Indication générale / General description

Beim Betrieb der Crimp-Box TT 1416 gemäss vorliegender Betriebsanleitung ist die

TT 1416 Crimp-Box betriebssicher.

Werden die Sicherheitsbestimmungen nicht strikte befolgt und eingehalten, können jedoch

Gefahren vom Crimpgerät TT 1416 ausgehen (siehe Seite -06- Sicherheitsbestimmungen).

Die pneumatische Crimp-Box TT 1416 darf nur mit MONTIERTER Sicherheitsabdeckung

eingesetzt werden!

Die pneumatische Crimp-Box TT 1416 CA kann OHNE Sicherheitsabdeckung eingesetzt

werden!

Si la presse à sertir TT 1416 est utilisée conformément au mode d'emploi, la presse

pneumatique TT 1416 présente toutes les caractéristiques de sécurité d'exploitation.

Si les prescription de sécurité ne sont pas respecter strictement, la machine à sertir TT 1416

peut pourtant présenter des dangers (voir -06- Prescription de sécurité).

Utilisez la presse pneumatique à sertir TT 1416 seulement avec la protection de sécurité

MONTEE!

La presse pneumatique à sertir TT 1416 CA est utilisable SANS la protection de sécurité !

When the pneumatic Crimping-Box TT 1416 is used in accordance with the instruction manual,

the crimping-unit TT 1416 is safe to operate.

If the safety precautions and the warnings are not strictly observed the employment of the

crimping- unit could be dangerous (see -06- Safety Regulations).

Use the pneumatic Crimping-Box TT 1416 only with INSTALLED safety guards!

The pneumatic Crimping-Box TT 1416 CA can be used WITHOUT safety guards!

1.02 Produktebeschreibung / Description du produit / Product description

Das TT 1416 ist ein druckluftgetriebenes, als Tischgerät konzipiertes Crimpgerät für das WDT Crimp-System.

Die meisten handelsüblichen Presskabelschuhe werden mit dem pneum. Crimpgerät TT 1416 und dem

auswechselbaren WDT Crimpwerkzeug-System verarbeitet.

Jede andere Einsatzart der Crimp-Box TT 1416 ist nur mit schriftlicher Zustimmung des Herstellers

zulässig.

Jede nicht bewilligte Einsatzart des TT 1416 gilt als nicht bestimmungsgemäss. Für allfällige

Schäden lehnt der Hersteller jede Haftung ab.

La machine TT 1416 est une presse pneumatique à sertir pour le système à sertir WDT, conseptionée comme

machine à table.

La machine à sertir TT 1416 est prévu pour la sertissage de la plupart des cosses à sertir avec le système à

sertir interchangeable WDT.

Pour toutes autres utilisations de la machine à sertir pneumatique TT 1416, il faut demander

l'accord écrit du constructeur.

L'utilisation de la machine TT 1416 non autorisée par le constructeur est non-déterminer et le

constructeur décline toute responsabilité pour les dommages qui en découleraient

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 4 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

The TT 1416 is a pneumatic crimping machine for the WDT interchangeable crimping system built as a

complete table top unit.

With the TT 1416 the most common terminals on the market can be crimped with the WDT interchangeable

crimping system.

All other applications of the pneum. Crimping-Unit TT 1416 are only permitted with a written

permission of the manufacturer.

For all unauthorised applications of the pneum. Crimping-Unit TT 1416 the manufacturer shall not

be liable for any resultant damage or injury.

1.03 Funktion / Fonction / Function

Passend zum Presskabelschuh wird ein auswechselbares WDT Crimpwerkzeug montiert.

Die Presskabelschuhe werden mit der WDT Einschubvorrichtung und dem passenden Führungsteil

wiederholgenau in das WDT auswechselbare Crimpgesenk eingeführt.

Durch das pneum. Fusspedal wird der Crimpvorgang ausgelöst und der Presskabelschuh verarbeitet.

Bei demontierter transparenter Schutzabdeckung aus Makrolon ist das Crimpgerät TT 1416 automatisch

blockiert.

La matrice interchangeable du système WDT est sélectionnée selon le type de la cosse à sertir.

Les cosses à sertir seraient positionnées correcte et réitérant par le guide et le support tiroir WDT dans la

matrice interchangeable WDT.

La machine TT 1416 sert les cosses à sertir par la commande à pied pneumatique.

Ci la protection transparente en Macrolon est relevée, la machine TT 1416 est bloqué.

Select the appropriate interchangeable WDT crimping die according to the type of terminal being processed.

With the WDT push-in device and the right locator the terminals are positioned correctly and repetitive in the

WDT crimping die.

The terminal is crimped by pressing and holding the foot pedal. Once the dies are completely closed, release

the foot pedal.

If the transparent Macrolon safety guard made of Macrolon is not installed, the pneum. Crimping unit TT 1416

is disabled.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 5 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

2. Sicherheitsvorschriften / Instructions de sécurité / Safety instructions

2.01 Verantwortlichkeiten / Responsabilités / Responsibilities

Der Betreiber der Crimp-Box TT 1416 trägt die Verantwortung, dass jede Person, die sich mit der Installation

oder der Instandhaltung des pneum. Crimpgerätes TT 1416 befasst, anhand der vorliegenden Betriebsanleitung

genauestens instruiert worden ist.

Der Betreiber der Crimp-Box TT 1416 trägt ferner die Verantwortung für die Ausbildung des Bedienpersonals,

welche folgende Punkte beinhalten muss:

•Verwendungszweck der Maschine

•Gefährdungsbereich

•Sicherheitsbestimmungen

•Funktion der verschiedenen Elemente der Maschine

•Bedienung der Maschine

Um zu gewährleisten, dass die Einweisung und Instruktion des Gerätes verstanden worden ist, muss die

Schulung in der Sprache des Bedienpersonals erfolgen.

Notwendige Qualifikation der Personen, die mit dem Einsatz des TT 1416 miteinbezogen werden:

Montage

Inbetriebnahme

Instruktion

Technische Fachkräfte, die nebst der deutschen, englischen oder der

französischen Sprache, die Sprache des Bedienpersonals beherrschen.

Bedienung Durch technische Fachkräfte geschulte, qualifizierte Personen

Unterhalt

Service Technische Fachkräfte, die Deutsch, Englisch oder Französisch beherrschen.

Die Sicherheitsvorschriften und die einschlägigen Hinweise in den einzelnen Abschnitten müssen durch die

Betreiber und Benützer zwingend eingehalten werden.

L'exploitant de la machine TT 1416 est responsable de ce que toutes personnes chargées de l'installation ou de

l'entretien du dispositif TT 1416 connaissent avec précision le contenu du mode d'emploi accompagnant la

machine.

Il est en outre responsable de la formation du personnel de service, qui doit couvrir les points suivants:

•Domaine d'utilisation de la machine

•Zones de danger

•Prescriptions de sécurité

•Fonctionnement des différentes éléments de la machine

•Maniement de la machine

Pour garantir une bonne compréhension de la formation concernant la machine, il convient que cette formation

soit données dans la langue du personnel de service.

Qualifications nécessaires de la personnel pour l'opération de la machine TT 1416

Montage

Mise en service

Instruction

Personnel qualifié technique parlant la langue Allemand, l'Anglais ou Français

et la langue du personnelle de service

Maniement Employés qualifiés, instruit par personnel qualifié technique

Maintenance

Service Techniciens spécialisés, parlant la langue Allemand, l'Anglais ou Français.

Les consignes de sécurité et les indications relatives à la sécurité figurant dans le mode d'emploi doivent être

rigoureusement respectées par l'exploitant et l'utilisateur

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 6 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

The user of the machine is responsible for making sure that all person in any way involved in the installation or

maintenance of the TT 1416 have been thoroughly familiarised with the system with the aid of this instruction for

use.

The user is also responsible for the training of operators, and such training must include the following aspects:

•Purpose of the machine

•Hazard zones

•Safety rules and regulations

•Functionality of the various components of the machine

•Proper operation of the machine

To assure full familiarisation with the system, the training must be conducted in the native language of the

operators involved.

Staff qualifications required in conjunction with the use of the TT 1416:

Installation

Set-up

Instruction

Technical personnel with language proficiency in either English, French or German,

in addition to the native language of the operator

Operation Through qualified personnel trained as indicated above

Maintenance

Service Technical personnel with proficiency in English, French or German

The safety instructions, warnings and precautions contained in the individual chapters must be strictly observed

by all users and operators.

2.02 Sicherheitshinweise in der Betriebsanleitung / Indications relatives à la sécurité figurant dans le

mode d'emploi / Warnings & safety regulations in this instruction manual

Auf die verschiedenen Gefahrenstufen wird in den einzelnen Abschnitten und Kapiteln mit folgenden

Sicherheitshinweisen aufmerksam gemacht:

Bezieht sich auf Arbeits- und Betriebsverfahren die bei nicht genauer Einhaltung zu

Körperverletzungen oder zum Tod führen können.

Steht für Arbeits- und Betriebsverfahren, die eingehalten werden müssen, um leichte

Körperverletzungen oder Sachbeschädigungen zu vermeiden.

Les indications suivantes relatives à la sécurité et figurant dans chacun des chapitres du manuel attirent

l'attention sur les dangers de différents degrés de gravité.

Concerne les méthodes de travail et d'exploitation présentant un risque de blessure ou de mort si

elles ne sont pas respectées strictement.

Fait référence aux méthodes de travail et d'exploitation devant être respectées pour éviter des

dommages matériels ou corporels légers.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 7 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

The following warnings and safety related cautionary notices in the individual chapters alert you to various levels

of danger:

Identifies working and operating procedures which, if not followed to the letter, can lead to serious

and even fatal injuries.

Refers to working and operating procedures which must be observed to avoid minor injuries or

property damage.

2.03 Gefährdungsbereich / Zones de danger / Hazard Zones

•Bereich der auswechselbaren Crimpbacken

•Partie des matrices interchangeables

•Zone of interchangeable crimping dies

2.04 Sicherheitsbestimmungen / Prescription de sécurité / Safety Regulations

Die pneum. Crimp-Box TT 1416 ist gemäss den CE-Sicherheitsnormen für Personen über 14 Jahre ausgelegt.

Es ist strikte untersagt, jüngeren Personen Zutritt zum pneum. Crimpgerät TT 1416 zu gewähren.

•Bei eingeschaltetem pneum. Crimpgerät TT 1416 ist allgemein Vorsicht geboten.

•Das Geräte darf nur in trockenen, staubfreien Räumen betrieben werden.

•Das TT 1416 muss auf einer festen Unterlage aufgestellt werden.

•Tragen Sie bei Arbeiten mit dem TT 1416 keine lose Kleidung, losen Schmuck oder lange, offene Haare,

welche sich in den Teilen des TT 1416 verfangen können.

•Vergewissern Sie sich vor der Inbetriebnahme, dass das TT 1416 auf einer festen Unterlage steht und

dass das TT 1416 vor dem Umkippen geschützt ist.

•Trennen Sie das TT 1416 vom Druckluftnetz, bevor Sie irgendwelche Unterhaltsarbeiten vornehmen.

•Ändern Sie das TT 1416 nicht ab und setzen Sie das TT 1416 nur für den vorgesehenen

Verwendungszweck ein.

•Betreiben Sie das TT 1416 nicht, bevor Sie alle Anweisungen gelesen und verstanden haben.

•Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildete Personen

ausgeführt werden

La machine pneumatique à sertir TT 1416 a été conçue conformément aux Normes CE pour des personnes

âgées de plus de 14 ans. Il est strictement interdit de permettre l'accès à la machine à des personnes plus

jeunes.

•Faire preuve de prudence lorsque la machine est en marche

•Ne faire fonctionner la machine que dans des locaux secs et propres

•La machine TT 1416 doit être fixé sur un support stable

•Lors de travaux avec la TT 1416, ne porter ni vêtements amples ni pendentifs, ni cheveux détachés, qui

risqueraient d'être happés par les pièces de la machine

•S'assurer avant la mise en marche que la TT 1416 est bien fixé sur le support et ne risque pas de

basculer

•Débrancher la TT 1416 du réseau pneumatique avant d'effectuer toute opération de maintenance

•Ne modifier pas la TT 1416 et ne l'utiliser que pour le domaine d'utilisation prévu

•Ne faire fonctionner la machine qu'après avoir lu et compris toutes les instructions

•Les opérations de réparation ne doivent être effectuées que par le personnel autorisé et formé à cette

activité

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 8 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

The TT 1416 was designed in accordance with CE-Norms and EU Safety Standards for people over 14 years

of age. Allowing younger people access to the machine is strictly prohibited.

•Exercise caution at any time when the TT 1416 is connected to the air supply.

•Operate the TT 1416 in a dry, dust free environment only.

•Install the TT 1416 only on a sturdy stand or bench.

•When working with the TT 1416, do not wear loose clothing, jewellery or long, loose hair that can get

caught in the TT 1416.

•Prior to starting up the TT 1416, make sure it is firmly positioned to prevent it from tipping over.

•Disconnect the TT 1416 from the air supply before attempting any maintenance work

•Do not modify the TT 1416 nor use it for any purpose for which it was not intended.

•Do not operate the TT 1416 until you have studied and fully understood all instructions described in this

instruction manual.

•Maintenance work may be performed only by authorized and properly trained personnel.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 9 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

3. Lieferung / Livraison / Shipment

3.01 Verpackung / Emballage / Packaging

Packen Sie die Bauteile des TT 1416 pneum. Crimpgerätes sorgfältig aus und überprüfen Sie die Lieferung

mit den Dokumenten. Bewahren Sie die Original-Verpackung für einen späteren Versand auf.

Déballez avec soin la TT 1416 Machine à sertir pneum. et contrôlez la livraison avec les documents. Pour

un transport futur, conservez l'emballage spécial.

Upon receipt, unpack the TT 1416 Pneum. Crimping Unit carefully and check that you have received all

components against the packing slip. We recommend that you retain the packing for further dispatch.

3.02 Lieferumfang / Livraison Presse / Packaging contents

•1 Stk. TT 1416 Pneum. Crimpgerät mit montierter Sicherheitsabdeckung

oder

•1 Stk. TT1416 CA Pneum. Crimpgerät mit Kontakthalterung und montierter Sicherheitsabdeckung

•1 Stk. Pneum. Fusspedal mit Schutzhaube

•3 Stk. PU Druckluftschlauch Ø 8 mm à 2 Meter

•1 Stk. Betriebsanleitung

•1 pc TT 1416 Machine à sertir pneum. avec protection de sécurité

•1 pc TT 1416 CA Machine à sertir pneum. avec poignée d’ouverture matrice et protection de sécurité

•1 pc Commande à pied pneum. avec protection

•3 pc PU Tuyaux d'air comprimé Ø 8 mm à 2 mètre

•1 pc Mode d'emploi

•1 pc TT 1416 Pneum. Crimping Unit with installed safety guard

•1 pc TT 1416 Pneumatic Crimping Unit with spring loaded upper die hold-down device and

installed safety guard

•1 pc Pneum. Foot Pedal with Cover

•3 pc PU Compressed Air Hose Ø 8 mm at 2 meters each

•1 pc Instruction manual

4. Technische Beschreibung / Description technique / Technical Description

4.01 Techn. Daten / Données techniques / Technical data

Abmessung Dimension Dimension

Gesamtlänge Longueur totale Length over all 270 mm

Breite Largeur Width 120 mm

Höhe Hauteur Height 240 mm

Gewicht Poids Weight 15.2 kg

Pneumatik Pneumatique Pneumatic

Betriebsdruck Air comprimé Air Pressure 6 bar

Luftverbrauch Consommation Air consumption

pro Zyklus d'air par cycle per cycle 2.4 lt

Lärmpegel Niveau sonore Noise level 73 dB (A)

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 10 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

4.02 Funktions- und Bedienungselemente / Eléments de fonction et d’utilisation / Operators Guide

Pos. Bezeichnung Pos. Description Pos. Description

01 Crimp-Box TT 1416 01 Crimp-Box TT 1416 01 Crimp-Box TT 1416

02 Pneum. Netzanschluss 02 Air comprimé 02 Compressed Air Connection

03 Obere Gesenkaufnahme 03 Support supérieur 03 Upper Die-Holder

04 Untere Gesenkaufnahme 04 Support inférieur 04 Lower Die-Holder

Optional: Optionnellement : Optionally:

05 WDT Gesenkeinsatz 05 WDT Matrice à sertissage 05 WDT Crimping-Die

06 WDT Einschubvorrichtung 06 WDT Guide tiroir 06 WDT Push-in Device

07 Führungsteil 07 Guide pour cosses 07 Terminal locator

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 11 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

4.03 Funktions- und Bedienungselemente / Eléments de fonction et d’utilisation / Operators Guide

(Version CA)

Pos. Bezeichnung Pos. Description Pos. Description

01 Crimp-Box TT 1416 CA 01 Crimp-Box TT 1416 CA 01 Crimp-Box TT 1416 CA

02 Pneum. Netzanschluss 02 Air comprimé 02 Compressed Air Connection

03 Obere Gesenkaufnahme 03 Support supérieur 03 Upper Die-Holder

04 Untere Gesenkaufnahme 04 Support inférieur 04 Lower Die-Holder

06 Spann-Hebel 06 Poignée d’ouverture matrice 06 Spring-Lever

Optional : Optionnellement : Optionally :

05 WDT Gesenkeinsatz 05 WDT Matrice à sertissage 05 WDT Crimping Die

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 12 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

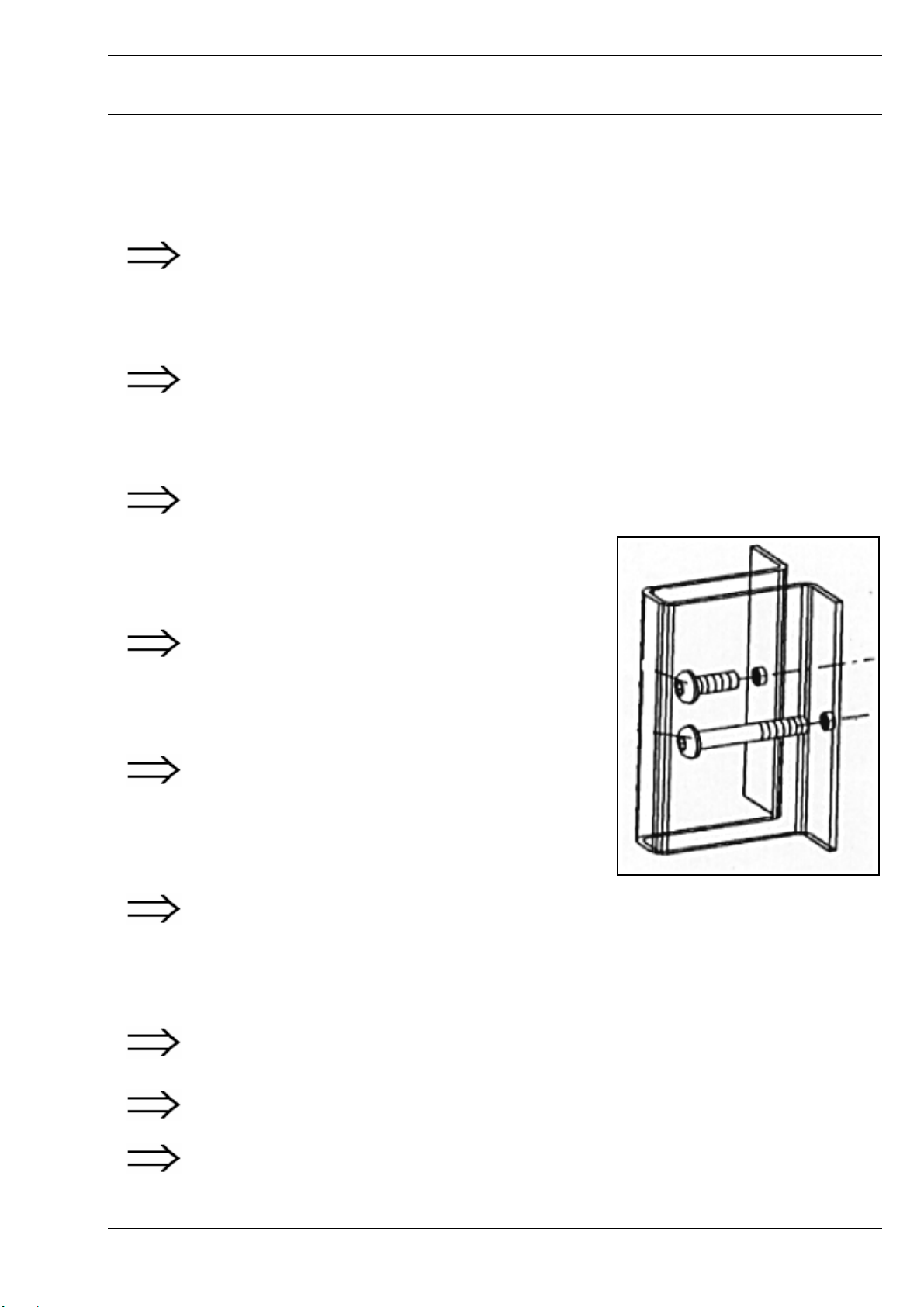

4.04 Pneum. Sicherheitssteuerung / Système pneum. de sécurité /

Pneum. Safety Control-System

Die TT 1416 ist mit einer Sicherheitssteuerung mit transparenter

Schutzabdeckung zum Schutze des Anwenders ausgerüstet. Bei

demontierter Schutzabdeckung ist die TT 1416 automatisch blockiert.

ACHTUNG:Bitte beachten Sie die jeweils gültigen

Sicherheitsbestimmungen im Einsatzland.

La machine TT 1416 est équipée d'un système de protection pour la

sécurité de l'opérateur. La machine TT 1416 est automatiquement

bloquée quand la protection est démontée.

ATTENTION: Prenez en considération les

prescriptions de sécurité dans le pays d'utilisations.

The TT 1416 is equipped with a transparent safety guard for the

protection of the operator. The crimping press can not function if the

safety guard has been removed.

ATTENTION: Check compliance with Safety

Regulation of the country the machine is installed

in.

4.05 Sicherheitsabdeckung / Protection de sécurité / Safety guard

Alle TT 1416 sind mit transparenter Schutzabdeckung aus Makrolon

ausgerüstet.

ACHTUNG: Bei Unfällen, verursacht durch

Überbrücken oder Manipulieren der

Sicherheitssteuerung, haftet der Hersteller nicht.

Toutes les TT 1416 sont équipés avec des protections transparentes

en macrolon.

ATTENTION En cas d'une accident provoquer par

la manipulation dans le système de sécurité, le

constructeur décline toute responsabilité pour les

dommages qui en découlerait.

All TT 1416 are equipped a with transparent safety guard made out of

macrolon.

ATTENTION: In case of an accident, because of

mishandling or manipulation of the safety guard,

the manufacturer can not be held liable for any

resultant damage or injury.

4.06 Bearbeitung der Sicherheitsabdeckung / Préparation des

protection / Preparation of the Safety guard

ACHTUNG: Beachten Sie bei der Festlegung der

Öffnungen die gültigen Bestimmungen für

Schutzeinrichtungen im Anwender-Land.

ATTENTION: Prenez en considération les

prescriptions de sécurité dans le pays d'utilisation.

ATTENTION: When modifying safety guard for

functionality, check for compliance of the local

safety regulations.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 13 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

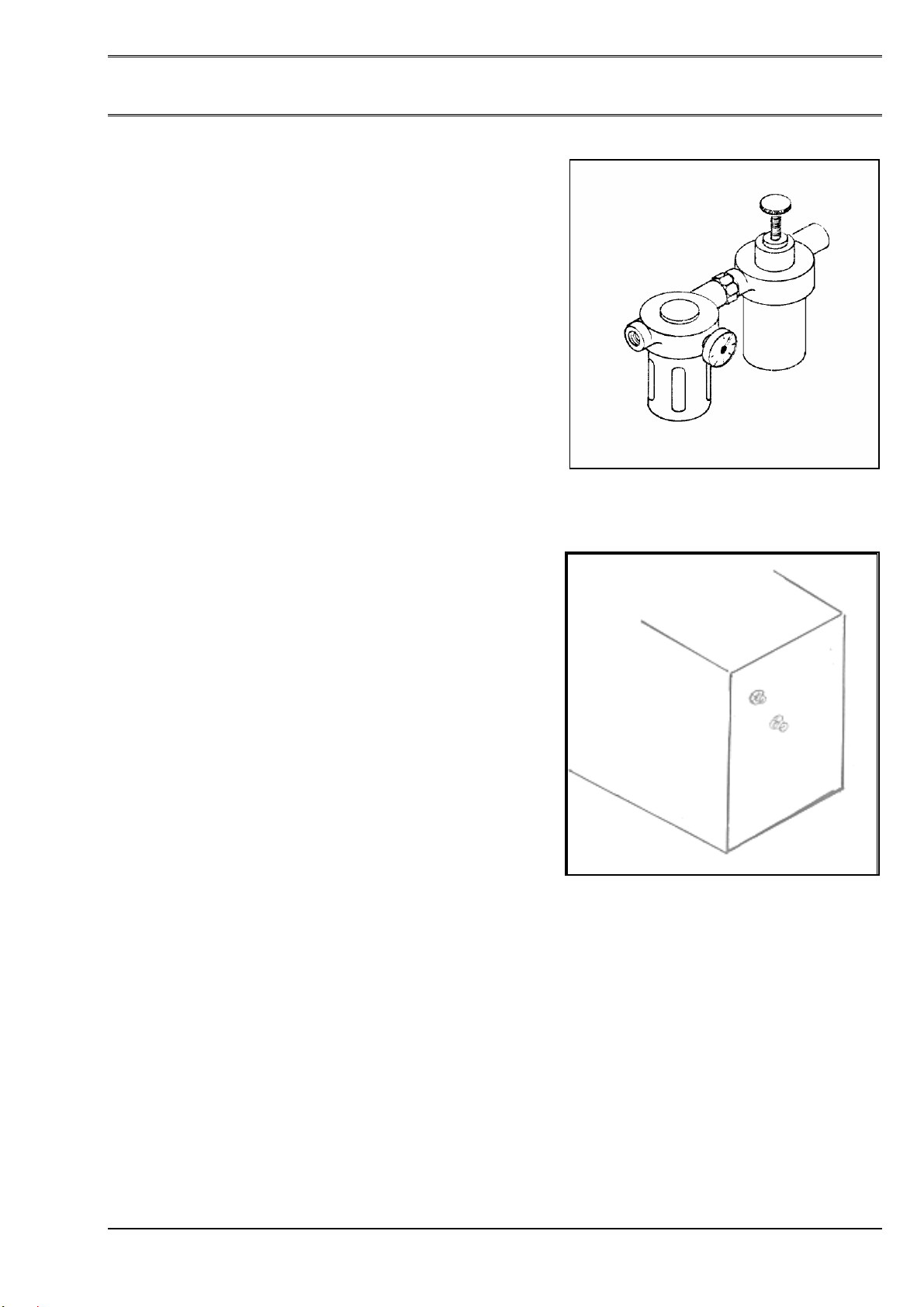

5. Inbetriebnahme / Mise en service / Installation

5.01 Druckluft-Anschluss / Raccordement air comprimé /

Compressed Air Connection

Das pneum. Crimpgerät TT 1416 und TT1416 CA nur mit

aufbereiteter (geölter und gereinigter) Druckluft betreiben.

Anschluss P von Fusspedal mit Druckluftnetz verbinden.

Betriebsdruck: max. 6 bar

Utilisez la presse pneum. TT 1416 et TT 1416 CA seulement

avec d'air comprimé conditionné (huilé et filtré). Relier le raccord

P de commande à pied avec le système d'air comprimé.

Air comprimé: max. 6 bars

Use the pneum. Crimping Unit TT 1416 and TT 1416 CA only

with conditioned air (lubricated and filtered). Connect P from

the foot pedal with the compressed air supply.

Air pressure: max. 6 bar

5.02 Fusspedal-Anschluss / Raccordement commande à

pied / Connection foot pedal

Pneum. Fusspedal A mit PU Druckluftschlauch Ø 8mm mit

Steueranschluss A des pneum. Crimpgerätes TT 1416 oder

TT 1416 CA verbinden.

Pneum. Fusspedal B mit PU Druckluftschlauch Ø 8mm mit

Druckluftanschluss B des pneum. Crimpgerätes TT 1416 oder

TT 1416 CA verbinden.

Relier la commande à pied pneum. A avec tuyau Ø 8 mm avec

la commande pneum. A de la machine TT 1416 ou TT 1416 CA.

Relier la commande à pied pneum. B avec tuyau Ø 8 mm avec

l'air-comprimé B de la machine TT 1416 ou TT 1416 CA.

Connect the pneum. foot pedal A with the supplied tube Ø 8

with the connection A of the machine TT 1416 or

TT 1416 CA.

Connect the pneum. foot pedal B with the supplied air hose

Ø 8 mm with the connection B of the machine TT 1416 or

TT 1416 CA.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 14 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

WDT © CH-8808 PFÄFFIKON / SWITZERLAND

6. Werkzeug-Montage: Gesenk & Führungsteile Montage d'outil: Matrices et Guides

Set-up procedure: Dies & Guides

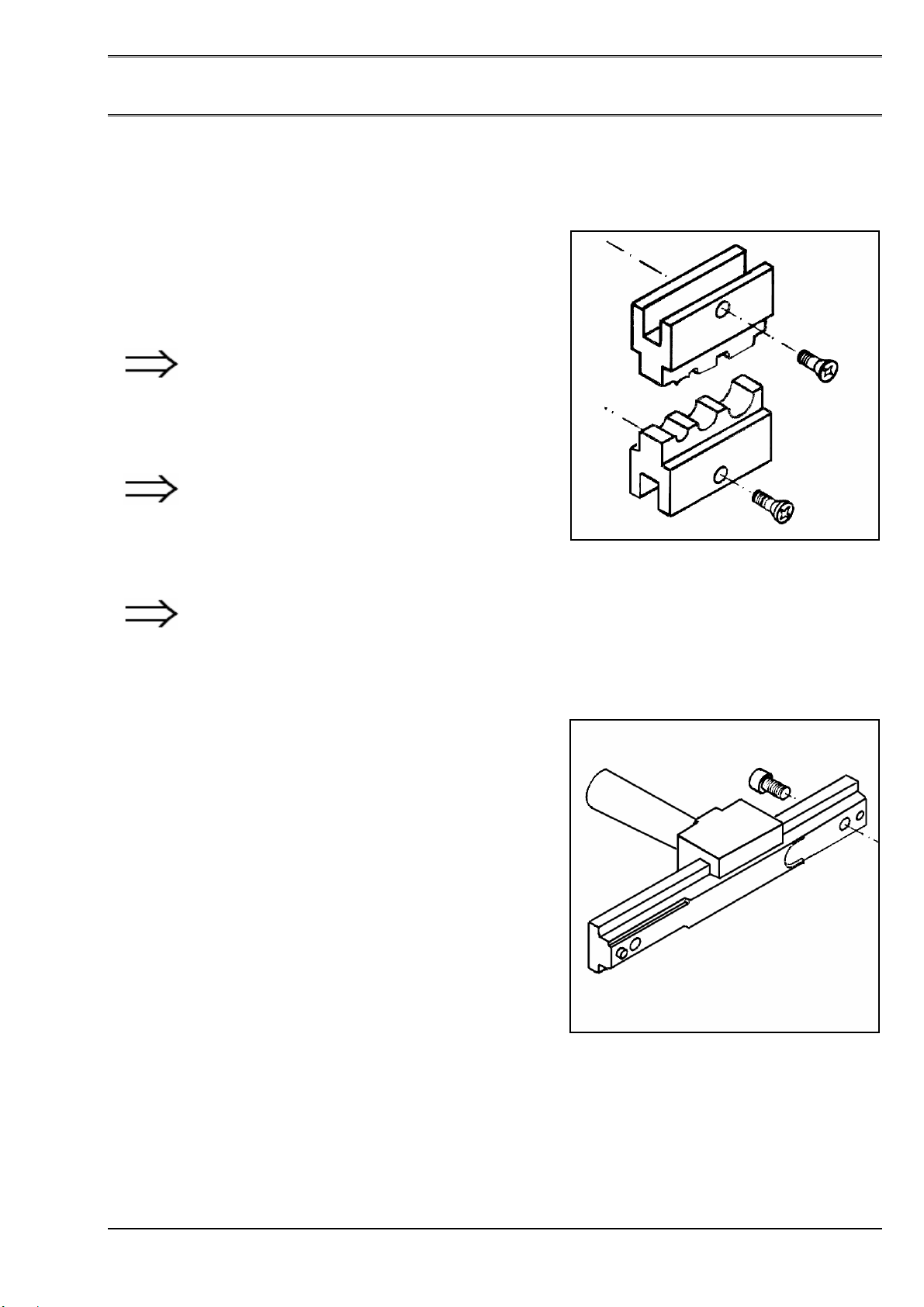

6.01 WDT-Gesenk / Matrices WDT / WDT Dies

WDT Gesenk Paar auswählen und Gesenkschrauben entfernen.

Untere und obere Gesenkhälfte auf Backen schieben und mit

Spezial-Gesenkschrauben festziehen

ACHTUNG: Richtige Position der einzelnen

Gesenkhälften kontrollieren.

Choisir les matrices WDT et dévisser les vis spéciales des

mâchoires. Placer les mâchoires inférieures et supérieures dans

les matrices et serrez-les avec les vis spéciales.

ATTENTION: Contrôlez la position correcte

des mâchoires.

Choose the correct die set and remove the special screws from

the dies. Place the lower and upper die onto the jaw and tighten

it with the special mounting screw.

ATTENTION: Check the correct position of the

die halves.

6.02 WDT-Einschubvorrichtung / WDT Support tiroir / WDT

Push-in device

WDT Einschubvorrichtung auf linke oder rechte Seite des

Gesenkträgers schrauben.

Monter le support coulissant WDT sur la matrice inférieure sur

le côté droite ou gauche et serrer le support tiroir avec la vis.

Mount the WDT push-in device onto the lower die-holder on the

right or left side and secure the push-in device with the screw.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 15 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

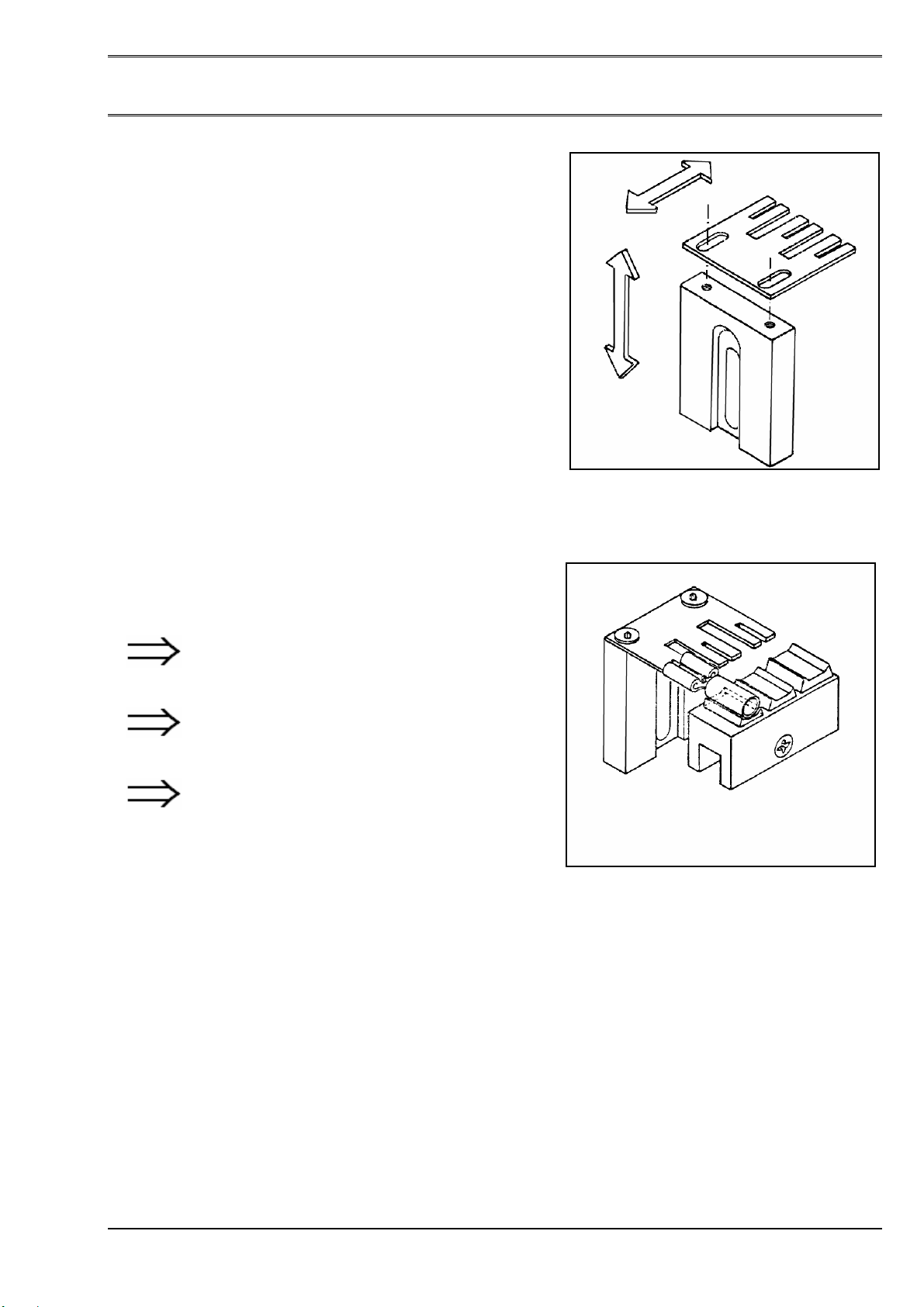

6.03 Führungsteil / Guidages / Locators

Führungsteil passend zu WDT-Gesenk und Presskabelschuh

auswählen und in die WDT Einschubvorrichtung montieren.

Führungsteil auf richtige Höhe und Distanz positionieren und mit

Schraube fixieren.

Presskabelschuh auf Führungsteil aufschieben.

Choisir le guidage qui correspond aux mâchoires WDT ainsi que

les cosses à sertir et introduisez le guidage sur le support tiroir.

Positionner le guidage à l’ hauteur et distance correcte et

serrez-le avec les vis. Placer la cosse à sertir sur la tôle du

guidage.

Choose the correct locator corresponding to the WDT dies and

connectors and mount it onto the WDT push-in device.

Position the locator to the correct height and distance and

tighten it with the screws.

Slide the terminal onto the locator.

6.04 Crimp-Position / Position de sertissage / Crimp

position

ACHTUNG: Richtige Crimpposition des

Presskabelschuhes kontrollieren und

Führungsblech entsprechend positionieren.

ATTENTION: Contrôler la position correcte

de la cosse à sertir et ajuster la tôle du

guide dans la position correcte.

ATTENTION: Control the right crimping-

position of the terminal and adjust the

locator accordingly.

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 16 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

7. Ersatzteile/ Pièces détachées / Spare Parts

TT 1416

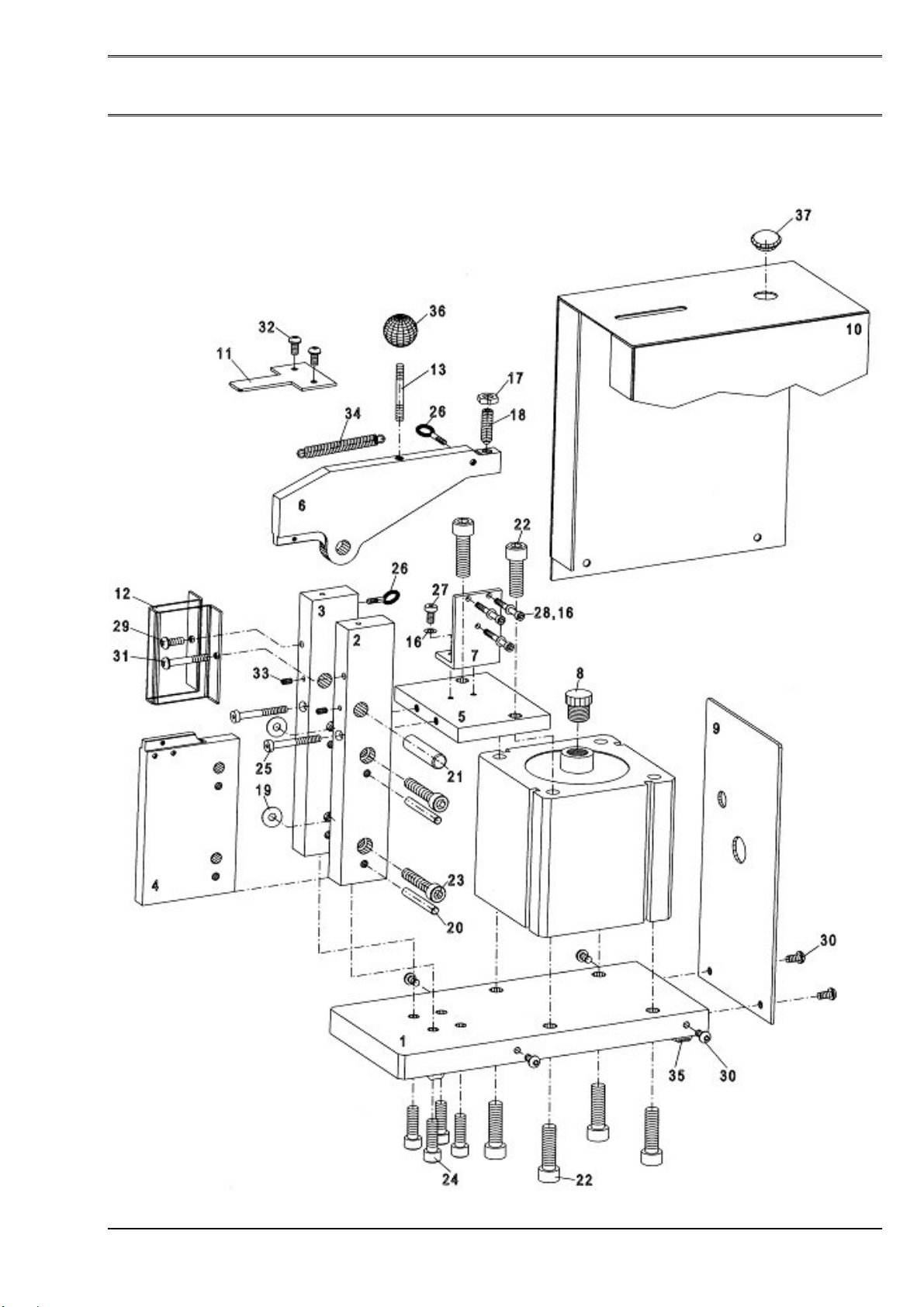

7.01 Ersatzteil-Zeichnung / Dessin de pièces détachées / Spare Parts Drawing

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 17 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

7.02 Ersatzteil-Stückliste / Liste de pièces détachées / Spare Parts List

Pos. Bezeichnung Description Description

01 Grundplatte Plaque de base Mounting plate

02 Zugplatte rechts Plaque latéral droite Right side-plate

03 Zugplatte links Plaque latéral gauche Left side-plate

04 Gesenkplatte Support de matrice, inférieur Lower die plate

05 Querplatte Plaque pour cylindre Cylinder-plate

06 Druckhebel Levier-Pression Lever arm

07 Ventil-Winkel Support de valve Valve mounting bracket

08 Gewindezapfen Vis de pression Threaded plug

09 Rückwand Panneau arrière Rear Panel

10 Haube Carter métallique Cover

11 Schutzblech Garde-boue Sheet metal guard

12 Schutzabdeckung Makrolon Protection de sécurité Transparent safety guard

16 U-Scheibe M4 Rondelle M4 Washer M4

17 Mutter 6-kant. M8 Ecrou M8 Nut M8

18 Kugeldruckschraube M8x25 Vis à bille orientable M8x25 Ball point screw M8x25

19 Passscheibe Ø8/20x0.1 Rondelle Ø8/20x0.1 Washer Ø8/20x0.1

20 Zylinder-Stift Ø6h6x50 Goupille cylindrique Ø6h6x50 Pin Ø6h6x50

21 Zylinder-Stift Ø12h6x50 Goupille cylindrique Ø12h6x50 Pin Ø12h6x50

22 Zyl.-Schr.mit i6kt M10x30 Vis avec 6-p. creux M10x30 Hex. socket screw M10x30

23 Zyl.-Schr.mit i6kt M8x40 Vis avec 6-p. creux M8x40 Hex. socket screw M8x40

24 Zyl.-Schr.mit i6kt M8x25 Vis avec 6-p. creux M8x25 Hex. socket screw M8x25

25 Zyl.-Schr.mit i6kt M6x40 Vis avec 6-p. creux M6x40 Hex. socket screw M6x40

26 Zyl.-Schr.mit i6kt M5x16 Vis avec 6-p. creux M5x16 Hex. socket screw M5x16

27 Zyl.-Schr.mit i6kt M4x12 Vis avec 6-p. creux M4x12 Hex. socket screw M4x12

28 Zyl.-Schr.mit i6kt M4x25 Vis avec 6-p. creux M4x25 Hex. socket screw M4x25

29 Linsenschr. mit i6kt M5x10 Vis à tête bombée M5x10 Oval head screw M5x10

30 Linsenschr. mit i6kt M5x10 Vis à tête bombée M5x10 Oval head screw M5x10

31 Linsenschr. mit i6kt M5x45 Vis à tête bombée M5x45 Oval head screw M5x45

32 Linsenschr. mit i6kt M4x8 Vis à tête bombée M4x8 Oval head screw M4x8

33 Gewindestift mit i6kt M4x6 Vis sans tête M4x6 Set screw M4x6

34 Rückholfeder Ressort plat Spring for jaw

35 Gummifuss Pied en caoutchouc autocollant Rubber feet

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 18 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

TT 1416 CA

7.03 Ersatzteil-Zeichnung / Dessin de pièces détachées / Spare Parts Drawing

TT 1416 Crimp-Box Bedienungsanleitung

TT 1416 Crimp-Box Seite/Page 19 (22) Mode d’emploi

TT 1416 Crimp-Box Instruction manual

7.04 Ersatzteil-Stückliste / Liste des pièces détachées / Spare-Parts List

Pos. Bezeichnung Description Description

01 Grundplatte Plaque de base Mounting plate

02 Zugplatte rechts Plaque latéral droite Right side-plate

03 Zugplatte links Plaque latéral gauche Left side-plate

04 Gesenkplatte Support de matrice, inférieur Lower die plate

05 Querplatte Plaque pour cylindre Cylinder-plate

06 Druckhebel Levier-Pression Lever arm

07 Ventil-Winkel Support de valve Valve mounting bracket

08 Gewindezapfen Vis de pression Threaded plug

09 Rückwand Panneau arrière Rear Panel

10 Haube Carter métallique Cover

11 Schutzblech Garde-boue Sheet metal guard

12 Schutzabdeckung Makrolon Protection de sécurité Transparent safety guard

13 Gewindestift Vis sans tête Grub screw
