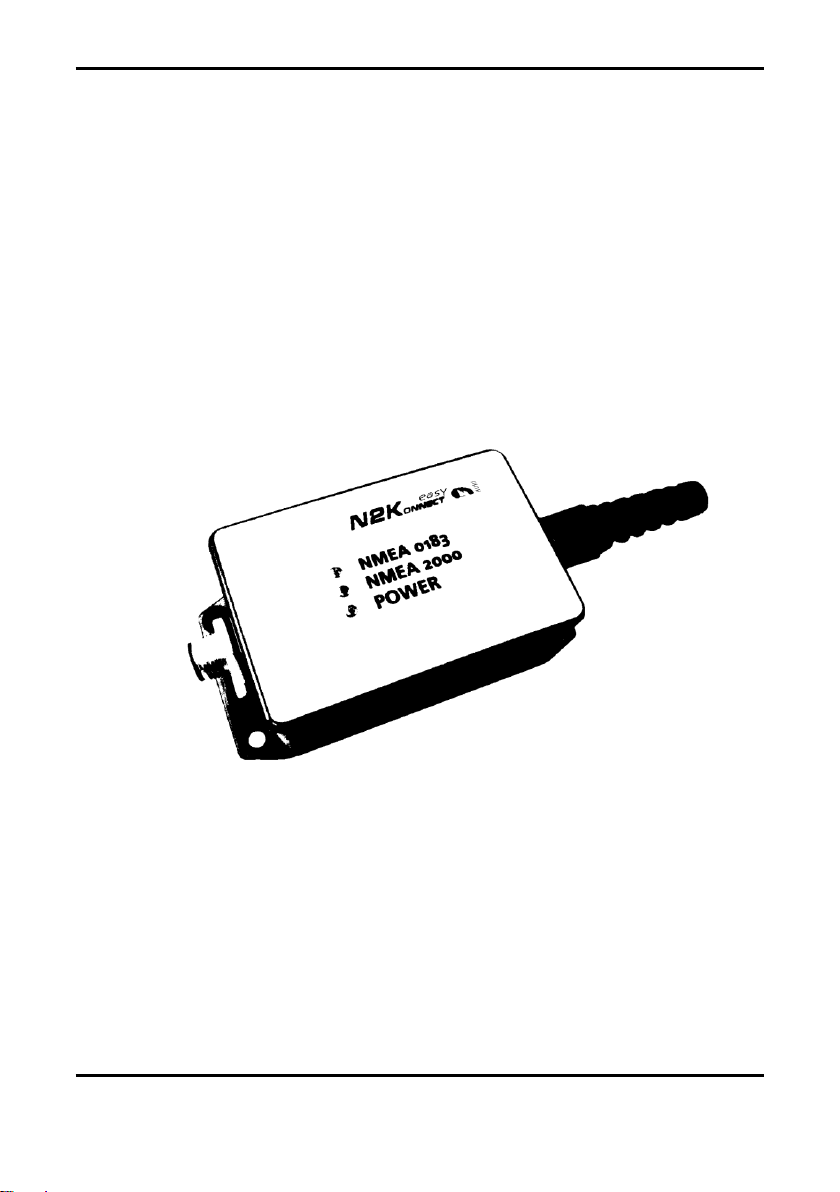

Handbuch
easyN2Konnect
Konverter NMEA0183 (38.4 kBaud)
auf NMEA2000 kompatibel
Weatherdock AG.
Sigmundstraße 180
D-90431 Nürnberg
Tel. :[phone]
Fax: [phone]
www.weatherdock.com
Email: [e-mail]
Revision 1.2, Author Jörns, 06.06.13

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
2
DIES BITTE ZUERST LESEN!
SICHERHEITSHINWEIS
ALLE MARITIMEM AIS GERÄTE NUTZEN SATELLITENGESTÜTZTE SYSTEME WIE Z.B. DAS GPS (GLOBAL
POSITIONING SATELLITE)NETZWERK ODER DAS GLONASS (GLOBAL NAVIGATION SATELLITE SYSTEM)
NETZWERK UM POSITIONSBESTIMMUNGEN DURCHZUFÜHREN.DIE GENAUIGKEIT DIESER SYSTEME IST
VARIABEL UND DURCH VERSCHIEDENE FAKTOREN BEEINFLUSST,WIE Z.B. DIE ANTENNENPOSITION,WIE
VIELE SATELLITEN GERADE EMPFANGEN WERDEN UM DIE POSITION ZU BESTIMMEN UND WIE LANGE DIE
SATELLITENINFORMATION BEREITS VERFÜGBAR IST.ES IST DESWEGEN WÜNSCHENSWERT,WO IMMER
MÖGLICH DIE AIS ABGELEITETEN POSITIONEN DES EIGENEN SCHIFFES,SOWIE DES ANDEREN SCHIFFES
DURCH BEOBACHTUNG UND ODER RADARÜBERPRÜFUNG ZU VERIFIZIEREN.
WARNUNG
BEIM FÜHREN VON SCHIFFEN LIEGT ES ALLEIN IN DER VERANTWORTUNG DES SCHIFFSFÜHRERS,DAS
FAHRZEUG AUF SICHERE ART ZU FÜHREN,VOLLE KONTROLLE ÜBER SÄMTLICHE FAHRTBEDINGUNGEN
WÄHREND DER GESAMTEN FAHRTDAUER ZU HABEN.DURCH FEHLERHAFTES VERHALTEN DES FÜHRERS EINES
MIT EINEM AUS DER EASYN2K SERIE STAMMENDEM GERÄT AUSGERÜSTETEN FAHRZEUGES,BEI DEM DER
FAHRER DER BEDIENUNG DES FAHRZEUGES UND DEN UMGEBUNGSBEDINGUNGEN NICHT DIE VOLLE
AUFMERKSAMKEIT SCHENKT,KANN ES ZU EINEM UNFALL ODER ZUSAMMENSTOß MIT SACHSCHÄDEN ODER
PERSONENSCHÄDEN KOMMEN.
VORSICHT:
ES OBLIEGT ALLEIN DEM ANWENDER DEN EASYN2KONNECT ODER DESSEN DERIVATE UMSICHTIG ZU
GEBRAUCHEN.DAS GERÄT ENTBINDET SIE NICHT VON IHREN SORGFALTSPFLICHTEN!
DEMZUFOLGE IST EINE GUTE SEEMANNSCHAFT NACH WIE VOR
UNERLÄSSLICH.
ALLE WARENZEICHEN,DIE IN DIESEM DOKUMENT VERWENDET WERDEN SIND EIGENTUM DER GENANNTEN
FIRMEN COPYRIGHT ©2010 WEATHERDOCK AG
WEITERGABE SOWIE VERVIELFÄLTIGUNG DIESER UNTERLAGE,VERWERTUNG UND MITTEILUNG
IHRES INHALTES SIND NICHT GESTATTET,SOWEIT NICHT AUSDRÜCKLICH ZUGESTANDEN.
ZUWIDERHANDLUNGEN VERPFLICHTEN ZU SCHADENERSATZ.
1.Hinweis zum Einbinden eines AIS-
Gerätes in ein NMEA2000 Netzwerk
Die Weatherdock Geräte mit dem Zusatz „N2K“ sind NMEA2000
kompatibel!
NMEA2000 ermöglicht die Einbindung von bis zu 50 Endgeräten in ein modernes
Netzwerk-System an Bord eines Schiffes. Durch NMEA2000 entfällt die
umständliche Installation der einzelnen Komponenten. Somit reicht es aus,
wenn Sie Ihr N2K Gerät mittels T-Stück, Kabelverbindung und Stecker an den
vorhandenen NMEA2000 Hauptstrang integrieren.

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
3
Die AIS- und GPS Daten sollten somit automatisch auf Ihrem Plotter erscheinen.
Die Leitungen sind fertig konfektioniert mit Steckern erhältlich und werden
mittels T-Stücken an den Hauptstrang angebunden (nicht im Lieferumfang
enthalten). Der Hauptkabel, das meist vom Bug bis zum Heck durchgeführt ist,
muss an den beiden Ende mit einem Abschlusswiderstand abgeschlossen
werden. Eine Stichleitung ist die Stromversorgung, die über eine Sicherung mit
dem 12V Bordnetz verbunden wird.
2.Montage und Installation
Befestigen Sie das Gerät an den 4 Befestigungslöchern mit Senkkopfschrauben
in Ihrem Schiff. Achten Sie auf Abstand zu störenden Geräten (z.B. Funk) und
vermeiden Sie starke mechanische Vibrationen z B. durch den Motor. Sichern
Sie die Leitungen gegen Wackeln und Scheuern (Gefahr eines Kurzschlusses
oder Fehlfunktion).

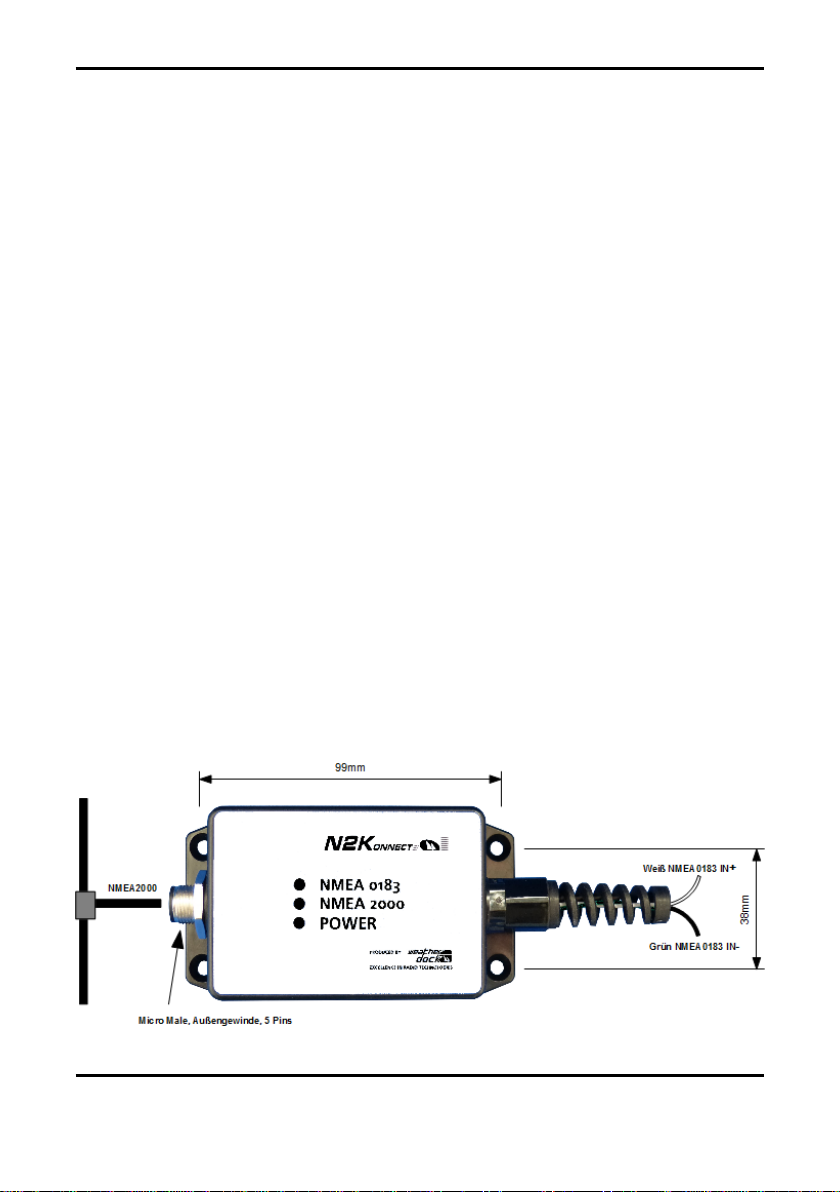

Den N2Konnect verbinden Sie mit einem NMEA2000 kompatiblem Kabel über
ein T-Stück mit dem NMEA2000 Bus des Schiffes. An dem N2Konnect befindet
sich eine 5-polige Micro Male Buchse mit Außengewinde.
Die NMEA0183 Schnittstelle wird über die weiße und grüne Leitung
angeschlossen:
Anschlussbelegung:
Weiß: NMEA 0183 IN+
Grün: NMEA 0183 IN-
WICHTIG: die Datenrate der NMEA0183 Schnittstelle muss 38.4
kBaud sein.

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
4
3.Technische Daten
Beschreibung
Wert
Abmessungen
160mm x 56mm x 39mm
Gewicht
~130g
Power
9VDC –16 VDC
Maximale Stromaufnahme
<30mA @12VDC
Betriebstemperatur
-25ºC bis +55ºC
Schnittstellen:
NMEA2000 kompatibel
RS422 NMEA 38.4kBaud in
Anzeigen
POWER Ok
Kommunikation NMEA2000
Kommunikation NMEA0183
4. List of PGNs
PGN Number
PGN Name
129025
Position Rapid Update
129026
COG & SOG, Rapid Update
129029
GNSS Position Data
129038
AIS Class A Position Report
129039
AIS Class B Position Report
129040
AIS Class B Extended Position Report
129793
AIS UTC and Date Report
129794
AIS Class A Static and Voyage Related Data
129798
AIS SAR Aircraft Position Report
129802
AIS Safety Related Broadcast Message -
MESSAGE 14
129809
AIS Class B "CS" Static Report, Part A
129810
AIS Class B

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
5
Manual
easyN2Konnect
Converter NMEA0183 (38.4 kBaud)
to NMEA2000 compatibel
Weatherdock AG.
Sigmundstraße 180
D-90431 Nürnberg
Tel. :[phone]
Fax: [phone]
www.weatherdock.com
Email: [e-mail]
Revision 1.2, Author Jörns, 06.06.13

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
6
PLEASE READ THIS FIRST!
GENERAL WARNINGS
ALL MARINE AUTOMATIC IDENTIFICATION SYSTEM (AIS) UNITS UTILIZE A SATELLITE BASED SYSTEM SUCH
AS THE GLOBAL POSITIONING SATELLITE (GPS) NETWORK OR THE GLOBAL NAVIGATION SATELLITE
SYSTEM (GLONASS) NETWORK TO DETERMINE POSITION.THE ACCURACY OF THESE NETWORKS IS
VARIABLE AND IS AFFECTED BY FACTORS SUCH AS THE ANTENNA POSITIONING,HOW MANY SATELLITES ARE
USED TO DETERMINE A POSITION AND HOW LONG SATELLITE INFORMATION HAS BEEN RECEIVED FOR.
THEREFORE IT IS DESIRABLE WHEREVER POSSIBLE TO VERIFY BOTH YOUR VESSELS AIS DERIVED POSITION
DATA AND OTHER VESSELS AIS DERIVED POSITION DATA WITH VISUAL OR RADAR BASED OBSERVATIONS.
WARNINGS AND PRECAUTIONS
IT IS THE SOLE RESPONSIBILITY OF THE OWNER/OPERATOR OF THE SHIP TO COMMAND THE VESSEL SAFELY
AND TO BE IN FULL CONTROL OF ALL OPERATING CONDITIONS DURING THE ENTIRE TRAVEL TIME.BY
MISTAKEN CONDUCT OF THE OPERATOR OF A SHIP EQUIPPED WITH A DEVICE FROM THE EASYTRX2
PRODUCT LINE IF THE OPERATOR DOES PAY UNDIVIDED ATTENTION TO OPERATION AND SURROUNDING
CONDITION DAMAGE OR PERSONAL INJURY MAY BE CAUSED IN THE EVENT OF AN ACCIDENT.
CAUTION:
IT IS THE DUTY OF THE OPERATOR TO HANDLE THE EASYN2KONNECT OR ITS DERIVATIVES WITH CARE.THE
DEVICE CANNOT RELEASE YOU FROM YOUR OBLIGATIONS OF DUE DILIGENCE!
THUS IT IS IMPORTANT AT ALL TIMES TO KEEP A PROPER
LOOKOUT.
ALL TRADEMARKS MENTIONED IN THIS DOCUMENT ARE THE PROPERTY OF THEIR RESPECTIVE OWNERS.
©2010 WEATHERDOCK AG
COPYING OF THIS DOCUMENT AND GIVING IT TO OTHERS AND THE USE OR COMMUNICATION OF
THE CONTENTS THEREOF,IS FORBIDDEN WITHOUT EXPRESS AUTHORITY.OFFENDERS ARE LIABLE
TO THE PAYMENT OF DAMAGES.
5. Note for integration an AIS-Device into a
NMEA2000 network
Weatherdock devices with the addition of "N2K" are NMEA 2000
compatible!
NMEA2000 allows the integration of up to 50 devices in a modern network
system on board of a ship. NMEA2000 eliminates the cumbersome installation
of individual components. Thus, it is sufficient if you integrate your N2K device
via T-adapter, cable and connector to the existing main line NMEA2000.

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
7
The AIS and GPS data should thus appear automatically on your plotter.
The cables are pre-assembled with connectors available and connected to the
main line using T-pieces (not included). The main cable, which is usually carried
out from stem to stern, must be completed at the two endings with a
terminator. One stub is the power supply that is connected through a fuse to
the 12V.
6. Assembly and Installation
Attach the device to the 4 mounting holes with gully screws into the ship. Pay
attention to spacing disruptive devices (e.g. FM-transmitter) and avoid
excessive mechanical vibrations e.g. by the engine. Secure the wiring against
wobbling and rubbing (risk of a short circuit or malfunction).
Connect the N2Konnect with a NMEA2000 compatible cable via a T-piece with
the NMEA2000 bus of the ship. A 5-pin Micro Male connector is located at the
N2Konnect with external thread.
The NMEA0183 interface is connected via the white and green wire:
Wiring:
White: NMEA 0183 IN+
Green: NMEA 0183 IN-
IMPORTANT: The data rate of the NMEA0183 interface must be 38.4
kBaud.

Handbuch/Manual
Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg
Tel.:[phone] www.weatherdock.de
8
7. Technical Data
Beschreibung
Wert
Dimensions
160mm x 56mm x 39mm
Weight
~130g
Power
9VDC –16 VDC
Maximal Current Consumption
<30mA @12VDC
Operating Temperature
-25ºC bis +55ºC
Interfaces:
NMEA2000 compatible
RS422 NMEA 38.4kBaud in
Indicators
POWER Ok
Communication NMEA2000
Communication NMEA0183
8. List of PGNs
PGN Number
PGN Name
129025
Position Rapid Update
129026
COG & SOG, Rapid Update
129029
GNSS Position Data
129038
AIS Class A Position Report
129039
AIS Class B Position Report
129040
AIS Class B Extended Position Report
129793
AIS UTC and Date Report
129794
AIS Class A Static and Voyage Related Data
129798
AIS SAR Aircraft Position Report
129802
AIS Safety Related Broadcast Message -
MESSAGE 14
129809
AIS Class B "CS" Static Report, Part A
129810
AIS Class B
