Weka 508.1414.00.00E Operating instructions

Montage-, Bedienungs- und
Wartungsanleitung
en ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS
fr NOTICE DE MONTAGE, D'UTILISATION ET D'ENTRETIEN
it ISTRUZIONI DI MONTAGGIO, USO E MANUTENZIONE
Art.-Nr.: 508.1414.00.00E Art.-Nr.: 508.1414.10.00E
Stand: 2105

Technische Änderungen vorbehalten! © Copyright HRB 3662
1
- de -
Sehr geehrte Kundin, sehr geehrter Kunde,
danke, dass Sie sich für ein weka – Produkt entschieden haben.
Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder
Beschädigungen zu vermeiden.
WICHTIG!
Prüfen Sie bitte sofort anhand der Packliste, ob das weka -Produkt vollständig
und unbeschädigt bei Ihnen angekommen ist.
Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle
auf Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren. Eventuelle Beanstandungen
können mit Hilfe dieser Liste problemlos behoben werden. Die Pos.-Nummern der Packliste stimmen nicht
mit den Pos.-Nummern folgender Montageanleitung überein.
Wir empfehlen Ihnen, die Montage mit 2 Personen durchzuführen.
Zur Verhütung von Unfällen ist zu vermeiden, dass sich Kinder während der Montage in unmittelbarer Nähe
befinden.
Weiterentwicklungen im Sinne des technischen Fortschritts behalten wir uns vor.
So können geringfügige Abweichungen in den Darstellungen entstehen.
Verpackungsmaterial nicht einfach wegwerfen! Papier-, Pappe- und Wellpappeverpackungen,
sowie Kunststoffverpackungsteile sollten in die entsprechenden Sammelbehälter gegeben werden.
Werkstoff Holz
Gesunde Äste, leichte Verfärbungen und kleine Risse sind für Holz charakteristisch, verleihen der Kabine
sein natürliches Aussehen und sind kein Reklamationsgrund.
Vor der Montage
Für das Aufstellen der Kabine wird eine Mindestraumhöhe von 205 cm benötigt.
Der Wandabstand muß mindestens 10 cm betragen.
Der Fußboden muss eben und waagerecht sein, da es sonst zu Funktionsstörungen kommen kann.
Am besten eignet sich ein trockener, gut belüftbarer Raum zur Nutzung Ihrer Kabine.
Ein Stein- oder Fliesenboden erweist sich als praktische und zugleich attraktive Fußbodenvariante.
Bei abweichendem Bodenbelag ist eine Steinplatte mit den Mindestmaßen 40 x 50 cm unter den Ofen zu
legen, um Beschädigungen des Bodens zu vermeiden.
Tipps zur Sicherheit
Achten Sie darauf, dass sich keine Kinder unbeaufsichtigt in der Kabine aufhalten!
Legen Sie keine Gegenstände auf dem Saunaofen ab. - BRANDGEFAHR!
Vergewissern Sie sich bereits vor Beginn der Heizphase, dass sich keine brennbaren Gegenstände in der
Nähe des Ofens befinden.
Verwenden Sie Sauna - Aufgusskonzentrate nur in verdünnter Form. Hinweise über die richtige
Handhabung finden Sie auf den Behältern.
Verwenden Sie keine chemischen Klebstoffe im Inneren der Sauna, sondern allenfalls Holzleim.
Nach Nutzung der Sauna lassen Sie diese bei geöffneter Tür auskühlen. Sorgen Sie stets für eine gute
Durchlüftung des Raumes, in dem sich die Sauna befindet.

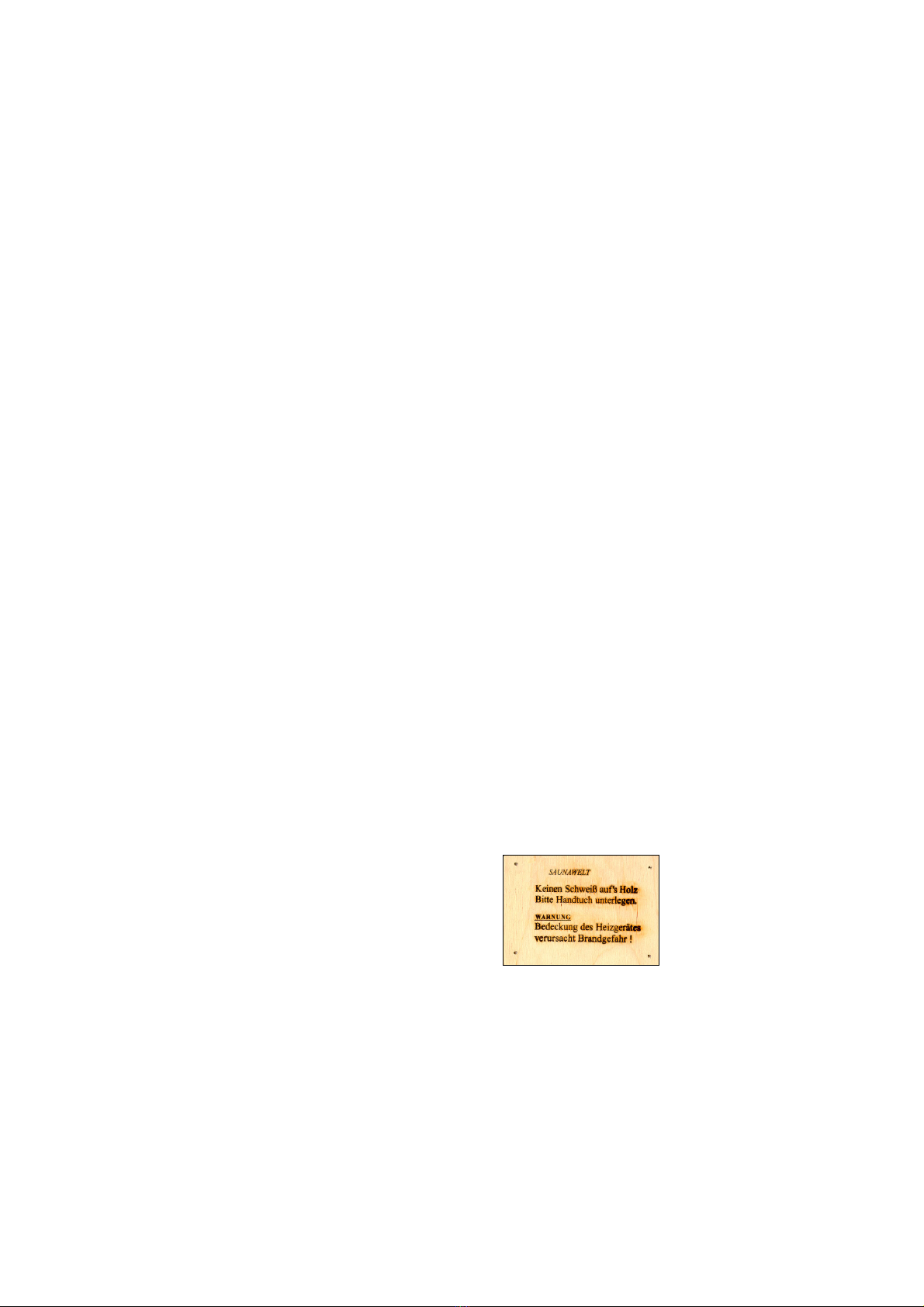

Das Hinweisschild ist gut sichtbar in der
Nähe des Saunaofens zu befestigen.
Pflegehinweise
Die Wandschalung im Innenraum darf nicht abgedeckt werden oder mit Feuchtigkeit in Berührung kommen.
Nach der Nutzung der Kabine lassen Sie diese bei geöffneter Tür auskühlen.
Sorgen Sie stets für eine gute Durchlüftung des Raumes, in dem sich die Kabine befindet.
Bei längerer Nichtbenutzung empfehlen wir, die Kabinentür offen zu halten.
Hartnäckige Schmutzeinwirkungen auf dem Holz können mit Schmirgelpapier entfernt werden.
Elektroinstallation
Die Elektroinstallation darf nur von einem zugelassenen Elektrofachmann unter Beachtung der
VDE-und EVU-Richtlinien ausgeführt werden.
Hinweise zur Montage des Saunaofens und des Steuergerätes entnehmen Sie bitte den dort beiliegenden
Montageanleitungen.

Technische Änderungen vorbehalten! © Copyright HRB 3662
2

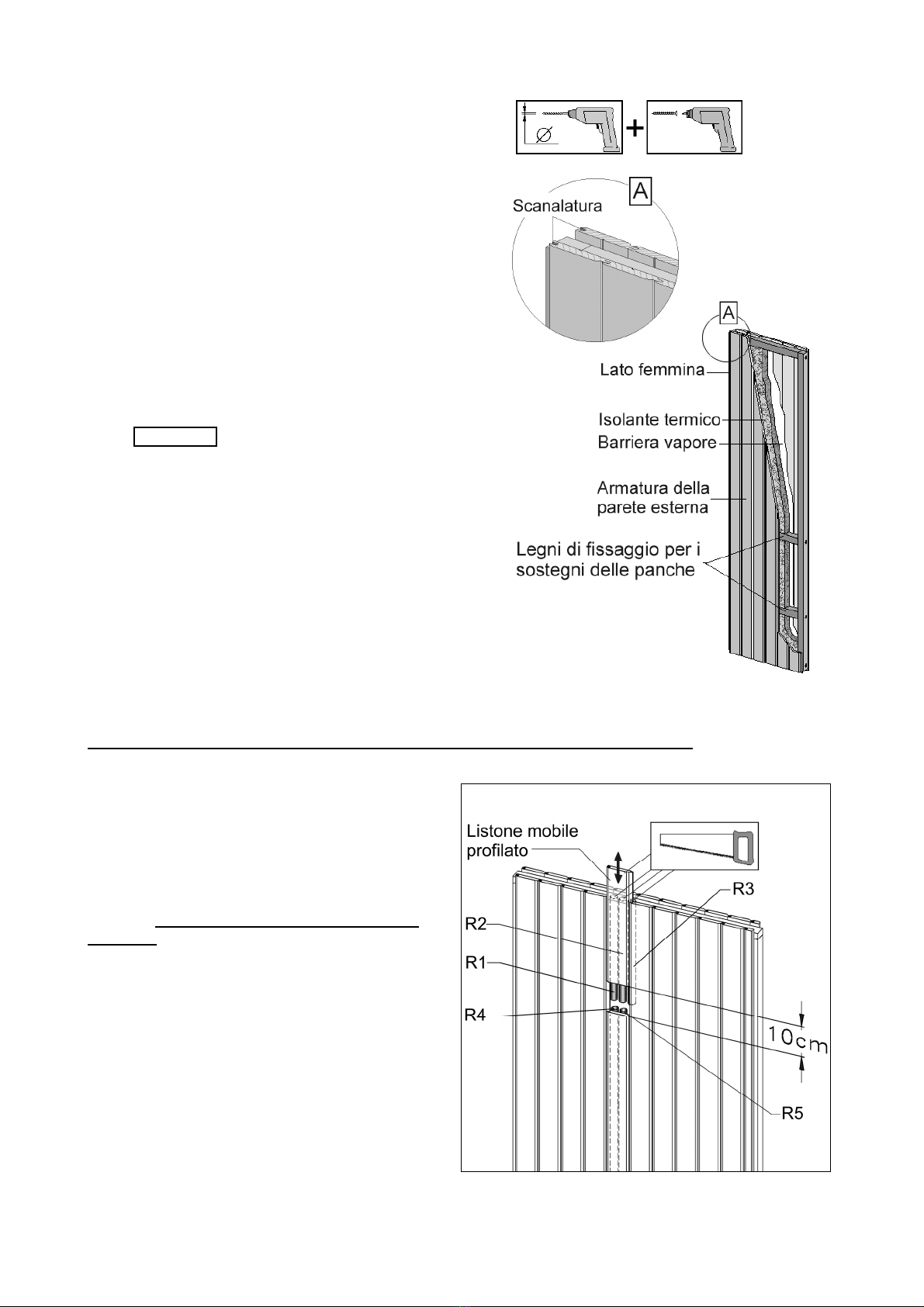

Empfehlungen zum Aufbau
Bitte bohren Sie alle Schraubverbindungen vor,
um Beschädigungen an den Holzteilen zu vermeiden!
Folgendes Zeichen macht Sie während der Anleitung
nochmals darauf aufmerksam:

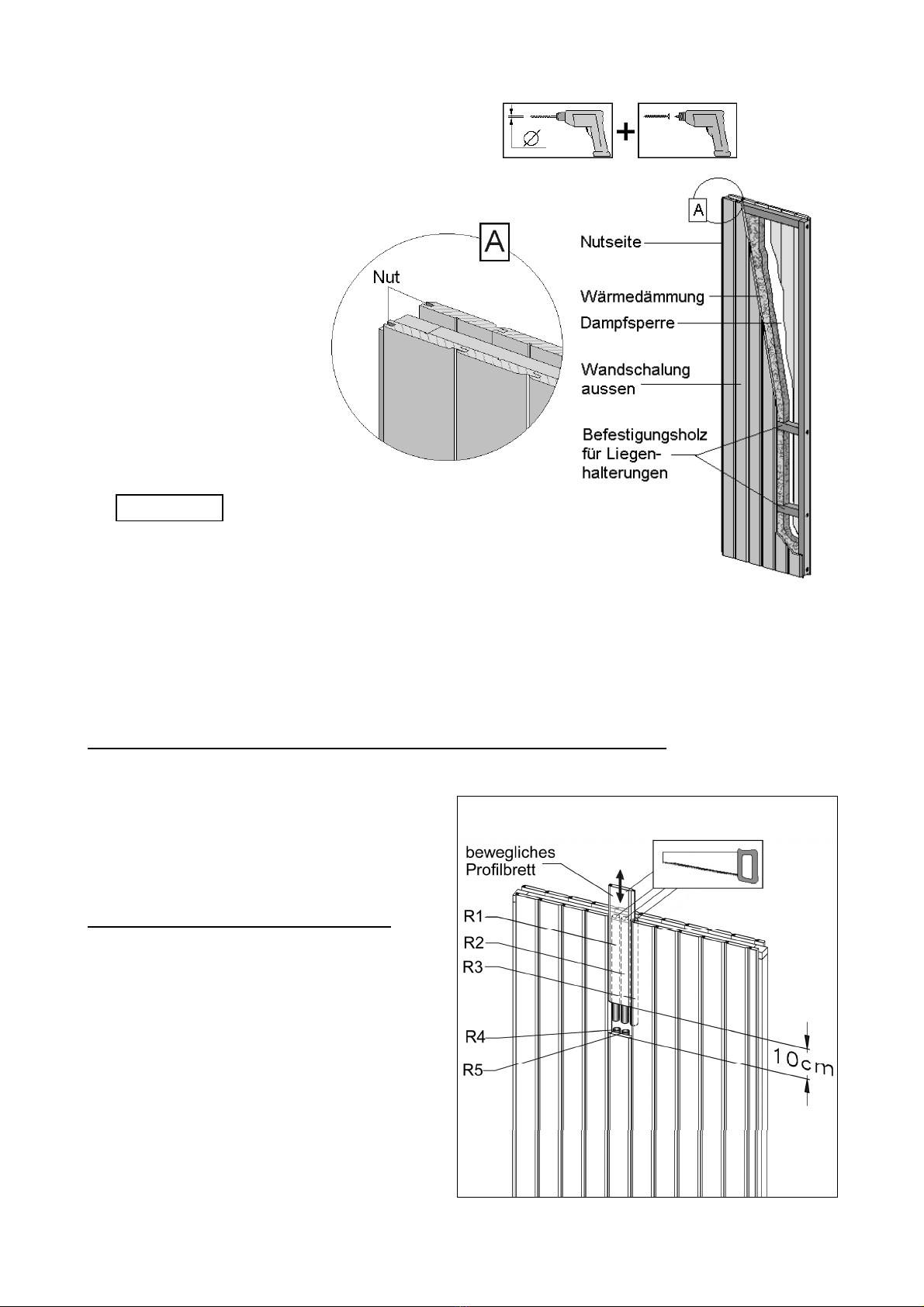

Allgemeiner Aufbau der Wandelemente
Die Abbildung zeigt den
Schnitt durch ein
Wandelement mit beidseitiger
Profilholzschalung.
Alle Wandelemente sind mit
einer Dampfsperre und einer
Wärmedämmung ausgestattet.
Die Dampfsperre muss sich
nach Montage der Sauna immer
direkt hinter der Innenschalung
befinden.
Die Innenseite der Wandelemente
ist auf den Rahmenhölzern durch
einen Stempel-Aufdruck
innen gekennzeichnet.
Achten Sie deshalb vor dem Aufstellen der
einzelnen Elemente darauf, dass sich die
Nutseite (von außen gesehen) immer links befindet!
In die Wandelemente sind Befestigungshölzer für die Liegenhalterungen eingearbeitet.
Diese befinden sind ca. 36cm und 80 cm über dem Boden.
Die Lage dieser Hölzer erkennen Sie an den sichtbaren Schraubenköpfen im Elementrahmen.
Achten Sie darauf, dass sich diese Schraubenköpfe
beim Aufstellen jedes Wandelementes in der unteren
Elementhälfte befinden!
Vorbereitung des Wandelementes zur Montage der Multifunktions – Steuerung
Zur Montage der Bedieneinheit muss die
Öffnungshöhe im Wandelement 10 cm betragen.
Dazu schieben Sie das bewegliche Profilbrett und
die Kunststoffrohre nach oben heraus und kürzen
Brett und Rohre entsprechend.
ACHTUNG: Dies ist unbedingt
VOR dem Aufstellen des Wandelementes
durchzuführen!
R1-R5: Diese dienen als Montagerohre für
die Elektrokabel der Netzzuleitung, der Saunalampe
und des Saunaofens, ausgehend vom Steuergerät.
R1 + R4: für Leitung vom Modul Ofensteuerung
zum Saunaofen
R2: für Leitung vom Modul Ofensteuerung
zur Bedieneinheit
R3: Reserve
R5: Reserve

Technische Änderungen vorbehalten! © Copyright HRB 3662
3
Die Sauna kann spiegelverkehrt aufgebaut werden.
Um dem Absenken der Glastür vorzubeugen, ziehen Sie die Inbusschraube der Beschläge fest an.
Die Türbeschläge sind nach mehrmaliger Nutzung der Kabine zu überprüfen und gegebenenfalls
nachzujustieren. Die Schrauben zur Befestigung der Türbeschläge und Türgriffe sind ebenfalls nach
mehrmaliger Nutzung der Kabine nachzuziehen.
Sollten die Holzfaserplatten der Rückwand- und Deckenelemente Unebenheiten oder geringe wellenförmige
Verformungen aufweisen, so hat dies keinen negativen Einfluss auf die Nutzung, die Optik oder den
Wärmehaushalt der Kabine und sind daher kein Reklamationsgrund.
Garantiebestimmungen der weka Holzbau GmbH
Wir gewähren Ihnen zu nachfolgenden Konditionen – jedoch nur auf die Holzteile unserer Produkte (weka-
Produkt genannt), nicht auf damit verbundene Bauteile oder Bestandteile des weka-Produkts aus anderem
Material als Holz – ab Lieferdatum 5 Jahre Garantie auf Funktion. Innerhalb der Garantiezeit werden
fehlerhafte Teile oder fehlende Teile der Ware oder die Ware selbst nach unserer Wahl ersetzt. Vom
Garantieumfang erfasst ist lediglich der kostenlose Ersatz des jeweils mangelhaften oder defekten Holzteils.
Nicht im Garantieumfang enthalten sind Folge- oder Zusatzkosten, insbesondere keine Liefer- und Auf- oder
Umbaukosten.
Die Garantie ist ausgeschlossen, wenn:
-von der jeweiligen Montageanleitung abgewichen wurde,
-Veränderungen (zusätzliche An- oder Umbauten) an dem Produkt im Vergleich zur
Montageanleitung vorgenommen wurden,
-die jeweils angegebenen Belastungsgrenzen (z.B. Schneelast usw.) überschritten wurden,
-das weka-Produkt falsch gegründet (Fundament / Bodenplatte o.ä.) wurde, insbesondere bei
Verstößen gegen die Regeln der Baukunst,
-unterlassene oder nicht ausreichende Pflege (Wartung: Holzschutz, Holzanstrich usw.) des Holzes
vorgenommen wurde.
-Windgeschwindigkeiten über Stärke 7, Naturkatastrophen oder gewaltsame Einwirkungen den
Schaden am weka-Produkt verursacht haben.
-der Mangel in holztypischen Farbveränderungen, Rissbildungen, Verwerfungen, Schwinden, Quellen
oder ähnlichen normalen, in der Natur des Werkstoffes „Holz“ begründeten Veränderungen besteht.
Garantieansprüche können nur in Verbindung mit Originalpackzettel und Originalkaufbeleg in Anspruch
genommen werden und müssen innerhalb der Garantiezeit schriftlich, per Telefax oder per e-Mail geltend
gemacht werden. Anspruchsvoraussetzung ist eine unverzügliche Anzeige des Mangels bzw. des Schadens
in Form einer geordneten Darstellung des Schadens in Bild und Text.
Garantieansprüche sind zu richten an:
weka Holzbau GmbH, Johannesstraße 16, 17034 Neubrandenburg
Fax: [phone]; e-Mail: [e-mail]
Montagebedingungen für weka - Montageteam
Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka
Holzbau GmbH für Sie wie folgt tätig:
Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware
ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen. Elektrische Anschlüsse sind in den
Montageleistungen nicht enthalten
Die aufzubauende Ware muss sich am Aufbauort/Standort/Standfläche befinden. Transport des Artikels oder
der Einzelteile über eine Entfernung von 5m hinaus oder in ein anderes Geschoss sind im angebotenen
Montagepreis nicht enthalten. Der Untergrund muss tragfähig, horizontal und eben sein.
Im Zweifel gilt für die Ebenheit: DIN 18202 „Ebenheitstoleranzen im Hochbau“, Tab.3, Zeile 3, mit einer
maximalen Höhendifferenz der am weitesten voneinander entfernten Punkten von ca. 10 bis 11mm.
Alle vorbereitenden Arbeiten müssen gemäß den technischen Regeln vor Beginn der Montage ausgeführt
sein. Die von Ihnen gefertigten oder gewählten Untergründe/Fußböden/ Fundamente müssen für die
Montage geeignet sein.

Technische Änderungen vorbehalten! © Copyright HRB 3662
4

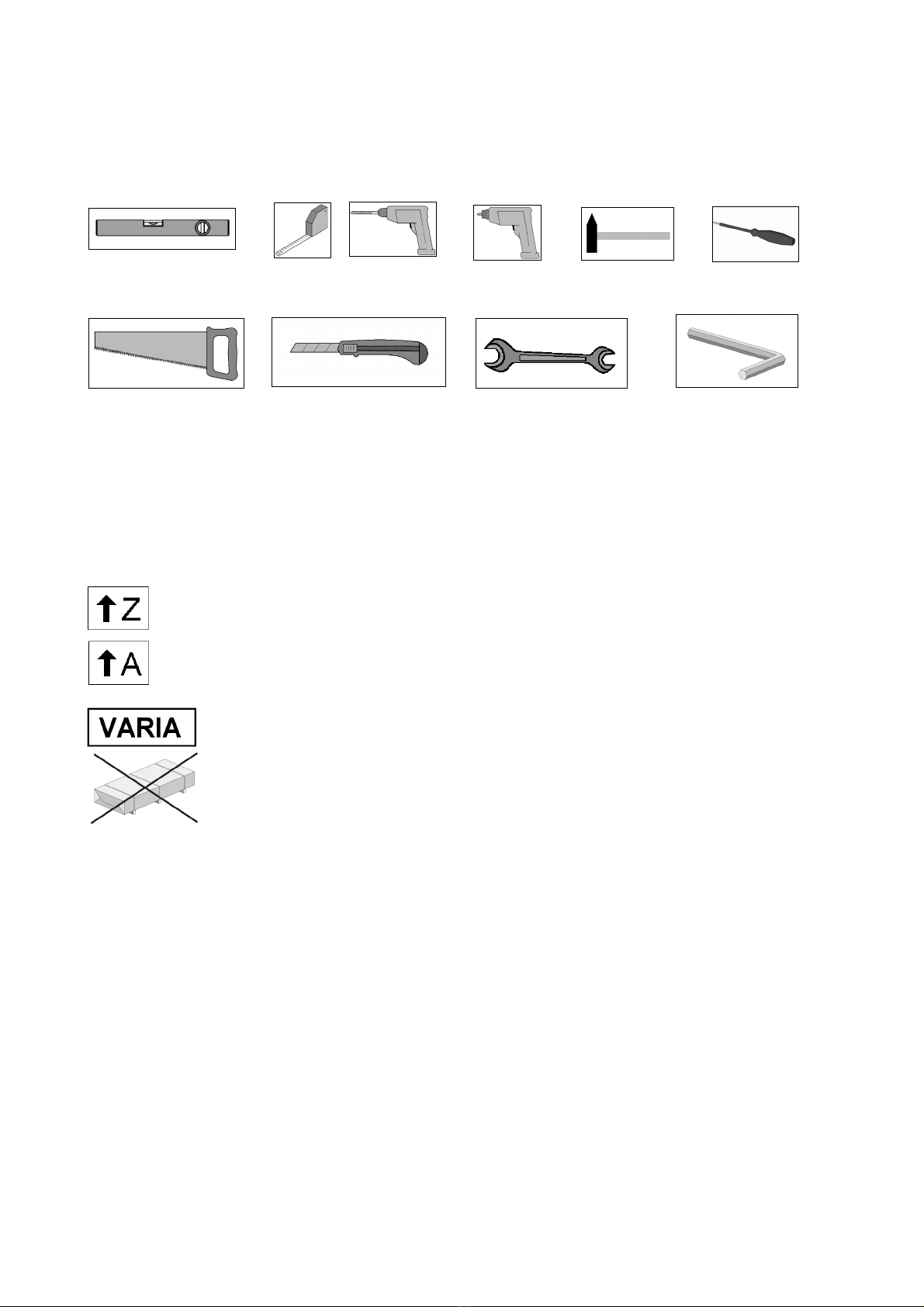

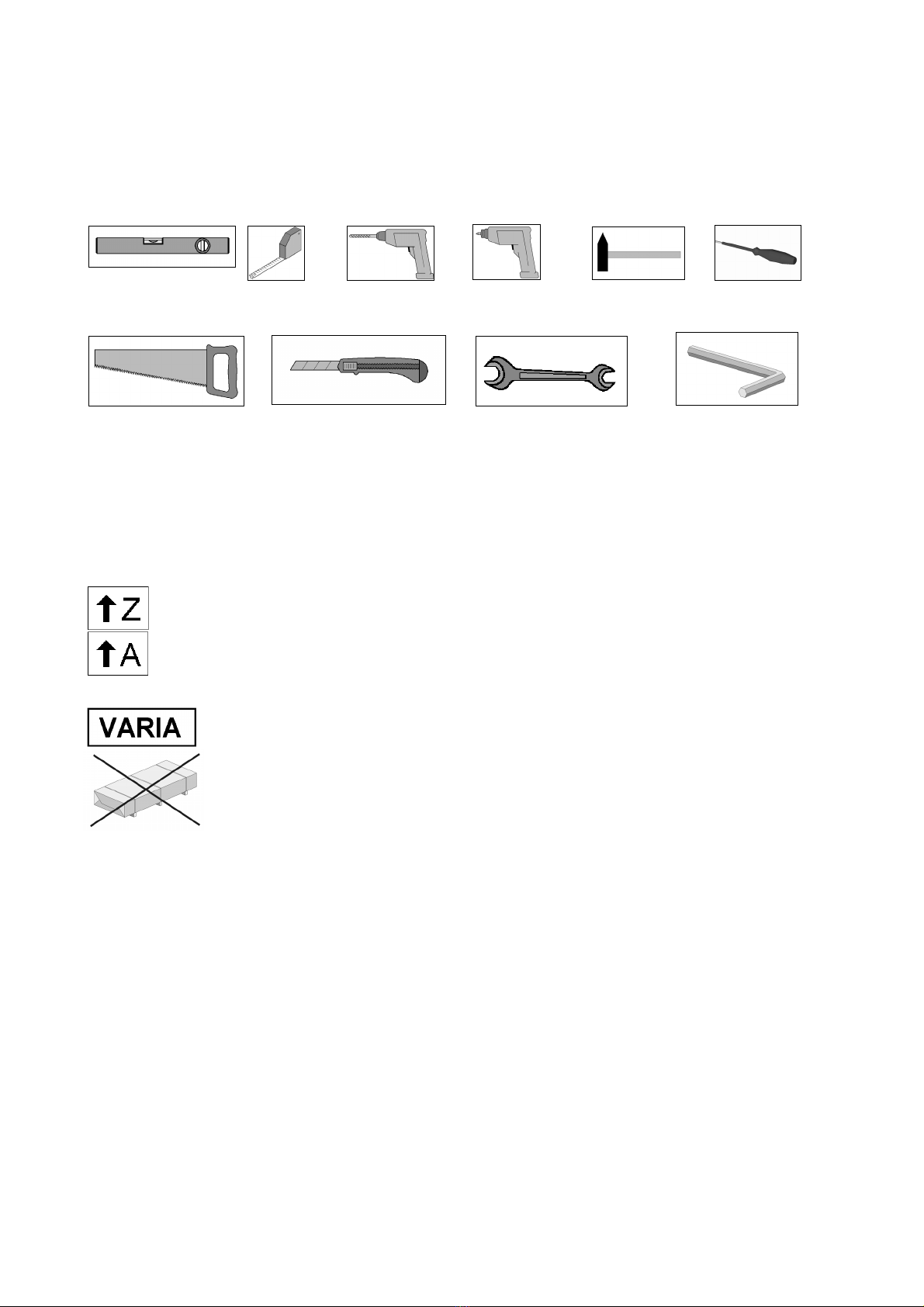

Werkzeug
Folgendes Werkzeug sollten Sie vor Beginn der Montage zurechtgelegt haben.
Wasserwaage Rollmaß Bohrmaschine Elektroschrauber Hammer Schraubendreher
Feinsäge / Handkreissäge Universalmesser Schraubenschlüssel Inbusschlüssel
Abkürzungen / Symbole:
Abb. Abbildung
cm - Zentimeter
mm - Millimeter
ca. - circa
- Zuluftöffnung
- Abluftöffnung
Aufbauvarianten
Nicht im Lieferumfang enthalten!
