Weq CFW100 Quick guide

Motors | Automation | Energy | Transmission & Distribution | Coatings

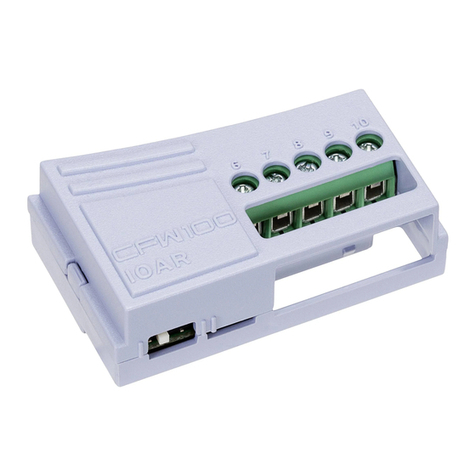

RS485 Module
Módulo RS485
CFW100
Installation, Configuration and
Operation Guide
Guía de Instalación, Configuración
y Operación
Guia de Instalação, Configuração
e Operação
English / Español / Português
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

RS485 Module
English
1 SAFETY INFORMATION
1.1 SAFETY WARNINGS
NOTE!
Only use the RS485 module (CFW100-
CRS485) on WEG CFW100 series inverters.
It is recommended reading the CFW100
User’s Manual before installing or operating
this accessory.
The content of this guide provides important
information for the full understanding and
proper operation of this module.
1.2 PRELIMINARY RECOMMENDATIONS
ATTENTION!
Always disconnect the general power supply
before connecting or disconnecting the
accessories of the CFW100 frequency
inverter.
Wait for at least ten minutes for the full
discharge of the inverter.
2 GENERAL INFORMATION
This guide provides directions for the installation,
configuration and operation of the RS485 module
(CFW100-CRS485).
3 PACKAGE CONTENT
Upon receiving the product, check if the package contains:
Accessory in anti-static package.
Installation, configuration and operation guide.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

RS485 Module
English
4 INSTALLATION OF THE ACCESSORY
The CFW100-CRS485 is easily connected to the CFW100
frequency inverter by means of the plug-and-play
concept. The procedures below must be observed for
the proper installation and start-up:
1. With the inverter de-energized, remove the front cover
of the inverter shown in figure A.1 (a).
2. Fit the accessory to be installed as shown in figure A.1 (b).
3. Power up the inverter.
5 CONFIGURATIONS
The RS485 interface connections must be done on the
connector as per table 1.
Tabl e 1: Connector signals of the RS485 interface
Connector Description
6 RS485 - B RS485 (Terminal B)
7 RS485 - A RS485 (Terminal A)
8 0 V Reference 0 V
9PE Grounding connection
10 ----------------------
The location of the DIP switch to select the RS485
network termination can be better viewed in figure A.2
and it must be configure as per table 2.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

RS485 Module
English
Tabl e 2: Configuration of the switches to configure the RS485
Comunication Switch Switch Setting Option
SR S1(*)
S1.1 = OFF and
S1.2 = OFF
RS485
Termination off
S1.1 = ON and
S1.2 = ON
RS485
Termination
on (**)
(*) Any other combination of the switches is not allowed.
(**) It is recommended to use this termination with cables longer than 3 m.
NOTE!
The mini USB connector (see figure
A.2) is used for communication with the
CFW100-KHMIR kit only.
The use of the mini USB connector for
other connections is not permitted.
NOTE!
The use of 38400-bps serial baud rate
(P310=2) with the vector control mode V V W
(P202=5) is not allowed. This condition
activates the Config state (Conf) so as to
indicate parameterization incompatibility.
For further details, refer to chapter 5 of the
CFW100 programming manual.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Español
1 INFORMACIONES DE SEGURIDAD
1.1 AVISOS DE SEGURIDAD
¡NOTA!
Solamente utilice el módulo RS485
(CFW100-CRS485) en los convertidores
WEG serie CFW100.
Se recomienda la lectura del manual del
usuario del CFW100 antes de instalar u
operar este accesorio.
El contenido de esta guía provee
informaciones importantes para el correcto
entendimiento y el buen funcionamiento de
este módulo.
1.2 PRELIMINARY RECOMMENDATIONS
¡ATENCIÓN!
Siempre desconecte la alimentación
general antes de conectar o desconectar
los accesorios del convertidor de frecuencia
CFW100.
Aguarde por lo menos 10 minutos para
garantizar la desenergización completa
del convertidor.
2 INFORMACIONES GENERALES
Esta guía orienta en la instalación, configuración y
operación del módulo RS485 (CFW100-CRS485).
3 CONTENIDO DEL EMBALAJE
Al recibir el producto, verificar si el embalaje contiene:
Accesorio en embalaje antiestático.
Guía de instalación, configuración y operación.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Español
4 INSTALACIÓN DEL ACCESORIO
El CFW100-CRS485 es fácilmente conectado al
convertidor de frecuencia CFW100 utilizando el
concepto “plug-and-play”. Los procedimientos de abajo
debe ser seguidos para la correcta instalación y puesta
en funcionamiento:
1. Con el convertidor desenergizado, retire la tapa frontal
del mismo, figura A.1 (a).
2. Encaje el accesorio a ser instalado conforme es
indicado en la figura A.1 (b).
3. Energice el convertidor.
5 CONFIGURACIONES
Las conexiones de la interfaz RS485 deben ser hechas
en el conector, conforme la tabla 1.
Tabl a 1: Señales del conector de la interfaz RS485
Conector Descripción
6 RS485 - B RS485 (Terminal B)
7 RS485 - A RS485 (Terminal A)
8 0 V Referencia 0 V
9PE Conexión de puesta a tierra
10 ----------------------
A localização da DIP-switch para seleção da terminação
da rede RS485 pode ser melhor visualizada na figura A.2
e deve ser configurada conforme tabela 2.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Español
Tabl a 2: Configuraciones de las llaves para configuración
de la RS485
Comunicación Llave Ajuste de las
Llaves Opción
RS 485 S1(*)
S1.1 = OFF y
S1.2 = OFF
Terminación
RS485 apagada
S1.1 = ON y
S1.2 = ON
Terminación
RS485
encendida (**)
(*) Cualquier otra combinación de las llaves no está permitida.
(**) Se recomienda el uso de esta terminación con el uso de cables mayores
de 3 m.
¡NOTA!
El conector mini USB (ver figura A.2) es
utilizado solamente para comunicación
con el kit CFW100-KHMIR.
No está permitida la utilización del
conector mini USB para otras conexiones.
¡NOTA!
No está permitida la utilización de la tasa de
comunicación serial en 38400 bps (P310=2)
junto al modo de control vectorial VV W
(P202=5). Esta condición activa el estado
“Config” (Conf) para indicar incompatibilidad
de parametrización. Por más detalles consulte
el capítulo 5 del manual de programación
del CFW100.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Português
1 INFORMAÇÕES DE SEGURANÇA
1.1 AVISOS DE SEGURANÇA
NOTA!
Somente utilizar o módulo RS485
(CFW100-CRS485) nos inversores WEG
série CFW100.
Recomenda-se a leitura do manual do
usuário do CFW100 antes de instalar ou
operar esse acessório.
O conteúdo deste guia fornece informações
importantes para o correto entendimento e
bom funcionamento deste módulo.
1.2 RECOMENDAÇÕES PRELIMINARES
ATENÇÃO!
Sempre desconecte a alimentação geral
antes de conectar ou desconectar os
acessórios do inversor de frequência
CFW100.
Aguarde pelo menos 10 minutos para
garantir a desenergização completa do
inversor.
2 INFORMAÇÕES GERAIS
Este guia orienta na instalação, configuração e operação
do módulo RS485 (CFW100-CRS485).
3 CONTEÚDO DA EMBALAGEM
Ao receber o produto, verificar se a embalagem contém:
Acessório em embalagem anti-estática.
Guia de instalação, configuração e operação.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Português
4 INSTALAÇÃO DO ACESSÓRIO
O CFW100-CRS485 é facilmente conectado ao
inversor de frequência CFW100 utilizando o conceito
“plug-and-play”. Os procedimentos abaixo devem ser
seguidos para a correta instalação e colocação em
funcionamento:
1. Com o inversor desenergizado, retire a tampa frontal
do inversor figura A.1 (a).
2. Encaixe o acessório a ser instalado conforme
indicado na figura A.1 (b).
3. Energize o inversor.
5 CONFIGURAÇÕES
As conexões da interface RS485 devem ser feitas no
conector conforme tabela 1.
Tabela 1: Sinais do conector da interface RS485
Conector Descrição
6 RS485 - B RS485 (Terminal B)
7 RS485 - A RS485 (Terminal A)
8 0 V Referência 0 V
9PE Conexão de aterramento
10 ----------------------
A localização da DIP-switch para seleção da terminação
da rede RS485 pode ser melhor visualizada na figura A.2
e deve ser configurada conforme tabela 2.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Módulo RS485
Português
Tabela 2: Configurações das chaves para configuração
da RS485
Comunicação Chave Ajuste das
Chaves Opção
RS 485 S1(*)
S1.1 = OFF e
S1.2 = OFF
Terminação
RS485 desligada
S1.1 = ON e
S1.2 = ON
Terminação
RS485 ligada (**)
(*) Qualquer outra combinação das chaves não é permitida.
(**) Recomenda-se o uso desta terminação com o uso de cabos maiores
de 3 m.
NOTA!
O conector mini USB (ver figura A.2) é
utilizado somente para comunicação com
o kit CFW100-KHMIR.
Não é permitida a utilização do conector
mini USB para outras conexões.
NOTA!
Não é permitida a utilização da taxa de
comunicação serial em 38400 bps (P310=2)
juntamente com o modo de controle
vetorial V V W (P202=5). Esta condição
ativa o estado Config (Conf) para indicar
incompatibilidade de parametrização. Para
mais detalhes consulte o capítulo 5 do manual
de programação do CFW100.
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

Appendix A - Anexo A
APPENDIX A – FIGURES
ANEXO A – FIGURAS
ANEXO A – FIGURAS
(a) Removal of front cover
(a) Remoción de la tapa frontal
(a) Remoção da tampa frontal
(b) Accessory connection
(b) Conexión del accesorio
(b) Conexão de acessório
Figure A.1 (a) to (b): Installation of accessory
Figura A.1 (a) a (b): Instalación de accesorio
Figura A.1 (a) a (b): Instalação de acessório
