Westfalia 25 68 75 User manual

Einstellung # 1
Schraube nicht tief gesetzt.
Einstellung # 8
Schraube tief gesetzt.
Trockenbau Schraubvorsatz
Art. 25 68 75
A. Verwenden Sie an Besten einen 3/8 Zoll Schrauber mit regelbarer Drehzahl und
Rechts/Linkslauf oder eine Bohrmaschine mit den selben Charakteristiken.
B. Um einen Bit einzusetzen drücken Sie den vorderen Konus herunter, bis sich die
Verriegelungskugeln entriegeln. Setzen Sie dann den Bit fest ins Gerät ein.
Der Bit wird in gleicher Weise entfernt.
C. Um die Setztiefe der Schrauben einzustellen, drücken Sie den hinteren Ring ein und
stellen sie ihn auf die gewünschte Tiefe ein.
Je höher sie eingestellte Zahl ist, desto tiefer werden die Schrauben gesetzt.
D. Drücken Sie die Schraube von vorn ins Gerät bis sie dort einrastet. Betätigen Sie dann den
Schrauber/Bohrer, wenn die Schraube die eingestellte Setztiefe erreicht hat, wird sie
automatisch freigegeben.

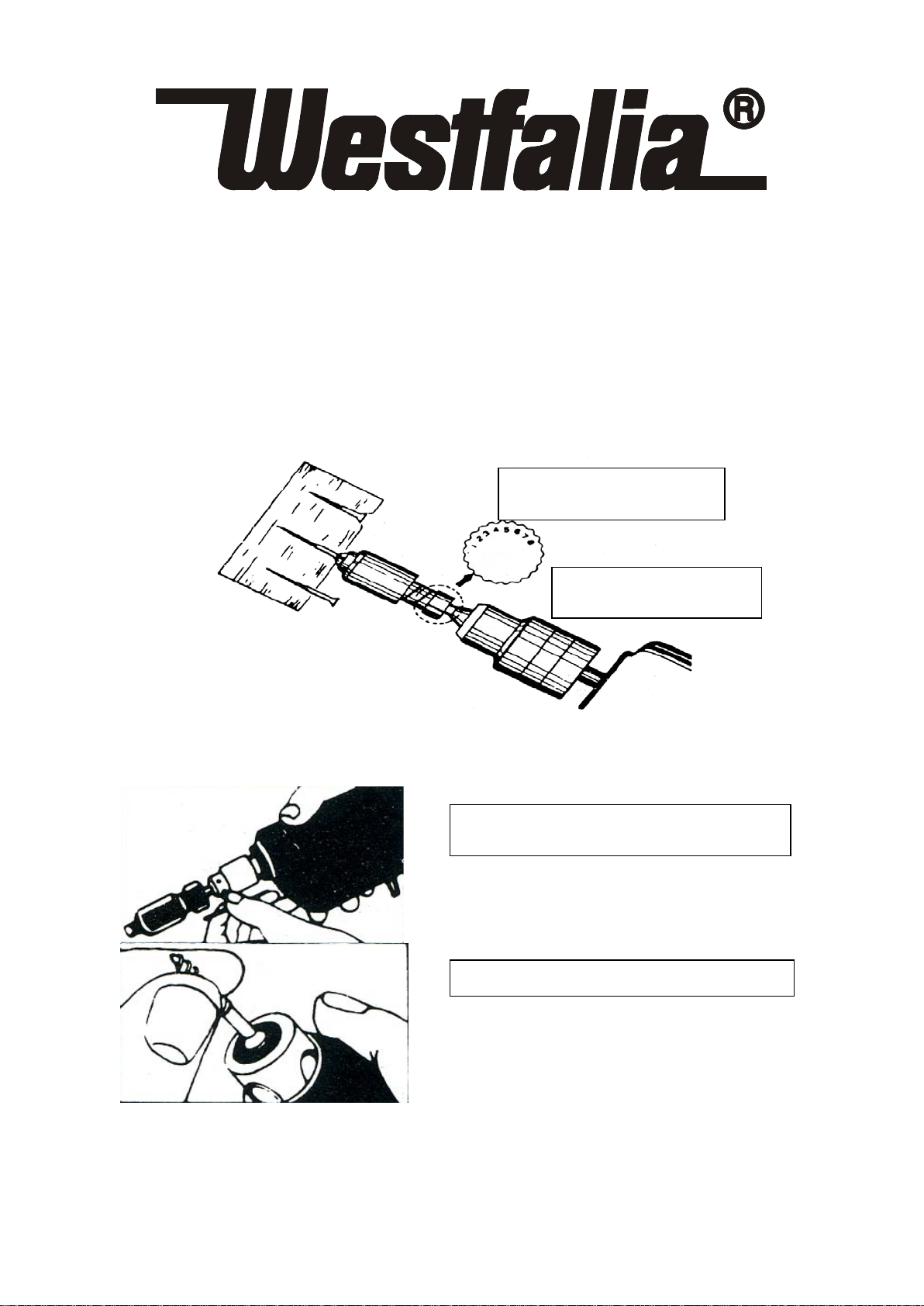

1. Spannen Sie die Sechskantachse fest ins
Bohrfutter ein.
2 Setzen Sie die Schraube vorn ins Gerät ein.

3. Stellen Sie die Setztiefe ein.
4. Arbeiten Sie mit gleichmäßigem Druck bis
die Schraube eingedreht ist.
5. Drücken Sie den Mittelteil zurück um
Zugang zum Bit zu erlangen.
6. Nehmen Sie den Bit heraus.
7. Setzen Sie den neuen Bit von Hand ein.
8. Stellen Sie die Setztiefe ein.

Setting # 1
Screw not set very deep
Setting # 8
Screw set very deep
Dry Wall Construction Adaptor
Art. 25 68 75
A. For the best results use a 3/8 variable speed reversible drill.
B. To load bits, push down the nose cone all the way until the ball bearing retracts. Then
insert the bit to the into the tool holder securely.
To remove the bits reverse the procedure.
C. To adjust setting depth, push the rear collar down and set to the desired depth.
The higher the number the deeper the screws will be driven.
D. To load, push the screw into the unit until it stays in place. Than start the drill, when the
screw has reached the set depth, it will be released automatically.
1. Place the axis at bottom-by the mandrel and
press.
2 Place the screw in the front of the unit.
3. Adjust the setting depth.

Deutschland Österreich Schweiz
Westfalia Westfalia Westfalia
Industriestraße 1 Moosham 31 Wydenhof 3a
D-58093 Hagen A-4943 Geinberg OÖ CH-3422 Kirchberg
Telefon: Telefon: Telefon:
(0180) 5 30 31 32 (07723) 21 4 21 (034) 4 13 80 00
Telefax: Telefax: Telefax:
(0180) 5 30 31 30 (07723) 21 4 21 40 (034) 4 13 80 01
Internet: Internet: Internet:
www.westfalia.de www.westfalia www.westfalia
-versand.at -versand.ch
4. Set out and work with constant pressure
until screwing complete. When the chosen
depth has been reached the screw is
released.
5. Push back the central part to expose the
tool bit.
6. Extract the tool bit.
7. Place the new tool bit with the fingers.
8. Adjust the depth gauge.
Kundenbetreuung / Customer Services
