Westinghouse W-706 User manual

MOUNTING AND WIRING INSTRUCTIONS
NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fixtures
meet all UL specifications.
CAUTION: For fixtures labeled for outdoor and wet location use, provide a water-tight seal between
the fixture and the mounting surface by using silicone or similar caulking.
1. Turn off power at circuit box to avoid possible electric shock.
2. Thread mounting screws (A) into mounting bar (B) (may be preinstalled) (see fig. 1).
3. Secure mounting bar (B) to outlet box (C) with outlet box screws (D) (if applicable).
4. Identify color coding of fixture wires (see fig. 2).
5. C
onnect the black wire from the fixture with the black wire (live wire) from the outlet box (C) by wire
connector (F), and wrap the wire connector (F) with electrical tape for a more secure connection.
6. C onnect the white wire from the fixture with the white wire (neutral wire) from the outlet box (C) by
wire co n nector (F), and wrap the wire connector (F) with electrical tape for a more secure connection.
7. Partially thread green grounding screw (G) into side hole (H) on mounting bar (B) (see fig. 1).
8. Wrap grounding wire from fixture around green grounding screw (G) leaving enough excess wire,
then connect the excess grounding wire from the fixture with the grounding wire from outlet box
(C) by wire connector (F) (if applicable), then wrap the wire connector (F) with electrical tape for a
more secure connection.
9. Tighten green grounding screw (G). Do not over tighten.
10. Tuck wires inside outlet box (C) (see fig. 1).
FIXTURE ASSEMBLY INSTRUCTIONS
1. Raise canopy (E) to ceiling allowing mounting screws (A) to protrude through openings in canopy (E)
and secure into place with cap nuts (I).
2. Removing screw nuts (M) from fixture cover (J) to remove cage shade (L) and glass shade (K),
carefully support the cage shade (L) while removing screw nuts (M) from fixture cover (J), then
remove the glass shade (K).
3. Install lamp. Do not exceed recommended wattage.
4. Secure the glass shade (K) to fixture cover (J), and secure the cage shade (L) using the screw nuts (M).
5. Turn on power at circuit box.
WARNING
Turn off electricity to the mounting site before beginning installation.
Mounting instructions must be followed exactly as shown for the fixture to be safely supported.
CLEANING AND CARE
To clean, wipe fixture with soft cloth. Clean glass with mild soap. Spray from chemical cleaners can
discolor the finish of fixture. Do not use scouring pads, powders, steel wool or abrasive paper to
clean this fixture.
ORDERING PARTS
Keep this manual for future reference, and in case replacement parts are needed. Available parts can
be ordered from place of purchase. Use exact wording from diagrams when ordering parts.
FIGURE 2.
FIXTURE
WIRES:
Black
HOUSE
WIRES:
Black
(Hot)
HOUSE
WIRES:
White
(Neutral)
HOUSE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
White
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
W-706
122820
ASSEMBLY INSTRUCTIONS FOR OUTDOOR LIGHTING FIXTURE
Congratulations on your Westinghouse purchase. This fixture has been designed to give you many
years of beauty and service. For questions and comments, please visit www.westinghouselighting.
com/contact-us.
NOTE: Carefully unpack fixture and parts. Make sure all parts are included before discarding any pack-
ing materials (see figure 1).
Owner’s Manual
Outdoor Lighting Fixture
Installation Instructions
FIXTURE WARRANTY
This Westinghouse lighting fixture is warranted against defects in material and workmanship for a period
of five years from purchase date. This warranty is in lieu of all other warranties expressed or implied.
This warranty does not cover acts of nature such as lightening damage, or corrosion and discoloration
of components, nor does it cover damages caused through abuse, improver installation, surges in
electric current, or acts of third parties.
This warranty does not cover the costs of removing and re-installing the lighting fixture.
If this product fails for any reason covered by this warranty, please contact us at www.westinghouse-
lighting.com/contact-us.
WARNING: ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.
Read and follow instructions exactly as shown. If instructions are unclear, do not proceed.
Contact a qualified electrician. Read all instructions before beginning. Proper wiring is essen-
tial for safe operation of this fixture. When cutting or drilling into walls or ceilings, do not dam-
age electrical wiring, gas lines, or water lines. If any of the fixture or wiring components are
damaged, do not install fixture. Return to place of purchase.
For fixtures provided with 75° C or 90° C supply wire warning only. (These warnings are provid-
ed on the U.L. label and on the fixture carton.) Risk of fire. Most dwellings built before 1985
have supply wires rated 60° C. Consult a qualified electrician before installing.
Guide d’utilisation
Instructions d’installation
Appareil d’éclairage pour utilisation extérieure
LES INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE POUR UTILISATION EXTÉRIEURE
Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d’éclairage a été
conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à
nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.
NOTA : Déballez soigneusement l’appareil d’éclairage et les pièces. Assurez-vous que toutes les pièces
y sont avant de mettre l’emballage au rebut (voir fig. 1).
GARANTIE LIMITÉE DE CINQ ANS
Ce luminaire Westinghouse est garanti pièces et main-d’oeuvre pour une période de Cinq ans à compter
de la date d’achat. Cette garantie remplace toute autre garantie, explicite ou implicite.
Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corro-
sion ou la décoloration des composants, pas plus qu’elle ne couvre les dommages causés par les abus,
une installation inappropriée, les surtensions électriques ou les actes de tiers.
Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.
En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez
nous contacter via www.westinghouselighting.com/contact-us.
MISE EN GARDE: L’ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.
Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez
pas l’installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de com-
mencer l’installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil
d’éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un
plafond, n’endommagez pas les câbles électriques, les canalisations de gaz ou d’eau. Si l’un des
composants de raccordement ou de l’appareil d’éclairage est endommagé, n’installez pas cet
appareil d’éclairage. Retournez-le à l’endroit où vous l’avez acheté.
Convient uniquement aux appareils comportant un avertissement indiquant que l’appareil
d’éclairage est doté d’un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se
trouvent sur l’étiquette U.L. et sur l’emballage de l’appareil d’éclairage.)
MOUNTING
SCREWS (A)
GREEN GROUNDING
SCREW (G)
FIXTURE
COVER (J)
CANOPY (E)
SCREW NUT (M)
CAP NUTS (I)
*OUTLET BOX
SCREWS (D)
MOUNTING
BAR (B)
WIRE
CONNECTORS (F)
*OUTLET BOX (C)
*GROUND
WIRE
SIDE
HOLE (H)
*NOT SUPPLIED

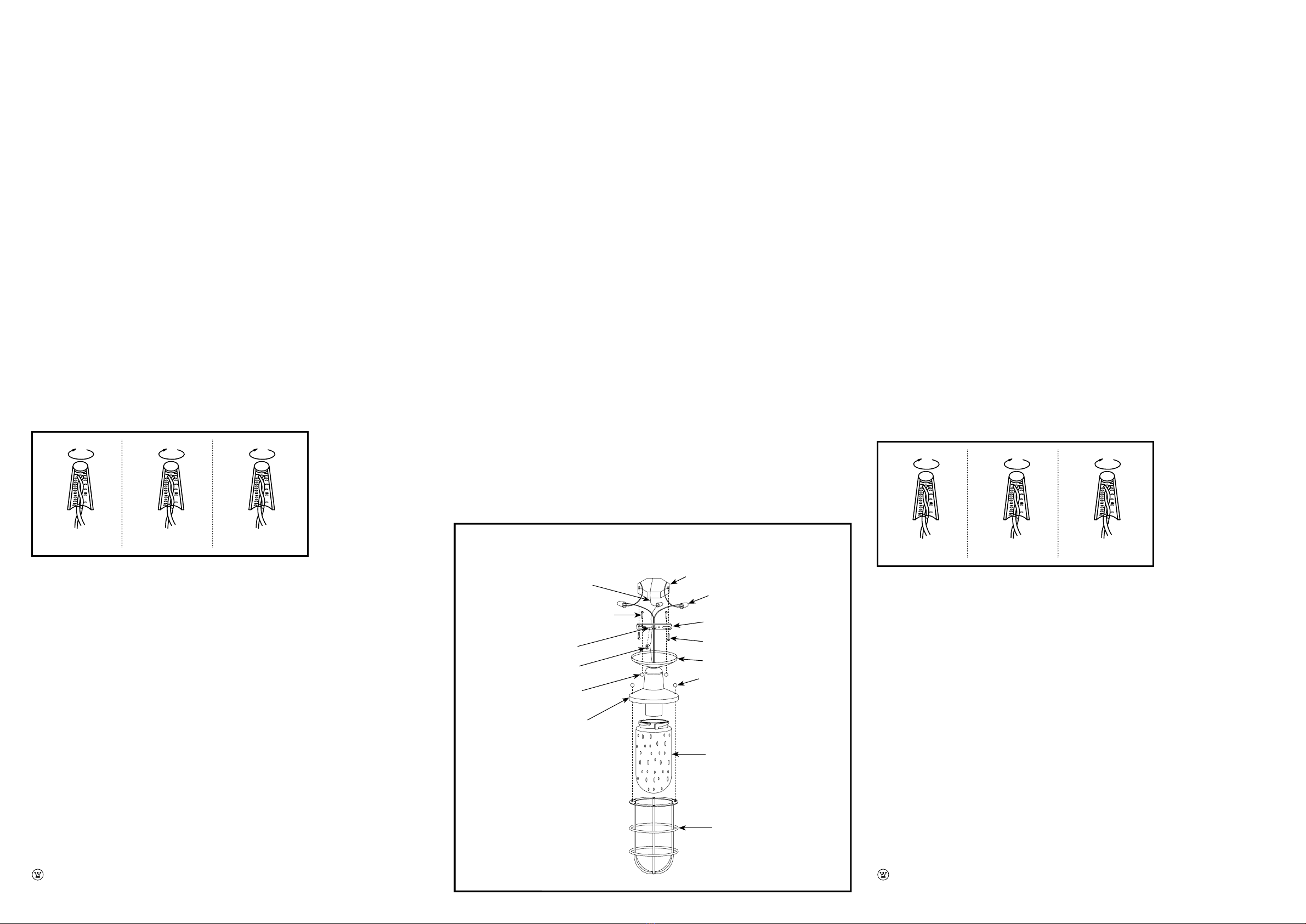

FIGURE 1. Line art shown may not exactly match the fixture enclosed.
However, the installation instructions do apply to this fixture.
CAGE
SHADE (L)
GLASS
SHADE (K)
COUVERCLE (J)
VIS-ÉCROUS (M)
VIS DE MISE À LA
TERRE (VERTE) (G)
TROU
LATÉRAL (H)
VIS DE
FIXATION (A)
CHAPEAU (E)
ÉCROUS
CAPUCHONS (I)
*VIS DE LA BOÎTE DE
SORTIE DE COURANT (D)
BARRE DE
FIXATION (B)
CONNECTEURS
DE FIL (F)
*BOÎTE DE SORTIE
DE COURANT (C)
*FIL DE MISE
À LA TERRE
*NON FOURNI
FIGURE 1. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent cependant valables.
L’ABAT-JOUR
MÉTALLIQUE (L)
ABAT-JOUR
EN VERRE (K)

INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
1. Soulevez le chapeau (E) au plafond de façon à ce que les vis de fixation (A) saillissent par les trous
du chapeau (E) et fixez en place à l’aide des écrous capuchons (I) (voir fig. 1).
2. Enlèvement des vis-écrous (M) du couvercle du lustre (J) pour enlever l’abat-jour métallique (L) et
l’abatjour en verre (K); maintenez, avec précaution, l’abat-jour métallique (L) tout en enlevant les
vis-écrous (M) du couvercle du lustre (J) et enlevez l’abat-jour en verre (K).
3. Installez la/les ampoule(s). Ne dèpassez pas le wattage recommandè.
4. Fixez l’abat-jour en verre (K) au couvercle du lustre (J) et fixez l’abat-jour métallique (L) à l’aide des
vis-écrous (M).
5. Mettez l’interrupteur de la boîte de disjoncteurs à « ON ».
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
1. Suba el dosel (E) hacia el techo dejando que los tornillos de montaje (A) sobresalgan a través de
los agujeros en el dosel (E) y asegúrelo en su lugar con las tuercas tapa (I).
2. Una vez que haya extraído las tuercas roscadas (M) de la cubierta del artefacto (J) para quitar el
armazón de la pantalla (L) y la pantalla de vidrio (K), sostenga con cuidado el armazón de la
pantalla (L) mientras quita las tuercas roscadas (M) de la cubierta del artefacto (J); luego, extraiga
la pantalla de vidrio (K).
3. Instale la(s) lámpara(s). No exceda el vataje recomendado.
4. Asegure la pantalla de vidrio (K) a la cubierta del artefacto (J), y asegure el armazón de la pantalla (L).
utilizando las tuercas roscadas (M).
5. Conecte el suministro eléctrico en la caja de fusibles.
INSTRUCCIONES DE MONTAJE Y CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de puesto a
tierra. Estos artefactos cumplen con todas las especificaciones U.L.
ADVERTENCIA: Para artefactos marcados para uso en exteriores y para ubicación en lugares húmedos,
selle herméticamente la unión entre el artefacto y la superficie de montaje usando silicona o algún
material similar para enmasillado.
1.
Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Enrosque los tornillos de montaje (A) en la barra de montaje (B) (pueden estar preinstalados) (vea
la Fig. 1).
3. Fije la barra de montaje (B) a la caja de embutir (C) con los tornillos correspondientes (D) (si
corresponde).
4. Identifique el color de los cables de su artefacto (vea la Fig. 2).
5. Conecte el cable negro del artefacto con el cable negro (cable vivo) de la caja de embutir (C) usando
el conector para cables (F). Luego, enrolle el conector para cables (F) con cinta aislante para una
conexión más segura.
6. Conecte el cable blanco del artefacto con el cable blanco (cable neutro) de la caja de embutir (C)
usando el conector para cables (F). Luego, enrolle el conector para cables (F) con cinta aislante
para una conexión más segura.
7. Enrosque parcialmente el tornillo verde de puesto a tierra (G) en el agujero lateral (H) de la barra
de montaje (B) (vea la Fig. 1).
8. Enrolle el cable de puesto a tierra del artefacto alrededor del tornillo verde de puesto a tierra (G)
dejando bastante excedente de cable, luego conecte el excedente de cable de puesto a tierra del
artefacto con el cable de puesto a tierra de la caja de embutir (C) usando un conector para cables (F)
(si corresponde). Luego, enrolle el conector para cables (F) con cinta aislante para una conexión
más segura.
9. Ajuste el tornillo verde de puesto a tierra (G). No apriete demasiado.
10. Introduzca los cables dentro de la caja de embutir (C) (vea la Fig. 1).
INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
MISE EN GARDE : Pour les appareils munis d’une étiquette indiquant qu’ils peuvent être installés dans
des endroits humides et à l’extérieur, eectuez un joint étanche entre l’appareil électrique et la surface
de montage, à l’aide d’un produit de calfeutrage à base de silicone ou similaire.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de fixation (A) dans la barre de fixation (B) (peut avoir été installée au préalable) (voir
fig. 1).
3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l’aide des vis de la boîte de
sortie de courant (D) (le cas échéant).
4. Identifiez la couleur des fils de votre appareil d’éclairage (voir fig. 2).
5. Connectez le fil noir de l’appareil d’éclairage au fil noir (fil sous tension) de la boîte de sortie de
courant (C) près du capuchon de connexion (F); puis, pour une connexion plus sécuritaire,
enveloppez le capuchon de connexion (F) avec du ruban isolant.
6. Connectez le fil blanc de l’appareil d’éclairage au fil blanc (fil compensateur) de la boîte de sortie de
courant (C) près du capuchon de connexion (F); puis, pour une connexion plus sécuritaire,
enveloppez le capuchon de connexion (F) avec du ruban isolant.
7. Vissez partiellement la vis verte de mise à la terre (G) dans le trou latéral (H) se trouvant sur la barre
de fixation (B) (voir fig. 1).
8. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise
à la terre (G) tout en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de
l’appareil d’éclairage avec le fil de mise à la terre de la boîte de sortie de courant (C) près du
capuchon de connexion (F) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez
le capuchon de connexion (F) avec du ruban isolant.
9. Serrez la vis verte de mise à la terre (G). Ne serrez pas outre mesure.
10.Enfouissez les fils dans la boîte de sortie de courant (C) (voir fig. 1).
MISE EN GARDE
Coupez le courant au site de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré afin que
l’appareil d’éclairage soit installé de façon sécuritaire.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les
nettoyants chimiques risquent de décolorer le fini de l’appareil d’éclairage. N’utilisez pas de tampons
ou de poudre à récurer, de laine d’acier ou de papier abrasif pour nettoyer cet appareil d’éclairage.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces
de remplacement. Les pièces disponibles peuvent être commandées à l’endroit où vous avez acheté
votre appareil d’éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
FIGURE 2.
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Noir
FILS DE
LA MAISON:
Noir
(Chargé)
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Blanc
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Cuivre Pelées
(Mise à la terre)
FILS DE
LA MAISON:
Blanc
(Neutre)
FILS DE
LA MAISON:
Cuivre Pelées
(Mise à la
terre)
CÓMO SOLICITAR PARTES DE REPUESTO
Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las
partes de repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los
mismos términos que aparecen en la ilustración.
ADVERTENCIA:
Desconecte el suministro eléctrico al sitio de montaje antes de comenzar la instalación.
Se deben seguir las instrucciones de montaje exactamente como se indican para que el
aparato tenga un soporte seguro.
LIMPIEZA Y CUIDADO
Limpie el artefacto con un paño suave. Limpie el cristal con jabón suave. El rocío de productos quími-
cos de limpieza puede decolorar el acabado del artefacto. No use almohadillas o polvos para fregar,
lana de acero o papel abrasivo para limpiar este artefacto.
FIGURA 2.
CABLES DEL
ARTEFACTO:
Negro
CABLES DE
LA CASA:
Negro
(vivo)
CABLES DEL
ARTEFACTO:
Blanco
CABLES DEL
ARTEFACTO:
Cobre Pelado
(de puesto
a tierra)
CABLES DE
LA CASA:
Blanco
(neutro)
CABLES DE
LA CASA:
Cobre Pelado
(de puesto a
tierra)
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE ILUMINACIÓN PARA EXTERIORES
Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseñado
para brindarle muchos años de belleza y servicio. Si tiene preguntas y comentarios, visite por favor
www.westinghouselighting.com/contact-us.
NOTA: Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes
requeridas (consulte la figura 1) antes de descartar los materiales de empaque.
Manual del Usuario
Instrucciones para la insalación
de la lámpara para exteriores
GARANTÍA LIMITADA DE CINCO AÑOS
Este accesorio de Westinghouse lighting está garantizado frente a defectos de material y de mano de
obra por un periodo de 5 años a partir de la fecha de compra. Esta garantía sustituye cualquier otra
garantía expresa o implícita.
Esta garantía no cubre los daños debidos a fenómenos naturales, como daños por caída de rayos,
corrosión o decoloración de los componentes, ni tampoco los daños causados por un uso inadecuado,
una instalación incorrecta, sobretensiones eléctricas o actos de terceros.
Esta garantía no cubre los costes de desmontaje y reinstalación del accesorio de iluminación.
Si este producto falla por cualquier motivo cubierto por esta garantía, póngase en contacto con
nosotros a través de www.westinghouselighting.com/contact-us.
ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR HERIDAS.
Lea y siga las instrucciones exactamente como se indica. Si las instrucciones no son claras, no
proceda con la instalación. Consulte a un electricista calificado. Lea todas las instrucciones
antes de comenzar. Para que este artefacto funcione sin riesgos, es esencial realizar correcta-
mente el cableado. Al cortar o perforar una pared o el techo, no dañe el cableado eléctrico, las
instalaciones de gas o de agua. Si alguno de los componentes del artefacto o cableado está
dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.
Sólo para artefactos provistos con advertencias sobre cables de alimentación para 75º C o 90º
C (estas advertencias aparecen en la etiqueta U.L. y en el cartón de embalaje). Peligro de incen-
dio. La mayoría de las casas construidas antes de 1985 tienen cables de alimentación clasifica-
dos para 60° C. Antes de la instalación, consulte a un electricista calificado.
CUBIERTA DEL
ARTEFACTO (J)
TUERCAS
TAPA (I)
TUERCAS
ROSCADAS (M)
TORNILLO VERDE DE
PUESTO A TIERRA (G)
*CABLE DE PUESTO
A TIERRA
AGUJERO
LATERAL (H)
TORNILLOS
DE MONTAJE (A)
DOSEL (E)
*TORNILLOS DE LA CAJA
DE EMBUTIR (D)
BARRA DE
MONTAJE (B)
CONECTORES
PARA CABLES (F)
*CAJA DE
EMBUTIR (C)
*NO INCLUIDO
FIGURA 1. Los dibujos pueden no coincidir exactamente con el artefacto incluido.
Sin embargo, las instrucciones de instalación se aplican a este artefacto.
PANTALLA DE
JUALA (L)
MOLDURA DE
VIDRIO (K)
