Compact and Powerful Electric
Bilge Pump Range designed for use
with a separate electric bilge switch
Whale's widest range of electric
submersible bilge pumps ever
NEW HIGH CAPACITY MODELS
Efficient design with large footprint
to ensure maximum surface area
exposure to bilge water, now
available in higher capacity 2000
and 3000 models.
Electric Bilge Pumps
Orca Electric Bilge Range
28 Manual Bilge
28
Simple plumbing
500 models - 19 mm (¾") ports
950, 1300 models - 25mm (1") or 28.5mm (1 1/8") stepped port connections
2000 models - 28.5mm (1 1/8")
3000 models - 32mm (1 1/4")

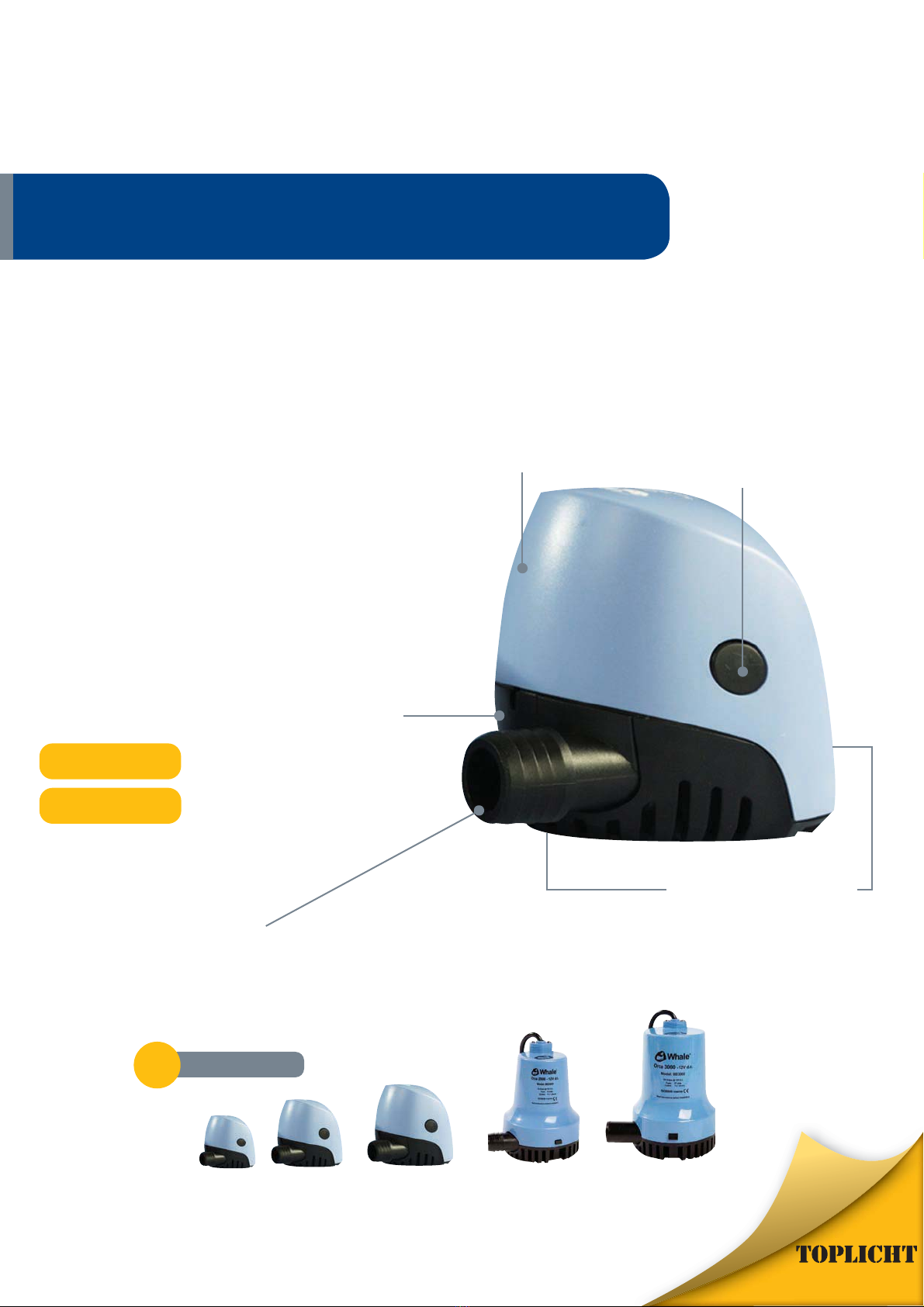

Easy maintenance
- easy access to motor
cartridge and filter
Easy release cover
- simply press both
buttons and pull to release
Efficiency
- large surface area
ensures maximum
area exposed to
bilge water
Robust housing
- fuel resistant ABS
Versatile installation
- choose from multiple
wire location options
500 950 1300 2000 3000
NEW Higher Capacity NEW Higher Capacity
Product code: see table
Widest Range Ever
NEW
Lowest drain
down 8mm / 1/3”

ELECTRIC BILGE
Features and Benefits
• High performance
• Simple installation
- Multiple wire locations
• Low amp draw means long battery life
• Easy maintenance
- Access to motor cartridge and filter area
• Compact design
• Available in a range of 5 flow capacities
- 500, 950, 1300, 2000 and 3000 US GPH
• 2000 and 3000 models self clearing
- prevent cavitation
Awards and Accreditations
• Pumps meet SO8849 marine standard
• CE certified
3 Year Warranty
29
Whale high quality bilge accessories including
electric bilge switches, non-return valves, elbows
and Y pieces. Page 48 - 51
BE9002 Floatswitch
suitable for use with
12 V d.c. or 24 V d.c. pumps
Note: (Up to 15 amp rated
500, 950, 1300 Orca models)
BE9003 Electric field
sensor switch
suitable for use with
12V d.c. or 24 V d.c.
pumps
BE9006 Electric field
sensor switch
with built-in 30 second
time delay suitable for
use with 12V d.c. or 24
V d.c. pumps
COMPLETE YOUR SYSTEM
Orca Auto 1300 – Compact, powerful and automatic submersible
bilge pump- page 22
Supersub Smart Automatic narrow low profile submersible bilge
pumps – page 20
Supersub – narrow low profile submersible bilge pumps
(designed for use with a separate electric bilge switch) – page 18
YOU MAY ALSO L KE
Model Specifications
odel 500 US GPH 950 US GPH 1300 US GPH 1300 US GPH 2000 US GPH 3000 US GPH
Product Code BE0500 BE0950 BE1450 BE1454 BE2002 BE2004 BE3002 BE3004
Open Flow Rate @13.6 V d.c. 500 PH (32 l/min) 950 PH (59 l/min) 1300 PH (82 l/min) 2000 US PH (126 l/min) 3000 US PH (189 l/min)
Flow Rate 450 PH (28 l/min) 850 PH (53 l/min) 1100 PH (69 l/min) 1650 US PH (104 l/min) 2700 US PH (170 l/min)
at 1m (3ft) head
Nominal Voltage 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.
Current Draw 1.5 amps 3.5 amps 5.0 amps 2.5 amps 10 amps 5.0 amps 18 amps 9 amps
Recommended 2.0 Amp 5.0 Amp 7.5 Amp 5.0 Amp 15 Amp 7.5 Amp 25 Amp 15 Amp
Automotive Fuse
Weight 0.28 kg. (0.6lbs) 0.45 kg. (1 lb) 0.82 kg. (1.8 lbs) 1.32kg (2.9lbs) 2.64kg (5.82lbs)
Hose Connection 3⁄4" (19mm) 1"/1 1⁄8" (25/28.5mm) 1"/1 1⁄8" (25/28.5mm) 1.32kg (2.9lbs) 2.64kg (5.82lbs)
Wire Size 1.5mm2 (16 AW )
Materials Pump Body- ABS, Seals: Nitrile®, Impeller: Acetal
Maximum
Discharge Head 3 m (9.8ft) 3.5m (11.5ft) 4.5m (14.8ft) 4 m (13 ft) 4.6 m (15ft)
Overall Height 83mm (3.3") 109mm (4.3") 129mm (5.1") 165mm (6.5") 195mm (7.7")
Overall Width 102mm (4") 135mm (5.3") 168mm (6.6") 144mm (5.7") 166mm (6.5")
Overall Depth 78.5mm (3.1")⍉103mm (4.1")⍉121mm (4.8")⍉120.5mm (4.74")⍉132mm (5.1")⍉
Registered design 000627716
Product nformation
i
Easy maintenance

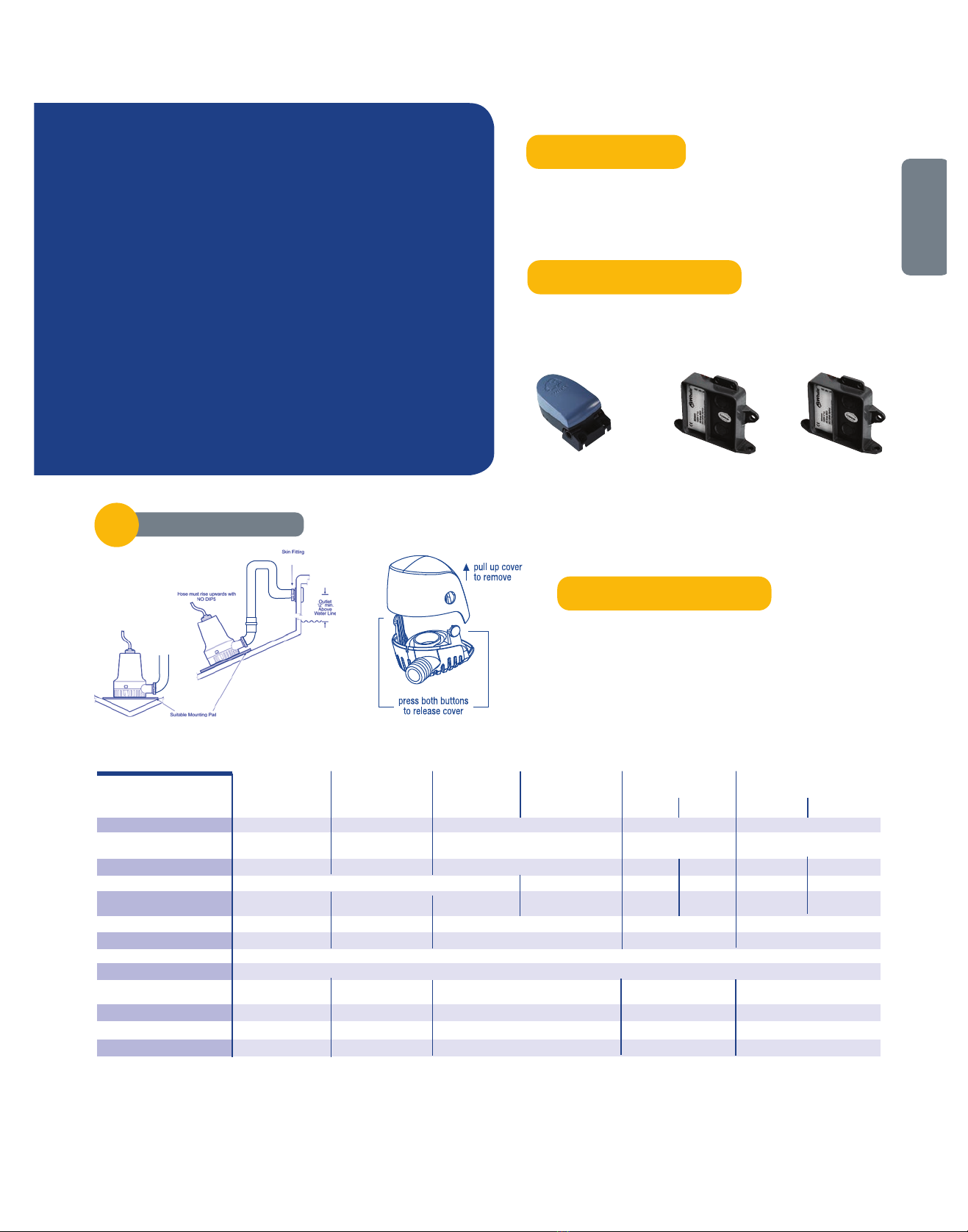

Typical Installation

52 Marine Water Systems
Electric Pump
Electric Waste Systems
Orca- Electric Bilge Pump Range
Compact and Powerful Electric Bilge Pumps
• High performance
• Simple installation- Multiple wire locations
• Meets ISO8849 marine standard
• Low amp draw means long battery life
• Easy maintenance- Access to motor cartridge and filter area
• Compact design
• Robust ABS fuel-resistant housing
• Large filter base ensures maximum surface area exposed to bilge water
• Available in a range of 3 flow capacities-500, 950 and 1300 GPH
Float Switch EW
Floatswitch Ideal for use with Electric Bilge Pumps Including Whale Supersub or Orca Ranges
• Environmentally friendly - no toxic mercury
• Easy to install mounted on either horizontal or vertical surface (e.g. bulkhead or hull)
• Suitable for installations where amp draw is up to 15 amps
• Compact design
• Can be used as a high water bilge alarm (when vertically mounted)
Electric Field Sensor Switch EW
Electric Field Sensor Technology (patented)
• Suitable for use with 12 and 24 volt bilge pumps (e.g. Whale Orca / Supersub range)
• Up to 20 amps switching capacity
• Senses water level and automatically controls the pump
• No toxic mercury
• No moving parts
• Fully potted watertight enclosure
Easy Maintenance
Model Specifications
odel 500 US GPH 950 GPH 1300 GPH 1300 GPH
Product Code BE0500 BE0950 BE1450 BE1454
Open Flow
Rate @13.6 V d.c. 500 GPH (32 l/min) 950 GPH (57 l/min) 1300 GPH (82 l/min)
Flow Rate 450 GPH (26 l/min) 850 GPH (52 l/min) 1100 GPH (65 l/min)
at 1m (3ft) head
Nominal Voltage 12 V d.c. 24 V d.c.
Current Draw 1.5A 3.5A 5.0A 2.5A
Recommended 2.0A 5.0A 7.0A 5.0A
Automotive Fuse
Weight 0.28 kg. (0.6lbs) 0.45 kg. (1 lb) 0.82 kg. (1.8 lbs)
Hose Connection 3⁄4" (19mm) 1 1⁄8" (28.5mm) 1 1⁄8" (28.5mm)
Wire Size 16 SWG x 1m (3ft)
Materials Pump Body- ABS, Seals: Nitrile, Impeller: Acetal
Maximum
Discharge Head 3 m (9.8ft) 3.5m (11.5ft) 4.5m (14.8ft)
Overall Height 83mm (3.3”) 109mm (4.3”) 129mm (5.1”)
Overall Width 102mm (4”) 135mm (5.3”) 168mm (6.6”)
Overall Depth 78.5mm (3.1”) 103mm (4.1”) 121mm (4.8”)
NEW

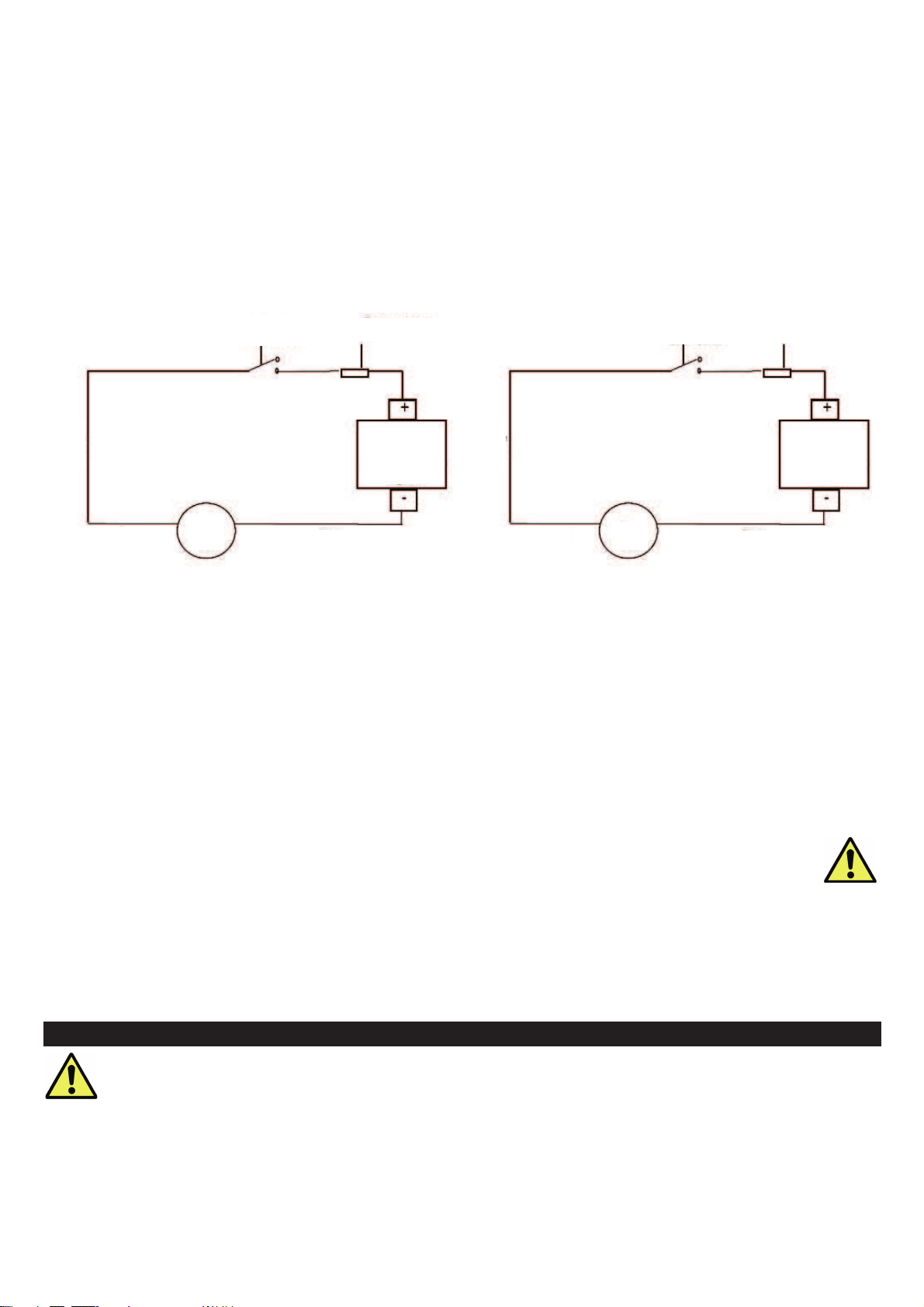

Note: For wiring advice on your installation, please contact hale.
Orca Electric Bilge Pump
3 Year Warranty
EW Float Switch
Bulk Packed (for Builders) BE9002B
Retail Packed BE9002
EW Electric Field Sensor Switch
Bulk Packed (for Builders) BE9001B
Retail Packed BE9001

INSTALLATION AND O ERATION MANUAL
Orca Submersible ump Range
* (B) suffix represents a bulk item code
Model Number Description
BE0500 Orca 500 - 12 V d.c.
BE0950 Orca 950 - 12 V d.c.
BE1450 Orca 1300 - 12 V d.c.
BE1454 Orca 1300 - 24 V d.c.
BE2002(B) Orca 2000 - 12 V d.c.
BE2004(B) Orca 2000 - 24 V d.c.
BE3002(B) Orca 3000 - 12 V d.c.
BE3004(B) Orca 3000 - 24 V d.c.

INSTALLATION AND O ERATION MANUAL
Thank you for purchasing this Whale® product.For over 40 years Whale® has led the way in the
design and manufacturer of freshwater and waste systems including:- plumbing, faucets, showers
and pumps for low voltage applications. The company and its products have built a reputation for
quality, reliability and innovation backed up by excellent customer service.
For information on our full product range visit: www.whalepumps.com
* Flowrates are stated in accordance with ABYC recommendations at a voltage of 13.6 V d.c.
The Orca submersible electric bilge pump range is designed for use as a bilge pump on marine
vessels. These high capacity pumps are compact and powerful, designed for bilge water evacuation.
Read the following instructions carefully before installation and use of equipment.
Check that the product is suitable for the intended application, follow these installation instructions
and ensure all relevant personnel read the points listed below. Also ensure that these operating
instructions are passed on to the end user.
This Whale Orca Electric Bilge Pump is designed for use as a bilge pump in marine vessels to pump
bilge water only.
1. This pump outlet must be mounted at least 34cm (12”) above the water line
when connected to an intake located below the water line.
2. Not suitable for pumping flamable liquids, diesel, chemicals etc. For use in
a bilge system only.
3. This pump is designed to exhaust standing water only. These pumps are not intended
for damage control. Bilge pump capacities may not be sufficient to prevent flooding
from rapid accumulation of water due to storms, rough weather and/ or rapid leaks
created by hull damaged and or unsafe navigational conditions.
4. With all applications, it is important that a system of safe working practice is applied to
installation, use and maintenance. Ensure the electric supply is turned off.
5. In order to securly fasten this unit, ensure that the mounting surface is a minimum
1. SPECIFICATION
2. P INCIPALS OF OPE ATION
3. TO THE USE
4. TO THE FITTE
Model 500 US GP
(32 ltrs/min)
950 US GP
(57 ltrs/min)
1300 US GP
(82 ltrs/min)
2000 GP
(126 ltrs/min)
3000 GP
(189 ltrs/min)
roduct Code BE0500 BE0950 BE1450 BE1454 BE2002(B) BE2004(B) BE3002(B) BE3004(B)
Open Flow Rate @
13.6 V d.c
500 GP
(32 ltrs/min)
950GP
(57 ltrs/min)
1300GP
(82 ltrs/min)
2000 GP
(126 ltrs/min)
3000 GP
(189 ltrs/min)
Flow Rate @
1m (3ft) Head
450 GP
(26ltrs/min)
850 GP
(52 ltrs/min)
1100 GP
(65 ltrs/min)
1743 GP
(110 ltrs/min)
2650 GP
(167 ltrs/min)
Nominal Voltage 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.
Current Draw 1.5 amps 3.5 amps 5.0 amps 2.5 amps 10.0 amps 5.0 amps 18.0 amps 9.0 amps
Recommended Fuse 2.0 amps 5.0 amps 7.0 amps 5.0 amps 15.0 amps 8.0 amps 27.0 amps 13.0 amps
Weight 0.28 kg
(0.62lbs)
0.45 kg
(0.99lbs)
0.82 kg
(1.81lbs)
1.32 kg
(2.91lbs)
2.64 kg
(5.82lbs)
Hose Connections 3/4" (19 mm) 1” (25 mm) and 1 1/8” (28 mm) 1 1/8” (28mm) 1 1/4” (32mm)
Wire Size 1.3mm² (16 AWG) 2mm² (14 AWG)
Materials ump body: ABS, Seals: Nitrile, Impeller:
Acetal
ump body: Polypropylene, Seals: Nitrile,
Impeller: Acetal
Maximum Discharge
Head 3.0 m (9.8 ft) 3.5 m (11.5 ft) 4.5 m (14.8 ft) 4m (13ft) 4.6m (15ft)
5. APPLICATION
6. WA NINGS
ENG

thickness of 19mm (3/4”). Do NOT screw directly onto the hull, it must be mounted to
a bulkhead or on an additional board.
1 x Orca Pump 1 x Screw Kit
BE9003 / BE9006 - Electric Field Sensor Switch (Available seperately)
WARNING: Please note that incorrect installation may invalidate the warranty.
Preparation - Always disconnect power sources before installing.

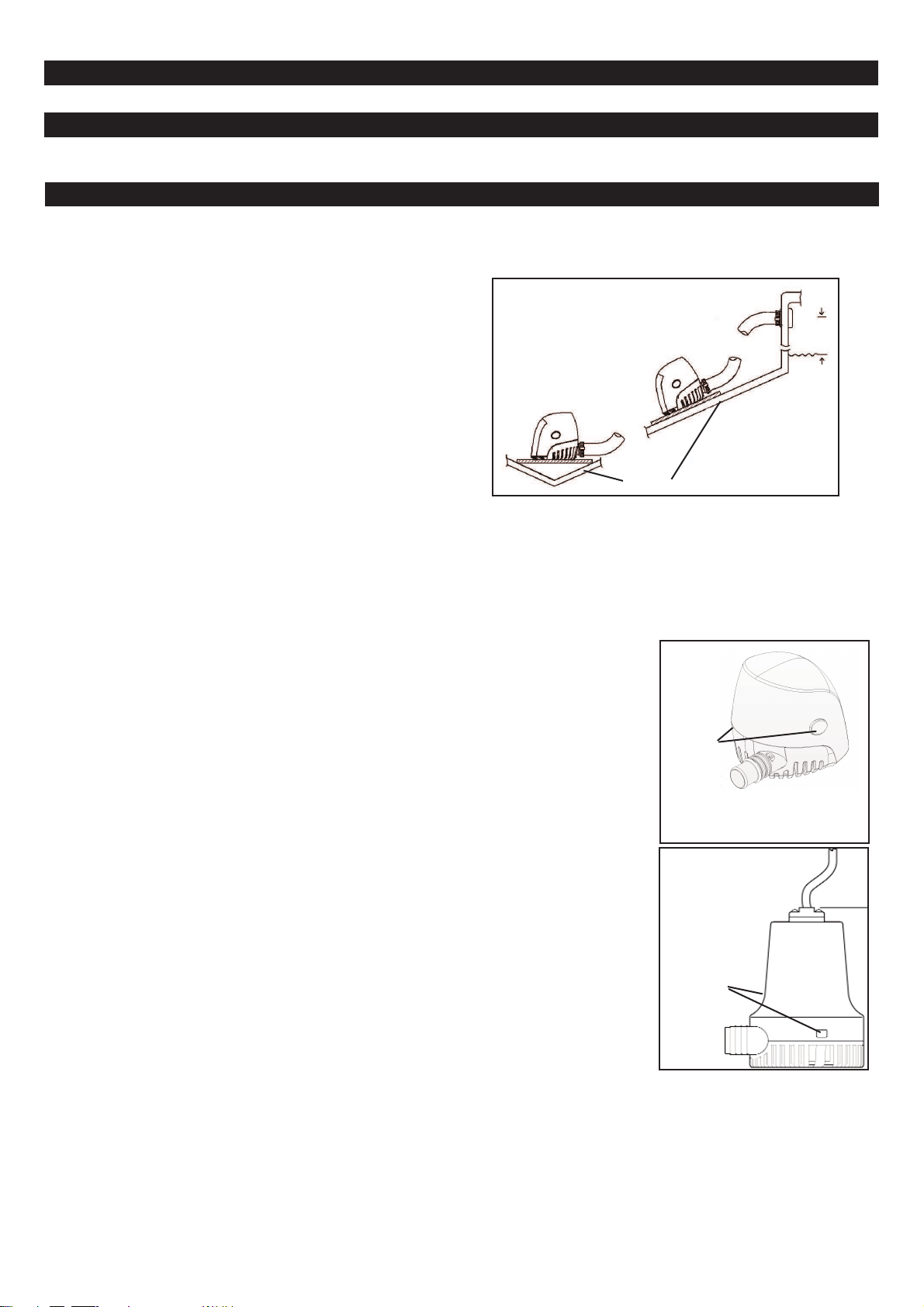

9.1 Location
• Position pump in the lowest accessible
part of the bilge. On sailboats, location
should be centred over keel (Fig 1).
•Do not mount the pump directly onto
the hull. The base strainer must be
mounted to a bulkhead or an additional
board at least 19mm (3/4”) thick.
9.2 Mounting Instructions
Before drilling, ensure that the mounted pump will be correctly positioned with pump nozzle pointing
towards thru-hull connector.
To remove pump body, place hand over body, depress locking tabs and lift body from strainer base.
Note: Motor will be removed with body (see figure 2 and 3).
For Orca 500, 950, 1300 and 2000
• Use base as template to mark 3 mounting holes for Orca in
mounting pad.
• Remove base. Drill three 1/8" (3mm) pilot holes for Orca at
marked locations.
• Replace base. Attach with #8 stainless steel fasteners
(supplied).
• Re-attach pump body to base. Insert body into strainer
base, until base tabs snap into holes in body (see figure 2
and 3).
For Orca 3000
• Use base as template to mark 4 mounting holes for Orca
3000 in mounting pad.
• Remove base. Drill four 1/8" (3mm) pilot holes for Orca
3000 at marked locations.
• Replace base. Attach with #8 stainless steel fasteners
(supplied).
• Re-attach pump body to base. Insert body into strainer
base, until base tabs snap into holes in body (see figure 3).
9.3 lumbing
IM ORTANT: To prevent airlock, hose must rise continually upward to the thru-hull connector with
no dips or sharp bends. ose support clips should be used at regular intervals where necessary.
• Orientate the pump outlet for a direct path to the hull connector ensuring an
unobstructed hose path.
• Secure all connections with hose clamps.
• If no thru-hull connector exists, install at 12" (25mm) minimum height above water line.
Apply marine sealant around thru-hull flanges on interior and exterior of hull.
7. PA TS LIST
9. INSTALLATION
Press both
locking tabs
to release
cover
Figure 2 - Release Cover
Orca 500, 950 and 1300
Press
both
locking
tabs to
release
cover
Figure 3 - Release
Cover Orca 2000
and 3000
8. OPTIONAL ExT AS
Figure 1 -
Mounting Location
Skin Fittings
Suitable Mounting Pad
ose must rise upwards
with NO DIPS
Outlet 12”
(305mm)
minimum
above
water line

9.4 Electrical Wiring
Ensure all wire connections are at the highest level above water. Use marine grade wire connectors
only and 16 AWG tinned copper wire. Waterproof all connections with suitable materials (see figure
4 and 5).
• Connect positive (+) brown wire (500, 950 and 1300) or red wire (2000 and 3000) to
switch. For automatic operation, use an Automatic Float Switch (Whale BE9003).
• Connect negative (-) black wire to ground.
• Install fuse holder within 72" (183cm) of the positive (+) battery terminal.
• To test system, feed water into the pump. If flow rate appears low, make sure wires are
connected properly:
Brown or Red to switch Black to negative (battery)
WARNING: Reversed wiring reduces performance and can cause pump failure.
WARNING: Fire hazard. Wiring must comply with applicable electrical standards and include
a properly rated fuse or circuit breaker. Improper wiring can cause a fire resulting in injury or death.
NOTE Switch off the power prior to making connections. Suggested wiring information is given as a
guide only. For full information, refer to the USCG, ABYC and ISO regulations for marine applications
and wiring gauges, connectors and fuse protection.
This Orca is designed only to require minimal maintenance.
WARNING - Before servicing, disconnect power to the pump and drain system.
Optimal performance
• Regularly remove motor housing and inspect and clean filter to be sure that it is not
being blocked by debris.
Annual Checks
• Whale advise that the boat’s plumbing system should be checked at least annually for
leaks and obstructions. Also a pump electrics test is advisable. If you are not familiar
with applicable electrical standards. Ensure that the electric test is completed by a
qualified electrician/ technician
NOTE - Fully drain system for winterizing
Whale do not guarantee warranty if the system is not fully drained for winterizing.
10. MAINTAINENCE

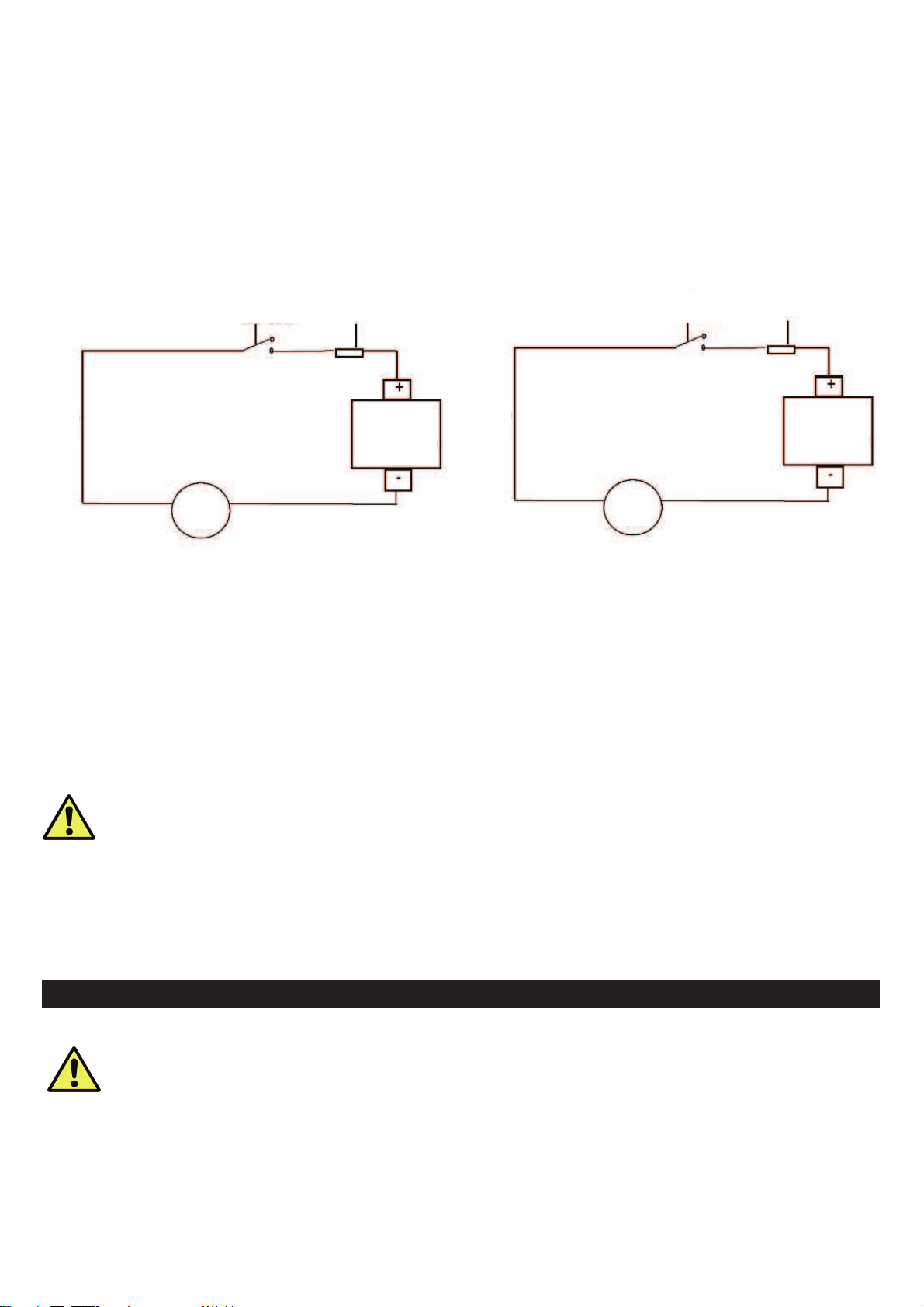

Figure 4 - Wiring for Orca 500, 950 and 1300
Recommended
Automtic Fuse
2 Terminal
On/Off Switch
Battery
Black Wire
Brown Wire
Orca
Pump
Battery
Recommended
Automtic Fuse
2 Terminal
On/Off Switch
Black Wire
Orca
Pump
Red Wire
Red
Wire
Brown
Wire
Figure 5 - Wiring for Orca 2000 and 3000
11. WINTE IZING

Whale®, is a registered trademark of Munster Simms Engineering Limited, Bangor Northern Ireland
trading as Whale®.
This product complies with all relevant European directives and standards. Please contact Whale® if
further details are required.
This Whale® product is covered by a 1 year warranty.
Please see the enclosed document for details of our statement of limited warranty.
For installation or service advice please contact Whale customer support:
UK Tel: [phone] USA Tel: [phone]
UK Fax: [phone] USA Fax: [phone]
UK Email: [email protected] USA Email: [email protected]
©Copyright Whale 2011- All rights reserved.
W ALE®, is a registered trademark of Munster Simms Engineering Limited, Bangor Nortern Ireland
trading as Whale. Whale’s policy is one of continuous improvement and we reserve the right to
change specifications without prior notice. Illustrations are for guidance purposes only.
PROBLEM POSSIBLE CAUSES POTENTIAL SOLUTION
Pump runs but
does not pump
water
ose may have blockage or
airlock
Clear the hose of any blockages and ensure that
outlet hose runs upward to the thru-hull connector,
with no dips
Impeller may be restricted
Remove pump housing from base. Remove debris
from chamber and impeller. Ensure that the impeller
is firmly attached to shaft and is not cracked or
broken
Pump does not
run Blown fuse Ensure electrical connections and fuse are waterproof and have not loosened
13. PATENTS AND T ADEMA KS
14. DECLA ATION OF CONFO MITY, STANDA DS, APP OVALS
15. WA ANTY STATEMENT
12. T OUBLESHOOTING
16. SE VICE SUPPO T DETAILS

INSTRUCTIONS D’INSTALLATION ET D’UTILISATION
Depuis plus de 40 ans, Whale ® a ouvert la voie à la conception et la fabrication de systèmes d'eau
douce et de traitement des eaux usées incluant: les pompes, la plomberie, les robinets et les douches
pour les applications basse tension. L'entreprise et ses produits se sont construit une réputation grâce
à la qualité, la fiabilité et l'innovation. Tout ceci passant par un excellent service client. Pour plus
d'informations sur notre gamme complète de produits, visitez www.whalepumps.com
* Les débits sont indiqués conformément aux recommandations de l'ABYC à une tension de
construction de 13,6 V.d.c.
La gamme de pompes de cale submersibles Orca est conçue pour une utilisation en tant que pompe
de cale dans les embarcations de plaisance. Ces pompes à grande capacité sont compactes,
puissantes et conçues pour l’évacuation des eaux de cale.
Lisez attentivement les informations suivantes.
Vérifiez que le produit est adapté pour l’utilisation voulue et suivez ces instructions d'installation.
Assurez-vous que tout le personnel concerné lira les points énumérés ci-dessous. Veillez également à
ce que ces instructions soient transmises à l'utilisateur final.
Cette pompe submersible électrique Orca a été conçue pour être utilisée comme pompe de cale dans
des vaisseaux marins pour pomper l'eau fraiche ou usée uniquement.
1. L’évacuation de cette pompe doit être montée au moins 34cm au-dessus de la ligne de
flottaison lorsque la crépine de la pompe est située en-dessous de la ligne de flottaison.
2. Ne convient pas pour le pompage de liquides inflammables, de diesel, de
produits chimiques. Convient pour l’eau de cale seulement.
3. Cette pompe est conçue pour évacuer les eaux stagnantes seulement. Ces
pompes ne sont pas conçues afin de contrôler une avarie. La capacité de la pompe de
cale peut ne pas être suffisante pour éviter une inondation due à une accumulation
rapide de l’eau causée par des orages, du mauvais temps et/ou une voie d’eau
résultante d’un dommage subit à la coque et/ou de conditions de navigation dangereuse.
4. Pour toutes les applications, il est important qu'un système de travail sécurisé soit
1. SPECIFICATION
2. P INCIPES DE FONCTIONNEMENT
3. A L’UTILISATEU
4. POU L’INSTALLATEU
Modèle 500 US GP 950 US GP 1300 US GP 2000 GP 3000 GP
Code roduit BE0500 BE0950 BE1450 BE1454 BE2002(B) BE2004(B) BE3002(B) BE3004(B)
Débit ouvert @ 13,6 V.
d.c. par minute 32 ltrs 57 ltrs 82 ltrs 126 ltrs 189 ltrs
Débit @ 1m (3ft) de
hauteur par minute 26 ltrs 52 ltrs 65 ltrs 110 ltrs 167 ltrs
Tension nominale 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.
Appel de courant 1.5 A 3.5 A 5.0 A 2.5 A 10.0 A 5.0 A 18.0 A 9.0A
Fusible recommandé 2.0 A 5.0 A 7.0 A 5.0 A 15.0 A 8.0 A 27.0 A 13.0 A
oids 0.28 kg 0.45 kg 0.82 kg 1.32 kg 2.64 kg
Raccord tuyauterie 20 mm 25 mm et 28 mm 28mm 32mm
Dimension du fil 1.3mm² (16 AWG) 2mm² (14 AWG)
Matériaux Corps de pompe: ABS, Joints: Nitrile, Turbine:
Acetal
Corps de pompe: Polypropylene, Joints:
Nitrile, Turbine: Acetal
Hauteur de
refoulement max 3.0m 3.5m 4.5m 4m 4.6m
5. APPLICATIONS
6. MISES EN GA DE
FR

appliqué pendant l'installation, l’utilisation et l’entretien. S’assurer que l'alimentation
électrique est coupée et que le système d'eau est vidangé avant l’installation.
5. Afin de fixer solidement l'appareil, veiller à ce que la surface de montage est une
épaisseur minimale de 19 mm (lorsqu'elle est montée avec les vis fournies)
1 x Pompe Orca 1 x Kit de visserie
BE9003 / BE9006 - Déclencheur à champ électrique (disponible séparément)
NOTE: une installation incorrecte annule la garantie
Préparation – Toujours débrancher les sources d’énergie avant l’installation.
9.1 Emplacement
• Placer la pompe dans un puisard ou à
l'endroit accessible le plus bas de la
cale. Sur les voiliers, cet endroit doit
être centré sur la quille (Figure 1).
• Ne pas monter la pompe directement
sur la coque. La crépine (base de la
pompe) doit être montée à une cloison
ou une planche additionnelle d’au
moins 19mm d’épaisseur.
9.2 Montage de la ompe
Avant tout perçage, s'assurer que la pompe montée sera placée correctement avec la sortie de la
pompe dirigée vers le raccord passe-cloison.
Pour retirer le corps de la pompe, poser les mains dessus, appuyer sur les languettes de fermeture
et soulever le corps de pompe pour le séparer de la base de filtrage. Note: le moteur partira en
même temps que le corps de pompe.
Pour Orca 500, 950, 1300 et 2000
• Utiliser la base comme gabarit pour marquer 3 trous de
montage dans le bossage de montage.
• Retirer la base. Percer trois trous pilotes de 3mm aux
endroits marqués.
• Reposer la base. Fixer avec la visserie en acier inoxydable
(fournie).
• Rattacher le corps de la pompe à la base. Placer le corps
de pompe sur la base de filtrage, jusqu'à ce que les
languettes de la base s’introduisent dans les trous qui se
trouvent dans le corps de pompe (Voir Figure 2 ou 3)
Pour Orca 3000
• Utiliser la base comme gabarit pour marquer 4 trous de
montage dans le bossage de montage.
• Retirer la base. Percer 4 trous pilotes de 3mm aux
endroits marqués.
• Reposer la base. Fixer avec la visserie en acier inoxydable
(fournie).
• Rattacher le corps de la pompe à la base. Placer le corps
de pompe sur la base de filtrage, jusqu'à ce que les languettes de la base
s’introduisent dans les trous qui se trouvent dans le corps de pompe (Voir Figure 3)
9.3 lombrie
IM ORTANT: Pour empêcher des poches d'air, le tuyau doit toujours être dirigé vers le haut sans
inclinaison ni coudes à petit rayon jusqu'au raccord passe-cloison. Des clips de maintien devraient
être utilisés à intervalles réguliers aux endroits nécessaires.
7. LISTE DES PIECES
9. INSTALLATION
Appuyer sur
les deux
boutons pour
libérer le
couvercle
Figure 2 - Séparation Corps
Orca 500, 950 et 1300
Appuyer
sur les
deux
boutons
pour
libérer le
couvercle
8. OPTIONS
Sortie
305mm
min. au
dessus
de la
ligne de
flotaison
Raccord
passe-cloison
Tuyau dirigé vers le haut,
SANS INCLINAISON
Figure 1 -
Montage
Emplacement
Exemple de bossage de
montage
Figure 3 -
Séparation Corps
Orca 2000 et 3000

• Orienter la sortie de la pompe de façon à ce que le chemin du tuyau reste dégagé.
• Sécuriser tous les raccords avec des brides de fixation.
• S'il n'y a pas de raccord passe-cloison, installez à une hauteur minimum de 25mm au-
dessus de la ligne de flottaison. Appliquer du mastic de qualité marine autour
des colerettes du passe-cloison à l'intérieur et à l'extérieur de la coque.
9.4 Instructions de cablage
S'assurer que tous les raccords de câblage soient placés au plus haut niveau audessus de l'eau.
Utiliser des cosses de câblage de qualité marine uniquement et du fil de cuivre étamé 16 AWG
(norme britannique) soit 1.5mm2. Effectuer l'étanchéité de tous les raccords avec un produit adapté
(Voir Figure 4 et 5).
• Raccorder le fil marron (500, 950 et 1300) ou fil rouge (2000 et 3000) positif (+) à
l'interrupteur. Pour un fonctionnement automatique, utiliser un contacteur automatique
à flottaison (code produit Whale: BE9003)..
• Relier le fil noir négatif (-) à la terre
• Installer le support de fusible à 183 cm du terminal positif (+) de la batterie.
• Pour tester le système, mettre de l'eau dans la cale. Si le débit semble être
faible, vérifier que les fils ont été raccordés correctement:
Marron ou Rouge sur le déclencheur Noir sur le négatif (Batterie)
NOTE: Si le câblage est inversé, cela réduit la performance et peut occasionner une panne de la
pompe.
ATTENTION Risque d’incendie. Le câblage doit être conforme aux normes électriques et
comporter un fusible correctement calibré ou un disjoncteur. Un câblage incorrect peut
provoquer des blessures ou la mort.
NOTE Couper l’alimentation lorsque vous réalisez les connexions. Les informations sur le câblage
suggéré sont données à titre indicatif seulement. Pour des informations complètes, reportez-vous à
la USCG, ABYC et aux règlements de l'ISO pour les sections de câblage des applications marines,
les connecteurs et les fusibles.
Cette Orca est conçue pour ne nécessiter qu’un entretien minimal.
ATTENTION: Avant d'intervenir sur la pompe, arrêter la pompe et évacuer l'eau du système.
erformance optimale
• Retirer régulièrement le boîtier pour inspecter et nettoyer le filtre et s'assurer qu'il n'y a
pas de blocage causé par des débris.
Contrôle annuel
• Whale informe que le système de plomberie du bateau est à vérifier au moins
annuellement pour contrôler les fuites et les obstructions. Un contrôle de la pompe
électrique est également conseillé.
10. ENT ETIEN
Figure 4 - Câblage pour Orca 500, 950 et 1300
Support de
fusible
Interrupteur Marche-
Arrêt à 2 terminaux
Batterie
Fil noir
Fil marron Orca Fil
rouge
Batterie
Support de
fusible
Interrupteur Marche-
Arrêt à 2 terminaux
Fil noir
Fil
rouge
Fil
marron
Figure 5 - Câblage pour Orca 2000 et 3000
Orca

NOTE: ivernage – Vidanger entièrement le système
Whale® ne peut pas appliquer la garantie si le système n'est pas complètement vidangé pour
l'hiver.
Les marques Whale® et Gulper® sont des marques déposées de Munster Simms Engineering
Limited (opérant aussi sous le nom de Whale Water System ®)
Ce produit est conforme à toutes les directives et normes européennes. Merci de contacter Whale®
si des précisions sont nécessaires
Ce produit Whale® est couvert par une garantie de 1 an – Merci de lire ce document
ci-joint pour avoir plus de détails sur nos conditions de garantie limitée.
Contactez le service client de Whale® pour des conseils techniques supplémentaires
UK Tel: [phone] USA Tel: [phone]
UK Fax: [phone] USA Fax: [phone]
UK Email: [email protected] Email USA: [email protected]
©Copyright Whale® 2011- All rights reserved.
W ALE® est une marque déposée de Munster Simms Engineering Limited, Bangor Northern
Ireland commercialisant sous le nom de Whale®. La politique de Whale® est une politique d’amélio-
ration continue et nous nous réservons le droit de changer les spécifications sans avertissement
préalable. Les illustrations sont présentes à titre d’information seulement.
PROBLEMES CAUSES POSSIBLE SOLUTION POTENTIELLE
Si la pompe
est en marche
mais ne
pompe pas
l'eau
Voir s'il y a une poche d'air
S'assurer que le tuyau de sortie est dirigé vers le
haut en direction du raccord passe-cloison, sans qu'il
y ait d'inclinaison.
Turbine peut etre restreinte
Retirer les débris de la chambre et de la turbine.
S'assurer que la turbine est bien fixée à l'arbre et
qu'elle n'est ni fêlée ni cassée
Si la pompe ne
marche pas Vérifier le fusible. S'assurer que les raccords électriques et le fusible sont bien étanches et ne sont pas relâchés
13. B EVETS/MA QUES DEPOSEES
14. DECLA ATION DE CONFO MITE, STANDA DS, CE TIFICATIONS
15. DECLA ATION DE GA ANTIE
12. ESOLUTION DES P OBLEMES
16. DÉTAILS DES SE VICES
11. HIVE NAGE

MONTAGEHANDBUCH UND BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für dieses Produkt von Whale® entschieden haben. Seit mehr als 40
Jahren ist Whale® führend in der Entwicklung und erstellung von Frisch- und Abwassersystemen
einschließlich Pumpen, Wasserleitungen, Wasserhähne und Duschen für Niederspannungsanlagen.
Das Unternehmen und seine Produkte sind zu einem Markenzeichen für Qualität, Zuverlässigkeit und
Innovation geworden, die auf eine hervorragende Kundenbetreuung aufbauen. Angaben zu unserer
vollständigen Produktpalette finden Sie unter www.whalepumps.com.
* Die Pumpenleistung ist in Übereinstimmung mit den ABYC Empfehlungen bei einer Spannung von
13,6 V Gleichstrom angegeben.
Die elektronischen Tauchlenzpumpen der Orca Serie sind für die Nutzung als Lenzpumpen auf
Wasserfahrzeugen konstruiert. Diese Pumpen mit hoher Kapazität sind kompakt und leistungsstark
und zum Abpumpen von Bilgewasser.
Bitte lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Gerät montieren.
Vergewissern Sie sich, dass das Produkt für den vorgesehenen Einsatz geeignet ist, befolgen Sie
diese Montageanleitung und veranlassen Sie, dass alle notwendigen Mitarbeiter die unten
aufgeführten Punkte durchlesen. Stellen Sie des Weiteren sicher, dass der Endverbraucher diese
Betriebsanleitung erhält.
Diese elektrische Whale Orca Lenzpumpe ist für die Verwendung als Lenzpumpe lediglich zum
Pumpen von Bilgewasser auf Schiffen bestimmt.
1. Die Auslassöffnung der Pumpe muss mindestens 34 cm über der Wasserlinie
angebracht werden, wenn sie mit einem Zulauf unterhalb der Wasserlinie
verbunden wird.
2. Nicht geeignet zum Pumpen von brennbaren Flüssigkeiten, Diesel, Chemikalien, usw.
Nur für Bilgewasser geeignet.
3. Diese Pumpe ist allein dazu konstruiert, stehendes Wasser abzupumpen. Sie sind nicht
zur Schadenskontrolle konzipiert. Die Kapazitäten von Lenzpumpen können unter
Umständen nicht ausreichen, um Überflutungen durch schnell anwachsende
Wassermassen durch Stürme, raues Wetter und/oder große Lecks, die durch
Beschädigungen am Rumpf oder unsichere Navigationsbedingungen entstanden sind,
zu verhindern.
1. TECHINISCHE SPEZIFIKATIONEN
2. BET IEBS ICHTLINIEN
3. HINWEISE FÜ DEN VE B AUCHE
4. HINWEISE FÜ DEN MONTEU
Modell 500 US GP 950 US GP 1300 US GP 2000 GP 3000 GP
rodukt Code BE0500 BE0950 BE1450 BE1454 BE2002(B) BE2004(B) BE3002(B) BE3004(B)
Maximale umpenleistung
@ 13,6 V pro Minute 32 ltr 57 ltr 82 ltr 126 ltr 189 ltr
umpenleistung @ 1m
Druckhöhe pro Minute 26 ltr 52 ltr 65 ltr 110 ltr 167 ltr
Nominelle Spannung 12 V . 24 V 12 V . 24 V . 12 V . 24 V
Stromentnahme 1.5 A 3.5 A 5.0 A 2.5 A 10.0 A 5.0 A 18.0 A 9.0A
Empfohlene Sicherung 2.0 A 5.0 A 7.0 A 5.0 A 15.0 A 8.0 A 27.0 A 13.0 A
Gewicht 0.28 kg 0.45 kg 0.82 kg 1.32 kg 2.64 kg
Schlauchanschluss 20mm 25mm und 28mm 28mm 32mm
Drahtstärke 1.3mm² (16 AWG) 2mm² (14 AWG)
Materialien umpenkörper: ABS, Dichtungen: Nitril,
Impeller: Acetal
umpenkörper: Polypropylene.
Dichtungen: Nitril, Impeller: Acetal
Maximale Abzugshöhe 3.0m 3.5m 4.5m 4m 4.6m
5. ANWENDUNG
6. WA NINGS
DE

4. Bei allen Anlagen ist es wichtig, dass sichere Arbeitsbedingungen gewährleistet sind
bei Montage, Gebrauch und Wartung. Stellen Sie sicher, dass die Stromversorgung vor
der Montage ausgeschaltet, und das Abwassersystem entwässert ist.
5. Um die Anlage sicher zu befestigen, stellen Sie sicher, dass die Montageunterlage eine
Dicke von mindestens 19mm hat (bei Befestigung mit den mitgelieferten Schrauben).
1 x Orca 1 x Schraubensatz
BE9003 / BE9006 - Elektisches-Feld-Sensor (separat erhältlich)
ANMERKUNG: Fehlerhafte Montage setzt die Garantie außer Kraft
Vorbereitung – Schalten Sie vor dem Installieren immer die Stromquellen aus.
9.1 Anbringung
• Die Pumpe ist im untersten zugänglichen
Teil der Bilge anzubringen. Bei
Segelbooten sollte der Anbringungsort
zentral über dem Kiel liegen. (Abb. 1)
• Die Pumpe ist nicht direkt an den
Bootskörper zu montieren. Das Basissieb
muss an einem Schott oder einem
zusätzlichen Brett befestigt werden, das
mindestens 19 mm breit ist
9.2 Montieren der umpe
Nicht durch den Bootsrumpf bohren. Vor dem Bohren ist die korrekte Position der Pumpe
sicherzustellen. Der Pumpenauslass muss dabei auf den Borddurchbruch
ausgerichtet sein
Zur Entfernung des Pumpendeckels die and über den Deckel legen und
die Verschlussriegel (Augen) eindrücken und den Körper vom Filtersockel
abheben. Der Motor wird mit dem Deckel entfernt (siehe Abb 2 und 3)
Für Orca 500, 950, 1300 und 2000
• Nutzen Sie den Filtersockel als Bohrschablone für die 3
Befestigungsschrauben
• Filtersockel entfernen und an den markierten Stellen mit
3mm vorbohren.
• Filtersochel wieder aufsetzen und mit den enthaltenen
Edelstahlschrauben befestigen.
• Pumpendeckel wieder am Sockel befestigen. Der Körper ist
in den Filtersockel so einzubringen, dass der Sockel in die
Löcher im Körper einschnappt (siehe Abb. 2 und 3).
Für Orca 3000
• Nutzen Sie den Filtersockel als Bohrschablone für die 4
Befestigungsschrauben
• Filtersockel entfernen und an den markierten Stellen mit
3mm vorbohren.
• Filtersockel wieder aufsetzen und mit den enthaltenen Edelstahlschrauben befestigen.
• Pumpendeckel wieder am Sockel befestigen. Der Körper ist in den Filtersockel so
einzubringen, dass der Sockel in die Löcher im Körper einschnappt (siehe Abb. 3).
9.3 Schlauchanschluss
Um Lufteinschlüsse zu vermeiden, muss der Schlauch ohne Gefälle oder scharfe Biegungen
kontinuierlich nach oben zum Borddurchbruch führen. Wenn notwendig, sollten in regelmäßigen
Abständen Schlauchhalterungen montiert werden
7. STÜCKLISTE
9. INSTALLATION
Zur
Abnahme
des Deckels
beide
Knöpfe
drücken
Abb 2 - Filtersockel
entfernen Orca 500, 950
und 1300
Zur
Abnahme
des
Deckels
beide
Knöpfe
drücken
Abb 3 - Filtersockel
entfernen Orca
2000 und 3000
8. OPTIONALES ZUBEHÖ
Ausfluss
mind.
305mm
über der
Wasserlinie
Bootsrumpf
Schlauchwendung
nach oben
Abb. 1
Anbringung
Passende Montageunterlage

• Die Schlauchführung muss zum Abflusspunkt auf direktem Weg ohne Gefahr einer
Blockierung erfolgen.
• Alle Verbindungen sind mit Schlauchschellen abzusichern.
• Sollte kein Anschluss zum Borddurchbruch verfügbar sein,, ist die Installation in einer
öhe von min. 25mm über der Wasserlinie durchzuführen.
• Der Flansch am Bootsrumpf ist an der Innen- und Außenwand mit
Bootsdichtungsmittel abzudichten.
9.4 Kabelanschluss
Es ist sicherzustellen, dass alle Kabelanschlüsse am höchsten Punkt über der Wasserlinie liegen.
Es sollten lediglich Kabelverbindungen speziell für Boote verwendet werden sowie 16 AWG
(=Standard Kabeldicke) verzinnter Kupferdraht. Alle Verbindungen müssen mit geeigneten
Materialien wasserdicht gemacht werden (siehe Abb. 4 und 5).
• Das positive (+) braune Kabel (500, 950 und 1300) oder das rote Kabel (2000 und
3000) ist mit dem Schalter zu verbinden. Für den automatischen Einsatz ist ein
automatischer Schwimmschalter zu verwenden (Whale Produkt Kode: BE9003).
• Das negative (-) schwarze Kabel ist mit dem Minuspol zu verbinden
• Der Sicherungshalter ist 183 cm vor dem positiven (+) Batterieanschluss anzubringen.
• Zum Testen des Systems der Pumpe Wasser zuführen. Wenn die Leistung zu niedrig
erscheint, ist sicherzustellen, dass die Kabel korrekt angeschlossen sind:
Braun oder Rot zum Schalter Schwarz zum negativpol der Batterie
Eine Verpolung reduziert die Leistung und kann zum Ausfall der Pumpe führen
WARNUNG: Brandgefahr. Die Verkabelung muss die geltenden elektrischen Normen erfüllen
und eine ordnungsgemäß eingesetzte Sicherung oder einen Schutzschalter haben. Eine
unsachgemäße Verkabelung kann einen Brand verursachen der zu Verletzungen oder zum Tode
führen kann.
HINWEIS: Schalten Sie die Stromversorgung ab, bevor Sie Kabel verbinden. Empfehlungen zur
Verkabelung dienen lediglich als Orientierungshilfe. Umfassende Angaben entnehmen Sie bitte den
Verordnungen der USCG und des ABYC sowie den ISO-Normen hinsichtlich der
Marineanwendungen, Kabeldicke, Stecker und Sicherungen.
Die Orca ist für minimale Wartungsarbeiten ausgelegt.
WARNUNG: Schalten Sie die Pumpe vor der Wartung aus und entwässern Sie das System
Für eine optimale Leistung
• Das Motorengehäuse sollte regelmäßig entfernt und der Filter untersucht und
gesäubert werden, um sicherzustellen, dass keine Blockierung vorhanden ist.
Jährliche Überprüfungen
• Whale® empfiehlt mindestens eine jährliche Überprüfung der Schläuche und
Anschlüsse auf undichte Stellen und Verstopfungen. Eine Überprüfung der sich in
der Pumpe befindenden Elektronik ist ebenfalls empfehlenswert.
10. WA TUNG
Abb 4 - Verkabelung für Orca 500, 950 und 1300
Sicherungshalterung
2-Pol An-
/Ausschalter
Batterie
Schwarzes Draht
Braunes
Kabel
Orca
Batterie
Sicherungshalterung
2-Pol An-/
Ausschalter
Schwarzes Kabel
Orca
Rotes
Kabel
Braunes
Kabel
Abb 5 - Verkabelung für Orca 2000 und 3000
Rotes
Kabel

ANMERKUNG: Bei der Einwinterung – Entwässern Sie das System komplett
Whale® kann keine Garantie gewähren, wenn das System bei der Einwinterung nicht komplett
entwässert wurde.
andelsmarken - Whale® und Gulper® ist eine registrierte andelsmarke von Munster Simms
Engineering limited (gewerblich ebenfalls tätig als Whale® Water Systems).
Dieses Produkt entspricht allen maßgeblichen europäischen Richtlinien und Normen.
Für weitere Angaben wenden Sie sich bitte an Whale®
Auf dieses Whale®-Produkt besteht eine 1-jährige Garantieleistung - Bitte lesen Sie
sich für nähere Informationen unsere beigefügte Garantieerklärung durch.
Für Beratungen bezüglich Montage oder Kundendienst, steht Ihnen die Kundenbetreuung von
Whale® zur Verfügung
UK Tel: [phone] USA Tel: [phone]
UK Fax: [phone] USA Fax: [phone]
UK Email: [email protected] Email USA: [email protected]
©Copyright Whale® 2011- Alle Rechte vorbehalten.
W ALE® ist ein eingetragenes Warenzeichen von Munster Simms Engineering Limited, Bangor
Nordirland gehandelt als Whale®. Die Produkte von Whale® werden ständig verbessert und wir
behalten uns alle Rechte vor, Angaben ohne vorheriger Bekanntgabe zu ändern. Abbildungen
dienen allein Anleitungszwecken.
PROBLEM MÖGLIC E GRÜNDE MÖGLIC E LÖSUNG
Pumpe läuft,
pumpt aber
kein Wasser
Auf Lufteinschlüsse hin
untersuchen
Sicherstellen, dass der Ausflussschlauch ohne
Gefälle zur Anschlussverbindung nach oben
ausgerichtet ist.
Impeller kann blockiert sein
Pumpengehäuse vom Sockel entfernen. Schmutz von
der Kammer und vom Impeller entfernen. Sicherstellen,
dass der Impeller an der Welle fest angebracht ist und
dass es nicht gerissen oder zerbrochen ist.
Pumpe läuft
nicht Sicherung überprüfen. Sicherstellen, dass Verbindungen und Sicherung wasserundurchlässig sind und sich nicht gelöst haben
13. PATENTE UND HANDELSMA KEN
14. EU-KONFO MITÄTSE KLÄ UNG, NO MEN UND ZULASSUNGEN
15. GA ANTIEE KLÄ UNG
12. FEHLE BEHEBUNG
16. ANGABEN ZU SE VICELEISTUNGEN
11. EINWINTE UNG

MANUALE DI INSTALLAZIONE E D’USO
Grazie per aver acquistato questo prodotto Whale®. Da oltre 40 anni, Whale® è leader nella proget-
tazione e nella costruzione di sistemi per acqua pulita e di scarico che comprendono: pompe,
impianti idraulici, rubinetti e docce per applicazioni a bassa tensione. L’azienda, grazie ai suoi
prodotti, si è costruita un’ottima reputazione per la qualità, l’affidabilità e le soluzioni innovative,
nonché per l’eccellente servizio di assistenza.Per informazioni sull’intera gamma dei nostri prodotti,
visitate il sito www.whalepumps.com
* Le portate sono indicate in conformità alle raccomandazioni ABYC alla tensione progettuale di 13,6 V d.c.
Le pompe sommerse per sentina della gamma Orca sono concepite per essere utilizzate come
pompe per sentina o su barche marine. Queste pompe a elevata capacità sono compatte e potenti,
concepite per lo scarico dell'acqua di sentina.
Leggere attentamente quanto segue prima dell’installazione.
Controllare che il prodotto sia adatto all’applicazione intesa, seguire le presenti istruzioni di instal-
lazione e garantire che il personale addetto legga i punti elencati sotto. Assicurarsi anche che le
presenti istruzioni d’uso vengano consegnate all’utente finale.
Questa pompa di sentina elettrica Whale Orca è realizzata per l'uso quale pompa di svuotamento in
imbarcazioni marine esclusivamente per il pompaggio di acqua di sentina
1. Lo scarico della pompa deve essere montato almeno 34 cm sopra la linea di
galleggiamento se è collegato a un punto di prelievo situato sotto la linea
di galleggiamento.
2. Non adatto per l’uso con liquidi infiammabili, gasolio,chimici ecc. Adatta esclusivamente
all'acqua di sentina.
3. Questa pompa è progettata per scaricare solo acqua ferma. Queste pompe non sono
progettate per il controllo dei danni. Le capacità delle pompe di sentina possono non
essere sufficienti per prevenire allagamenti dovuti al rapido accumulo di acqua a causa
di tempeste, pioggia e/ perdite create da danni allo scafo o condizioni di navigazione
non sicure.
4. Con tutte le applicazioni, è importante che durante l'installazione, l'utilizzo e la
1. SPECIFICHE TECNICHE
2. P INCIPI DI FUNZIONAMENTO
3. PE L’UTENTE
4. PE L’INSTALLATO E
Modello 500 US GP 950 US GP 1300 US GP 2000 GP 3000 GP
Codice prodotto BE0500 BE0950 BE1450 BE1454 BE2002(B) BE2004(B) BE3002(B) BE3004(B)
ortata aperta @ 13,6 V
d.c. per minuto 32 ltrs 57 ltrs 82 ltrs 126 ltrs 189 ltrs
ortata @ 1m (3ft) di
prevalenza 26 ltrs 52 ltrs 65 ltrs 110 ltrs 167 ltrs
Tensione nominale 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.
Corrente assorbita 1.5 A 3.5 A 5.0 A 2.5 A 10.0 A 5.0 A 18.0 A 9.0A
Fusibile raccomandato 2.0 A 5.0 A 7.0 A 5.0 A 15.0 A 8.0 A 27.0 A 13.0 A
eso 0.28 kg 0.45 kg 0.82 kg 1.32 kg 2.64 kg
Collegamento tubo 20mm 25mm e 28mm 28mm 32mm
Dimensioni cavi 1.3mm² (16 AWG) 2mm² (14 AWG)
Materiall Corpo pompa: ABS, Guarnizioni: Nitrile,
Girante: Acetale
Corpo pompa: Polypropylene, Guarnizioni:
Nitrile, Girante: Acetale
Massima prevalenza di
scarico 3.0m 3.5m 4.5m 4m 4.6m
5. APPLICAZIONE
6. AVVE TENZE
IT

manutenzione venga adottato un sistema di consuetudini di lavoro sicure. Assicurarsi
che, prima dell'installazione, l'alimentazione venga spenta e che l'impianto delle acque
di scarico venga svuotato.
5. Per fissare l'unità in modo sicuro, assicurarsi che la superficie di montaggio abbia uno
spessore minimo di 19 mm (quando viene fissato con le viti fornite in dotazione).
1 x Orca Pump 1 x Confezione viti di fissaggio
BE9003 / BE9006 - Interruttore con sensore del campo elettrico (disponibile separatamente)
NOTA: l'errata installazione comporterà l’annullamento della garanzia
Preparazione - Prima di procedere all'installazione, scollegare sempre le fonti di alimentazione.
9.1 osizionamento
• Posizionare la pompa nella parte più
bassa accessibile della sentina. In caso
di barche a vela, la posizione dovrà
essere centrata sopra la chiglia (Figura 1)
• Non montare la pompa direttamente sullo
scafo. Il filtro base deve essere montato
su una paratia o un bordo aggiuntivo
spessi almeno 19 mm.
9.2 Istruzioni per il montaggio
Prima di procedere alla perforazione, accertare che la pompa montata venga posizionata corret-
tamente con l'ugello pompa rivolto verso il connettore di scarico a mare.
Per rimuovere il corpo della pompa, appoggiare una mano sul corpo,
premere le linguette di bloccaggio (occhi) e sollevare il corpo dalla cuffia
base. Nota Il motore verrà rimosso unitamente al corpo. (vedere figura 2)
Per Orca 500, 950, 1300 e 2000
• Utilizzare la base come modello per contrassegnare 3 fori di
montaggio sul supporto di montaggio.
• Rimuovere la base. Praticare tre fori pilota di 3 mm nelle
posizioni contrassegnate.
• Riposizionare la base. Fissare con i dispositivi di fissaggio
in acciaio inossidabile (forniti).
• Rimontare il corpo pompa sulla base. Inserire il corpo nella
cuffia base, fino a quan do le linguette della base penetrano
completamente nei fori sul corpo (vedere figura 2 / 3).
Per Orca 3000
• Utilizzare la base come modello per contrassegnare 4 fori di
montaggio sul supporto di montaggio.
• Rimuovere la base. Praticare 4 fori pilota di 3 mm nelle
posizioni contrassegnate.
• Riposizionare la base. Fissare con i dispositivi di fissaggio in acciaio inossidabile
(forniti).
• Rimontare il corpo pompa sulla base. Inserire il corpo nella cuffia base, fino a quan do
le linguette della base penetrano completamente nei fori sul corpo (vedere figura 3).
9.3 Allacciamenti Idraulici
IM ORTANTE: Al fine di evitare la formazione di bolle d'aria, il tubo deve salire continuamente
verso l'alto fino al connettore di scarico a mare, in assenza di inclinazioni o curve acute. Dovranno
7. ELENCO DELLE PA TI
9. INSTALLATION
Per
rilasciare il
coperchio
premere
entrambi i
pulsanti
Figura 2 - Rimuovere
la base Orca 500, 950
e 1300
Per
rilasciare il
coperchio
premere
entrambi i
pulsanti
Figura 3 -
Rimuovere la base
Orca 2000 e 3000
8. ExT A OPZIONALI
Uscita
almeno
305mm
sopra il
livello
dell'acqua
Esempi di supporto
per il montaggio
Figura 1 -
Posizione di
Installizione Il tubo deve salire verso
l'alto SENZA angoli vivi
Scarico

essere utilizzati fermagli di supporto per tubi a intervalli regolari, ove necessario.
• Orientare l'uscita della pompa in modo da garantire che il percorso del tubo sia libero
da ostruzioni.
• Fissare tutti i collegamenti con fascette per tubi.
• Qualora non sia già presente un connettore di scarico a mare, installare ad un'altezza
minima di 25 mm sopra il livello dell'acqua. Applicare sigillante marino attorno alle
flangie di scarico a mare all'interno e all'esterno della chiglia.
9.4 Istruzioni di cablaggio
Accertare che tutti i collegamenti elettrici si trovino al livello più alto possibile rispetto all'acqua.
Utilizzare esclusivamente connettori per uso marino e filo di rame stagnato 16 AWG.
Impermeabilizzare tutti i collegamenti con materiali opportuni (vedere figura 4 e 5).
• Collegare il cavo positivo (+) marrone (500, 950 e 1300) o il cavo positivo (+) rosso
(2000 e 3000) all'interruttore. Per il funzionamento automatico, utilizzare un Interruttore
a galleggiante automatico (codice articolo Whale: BE9003)
• Collegare il cavo negativo (-) nero a terra.
• Installare un portafusibili a una distanza non superiore a 183 cm dal terminale positivo
(+) della batteria.
• Per collaudare il sistema, alimentare la pompa con acqua. Qualora la portata sia
bassa, accertare che i cavi siano stati collegati in modo corretto:
Marrone o rosso a interruttore Nero a negativo (batteria)
ATTENZIONE! Un collegamento dei cavi in modo inverso riduce le prestazioni e può
provocare un guasto della pompa.
ATTENZIONE! Pericolo di incendio. I cablaggi devono essere conformi agli standard elettrici
applicabili e includere un fusibile o un interruttore di dimensioni adeguate. Un cablaggio non corretto
può causare incendi con rischio di incidenti o morte.
Spegnere l’alimentazione mentre si effettuano i collegamenti. Le informazioni sui cablaggi hanno
titolo orientativo.Per informazioni più complete, fare riferimento alle norme USCG, ABYC e ISO per
le applicazioni marine e i calibri dei fili, i connettori e i fusibili.
Questa Orca richiede una manutenzione minima.
ATTENZIONE! Durante le operazioni di manutenzione, controllare che la pompa sia
scollegata dalle linee elettriche e idrauliche.
er prestazioni ottimali
• Rimuovere regolarmente la copertura del motore e controllare e pulire il filtro per
accertare che non sia intasato da detriti.
Controlli annuali
• Whale® prescrive il controllo almeno annuale della presenza di perdite e ostruzioni nel
sistema idraulico. Si raccomanda anche di controllare il sistema elettrico della pompa.
10. MANUTENZIONE
Figura 4 - Cablaggio per Orca 500, 950 e 1300
Portafusibile
Interruttore acceso
/spento a due terminali
Sorgente di
alimen-
tazione
Cavo nero
Cavo
marrone
Orca
Sorgente di
alimen-
tazione
Portafusibile
Interruttore acceso
/spento a due terminali
Cavo nero
Cavo rosso
Cavo
rosso
Cavo
marrone
Figura 5 - Cablaggio per Orca 2000 e 3000
Orca

NOTA: In occasione del rimessaggio invernale - svuotare completamente l'impianto
Whale® non può rispettare la garanzia se l'impianto non viene svuotato completamente
per il rimessaggio invernale
Marchi registrati - Whale® al Gulper® è un marchio registrato di Munster Simms Engineering limited
(in commercio anche come Whale® Water Systems).
Questo prodotto è conforme a tutte le direttive e gli standard europei rilevanti. Contattare Whale®
per ulteriori dettagli.
Questo prodotto Whale® è coperto da una garanzia di 1 anno. Si veda il documento allegato per i
dettagli sulla nostra dichiarazione di garanzia limitata.
Per l’installazione e l’assistenza si prega di contattare il servizio clienti Whale®.
UK Tel: [phone] USA Tel: [phone]
UK Fax: [phone] USA Fax: [phone]
UK Email: [email protected] Email USA: [email protected]
©Copyright Whale® 2011- All rights reserved.
W ALE® è un marchio registrato di Munster Simms Engineering Limited, Bangor Irlanda del nord
commercializzato come Whale®. La politica di Whale® è di migliorare costantemente e ci riserviamo
il diritto di modificare le specifiche senza darne preventiva comunicazione. Le illustrazioni hanno
scopo di guida.
PROBLEMA POSSIBILI CAUSE POSSIBILE SOLUZIONE
Se la pompa
entra in
funzione ma
non aspira
acqua:
Verificare che non sia
presente una bolla d'aria.
Accertare che il tubo d'uscita salga verso l'alto al
connettore di scarico a mare, senza inclinazioni
Girante può essere limitata
Rimuovere la copertura della pompa dalla base.
Rimuovere i detriti da camera e turbina. Accertare
che la girante sia saldamente fissata all'albero e non
sia incrinata o rotta
Se la pompa
non entra in
funzione
Controllare il fusibile. Accertare che i collegamenti elettrici e il fusibile siano
impermeabili e non si siano allentati
13. B EVETTI E MA CHI EGIST ATI
14. DICHIA AZIONE DI CONFO MITÀ UE, STANDA D E APP OVAZIONI
15. GA ANZIA
12. IDENTIFICAZIONE E ISOLUZIONE DEI GUASTI
16. DETTAGLI DEL SE VIZIO DI ASSISTENZA
11. P EPA AZIONE PE L’INVE NO
