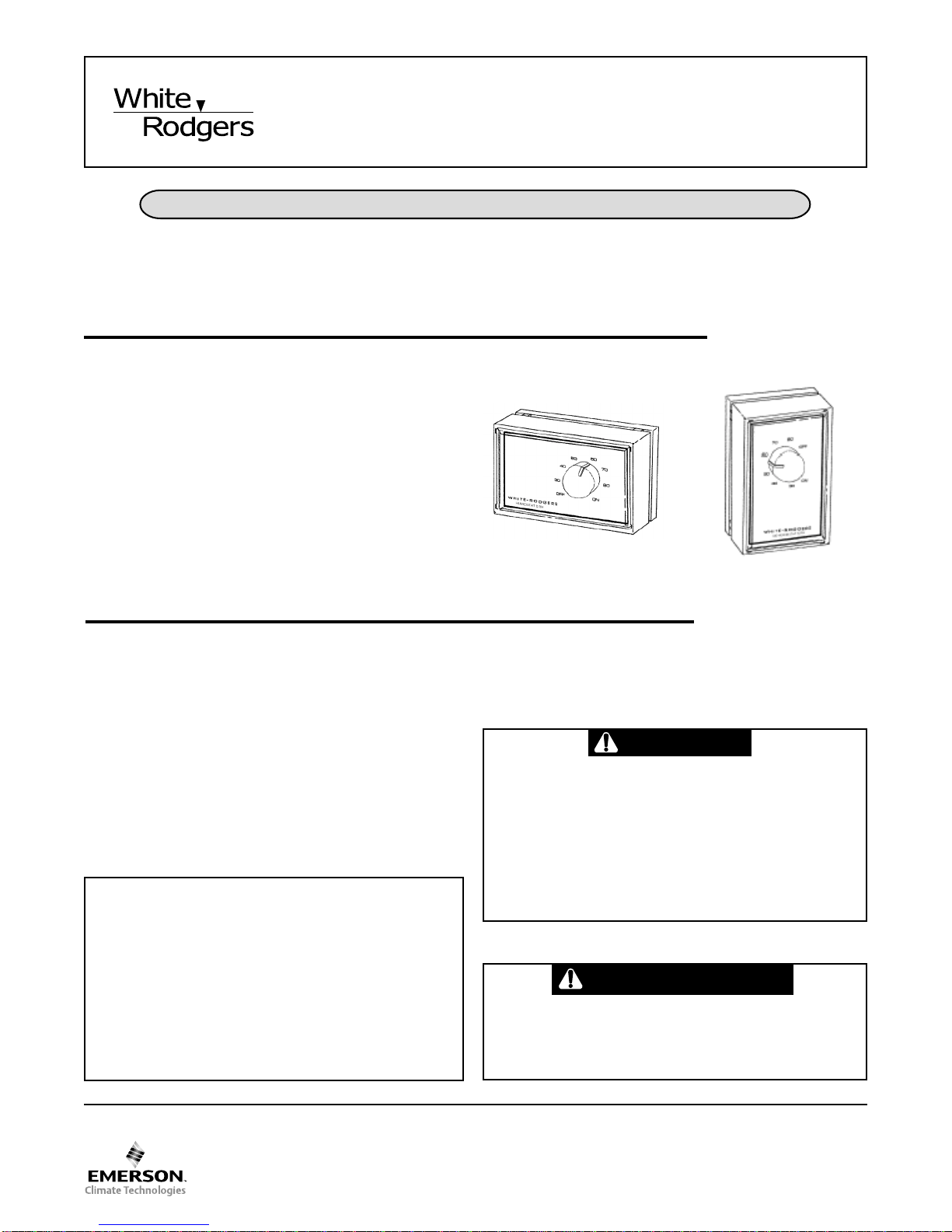

White Rodgers 2274W User manual

CONTENTS
Description .............................................................................. 1
Precautions ............................................................................. 1
Specifications.......................................................................... 2
Installation............................................................................... 2
Select Humidity Control Location
Route Wires to Location
Wiring
Attach Humidity Control to Wall
Operation ................................................................................ 4
Humidistat Control
Dehumidistat Control
FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFOREINSTALLINGOROPERATINGTHISCONTROLCOULDCAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.
DESCRIPTION
Thesewall-mounted,lineorlowvoltagehumiditycontrols
are available as a Humidistat commonly used to control
and operate a furnace humidifier or as a Dehumidistat
commonly used to cycle an air conditioning system to
control humidity in an unoccupied home to prevent mil-
dew build-up associated with high humidity levels.
These humidity controls feature a moisture-sensitive
nylonsensingelementandalsoprovidepositiveON-OFF
settings for manual operation.
Operator: Save these instructions for future use!
Ifindoubtaboutwhetheryourwiringisline,orlowvoltage,
haveitinspectedbyaqualifiedheatingandaircondition-
ingcontractor,electrician,orsomeonefamiliarwithbasic
electricity and wiring.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
PRECAUTIONS
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
Topreventelectricalshockand/orequipmentdam-
age, disconnect electric power to system, at main
fuse or circuit breaker box, until installation is
complete.
Do not short out terminals on primary control to
test.Short orincorrect wiringwill burnouthumid-
itycontrol andcouldcausepersonalinjury and/or
property damage.
2271W 2274W
CAUTION
Do not use on circuits exceeding the rated volt-
age.Highervoltagewilldamagecontrolandcould
cause shock or fire hazard.
WARNING
2271/72/73/74W
Line or Low Voltage
Humidistat / Dehumidistat
INSTALLATION INSTRUCTIONS
PART NO. 37-9600D
Replaces 37-9600C
0528
White-Rodgers is a division
of Emerson Electric Co.
www.white-rodgers.com

2
SPECIFICATIONS
ELECTRICAL DATA
Electrical Rating:
2271W Humidistat 0.5A, @ 120V AC, 60Hz.
2272W
2273W De-Humidistat 1.0A, @ 120V AC, 60 Hz.
2274W
Pilot Duty 30V AC, 60Hz., 60VA.
SELECT THERMOSTAT LOCATION
Proper location insures that the humidity control will
provide a desired humidity level throughout the home.
Observe the following general rules when selecting a
location.
1. Locate humidity control about 5 ft. above the floor.
2. Install humidity control on a partitioning wall, not on
an outside wall.
3. For most residential applications locate humidity
control adjacent to the existing wall thermostat for
easy installation and wiring.
4. Never expose humidity control to direct light from
lamps, sun, fireplaces or any temperature radiating
equipment.
5. Avoid locations close to windows, adjoining outside
walls, or doors that lead outside.
ROUTE WIRES TO LOCATION
All wiring must conform with local and national electri-
cal codes and ordinances.
1.Probe for obstructionsin partition beforedrilling 1/2"
hole in wall at selected location. Take up quarter
round and drill a small guide hole for sighting (see
Fig. 1). From basement, drill 3/4" hole in partition
floor next to guide hole. In basementless houses,
drill 1/2" hole through ceiling and into partition from
above (see Fig. 1).
THERMAL DATA
Setpoint Humdity:
Range: 30 to 80% RH
Diff.: 5% RH
Operating Ambient: 10°to 40°C (50°to 104°F)
INSTALLATION
CAUTION
To prevent electrical shock and/or equipment
damage, disconnect electrical power to system,
at main fuse or circuit breaker box, until installa-
tioniscomplete. Verifypowerisoffwithavoltme-
ter.
APPROXIMATELY
5 FEET
1
⁄
2
" HOLE FOR
THERMOSTAT WIRE
STOUT CORD WITH 6"
CHAIN ATTACHED
BASEBOARD
STRIP MOLDING
1⁄4" GUIDE HOLE
FOR SIGHTING
QUARTER ROUND
REMOVED
3
⁄
4
" HOLE IN FLOOR OF PARTITION
HOOKED WIRE FOR SNAGGING CHAIN

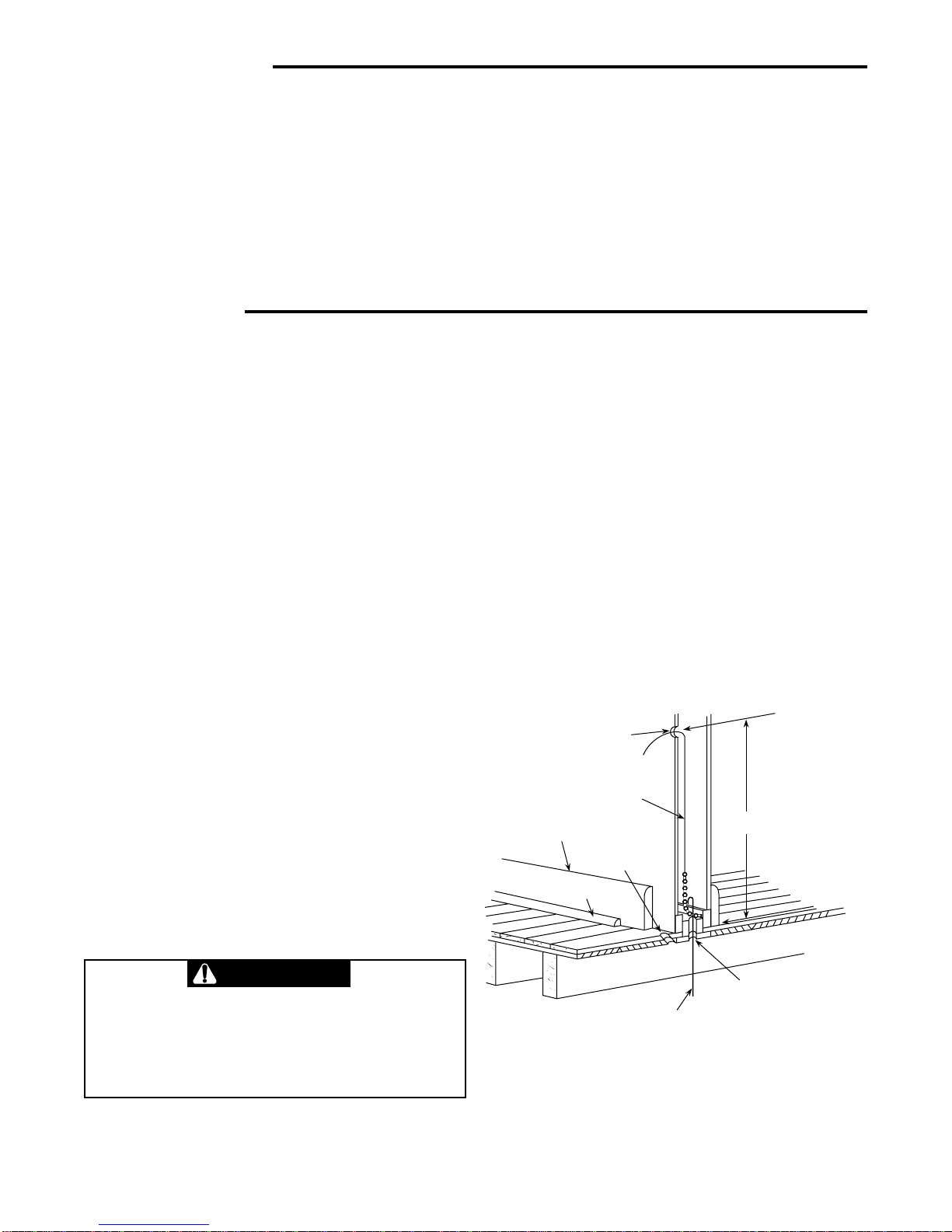

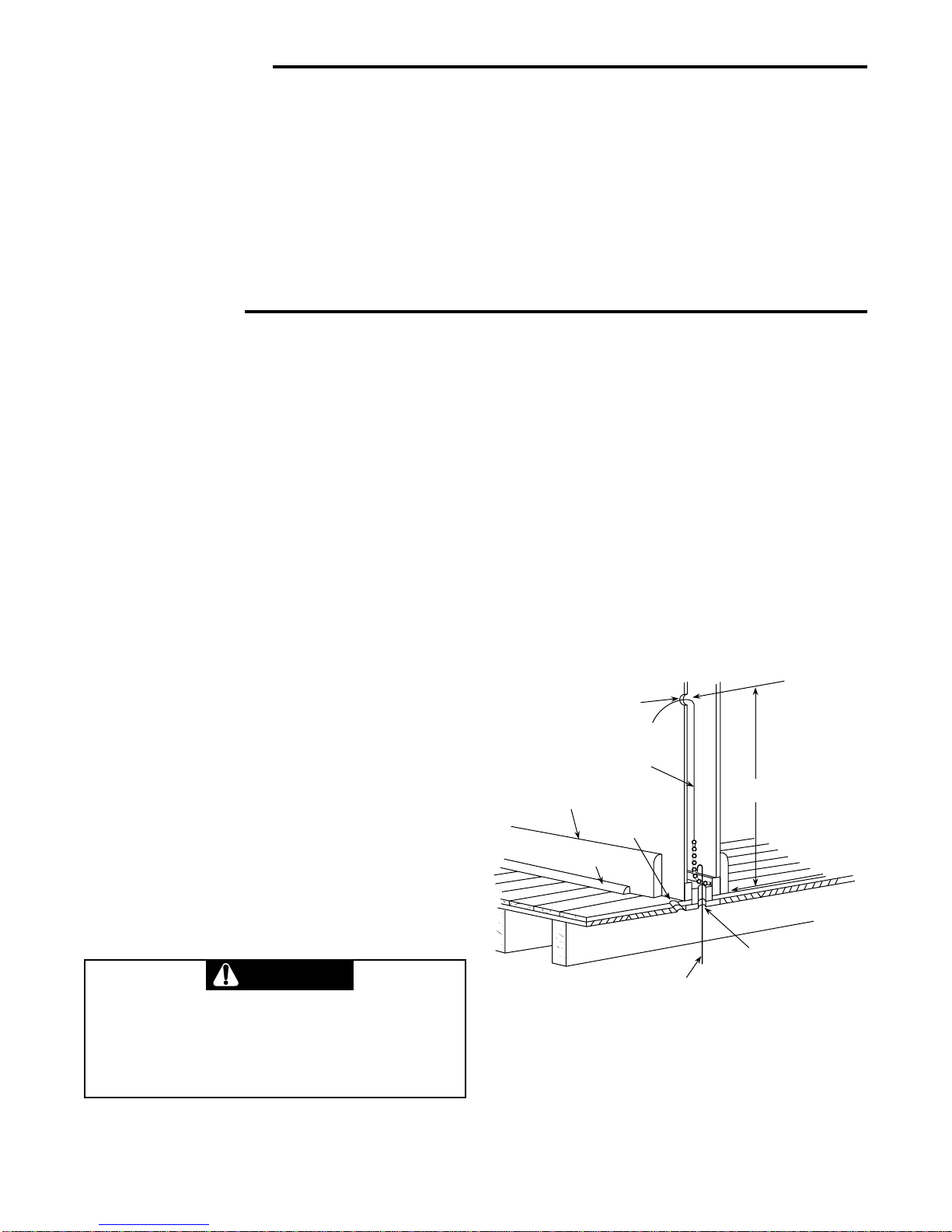

Figure 1. Routing Thermostat Wires
2. Through this hole drop a light chain, or 6" chain
attachedtoastrongcord.Snag cord in basement with
hooked wire. In basementless houses, drop cord
through hole in ceiling and down partitioning; snag
cord at the humidistat location.
3. Attachhumidistatcabletocordandpullcable through
hole in wall so that 6" of cable protrudes.
4. Position a typical electrical re-work box over 1/2" hole
and cut around outline of electrical box. Pull wiring
through knockout and secure electrical box in wall.

3
ATTACHING HUMIDITY CONTROL
TO ELECTRICAL BOX
1. With wallplate still attached to humidity control and
wires through wallplate, connect leads together; one
blacktoLine,otherblacktoLoadandsecurewithwire
nuts. Connect green wire to electrical box ground.
(see Fig. 2)
2. Remove the two screws from the humidity control
coverandseparatethehumiditycontrolfromwallplate
by gripping the wallplate in one hand. Use the other
handtopullgentlyatthetopandbottomofthehumidity
control.
3. Push wire connections into electrical box, place
wallplateover electricalbox (insuringwallplate is right
endupforverticalorhorizontal)lineupmountingholes
andfastenwallplatewithscrewssupplied.(seeFig.3)
4. Holding humidity control, push switch wires into elec-
trical box and snap humidity control onto wallplate.
Re-install the two screws removed in step 2.
5. Turn on power to system.

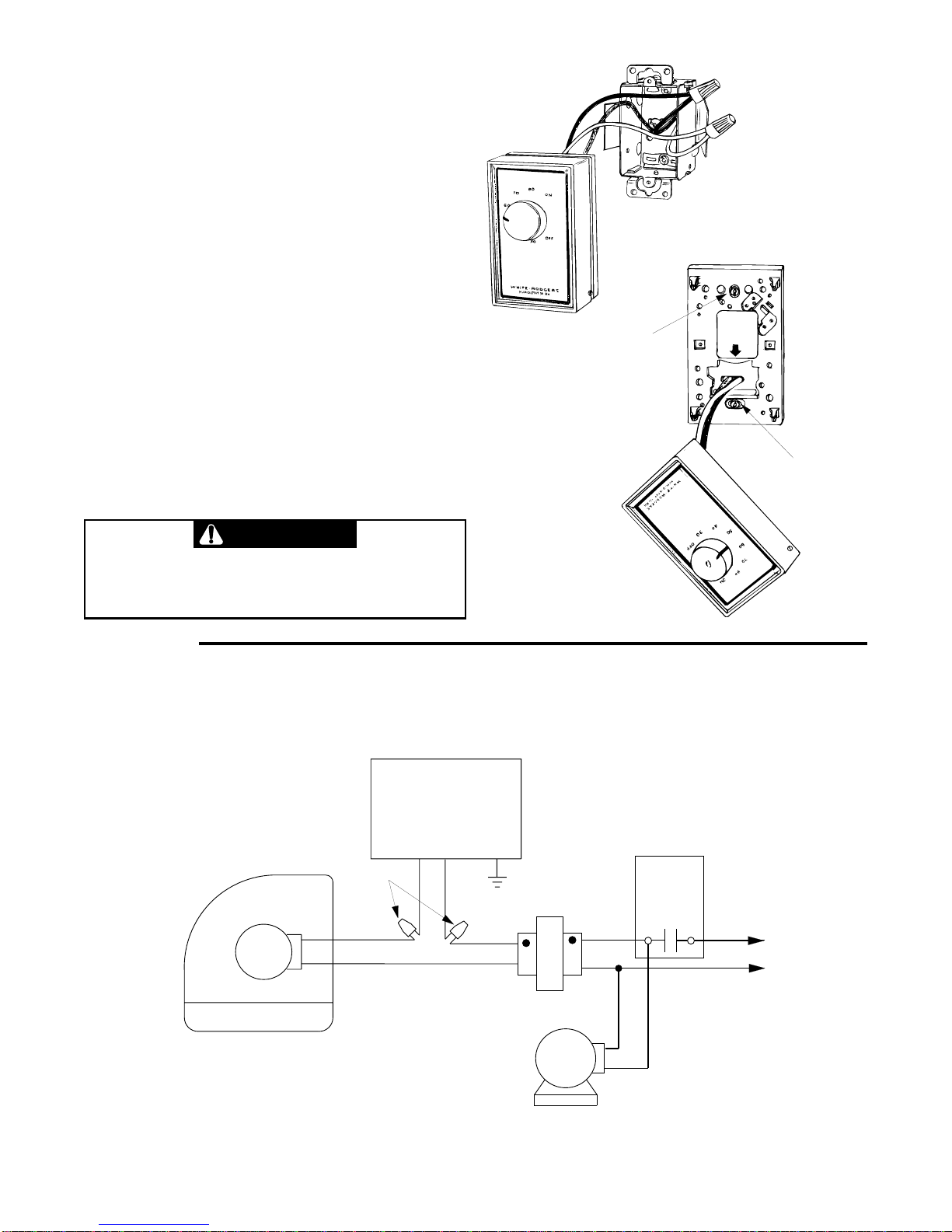

Figure 2.
Connecting Humidity
Switch Wires
CAUTION
Cover screws must be installed to prevent elec-
trical shock hazard.
MOUNTING
SCREWS
WALL
PLATE
Figure 3.
Attaching Wallplate
to Electrical Box. HUMIDITY
CONTROL
MOUNTING
SCREWS
WIRING All wiring must conform with local and national electrical codes and ordinances.
All wiring diagrams are for typical
systems only. Refer to equipment
manufacture's instructions for spe-
cific system wiring information.
FURNACE
BLOWER
MOTOR
24vAC 120vAC
TRANSFORMER
WIRE
NUTS
TYPE 2271/2272 HUMIDISTAT
Figure 4. Typical Furnace Humidifier Humidistat Wiring Diagram
FAN CONTROL
HOT
LINE
NEUTRAL
FURNACE
HUMIDIFIER
HUMIDITY
CONTROL
GREEN WIRE

4
YGWRC RH
HEAT
COOL
HEAT
COOL
RC RH W
Y
G
ON
OFF
OFF
AUTO
THERMOSTAT
SYSTEM
FAN
RELAY
COOLING
RELAY
24vAC 120vAC
TRANSFORMER
JUMPER
WIRE
HEATING
SYSTEM
WIRE
NUTS
TYPE 2273/2274
DEHUMIDISTAT
DEHUMIDISTAT
FIELD-WIRING
TYPE 1F90(W)
AUX.
RELAY
AUXILIARY RELAY
CONTACTS
S.P.S.T N.O.
GREEN WIRE
HUMIDISTAT CONTROL
Normally,thesystemiswiredsothattheFurnacehumidi-
fier can operate only when the furnace blower is operat-
ing,and only if the Humidistat control is calling for humid-
ity. If the furnace blower is also used for the air-
conditioning system, the humidistat should be turned to
full "OFF" during the cooling season.
SETTING & ADJUSTMENT
1. Although a relative humidity environment of 45-50%
may be desirable, setting your humidistat at this point
whentheoutsidetemperatureisbelow-1°C(30°F)can
cause condensation on windows and walls. Contin-
ued condensation for extended periods of time may
resultinstructuraldamage. Usethefollowingchart,as
a guide for maximum dial settings for various outdoor
temperatures. If condensation forms at these sug-
OPERATION
At Outside °C
Temperature °F Above 0° Above +20°
-5
+20
-10
+10
-20
0
Recommended
Setting 25% 30% 35% 40%
THERMOSTAT
SWITCH
FIXED
COOLING
ANTIC. BIMETAL
COOL
HEAT
ADJ. HEATING ANTIC.
THERMOSTAT
CAPTIVE
SCREWS
FAN
SWITCH
FAN
RELAY COOLING
RELAY
24vAC 120vAC
TRANSFORMER

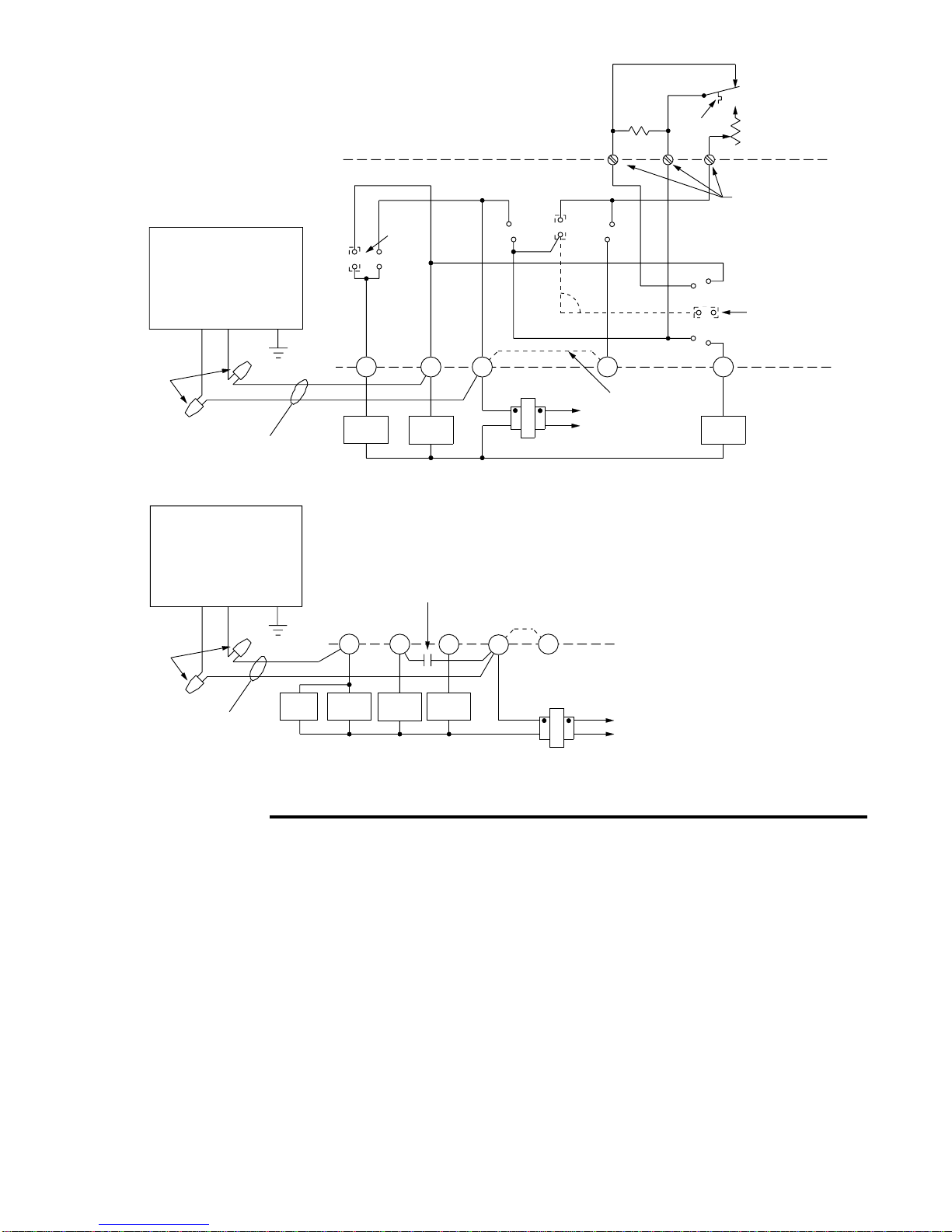

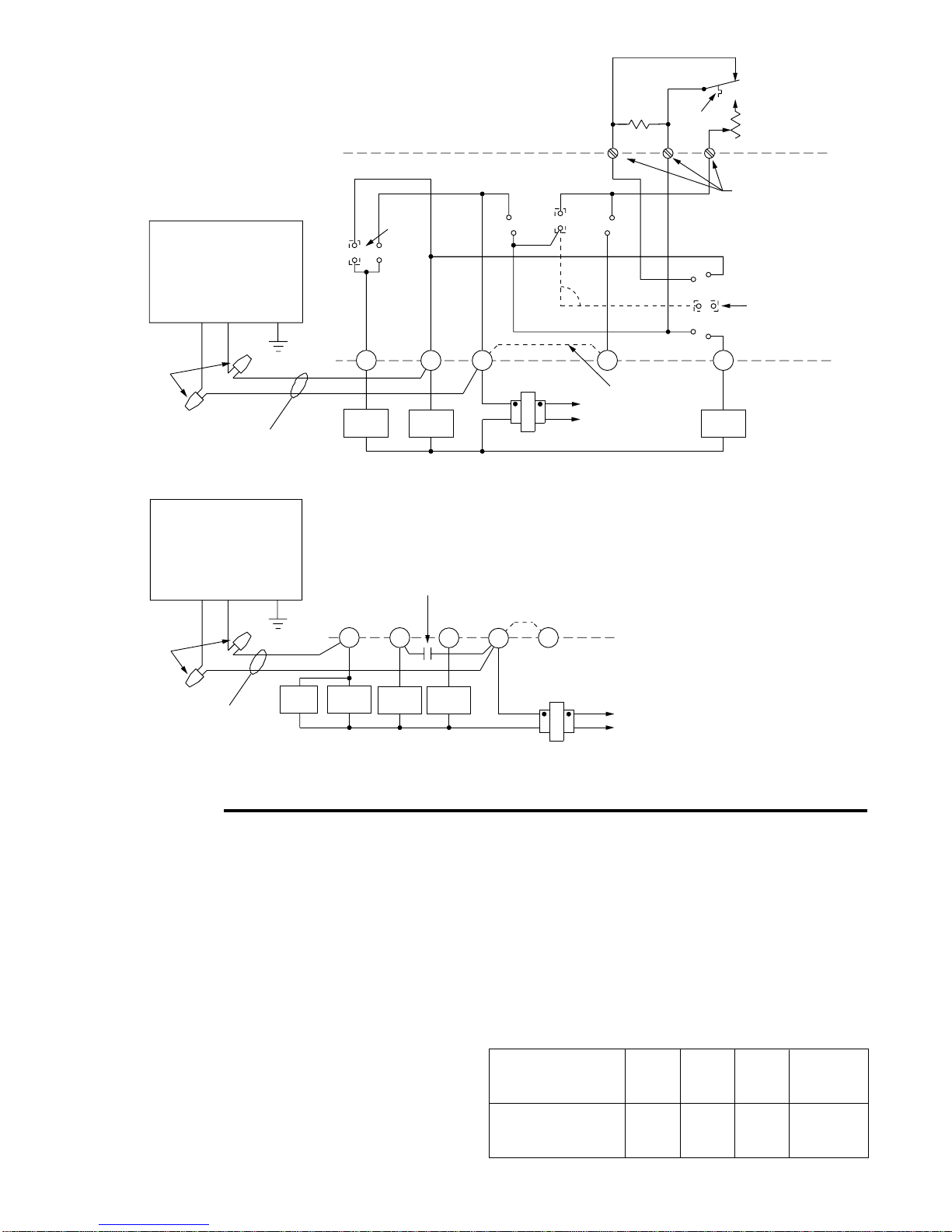

Figure 5. Typical Parallel Wiring Diagram of Dehumidistat with
1E56/1F56(W) Heat/Cool Low Voltage Thermostat
FIELD-
INSTALLED
JUMPER HEATING
SYSTEM
SYSTEM
SWITCH
SUBBASE
SYSTEM
WIRE
NUTS
TYPE 2273/2274
DEHUMIDISTAT
TYPE 1E56/1F56(W) THERMOSTAT
DEHUMIDISTAT
FIELD-WIRING
gested settings, reduce the humidistat setting by
successive 5% increments. After each reduction in
setting allow 6 hours for equilibrium to be reached
before further re-adjustment.
2. An operational check can be made as follows:
a. Turn humidistat knob to "ON" position. Turn the
thermostat fan switch to "ON" the humidifier should
start.
b. Then rotate knob to desired setting.
c. Turn thermostat fan switch back to "AUTO".
Figure 6. Typical Parallel Wiring Diagram of Dehumidistat with 1F90(W) Heat/Cool
Low Voltage Digital Thermostat
NOTE:
AUXILIARY RELAY REQUIRED ON
DIGITALHEAT/COOLTHERMOSTATS
WHICH HAVE TRIAC OUTPUT ON "Y"
TERMINAL.
GREEN WIRE
NOTE:
IF COOLING BLOWER DOES NOT OPERATE, ENERGIZED
THROUGH "G" TERMINAL OF THERMOSTAT SUB-BASE WHEN
DEHUMIDISTATISENERGIZED.REFERTOFIG.6, FORAUXILIARY
RELAY WIRING TO ENERGIZE BLOWER.
LOCATE AUXILIARY
RELAY AT FURNACE

5
CAUTION
DEHUMIDISTAT CONTROL
A dehumidistat wired in parallel may be used to maintain
the relative humidity level during unoccupied times re-
gardless of ambient temperature. By cycling an air
conditioning systemtherelativehumidityismaintained to
help prevent high humidity levels which are associated
with mold and mildew build-up.
Do not use parallel wiring if compressor is not
equiped with low temperature protection. Oper-
ating compressor without low temperature pro-
tectionwill damage compressorandcould cause
personal injury and/or property damage.
SETTING & ADJUSTMENT
1. A relative humidity environment of 50-55% is desir-
able during the summer. To achive this the cooling
thermostat would be set at a higher than occupied
temperature or off. The dehumidistat will cycle the air
conditioning system as required to maintain the rela-
tive humidity setting.
2. An operational check can be made as follows:
a. Turn dehumidistat knob to "ON" position. The
cooling system and blower should start.
b. Then rotate knob to desired setting.
The Emerson logo is a
trademark and a service mark
of Emerson Electric Co.

TABLE DES MATIÈRES
Description ............................................................................... 1
Précautions .............................................................................. 1
Spécifications........................................................................... 2
Installation................................................................................ 2
Choix du l'emplacement de l'humidostat
Acheminement du câblage au site
Installation du câblage
Montage de l'humidostat
Mode d'emploi.......................................................................... 4
Commande d'humidification
Commande de déshumidification
DESCRIPTION
Ces humidostats muraux fonctionnant à basse tension
ouàtensiondusecteursontdisponiblesendeuxconfigu-
rations: pour commander un humidificateur; ou pour
commander un déshumidificateur, un ventilateur
d'échappement ou un système de climatisation qui est
mis en marche occasionnellement dans le but d'assurer
dans une habitation inoccupée le maintien d'un niveau
d'humiditéassezbaspourprévenirlaformationdemildoiu.
Ces humidostats sont dotés d'un détecteur de nylon et
d'un bouton avec positions ON et OFF pour le
fonctionnement manuel.
Si vous n’êtes pas certain de la tension du câblage de
votre système (soit à basse tension ou à la tension du
réseau), faites inspecter celui-ci par un électricien, un
entrepreneur agréé en chauffage et climatisation ou une
personnequiades connaissances debaseenélectricité
et en câblage.
Ne dépassez pas les charges nominales.
Toutlecâblagedoitêtreconformeauxcodesetrèglements
locaux et nationaux qui régissent les installations
électriques.
PRÉCAUTIONS
Cette commande est un instrument de précision qui doit
être manipulé avec soin. Elle peut se détraquer si elle est
manipulée de façon négligente ou si des composantes
sont déformées.
Afindeprévenirleschocsélectriquesetlesdommages
matériels, coupez l’alimentation électrique au panneau
dedistributionélectriqueprincipalpendantl’installation.
Ne court-circuitez pas les bornes de la commande
principalelorsdesessais.Lescourt-circuitetlecâblage
inadéquat endommageront la commande d'humidité et
risquent d’entraîner des blessures et des dommages
matériels.
2271W 2274W
N’installez pas cet appareil sur des circuits qui dépas-
sent la tension spécifée. Une tension trop élevée peut
endommager la commande et poser des risques de
chocs électriques et d’incendie.
2271/72/73/74W
Humidostat à basse tension
ou tension du secteurt
INSTRUCTIONS D'INSTALLATION
PIÈCE NO 37-9600D
Replaces 37-9600C
0528
Utilisateur : conservez ces instructions pour vous y référer au besoin !
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS.
AVERTISSEMENT
ATTENTION
White-Rodgers est une division
d Emerson Electric Co.
www.white-rodgers.com

2
SPÈCIFICATIONS
FICHE ÉLECTRIQUE
Charges électriques :
2271W Humidostat d'humidification :
2272W 0,5 A à120 V c.a., 60Hz.
2273W Humidostat de déshumidification:
2274W 1,0 A à120 V c.a., 60 Hz
Charge de veilleuse : 30V c.a., 60Hz., 60VA.
CHOIX D'UN SITE POUR LE THERMOSTAT
Placéaubonendroit,l'humodistatpourraassurerdans
tout le foyer le taux d'humiditédésiré. Choisissez-en
l'emplacemententenantcomptedesrecommandations
suivantes:
1. Placez la commande environ à5 pi. (1,5 m) au-
dessus du plancher.
2. Installezlacommandesurunecloisonetnonsurun
mur extérieur.
3. Pourlaplupartdesapplicationsrésidentielles,vous
pouvez simplifier l'installation et le câblage de
l'humidostat en le plaçant àcôte du thermostat
d'ambiance.
4. N'exposezpasdirectementlacommandeàlalumière
d'une lampe, aux rayons du soleil, ni àla chaleur
d'un foyer ou d'un radiateur.
5. Évitez d'installer la commande près d'une fenêtre,
d'un mur extérieur ou d'une porte qui mène à
l'extérieur.
ACHEMINEMENT DU CÂBLAGE
Tout le câblage doit être conforme aux codes et
règlementslocauxetnationauxquirégissentlesinstal-
lations électriques.
1. Assurez-vous qu'il n'y a pas d'obstacles dans le
mur, puis percez-y un trou de 1/2" àl'endroit choisi.
Enlevez ensuite le quart de rond et percez dans le
plancher un petit trou de guidage (voir la figure 1).
Au sous-sol, percez dans le plancer de la cloison,
près du trou de guidage, un trou de 3/4". Dans les
bâtiments sans sous-sol, percez un trou de 1/2"
FICHE THERMIQUE
Points de consigne :
Plage d'humidite : 30 à80% H.R.
Différentiel : 5% H.R.
Plage de températures
de fonctionnement : 10°à40°C (50°à104°F)
INSTALLATION
Afin de prévenir les décharges électriques et les
dommages matériels, coupez l'alimentation
électrique au panneau de distribution principal
pendant l'installation. Vérifiez àl'aide d'un
voltmètre que le courant a bel et bien étécoupé.
dans le plafond entre les parois de la cloison (voir la
figure 1).
2. Passez par le trou que vous avez percédans le mur
unechaînette ouune cordesolide avecune chaînette
de 6" attachée au bout. Accrochez la chaînette au
sous-sol àl'aide d'un crochet de fil de fer. Dans les
bâtiments sans sous-sol, passez la chaînette par le
trou percédans le plafond et accrochez-la par le trou
percédans le mur pour l'installation de la commande.
3. Attachez le câblage de l'humidostat àla chaînette et
faites-lepasserparletroudanslemur;laissezpendre
au moins 6" de câblage.
4. Placez une boîte de raccordement électrique typique
de 2"x 3" sur le trou de 1/2" et découpez dans le mur
le contour de la boîte de raccordement. Passez le
câblagedansletrouàl'arrièredeleboîteetfixezcette
dernière au mur.
ENVIRON
5 PIEDS
TROU DE 1⁄2" POUR
LE CÂBLAGE DU THERMOSTAT
CORDE SOLIDE ATTACHÉE
ÀUNE CHAÎNE DE 6"
PLINTHE
TROU DE GUIDAGE
DE 1⁄4"
QUART-DE-ROND
ENLEVÉ
TROU DE 3⁄4" DANS LE PLANCHER
DE LA CLOISON
FIL DE FER REPLIÉPOUR ACCROCHER LA CHAÎNE
Figure 1. Acheminement du câblage au site
ATTENTION

3
MONTAGE DE LA COMMANDE
DANS LA BOÎTE DE RACCORDEMENT
1. Pendant que la commande est encore montée sur le
socle, par lequel passent les fils, exécutez ainsi les
raccordements:un fil noir sur le secteur, l'autre sur la
charge, en prenant soin de les relier àl'aide de
marettes. Raccordez le fil vert sur la prise de terre de
la boîte de raccordement (voir la figure 10).
2. Retirez les deux vis du couvercle de la commande et
séparez la commande de son socle:tenez le socle
d'une main et, de l'autre, tirez doucement le haut et le
bas de la commande.
3. Repoussez les fils raccordés dans la boîte, placez le
soclesurlaboîtederaccordementenprenantsoinque
le socle est orientécorrectement àla verticale ou à
l'horizontale, alignez les trous de montage et fixez le
socle àl'aide des vis fournies (voir la figure 11).
4. Engagez la commande sur le socle en faisant soin de
faire glisser les fils dans la boîte de raccordement.
Réinstallez les deux vis du couvercle que vous avez
retirées àl'étape 2.
5. Rétablissez le courant qui alimente le système.
Figure 2.
Raccordement des
fils de l'humidostat
Les vis du couvercle doivent être installées dans
le but de prévenir les risques de décharge
électrique.
VIS DE
MONTAGE
SOCLE
Figure 3.
Montage du socle
sur la boîte de
raccordement
électrique
HUMIDOSTAT
VIS DE
MONTAGE
CÂBLAGE Tout le câblage doit être conforme aux codes et règlements locaux et nationaux
qui régissent les installations électriques.Les schémas de câblage ci-dessous
ne font qu'illustrer des systèmes
typiques. Veuillez consulter les in-
structions de câblage exactes du
fabricant de l'équipement.
MOTEUR DU
VENT. DE
CHAUFF
24V c.a. 120V c.a.
TRANSFORMATEUR
MARETTES
COMMANDE DE HUMIDIFICATION
2271/2272
Figure 4. Schéma de câblage typique de l'humidostat pour un
humidificateur d'appareil de chauffage
COMMANDE DE
VENTILATEUR
SOUS TENSION
LIGNE
NEUTRE
HUMIDIFICATEUR
D'APPAREIL DE
CHAUFFAGE
HUMIDOSTAT
FIL VERT
ATTENTION

4
YGWRC RH
HEAT
COOL
HEAT
COOL
RC RH W
Y
G
ON
OFF
OFF
AUTO
THERMOSTAT
SYSTÈME
RELAIS
DU VENT,
RELAIS
DE CLIM.
24V C.A. 120V C.A.
TRANSFORMATEUR
CAVALIER
SYSTÈME
DE CHAUF
MARETTES
COMMANDE DE
DÉSHUMIDIFICATION 2273/2274
CÂBLAGE SUR PLACE
DE LA COMMANDE DE
DÉSHUMIDIFICATION
TYPE 1F90(W)
RELAIS
AUX.
CONTACTS UNIPOLAIRES
UNIDIRECTIONNELS (SPST)
NORMALEMENT OUVERTS (NO)
DU RELAIS AUXILIAIRE
FIL VERT
COMMANDE D'HUMIDIFICATION
Lesystèmeesthabituellementcâblédefaçonàmettreen
marche l'humidificateur d'appareil de chauffage
uniquement lorsque le ventilateur de l'appareil de
chauffage est en marche et seulement si l'humidostat
déclenche un appel d'humidification. Lors de la période
declimatisation,sileventilateurdel'appareildechauffage
sert aussi pour le système de climatisation, placez le
boutondel'humidostatàOFF etmettezl'humidificateurà
l'arrêt.
RÉGLAGE
1. Bien qu'une humiditérelative ambiante de 45 à50%
soit désirable, régler l'humidostat àun tel point de
consigne lorsque la température àl'extérieur est
inférieureà-1°C(30°F)risqued'entraînerlaformation
de condensation sur les fenêtres et les murs. La
présencedecondensationpendantunelonguepériode
MODE D'EMPLOI
COMMUTATEUR
DU THERMOSTAT
ANTIC.
CLIM.
FIXE BILAME
CLIMATISATION
CHAUFFAGE
ANTIC. CHAUF. RÉGL..
THERMOSTAT
VIS
PRISONNIÈRES
COMM.
DU
VENT.
RELAIS
DE VENT. RELAIS
DE CLIM.
24V C.A. 120V C.A.
TRANSFORMATEUR
Figure 5. Schéma typique de câblage de la commande de
déshumidification en parallèle avec un thermostat de chauffage et
de climatisation àbasse tension 1E56/1F56(W)
CAVALIER
INSTALLÉ
SUR PLACE
SYSTÈME
DE CHAUF
COMMUTATEUR
SYSTÈME
SOCLE
SYSTÈME
MARETTES
COMMANDE DE
DÉSHUMIDIFICATION 2273/2274
THERMOSTAT 1E56/1F56(W)
CÂBLAGE SUR PLACE
DE LA COMMANDE DE
DÉSHUMIDIFICATION
peut causer des dommages àla charpente. Se re-
porteraudiagrammeci-contrecommeguideduréglage
d'humiditémaximum en fonction de la température à
l'extérieur.S'ilyacondensationauxpointsdeconsigne
suggérés, alors baisser le réglage par tranches
successives de 5%. Après chaque baisse, attendre 6
heures qu'un équilibre s'établisse avant de changer à
nouveau le réglage.
2. La vérification du fonctionnement peut être exécutée
de la manière suivante:
a. Régler le bouton de l'humidostat àla position de
MARCHE(ON).Réglerlecommutateurduventilateur
du thermostat àla position de MARCHE (ON).
L'humidificateur devrait se mettre en marche.
b. Replacer le bouton au point de consigne désiré.
c. Remettrelecommutateurduventilateurduthermo-
stat àla position AUTO.
Figure 6. Schéma typique de câblage du déshumidostat en parallèle avec un
thermostat de chauffage et de climatisation numérique àbasse tension 1F90(W)
NOTE:
UN RELAIS AUXILIAIRE EST
OBLIGATOIREAVECLESTHERMO-
STATS DE CHAUFFAGE ET DE
CLIMATISATION NUMÉRIQUES
DOTÉS D'UNE SORTIE ÀTRIAC
SUR LA BORNE Y.
FIL VERT
NOTE:
SILEVENTILATEURDECLIMATISATIONNEFONCTIONNEPAS,LE
METTRE SOUS TENSION PAR LA BORNE G DU SOCLE LORSQUE
LA COMMANDE DE DÉSHUMIDIFICATION EST MISE SOUS TEN-
SION. SE REPORTER ÀLA FIG.6, QUI DÉCRIT LE CÂBLAGE DU
RELAISAUXILIAIRESERVANTÀMETTRELEVENTILATEURSOUS
TENSION.
PLACER LE RELAIS AUXILIAIRE
AVEC L'APPAREIL DE CHAUFFAGE

5
COMMANDE DE DÉSHUMIDIFICATION
Unecommandede déshumidificationcâbléeenparallèle
peutservir àmaintenirle tauxd'himiditérelative constant
pendant les périodes d'inoccupation peu importe la
température ambiante. En faisant appel àun système de
climatisation, cette méthode maintient l'humiditérelative
constante tout en évitant les niveaux d'humiditéélevés
que l'on associe avec la formation de moisissure et de
mildiou.
Ne câblez pas la commande en parallèle si le
compresseur n'est pas dotéd'un dispositif de
protection àbasse température. S'il était utilisé
sans un tel dispositif, le compresseur pourrait
être endommagéet pourrait entraîner
desblessures et des dégâts matériels.
RÉGLAGE
1. Untaux d'humiditérelative de 50 à55% est désirable
pendantl'été.Pourobtenircetaux,réglerlethermostat
de climatisation àun point de consigne supérieur àla
température d'occupation ou l'arrêter. La commande
de déshumidification commandera au besoin la mise
en marche du système de climatisation de manière à
maintenir le taux d'humiditéambiante choisi.
2. La vérification du fonctionnement peut être exécutée
de la manière suivante:
a. Régler le bouton de la commande de
déshumidification àla position de MARCHE (ON). Le
système de climatisation et le ventilateur devraient se
mettre en marche.
b. Replacer le bouton au point de consigne désiré.
ATTENTION
Température °C
àl'exterérieur °FSupérieure 0° Supérieure
+20°
-5
+20
-10
+10
-20
0
Réglage
suggéré25 % 30 % 35 % 40 %
Le logo Emerson est une marque
de commerce et de service
d’Emerson Electric Co.
