White Rodgers 120 Operating instructions

TYPE 120
To prevent electrical shock
and/orequipmentdamage,dis-
connectelectricpowertosys-
tem at main fuse or circuit
breaker box until installation
is complete.
WARNING
!
Fig. 1
Single Pole Normally Open (Isolated Coil)
Interrupteur Unipolaire De Travail (Bobine Isolée)
Unipolar Normalmente Abierto (Bobina Separada)
A
B
B
CC
WHITE-RODGERS
EMERSON ELECTRIC CO.
9797 REAVIS ROAD
ST. LOUIS, MISSOURI 63123-5398
www.white-rodgers.com
PART NO./No. DE PIÈCE/No. DE PARTE 37-6347A
0152
Pour éviter les risques
d’électrocutionet/oudedégâts
de l’équipement, il faut
débrancher l’alimentation
électrique du système au fus-
ible ou au coupe-circuit prin-
cipal jusqu’à la fin de
l’intervention.
Paraevitarelchoqueeléctrico
y/o el daño en el equipo,
desconectelaenergíaeléctrica
que va al sistema en el fusible
principal o en la caja de
interruptoresdecircuito,hasta
que se haya completado la
instalación.
WARNING
!WARNING
!
AWiring Diagram (Terminal Identification)
BCoil
CN.O. Contacts
D.C. POWER CONTACTOR
SERVICE INSTRUCTIONS CONTACTEUR C.C. INSTRUCTIONS D'ENTRETIEN
CONTACTOR CON ENERGÍA DE
CORRIENTE CONTINUA
INSTRUCCIONES DE SERVICIO
ADiagramaDeCableado(IdentificaciónDe
Terminales)
BBobina
CContactos Normalmente Abiertos
ASchéma De Câblage (Identification Des
Bornes)
BBobine
CContacts De Travail
SPECIFICATIONS:
Insulated Coil Terminals
Preferred Mounting Position–Coil
Terminals Up
CARACTÉRISTIQUES:
Bornes Isolées De Bobine
Position De Montage Privilégiée -
Bornes De Bobine Excitées
ESPECIFICACIONES:
Terminales De La Bobina Aislados
Posición De Montaje Preferida -
Terminales De La Bobina Arriba
Voltage
(VDC Max.)
Contact
Contact
Contacto
Duty Cycle / Cycle de service / Ciclos de Servicio
120-105711
120-105851
120-106131
120-106132
120-107112
12
12
12
12
14
12
12
12
12
14
Continuous / Continu / Continuo
Continuous / Continu / Continuo
Intermittent / Intermittent / Intermitente
Intermittent / Intermittent / Intermitente
Continuous / Continu / Continuo
Coil
Bobine
Bobina
Tension
(Vc.c. maxi.) Voltage (VDC max.)

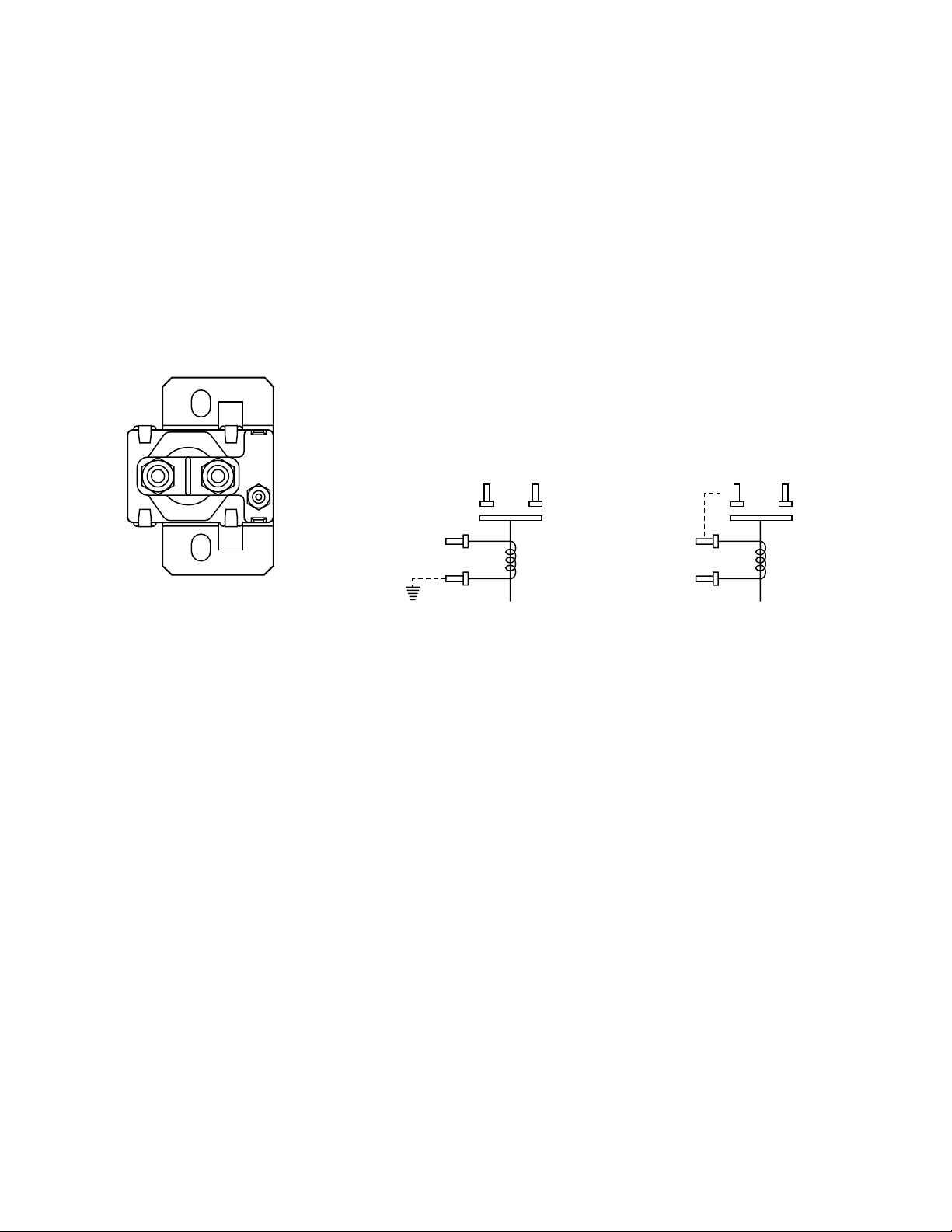

Fig. 2
Three Terminal Contactor
Contacteur À Trois Bornes
Contactor De Tres Terminales
Whenusedtoreplacecontactorshav-
ing only one coil terminal (per fig. 2),
reconnect either terminal per fig. 3 or
4asindicated bydottedline,depend-
ing on original circuit.
En cas d'utilisation pour remplacer
descontacteursàuneseulebornede
bobine comme sur la fig. 2 -
reconnecterl'uneoul'autredesbornes
comme sur la fig. 3 ou 4 - comme
indiqué par la ligne en pointillés -
suivant le circuit d'origine.
Cuando se usa para reemplazar
contactoresque tienensolo untermi-
nal de bobina segun la fig. 2 - vuelva
a conectar cualquier terminal de
bobinasegunlafig.3o4-talcomose
indica con la línea de puntos -
dependiendo del circuito original.
Fig. 3
Grounded Coil
Bobine Mise À La Terre
Bobina Conectada A Tierra
Fig. 4
Coil Common to Line (or Battery)
Liaison Ligne Commune De
Bobine / Secteur (Ou Batterie)
Bobina Común Para La Línea (O
Batería)
Connect one coil terminal to line (or battery)
N. O. power terminal per dotted line.
Raccorder une borne de bobine au secteur
(ou à la batterie) borne alimentation Norm.
Ouv.commeindiquéparlaligneenpointillés.
Conecte un terminal de la bobina al terminal
de energía normalmente abierto de la línea
(o batería), segun la línea de puntos.
Ground one coil terminal per dotted line.
Mettre une borne de bobine à la terre
comme indiqué par la ligne en pointillés.
Conecte a tierra un terminal de la bobina
segun la línea de puntos.
APPLICATION NOTES
♦Contactors applied in battery
charging circuits should be pro-
tectedfromhigherthanratedvolt-
ageduring charging. Theservice
lifemaybeaffectedbythiscondi-
tion and the contactor may not
operate the circuit as intended.
♦Circuits should be designed to
providesafeoperationshouldthe
contactorfailineithertheopenor
closed position.
♦Abackupwrenchmustbeusedto
hold the bottom nut stationary
during installation.
REMARQUES
♦Un contacteurs utilisé dans un
circuit de recharge de piles doit
être protégé contre toute
tension supérieure à la valeur
nominale pendant la recharge.
Toute surtension risque de
nuire à sa longévité et à son
bon fonctionnement dans le
circuit.
♦Concevoir les circuits pour
qu’ils fonctionnent en toute
sécurité si le solénoïde fait
défaut, que ce soit en position
ouverte ou fermée.
♦Pendant l’installation, utiliser
une clé pour empêcher l’écrou
inférieur de tourner.
NOTAS DE APLICACION
♦Los contactores que son
aplicados en circuitos cargados
por medio de baterías deben
ser protegidos del alto voltage
durante su carga. El tiempo de
servicio puede ser afectado por
esta condicion y el solenoide
podría o no operar el circuito
deseado.
♦Los circuitos deben ser
diseñados para proveer
seguridad durante su
operación, si el solenoide
fallara al estar abierto cerrado.
♦Se deberá usar una llave como
soporte para mantener la tuerca
de la parte inferior fija durante
la instalación.
