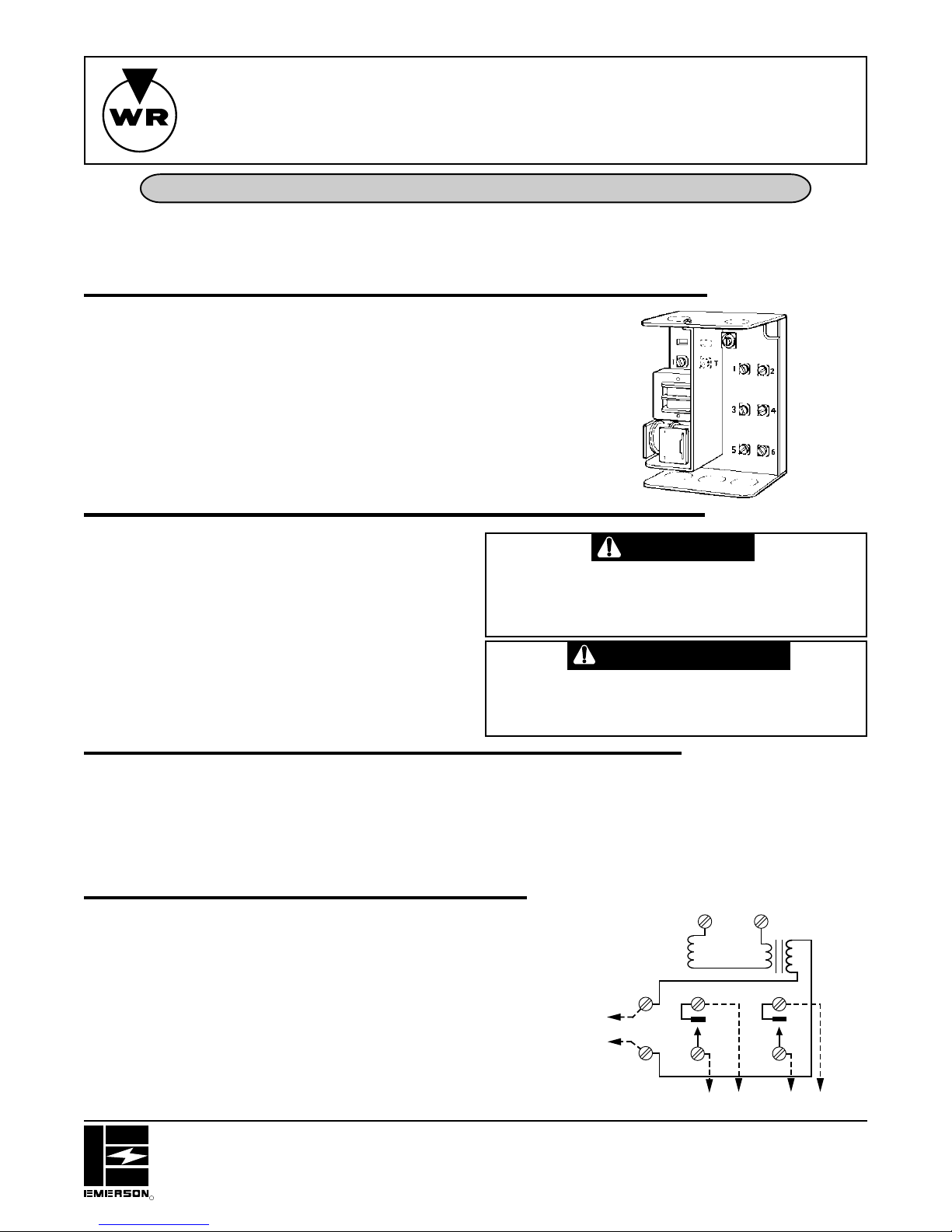

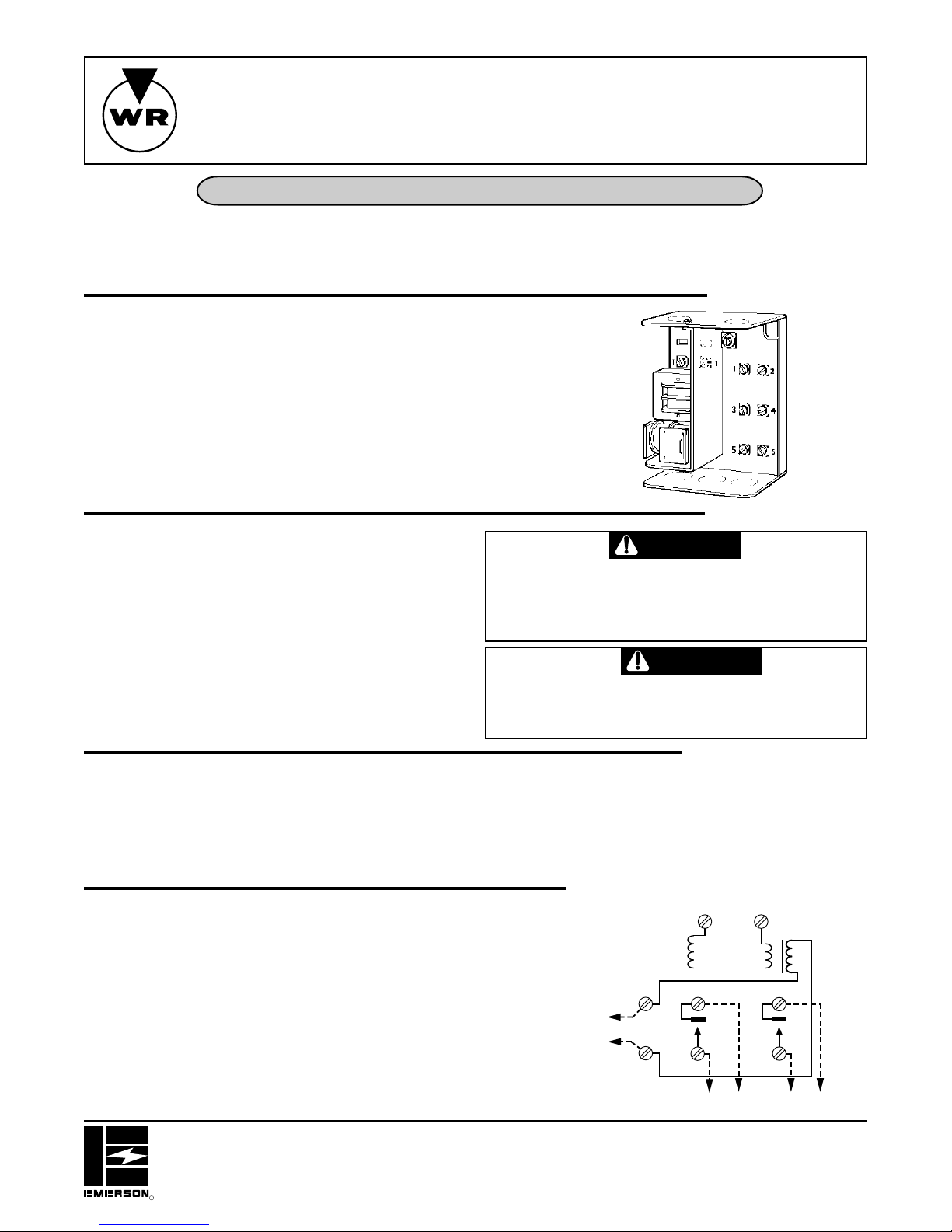

TYPE 829A-845
RELAY
For Use With Low Voltage Thermostats
INSTALLATION INSTRUCTIONS
Operator: Save these instructions for future use!
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], FAX [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]
R
DESCRIPTION
FAILURETOREADANDFOLLOWALLINSTRUCTIONSCAREFULLYBEFORE
INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL
INJURY AND/OR PROPERTY DAMAGE.
Type 829A-845 Relay has double-pole, single-throw
switching action.
This relay is especially suitable for use on hot water
heating installations having forced circulation. It permits
the use of a sensitive low voltage room thermostat to
control the operation of both burner and circulator.
It is equally well suited for use on zoned hot water
installationswhereacirculatorandlowvoltagethermostat
are used for each zone.
ELECTRICAL DATA
SwitchAction:Double-Pole,Single-Throw,normallyopen
Input Voltage: Terminals (1 & 2) 120V.A.C., 60Hz
Room Thermostat:
Set adjustable heat anticipator at 0.3 Amps. For fixed
anticipationthermostats,use0.25to0.35Amp.heater.
Rating: Terminals (3 & 4 and 5 & 6)
Total load must not exceed 2000 VA.
Motor: 120V.A.C. 10F.L.A. 60L.R.A.
240V.A.C. 6F.L.A. 36L.R.A.
Pilot Duty:50VA @ 24 Volts
SPECIFICATIONS
To prevent electrical shock and/or equipment
damage,disconnectelectricpowertosystem,at
mainfuseorcircuitbreakerbox,untilinstallation
is complete.
If in doubt about whether your wiring is millivolt, line, or
low voltage, have it inspected by a qualified heating and
airconditioningcontractor,electrician,orsomeonefamil-
iar with basic electricity and wiring.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
PRECAUTIONS
CAUTION
Do not use on circuits exceeding specified
voltages. Higher voltages will damage control
and could cause shock or fire hazard.
WARNING
PRINCIPLE OF OPERATION
The 829A-845 relay is provided with a self-contained
transformer with a low voltage secondary output for
energizing the relay coil.
Line voltage lines should be connected to the terminals
marked “1 & 2” for power to reach the transformer.
Closingthethermostatcircuitenergizestherelaycoilwhich
inturnclosesthecircuitsbetweenterminals3and4andalso
between 5 and 6.
Opening the thermostat circuit de-energizes the relay coil,
breaking the circuits between terminals 3 and 4 and also
between 5 and 6.

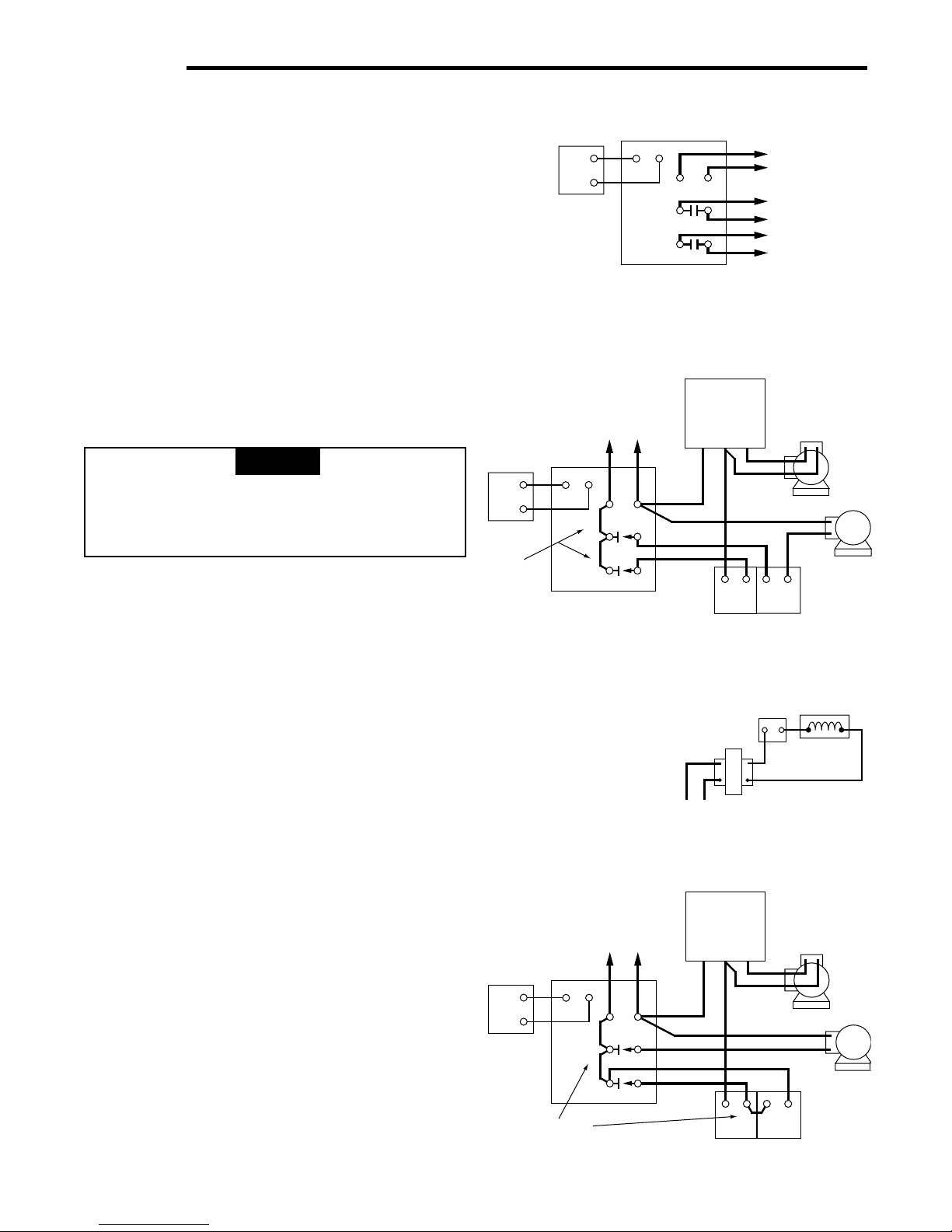

DOTTED LINES
INDICATE FIELD
WIRING
Fig. 1
RELAY
COIL
N
LINE
HOT
TO LINE AND LOAD
OR PILOT DUTY TO LINE AND LOAD
OR PILOT DUTY

2
X
X
X X
T
1
4
2
3
T
56
WIRING
All wiring should be done in accordance with local and national electrical codes and ordinances.
Whenusingthisrelaytocontrolbothlineandlowvoltage
loads,wires mustbe formedso thatlow voltagewires do
not touch line voltage terminals and line voltage wires
must not touch low voltage terminals. Low voltage wires
(except to “Therm” terminals) must be N.E.C. Class 1
insulated type only.
Ifthemanufactureroftheboilerortheburnerhassupplied
wiring diagrams, then follow such recommendations. If
none are supplied, the diagrams shown on the next two
pagesshowrepresentativecircuits.Type829A-845isfor
120v input only, but the contacts can be used to switch
240v loads. TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
IGNITION
TRANS.
CIRCULATOR
MOTOR
CIRCULATOR
CONTROL
HIGH
LIMIT
HOT
LINE
N
TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
IGNITION
TRANS.
BURNER
MOTOR
CIRCULATOR
MOTOR
HOT
LINE
N
DIAGRAM FOR BOILER WITH DOMESTIC COIL WITH STORAGE TANK
The low limit control maintains domestic hot water at
desired temperature year-round.
When the thermostat calls for heat, both the burner and
circulator start. If excessive boiler temperature causes
high limit to open, the circulator continues to run, but the
burner shuts down until the high limit recloses.
When the thermostat is satisfied, both the burner and
circulator stop.
Fig. 3a & 4a Diagram for
Gas-Fired System
T
1
4
2
3
T
56
Fig. 2
BURNER
MOTOR
THERMOSTAT
FIELD
INSTALLED
JUMPERS
Fig. 3
TRANS.
HIGH LIMIT
24 VAC
GAS VALVE
LOW
LIMIT
HIGH
LIMIT
Fig. 4
THERMOSTAT
HOT
LINE
N
TO LOAD
TO POWER
TO LOAD
TO POWER
LOW VOLTAGE
2-WIRE
THERMOSTAT
FIELD INSTALLED
JUMPERS
X X
T
1
4
2
3
T
56
DIAGRAM FOR BOILER WITHOUT DOMESTIC COIL
This circuit can be functionally duplicated by
usingaType809ARelay(SPST)insteadofaType
829A Relay (DPST). Refer to sheet included with
Type 809A Relay for wiring diagram.
NOTE
Whenthethermostatcallsforheat,theburnerstarts.The
circulatoralsostartsifboilertemperatureisabovesetting
of circulator control.
Ifexcessiveboilertemperaturecauseshighlimittoopen,
the circulator continues to run but the burner shuts down
until the high limit recloses.
Whenlowboilertemperaturecausescirculatorcontrolto
open,theburnerstaysonbutthecirculatorstopsuntilthe
circulator control recloses. When thermostat is satisfied,
both burner and circulator stop.

3
WIRING CONT.
DIAGRAM FOR BOILER WITH TANKLESS DOMESTIC COIL
X X
T1
4
2
3
T
56
X
X
TRANS.
HIGH LIMIT
24 VAC
GAS VALVE Fig. 5a & 6a Diagram for
Gas-Fired System
THERMOSTAT
TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
HOT
LINE
N
TYPE 11B05
CIRCULATOR
CONTROL
BURNER
MOTOR
CIRCULATOR
MOTOR
IGNITION
TRANS.
HIGH
LIMIT LOW
LIMIT
TYPE
11B30
THERMOSTAT
TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
FIELD
INSTALLED
JUMPERS
BURNER
MOTOR
CIRCULATOR
MOTOR
HOT
LINE
N
IGNITION
TRANS.
CIRCULATOR
CONTROL
HIGH
CONTROL LOW
LIMIT
Fig. 5 Diagram for System using High Limit-Low Limit
control and Circulator control. Fig. 6 Diagram for System using High Limit control and
Low Limit-Circulator control.
The low limit control maintains domestic hot water at
desired temperature year-round.
Whenthethermostatcallsforheat,theburnerstarts.The
circulatoralsostartsifboilertemperatureisabovesetting
of circulator control.
Ifexcessiveboilertemperaturecauseshighlimittoopen,
the circulator continues to run but the burner shuts down
until the high limit recloses.
Whenlowboilertemperaturecausesthecirculatorcontrol
to open, burner stays on but the circulator stops until the
circulator control recloses. When thermostat is satisfied,
the circulator stops. The burner also shuts down if boiler
temperature is above setting of low limit control.
T1
4
2
3
T
56
ZC
ZR
B1
B2
C1
C2
1
2
T
T
THERMOSTAT
ZONE 2
THERMOSTAT
ZONE 1
TO CIRCULATOR
ZONE 1
HOT
LINE
N
TO BURNER
TO ADDITIONAL 829A-845 RELAYS
FOR OTHER ZONES
*CIRCULATOR
ZONE 2
JUMPER
*Terminal No. 4 or No. 6 may go to zone 2,
The other terminal then goes to ZR.
DIAGRAM FOR MULTIZONE HYDRONIC HEATING SYSTEM
Fig. 7
FIELD
INSTALLED
JUMPERS
X X
T1
4
2
3
T
56

WHITE-RODGERS
TT
1
2
3
4
5
6
