Wiesner Hager ayo User manual

wiesner hager
Bedienungsanleitung
Operating instructions
Mode d’emploi
Gebruiksaanwijzing
Návod na použití
EN
FR
NL
CZ
DE
ayo

2
Herzlichen Glückwunsch!
Mit ayo besitzen Sie einen Drehstuhl, der nicht nur gut aussieht. ayo bietet Ih-
nen vor allem eines: die besten ergonomischen Eigenschaften für dynamisches,
gesundes Sitzen. Und einen „Klimakomfort“, der sich gerade bei langem Sitzen
angenehm bemerkbar macht. Last but not least: Sie können ayo punktgenau
an Ihre persönlichen Bedürfnisse anpassen. Lesen die diese Bedienungsanleitung
sorgfältig durch. Denn richtiges Sitzen beginnt mit der richtigen Einstellung Ihres
Stuhls. Also: viel Freude am gesunden Sitzen auf ayo!
DE

3
Congratulations!
With ayo you have purchased a swivelling chair that does not only look good.
Above all, ayo offers you one thing: the best ergonomic qualities for healthy,
dynamic sitting; additionally, a ‘climate comfort’ that becomes especially valuable
when you have to stay seated for longer periods of time. And last but not least:
ayo can be adjusted exactly to your personal needs. Please read the manual care-
fully. Correct sitting starts with the correct adjustment of your chair. We wish you
the best sitting pleasure in your ayo swivelling chair!
Félicitation!
Avec ayo vous ne possédez pas qu’un siège esthétique mais également
un siège avec les meilleurs critères ergonomiques pour une position assise
dynamique. En plus ayo vous offre un «climat de confort» agréable ce qui est
très appréciable pour une utilisation de longue durée. Last but not least: Vous
pouvez parfaitement adapter ayo à vos besoins personnels. Nous vous deman-
dons de lire attentivement le mode d’emploi, car une position assise correcte
commence par un réglage parfait du siège. Nous vous souhaitons beaucoup de
plaisir en utilisant votre siège tournant ayo!
Hartelijk gefeliciteerd!
De ayo is een bureaustoel die er niet alleen goed uitziet, maar u vooral dit biedt:
de beste ergonomische eigenschappen voor dynamisch en gezond zitten. En een
„klimaatcomfort“ dat zich vooral bij lang zitten op aangename wijze doet gelden.
Last but not least: u kunt ayo nauwkeurig aan uw persoonlijke behoeften
aanpassen. Lees deze gebruiksaanwijzing zorgvuldig door. Want goed zitten
begint immers met de juiste instelling van uw stoel. Dus: veel plezier met
gezond zitten op ayo!
Srdečně gratulujeme!
V židli ayo vlastníte otáčecí židli, která nejenom dobře vypadá, ale nabízí i ty
nejlepší ergonomické vlastnosti pro dynamické a zdravé sezení. A k tomu ještě
„klimatický komfort“, který obzvláště oceníte při dlouhém sezení. Last but not
lest (v neposlední řadě): židli ayo můžete naprosto přesně přizpůsobit Vašim
osobním potřebám. Pečlivě si přečtěte tento návod na použití. Neboť správné
sezení začíná u správného nastavení Vaší židle. Tedy: hodně radosti při zdravém
sezení na židli ayo!
EN
FR
NL
CZ

4
Stufenlose Sitzhöhenverstellung mit Gasfeder
Hebel rechts unter dem Sitz nach oben ziehen. Zum Höherstellen Sitz entlasten,
zum Tieferstellen Sitz belasten.
Achtung! Austausch und Arbeiten an der Gasfeder nur durch Fachpersonal!
DE

5
Infinite seat-height adjustment through gas spring
Pull the lever on the right side under the seat upwards. For higher positions,
relieve weight; for lower positions, increase weight.
Attention! The gas spring is to be repaired or exchanged only through
specialized staff!
Réglage continu de la hauteur d’assise
avec vérin oléopneumatique
Lever la manette sur le côté droit sous l’assise. Pour monter l’assise, réduire la
pression; pour descendre l’assise, augmenter la pression sur l’assise.
Attention! L’échange ou la réparation du vérin oléopneumatique est réservé
aux professionnels!
Traploze zithoogteverstelling met gasveer
Trek de hendel rechts onder de zitting omhoog. Kom iets omhoog van de zitting
als u deze hoger wilt zetten. Oefen druk uit om de zitting lager te zetten.
Let op! Vervanging van en werkzaamheden aan de gasveer mogen uitsluitend
worden uitgevoerd door gekwaliceerd personeel!
Plynulé nastavení výšky pomocí plynového pístu
Zatáhněte za páku vpravo dole pod sedákem. Pro zvýšení je nutno sedák
odlehčit, pro snížení zatížit.
Pozor! Výměnu a manipulaci s plynovým pístem smí provádět pouze odborný
personál!!
EN
FR
NL
CZ

6

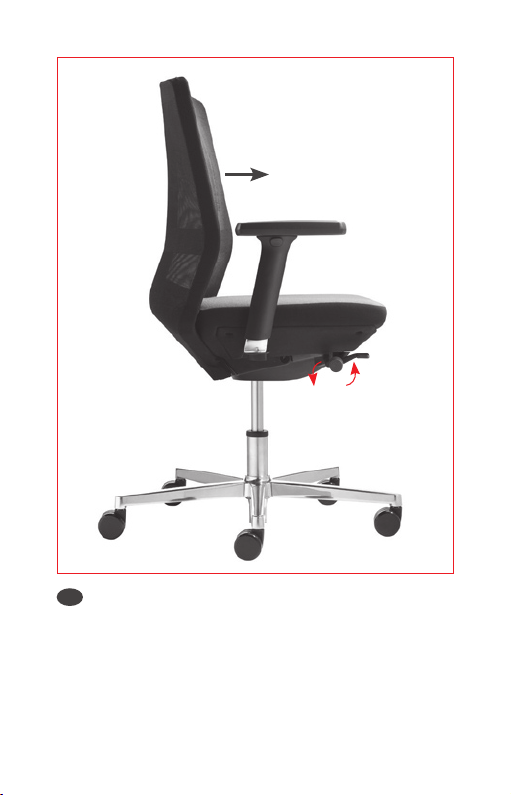

Sitz- und Rückenlehnen-Neigung
(Synchron-Neigungsmechanik)
Hebel links unter dem Sitz waagrecht stellen (1) und Rückenlehne kurz bela-
sten. Damit ist die Mechanik entriegelt (frei federnde Einstellung für dynamisches
Sitzen). Zusätzliche Sitzneigung nach vorne: Hebel nach unten drücken (3) und
Rückenlehne kurz belasten. Beim Belasten des vorderen Teils der Sitzäche neigt
sich der Sitz um bis zu 3 Grad nach vorne.
Tipp: Verriegeln Sie die Mechanik nur, wenn Sie vorübergehend in einer xen
Position sitzen wollen. Ziehen Sie dazu den Hebel nach oben (2), die Mechanik
rastet in einer von mehreren Positionen ein.
DE
Seat and backrest adjustment (synchro-mechanism)
Put the lever on the left side under the seat into a horizontal position (1) and
briey increase weight on the backrest. This unlocks the mechanism (resilient
position for dynamic sitting). For an additional inclination of the seat to the front:
pull the lever downwards (3) and briey increase weight on the backrest. If you
shift your weight to the front part of the seat it will incline forwards up to 3°.
Tip: Do only lock the mechanism if you wish to remain in a xed position for a
certain time. For this, pull the lever upwards (2), the mechanism will lock in one
of several positions.
EN

7
Inclinaison de l’assise et du dossier
(mécanisme synchronisé)
Mettre la manette sur le côté gauche sous l’assise en position horizontale (1) et
exercer une légère pression sur le dossier. Le mécanisme est déverrouillé (réglage
souple pour une position d’assise dynamique). Inclinaison de l’assise vers l’avant:
Appuyer sur la manette vers le bas (3) et exercer une légère pression sur le
dossier. En exerçant une pression sur l’avant de l’assise celle-ci s’incline vers
l’avant de 3° au maximum.
Conseil: Ne verrouillez le mécanisme que si vous désirez une position xe. Tirer
la manette vers le haut (2), le mécanisme s’enclenche dans la position choisie
(plusieurs positions au choix).
Stand van zitting en rugleuning instellen
(synchroonmechanisme)
Zet de hendel links onder de zitting horizontaal (1) en oefen even druk uit op
de rugleuning. Nu is het mechanisme ontgrendeld (vrij verende instelling voor
dynamisch zitten). Extra neiging van de zitting naar voren: druk de hendel omlaag
(3) en oefen even druk uit op de rugleuning. Als u nu op het voorste deel van het
zitvlak druk uitoefent, gaat de zitting tot max. 3 graden naar voren hellen.
Tip: vergrendel het mechanisme alleen, wanneer u tijdelijk in een vaste positie
wilt zitten. Trek hiervoor de hendel naar boven (2), het mechanisme klikt vast in
een van de mogelijke posities.
FR
NL
Sklon sedáku a zádové opěrky
(synchronní mechanika)
Páku vlevo dole pod sedákem nastavte do vodorovné polohy (1) a krátce
zatlačte na zádovou opěrku. Tím mechaniku uvolníte (volně pružící nastavení
pro dynamické sedění). Větší sklon dopředu: páku stlačte dolů (3) a krátce
zatlačte na zádovou opěrku. Při zatížení přední části se sedák skloní až o 3
stupně směrem dopředu.
Tip: Mechaniku aretujte pouze tehdy, jestliže chcete přechodně sedět v za-
xované pozici. Páku zatáhněte směrem nahoru (2), mechanika se zaklapne
v jedné z několika poloh.
CZ

8
Regulieren der Federkraft (Anlehndruck)
Mit wenigen Umdrehungen am Handrad rechts unter dem Sitz stimmen Sie die
Federkraft (Anlehndruck der Rückenlehne) auf Ihr Körpergewicht ab. Einstell-
bereich von 45 kg bis 120 kg. Handrad im Uhrzeigersinn drehen = stärkerer An-
lehndruck, entgegen dem Uhrzeigersinn drehen = schwächerer Anlehndruck.
Tipp: Stellen Sie den Anlehndruck so ein, dass Sie in aufrechter Sitzhaltung ohne
Kraftaufwand die Balance halten, d.h. weder das Gefühl haben, nach vorne ge-
drückt zu werden noch nach hinten zu kippen.
DE

9
EN
FR
NL
CZ
Spring tension adjustment (backrest pressure)
With a few turns of the hand wheel on the right side under your seat you
can adapt the spring tension (pressure of the backrest) to your body weight.
Adjustment ranges from 45 kg to 120 kg. Turn hand wheel clockwise = higher
backrest pressure; turn hand wheel anti-clockwise = lower backrest pressure.
Tip: Adjust the backrest pressure so that you can effortlessly keep a good balance
in an upright position; you should neither feel that you are pressed forward nor
that you sink backward.
Nastavení pružinové síly (přítlačné síly)
Několika otočením postranního kolečka vpravo pod sedákem nastavíte
pružinovou sílu (přítlačnou síla opěráku) na Vaši tělesnou hmotnost. Rozsah
nastavení je 45 kg až 120 kg. Otáčení kolečkem po směru hodinových ručiček =
vyšší přítlačná síla, proti směru hodinových ručiček = nižší přítlačná síla.
Tip: Přítlačnou sílu nastavte tak, abyste při vzpřímeném sezení udržovali rovno-
váhu bez vynaložení síly, tzn., abyste neměli pocit, že jste tlačeni dopředu nebo
že přepadáváte dozadu.
Veerkracht (tegendruk van de rugleuning) regelen
Met enkele omwentelingen van de draaiknop rechts onder de zitting stemt u
de veerkracht (tegendruk van de rugleuning) af op uw lichaamsgewicht. Instel-
bereik van 45 kg tot 120 kg. Draaiknop rechtsom draaien = meer tegendruk,
linksom draaien = minder tegendruk.
Tip: stel de tegendruk zodanig in dat u bij rechtop zitten zonder krachtsinspan-
ning in balans blijft, d.w.z. dat u niet het gevoel heeft naar voren gedrukt te
worden of naar achter te kantelen.
Réglage par effet ressort (pression d’appui)
Vous pouvez adapter l’effet ressort (pression d’appui) à votre poids (de 45 à 120
kg) à l’aide de quelques tours sur la molette située à droite sous l’assise. Tourner
la molette dans le sens des aiguilles d’une montre = pression d’appui augmen-
tée, tourner la molette dans le sens inverse = pression d’appui réduite.
Conseil: Une pression d’appui parfaitement réglée doit vous permettre d’avoir
une position équilibrée droite sans avoir à faire d’efforts. Vous ne devez pas avoir
le sentiment d’être poussé vers l’avant ni de basculer vers l’arrière.

10
Synchronverstellung von Sitztiefe und
Rückenlehnenhöhe (Größeneinstellung)
Über ein eingebautes Schrägteleskop können sie ayo präzise an Ihre Körpergröße
anpassen. Druckknopf an der Lehnenrückseite rechts unten drücken und Rücken-
lehne mit beiden Händen in die gewünschte Höhe schieben. Dadurch verstellen
Sie synchron die Sitztiefe und Rückenlehnenhöhe und damit die Größe der Sitz-
schale.
Tipp: Stellen Sie ayo im Sitzen ein – so erreichen Sie eine präzise Anpassung
des Stuhls an Ihren Körper.
DE
Synchro-adjustment of seat depth and
backrest height (body height adjustment)
Via a diagonal telescopic rod you can adjust ayo precisely to your body height.
Press the button on the lower right backside of the backrest and push the backrest
into the desired position with both hands. Through this you simultaneously adjust
seat depth and backrest height and thus the size of your seat shell.
Tip: Adjust ayo when seated – this guarantees a precise adjustment to your
individual body dimensions.
EN

11
Réglage synchronisé de la profondeur de l’assise
et de la hauteur du dossier (réglage de taille)
Par un tube télescopique en biais vous pouvez parfaitement adapter ayo à votre
stature. Appuyer sur le bouton situé sur le côté droit de la partie arrière du dossier
et pousser le dossier avec les deux mains dans la position désirée. Ainsi vous
pouvez régler simultanément la profondeur de l’assise et la hauteur du dossier et
par conséquent la taille de la coque d’assise.
Conseil: An que le siège soit parfaitement adapté à votre taille, effectuez le
réglage de ayo en position assise.
Synchroonverstelling van zitdiepte
en rugleuninghoogte (lengte-instelling)
Via een geïntegreerde schuine telescoopveer kunt u ayo precies aanpassen aan
uw lichaamslengte. Druk op de drukknop rechtsonder aan de achterkant van de
rugleuning en schuif de rugleuning met beide handen naar de gewenste hoogte.
Hiermee verstelt u synchroon de zitdiepte en rugleuninghoogte en zo de grootte
van de zitschaal.
Tip: stel ayo zittend in – zo zorgt u ervoor dat de stoel precies wordt aangepast
aan uw lichaam.
FR
NL
Synchronní nastavení hloubky sedáku a výšky zádové
opěrky (nastavení velikosti)
Židli ayo můžete své tělesné výšce přizpůsobit pomocí zabudovaného šikmého
plynového pístu. Stiskněte tlačítko vpravo dole na zadní straně opěráku a
opěrák posuňte oběma rukama do požadované výšky. Synchronně tak současně
nastavíte i hloubku sedáku a tím i velikost sedací skořepiny.
Tip: Židli ayo nastavujte vsedě – tak dosáhnete precizního přizpůsobení židle
Vašemu tělu.
CZ

12
Einstellen der Armlehnenweite
Drehknöpfe an den Armlehnenträgern rechts und links unter dem Sitz lösen
(nach links drehen). Armlehnen in die gewünschte Position nach innen oder
außen schieben. Anschließend Drehknöpfe wieder festziehen.
Adjusting width of arms
Loosen the knobs on the arm support on the right and left side under your seat
(turn to left). Push the arms into the desired position, inwards or outwards.
Then tighten the knobs again.
Réglage de la largeur des accoudoirs
Desserrer les boutons tournants situés à droite et à gauche sur la partie inférieure
de l’assise (tourner à gauche). Pousser les accoudoirs vers l’intérieur ou vers
l’extérieur, dans la position désirée. Ensuite, resserrer les boutons tournants.
Breedte van armleggers instellen
Draai de draaiknoppen op de armleggerdragers rechts en links onder de zitting
los door deze naar links te draaien. Schuif de armleggers tot de gewenste positie
naar binnen of naar buiten. Draai vervolgens de draaiknoppen weer vast.
Nastavení šířky loketní opěrky
Uvolněte otočné tlačítko rámu područek pod sedákem vpravo a vlevo (otáčet
doleva). Područky posuňte do požadované polohy dovnitř nebo ven. Otočná
tlačítka pak opět utáhněte.
DE
EN
FR
NL
CZ

13
Einstellen der Armlehnenhöhe
Taste außen am Lehnenschaft drücken und Armlehne in die gewünschte Höhe
schieben. Die Armlehne rastet in mehreren Stufen ein.
Adjusting height of arms
Press the key on the backrest shaft and push the arms into the desired height.
The arms can be locked in various positions.
Réglage de la hauteur des accoudoirs
Appuyer sur la touche située sur la partie extérieure de la tige de l’accoudoir,
positionner les accoudoirs dans la hauteur désirée. Les accoudoirs peuvent être
verrouillés dans plusieurs positions prédénies.
Hoogte van armleggers instellen
Druk op de knop aan de buitenkant van de armleggerschacht en schuif de arm-
legger naar de gewenste hoogte. De armlegger kan in verschillende standen
worden vastgezet.
Nastavení výšky loketní opěrky
Stiskněte tlačítko na rámu područky a opěrku posuňte na požadovanou výšku.
Opěrka zapadne do několika otvorů.
DE
EN
FR
NL
CZ

14

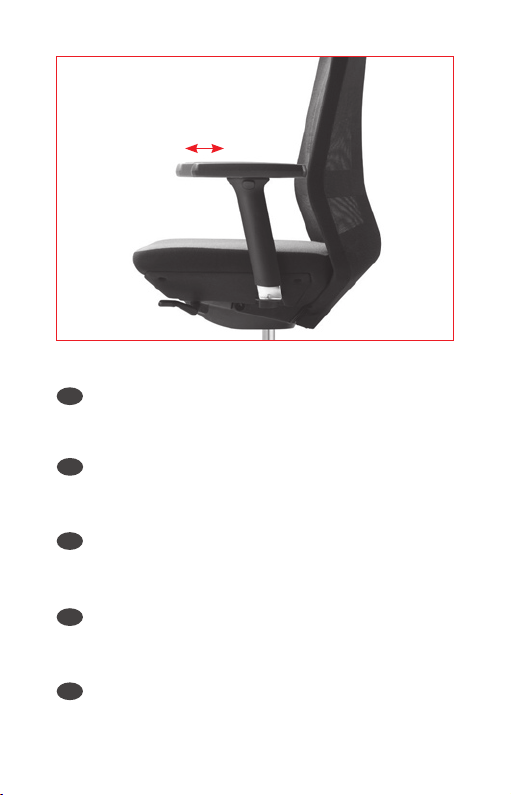

Einstellen der Armlehnentiefe
Armauage in die gewünschte Position nach vorne oder rückwärts schieben
(ohne Bedienungstaste).
Adjusting depth of arms
Push the arm pads into the desired position to the back or to the front
(without key).
Réglage de la profondeur des accoudoirs
Pousser la manchette d’accoudoir vers l’avant ou vers l’arrière dans la position
désirée (sans touche de commande).
Diepte van armleggers instellen
Schuif de armlegger tot de gewenste positie naar voor of naar achter (zonder
bedieningsknop).
Nastavení hloubky loketní opěrky
Opěrku posuňte dopředu nebo dozadu do požadované polohy (bez stisknutí
tlačítka).
DE
EN
FR
NL
CZ

15

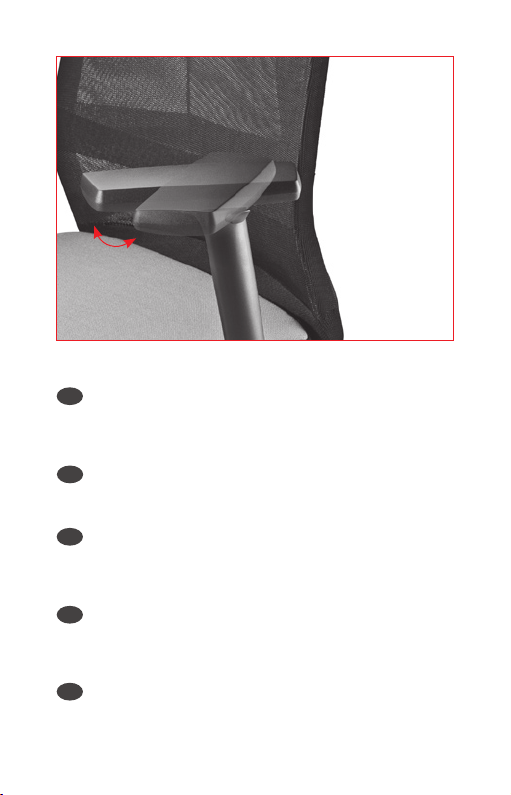

Drehung der Armlehne
Armauage in die gewünschte Position nach innen oder außen drehen (ohne
Bedienungstaste).
Turning the arms
Turn the arms into the desired position inwards or outwards (without key).
Manchettes pivotantes
Pousser les manchettes dans la position désirée vers l’intérieur ou vers
l’extérieur (sans touche de commande).
Armleggers draaien
Draai de armlegger tot de gewenste positie naar binnen of naar buiten (zonder
bedieningsknop).
Otočení loketní opěrky
Otočení područky do požadované polohy dovnitř nebo ven (bez stisknutí
tlačítka).
DE
EN
FR
NL
CZ

wiesner hager
A-4950 Altheim
Linzerstraße 22
T [phone]
F [phone]
[e-mail]
D-97080 Würzburg
Schürerstraße 3
T [phone]
F [phone]
[e-mail]
F-67201 Eckbolsheim
13, rue Ettore Bugatti
T [phone]
F [phone]
[e-mail]
NL-6102 BJ Echt
Houtstraat 32 H
T [phone]
F [phone]
[e-mail]
CZ-396 01 Humpolec
Na Závodí 1357
T [phone]
F [phone]
[e-mail]
CZ-150 00 Praha 5
Drtinova 557/10
T [phone]
F [phone]
[e-mail]
UK: Level 3, Block B,
Morelands, 5-23 Old Street
London EC1V 9 HL
T [phone]
F [phone]
[e-mail]
CH: Zingg Lamprecht AG
Stationsstrasse 1-3
CH-8306 Brüttisellen
T [phone],
F [phone]
[email protected]
HU: Eon Design Kft.
Mecset utca 10
H-1023 Budapest
T [phone],
F [phone]
[email protected]
www.wiesner-hager.com
Certied acc. to: ISO 9001 and ISO 14001
ayo_7/10
