Wilo Drain LP 40 User manual

Wilo-Drain LP 40
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
es Instrucciones de instalación y funcionamiento
2 048 284 –Ed.02/ 2009-04

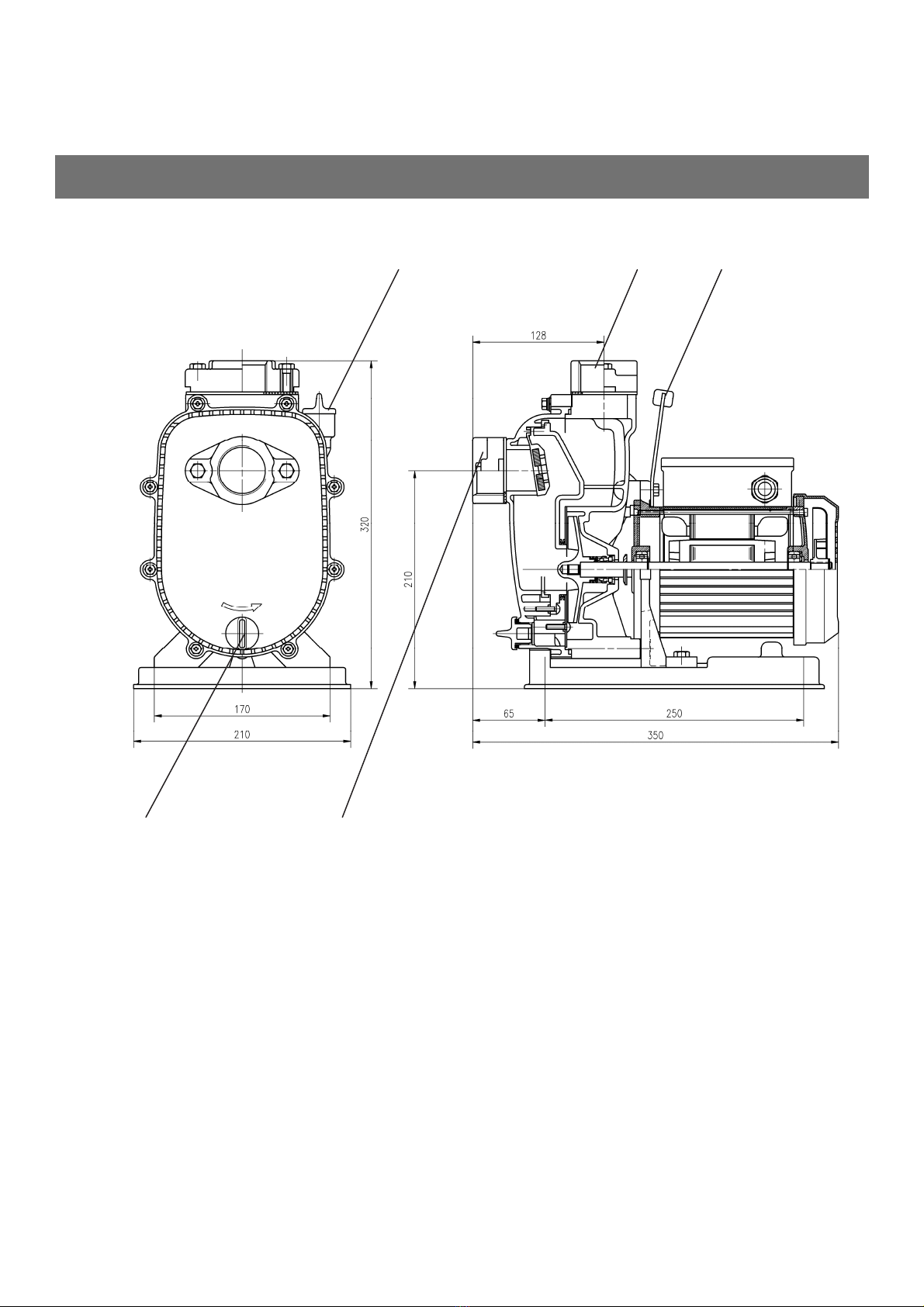

Fig. 1:
1
2 3
45

1 Allgemeines 3
2 Sicherheit 5
3 Transport und Zwischenlagerung 6
4 Beschreibung von Erzeugnis und Zubehör 6
5 Aufstellung/Einbau 7
6 Inbetriebnahme 7
7 Wartung 8
8 Störungen, Ursachen und Beseitigung 8
1 General Information 9
2 Safety 11
3 Transport and interim storage 12
4 Product and accessory description 12
5 Assembly / Installation 13
6 Operation 13
7 Maintenance 14
8 Problems, Causes and Remedies 14
1 Généralités 15
2 Sécurité 17
3 Transport et stockage 18
4 Déscription du produit et des accessoires 18
5 Installation/ Montage 19
6 Mise en service 19
7 Entretien 20
8 Pannes, causes et remèdes 20
1 Generalidades 21
2 Seguridad 23
3 Transporte y almacenamiento 24
4 Descripción del producto y de los accesorios 24
5 Instalación/montaje 25
6 Puesta en marcha 25
7 Mantenimiento 26
8 Averías, causas y solución 26
D
GB
F
ES

- 2 -

- 3 -
1 Allgemeines
Einbau- und Inbetriebnahme nur durch Fachpersonal
1.1 Verwendungszweck
Die selbstansaugenden Schmutzwasserpumpen Wilo-Drain LP40 eignen sich zur
Förderung von großen Mengen sauberen oder leicht verschmutzten Wassers. Ihr
Einsatz erfolgt
in Gärtnereien,
in der Landwirtschaft,
im Ackerbau,
in Industrie- und Verfahrenstechnik.
Die LP-Pumpen sind durch den Einsatz von Polypropylen und Bronze korrosionsfrei
und können dadurch auch zur Förderung von Seewasser verwendet werden.
Dies ermöglicht auch die Anwendung für
Aquarienbecken und
Fischfarmen
Die Pumpe LP40 darf nicht zur Förderung von fäkalienbelastetem Roh-
A
bwasser
eingesetzt werden. Die örtlichen Vorschriften sind zu beachten.
Die Pumpe darf nicht zur Förderung von Trinkwasser eingesetzt werden.
1.2 Angaben über das Erzeugnis
1.2.1 Typenschlüssel
LP 40 / 11 - 1- 230
Baureihe: Lifting-Pump
Anschlussnenndurchmesser
Max. Förderhöhe
Anzahl der Phasen
Nennspannung [V]
DEUTSCH

- 4 -

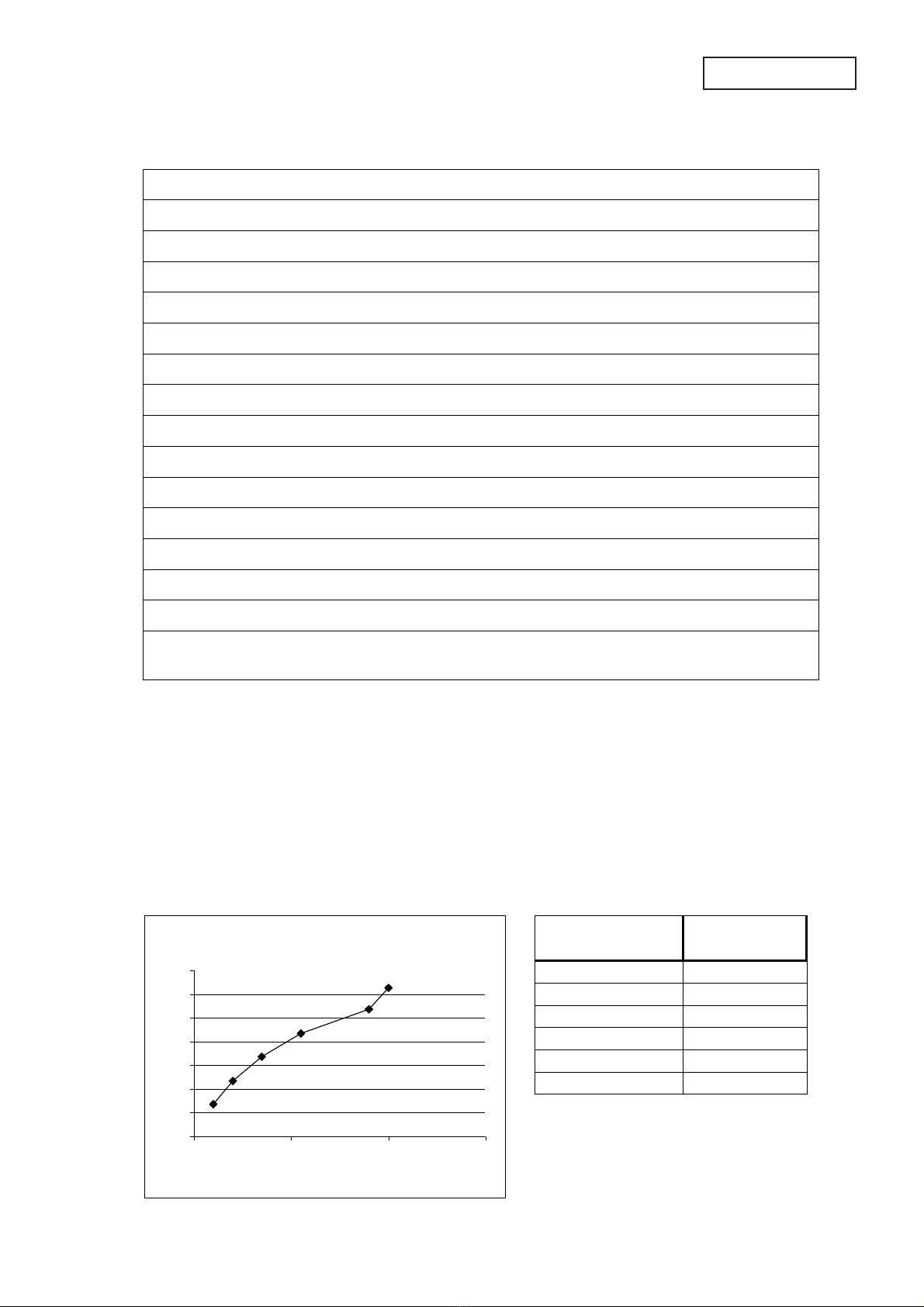

1.2.2 Anschluss- und Leistungsdaten
Netzspannung: 1 ~ 230 V, ±10%
Netzfrequenz: 50 Hz
Schutzart: IP 44
Isolationsklasse B
Betriebsart S1 Dauerbetrieb
Kondensator Kapazität 9μF, 450V
Drehzahl: max. 2900 ¹/min (50 Hz)
max. Stromaufnahme: siehe Typenschild
Aufnahmeleistung P1: 500W
Motor-Nennleistung P2: 400W
max. Förderleistung Qmax siehe Typenschild
max. Förderhöhe Hmax siehe Typenschild
max. Ansaugtiefe 6m
Nennweite des Druckstutzens: 40mm, 1½ “
Nennweite des Saugstutzens: 40mm, 1½ “
zul. Temperaturbereich des Fördermediums: 0 bis +35°C

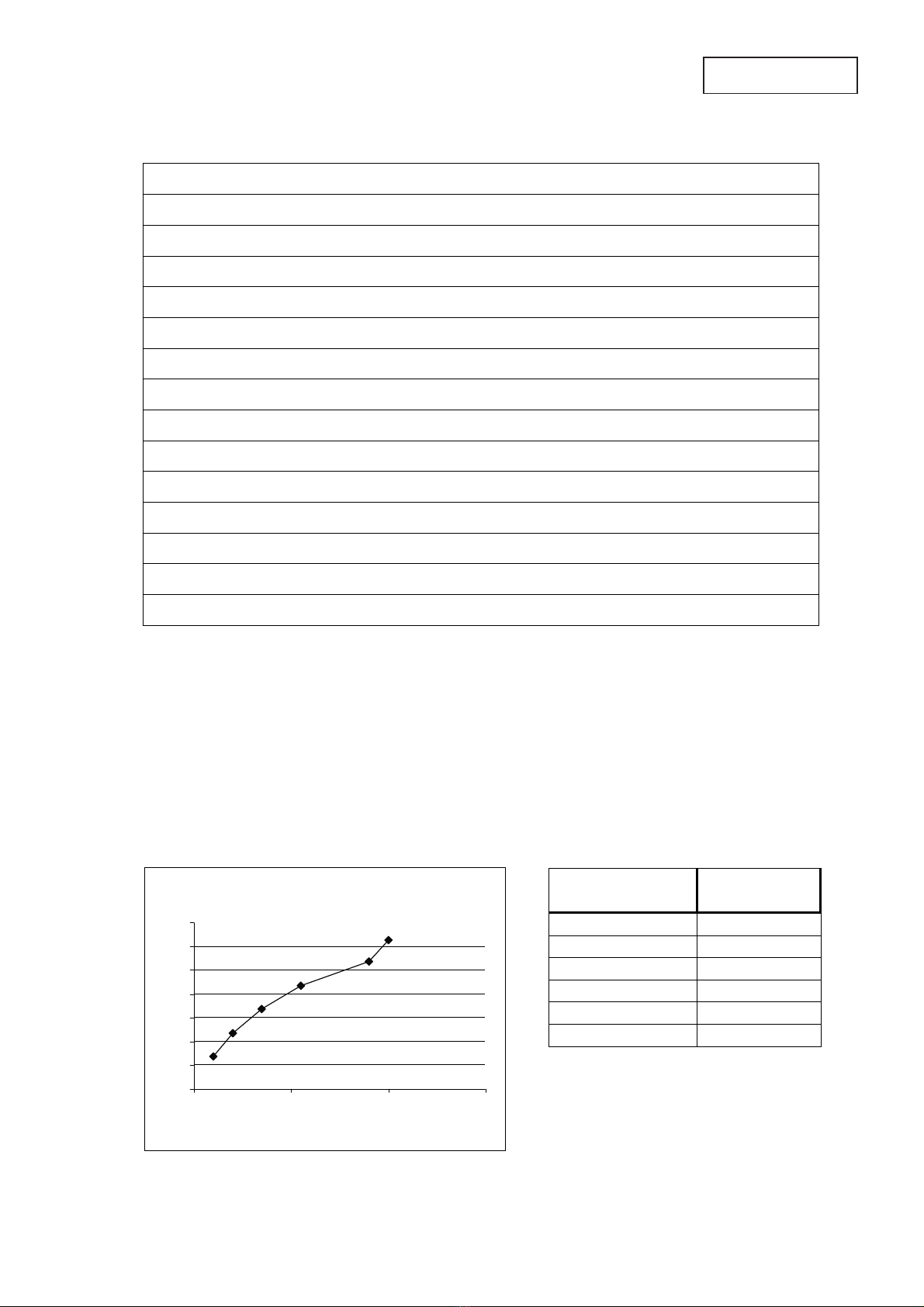

1.2.3 Ansaugzeit
Die Dauer des Ansaugvorgangs der Pumpe LP40 ist von der entsprechenden
Ansaughöhe abhängig. Das unten abgebildete Diagramm stellt die benötigte Zeit für
den Ansaugvorgang in Abhängigkeit zur Saugtiefe dar. Die genannten Zeiten sind
Durchschnittswerte und können je nach Anwendung, z.B. bei Verwendung eines
Saugschlauches o.ä. nach oben abweichen.
Ansaugzeit
0
1
2
3
4
5
6
7
0 5 10 15
Zeit t [min]
H [m]
Ansaughöhe [m] Ansaugzeit
[min] ca.
1,0 1
2,0 2
3,0 4
4,0 6
5,0 9
6,0 10
DEUTSCH

- 5 -
2 Sicherheit
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung und
Betrieb zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und
Inbetriebnahme vom Monteur sowie dem zuständigen Betreiber zu lesen. Es sind nicht
nur die unter diesem Hauptpunkt Sicherheit aufgeführten allgemeinen Sicherheits-
Hinweise zu beachten, sondern auch die unter den folgenden Hauptpunkten
eingefügten, speziellen Sicherheitshinweise.
2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung
Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nicht-
beachtung Gefährdungen für Personen hervorrufen können, sind mit dem allgemeinen
Gefahrensymbol
,
bei Warnung vor elektrischer Spannung mit
besonders gekennzeichnet.
Bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für die Pumpe/Anlage und
deren Funktion hervorrufen können, ist das Wort
ACHTUNG!
eingefügt.
2.2 Personalqualifikation
Das Personal für die Montage muss die entsprechende Qualifikation für diese Arbeiten
aufweisen.
2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann eine Gefährdung für Personen und
Pumpe/Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum
Verlust jeglicher Schadenersatzansprüche führen.
Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich
ziehen:
Versagen wichtiger Funktionen der Pumpe/Anlage,
Gefährdungen von Personen durch elektrische, mechanische und bakteriologische
Einwirkungen.
2.4 Sicherheitshinweise für den Betreiber
Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten.
Gefährdungen durch elektrische Energie sind auszuschließen. Vorschriften des VDE
und der örtlichen Energieversorgungsunternehmen beachten.
DEUTSCH

- 6 -
2.5 Sicherheitshinweise für Inspektions- und Montagearbeiten
Der Betreiber hat dafür zu sorgen, dass alle Inspektions- und Montagearbeiten von
autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch
eingehendes Studium der Betriebsanleitung ausreichend informiert hat.
Grundsätzlich dürfen Arbeiten an der Pumpe/Anlage nur im Stillstand durchgeführt
werden.
2.6 Eigenmächtiger Umbau und Ersatzteilherstellung
Veränderungen der Pumpe/Anlage sind nur nach Absprache mit dem Hersteller
zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der
Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus ent-
stehenden Folgen aufheben.
2.7 Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten Pumpe/Anlage ist nur bei bebstimmungsmäßiger
Verwendung entsprechend Abschnitt 1 der Betriebs-anleitung gewährleistet. Die im
Katalog / Datenblatt angegebenen Grenzwerte dürfen auf keinen Fall unter- bzw.
überschritten werden.
3 Transport und Zwischenlagerung
ACHTUNG! Die Pumpe darf zum Transport nur an dem dafür vorgesehenen Bügel
getragen/aufgehängt werden. Niemals am Kabel. Die Pumpe ist gegen
Schlag- und Druckbeanspruchung zu schützen.
Es ist zu beachten das die Pumpe im Betrieb frei steht und nicht mit
brennbaren Stoffen (Lappen, Kleidung etc.) in Berührung kommen
kann.
Wird die Pumpe lange nicht benutzt, so ist zu empfehlen diese
Spannungsfrei zu schalten.
4 Beschreibung von Erzeugnis und Zubehör
4.1 Beschreibung der Pumpe (Fig. 1)
Pos. 1 Einfüll- / Entlüftungsstutzen Pos. 4 Transportbügel
Pos. 2 Entleerungsstopfen Pos. 5 Druckstutzen
Pos. 3 Saugstutzen
Die selbstansaugende Pumpe Wilo LP wird von einem ans Pumpengehäuse
angeschraubten, trockenlaufenden Motor angetrieben. Pumpe und Motor haben eine
gemeinsame Welle aus rostfreiem Edelstahl. Das Laufrad der Pumpe besteht aus einer
Bronze Legierung. Das Pumpengehäuse besteht aus fieberglasverstärktem Kunststoff.
Die Pumpe saugt über einen horizontal liegenden, mit einem Kunststoff Flansch
versehenen Sauganschluss an. Der Druckstutzen ist mit selbigem Flansch versehen und
wird vertikal aus dem Pumpengehäuse ausgeführt.
4.2 Lieferumfang
Einbau- und Betriebsanleitung
Kunststoffflansche an Saug- und Druckseite 1 ½“
DEUTSCH

- 7 -
4.3 Zubehör
Zubehör muss gesondert bestellt werden.
Saugseitig: Spezielle Vakuumgeeignete Schläuche verwenden.
5 Aufstellung / Einbau
Die Pumpen der Baureihe LP sind für die folgenden Aufstellungsarten
transportable Trockenaufstellung
stationäre Trockenaufstellung
vorgesehen.
5.1 Montage
Der Aufstellungsort der Pumpe muss frostfrei sein.
Der Schacht muss vor Aufstellung und Inbetriebnahme frei von groben Feststoffen
(z.B. Bauschutt usw.) sein.
Einbaumaße siehe Katalog.
Die Druckleitung muss die Nennweite der Pumpe aufweisen.
Die Saugleitung und die Flanschverbindung müssen dicht sein, sonst kein
Saugbetrieb möglich.
5.2 Elektrischer Anschluss
Der elektrische Anschluss ist von einem beim örtlichen Energieversorgungs-
unternehmen (EVU) zugelassenen Elektroinstallateur und entsprechend den
geltenden örtlichen (z.B. VDE-Vorschriften) auszuführen.
Stromart und Spannung des Netzanschlusses müssen den Angaben auf dem
Typenschild entsprechen,
Netzseitige Absicherung: 16A, träge,
Anlage vorschriftsmäßig erden,
Die Aderbelegung des Anschlusskabels ist entsprechend der Skizze im
Schaltkastendeckel vorzunehmen.
Pumpen mit weniger als 10 m Anschlussleitung sind (gemäß. EN 60335) nur zum
Einsatz innerhalb von Gebäuden, also nicht für Betrieb im Freien zugelassen.
6 Inbetriebnahme
Um eine optimale Ansaugung zu erreichen, muss die Pumpe vor Inbetriebnahme
über den Einfüllstutzen angefüllt werden.
ACHTUNG! Die Gleitringdichtung soll nicht trocken laufen!
-Der Trockenlauf vermindert die Lebensdauer von Motor, Dichtungen und
Gleitringdichtung.
-Die Pumpe mit Wasser füllen!
DEUTSCH

- 8 -
7 Wartung
Lager und Gleitringdichtungen sind wartungsfrei. Es wird jedoch empfohlen, die Pumpe
halbjährlich durch den WILO-Kundendienst warten und überprüfen zu lassen.
Bei Wartungsarbeiten ist mit Schutzhandschuhen zu arbeiten, um einer evtl.
Infektionsgefahr vorzubeugen.
Bei allen Wartungs- und Reparaturarbeiten ist die Pumpe spannungsfrei zu
schalten und gegen unbefugtes Wiedereinschalten zu sichern.
Schäden am Anschlusskabel sind grundsätzlich nur durch einen qualifizierten
Elektroinstallateur zu beheben.
8 Störungen, Ursachen und Beseitigung
Störung Ursache Beseitigung
Pumpe läuft nicht
an
Keine Spannung Leitungen u. Sicherungen überprüfe
n
bzw. Sicherungsautomaten in
Verteilerstation wieder einschalten
Rotor blockiert Gehäuse und Laufrad reinigen
Kabelunterbrechung Widerstand des Kabels prüfen.
Wenn nötig, Kabel wechseln.
Nur originales WILO-Sonderkabel
verwenden !
Pumpe hat keine
Leistung
Pumpe saugt Luft durch zu
starkes Absinken des
Flüssigkeitsspiegels
Flüssigkeitsspiegel kontrollieren.
Pumpe arbeitet gegen
Luftpolster
Pumpe mit Wasser befüllen.
Druckleitung verstopft Leitung demontieren und reinigen
Laufrad durch Fremd-
körper verstopft
Anlage spannungsfrei schalten u.
gegen unbefugtes Wieder-
einschalten sichern,
Fremdkörper entfernen.
Pumpe saugt
nicht mehr an
Saugseitiger Schlauch
undicht
Undichtigkeit beseitigen,
gegebenenfalls Schlauch erneuern
Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das
Fachhandwerk oder an die nächstgelegene WILO-Kundendienststelle oder
Vertretung.
Technische Änderungen vorbehalten!
DEUTSCH

- 9 -
1 General Information
Assembly and installation should only be carried out by qualified personnel
1.1 Uses
The self priming pumps of the Wilo-Drain LP40 series are suitable for removing and
lifting clean and dirty water/sewage. They are used for:
domestic,
horticulture,
agricultural use,
in industrial and process engineering.
The LP pumps are made from polypropylene plastics and bronze. They are resistant
against corrosion and suitable for removing seawater. Further they are used for
aquariums
fish-farming
LP pumps may not be used to pump raw sewage containing Faeces.
Local regulations must be observed.
The pump must not be used for pumping drinking water.
1.2 Product data
1.2.1 Rating plate
LP 40 / 10 - 1- 230
Series: Lifting-Pump
Nominal width
Delivery head max.
Current type
Power supply
ENGLISH

- 10 -
1.2.2 Connection and electrical data
Power supply 1 ~ 230 V, ±10%
Mains frequency 50 Hz
System of protection IP 44
Operating mode S1 continuous operation
Capacity max. 9μF, 450V
Speed max. max. 2900 ¹/min (50 Hz)
max. power input See rating plate
Admission output P1 500W
Motor-output P2
Conveying capacity See rating plate
Delivery head max See rating plate
Suction head 6m
Nominal width delivery side 40mm, 1½ “
Nominal width suction side 40mm, 1½ “
Temperature range of the flow medium: 0 bis +35°C
1.2.3 Suction time
The duration of the suction process of the LP40 pump depends on the suction depth.
The diagram below shows the process duration in dependence on the depth. The
mentioned time values are average values, depending from the conditions of use, they
may deviate, for example by using a suction-hose.
Ansaugzeit
0
1
2
3
4
5
6
7
0 5 10 15
Zeit t [min]
H [m]
Depth [m] Time [min]
ca.
1,0 1
2,0 2
3,0 4
4,0 6
5,0 9
6,0 10
Suct
i
o
n
t
im
e
Time [min]
ENGLISH

- 11 -
2 Safety
These instructions contain important information which must be followed when
installing and operating the pump. These operating instructions must therefore be read
before assembly and commissioning by the installer and the responsible operator.
Both the general safety instructions in the “Safety precautions” section and those in
subsequent sections indicated by danger symbols should be carefully observed.
2.1 Indication of instructions in the Operating Instructions
Safety precautions in these operating instructions which, if not followed, could cause
personal injury are indicated by the symbol:
,
when warning of electrical voltage with
The following symbol is used to indicate that by ignoring the relevant safety
instructions, damage could be caused to the pump/machinery and its functions:
2.2 Staff training
The personnel installing the pump must have the appropriate qualifications for
this work.
2.3 Risks incurred by failure to comply with the safety precautions
Failure to comply with the safety precautions could result in personal injury or
Damage to the pump or installation. Failure to comply with the safety precautions
could also invalidate any claim for damages.
In particular, lack of care may lead to problems such as:
Failure of important pump or machinery functions,
Personal injury due to electrical, mechanical and bacteriological causes.
2.4 Safety precautions for the operator
Existing regulations for the prevention of accidents must be followed.
Dangers caused by electrical energy are to be excluded. Directives issued by the
VDE [German Association of Electrical Engineers] and the local electricity supply
companies are to be observed.
ATTENTION!
ENGLISH

- 12 -
2.5 Safety information for inspection and assembly
The operator must ensure that all inspection and installation work is carried out
By authorised and qualified specialists who have carefully studied these
instructions. Work on the pump/machinery should only be carried out when the
machine has been brought to a standstill.
2.6 Unauthorized modification and manufacture of spare parts
Alterations to the pump or installation may only be carried out with the
manufacturer's consent. The use of original spare parts and accessories
authorised by the manufacturer will ensure safety. The use of any other parts
may invalidate claims invoking the liability of the manufacturer for any
consequences.
2.7 Unauthorised operating methods
The operating safety of the pump or installation supplied can only be guaranteed
if it is used in accordance with paragraph 1 of the operating instructions. The
limiting values given in the catalogue or data sheet must neither be exceeded nor
allowed to fall below those specified.
3 Transport and interim storage
ATTENTION! The pump may only be transported/suspended on the handle
provided for transport. Never by the cable. The pump must be
protected against physical damage
The pump mustn’t get into contact with flammable parts (clothes)
while using.
If the Pump is not used for longer time it should be disconnected
from the electrical supplyment.
4Product and accessory description
4.1 Pump description (Fig. 1)
Pos. 1 Filling- / bleeding plug Pos. 4 Handle
Pos. 2 Drain plug Pos. 5 Discharge port
Pos. 3 Suction port
The Self priming Pump Wilo LP is driven by a dry-running motor which is fixed by
screws with the pump housing. Motor and pump have a continuous shaft made of
stainless steel. The impellers material is bronze. The pump housing is made of
polypropylene plastics. The flow medium enters from a horizontal suction opening and
exits by the vertical pressure connection. Both connections are equipped with 1 ½ “
plastic flanges.
4.2 Products delivered
Installation and operating instructions
Plastic flanges 1 ½“. Suction and pressure.
ENGLISH

- 13 -
4.3 Accessories
Accessories must be ordered separately
Suction side: Use special hoses for suction use
5 Assembly / Installation
The LP40 pumps are intended for the following types of installation
transportable dry installation
stationary dry installation
5.1 Assembly
The pump must be installed in a frost-free place.
The shaft must be free from coarse solids (e.g. building rubble) prior to installation
and commissioning.
See catalogue for installation dimensions
The pressure-pipe must show the pump’s nominal width (R 1½, possibility for
expansion).
The suction flange and pipe must be absolutely tight. Otherwise no suction mode.
5.2 Electrical connection
Electrical connection should be made by a qualified electrician. Current
national regulations must be observed (e.g. VDE regulations in Germany).
Check that the mains current and voltage comply with the data on the rating plate
Mains fuse: 16 A, time-lag
Pump/installation must be earthed in compliance with regulations
In accordance with EN 60335, submersible driven-motor pumps with less than 10 m
of connecting cable are only permitted for use within buildings, in other words not
for operation in open air.
6 Operation
To reach a optimum suction-process, it is necessary to fill the pump housing with
water using the hopper cap (1).
ATTENTION! The mechanical seal must not run dry!
- Dry running reduces the life of motor and mechanical seal.
- Fill in some water
ENGLISH

- 14 -
7 Maintenance
In order to avoid infection maintenance work should only be carried out using
protective gloves.
For all maintenance and repair work the pump is to be switched off-circuit and
protected against unauthorised re-starting.
In principle, damage to the connecting cable should only be repaired by a qualified
electrician.
8 Problems, causes and solutions
Problem Causes Solutions
Pump does not run no voltage Check wires and fuses and/or switch
automatic circuit-breakers back on in
distribution substation
Rotor blocked Clean casing and impeller
Cable break Check cable resistance. If necessary,
replace
cable. Only use original WILO special
cable!
Pump has no
power
The pump sucks in air due
to an overly strong check
the function/adjustments
of the drop in the liquid level
Check the liquid level
Pump working against
insulating air cushion Fill the pump housing with water.
Pressure-pipe blocked Check and clean line
No suction Hose (suction side leaky) Repair or change suction hose.
If no solution can be found, please contact your plumbing and heating specialist or
your nearest WILO customer services or representative.
Subject to technical alterations!
ENGLISH

- 15 -
1 Généralités
L´installation et la mise en service devront être réalisées uniquement par du
personnel qualifié.
1.1 Applications
Les pompes à eaux usées et à prise automatique Wilo-Drain LP40 sont destinées au
refoulement de grandes quantités d´eaux propres et légèrement pollués. Elles sont
appliquées
dans les horticultures,
dans l´agriculture
dans labourage
dans les technologies des procédés industriels.
Grâce à l´utilisation de polypropylène et de bronze les pompes LP sont résistant à la
corrosion et peuvent aussi être utilisées pour le transport d´eau de mer.
Ceci permet aussi l´application pour
les aquariums et
les fermes aquatiques.
La pompe LP40 ne doit en aucun cas servir au transport des eaux-
v
annes ou
chargées. Il convient de respecter les prescriptions locales en vigueur.
La pompe de doit pas être utilisée pour le pompage des eaux potables.
1.2 Caractéristiques techniques
1.2.1 Plaque signalétique
LP 40 / 10 - 1- 230
Gamme: Lifting-Pump
Diamètre nominal
Hauteur manométrique maximale
Nombre de phases
Tension nominale [V]
FRANÇAIS

- 16 -
1.2.2 Raccordement et puissance
Tension de réseau: 1 ~ 230 V, ±10%
Fréquence de réseau: 50 Hz
Type de protection: IP 44
Classe d´isolation: B
Mode de service S1 service continu
Capacité du condensateur 9μF, 450V
Vitesse de rotation: max. 2900 ¹/min (50 Hz)
Intensité absorbée maxi.: voir plaque pompe
Puissance absorbée P1: 500W
Puissance nominale du moteur P2:
Débit maxi Qmax voir plaque pompe
Hauteur manométrique maxi Hmax voir plaque pompe
Profondeur de plongée maxi : 6m
Diamètre nominal du tuyau de refoulement: 40mm, 1½ “
Diamètre nominal du buse d´aspiration: 40mm, 1½ “
Plage de températures maxi du liquide pompé: 0 à +35°C
1.2.3 Temps d´aspiration
Le temps d´aspiration de la pompe LP40 dépend du profondeur de plongée
correspondent. Le diagramme ci-dessous montre le temps nécessaire pour
l´aspiration dépendant du profondeur d´aspiration. Les temps mentionnés sont des
valeurs moyennes et peuvent donc varier selon application.
Ansaugzeit
0
1
2
3
4
5
6
7
0 5 10 15
Zeit t [min]
H [m]
FRANÇAIS
T
e
m
ps
d
’
asp
ir
at
i
o
n
Temps t [min]
Profondeur [m] Temps
d´aspiration
[min] ca.
1,0 1
2,0 2
3,0 4
4,0 6
5,0 9
6,0 10

- 17 -
2 Sécurité
La présente notice contient des instructions primordiales, qui doivent être respectées
lors du montage et de la mise en service. C'est pourquoi elle devra être lue
attentivement par l’installateur et l'utilisateur et ce, impérativement avant le montage
et la mise en service. Il y a lieu d'observer non seulement les instructions générales de
cette section, mais aussi les prescriptions spécifiques abordées dans les points
suivants.
2.1 Signalisation des consignes de la notice
Les consignes de sécurité contenues dans cette notice qui, en cas de non-observation,
peuvent représenter un danger pour les personnes, sont symbolisées comme suit :
En cas de danger électrique, le symbole indiqué est le suivant :
Les consignes de sécurité dont la non-observation peut représenter un danger pour
l’installation ou l’utilisateur sont indiquées par le signe :
2.2 Qualification du personnel
L’installation doit être réalisé par un personnel qualifié.
2.3 Dangers encourus en cas de non-observation des consignes
La non-observation des consignes de sécurité peut constituer un danger pour les
personnes, la pompe ou l’installation. Elle peut également entraîner la suspension de
tout recours en garantie.
Plus précisément, les dangers encourus peuvent être les suivants :
Défaillance de fonctions importantes de la pompe ou de l'installation.
Dangers pour les personnes par influences électrique, mécanique ou
bactériologique.
2.4 Consignes de sécurité pour l’utilisateur
Il convient d’observer les consignes en vue d’exclure tout risque d’accident.
Il y a également lieu d’exclure tous dangers liés à l’énergie électrique. Respecter les
normes électriques en vigueur.
ATTENTION!
FRANÇAIS

- 18 -
2.5 Conseils de sécurité pour les travaux d´inspection et de montage
L´utilisateur doit faire réaliser tous travaux d´inspection et de montage par une
personne spécialisée qualifiée ayant pris connaissance du contenu de la notice.
Les travaux réalisés sur la pompe ou l´installation ne doivent avoir lieu que si les
appareils correspondants sont à l´arrêt.
2.6 Modification du matériel et utilisation de pièces détachées non agrées
Toute modification de la pompe ou de l´installation ne peut être effectuée que
moyennant l´autorisation préalable du fabricant. L´utilisation de pièces de rechange
d´origine et d´accessoires autorisés par le fabricant garantit la sécurité. L´utilisation
d´autres pièces dégage la société Wilo de toute responsabilité.
2.7 Modes d´utilisation non autorisés
La sécurité de fonctionnement de la pompe ou de l´installation livrée n´est garantie que
si les prescriptions précisées au chapitre 1 de la notice d´utilisation sont respectées.
Les valeurs indiquées dans le catalogue ou la fiche technique ne doivent en aucun cas
être dépassées, tant en maximum qu´en minimum.
3 Transport et stockage
ATTENTION! Lors du transport, la pompe ne peut être suspendue/ transportée
que par la poignée prévue à cet effet (et jamais par le câble). La
pompe doit être protégée contre les dommages mécaniques
provoqués par des chocs ou des coups.
Il faut prendre en considération qu´il faut laisser une place suffisante
autour de la pompe (en opération). En plus, la pompe ne doit pas
avoir contact avec des matières combustibles (chiffons, vêtements
etc.).
Si la pompe n´est pas utilisée pour une période plus longue il est
recommandable de la découper du réseau.
4 Description du produit et des accessoires
4.2 Description de la pompe (Fig. 1)
Pos. 1 Bouchon de remplissage / purge Pos. 4 Poignée de transport
Pos. 2 Bouchon de vidange Pos. 5 Orifice de refoulement
Pos. 3 Orifice d'aspiration
La pompe Wilo LP à prise automatique est mise en marche par un moteur à sec, vissé au
corps de pompe. La pompe et le moteur ont un arbre commun de l´acier inox. La roue
est un alliage de bronze. Le corps de la pompe est fabriqué de matière arfificielle
renforcée de fibre de verre. La pompe dispose d´un orifice d´aspiration horizontal avec
une bride de matière artificielle. Le tuyau de refoulement est relié avec cette bride et
sort verticalement du corps de pompe.
4.2 Etendue de la fourniture
Notice de montage et de mise en service
Bride de matière artificielle à côte aspiration - et refoulement 1 ½“
FRANÇAIS
