Wilo Star-Z 20/5 EM User manual

ИНСТРУКЦИЯ
Wilo Star-Z 20/5 EM (4081198)

4 236 978-Ed.01 / 2019-08
Wilo-Star-Z/-ZD
Pioneering for You
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
es Instrucciones de instalación y funcionamiento
it Istruzioni di montaggio, uso e manutenzione
el  
sv Monterings- och skötselanvisning
pl  
cs  
ru 
󹮀󹮖󹭲󹭚󹬺󹮁󹬲󹮖󹭽󹭐󹬺󹮁󹬰󹮆󹮖󹮂󹭮󹬹 ar

Fig. 1:
Fig. 2:

Fig. 3: Fig. 4:
Fig. 5:

Fig. 6: Fig. 6a:
Fig. 6b: Fig. 6c:
N
L
PE NL
N
L
N
L
N
L

Fig. 7:
Fig. 8:

de Einbau- und Betriebsanleitung 7
en Installation and operating instructions 23
fr Notice de montage et de mise en service 38
es Instrucciones de instalación y funcionamiento 54
it Istruzioni di montaggio, uso e manutenzione 70
el Οδηγίες εγκατάστασης και λειτουργίας 86
sv Monterings- och skötselanvisning 102
pl Instrukcja montażu i obsługi 116
cs Návod k montáži a obsluze 132
ru Инструкция по монтажу иэксплуатации 146
ar ﻞﻴﻐﺸﺘﻟاو ﺐﻴﻛﺮﺘﻟا ﻞﻴﻟد 178

Einbau- und Betriebsanleitung Wilo-Star-Z/-ZD 7
Deutsch
Einbau- und Betriebsanleitung
1Allgemeines
Über dieses Dokument
Die Sprache der Originalbetriebsanleitung ist Deutsch.
Alle weiteren Sprachen dieser Anleitung sind eine Übersetzung
der Originalbetriebsanleitung.
Die Einbau- und Betriebsanleitung ist Bestandteil des Produk-
tes. Sie ist jederzeit in Produktnähe bereitzustellen. Das genaue
Beachten dieser Anweisung ist Voraussetzung für den bestim-
mungsgemäßen Gebrauch und die richtige Bedienung des Pro-
duktes.
Die Einbau- und Betriebsanleitung entspricht der Ausführung
des Produktes und dem Stand der zugrunde gelegten sicher-
heitstechnischen Vorschriften und Normen bei Drucklegung.
EG-Konformitätserklärung:
Eine Kopie der EG-Konformitätserklärung ist Bestandteil dieser
Betriebsanleitung.
Bei einer mit uns nicht abgestimmten technischen Änderung
der dort genannten Bauarten oder Missachtung der in der
Betriebsanleitung abgegebenen Erklärungen zur Sicherheit des
Produktes/Personals verliert diese Erklärung ihre Gültigkeit.
2Sicherheit
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei
Montage, Betrieb und Wartung zu beachten sind. Daher ist
diese Betriebsanleitung unbedingt vor Montage und Inbetrieb-
nahme vom Monteur sowie dem zuständigen Fachpersonal/
Betreiber zu lesen.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufge -
führten allgemeinen Sicherheitshinweise zu beachten, sondern
auch die unter den folgenden Hauptpunkten mit Gefahrensym
-
bolen eingefügten, speziellen Sicherheitshinweise.

Deutsch
8WILO SE 08/2019
2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung
Symbole:
Allgemeines Gefahrensymbol
Gefahr durch elektrische Spannung
Hinweis:
Signalwörter:
GEFAHR!
Akut gefährliche Situation.
Nichtbeachtung führt zu Tod oder schwersten Verletzungen.
WARNUNG!
Der Benutzer kann (schwere) Verletzungen erleiden. 'War-
nung' beinhaltet, dass (schwere) Personenschäden wahr-
scheinlich sind, wenn der Hinweis missachtet wird.
VORSICHT!
Es besteht die Gefahr, das Produkt/die Anlage zu beschädi-
gen. 'Vorsicht' bezieht sich auf mögliche Produktschäden
durch Missachten des Hinweises.
Hinweis: Ein nützlicher Hinweis zur Handhabung des Produktes.
Er macht auch auf mögliche Schwierigkeiten aufmerksam.
Direkt am Produkt angebrachte Hinweise wie z.B.
• Dreh-/Fließrichtungspfeil
• Kennzeichen für Anschlüsse
•Typenschild
•Warnaufkleber
müssen unbedingt beachtet und in vollständig lesbarem
Zustand gehalten werden.

Einbau- und Betriebsanleitung Wilo-Star-Z/-ZD 9
Deutsch
2.2 Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung muss die
entsprechende Qualifikation für diese Arbeiten aufweisen. Ver-
antwortungsbereich, Zuständigkeit und Überwachung des Per-
sonals sind durch den Betreiber sicherzustellen. Liegen dem
Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu
schulen und zu unterweisen. Falls erforderlich kann dies im
Auftrag des Betreibers durch den Hersteller des Produktes
erfolgen.
2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann eine Gefähr-
dung für Personen, die Umwelt und Produkt/Anlage zur Folge
haben. Die Nichtbeachtung der Sicherheitshinweise führt zum
Verlust jeglicher Schadenersatzansprüche.
Im Einzelnen kann Nichtbeachtung beispielsweise folgende
Gefährdungen nach sich ziehen:
• Gefährdungen von Personen durch elektrische, mechanische
und bakteriologische Einwirkungen,
• Gefährdung der Umwelt durch Leckage von gefährlichen Stof-
fen,
• Sachschäden,
• Versagen wichtiger Funktionen des Produktes/der Anlage,
• Versagen vorgeschriebener Wartungs- und Reparaturverfahren.
2.4 Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufgeführten Sicherheitshin-
weise, die bestehenden nationalen Vorschriften zur Unfallver-
hütung sowie eventuelle interne Arbeits-, Betriebs- und
Sicherheitsvorschriften des Betreibers sind zu beachten.

Deutsch
10 WILO SE 08/2019

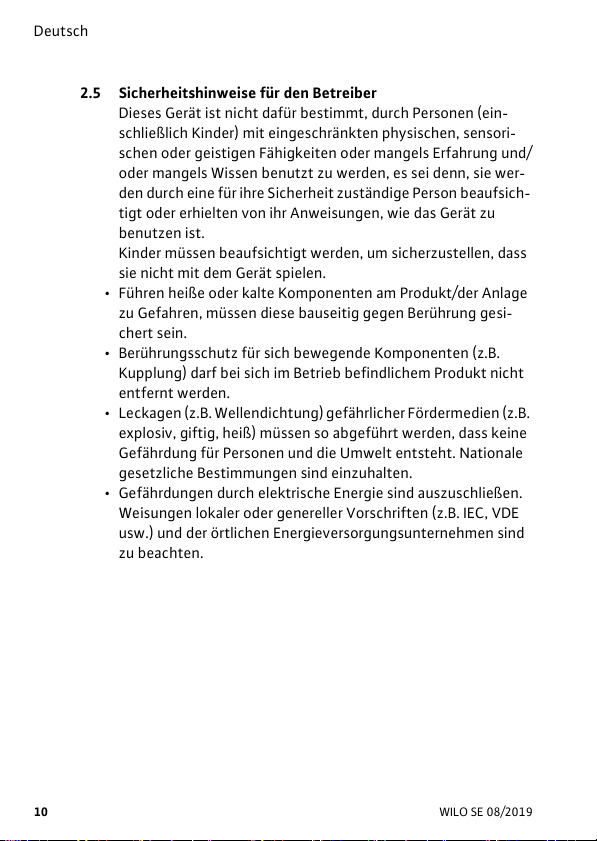

2.5 Sicherheitshinweise für den Betreiber
Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein-
schließlich Kinder) mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder mangels Erfahrung und/
oder mangels Wissen benutzt zu werden, es sei denn, sie wer-
den durch eine für ihre Sicherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
• Führen heiße oder kalte Komponenten am Produkt/der Anlage
zu Gefahren, müssen diese bauseitig gegen Berührung gesi-
chert sein.
• Berührungsschutz für sich bewegende Komponenten (z.B.
Kupplung) darf bei sich im Betrieb befindlichem Produkt nicht
entfernt werden.
• Leckagen (z.B. Wellendichtung) gefährlicher Fördermedien (z.B.
explosiv, giftig, heiß) müssen so abgeführt werden, dass keine
Gefährdung für Personen und die Umwelt entsteht. Nationale
gesetzliche Bestimmungen sind einzuhalten.
• Gefährdungen durch elektrische Energie sind auszuschließen.
Weisungen lokaler oder genereller Vorschriften (z.B. IEC, VDE
usw.) und der örtlichen Energieversorgungsunternehmen sind
zu beachten.

Einbau- und Betriebsanleitung Wilo-Star-Z/-ZD 11
Deutsch
2.6 Sicherheitshinweise für Montage- und Wartungsarbeiten
Der Betreiber hat dafür zu sorgen, dass alle Montage- und War-
tungsarbeiten von autorisiertem und qualifiziertem Fachperso-
nal ausgeführt werden, das sich durch eingehendes Studium der
Betriebsanleitung ausreichend informiert hat.
Die Arbeiten an dem Produkt/der Anlage dürfen nur im Still-
stand durchgeführt werden. Die in der Einbau- und Betriebsan-
leitung beschriebene Vorgehensweise zum Stillsetzen des
Produktes/der Anlage muss unbedingt eingehalten werden.
Unmittelbar nach Abschluss der Arbeiten müssen alle Sicher-
heits- und Schutzeinrichtungen wieder angebracht bzw. in
Funktion gesetzt werden.
2.7 Eigenmächtiger Umbau und Ersatzteilherstellung
Eigenmächtiger Umbau und Ersatzteilherstellung gefährden die
Sicherheit des Produktes/Personals und setzen die vom Her-
steller abgegebenen Erklärungen zur Sicherheit außer Kraft.
Veränderungen des Produktes sind nur nach Absprache mit
dem Hersteller zulässig. Originalersatzteile und vom Hersteller
autorisiertes Zubehör dienen der Sicherheit. Die Verwendung
anderer Teile hebt die Haftung für die daraus entstehenden
Folgen auf.
2.8 Unzulässige Betriebsweisen
Die Betriebssicherheit des gelieferten Produktes ist nur bei
bestimmungsgemäßer Verwendung entsprechend Abschnitt 4
der Betriebsanleitung gewährleistet. Die im Katalog/Datenblatt
angegebenen Grenzwerte dürfen auf keinen Fall unter- bzw.
überschritten werden.

Deutsch
12 WILO SE 08/2019

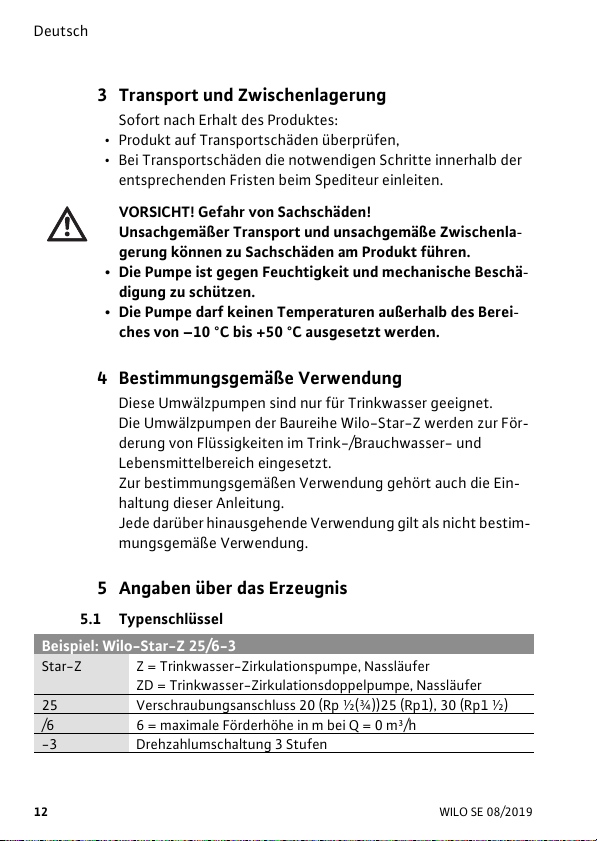

3 Transport und Zwischenlagerung
Sofort nach Erhalt des Produktes:
• Produkt auf Transportschäden überprüfen,
• Bei Transportschäden die notwendigen Schritte innerhalb der
entsprechenden Fristen beim Spediteur einleiten.
VORSICHT! Gefahr von Sachschäden!
Unsachgemäßer Transport und unsachgemäße Zwischenla-
gerung können zu Sachschäden am Produkt führen.
• Die Pumpe ist gegen Feuchtigkeit und mechanische Beschä-
digung zu schützen.
• Die Pumpe darf keinen Temperaturen außerhalb des Berei-
ches von –10 °C bis +50 °C ausgesetzt werden.
4 Bestimmungsgemäße Verwendung
Diese Umwälzpumpen sind nur für Trinkwasser geeignet.
Die Umwälzpumpen der Baureihe Wilo-Star-Z werden zur För-
derung von Flüssigkeiten im Trink-/Brauchwasser- und
Lebensmittelbereich eingesetzt.
Zur bestimmungsgemäßen Verwendung gehört auch die Ein-
haltung dieser Anleitung.
Jede darüber hinausgehende Verwendung gilt als nicht bestim-
mungsgemäße Verwendung.
5 Angaben über das Erzeugnis
5.1 Typenschlüssel
Beispiel: Wilo-Star-Z 25/6-3
Star-Z Z = Trinkwasser-Zirkulationspumpe, Nassläufer
ZD = Trinkwasser-Zirkulationsdoppelpumpe, Nassläufer
25 Verschraubungsanschluss 20 (Rp ½(¾))25 (Rp1), 30 (Rp1 ½)
/6 6 = maximale Förderhöhe in m bei Q = 0 m³/h
-3 Drehzahlumschaltung 3 Stufen

Einbau- und Betriebsanleitung Wilo-Star-Z/-ZD 13
Deutsch
1) Die Werte gelten bis 300 m über dem Meeresspiegel; Zuschlag für höhere Lagen:
0,01 bar/100 m Höhenzuwachs. Zur Vermeidung von Kavitationsgeräuschen ist der
Mindest-Zulaufdruck am Saugstutzen der Pumpe einzuhalten!
2) Für Doppelpumpen Star-ZD ist zusätzlich ein Schaltgerät für den zeitabhängigen
Haupt-/Reserve oder Additions-/Spitzenlastbetrieb erforderlich.
5.3 Lieferumfang
• Umwälzpumpe komplett
• 2 Stück Flachdichtungen
• Einbau- und Betriebsanleitung
5.4 Zubehör
Zubehör muss gesondert bestellt werden:
• Wärmedämmschale (nur für Einzelpumpen)
• Verschraubungen
•Steckmodul S1R-h
Detaillierte Auflistung siehe Katalog

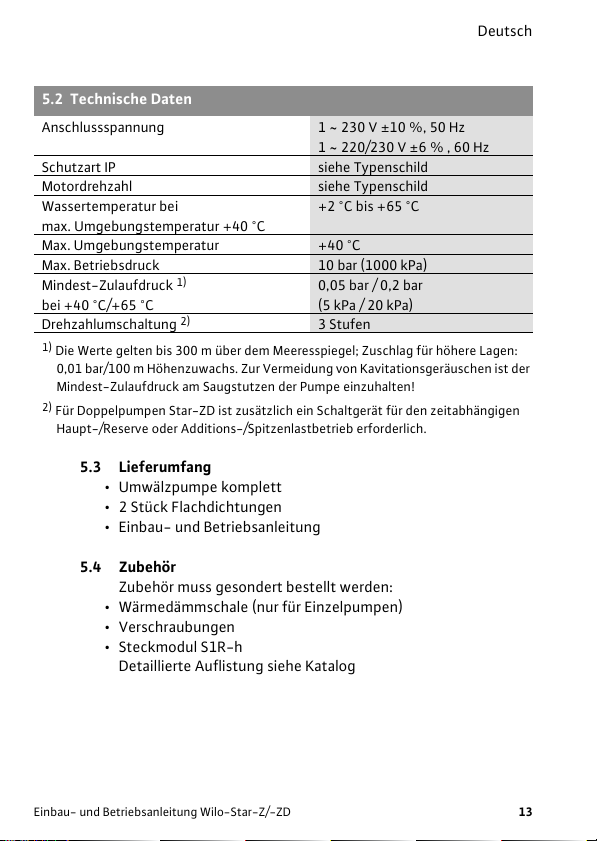

5.2 Technische Daten
Anschlussspannung 1 ~ 230 V ±10 %, 50 Hz
1 ~ 220/230 V ±6 % , 60 Hz
Schutzart IP siehe Typenschild
Motordrehzahl siehe Typenschild
Wassertemperatur bei
max. Umgebungstemperatur +40 °C
+2 °C bis +65 °C
Max. Umgebungstemperatur +40 °C
Max. Betriebsdruck 10 bar (1000 kPa)
Mindest-Zulaufdruck 1)
bei +40 °C/+65 °C
0,05 bar / 0,2 bar
(5 kPa / 20 kPa)
Drehzahlumschaltung 2) 3 Stufen

Deutsch
14 WILO SE 08/2019
6Beschreibung und Funktion
6.1 Beschreibung des Produktes
Die Umwälzpumpen der Baureihe Star-Z sind speziell auf die
Betriebsverhältnisse in Trinkwasser-Zirkulationssystemen
abgestimmt. Sie sind durch Werkstoffauswahl und Konstruk-
tion korrosionsfest gegen alle Bestandteile im Trinkwasser.

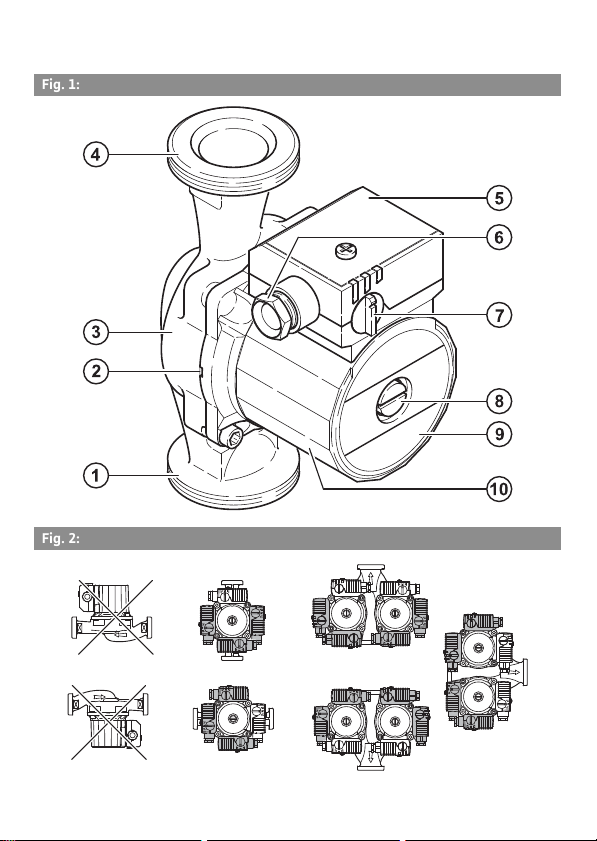

Die Pumpe (Fig. 1) besteht aus einer Hydraulik, einem Nassläu-
fermotor mit Klemmenkasten. In der Nassläuferpumpe sind alle
rotierenden Teile vom Fördermedium umströmt, auch der Rotor
des Motors. Eine dem Verschleiß unterliegende Wellenabdich-
tung ist nicht erforderlich. Das Fördermedium schmiert die
Gleitlager und kühlt die Lager und den Rotor. Ein Motorschutz
ist nicht erforderlich. Selbst der maximale Überlaststrom kann
den Motor nicht schädigen. Der Motor ist blockierstromfest.
Begriffe (Fig. 1):
1. Saugstutzen
2. Kondensatablauf
3. Pumpengehäuse
4. Druckstutzen
5. Klemmenkasten
6. Kabelzuführung
7. Drehzahlschalter
8. Entlüftung
9. Typenschild
10. Motorgehäuse

Einbau- und Betriebsanleitung Wilo-Star-Z/-ZD 15
Deutsch

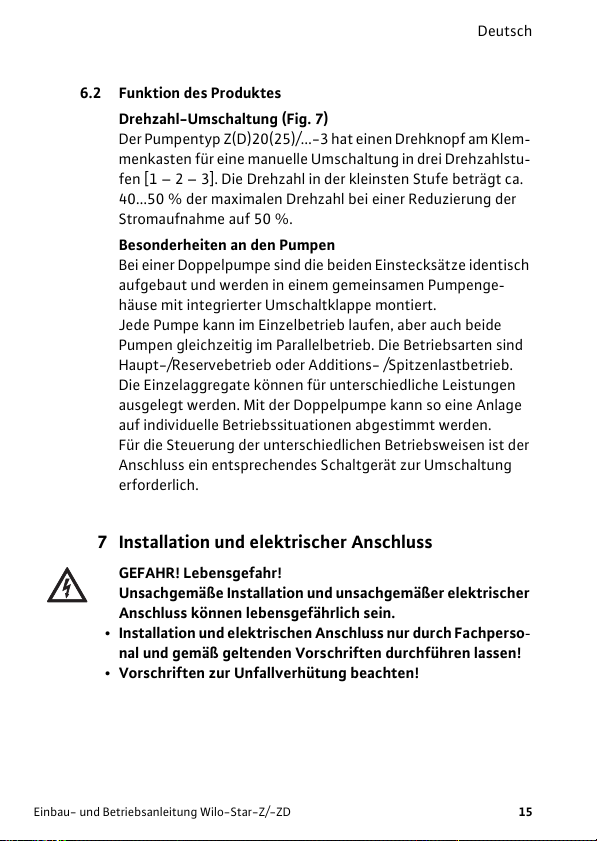

6.2 Funktion des Produktes
Drehzahl-Umschaltung (Fig. 7)
Der Pumpentyp Z(D)20(25)/...-3 hat einen Drehknopf am Klem-
menkasten für eine manuelle Umschaltung in drei Drehzahlstu-
fen [1 – 2 – 3]. Die Drehzahl in der kleinsten Stufe beträgt ca.
40...50 % der maximalen Drehzahl bei einer Reduzierung der
Stromaufnahme auf 50 %.
Besonderheiten an den Pumpen
Bei einer Doppelpumpe sind die beiden Einstecksätze identisch
aufgebaut und werden in einem gemeinsamen Pumpenge-
häuse mit integrierter Umschaltklappe montiert.
Jede Pumpe kann im Einzelbetrieb laufen, aber auch beide
Pumpen gleichzeitig im Parallelbetrieb. Die Betriebsarten sind
Haupt-/Reservebetrieb oder Additions- /Spitzenlastbetrieb.
Die Einzelaggregate können für unterschiedliche Leistungen
ausgelegt werden. Mit der Doppelpumpe kann so eine Anlage
auf individuelle Betriebssituationen abgestimmt werden.
Für die Steuerung der unterschiedlichen Betriebsweisen ist der
Anschluss ein entsprechendes Schaltgerät zur Umschaltung
erforderlich.
7 Installation und elektrischer Anschluss
GEFAHR! Lebensgefahr!
Unsachgemäße Installation und unsachgemäßer elektrischer
Anschluss können lebensgefährlich sein.
• Installation und elektrischen Anschluss nur durch Fachperso-
nal und gemäß geltenden Vorschriften durchführen lassen!
• Vorschriften zur Unfallverhütung beachten!

Deutsch
16 WILO SE 08/2019
7.1 Installation
• Einbau der Pumpe erst nach Abschluss aller Schweiß- und
Lötarbeiten und der ggf. erforderlichen Spülung des Rohrsy-
stems.
• Die Pumpe an gut zugänglicher Stelle montieren zur leichten
Überprüfung bzw. Demontage.
• Wird die Pumpe in ein Trinkwasser-Zirkulationssystem einge-
baut, so muss druckseitig eine Rückschlagklappe installiert
werden.
• Vor und hinter der Pumpe sollten Absperrarmaturen eingebaut
werden, um einen evtl. Pumpenaustausch zu erleichtern.
• Montage so durchzuführen, dass evtl. Leckagewasser nicht
auf den Klemmenkasten tropfen kann,
• Hierzu oberen Absperrschieber seitlich ausrichten.
• Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmo-
tor, sowie das Modul nicht gedämmt werden. Die Kondensatab-
lauföffnungen müssen frei sein (Fig. 3, Pos. 2).
• Pumpe mit waagerecht liegendem Pumpenmotor und frei von
mechanischen Spannungen montieren. Einbaulagen für die
Pumpe siehe Fig. 2.
• Richtungspfeile auf dem Pumpengehäuse und der Isolierschale
(Zubehör) zeigen die Fließrichtung an (Fig. 3, Pos. 1).
• Die Pumpe mit einem Maulschlüssel gegen Verdrehen sichern
(Fig. 4).
• Für eine erforderliche Klemmenkastenpositionierung kann das
Motorgehäuse nach Lösen der Motorbefestigungsschrauben
verdreht werden (Fig. 5).
Hinweis: Generell den Motorkopf verdrehen, bevor die Anlage
befüllt ist. Beim Verdrehen des Motorkopfes bei einer bereits
befüllten Anlage, nicht den Motorkopf aus dem Pumpenge-
häuse herausziehen. Unter leichtem Druck auf die Motoreinheit
den Motorkopf verdrehen, damit kein Wasser aus der Pumpe
heraustreten kann.
