Wisi COMPACT LR 54 E2000 User manual

- 1 -
LR 54 E2000 / LR 54S SC/APC ortsgespeist Optischer Node
LR 55 E2000 / LR 55S SC/APC ferngespeist
046 402
Betriebsanleitung
LASER CLASS 1
Die Faser nicht knicken. Minimum Biegeradius 2.5 cm.
EN 50 083-1ff
Servicearbeiten dürfen nur durch geschultes Personal ausgeführt werden!
Auf spannungsführende Teile achten! Betriebs- und Fernspeisespannung abschalten!
Optischer Empfänger / Sender
Integrierte Splice Box
Rückwegtransmitter steckbar
Diplexfilter, Verteiler steckbar
Interface für NMS-Transponder
Alle Einstellungen (Pegel, Slope etc.) mit WISI OK 41A- Handset oder NMS bei Verwendung eines HMS-
Transponders
Automatische Pegelregelung (ALC ) über optische Eingangsleistung
WISI COMPACT LINE
GB=page 11

- 2 -
100,4
266
225
215
238
Zubehör
Bestellinformationen
No. Type LR54 / 55/S Zubehör
werkseitig separat bestellen
(1) LT 40 S -FP laser 1310 nm — X
oder LT 41 S 1310 nm opt. Tx — X
oder LT 45 S 1430 nm opt. Tx — X
oder LT 45 S 1450 nm opt. Tx — X
oder LT 45 S 1470 nm opt. Tx — X
oder LT 45 S 1490 nm opt. Tx — X
oder LT 45 S 1510 nm opt. Tx — X
oder LT 45 S 1530 nm opt. Tx — X
oder LT 45 S 1550 nm opt. Tx — X
oder LT 45 S 1570 nm opt. Tx — X
oder LT 45 S 1590 nm opt. Tx — X
oder LT 45 S 1610 nm opt. Tx — X
(2) VT 51 transponder — X
(3) XE 50F Jumper X
(4) XM splitter Jumper X
Achtung: XE 50F... ist nicht
kompatibel mit XE 50!!
Zubehör
Handset OK 41A
LR 54 / S - 230 VAC
HF-Ausgang 2
incl. XM Splitter
Breitbandiger
Rückweg
0-300 MHz
(Kappe ab-
schrauben)
Faser
Ein- /Ausgang HF-Ausgang 1

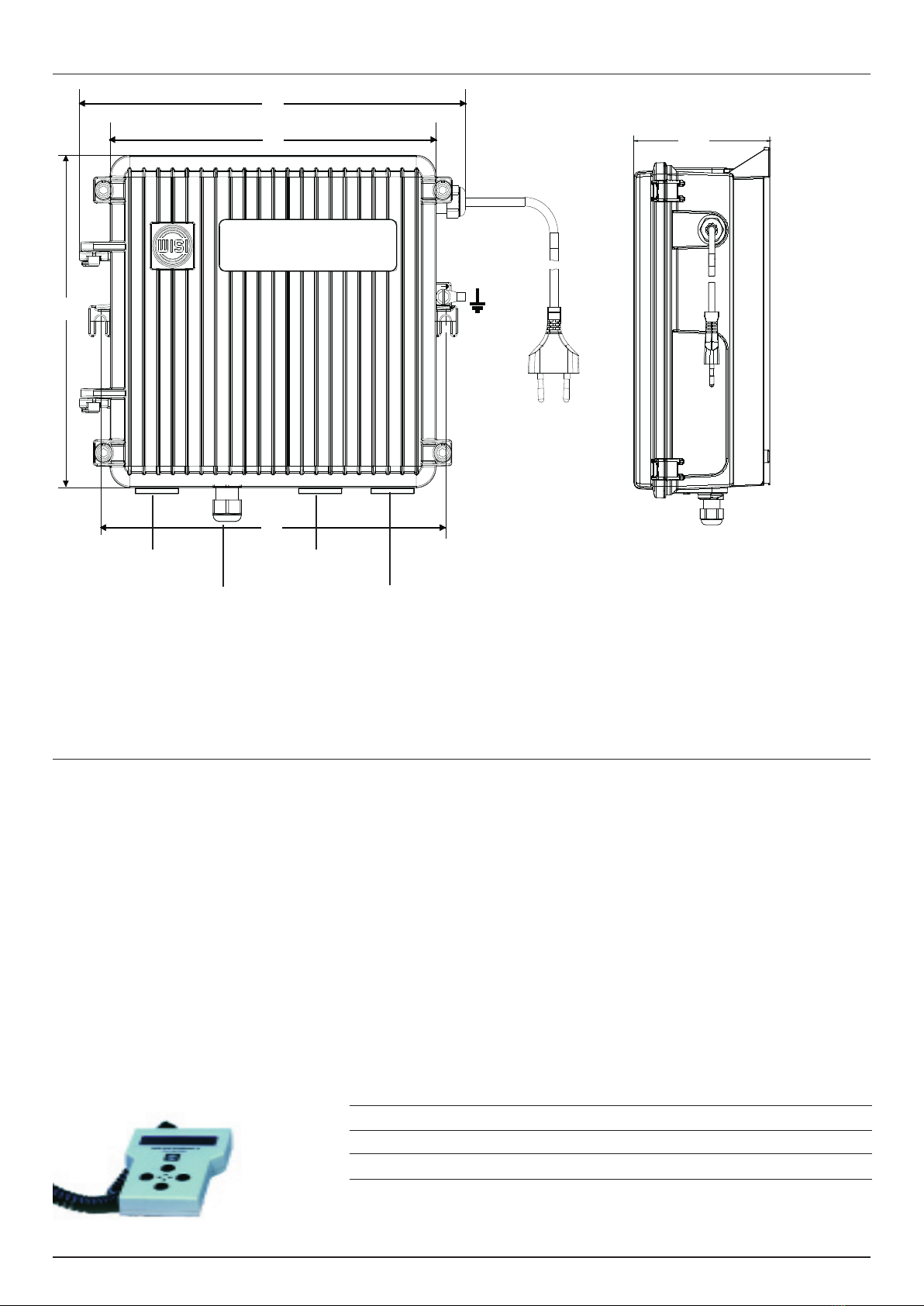

Abmessungen
— 1 x XE 50F mitbestellen! —

- 3 -

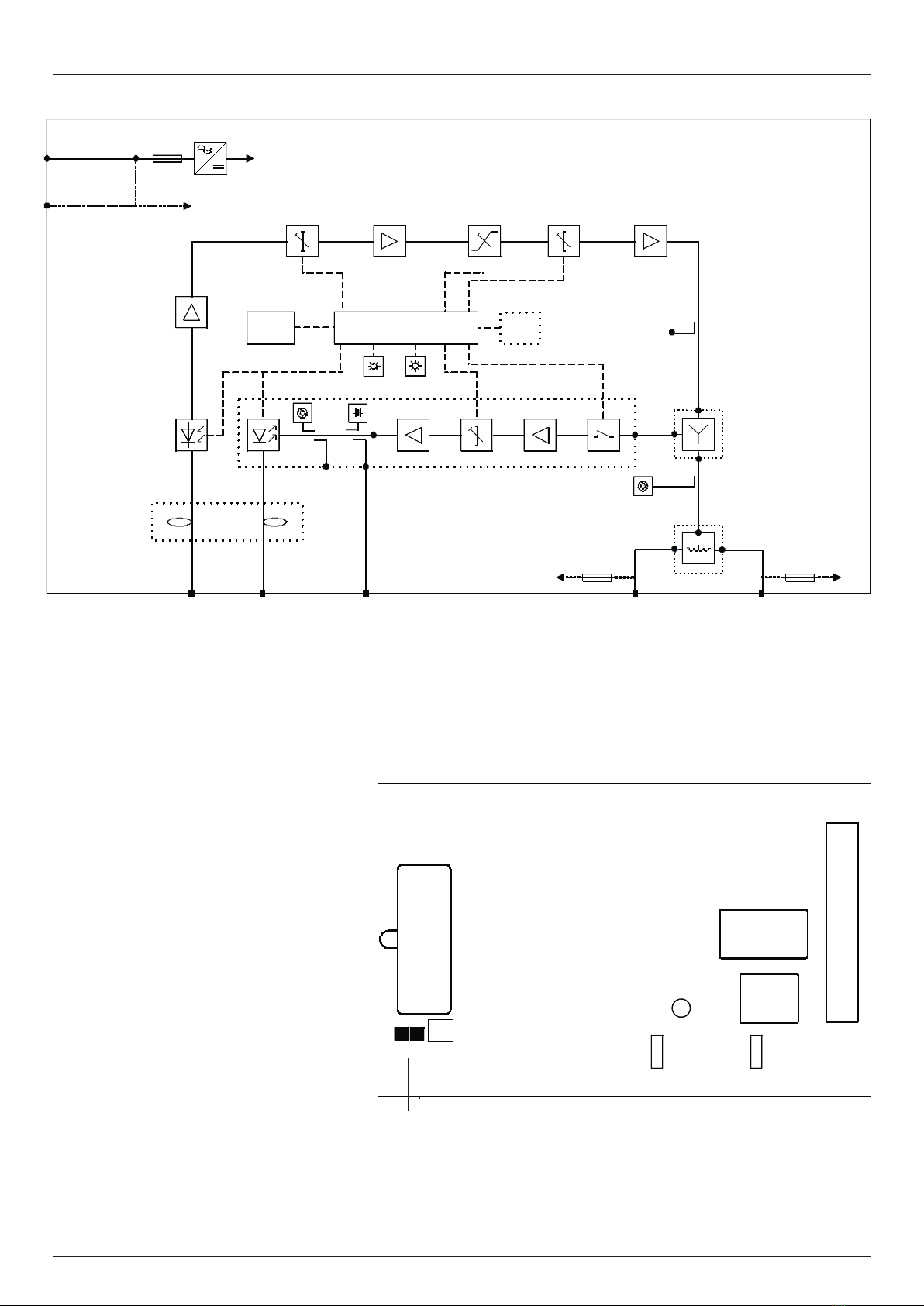

Blockdarstellung
Lageplan
Inbetriebnahme des Fiber Node
1. Fiber Node spannungsfrei schalten.
Fernspeisespannung abschalten!
Auf spannungsführende Teile ach-
ten!
2. Schrauben lösen und Deckel öffnen.
3. Die Glasfaser am Faser Ein-/Ausgang
einführen.
4. SC/APC (E2000) Pigtail an die Faser
anspleisen. Die Glasfaser nicht
knicken.
5. Die Faser in die Spleisbox einlegen.
6. Betriebsspannung bzw. Fernspeise-
spannung anlegen.
7. Alle Einstellungen wie (Pegel, Slope
etc.) mit WISI OK41A-Handset oder
NMS, falls ein HMS-Transponder
eingesetzt wird.
LED-Anzeige für RX - TX
24 V DC
5 V DC
-8 V DC
Optical
Input
Power Amp
Testpoint
-20 dB
Out 1
Fuse
µC
Equalizer
0 – 15 dB
Attenuator
0 - 15 dB
AGC
Handset
interface
Amp
230 V AC
RX power
Out 2
Pre Amp
pigtailed PIN HP /LP
TX power
Optical
Output
Amp Amp ICSOMI Control
Return TX Module
LT4x
NMS DS
NMS US
NMS
VT51
Splitter / Tap
XM
Return Path In
10- 300 MHz
XE 50 F
27- 65 V AC
LR 54
LR 55
AC
AC AC
Fuse
Fuse
Fiber
Management
(1)
(2)
(4)
(3)
1
2
TP Pilot
TP
XE 50F
LT4x
VT51 Transponder
F 2 F 1
Handset
Rx Tx
(1)
(2)
(3)
XM
(4)
TP DS

- 4 -
Downstream incl. Empfänger-Module
Wellenlänge 1290-1600 nm
Opt.Rückflußdämpfung > 40 dB
Faser single mode 9/125 µm
Optischer-Anschluß SC/APC (E2000 auf Anfrage)
Ausgangsimpedanz 75 Ohm
Ausgangs-Rückflußdämpfung > 18 dB (-1.5 dB / oct.)
Frequenzbereich 47/85- 8621) MHz
Optischer Eingangspegel für geregelten opt. Ausgangspegel
-7 to +0 dBm
Geregelter Ausgangspegel (ALC on 5% OMI) 112 dBµV
Dämpfungssteller 0-15 dB
- Einstellschritte 0.5 dB
Entzerrer 0 - 15 dB
- Einstellschritte 0.5 dB
Empfängerrauschen < 5 pA /√Hz
Summenstörabstände für CENELEC 42 Ch. 110 dBµV, flat
113 dBµV, 9 dB slope CSO > 60 dB
CTB > 60 dB
HF-Testpunkt -20 dB
Upstream incl. Sende-Module
Wellenlänge LT 40 S (FP laser) 1310±40 nm
S=SC/APC LT 41 S 1310±20 nm
LT 45 S / 1430 1430±2 nm
LT 45 S / 1450 1450±2 nm
LT 45 S / 1470 1470±2 nm
LT 45 S / 1490 1490±2 nm
LT 45 S / 1510 1510±2 nm
LT 45 S / 1530 1530±2 nm
LT 45 S / 1550 1550±2 nm
LT 45 S / 1570 1570±2 nm
LT 45 S / 1590 1590±2 nm
LT 45 S / 1610 1610±2 nm
Opt. Ausgangsleistung 3 dBm
Frequenzbereich 10 - 30 / 651) MHz
Breitbandiger HF-Eingang 10 - 300 MHz (106 dBµV = 5% OMI)
Eingangs-Rückflußdämpfung > 18 dB
RIN -LT41/45 < -145 dB/Hz
-LT 40 < -135 dB/Hz
Nominaler Eingangspegel 75 dBµV
Technische Daten

- 5 -
OMI-Regelbereich 3 – 8% @ 75 dBµV input
- Einstellschritte 1 %
ICS 0 / 8 / >45 dB
HF-Testpunkt Laser in 75 dBµV = 5% OMI
Referenzpilot 3,16% OMI
Pilot-Frequenzen
LT 40, 41 S / 1310 - 6.5 MHz;
LT 45 S / 1430 - 5.8 MHz;
LT 45 S / 1450 - 6.0 MHz;
LT 45 S / 1470 - 6.2 MHz;
Allgemeines
HF-Anschlüsse PG11
BetriebsspannungLR 54 / S 180 –265 VAC
LR 55 / S 27-65 VAC
Überspannungsschutz Netzteil/ HF-Eingänge 2 / 6 kV2)
Leistungsaufnahme 25 W
Fernspeisestrom < 8 A
Betriebsumgebungstemperatur -20°C.. +55°C
Lagertemperatur -25°C...+75°C
EMV EN 50083-2
Schutzklasse IP 66
Abmessungen 260 x 215 x 95 mm
Downstream - Einstellungen und Anzeigen mit Handset oder NMS-Transponder
Monitoring:
- opt. Eingangspegel
- Dämpfungssteller
- Entzerrerausgang
Konfiguration:
- Dämpfungssteller Eingang 0-20 dB (@ ALC off)
Ausgang 0-15 dB
- Entzerrer 0-15 dB
- ALC on / off
- Alarm / Warnschwellen
LT 45 S / 1490 - 6.4 MHz;
LT 45 S / 1510 - 6.6 MHz;
LT 45 S / 1530 - 6.8 MHz;
LT 45 S / 1550 - 7.0 MHz;
LT 45 S / 1570 - 7.2 MHz;
LT 45 S / 1590 - 7.4 MHz;
LT 45 S / 1610 - 7.6 MHz;

- 6 -
Upstream
Monitoring:
- opt. Ausgangspegel
- Temperatur
Konfiguration:
- Laser on / off
- OMI 3 -8%
- ICS 0 / 8 / >45 dB
- Alarm / Warnschwellen 3)
- Pilot on / off
Alarme / Warnungen3):
- Optische Eingangsleistung zu hoch / zu niedrig
- Optische Sendeleistung zu hoch / zu niedrig
- Temperatur zu hoch / zu niedrig
- Begrenzung ALC-Bereich
Alle Alarm- Warnschwellen sind einstellbar!
1) abhängig vom Diplexfilter
2) EN 61000-4-5 1,2 / 50 µs pulse
3) nur bei HMS

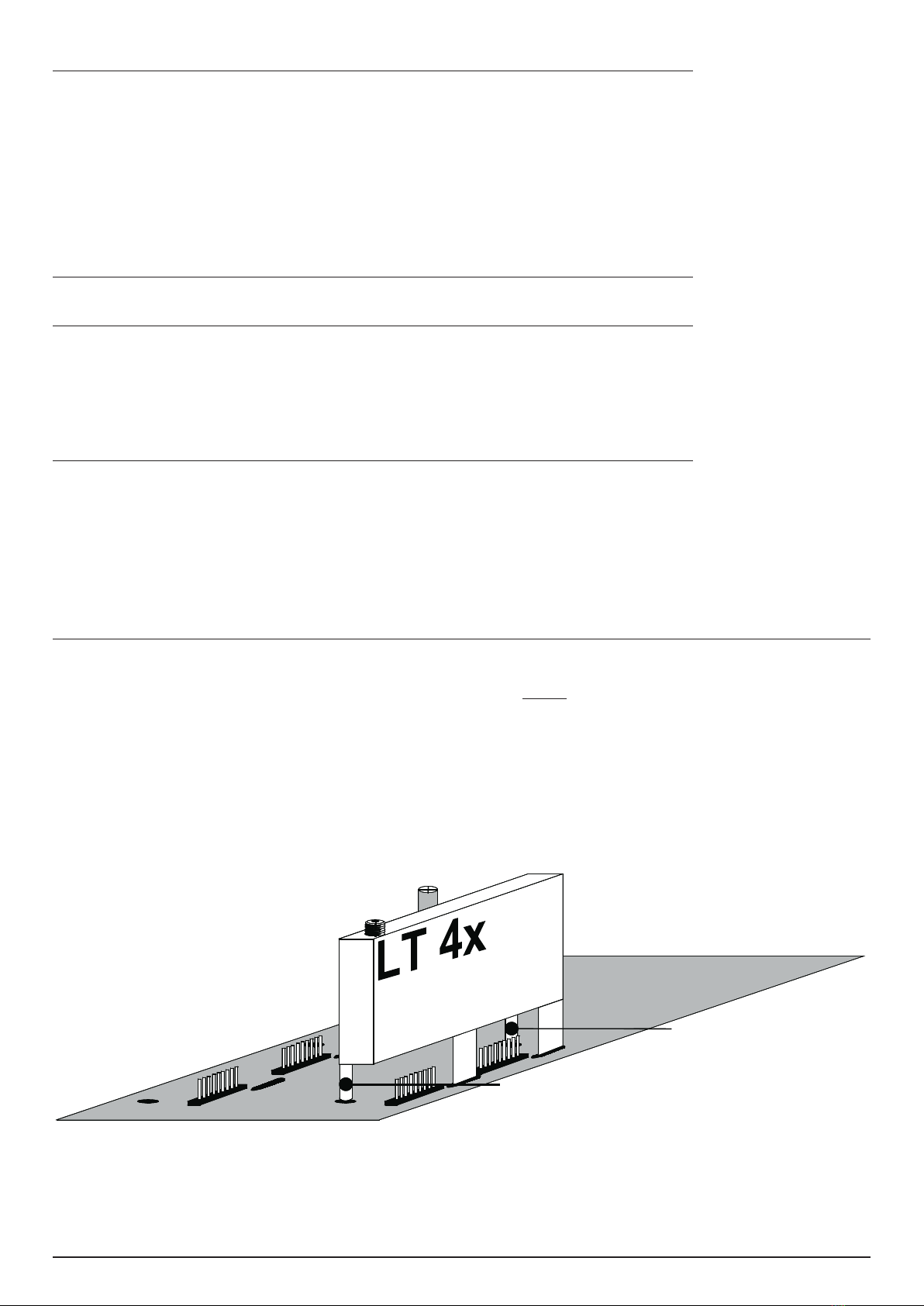

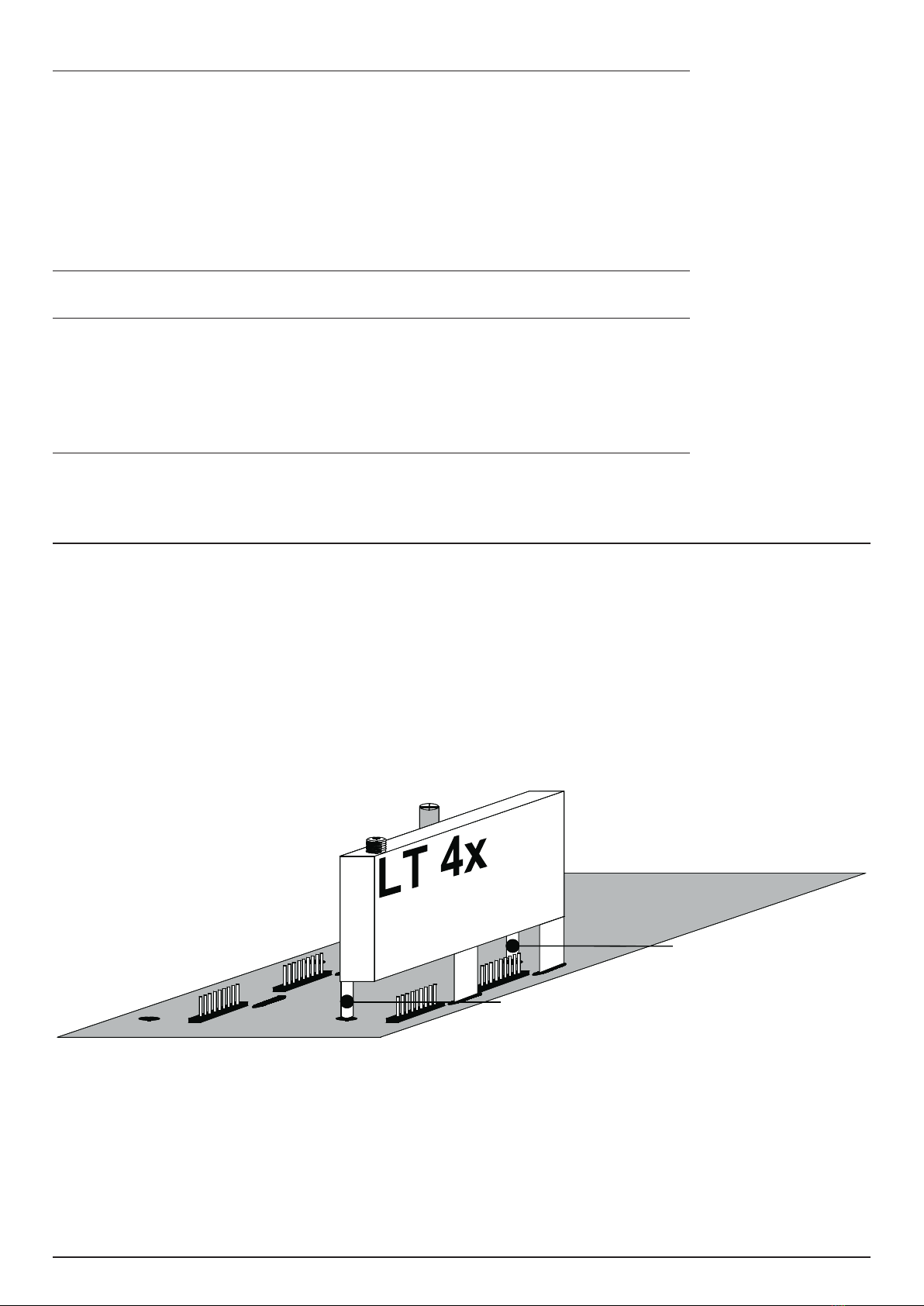

Führungsstifte (A) entfernen bei Einbau in Verstärker ohne Führungslöcher
Module mit Stift (A) können dann in einen Verstärker ohne Führungslöcher eingesetzt werden, indem
man vorher die Führungsstifte entfernt. LT 4x-Module vom Verstärker und anderen elektronischen
Komponenten fern halten.
Mit einer Zange die Stifte (A) abbrechen.
Darauf achten, daß diese nicht in das Verstärkergehäuse fallen. !!!
Einbau LT 4x-Module mit Führungsstiften (A)
(A)
(A)

- 7 -

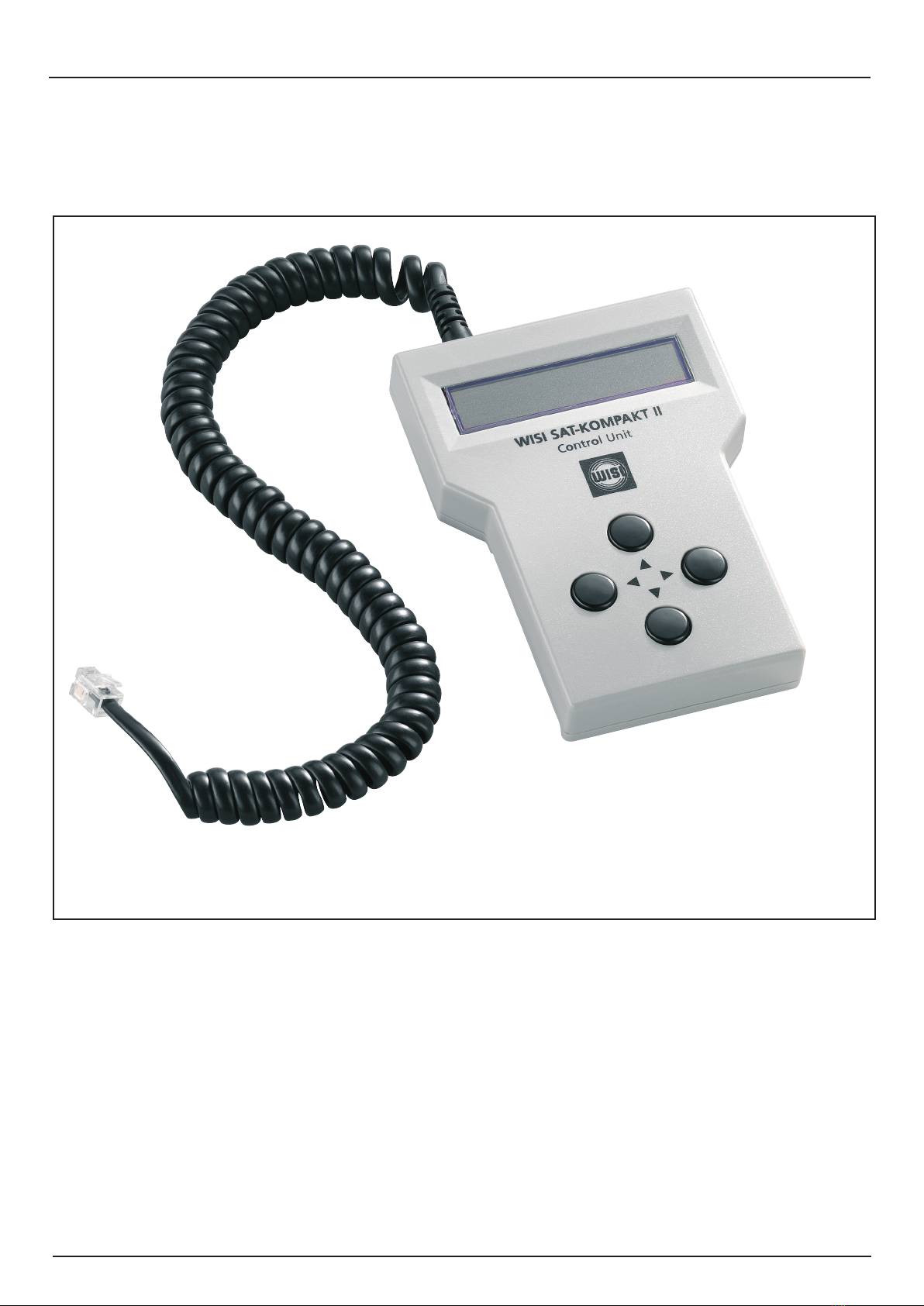

Parametereinstellung mit Handset OK 41A

- 8 -
Anschluß
Handset an Buchse einstecken.
Betriebsspannung anschließen.
Bedienschritte auswählen
 Tasten. — Bedienschritt wählen.
Taste. — Weiter zum Untermenü.
Taste. — Zurück zum Bedienschritt
Untermenü/Einstellungen
 Tasten. — Anzeige oder zu ändernden Wert wählen.
Cursor steht unter dem Wert z.B. 5.05
 Tasten. — Wert ändern.
Handset OK... (Zubehör)
Parametereinstellung mit Handset
Legende: L/R-Taste = Left/Right
Beschreibung
Optische ALC
Eine optische ALC (Automatic Level Control) stellt den Ausgangspegel je nach optischer Empfangsleistung
nach. Dadurch wird ein nahezu konstanter Ausgangspegel bei verschiedenen optischen Empfangsleistungen
erreicht.
Falls eine Anpassung des Ausgangspegels an unterschiedliche OMIs notwendig sein sollte, kann unter „Out
level offset“ eine Anpassung vorgenommen werden.
Die optische ALC lässt sich im Auslieferungszustand nicht abschalten, da so ein „überfahren“ der einzelnen
Verstärkerstufen bei hohen optischen Eingangspegeln verhindert wird.
Einpegeln der Node
Modus „optical ALC ON“. Dieser Zustand ist bei der Erstinbetriebnahme automatisch eingestellt.
Die HF-Parameter wie Slope, attenuator werden am Ausgang entsprechend der gültigen Einstellvorschrift
eingestellt.
Left Right
Down
Up
WISI LR55
V1.0001

- 9 -
WISI LR 54
Downstream
Upstream
Startdisplay Menulevel 1 Values
Opt.Trans-
mission Power
Up.ICS
Pilot
OT Laser 1
On / Off
On / off
Menulevel 2
V 1.0001
3...8% 1% Step
T:+47C
Transmitter
Opt. Transmission Power
+3.0 dBm 2.0 mW
0,1...2 mW 0.1 mW Step
ORP low
warn.
0,1...2 mW
0.1 mW Step
ORP low
alarm
no, not save
yes, save
Save Val. >
OK41A
no, not save
yes, save
Rec. Val. <
OK41A
Low 0 dB
Pad 8 dB
High >45 dB
.
+ 0 dBm
1 mW
Opt.
ALC Mode
Opt. ALC Mode
Optical ALC on
0...20 dB 0.5 dB Step
Out slope
Out
attenuator
opt. Rec
Atten.
(3) (ALC on/off schalten
ALC set to on/off)
Opt.Rec.Power
0...15 dB 0.5 dB Step
0...15 dB 0.5 dB Step
Enable Manu / auto Level
Spec.Lev.
Cntr.
(3)
(3)
-3 ...3 dB 1 dB Step
out.level
offs
ALC on
ALC off
Mit / with LT 4x
Opt.
RecPower
Sys.
Settings
Opt.
Mod.Index

- 10 -
WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
Technische Änderungen und Druckfehler vorbehalten!
03/08

- 11 -
LR 54 E2000 / LR 54S SC/APC local feed Optical Node
LR 55 E2000 / LR 55S SC/APC remote feed
Operating instructions
Compact optical receiver / transmitter
Upstream transmitter plugable
Integrated splice box
Diplex filter and splitters plugable
Interface for NMS transponder
All settings (level, slope etc.) by WISI OK41A handset or NMS if a HMS transponder is used
Automatic level control (ALC ) for constant output level
WISI COMPACT LINE
EN 50 083-1ff
Services and repairs should only be carried out by experts.
Pay attention to live parts or wires! Switch off power supply or remote feed voltage.
LASER CLASS 1
Do not kink the optical fibre. Minimum bending radius 2.5 cm.

- 12 -
Accessory
Ordering informations
No. Type LR54 / 55 / S Accessory
ex factory separate order
(1) LT 40 S 1310 nm FP Laser — X
or LT 41 S 1310 nm opt. Tx — X
or LT 45 S 1430 nm opt. Tx — X
or LT 45 S 1450 nm opt. Tx — X
or LT 45 S 1470 nm opt. Tx — X
or LT 45 S 1490 nm opt. Tx — X
or LT 45 S 1510 nm opt. Tx — X
or LT 45 S 1530 nm opt. Tx — X
or LT 45 S 1550 nm opt. Tx — X
or LT 45 S 1570 nm opt. Tx — X
or LT 45 S 1590 nm opt. Tx — X
or LT 45 S 1610 nm opt. Tx — X
(2) VT 51 transponder — X
(3) XE 50F Jumper X
(4) XM splitter Jumper X

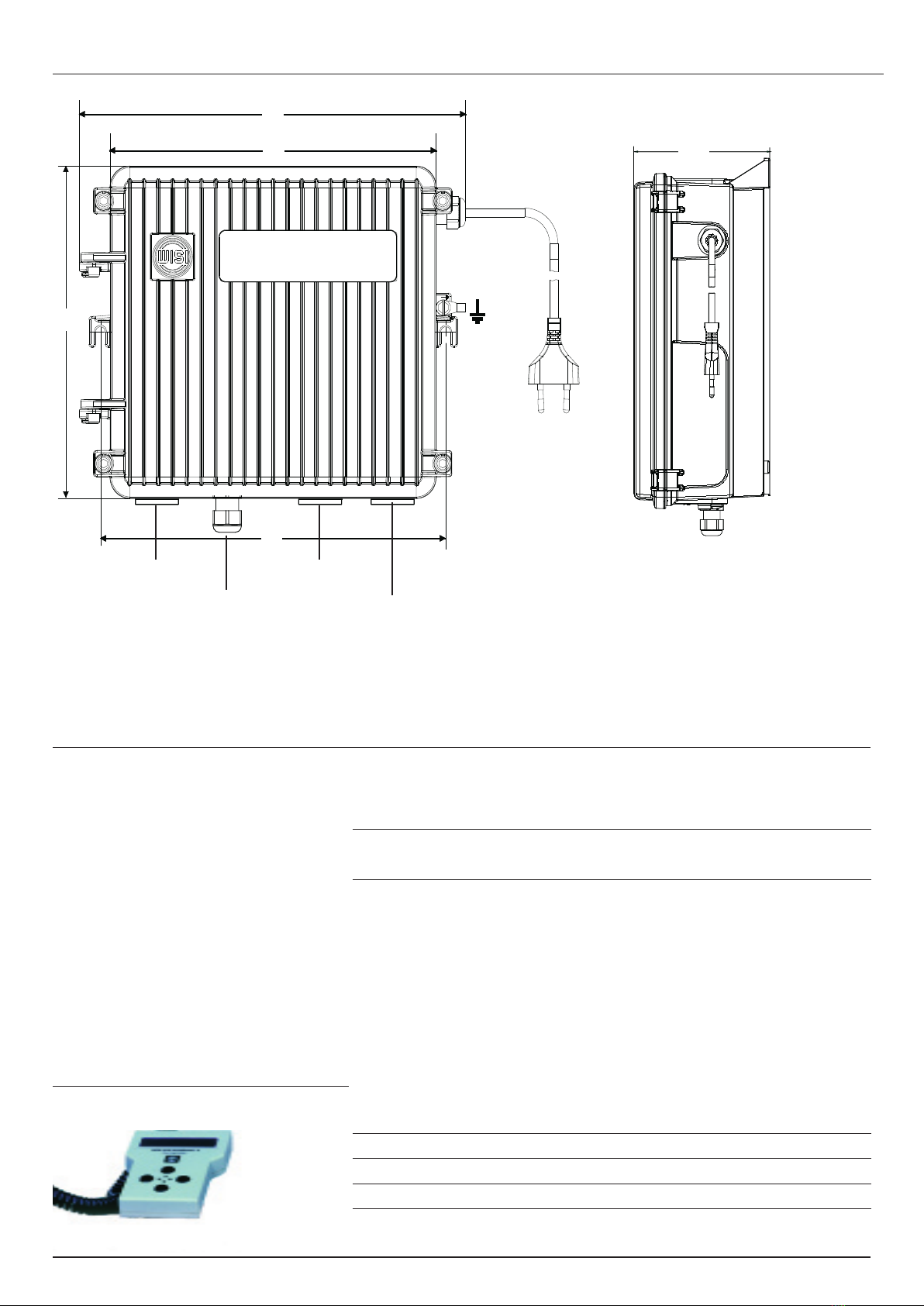

Dimensions
Attention: XE 50F... is not
compatible with XE 50!!
Accessory
OK 41A handset
LR 54 / S - 230 VAC
100,4
266
225
215
238
RF output 2
incl. XM Splitter
Broad band return
path in 0-300 MHz
(remove cap) Fiber input /output RF output 1
If LT 4... S (1) is ordered, also one XE 50F is required.

- 13 -

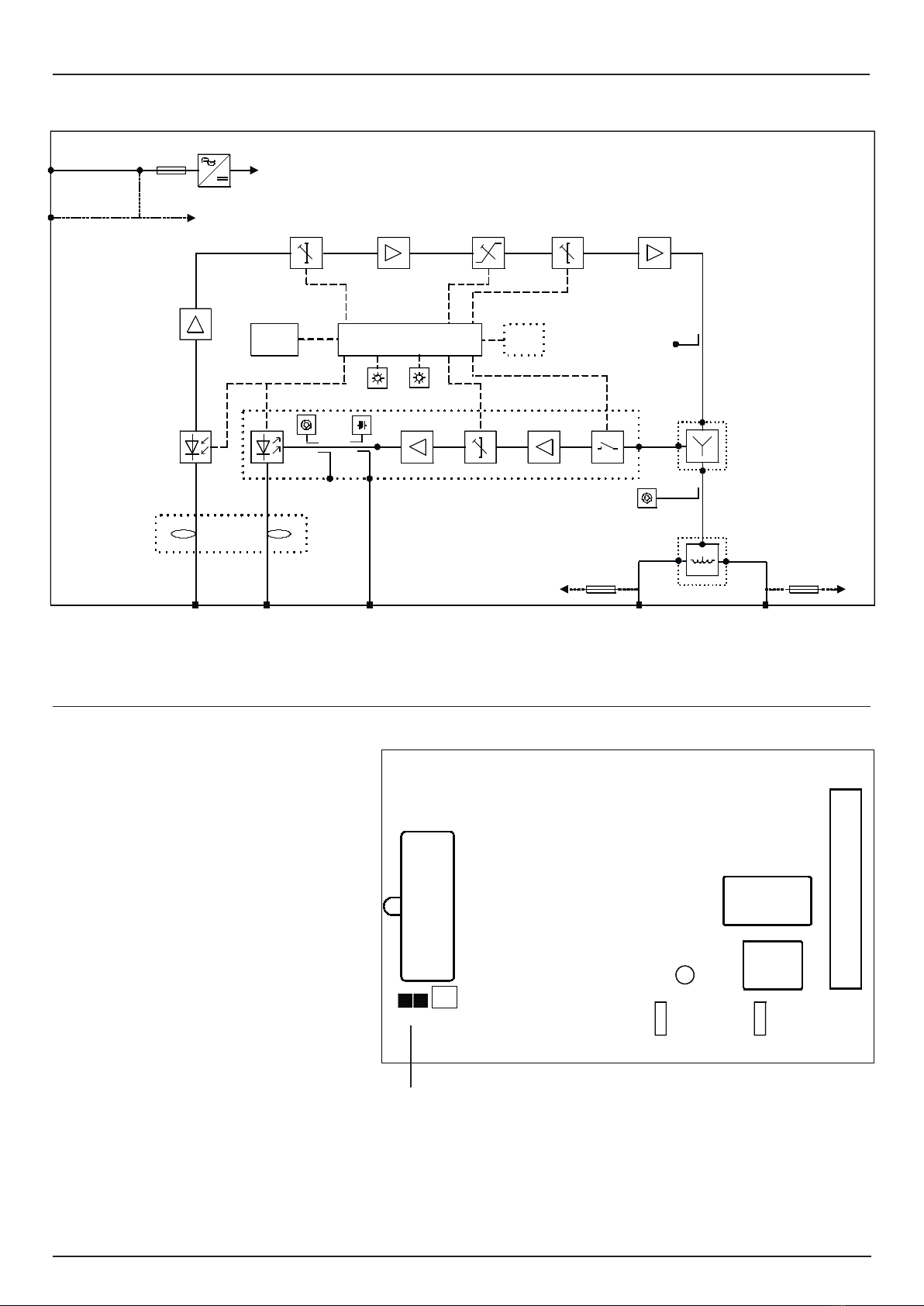

Block diagram
Site plan
Setting the Fiber node in operation
1. Disconnect the Fiber Node from
mains or remote feed voltage when
the cover is opened.
Pay attention to live parts or wires!
2. Loosen the screws and open the
cover.
3. Thread in the fiber through the
fiber input / output.
4. Splice the SC/APC (E2000) pigtail to
the fiber. Do not bend the fiber
sharply.
5. Thread in the fiber into the splice
box.
6. Switch on mains or remote feed
voltage.
7. All settings (level, slope etc.) by WISI
OK41A handset or NMS if a HMS
transponder is used
LED indicator for RX - TX
24 V DC
5 V DC
-8 V DC
Optical
Input
Power Amp
Testpoint
-20 dB
Out 1
Fuse
µC
Equalizer
0 – 15 dB
Attenuator
0 - 15 dB
AGC
Handset
interface
Amp
230 V AC
RX power
Out 2
Pre Amp
pigtailed PIN HP /LP
TX power
Optical
Output
Amp Amp ICSOMI Control
Return TX Module
LT4x
NMS DS
NMS US
NMS
VT51
Splitter / Tap
XM
Return Path In
10- 300 MHz
XE 50 F
27- 65 V AC
LR 54
LR 55
AC
AC AC
Fuse
Fuse
Fiber
Management
(1)
(2)
(4)
(3)
1
2
TP Pilot
TP
XE 50F
LT4x
VT51 Transponder
F 2 F 1
Handset
Rx Tx
(1)
(2)
(3)
XM
(4)
TP DS

- 14 -
Downstream incl. receiver module
Wavelength 1290-1600 nm
Opt.Return loss > 40 dB
Fiber single mode 9/125 µm
Optical connector SC/APC (E2000 auf Anfrage)
Output impedance 75 Ohm
Output return loss > 20 dB (-1.5 dB / oct.)
Frequency range 47/85- 8621) MHz
Opt. input level for controlled electrical output level -7 to +0 dBm
Controlled output level (ALC on, 5% OMI) 112 dBµV
Attenuator range 0-15 dB
- Step size 0.5 dB
Equalizer range (each output adjustable) 0 - 15 dB
- Step size 0.5 dB
Equivalent noise input < 5 pA /√Hz
Distorsion products for CENELEC 42 Ch. 110 dBµV, flat
113 dBµV, 9 dB slope
CSO > 60 dB
CTB > 60 dB
RF test point -20 dB
Upstream incl. transmitter module
WavelengthLT 40 S (FP laser)1310±40 nm
S = SC/APC LT 41 S 1310±20 nm
LT 45 S / 1430 1430±2 nm
LT 45 S / 1450 1450±2 nm
LT 45 S / 1470 1470±2 nm
LT 45 S / 1490 1490±2 nm
LT 45 S / 1510 1510±2 nm
LT 45 S / 1530 1530±2 nm
LT 45 S / 1550 1550±2 nm
LT 45 S / 1570 1570±2 nm
LT 45 S / 1590 1590±2 nm
LT 45 S / 1610 1610±2 nm
Opt. output power 3 dBm
Frequency range 10 - 30/ 651) MHz
Broad band RF input 10-300 MHz (106 dBµV = 5 % OMI)
Input return loss > 18 dB
RIN - LT 41/45 < -145 dB/Hz
- LT 40 < -135 dB/Hz
Specifications

- 15 -
Nominal input level 75 dBµV
OMI control range 3 – 8% @ 75 dBµV input
- Step size 1 %
ICS 0 / 8 / >45 dB
RF test points laser in 75 dBµV = 5% OMI
Reference pilot 3.16% OMI
Pilot frequencies
LT 40, 41 S / 1310 - 6.5 MHz;
LT 45 S / 1430 - 5.8 MHz;
LT 45 S / 1450 - 6.0 MHz;
LT 45 S / 1470 - 6.2 MHz;
General
RF connectors PG11
Power supply LR 54 / S 180 –265 VAC
LR 55 / S 27-65 VAC
Lightning protection at power supply / RF inputs 2 / 6 kV2)
Power consumption 25 W
Remote power current < 8 A
Ambient temperature -20°C... +55°C
Storage temperature -25°C...+75°C
EMC EN 50083-2
Protection class IP 66
Dimensions 260 x 215 x 95 mm
Downstream - settings and reading via handset or NMS
transponder
Monitoring:
- opt. input level
- Attenuator
- Equalizer out
Configuration:
- Attenuator in0-20 dB (@ ALC off)
out 0-15 dB
- Equalizer 0-15 dB
- ALC control on / off
- Alarm / warning thresholds
LT 45 S / 1490 - 6.4 MHz;
LT 45 S / 1510 - 6.6 MHz;
LT 45 S / 1530 - 6.8 MHz;
LT 45 S / 1550 - 7.0 MHz;
LT 45 S / 1570 - 7.2 MHz;
LT 45 S / 1590 - 7.4 MHz;
LT 45 S / 1610 - 7.6 MHz;

- 16 -
Upstream
Monitoring:
- opt. output level
- Temperature
Configuration
- Laser on / off
- ICS 0 / 8 / >45 dB
- Alarm / Warning thresholds 3)
- Pilot on / off
Alarme / Warnings3):
- Optical input power too high / too low
- Optical transmitting power too high / too low
- Temperature too high / too low
- ALC range limit
All alarm / warning thresholds are variable!
When mounting the modules into an amplifier without sprocket holes first remove the gui-
ding pins (A)
Modules having guiding pins (A) can be put into an amplifier without sprocket holes by removing the
pins prior to mounting. To do this please keep the LT 4x module in a safe distance from the ampli-
fier and other electronic equipment. Cut off the pins (A) with a pliers.
Please make sure that the pins do not fall in the amplifier housing !!!
Mounting the LT 4x modules having guiding pins (A)
(A)
(A)

- 17 -
Parameter adjustments with OK 41 A

- 18 -
Connection
Plug handset into socket.
Connect power supply.
Select operating steps
 buttons — Select operating step.
button — Continue with submenu.
button — Back to operating step.
Submenu / settings
 buttons — Select display or value to be changed
Cursor is located below value, e.g. 5.05
 buttons — Change value.
Handset OK... (accessory)
Parameter adjustment with the handset
Legend: L/R button = Left/Right
Left Right
Down
Up
WISI LR55
V1.0001
Description
Optical ALC
An optical ALC (Automatic Level Control) adjusts the output level in accordance with the optical input po-
wer. This ensures a virtually constant output level despite different optical input power levels.
If the output level has to be adapted to different OMIs, an adjustment can be made under "Out level off-
set".
Optical ALC cannot be deactivated in the condition on delivery, as this prevents individual amplifier stages
being "overridden" at high optical input levels.
Node adjustment
The node is adjusted with the mode "optical ALC ON". This mode is set automatically when starting up for
the first time.
Such HF parameters as slope or attenuator are set separately for one output in accordance with the applica-
ble setting specification.

- 19 -
WISI LR 54
Downstream
Upstream
Startdisplay Menulevel 1 Values
Opt.Trans-
mission Power
Up.ICS
Pilot
OT Laser 1
On / Off
On / off
Menulevel 2
V 1.0001
3...8% 1% Step
T:+47C
Transmitter
Opt. Transmission Power
+3.0 dBm 2.0 mW
0,1...2 mW 0.1 mW Step
ORP low
warn.
0,1...2 mW
0.1 mW Step
ORP low
alarm
no, not save
yes, save
Save Val. >
OK41A
no, not save
yes, save
Rec. Val. <
OK41A
Low 0 dB
Pad 8 dB
High >45 dB
.
+ 0 dBm
1 mW
Opt.
ALC Mode
Opt. ALC Mode
Optical ALC on
0...20 dB 0.5 dB Step
Out slope
Out
attenuator
opt. Rec
Atten.
(3) (ALC on/off schalten
ALC set to on/off)
Opt.Rec.Power
0...15 dB 0.5 dB Step
0...15 dB 0.5 dB Step
Enable Manu / auto Level
Spec.Lev.
Cntr.
(3)
(3)
-3 ...3 dB 1 dB Step
out.level
offs
ALC on
ALC off
Mit / with LT 4x
Opt.
RecPower
Sys.
Settings
Opt.
Mod.Index

- 20 -
WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik
P.O. BOX 1220, 75219 Niefern-Oeschelbronn, Germany
Phone [phone], Fax - 66 350,
E-mail: [email protected] / Internet: http://www.wisi.de
... a link to the future
Technical Modifications reserved. WISI
cannot be held liable for any printing error.
03/08
