HANDBUCH TERRA
DOCKINGSTATION 1061/1161
USER MANUAL TERRA
DOCKINGSTATION 1061/1161
MANUEL DE L’UTILISATEUR
TERRA DOCKINGSTATION
1061/1161
IT. MADE IN GERMANY.
FRENDE

2
Vorwort
Wir gratulieren Ihnen recht herzlich zum Kauf Ihrer TERRA Dockingstation und
hoffen, dass diese die von Ihnen gesetzten Erwartungen erfüllt. Dieses Handbuch
soll Ihnen einen Überblick über den Aufbau und die Funktionen Ihres Gerätes geben.
Text- und Grafikteil dieses Benutzerhandbuchs wurden mit besonderer Sorgfalt be-
arbeitet. Für möglicherweise trotzdem vorhandene Fehler und deren Auswirkungen
kann jedoch keine Haftung übernommen werden. Hinweise bezüglich der Gestaltung
und eventuell vorhandener Fehler teilen Sie bitte Ihrem Fachhändler mit. Gerne
werden wir sinnvolle Anregungen und Verbesserungen aufgreifen und umsetzen. Alle
Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck,
Fotokopie, Mikrofilm oder andere Verfahren) ohne vorherige schriftliche Genehmi-
gung der Firma WORTMANN AG reproduziert oder unter Verwendung elektronischer
Systeme verarbeitet, vervielfältigt oder verbreitet werden. Die genannten Firmen-
und Markennamen sowie Produktbezeichnungen unterliegen in der Regel marken-,
patent- oder warenzeichenrechtlichem Schutz.
Dieses Handbuch wurde erstellt und herausgegeben von der WORTMANN AG, Bredenhop 20, 32609 Hüllhorst,
Tel: +495744 / 944-0, Fax: +495744 / 944-444. Ausgabe 10/2014

3
Inhaltsverzeichnis
Vorwort 2
Inhaltsverzeichnis 3
Sicherheitshinweise 4
Inbetriebnahme der Dockingstation 5
Produktübersicht 6
Betrieb der Dockingstation 7
Entfernen des PADs aus der Dockingstation 10
Hinweise zur Benutzung 11
DE

4
Sicherheitshinweise
Diese Sicherheitshinweise sollen Sie vor möglichen Gefahren wie Feuer, elektrischen
Schocks oder Verletzungen schützen.
Bitte beachten Sie die Hinweise, bevor Sie Ihre TERRA Dockingstation in Betrieb nehmen.
Weiter hinten im Handbuch finden Sie eine ausführliche Betriebsanweisung.
Lesen Sie auch diese sorgfältig durch.
• Halten Sie das Gerät von Hitze, Feuchtigkeit und Staub fern.
• Lassen Sie das Gerät nicht fallen und schlagen Sie es nirgendwo gegen.
• Gießen Sie keine Flüssigkeiten auf die Dockingstation, da diese das Gerät
beschädigen oder in Brand setzen könnten.
!
Wir empfehlen das Gerät
nur durch autorisiertes
Fachpersonal öffnen zu
lassen.

5
Inbetriebnahme der Dockingstation
Öffnen der Verpackung und Überprüfung des Verpackungsinhaltes:
Wenn Sie die Verpackung öffnen, überprüfen Sie bitte das Gerät und die Vollständig-
keit des Verpackungsinhaltes. Sollte das Gerät beschädigt sein oder Teile des Liefer-
umfangs fehlen, kontaktieren Sie umgehend ihren Händler.
Lieferumfang:
Dockingstation
Netzteil
Benutzerhandbuch
HDMI – Kabel
Gerät in Betrieb nehmen
Legen Sie das Gerät auf einen stabilen Untergrund und schließen Sie das Netzteil an.
• Die Eingangsspannung für das Netzteil darf im Bereich von 100-240 V AC liegen,
Ausgangsspannung des Netzteils ist DC 12 V, 2A.
• Verwenden Sie nur das Netzteil, welches mit dem Produkt geliefert wird. Die
Benutzung eines anderen Netzteils kann Ihr Gerät beschädigen.
DE

6
Produktübersicht
Die folgende schematische Darstellung dient nur zu Ansichtszwecken,
die reale Ausstattung des Gerätes kann davon abweichen.

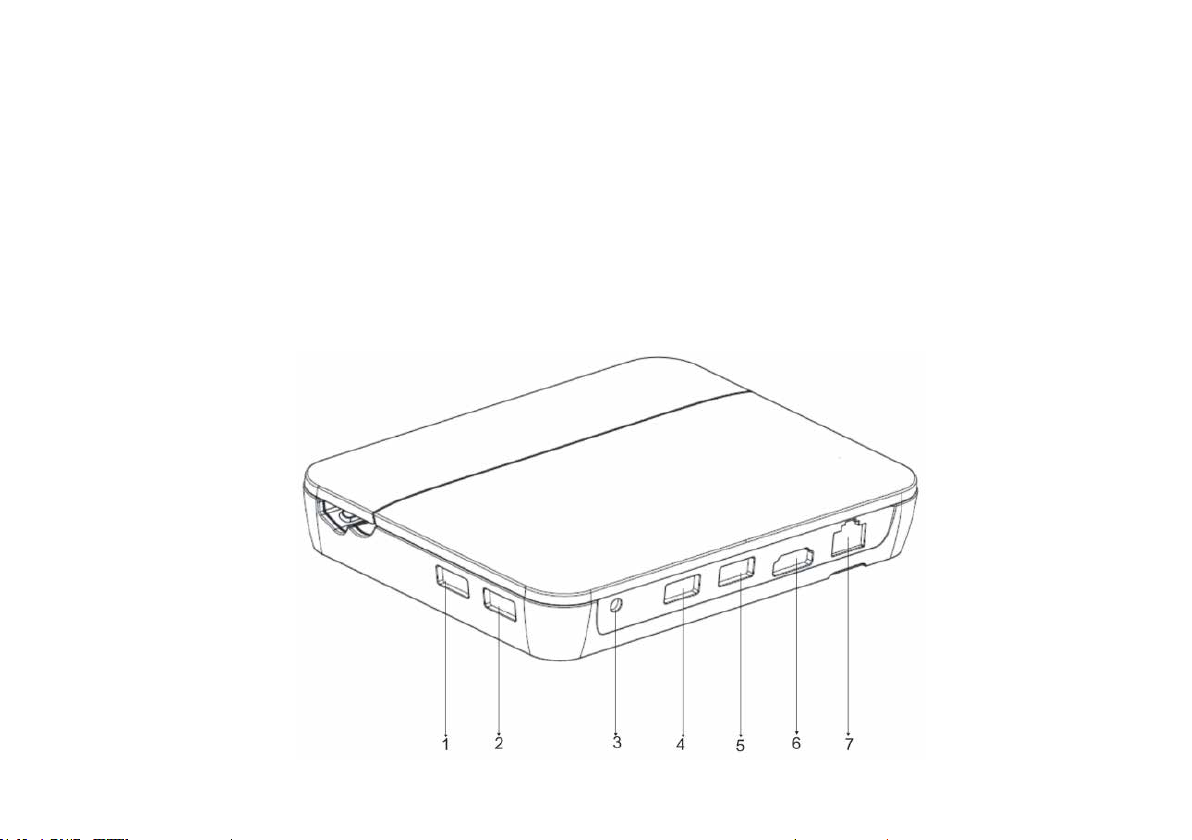

Ansicht Rückseite

7
DE

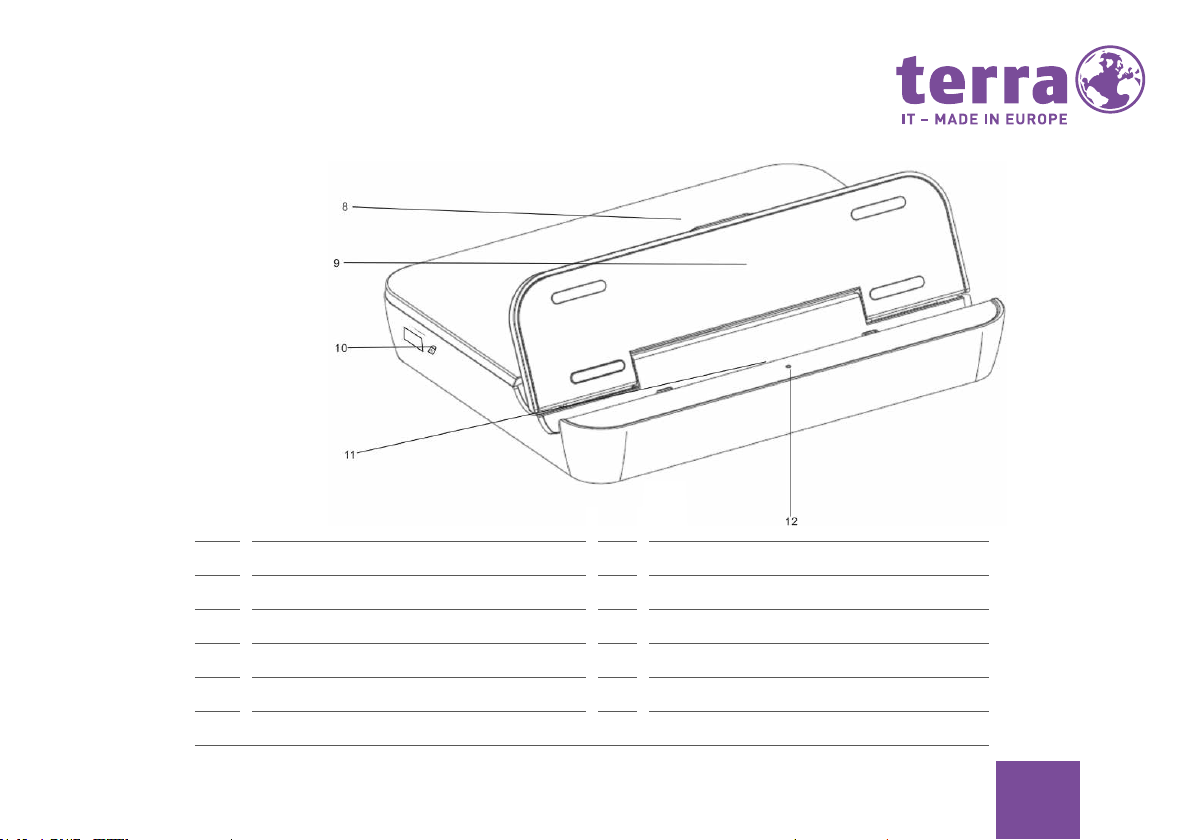

Vorderseite
Nr. Bezeichnung Nr. Bezeichnung
1USB-Anschluss 7LAN-Anschluss
2USB-Anschluss 8Festplatte (Optional)
3Netzteilanschluss 9Abdeckung
4USB-Anschluss 10 Sicherheitsschloss
5USB-Anschluss 11 PAD Anschluss
6HDMI-Anschluss 12 Batterieanzeige

8
Betrieb der Dockingstation
Vorbereitung
Heben Sie die Abdeckung hoch, indem Sie beide Seiten der Abdeckung anheben.
Schwenken Sie die Abdeckung soweit, bis sie einrastet.
Auaden Ihres PADs mit der Dockingstation
• Setzen Sie das PAD in die Halterung der Dockingstation und schließen Sie das
Netzteil der Dokingstation an eine Steckdose an.
Verwendung der Multimedia Features
Verwenden Sie die Multimediafunktionen Ihrer Dockingstation indem Sie das PAD in
die Dockingstation einsetzen. Um diese Funktionen zu benutzen, stellen Sie sicher,
dass die Dockingstation an den Strom angeschlossen ist.

9
DE
• Verwendung der USB-Anschlüsse
Verbinden Sie ein Gerät mit dem USB-Anschluss (Verbinden Sie lediglich Zubehör
wie Maus, Tastatur oder USB-Speicher mit der Dockingstation).
• Verwendung des HDMI-Anschlusses
Verbinden Sie das HDMI-Kabel mit der Docking Station und dem HDMI-Anschluss
des Monitors.
• Verwendung des LAN-Anschlusses
Verbinden Sie das RJ-45 Netzwerkkabel mit dem LAN-
Anschluss der Dockingstation.
• USB Festplatte (optional)
Die eingebaute Festplatte wird automatisch auf dem
PAD angezeigt. Falls die Festplatte nicht automa-
tisch initialisiert wird, sobald sie angeschlossen
ist, unternehmen Sie bitte folgende Schritte zur
Initialisierung der Festplatte:
 Rechtsklick„MeinComputer“→„Verwalten“→
„Datenträgerverwaltung“.

10

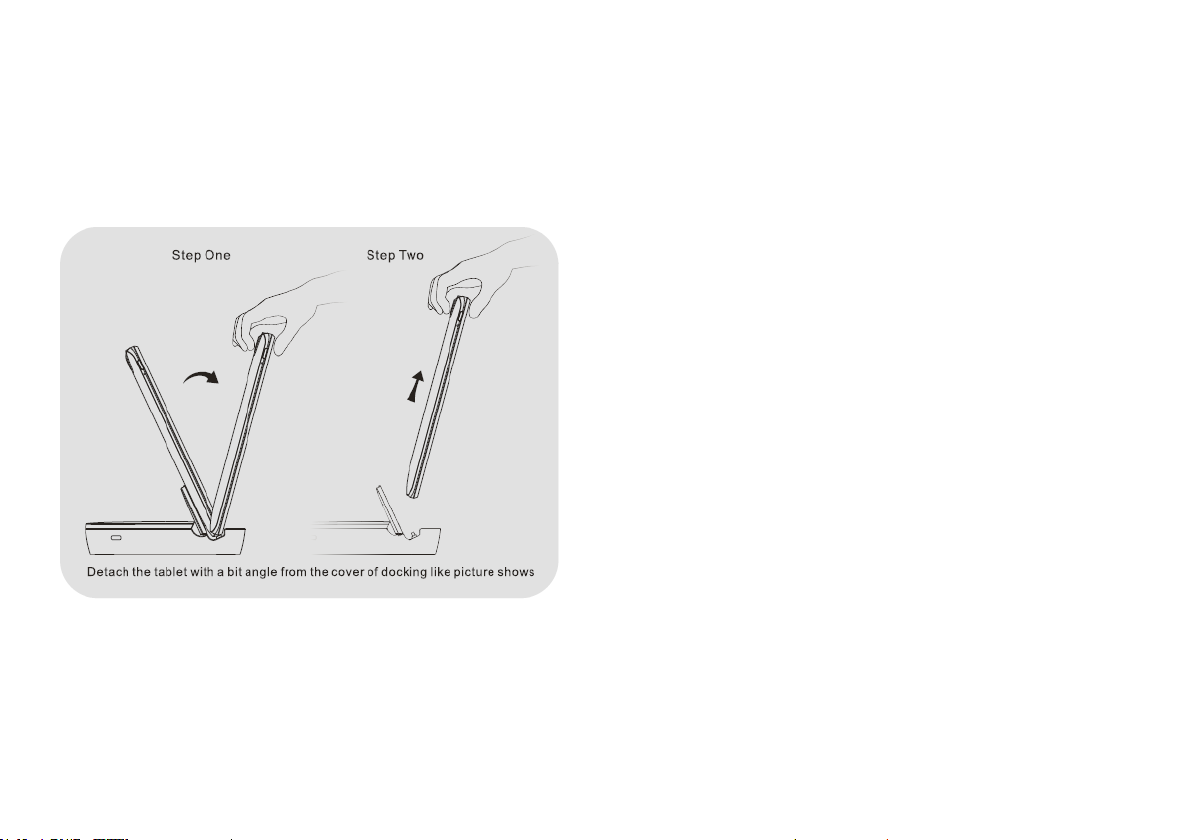

Entfernen des PADs aus der Dockingstation
Wenn Sie das Tablet aus der Dockingstation entfernen
wollen, kippen Sie es bis zu einem Winkel von 45° zur Ur-
sprungsposition nach vorn und lösen Sie es dann. Sollten
Sie versuchen das Tablet aus der Dockingstation zu lösen
ohne es nach vorn zu kippen, könnten Sie versehentlich
die Dockingstation mit anheben, die sich dann vom Gerät
ablösen uns zu Boden fallen könnte. Eine Beschädiung der
Dockingstation ist dann nicht auszuschließen.

11
Hinweise zur Benutzung
Ihr PAD ist ein hochtechnisches, sensibles Gerät. Daher gilt es im Umgang mit dem
PAD einige Dinge zu beachten. Bitte lesen Sie die Sicherheits- und Benutzerhinweise
vor Benutzung ihres PADs sorgfältig durch
Hinweise zum PAD:
• Die Steckdose sollte entweder in der Nähe des Equipments installiert werden
oder sollte möglichst einfach zugänglich sein. Beim Einstecken und Herauszie-
hen des Netzkabels vermeiden Sie bitte das unvorsichtige, direkte Herausziehen
aus der Steckdose durch Zerren. Bitte stellen Sie sicher, dass sie direkt den
Stecker beim Herausziehen greifen, um die Sicherheit und Vorsicht gegen einen
elektrischen Schlag zu garantieren. Bitte bauen Sie das Netzteil nicht auseinander.
• Platzieren Sie Ihr Gerät nicht an Orten mit einem einfachen Zugang zu Wasser.
• Bei der Installation ihres Geräts, stellen Sie dieses bitte auf eine stabile Ablage.
Dieses Produkt könnte möglicherweise hinunterfallen, falls es auf einer instabilen
Ablage platziert wird. Dies könnte ernsthafte Schäden verursachen.
• Platzieren Sie Ihr Produkt nicht an einem Ort, wo sich viele Menschen aufhalten,
um zu vermeiden, dass Leute auf Ihr Stromkabel treten. Bitte stellen Sie sicher,
dass sich keine Gegenstände auf Ihrem Stromkabel befinden.
• Befolgen Sie alle Warnhinweise und Angaben auf den Produkten.

12
• Wenn Sie vorhaben, das Gerät für längere Zeit nicht zu benutzen, ziehen Sie
bitte den Netzstecker heraus, um eine exzessive Überspannung, welche zu
schweren Schäden führen könnte, zu vermeiden.
• Bitte bespritzen Sie das Produkt nicht mit Flüssigkeit. Diese Handlung könnte zu
einer Gefahr von Feuerunfällen, sowie elektrischen Schlägen führen.
• Vermeiden Sie, Ihr Gerät sehr kalten oder heißen Klimabedingungen auszusetzen.
(Unter 5°C oder über 35°C)
• Verwenden oder lagern Sie das Gerät nicht in staubigen oder schmutzigen Umge-
bungen. Durch Staub könnten Fehlfunktionen des Geräts auftreten.
• Um Schäden an ihrem PAD zu vermeiden, ziehen Sie Ihren Tablet – PC nicht nach
oben, während Sie ihn aus der Dockingstation entfernen.
• Unter den folgenden Bedingungen, sollte die Situation von Fachleuten
übernommen werden.
• Das Stromkabel oder die Steckdose ist zerstört oder abgerissen.
• Das Gerät wurde mit Flüssigkeit bespritzt.
• Das Gerät wurde vom Regen durchnässt oder ist anderweitig mit Wasser in
Kontakt gekommen.

13
DE
• Wenn Sie den Anweisungen zum Betrieb gefolgt sind, Ihr Gerät jedoch trotzdem
nicht normal funktioniert.
• Falls das Produkt heruntergefallen ist oder das Gehäuse des Geräts beschädigt wurde.
• Wenn das Gerät offensichtliche Schäden hat.
Hinweis:
Alle Fotos und Abbildungen in diesem Handbuch sind schematische Darstellungen
und dienen nur zum Referenzzweck. Die tatsächliche Verwendung basiert auf dem
Objekt.

14
Preface
To the purchase of TERRA systems we congratulate sincerely and we hope, that
the product complies with your composed expectations. The manual guide over-
views the installation and functions of the device. The text- and graphic parts are
adapted with special care. However we assumed no liability for potentially availa-
ble mistakes and whose consequences. Please share your hints referring to the
design and existing mistakes with your TERRA dealer. We are glad to pick up and
realize sensible suggestions and improvements. All rights reserved. Parts of this
manual mustn’t reproduced in any form (print, photography, microfilm or any other
methods), processed by using electronic systems, copied or widespread without a
written license of WORTMANN AG. The mentioned company or branding names as
well as the labels are covered by patents, trademark and brand rights.
This manual was produced and published by Wortmann AG, Bredenhop 20, 32609 Hüllhorst,
Tel: 05 744 / 944-0, Fax: 05 744 / 944-444. Edition 10/2014

15
Introduction
Preface 14
Introduction 15
Safety instructions 16
Getting started 17
Introduction to parts & components 18
Operation ot the docking station 20
Remove PAD from the dockingstation 22
Safety instructions 23
DE

16
Safety instructions
For your safety and the effective use of the dockingstation, you should read the basic
safety precautions carefully.
• Keep the dockingstation away from heat, cold, moisture and dust.
• Don‘t spill any liquid onto the device to damage it or cause a fire.
• Don‘t use liquid or chemical cleaner to wipe the device.
• Don‘t place heavy objects on the device.
• Don‘t disassemble the dockingstation, let the qualified professional for
the service to keep safe.
!
Only authorised profes-
sional TERRA dealer may
open or repair your TERRA
PAD.

17
Getting started
Unpacking and inspection
Please remove the packaging carefully and take out the dockingstation and other
accessories. If you recognize any missing parts, please contact your retailer immedi-
ately. The package contains the following parts and components:
Scope of delivery:
• Dockingstation
• Power adaptor
• User’s manual
• HDMI cable
First-time operation
PlacethePADonaatandsafesurfaceandconnectyourtabletwiththepoweradapter.
• Other Power adapters may damage your tablet.
• The input voltage range between the wall outlet and this adapter is AC 100V–240V,
and the output voltage of this adapter is 5 V DC, 2.5 A.
EN

18
.
Introduction to parts and components
The following images are schematic diagrams and the real device
may differ from this image.
rear view

19
EN
front view
No. Description No. Description
1USB port 7LAN jack
2USB port 8Hard disk (option)
3Power connector 9Cover
4USB port 10 Safety lock
5USB port 11 Connector
6HDMI jack 12 Charge Indicators
