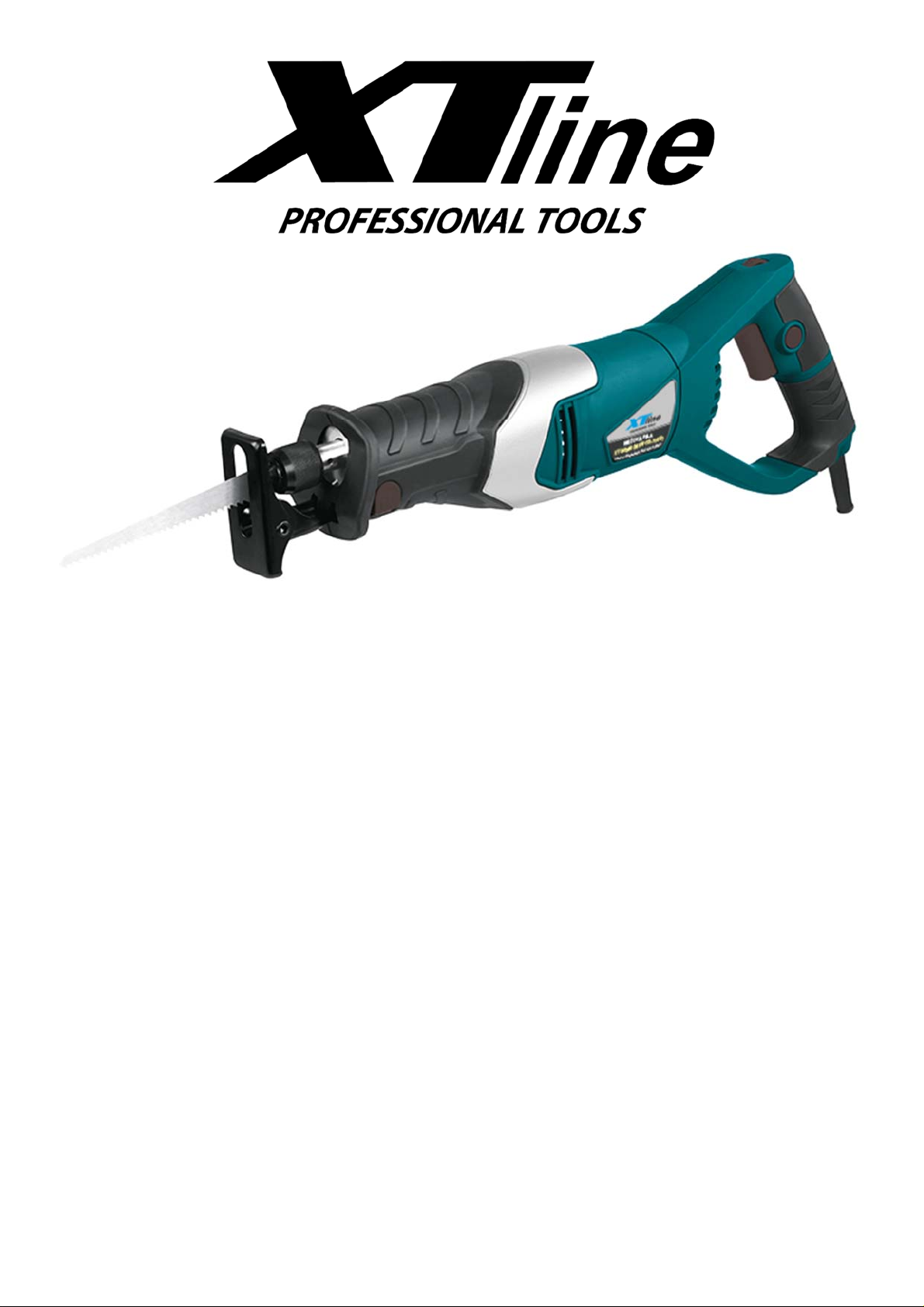

XTline XT106390 User manual
Mečová pila
XT106390
Technicképarametry
Model:M1W‐TD‐115E2
Příkon:650W
Otáčkybezzatížení:800–3000min‐1
Napětí/frekvence:230V50Hz
Třídaochrany:II
Max.hloubkaprořezu
Dřevo: 115mm
Hliník: 20mm
Ocel: 10mm
Hladinaakustickéhotlaku(LpA):87dB
Hladinaakustickéhovýkonu(LwA):98dB
Vibrace:13,5m/s2
Hmotnost:2,7kg
CZ
1. Charakteristika–účelpoužití
Elektrickápila–mečovkajezapomocípevnéhodorazuurčenakřezánídřeva,uměléhmoty,kovů,
stavebníchhmotajinýchpodobnýchmateriálu.Pružnýpilovýlistumožnujeprovádětnejenpříměa
obloukovéřezy,aletakéřezyvešpatněpřístupnýchmístech.Připoužitíodpovídajícíchvhodných
bimetalovýchpilovýchlistůjemožnézařezávánídoplnéhomateriálu.
‐Pogumovanáúchopováčástpropevnějšíabezpečnějšívedenínářadí.
‐Obloukovárukojeťprobezpečnoumanipulaciasnadnějšípráci.
‐Plynuláregulacepočtukmitůumožňujenastaveníoptimálníhorežimuřezání.
‐Dostatečnásílamotorupřizátěžizajišťujerovnoměrnýpracovnívýkon.
‐Snadnáarychlábeznástrojovávýměnapilovýchlistůdíkysamosvornémumechanismu.
‐Nízkáhmotnostelektronářadíčiníprácipříjemnější.
Upozornění

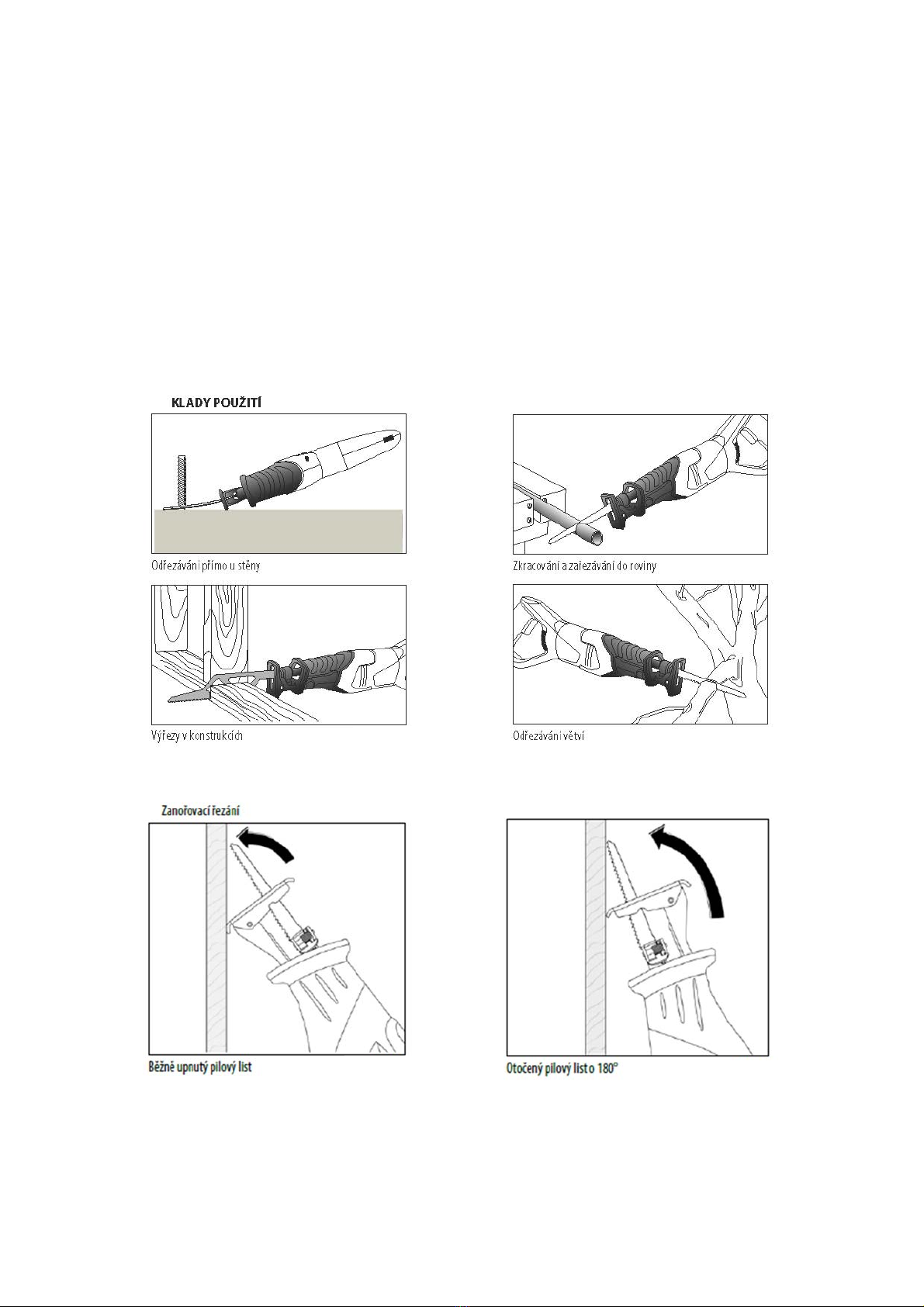

‐ Způsobempostupnéhozanořovánísmějíbýtopracováványjenměkkémateriályjakodřevo,
sádrokartonapod.Nikdytutometodunepoužívejteuopracováníkovovýchmateriálů.
‐Kzanořovánířezánípoužívejtepouzekrátképilovélisty.
‐ Pilumečovkuopřetehranouopěrnépatkyoplochuopracovávanéhomateriálu.Pomocí
ovládacíhoregulátorupočetzdvihůnastavtemaximálnírychlost.Elektronářadípevně
přitlačteprotiobrobkuanechtepilovýlistpomaluzanořitdomateriálu.Zvedejtepilu,až
zceladosednenaplochuopěrnépatky.Potépokračujtepodélpožadovanéčáryřezu.
‐ Prourčitéprácelzepilovýlistnasaditotočenýo180°apiluocaskuvéstadekvátněobrácené.
Řezánípřesahujícíchpředmětu
‐Přesahujícístavebníprvky,jakojsounapř.ocelovávýstuž,nebovodovodnítrubkylzeodříznout
pilouocaskoubezprostředněustěny.
1) Piluuchoptezahlavníapřídavnourukojeťapilovýplátekaprohnutípřiložtekestěněpoblíž
odřezávanéhomateriálu,přičemžopěrnápatkamusíbýtzapřenáopodklad.
2) Piluzapněteaveďtejikobrobku
3) Skonstantnímpřiměřenýmbočnímtlakemprořízněteobrobek.
‐Prořezánípřímoustěnyjenutnézvolitdelšípilovýplátek,abyjejbylomožnévíceprohnout,aniž
bysetřelookrajeokénkaopěrnépatky
Řezánídutýchpředmětů
‐Vždydbejte,abydélkapilovéholistubylasdostatečnourezervouvětšínežprůměr
opracovávanéhoobrobku.Vopačnémpřípaděhrozízaseknutípilovéhoplátkuavznikuzpětného
rázu.
2. Součástiaovládacíprvky
1) Samosvornáupínacíhlava 5) Hlavníprovozníspínač
2) Aretačnítlačítko 6) Přívodníkabel
3) Nastavitelnýdoraz‐výkyvnáopěrnápatka 7) Otočnýregulátornastavenífrekvencekmitů
4) Pilovýlist 8) Aretačnítlačítkohlavníhospínače
3. Předuvedenímdoprovozu
Upozornění
‐Předpoužitímelektronářadísipřečtětecelýnávodkpoužití.Návodnechtepřiloženýuvýrobku,
abysesnímmohlaobsluhakdykoliseznámit.Pokudnářadíkomukolipůjčujete,přikládejte
kněmuitentonávodkpoužití.Zamezteznehodnoceníapoškozenítohotonávodu.
‐Předvýměnoupilovýchlistůčijakoukoliúdržboučimanipulacísopěrnoupatkouodpojte
přívodníkabelzezásuvkyel.napětí.
‐Opěrnápatkasedíkypohyblivémučepupřizpůsobípožadovanémusklonuřezacíhonástrojevůči
polozepovrchu.
‐Vzávislostinavelikostipilovéholistumůžebýtnastavenahorizontálnívzdálenostopěrnépatky
odsamosvornéupínacíhlavycelkemvpětipolohách.Pronastavenívzdálenostistiknětearetační
tlačítkoapatkuzasunujtečivysunujtedopožadovanévzdálenosti.Přepnětearetačnítlačítko
zpětazkontrolujte,zdajeopěrnápatkapevnězaaretovaná.
Upozornění
‐Předvýměnoupilovýchlistůvždyodpojtepřívodníkabelzezásuvkyel.napětí.
‐Přimanipulacispilovýmlistempoužívejteochrannérukavice.Přikontaktusostřímpilovéholistu
existujemožnostporanění.
‐Přivýměněopotřebovanéhopilovéholistusenejdřívepřesvědčte,žejezcelavychladlý.Předchozím
používánímmůžebýtvelmihorkýaneopatrnoumanipulacímůžedojítkporaněníosoby.
‐Přikaždévýměněpilovéholistusepřesvědčte,žeotvorprozasunutípilovéhoplátkusamosvorné
upínacíhlavynenízanesenmateriálemjakonapř.pilinami.
1) Pevněuchoptesamosvornouupínacíhlavuprstyaotočtesnívesměrušipkypřibližněo90°avtéto
pozicijipřidržte.
2) Vložtepřipravenýpilovýlistdoštěrbinyupínacíhlavyastiskuvolněte.Hlavasamočinněuzamkne
pilovýplátek.
‐Výměnaopotřebovanéhoplátkuzanovýseprovádístejnýmzpůsobem.Pevněuchoptesamosvornou
upínacíhlavuprstyaotočtesnívesměrušipkypřibližněo90°avtétopozicijipřidržte.Vyjměte
pilovýlistastiskuvolněte.
4. Zapnutí/Vypnutí/Regulacepočtukmitů
Upozornění
‐ Předzapojenímpřívodníhokabeludozásuvkysel.napětímzkontrolujte,zdahodnotanapětí
vzásuvceodpovídáhodnotěuvedenénaštítkunanářadí.Nářadílzepoužívatvrozsahunapětí220‐
240V~50Hz.
‐ Pilumečovkuzapnětestlačenímhlavníhoprovozníhospínače.Vzapnutépozicijejmůžedržet
aretačnítlačítko.Funkciaretačníhotlačítkasipředemvyzkoušejte.
‐ Provypnutípily,uvolněteprovozníspínač.
‐ Vpřípadězaaretovanéhoprovozníhospínačeprovozníspínačstiskněte,atímdojdekjeho
odblokování.

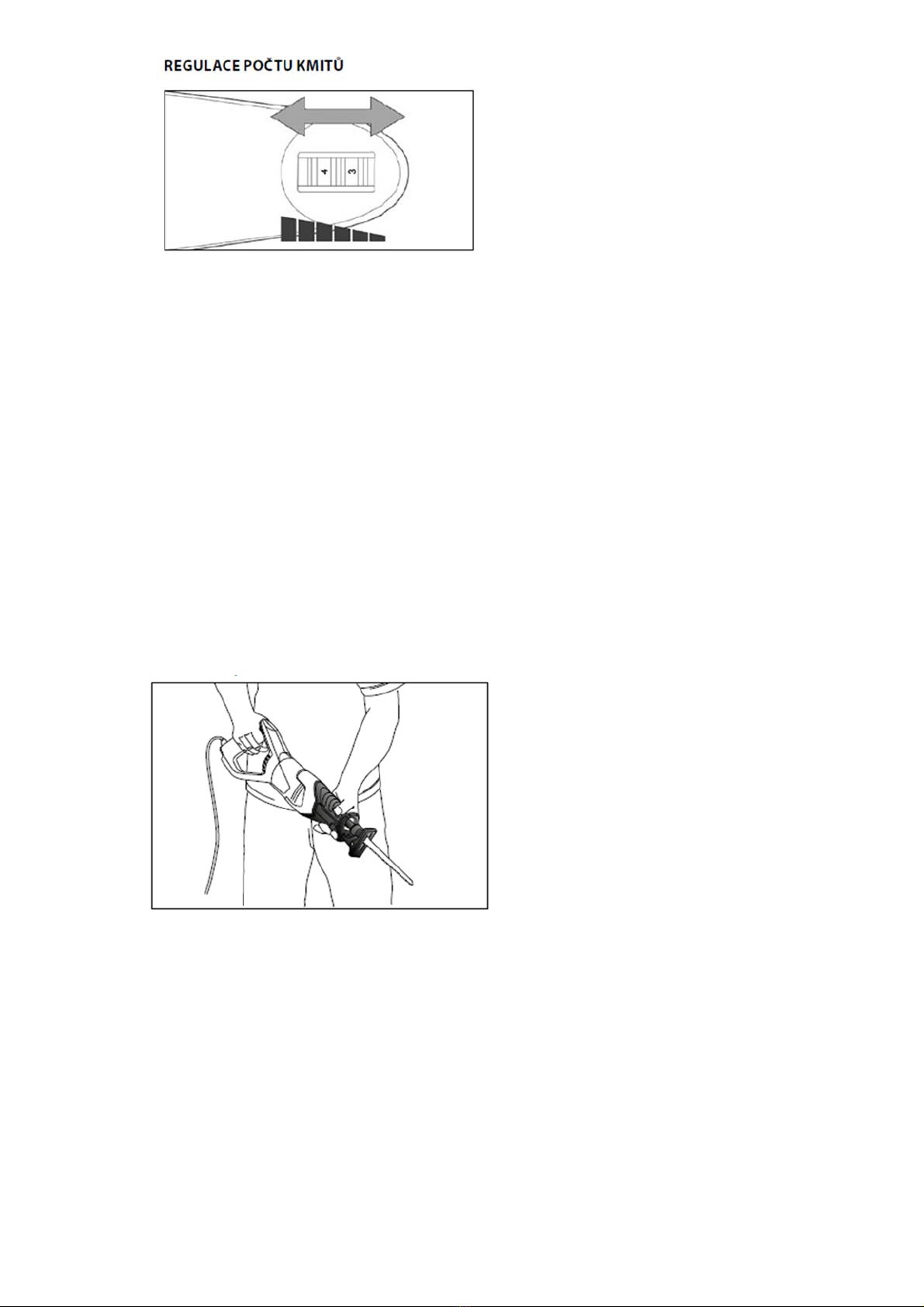

‐ Početkmitůzaminutulzenastavovatotáčenímregulátoruvtěledržadla.Tentoúkonlzeprovádět
ivpřípaděběžícíhomotoru.Číselníkjeoznačenodminimálníhodnotyažkmaximálníhodnotěpočtu
kmitůzaminutu.
‐ Rovnoměrněotáčejtečíselníkemregulátorubezpevnýchdorazůpodledruhumateriáluazpůsobu
požadovanépráce.Obecněplatí,ženatvrdšíahouževnatějšímateriály(kov)sepoužívánižšírychlost
anaměkkémateriály(dřevo)lzepoužítmaximálníhodnotykmitů.Vkaždémpřípaděsemůže
vhodnárychlostměnitstypemčitloušťkouopracovávanéhomateriáluaoptimálnínastaveníkmitů
jenutnézjistitpraktickýmizkouškami.
‐ Přidlouhodobějšíprácispilouocaskoudodržujtepravidelnýrežimprácespřestávkami.Při
dlouhodobějšímpoužíváníelektronářadípřinastavenýchnižšíchpočtechkmitůnechtepiluběžetbez
zatíženínamaximálníhodnotukmitů,abyseochladilaprouděnímvzduchu.
5. Drženípily
‐Piludržtepevněuchopenímzapředníazdanírukojeťdlenásledujícíhoobrázku.
6. Bezpečnostnípokynyproprácispilou
‐ Zameztepoužívánípilyfyzickyaduševněnezpůsobilýmilidmi,osobamisnedostatkemzkušenostíči
nepoučenýmiosobamiadětmiaanivysamitaknečiňte.
‐ Připrácipoužívejteochranuzraku,sluchuarespirátorstřídoufiltruP2.Vznikajícíprachpřiřezání
chemickyošetřenýchmateriálůjezdravíškodlivý.Zajistětedobrévětránípracovníhoprostoru.Pro
odsáváníprodukovanéhoprachudoporučujemepoužítvhodnývysavačnatechnickýprach.Azbest
zdůvodukarcinogenitysmířezatjenspecialistésespeciálnímochrannýmvybavením.
‐ Připrácipoužívejterukavice.
‐ Pokudneníobrobekdostatečněstabilnívlastnívahou,předřezánímjejupněte.Nikdyjejnedržte
rukoučinohou.
‐ Všechnyčástitělaudržujtevdostatečnévzdálenostiodmístařezu.Podřezanýmateriálnikdy
nesahejte.
‐ Připadá‐litovúvahu,běhemřezánímůžedojítkzasaženískrytýchelektrickýchčijinýchrozvodných
vedení,cožmůževéstkúrazua/nebovznikuhmotnýchškod.Kdetekcitěchtovedenípoužijte
vhodnýdetektorkovůaelektřiny.Přizasaženíelektrickéhovedeníbudoukovovéčástipilypod
napětím,protozbezpečnostníchdůvodůpiluvždydržtezaplastovéčásti.
‐ Používejtepilovéplátky,kteréjsouvbezvadnémstavu.Tupéplátkymajínízkýřeznývýkon
azprohýbanévedouknekontrolovatelnýmreakcímpily.
‐ Pilukřezanémumateriálupřikládejtevždyzapnutou.Nikdyjineuvádějtedochoduuvnitřřezu,jinak
hrozínebezpečízpětnéhorázu.Dbejtetakénato,abyopěrnápatkabylavždyzapřenáořezaný
materiál.Jinakhrozínebezpečízpětnéhovrhuanekontrolovatelnéhochovánípily.
‐ Napiluběhemřezánínevyvíjejtenadměrnýtlak,řeznývýkontonezvýšíavedetokpřetěžovánípil.
‐ Pokuddojdekzaseknutí/sevřenípilovéhoplátkuvřezu,piluihnedvypněteasevřenísesnažte
rozevřítpomocívhodnéhonástroje,abybylomožnépiluzřezuvyjmout.
‐ Dbejtenato,abykmitajícípilovýpláteknezavadilopředmět.Mohlobydojítknebezpečízpětného
rázu.
‐ Přívodníkabeludržujtevdostatečnévzdálenostiodmístařezu,abynedošlokjehopoškození.
‐ Předvyjmutímpilovéhoplátkuzřezuvyčkejte,ažseplátekzastaví.Vopačnémpřípaděmůže
kmitajícíplátekzavaditohranuřezu,cožmůževéstkezpětnémuvrhu.–
‐ Pilovýplátekseběhemřezánísilnězahřívá,dbejteprotozvýšenéopatrnostinanebezpečípopálení.
‐ Pilunikdynepřenášejtevzapnutémstavuapředodloženímvyčkejte,ažsepilovýplátekzastaví.
‐ Kmitajícípilovýpláteknikdynezastavujteprotitlakemčibočnímtlakemnaplátek.
7. Všeobecnébezpečnostnípokyny
Elektrickábezpečnost
a)Vidlicepohyblivéhopřívoduelektrickéhonářadímusíodpovídatsíťovézásuvce.Nikdyjakýmkoliv
způsobemneupravujtevidlici.Snářadím,kterémáochrannéspojenísezemí,nikdynepoužívejtežádné
zásuvkovéadaptéry.Vidlice,kterénejsouznehodnocenyúpravami,aodpovídajícízásuvkyomezínebezpečí
úrazuelektrickýmproudem.
b)Vyvarujtesedotykutělasuzemněnýmipředměty,jakonapř.potrubí,tělesaústředníhotopení,sporákya
chladničky.Nebezpečíúrazuelektrickýmproudemjevětší,je‐livašetělospojenésezemí.
c)Nevystavujteelektrickénářadídešti,vlhkunebomokru.Vnikne‐lidoelektrickéhonářadívoda,zvyšujese
nebezpečíúrazuelektrickýmproudem.
d)Nepoužívejtepohyblivýpřívodkjinýmúčelům.Nikdynenosteanetahejteelektrickénářadízapřívodani
nevytrhávejtevidlicizezásuvkytahemzapřívod.Chraňtepřívodpředhorkem,mastnotou,ostrýmihranamia
pohybujícímisečástmi.Poškozenénebozamotanépřívodyzvyšujínebezpečíúrazuelektrickýmproudem.
e)Je‐lielektrickénářadípoužívanévenku,používejteprodlužovacípřívodvhodnýprovenkovnípoužití.
Používáníprodlužovacíhopřívoduprovenkovnípoužitíomezujenebezpečíúrazuelektrickýmproudem.
Bezpečnostosob
a)Připoužíváníelektrickéhonářadíbuďtepozorní,věnujtepozornosttomu,coprávěděláte,soustřeďtesea
střízlivěuvažujte.Nepracujteselektrickýmnářadím,jste‐liunaveninebojste‐lipodvlivemdrog,alkoholu
neboléků.Chvilkovánepozornostpřipoužíváníelektrickéhonářadímůževéstkvážnémuporaněníosob.
b)Používejteochrannépomůcky.Vždypoužívejteochranuočí.Ochrannépomůckyjakonapř.respirátor,
bezpečnostníobuvsprotiskluzovouúpravou,tvrdápokrývkahlavyneboochranasluchu,používané
vsouladuspodmínkamipráce,snižujínebezpečíporaněníosob.
c)Vyvarujteseneúmyslnéhospuštění.Ujistětese,zdajespínačpřizapojovánívidlicedozásuvkyvypnutý.
Přenášenínářadísprstemnaspínačinebozapojovánívidlicenářadísezapnutýmspínačemmůžebýt
příčinounehod.
d)Předzapnutímnářadíodstraňtevšechnyseřizovacínástrojeneboklíče.Seřizovacínástrojneboklíč,který
ponechátepřipevněnkotáčejícísečástielektrickéhonářadí,můžebýtpříčinouporaněníosob.
e)Pracujtejentam,kambezpečnědosáhnete.Vždyudržujtestabilnípostojarovnováhu.Budetetaklépe
ovládatelektrickénářadívnepředvídanýchsituacích.
f)Oblékejtesevhodnýmzpůsobem.Nepoužívejtevolnéoděvyanišperky.Dbejte,abyvaševlasy,oděva
rukavicebylydostatečnědalekoodpohybujícíchsečástí.Volnéoděvy,šperkyadlouhévlasymohoubýt
zachy‐cenypohybujícímisečástmi.
g)Jsou‐likdispoziciprostředkypropřipojenízařízeníkodsáváníasběruprachu,zajistěte,abytakovázařízení
bylapřipojenaasprávněpoužívána.Použitítěchtozařízenímůžeomezitnebezpečízpůsobenávznikajícím
prachem.
Používaníapéčeoel.Nářadí
a)Nepřetěžujteelektrickénářadí.Používejtesprávnénářadí,kteréjeurčenéproprováděnoupráci.Správné
elektrickénářadíbudelépeabezpečnějivykonávatpráci,prokteroubylokonstruováno.
b)Nepoužívejteelektrickénářadí,kterénelzezapnoutavypnoutspínačem.Jakékolivelektrickénářadí,které
nelzeovládatspínačem,jenebezpečnéamusíbýtopraveno.
c)Odpojujtenářadívytaženímvidlicezesíťovézásuvkypředjakýmkolivseřizováním,výměnoupříslušenství
nebopředuloženímnepoužívanéhoelektrickéhonářadí.Tatopreventivníbezpečnostníopatřeníomezují
nebezpečínahodiléhospuštěníelektrickéhonářadí.
d)Nepoužívanéelektrickénářadíukládejtemimodosahudětíanedovolteosobám,kterénebylyseznámeny
selektrickýmnářadímnebostěmitopokyny,abynářadípoužívaly.Elektrickénářadíjevrukounezkušených
uživatelůnebezpečné.
e)Udržujteelektrickénářadí.Čistěteotvoryprosánívzduchuodprachuanečistot.Je‐linářadípoškozeno,
předdalšímpoužívánímzajistětejehoopravu.Mnohonehodjezpůsobenonedostatečněudržovaným
elektrickýmnářadím.
f)Řezacínástrojeudržujteostréačisté.Správněudržovanéanaostřenéřezacínástrojesmenší
pravděpodobnostízachytízamateriálnebosezablokujíaprácesnimisesnázekontroluje.
g)Elektrickénářadí,příslušenství,pracovnínástrojeatd.používejtevsouladustěmitopokynyatakovým
způsobem,jakýbylpředepsánprokonkrétníelektrickénářadí,atosohledemnadanépodmínkyprácea
druhprováděnépráce.
Používáníelektrickéhonářadíkprováděníjinýchčinností,nežprojakébylourčeno,můževést
knebezpečnýmsituacím.
Servisaodpovědnostzavady
Dne1.1.2014vstoupilvplatnostzákonc.89/2012Sb.FirmaXtlines.r.o.vsouladustímtozákonem
poskytujenaVámizakoupenývýrobekodpovědnostzavadypodobu24měsíců(uprávnickýchosob12
měsíců).Reklamacebudouposouzenynašímreklamačnímoddělením(vizníže)auznanébezplatněopraví
servisfirmyXTlines.r.o.Místemprouplatněníreklamacejeprodejce,ukteréhobylozbožízakoupeno.
Reklamace,včetněodstraněnívady,musíbýtvyřízenabezzbytečnéhoodkladu,nejpozdějido30dnuode
dneuplatněníreklamace,pokudseprodávajícískupujícímnedohodnounadelšílhůtě.Kupujícímůže
uplatnitreklamaciosobněnebozaslánímzbožíkreklamacipřepravníslužbounavlastnínáklady,v
bezpečnémbalení.Zásilkamusíobsahovatreklamovanývýrobek,prodejnídokumenty,podrobnýpopis
závadyakontaktníúdaje(zpátečníadresa,telefon).Vady,kterélzeodstranit,budouopravenyvzákonné
lhůtě30dnů(dobulzepovzájemnédohoděprodloužit).Poprojevenískrytévadymateriáludo6měsícůod
dataprodeje,kteránelzeodstranit,budevýrobekvyměněnzanový(vady,kteréexistovalypřipřevzetízboží,
nikolivzniklénesprávnýmpoužívánímneboopotřebením).Naneodstranitelnévadyavady,kterésije
kupujícíschopenopravitsámlzepovzájemnédohoděuplatnitpřiměřenouslevuzkupníceny.Nárokna
reklamacizaniká,jestliže:‐výrobeknebylpoužívánaudržovánpodlenávodukobsluze‐výrobekbyl
používánvjinýchpodmínkáchnebokjinýmúčelům,nežkekterýmjeurčennebopoužívánímnevhodných
nebonekvalitníchmazivapod.‐škodyvzniklépůsobenímvnějšíchmechanických,teplotníchčichemických
vlivů‐vadybylizpůsobenynevhodnýmskladovánímčimanipulacísvýrobkem‐výrobekbylpoužitnad
rámecpřípustnéhozatížení.
ZÁRUKASENEVZTAHUJENAPŘÍSLUŠENSTVÍ!

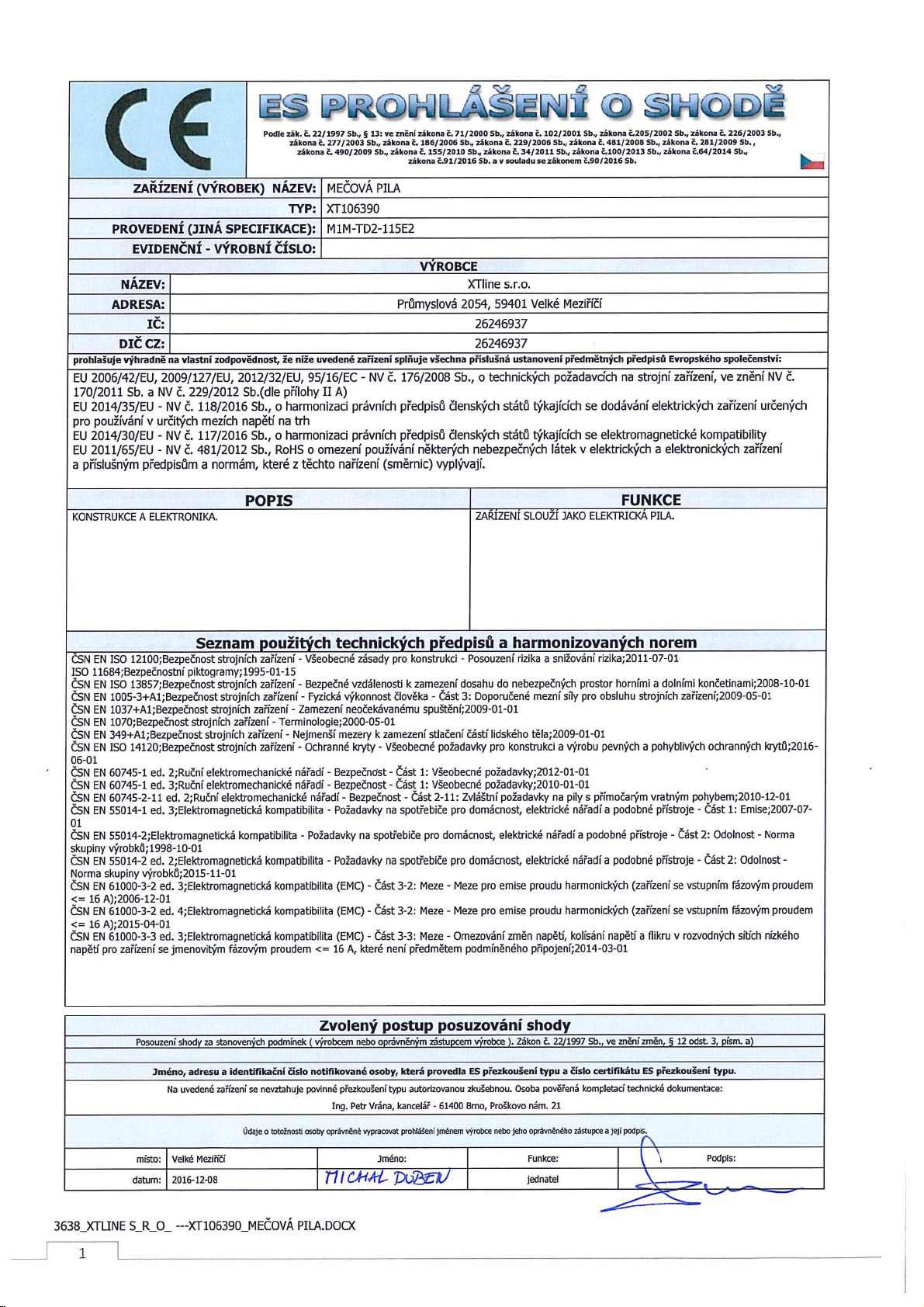

Tentoelektrickýstrojbylnavrženvsouladus:
EN 1005-3+A1, EN 1037+A1, EN1070, EN 349+A1, EN 60745, EN55014, EN 55014, EN 61000
Rozkres
Soupisdílu:
č
CZ
SK
ks č
CZ
SK
ks
1
Nastavitelný doraz
Nastaviteľný doraz
1
37
Indukční cívka
Indukčná cievka
2
2
umová rukojeť
umová rukoväť
1
38
Stator
Stator
1
3
Převodovka
Prevodovka
1
39
Konzola
Konzola
1
4
Tlačítko zajištění dorazu
Tlačidlo zaistenie dorazu
1
40
Uložení ložiska
Uloženie ložiska
1
5
Pružina
Pružina
1
41
Ložisko 607-2Z
Ložisko 607-2Z
1
6
Kolík
Kolík
1
42
Podložka
Podložka
1
7
Pružina
Pružina
1
43
Šroub ST4.2x60
Skrutka ST4.2x60
2
8
Tlačítko zajištění dorazu
Tlačidlo zaistenie dorazu
1
44
Rotor
Rotor
1
9
Deska
Doska
1
45
Šroub M5x10
Skrutka M5x10
2
10
Šroub M4x12
Skrutka M4x12
2
46
Pojistná podložka ložiska
Poistná podložka ložiska
1
11
Šroub M4x14
Skrutka M4x14
1
47
Ložisko 6000-2Z
Ložisko 6000-2Z
1
12
Kryt
Kryt
1
48
Šroub 4.2x20
Skrutka 4.2x20
4
13
Matice M8
Matica M8
1
49
Hřidel převodu
Hriadeľ prevodu
1
14
O-kroužek
O-krúžok
1
50
Převod
Prevod
1
15
Ložisko 6000-2Z
Ložisko 6000-2Z
1
51
Kolík
Kolík
1
16
Kroužek
Krúžok
1
52
Jehlové ložisko
Ihlové ložisko
1
17
Pojistný kroužek
Ø22
Poistný krúžok
Ø22
1
53
Kroužek
Krúžok
1
18
Ložisko 6000-2Z
Ložisko 6000-2Z
1
54
Zajištění převodu
Zaistenie prevodu
1
19
Pravy boční kryt
Pravy bočný kryt
1
55
Hřidel
Hriadeľ
4
20
Šroub ST4.2x16
Skrutka ST4.2x16
3
56
Konzola
Konzola
1
21
Levý boční kryt
Ľavý bočný kryt
1
57
Kryt převodovky
Kryt prevodovky
1
22
Kryt
Kryt
1
58
Šroub M5x16
Skrutka M5x16
2
23
Držák uhlíku
Držiak uhlíka
2
59
Šroub M5x18
Skrutka M5x18
6
24
Šroub držáku uhlíku
Skrutka držiaka uhlíka
4
60
Kroužek
Krúžok
1
25
Uhlík
Uhlík
2
61
Kolík
Kolík
1
26
Šroub ST4.2x20
Skrutka ST4.2x20
6
62
Přuzina
Pružina
1
27
Pravá část rukojeti
Pravá časť rukoväte
1
63
Kroužek
Krúžok
1
28
Šroub ST4.2x13
Skrutka ST4.2x13
2
64
Vnější Kleština
Vonkajšie Klieština
1
29
Svorka
Svorka
1
65
Pružina
Pružina
1
30
Přívodní kabel
Prívodný kábel
1
66
Vnitřní kleština
Vnútorné klieština
1
31
Ochrana kabelu
Ochrana kábla
1
67
Kroužek
Krúžok
1
32
Kondenzátor
Kondenzátor
1
68
Když prachuvz. Kroužku
Keď prachuvz. krúžku
1
33
Levá část rukojeti
Ľavá časť rukoväte
1
69
Prachuvzdorný kroužek
Prachuvzdorný krúžok
1
34
Spínač
Spínač
1
70
Ložisko FZ1265
Ložisko FZ1265
1
35
Aktivátor
Aktivátor
4
71
Kolik Ø3
Koľko
Ø3
1
36
Indukční cívka
Indukčná cievka
1
72
Pohyblívá hřídeů
Pohyblivý hřídeů
1
Mečová pila
XT106390
Technicképarametre
Model:M1W‐TD‐115E2
Príkon:650W
Otáčkybezzaťaženia:800–3000min‐1
Napatie/frekvencia:230V50Hz
Triedaochrany:II
Max.hlbkaprerezu
Drevo: 115mm
Hliník: 20mm
Oceľ: 10mm
Hladinaakustickéhotlaku(LpA):87dB
Hladinaakustickéhovýkonu(LwA):98dB
Vibrácie:13,5m/s2
Hmotnosť:2,7kg
SK
1. Charakteristika–účelpoužití
Elektrickápila–mečovkajezapomocoupevnéhodorazuurčenánarezaniedreva,umelejhmoty,
kovov,stavebnýchhmôtainýchpodobnýchmateriálu.Pružnýpílovýlistumožnujevykonávaťnielen
priameaoblúkovérezy,aleajrezyvzleprístupnýchmiestach.Pripoužitízodpovedajúcichvhodných
bimetalovýchpílovýchlistovjemožnézarezávaniedoplnéhomateriálu.
‐Pogumovanáúchopováčasťprepevnejšieabezpečnejšievedenienáradia.
‐Oblúkovárukoväťprebezpečnúmanipuláciuajednoduchšiuprácu.
‐Plynuláreguláciapočtukmitovumožňujenastavenieoptimálnehorežimurezania.
‐Dostatočnásilamotoraprizáťažizabezpečujerovnomernýpracovnývýkon
‐Jednoducháarýchlabeznástrojovávýmenapílovýchlistovvďakasamosvornému
mechanizmu.
‐Nízkáhmotnosťelektronáradiučiníprácupríjemnejšie.
Upozornenie
‐ Sposobempostupnéhoponáraniesmúbyťopracovávanélenmäkkémateriályakodrevo,
sadrokartónapod.Nikdytútometódunepoužívajteuopracovaniekovovýchmateriálov.
‐Kponáranierezaniepoužívajteibakrátkepílovélisty.
‐ Pilumečovkuopritehranouopornejpätkyoplochuopracovávanéhomateriálu.Pomocou
ovládaciehoregulátorapočetzdvihovnastavtemaximálnurýchlosť.Elektronáradiepevne
pritlačteprotiobrobkuanechajtepílovýlistpomalyponoriťdomateriálu.Zdvíhajtepílu,až
úplnedosadnenaplochuopornejpätky.Potompokračujtepozdĺžpožadovanejčiaryrezu.
‐ Preurčitéprácemožnopílovýlistnasadiťotočenýo180°achvostovúpíluviesťadekvátne
obrátené.
Rezaniepresahujúcíchpredmetu
‐Presahujúcístavebnéprvky,akosúnapr.Oceľovávýstuž,alebovodovodnérúrkymožnoodrezať
chvostovoupíloubezprostrednepristene.
1) Piluuchoptezahlavnúaprídavnúrukoväťapílovýplátokaprehnutiepriložtekstenev
blízkostiodřezávanéhomateriálu,pričomopornápätkamusíbyťzapretieopodklad.
2) Piluzapniteazaveďtehoobrobku
3) Skonštantnýmprimeranýmbočnýmtlakomprerežtepolotovar.
Prorezaniepriamopristenejenutnézvoliťdlhšípílovýplátok,abyhobolomožnéviacprehnúť,bez
tohoabysatrelaookrajeokienkaopornépätky
Rezaniedutýchpredmetov
‐Vždydbajte,abydĺžkapílovéholistubolasdostatočnourezervouväčšíakopriemer
opracovávanéhoobrobku.Vopačnomprípadehrozízaseknutiupílovéhoplátkuavzniku
spätnéhorázu.
2. Súčástiaovládacieprvky
1) Samosvornáupínaciehlava5)Hlavnýprevadzkovýspínač
2) Aretačnétlačídlo6)Prívodníýkábel
3) Nastaviteľnýdoraz‐výkyvnáopornápatka 7)Otočnýregulátornastaveniafrekvenciekmitov
4) Pilovýlist8)Aretačnétlačídlohlavnéhospínača
3. Předuvedenímdoprevádzky
Upozornenie
‐Predpoužitímručnéhoelektrickéhonáradiasiprečítajtecelýnávodnapoužitie.Návodnechajte
priloženýprivýrobku,abysasnímmohlaobsluhakedykoľvekoboznámiť.Aknáradie
komukoľvekpožičiavate,prikladajteknemuajtentonávodnapoužitie.Zamedzte
znehodnoteniuapoškodeniutohtonávodu.
‐Predvýmenoupílovýchlistovčiakúkoľvekúdržboučimanipuláciousnosnouplochouodpojte
prívodnýkábelzozásuvkyel.napätia.
‐Opornápätkasavďakapohyblivémučapuprispôsobípožadovanémusklonurezaciehonástroja
vočipolohepovrchu.
‐Vzávislostinaveľkostipílovéholistumôžebyťnastavenáhorizontálnevzdialenosťopornépätky
odsamosvornéupínaciehlavycelkomvpiatichpolohách.Prenastavenievzdialenostistlačíme
aretačnétlačidloapätkuzasúvajtečivysúvajtedopožadovanejvzdialenosti.Prepnitearetačné
tlačidlospäťaskontrolujte,čijeopornápätkapevnezaaretovaná.
Upozornenie
‐Predvýmenoupílovýchlistovvždyodpojteprívodnýkábelzozásuvkyel.napätia.
‐Primanipuláciispílovýmlistompoužívajteochrannérukavice.Prikontaktesostrímpílovéholistu
existujemožnosťporanenia.
‐Privýmeneopotrebovanéhopílovéholistusanajprvpresvedčte,žejeúplnevychladnutý.
Predchádzajúcimpoužívanímmôžebyťveľmihorúcianeopatrnoumanipulácioumôžedôjsťk
poraneniuosoby..
‐Prikaždejvýmenepílovéholistusapresvedčte,žeotvorprezasunutiepílovéhoplátkusamosvorné
upínaciehlavyniejezanesenýmateriálomakonapr.pilinami.
1) Pevneuchoptesamozvernáupínaciehlavuprstamiaotočtesňouvsmerešípkypribližneo90°av
tejtopozíciijupridržte.
2) Vložtepripravenýpílovýlistdoštrbinyupínaciehlavyastiskuvoľnite.Hlavasamočinneuzamkne
pílovýplátok.
‐Výmenaopotrebovanéhoplátkuzanovýsavykonávarovnakýmspôsobom.Pevneuchopte
samozvernáupínaciehlavuprstamiaotočtesňouvsmerešípkypribližneo90°avtejtopozíciiju
pridržte.Odstráňtepílovýlistastiskuvoľnite.
4. Zapnutie/Vypnutie/Reguláciapočtukmitov
Upozornenie
‐ Predzapojenímprívodnéhokábladozásuvkysel.napätímskontrolujte,čihodnotanapätiavzásuvke
zodpovedáhodnoteuvedenejnaštítkunanáradie.Náradiejemožnépoužívaťvrozsahunapätí220‐
240V~50Hz.
‐ Pilumečovkuzapnitestlačenímhlavnéhoprevádzkovéhospínača.Vzapnutejpozíciihomôžedržať
aretačnétlačidlo.Funkciuaretačnéhotlačidlasidopreduvyskúšajte.
‐ Prevypnutiepíly,uvoľniteprevádzkovýspínač.
‐ Vprípadezaaretovanéhoprevádzkovéhospínačaprevádzkovýspínačstlačte,atýmdôjdekjeho
odblokovaniu.
‐ Početkmitovzaminútujemožnénastavovaťotáčanímregulátoravteledržadla.Tentoúkonje
možnévykonávaťajvprípadebežiacehomotora.Číselníkjeoznačenýodminimálnejhodnotyažk
maximálnejhodnotepočtukmitovzaminútu.
‐ Rovnoměrneotáčajtečíselníkomregulátorabezpevnýchdorazovpodľadruhumateriáluaspôsobu
požadovanépráce.Všeobecneplatí,ženatvrdšieahúževnatejšímateriály(kov)sapoužívanižšiu
rýchlosťanamäkkémateriály(drevo)možnopoužiťmaximálnehodnotykmitov.Vkaždomprípade
samôževhodnárýchlosťmeniťstypomčihrúbkouopracovávanéhomateriáluaoptimálne
nastaveniekmitovjenutnézistiťpraktickýmiskúškami.
‐ Pridlhodobejšejprácischvostovoupíloudodržujtepravidelnýrežimprácesprestávkami.Pri
dlhodobejšompoužívaníelektronáradiaprinastavenýchnižšíchpočtochkmitovnechajtepílubežať
bezzaťaženianamaximálnuhodnotukmitov,abysaochladilaprúdenímvzduchu.
5. Drženiepily
‐Piludržtepevneuchopenímzaprednúazdanírukoväťpodľanasledujúcehoobrázku.
This manual suits for next models
1
Table of contents
Languages:
Other XTline Saw manuals
XTline
XTline J1XL-DU11-210 User manual
XTline
XTline XT106260 User manual
XTline
XTline XT102845 User manual
XTline
XTline XT106255 User manual
XTline
XTline XT106305 User manual
XTline
XTline XT102745 User manual
XTline
XTline XT102745 User manual
XTline
XTline XT106190 User manual
XTline
XTline XT106160 User manual
XTline
XTline XT106187 User manual
