XTline XT102810 User manual

CZ
NÁVOD K POUŽITÍ
XT102810
PRŮMYSLOVÝ VYSAVAČ NA SUCHÉ A
MOKRÉ VYSÁVÁNÍ S PŘÍSLUŠENSTVÍM
Napětí: 230V/50Hz
Příkon: 1600 W (max. 2000 W pro zásuvku)
Délka kabelu: 4 m
Obsah nádoby: 30 L
Režim vysávání: suchý / mokrý
Síla sání: >18 Kpa
Hluk: <78 dB
Hmotnost: 13,4 kg

ELEKTRICKÁ BEZPEČNOST
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy
jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy
nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a
odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a
chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani
nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou. ostrými hranami a
pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používané venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpeční úrazu elektrickým proudem.
BEZPEČNOST OSOB
a)Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li
pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí
může vést k vážnému poranění osob.
b)Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana
sluchu,používané v souladu s podmín-kami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který
ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe
ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a
rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachy-
ceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení
byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem
POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro
prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro
kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv
elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou
příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření
omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny s
elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených
uživatelů nebezpečné.

SERVIS A ODPOVĚDNOST ZA VADY
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto
zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u
právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením
(viz níže) a uznané bezplatně opraví servis firmy XT line s.r.o.
Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění
vady, musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnu ode dne uplatnění reklamace, pokud se
prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může uplatnit reklamaci osobně nebo zasláním
zboží k reklamaci přepravní službou na vlastní náklady, v bezpečném balení.
Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje
(zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po
vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze
odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným
používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po
vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže:
- výrobek nebyl používán a udržován podle návodu k obsluze
- výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním
nevhodných nebo nekvalitních maziv apod.
- škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů
- vady byli způsobeny nevhodným skladováním či manipulací s výrobkem
- výrobek byl použit nad rámec přípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ
e) Udržujte elektrické nářadí. Čistěte otvory pro sání vzduchu od prachu a nečistot. Je-li nářadí poškozeno,
před dalším
používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené řezací nástroje s menší
pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem,
jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné
práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k
nebezpečným situacím.
PŘÍPRAVA PRÁCE A SPUŠTĚNÍ
1. Podlahový kartáč
2. Vysouvací trubice
3. Konektor hadice
4. Hadice
5. Horní sání
6. Držadlo
7. Přepínač
8. Přední sání
9. Manipulační držadlo
10. Kabel
11. Svorky
12. Sběrná nádoba
13. Menší hubice
14. Kulatá hubice

Vysavač je vybaven dvojím systémem sání, včetně předního a horního sání a může být
využit pro různé účely.
Konektory hadice pro horní sání (Obr.A) slouží k připojení k hornímu sání, nasaďte
krytku na otvor předního sání.
Pro vysávání vody použijte přední sání (Obr.B). Hadici připojte k přednímu sání a
krytku nasaďte na otvor horního sání.
Návod k obsluze
1. Zapnutí a vypnutí (Obr.1)
1) Zapnutí: Po připojení přívodního kabelu ke zdroji elektrického napětí přepněte
hlavní přepínač do polohy 1 a spusťte tak vysavač.
2) Vypnutí: Přepněte hlavní přepínač do polohy 0 a vypněte tak vysavač.
2. Připojení hadice k vysavači (Obr.2)Připojení: Vložte koncovku hadice do
příslušného sacího otvoru vysavače a otočte hadicí po směru hodinových ručiček,
dokud neuslyšíte cvaknutí.
Vyjmutí: Postupujte přesně obráceně oproti předchozímu bodu. Uchopte hadici a otočte
jí proti směru hodinových ručiček, dokud nedojde k jejímu uvolnění. Hadici následně
vyjměte.
3. Připojení držadla k přechodové trubici (Obr.3)
1) Připojte jeden konec hadice k přechodové trubici a otočte jí po směru
hodinových ručiček pro její dotažení.
2) Pro odpojení držadla od přechodové trubice držte každý z komponentů jednou
rukou a pohybem od sebe oba díly uvolněte.
4. Připojení přechodové trubice k podlahovému kartáči (Obr.4)
1) Připojte jednu stranu přechodové trubice k podlahovému kartáči a otočte po
směru hodinových ručiček pro její dotažení.
2) Pro odpojení podlahového kartáče od přechodové trubice držte každý z
komponentů jednou rukou a pohybem od sebe oba díly uvolněte.
5. Instalace předních koleček (Obr.5)
1) Odejměte z vysavače sběrnou nádobu a nakloňte ji na její boční stranu.
2) Do obou příslušných otvorů vložte pojezdová kolečka.
6. Zacházení s přívodním kabelem (Obr.6)
1) Na zadní straně vysavače se nachází držáky na přívodní kabel. Pokud přístroj
nepoužíváte, přívodní kabel umisťujte do příslušných držáků.
2) V případě používání vysavače vyjměte přívodní kabel z příslušných držáků.
7. Skladování příslušenství (Obr.7) Skladovací otvory se nachází na obou
stranách přístroje a slouží pro skladování příslušenství.
8. Funkce ofukování (Obr.8)
1) Připojte hadici do ofukovací části.
2) Pomocí hadice nyní můžete provádět ofukování.

9. Funkce vysávání (Obr.9)
1) Pokud je sací síla příliš malá, stiskněte tlačítko na hlavě hadice.
2) Pro zvýšení sací síly stiskněte tlačítko třikrát až pětkrát.
10. Instalace prachového sáčku (Obr.10)
1) Odstraňte průhledný kryt.
2) Vložte do příslušného otvoru prachový sáček, připevněte jej ke krytu a ten
poté upevněte zpět na původní místo.
11. Výměna prachového sáčku (Obr.11)
1) Vyjměte průhledný kryt spolu s prachovým sáčkem.
2) Vložte nový prachový sáček stejným způsobem viz bod č.10.
12. Odnětí krytu vysavače od sběrné nádoby (Obr.12)
1) Uvolněte svorky na obou stranách přístroje.
2) Držte přístroj za držadlo a pohybem nahoru jej odejměte od sběrné nádoby.
13. Výměna filtru (Obr.13)
1) Odstraňte kryt. Použitý filtr se nachází na spodní straně přístroje. Filtr
vyjměte.
2) Vezměte nový filtr a upevněte jej do stejného místa jako předešlý použitý
filtr.
14. Čištění filtru (Obr.14)
1) Vyjměte filtr z přístroje a umyjte jej čistou vodou.
2) Po vyčištění nechte filtr dostatečně vysušit a následně umístěte zpět na
původní místo.
15. Čištění konektorů (Obr.15)
1) Odstraňte z krytu konektory a spojovací komponenty a propláchněte je
čistou vodou.
2) Nasaďte všechny konektory na svá původní místa a řádně utáhněte.

17. Nastavení rychlosti (Obr.17)
1) Ovladač nastavení rychlosti se nachází nad hlavním přepínačem.
2) Pro snížení síly sání otočte knoflíkem ovládání rychlosti doleva. Pro zvýšení
síly sání otočte doprava.
18. Použití přístroje spolu s elektrickým nářadím (Obr.18)
1) Připojte hadici vysavače k odsávacímu otvoru příslušného elektrického
nářadí.
2) Připojte zástrčku přívodního kabelu elektrického nářadí k speciální zásuvce
umístěné přímo na vysavači.
3) Stiskněte přepínač do polohy (Stand-by, "připraven"). Spusťte připojené
elektrické nářadí a vysavač se automaticky spustí.
Pokyny k příslušenství
Podlahový kartáč
Použití pro povrchy jako jsou koberec, dřevěná podlaha, mramorová podlaha, dlažba
apod.
Větší hubice
Použití pro rohy zdí, okna apod
Velký kruhový kartáč
Použití pro čištění povrchů pohovek, nábytku, rámů obrazů apod.
Čištění prachového sáčku (Obr.22 – 23)
1) Odstraňte zadní kryt spolu s prachovým sáčkem.
2) Na spodní straně prachového sáčku sejměte dno a obsah sáčku vysypte.
3) Vložte dno sáčku zpět na své místo, upevněte prachový sáček zpět do
zadního krytu vysavače a kryt upevněte zpět na vysavač.
Odstranění špinavé vody z vysavače (Obr.24)
1) Umístěte vysavač do blízkosti odpadní výlevky nebo kanalizace, odstraňte z
vysavače horní část přístroje a odpojte ji od sběrné nádoby.
2) Nakloňte nádobu tak, aby její obsah mohl vytékat do odpadního systému.
3) Poté vyčistěte vnitřní prostor nádoby čistou vodou, nasaďte zpět horní část
přístroje a upevněte ji ke sběrné nádobě pomocí svorek.

Údržba
- Z důvodu prodloužení životnosti se doporučuje nepoužívat vysavač v nepřetržitém provozu
déle než 20 minut
- Z důvodu prodloužení životnosti se doporučuje čistit vnitřní části vysavače, filtr a prachový sáček po
každém použití
- Po použití přístroje navinujte jeho elektrický přívodní kabel šetrným způsobem a umísťujte
veškerá příslušenství do jejich příslušných otvorů
- Po použití vysavače v kombinaci s vodou vždy vylévejte a vyplachujte sběrnou nádobu,
abyste předešli případné korozi nádoby
- Čistěte povrch přístroje suchým hadříkem, abyste předešli případnému vniknutí vody do přístroje a
následnému elektrickému zkratu a zničení přístroje

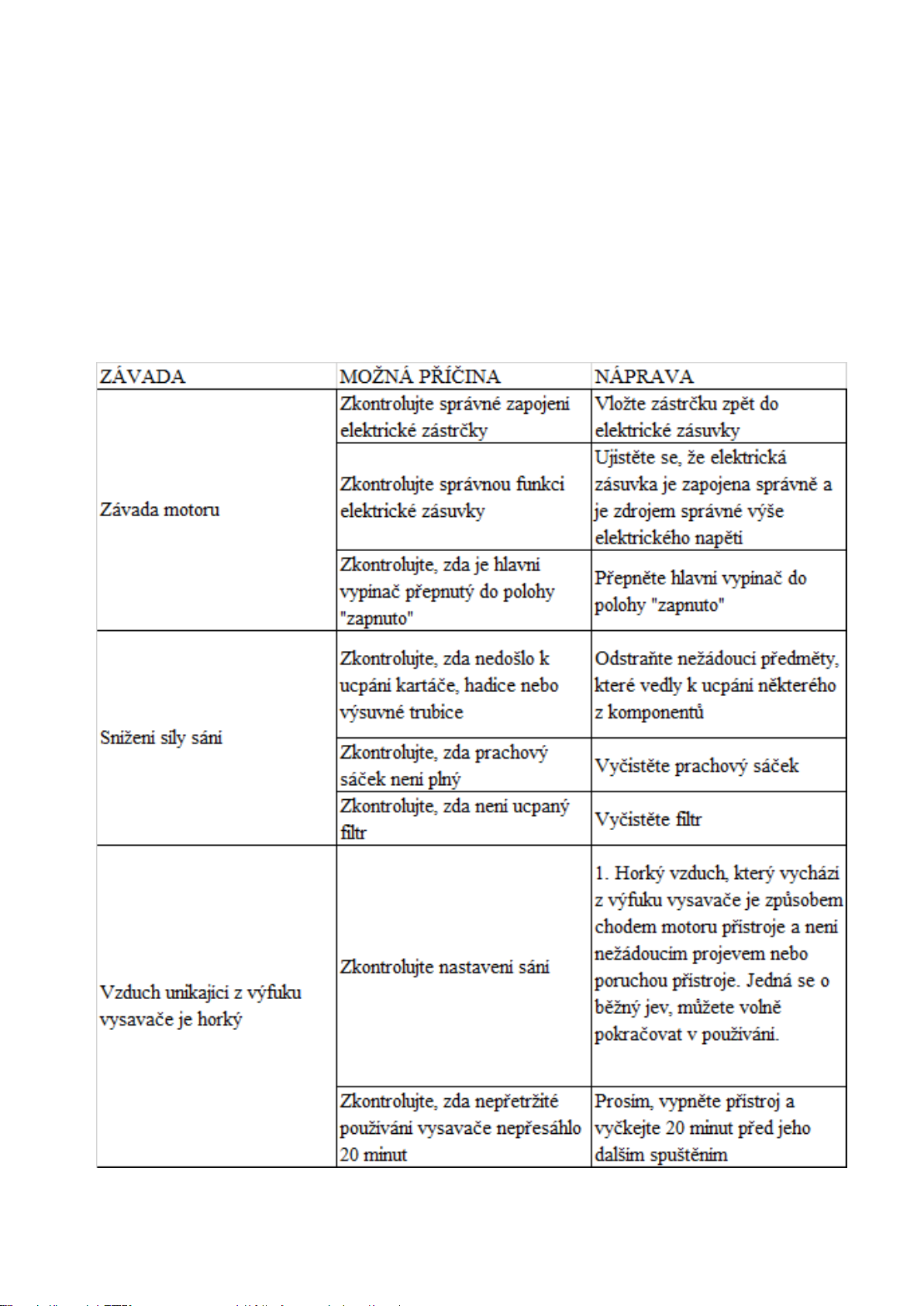

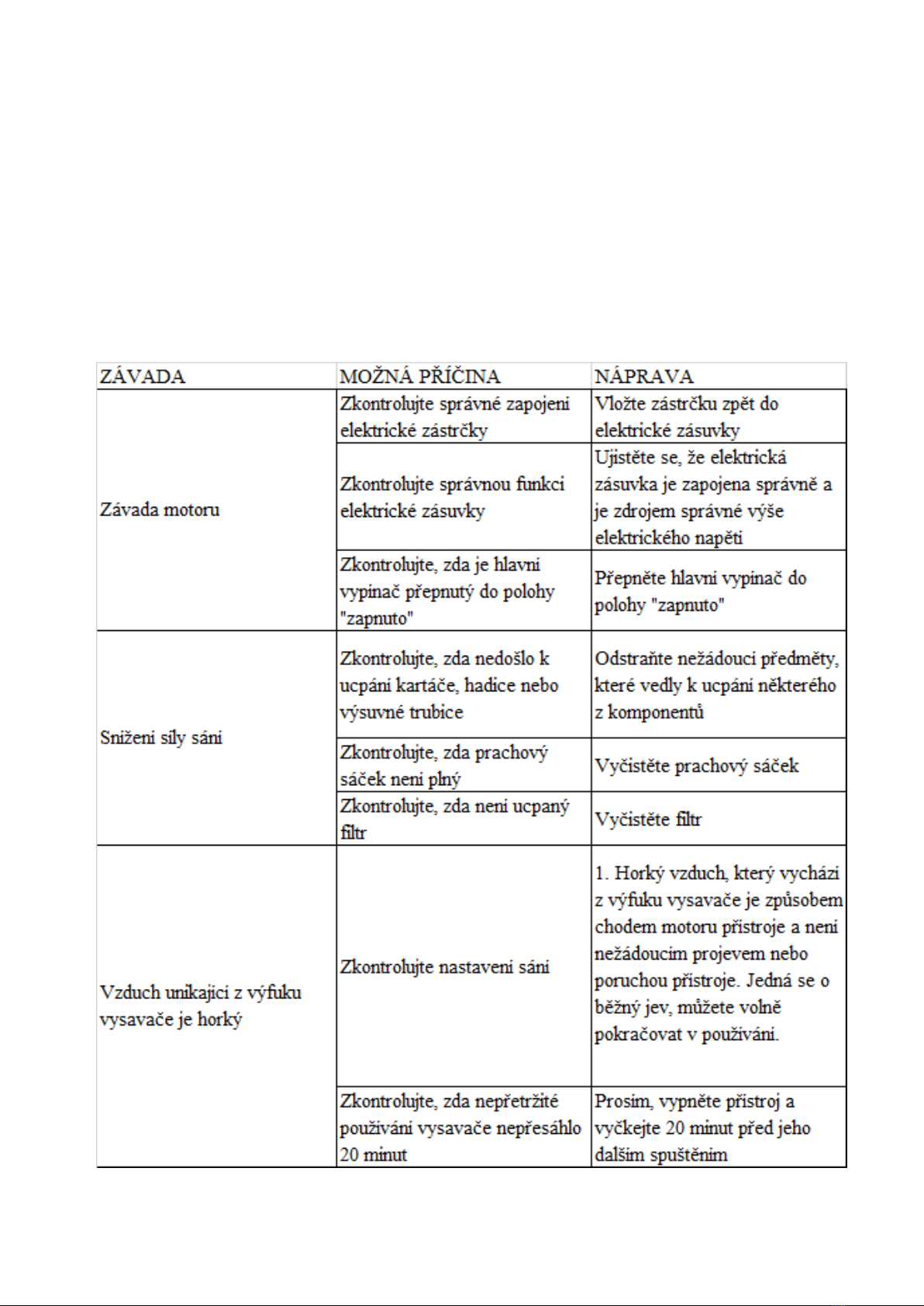

Časté problémy a řešení

r„ 
50
(2)



6
7

9



13

15












28
















45














60





66






















































 












 


























































 





























 












































 


























 







 
















 



































Podle zák. č. 90/2016 Sb., § 12, ve znění změn vydaných ve sbírce zákonů.
ZAŘÍZENÍ (VÝROBEK) NÁZEV: Průmyslový vysavač
MODEL, č. DODÁVKY, SERIOVÉ č., TYP: XT102810
PROVEDENÍ (JINÁ SPECIFIKACE): JN501PT
EVIDENČNÍ - VÝROBNÍ ČÍSLO:
VÝROBCE
NÁZEV: XTline s.r.o.
ADRESA: Průmyslová 2054, 59401 Velké Meziříčí
IČ: 26246937
DIČ CZ: 26246937
prohlašuje ţe toto prohlášení vydal na vlastní odpovědnost a níţe uvedené zařízení splňuje všechna příslušná ustanovení předmětných předpisů Evropského
společenství:
EU 2014/35/EU - NV č. 118/2016 Sb., o harmonizaci právních předpisů členských států týkajících se dodávání elektrických zařízení určených
pro používání v určitých mezích napětí na trh
EU 2014/30/EU - NV č. 117/2016 Sb., o harmonizaci právních předpisů členských států týkajících se elektromagnetické kompatibility
EU 2015/863/EU - NV č. 481/2012 Sb., kterou se mění příloha II směrnice Evropského parlamentu a Rady EU 2011/65/EU , RoHS o omezení
používání některých nebezpečných látek v elektrických a elektronických zařízení a příslušným předpisům a normám, které z nařízení (směrnic)
vyplývají.
POPIS ELEKTRICKÉHO ZAŘÍZENÍ FUNKCE ELEKTRICKÉHO ZAŘÍZENÍ
KONSTRUKCE A ELEKTRONIKA. ZAŘÍZENÍ SLOUŽÍ JAKO PRŮMYSLOVÝ VYSAVAČ.
Seznam pouţitých technických předpisů a harmonizovaných norem.
Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Evropské unie:
ČSN EN 60335-2-2 ed. 3; Elektrické spotřebiče pro domácnost a podobné účely - Bezpečnost - Část 2-2: Zvláštní požadavky na vysavače a úklidové spotřebiče vysávající vodu; vydaná: 2010-09-01
ČSN EN 60335-1; Bezpečnost elektrických spotřebičů pro domácnost a podobné účely. Část 1: Všeobecné požadavky; vydaná: 1997-03-01
ČSN EN 60335-1 ed. 2; Elektrické spotřebiče pro domácnost a podobné účely - Bezpečnost - Část 1: Všeobecné požadavky; vydaná: 2003-05-01
ČSN EN 62233; Metody měření elektromagnetických polí spotřebičů pro domácnost a podobných přístrojů vzhledem k expozici osob; vydaná: 2008-10-01
ČSN EN 55014-1 ed. 4; Elektromagnetická kompatibilita - Požadavky na spotřebiče pro domácnost, elektrické nářadí a podobné přístroje - Část 1: Emise; vydaná: 2017-10-01
ČSN EN 55014-2 ed. 2; Elektromagnetická kompatibilita - Požadavky na spotřebiče pro domácnost, elektrické nářadí a podobné přístroje - Část 2: Odolnost - Norma skupiny výrobků; vydaná: 2017-11-01
ČSN EN 61000-3-2 ed. 4; Elektromagnetická kompatibilita (EMC) - Část 3-2: Meze - Meze pro emise proudu harmonických (zařízení se vstupním fázovým proudem <= 16 A); vydaná: 2015-03-01
ČSN EN IEC 61000-3-2 ed. 5; Elektromagnetická kompatibilita (EMC) - Část 3-2: Meze - Meze pro emise proudu harmonických (zařízení se vstupním fázovým proudem <= 16 A); vydaná: 2019-08-01
ČSN EN 61000-3-3 ed. 3; Elektromagnetická kompatibilita (EMC) - Část 3-3: Meze - Omezování změn napětí, kolísání napětí a flikru v rozvodných sítích nízkého napětí pro zařízení se jmenovitým fázovým proudem <= 16 A,
které není předmětem podmíněného připojení; vydaná: 2014-02-01
ČSN EN 62321-1; Stanovení některých látek v elektrotechnických výrobcích - Část 1: Úvod a přehled; vydaná: 2014-01-01
ČSN EN 50581; Technická dokumentace k posuzování elektrických a elektrotechnických výrobků z hlediska omezování nebezpečných látek; vydaná: 2013-06-01
Zvolený postup posuzování shody
Posouzení shody za stanovených podmínek podle zákona č. 90/2016 Sb., ve znění změn, § 12 odst. 1
Jméno, adresu a identifikační číslo notifikované osoby, která provedla ES přezkoušení typu a číslo certifikátu ES přezkoušení typu.
Na uvedené zařízení se nevztahuje povinné přezkoušení typu autorizovanou zkušebnou.
Údaje o totožnosti osoby oprávněné vypracovat prohlášení jménem výrobce nebo jeho oprávněného zástupce a její podpis.
místo: Velké Meziříčí Jméno: Funkce: Podpis:
datum: 2021-01-30 jednatel
Michal Duben

SK

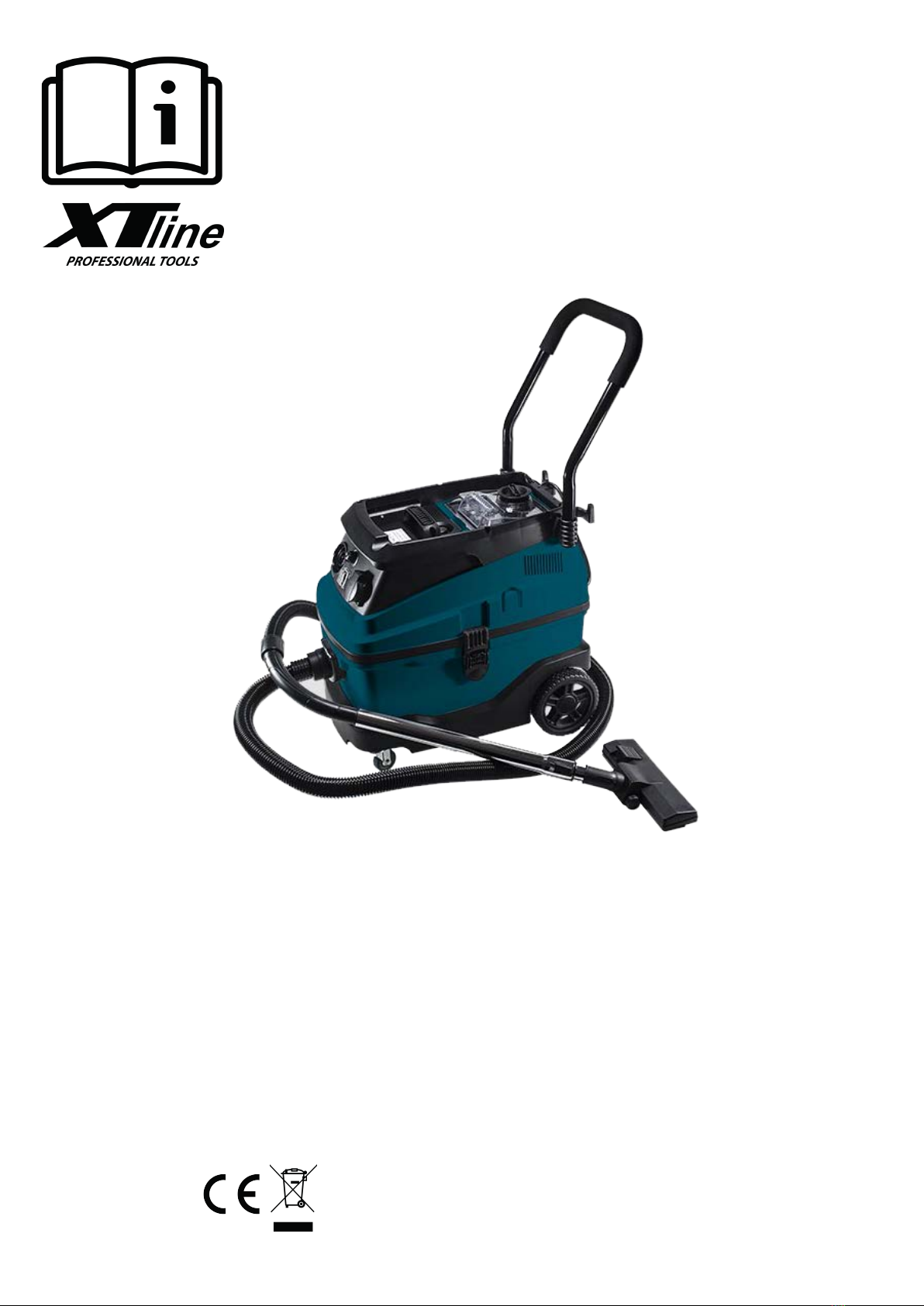

NÁVOD K POUŽITIE
XT102810
PRIEMYSLELNÝ VYSÁVAČ NA SUCHÉ A
MOKRÉ VYSÁVÁNIE S PRÍSLUŠENSTVOM
230V/50Hz
1600 W (max. 2000 W pre zásuvku)
4 m
30 L
suchý / mokrý
Napätie:
Príkon:
Dĺžka kábla:
Obsah nádoby:
Režim vysávania:
Sila sania:
Hluk:
Hmotnosť:
>18 Kpa
<78 dB
13,4 kg

ELEKTRICKÁ BEZPEČNOSŤ
idlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy
akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou,
nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a
zodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, telesá ústredného kúrenia, sporáky
a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.
c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak vnikne do elektrického náradia voda,
zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.
d) Nepoužívajte pohyblivý prívod na iné účely. Nikdy nenoste a neťahajte elektrické náradie za prívod ani
nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou. ostrými hranami a
pohyblivými časťami. Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie.
Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpeční úrazu elektrickým prúdom.
BEZPEČNOSŤ OSÔB
a) Pri používaní elektrického náradia buďte pozorní, venujte pozornosť tomu, čo práve robíte,
sústreďte sa a triezvo uvažujte. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste
pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri používaní elektrického
náradia môže viesť k vážnemu poraneniu osôb.
b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako napr.
Respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana
sluchu, používané v súlade s podmien-kami práce, znižujú nebezpečenstvo poranenia osôb.
c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvky vypnutý.
Prenášanie náradia s prstom na vypínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou
nehôd.
d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovacie nástroj alebo kľúč,
ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.
e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj a rovnováhu. Budete tak lepšie
ovládať elektrické náradie v nepredvídaných situáciách.
f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy ani šperky. Dbajte, aby vaše vlasy, odev a
rukavice boli dostatočne ďaleko od pohybujúcich sa častí. Voľné odevy, šperky a dlhé vlasy môžu byť zachy-ceny
pohyblivými časťami.
g) g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto
zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené
vznikajúcim prachom
POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE
a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre
vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu,
na ktoré bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť a vypnúť spínačom.
Akékoľvek elektrické náradie, ktoré nemožno ovládať spínačom, je nebezpečné a musí byť
opravené.
c) Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou
príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia
obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.
d) Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli oboznámené s
elektrickým náradím alebo s týmito pokynmi, aby náradie používali. Elektrické náradie je v rukách neskúsených
užívateľov nebezpečné.

SERVIS A ZODPOVEDNOSŤ ZA CHYBY
Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma Xt line s.r.o. v súlade s týmto
zákonom poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24
mesiacov (u právnických osôb 12 mesiacov). Reklamácie budú posúdené naším
reklamačným oddelením (pozri nižšie) a uznané bezplatne opraví servis firmy XT line s.r.o.
Miestom pre uplatnenie reklamácie je predajca, u ktorého bol tovar zakúpený. Reklamácia, vrátane odstránenia
vady, musí byť vybavená bez zbytočného odkladu, najneskôr do 30 dní odo dňa uplatnenia reklamácie, pokiaľ
sa predávajúci s kupujúcim nedohodnú na dlhšej lehote. Kupujúci môže uplatniť reklamáciu osobne alebo
zaslaním tovaru na reklamáciu prepravnou službou na vlastné náklady, v bezpečnom balení.
Zásielka musí obsahovať reklamovaný výrobok, predajné dokumenty podrobný popis závady a kontaktné údaje
(spiatočná adresa, telefón). Chyby, ktoré možno odstrániť, budú opravené v zákonnej lehote 30 dní (dobu môžu
po vzájomnej dohode predĺžiť). Po prejavenie skryté chyby materiálu do 6 mesiacov od dátumu predaja, ktorá sa
nedá odstrániť, bude výrobok vymenený za nový (vady, ktoré existovali pri prevzatí tovaru, nie vzniknuté
nesprávnym používaním alebo opotrebovaním). Na neodstrániteľné vady a vady, ktoré si je kupujúci schopný
opraviť sám môžu po vzájomnej dohode uplatniť primeranú zľavu z kúpnej ceny. Nárok na reklamáciu zaniká,
ak:
- výrobok nebol používaný a udržiavaný podľa návodu na obsluhu
- výrobok bol používaný v iných podmienkach alebo na iné účely, než na ktoré sú určené alebo používaním
nevhodných alebo nekvalitných mazív a pod.
- škody vznikli pôsobením vonkajších mechanických, teplotných či chemických vplyvov
- chyby boli spôsobené nevhodným skladovaním či manipuláciou s výrobkom
- výrobok bol použitý nad rámec prípustného zaťaženia.
ZÁRUKA SA NEVZŤAHUJE NA PRÍSLUŠENSTVO
e) Udržujte elektrické náradie. Čistite otvory pre nasávanie vzduchu od prachu a nečistôt. Ak je náradie
poškodené, pred ďalším použitím opraviť. Veľa nehôd je spôsobených nesprávnou údržbou náradia.
f) Rezacie nástroje udržiavajte ostré a čisté. Správne udržiavané a naostrené rezacie nástroje s menšou
pravdepodobnosťou zachytia za materiál alebo sa zablokujú a práca s nimi sa ľahšie kontroluje.
g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky práce a druh
vykonávanej práce. Používanie elektrického náradia na vykonávanie iných činností, než pre aké bolo určené, môže
viesť k nebezpečným situáciám.
PRÍPRAVA PRÁCE A SPUSTENIE
1. Podlahová kefa
2. Vysúvacia trubice
3. Konektor hadice
4. Hadica
5. Horný sania
6. Držadlo
7. Prepínač
8. Predná sania
9. Manipulačné držadlo
10. Kábel
11. Svorky
12. Zberná nádoba
13. Menšie hubica
14. Okrúhla hubica

Vysávač je vybavený dvojitým systémom sania, vrátane predného a horného sania a
môže byť využitý pre rôzne účely.
Konektory hadica pre horné sanie (obr.A) slúži na pripojenie k hornému sania, nasaďte
krytku na otvor predného nasávania. Pre vysávanie vody použite predné sanie (Obr.B).
Hadicu pripojte k prednému sania a krytku nasaďte na otvor horného nasávania.
Návod na obsluhu
1. Zapnutie a vypnutie (Obr.1)
1) Zapnutie: Po pripojení prívodného kábla ku zdroju elektrického napätia
prepnite hlavný prepínač do polohy 1 a spustite tak vysávač.
2) Vypnutie: Prepnite hlavný prepínač do polohy 0 a vypnite tak vysávač.
2. Pripojenie hadice k vysávaču (Obr.2) Pripojenie: Vložte koncovku hadice do
príslušného otvoru vysávača a otočte hadicou v smere hodinových ručičiek, kým
nezačujete cvaknutie.
3. Vybratie: Postupujte presne opačne oproti predchádzajúcemu bodu. Uchopte hadicu a
otočte ju proti smeru hodinových ručičiek, kým nedôjde k jej uvoľneniu. Hadicu
následne vyberte.
3. Pripojenie držadla k prechodové trubici (Obr.3)
1) Pripojte jeden koniec hadice k prechodové trubici a otočte jej po smere hodinových
ručičiek pre jej dotiahnutie.
2) Pre odpojenie držadla od prechodovej trubice držte každý z komponentov jednou
rukou a pohybom od seba oba diely uvoľnite.
4. Pripojenie prechodové trubice k podlahovému kefe (Obr.4)
1) Pripojte jednu stranu prechodové trubice k podlahovému kefe a otočte v
smere hodinových ručičiek pre jej dotiahnutie.
2) Pre odpojenie podlahového kefy od prechodovej trubice držte každý z
komponentov jednou rukou a pohybom od seba oba diely uvoľnite.
5. Inštalácia predných koliesok (Obr.5)
1) Odstráňte z vysávača zbernú nádobu a nakloňte ju na jej bočnú stranu.
2) Do obidvoch príslušných otvorov vložte pojazdné kolieska.
6. Zaobchádzanie s prívodným káblom (Obr.6)
1) Na zadnej strane vysávača sa nachádza držiaky na prívodný kábel. Pokiaľ
prístroj nepoužívate, prívodný kábel umiestňujte do príslušných držiakov.
2) V prípade používania vysávača vytiahnite prívodný kábel z príslušných
držiakov.
7. Skladovanie príslušenstvo (Obr.7) Skladovacie otvory sa nachádza na
oboch stranách prístroja a slúži pre skladovanie príslušenstva.
8. Funkcia ofukovanie (Obr.8)
1) Pripojte hadicu do ofukovaciu časti.
2) Pomocou hadice teraz môžete vykonávať ofukovanie.

9. Funkcia vysávanie (Obr.9)
1) Ak je sací sila príliš malá, stlačte tlačidlo na hlave hadice.
2) Pre zvýšenie sacej sily stlačte tlačidlo trikrát až päťkrát.
10. Inštalácia prachového vrecka (Obr.10)
1) Odstráňte priehľadný kryt.
2) Vložte do príslušného otvoru prachový sáčok, pripevnite ho ku krytu a ten
potom upevnite späť na pôvodné miesto.
11. Výmena prachového vrecka (Obr.11)
1) Odstráňte priehľadný kryt spolu s prachovým sáčkom
2) Vložte nový prachový sáčok rovnakým spôsobom pozri časť č.10.
12. Odňatie krytu vysávača od zbernej nádoby (Obr.12)
1) Uvoľnite svorky na oboch stranách prístroja.
2) Držte prístroj za držadlo a pohybom nahor ho odoberte od zbernej nádoby
13. výmena filtra (Obr.13)
1) Odstráňte kryt. Použitý filter sa nachádza na spodnej strane prístroja.
filter vyberte.
2) Vezmite nový filter a upevnite ho do rovnakého miesta ako predošlý
použitý filter
14. Čištění filtra (Obr.14)
1) Vyberte filter z prístroja a umyte ho čistou vodou.
2) Po vyčistení nechajte filter dostatočne vysušiť a následne umiestnite
späť na pôvodné miesto.
15. čistenie konektorov (Obr.15)
1) Odstráňte z krytu konektory a spojovacie komponenty a prepláchnite
ich čistou vodou.
2) Nasaďte všetky konektory na svoje pôvodné miesta a riadne utiahnite.

17. Nastavenie rýchlosti (Obr.17)
1) Ovládač nastavenia rýchlosti sa nachádza nad hlavným prepínačom.
2) Na zníženie sily sania otočte gombíkom ovládanie rýchlosti doľava. Pre
zvýšenie sily sania otočte doprava.
18. Použitie prístroja spolu s elektrickým náradím (Obr.18)
1) Pripojte hadicu vysávača k odsávaciemu otvoru príslušného elektrického
náradia.
2) Pripojte zástrčku prívodného kábla elektrického náradia k špeciálnej
zásuvke umiestnenej priamo na vysávači.
3) Stlačte prepínač do polohy (Stand-by, "pripravený"). Spustite pripojené
elektrické náradie a vysávač sa automaticky spustí.
Pokyny k príslušenstvo
podlahová kefa
Použitie pre povrchy ako sú koberec, drevená podlaha, mramorová podlaha, dlažba a
pod.
väčšia hubica
Použitie pre rohy múrov, okná a pod
Veľký kruhový kefa
Použitie pre čistenie povrchov pohoviek, nábytku, rámov obrazov apod.
Čistenie prachového vrecka (Obr.22 – 23)
1) Odstráňte zadný kryt spolu s prachovým sáčkom.
2) Na spodnej strane prachového vrecka zložte dno a obsah vrecka
vysypte.
3) Vložte dno vrecka späť na svoje miesto, upevnite prachové vrecko
späť do zadného krytu vysávača a kryt upevnite späť na vysávač.
Odstránenie špinavej vody z vysávača (Obr.24)
1) Umiestnite vysávač do blízkosti odpadovej výlevky alebo kanalizácie,
odstráňte z vysávača hornú časť prístroja a odpojte ju od zbernej nádoby.
2) Nakloňte nádobu tak, aby jej obsah mohol vytekať do odpadového systému.
3) Potom vyčistite vnútorný priestor nádoby čistou vodou, nasaďte späť hornú
časť prístroja a upevnite ju ku zbernej nádobe pomocou svoriek.

Údržba
-Z dôvodu predĺženia životnosti sa odporúča nepoužívať vysávač v nepretržitej prevádzke
-dlhšie ako 20 minút
-Z dôvodu predĺženia životnosti sa odporúča čistiť vnútorné časti vysávača, filter a prachové vrecko
po každom použití
-Po použití prístroja navinujte jeho elektrický prívodný kábel šetrným spôsobom a umiestňujte všetka
príslušenstvo do ich príslušných otvorov
-Po použití vysávača v kombinácii s vodou vždy vylievajte a vyplachujte zbernú nádobu,
aby ste predišli prípadnej korózii nádoby
-Čistite povrch prístroja suchou handričkou, aby ste predišli prípadnému vniknutiu vody do prístroja a
následnému elektrickému skratu a zničeniu prístroja
Časté problémy a riešenia

INSTRUKCIA OBSLUGI
XT102810
ODKURZACZ
PRZEMYSŁOWY
Napięcie:
Mocy:
Długość
kabla:
Zawartość
Pojemnika:
Tryb podciśnienia:
Siła ssania:
230V/50Hz
1600 W (maks. 2000 V dla gniazda)
4 m
30 L
suchy / mokry
>18 Kpa
<78 dB
13,4 kg
PL

BEZPIECZEŃSTW O ELEKTRYCZNE
a) Wtyczka przewodu zasilającego powinna zawsze pasować do gniazda. Nigdy nie należy
modyfikować gniazda. Nie należy używać rozgałęźników. Niezmodyfikowane wtyczki i
odpowiednie gniazda zmniejszają ryzyko porażenia prądem.
b) Należy zapobiegać kontaktowi ciała z powierzchniami przewodzącymi prąd, aby uniknąć ryzyka
porażenia prądem.
c) Nie należy wystawiać urządzenia na działanie deszczu lub wilgoci. Obecność wody w urządzeniu
elektrycznym znacznie zwiększa ryzyko porażenia prądem.
d) Nie należy przykładać nadmiernej siły do przewodu. Przechowywać przewód z dala od źródeł ciepła,
olejów, ostrych krawędzi lub ruchomych części. Uszkodzony przewód zwiększa ryzyko porażenia prądem.
e) W przypadku pracy na zewnątrz należy rozważyć zastosowanie przedłużacza przeznaczonego do użytku
na zewnątrz. Użycie przedłużacza do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
f) Zaleca się stosowanie ziemnozwarciowego przerywacza obwodu (GFCI) podczas pracy w mokrym
środowisku. Stosowanie GFCI zmniejsza ryzyko porażenia prądem.
g) Podwójnie izolowane urządzenie jest wyposażone w uziemioną wtyczkę (jeden wtyk jest szerszy od
drugiego). Jeśli złącze nie jest w pełni dopasowane do gniazda, należy przekręcić wtyczkę. Nie należy w żaden
sposób modyfikować wtyczki. Podwójna izolacja eliminuje potrzebę uziemienia przewodu zasilającego i systemu
zasilania.
BEZPIECZEŃSTW O OSOBISTE
a)Należy zachować czujność i nie używać urządzenia pod wpływem alkoholu.
b)Należy używać okularów ochronnych oraz maski na twarz lub maski przeciwpyłowej.
Należy używać środków ochrony osobistej do ochrony słuchu, kasku i obuwia ochronnego.
c)Należy unikać niezamierzonego uruchomienia. Przed podłączeniem do źródła zasilania
lub akumulatora należy upewnić się, że przełącznik znajduje się w pozycji OFF.
d) Należy ubierać się prawidłowo. Nie należy nosić luźnej odzieży lub biżuterii. Mogą
one zostać pochwycone przez ruchome części urządzenia.
e) Należy wyjmować narzędzia regulacyjne i klucze. Narzędzie lub klucz pozostawiony na obracającej się
części urządzenia może spowodować obrażenia ciała.
f) Nie należy nadmiernie się schylać. Prawidłowa podstawa i równowaga przez cały czas pozwalają na
lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Należy używać wyłącznie zatwierdzonych środków ochrony osobistej.
OBSŁUGA
I KONSERWACJA
a)
b)
c)
Nie należy przykładać nadmiernej siły do urządzenia.
Nie należy korzystać z urządzenia, jeśli przełącznik ON/OFF nie działa prawidłowo.
Przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub
przechowywaniem urządzenia należy odłączyć wtyczkę od gniazda i/lub akumulator
urządzenia. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego
uruchomienia urządzenia.
Nieużywane urządzenie powinno być przechowywane w miejscu niedostępnym dla dzieci.
Należy zachować ostrożność przy posługiwaniu się urządzeniem. Należy sprawdzić, czy części
d)
e)
obrotowe nie są odkształcone lub zakleszczone, jakiekolwiek części nie są uszkodzone lub nie występują inne
warunki, które mogą mieć wpływ na pracę urządzenia.
f) Części urządzenia powinny być sprawne i czyste, aby zapewnić lepsze i bezpieczniejsze działanie.
Prawidłowo konserwowane części są mniej podatne na zanieczyszczenia i mogą być skuteczniej kontrolowane.
g) Należy używać wyłącznie sprzętu zalecanego przez producenta danego modelu. Modyfikacje i akcesoria
stosowane w urządzeniu mogą być niebezpieczne w przypadku używania z innym modelem.
Gwarancj a nie
obejmuj
e akcesoriów!
